Снегоход SKI-DOO REV XP 2 Strokes. Инструкция - часть 22





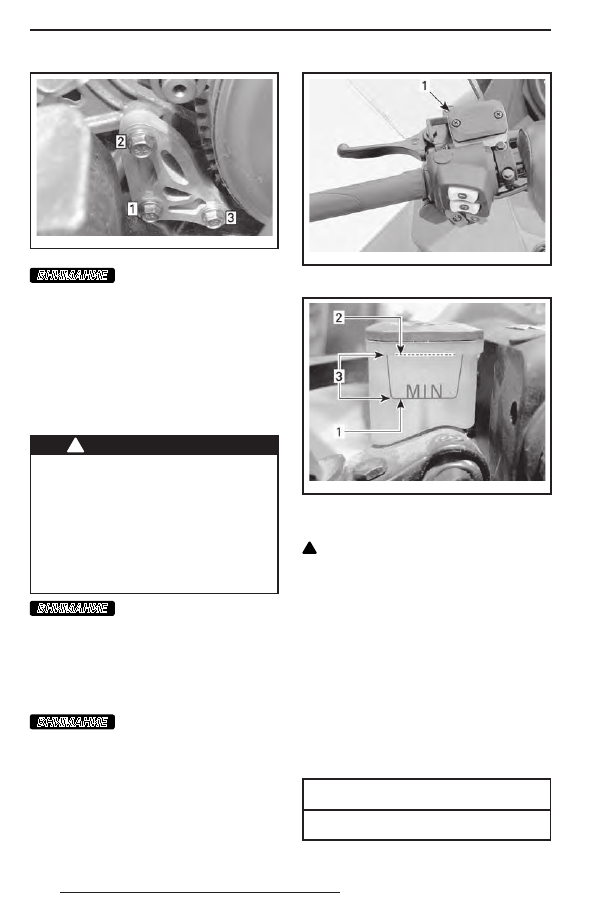

86

mmo2 010 -009-007_b

ПОСЛЕДОВАТЕЛЬНОСТЬ ЗАТЯЖКИ

ВНИМАНИЕ

Если болты или упор уста-

новлены неверно, возможно серьёзное

повреждение ведущего шкива.

Тормозная жидкость

Рекомендуемая жидкость
Пользуйтесь тормозной жидкостью DOT

4 из герметичной упаковки. Жидкость

в открытой упаковке может быть засо-

рена или могла впитать влагу из воздуха.

!



ПРЕДОСТЕРЕЖЕНИЕ

Пользуйтесь тормозной жидкостью

DOT 4 из герметичной упаковки.

Во избежание серьёзного повреж-

дения тормозной системы запре-

щается использование тормозных

жидкостей, не рекомендуемых ти-

пов, также запрещается смешивать

разные типы жидкости для попол-

нения бачка.

ВНИМАНИЕ

Тормозная жидкость мо-

жет повредить окрашенные или плас-

тиковые поверхности. Соблюдайте

осторожность. Если жидкость проли-

лась, тщательно промойте это место

водой.
Проверка уровня тормозной жидкости

ВНИМАНИЕ

Во время проверки уров-

ней  эксплуатационных  жидкостей

снегоход должен стоять на ровной го-

ризонтальной площадке.
Проверьте уровень тормозной жидкости

(DOT 4) в бачке. При необходимости до-

лейте тормозную жидкость.

mmo2 008 -008-012_d

ТИПОВОЙ ВАРИАНТ
1. Тормозной бачок

mmo2 008 -008-018_a

1. Минимум
2. Максимум
3. Рабочий диапазон

!

 ОСТОРОЖНО Избегайте попада-

ния тормозной жидкости на кожу или

в глаза — это может вызвать опас-

ные ожоги. В случае контакта с ко-

жей, тщательно промойте это место.

В случае попадания в глаза, немед-

ленно промывайте глаза большим ко-

личеством воды на протяжении мини-

мум 10 минут, и как можно скорее об-

ратитесь к врачу.

Масло в картере цепной

передачи

Рекомендуемое масло для

картера цепной передачи

РЕКОМЕНДУЕМОЕ МАСЛО

ДЛЯ КАРТЕРА ЦЕПНОЙ ПЕРЕДАЧИ

XPS SYNTHETIC CHAINCASE

(P/N 413 803 300)

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

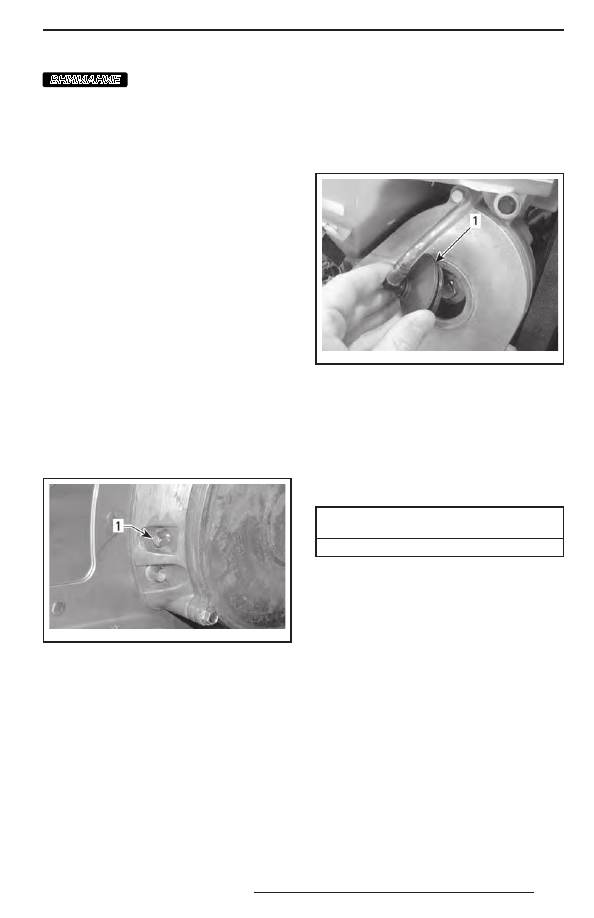

87

ВНИМАНИЕ

Цепная передача снего-

хода сконструирована и прошла экс-

плуатационные испытания с исполь-

зованием  масла  XPS™  Synthetic

chaincase oil. Компания BRP настоя-

тельно рекомендует на протяжении

всего срока эксплуатации использо-

вать масло XPS Synthetic chaincase oil.

Повреждения, вызванные использо-

ванием масла, которое не рекомендо-

вано для данной цепной передачи,

не будут устраняться в рамках гаран-

тийного обслуживания.
Доступ к картеру цепной передачи
Откройте правую боковую панель, см.

раздел «ОРГАНЫ УПРАВЛЕНИЯ, ПРИ-

БОРЫ, ОБОРУДОВАНИЕ».
Проверка уровня масла

в картере цепной передачи
Установите снегоход на горизонтальную

поверхность. Для проверки уровня мас-

ла отверните контрольную пробку на ле-

вой стороне картера цепной передачи.
Уровень масла должен доходить до ниж-

ней части отверстия.

mmr200 8-047-002_a

1. Магнитная пробка контрольного отверстия

ПРИМЕЧАНИЕ: Наличие металлических

частиц на поверхности магнитной проб-

ки не является признаком неисправнос-

ти. При обнаружении крупных металли-

ческих частиц снимите крышку картера

цепной передачи и осмотрите её компо-

ненты.
Удалите металлические частицы с маг-

нитной пробки.

Долив масла в картер цепной

передачи
Снимите магнитную пробку контрольно-

го отверстия.
Снимите крышку заливной горловины

картера цепной передачи.

mmo2 009 -003-009_a

1. Крышка заливной горловины

Доливайте масло в картер цепной пе-

редачи через заливное отверстие, пока

масло не начнёт вытекать через кон-

трольное отверстие.
Установите пробку контрольного отвер-

стия на место и затяните её указанным

моментом.

МОМЕНТ ЗАТЯЖКИ ПРОБКИ

КОНТРОЛЬНОГО ОТВЕРСТИЯ

(6 ± 1) Н•м

Установите на место пробку отверстия

для заливки масла.

Приводная цепь

Доступ к картеру цепной передачи
Откройте правую боковую панель, см.

раздел «ОРГАНЫ УПРАВЛЕНИЯ, ПРИ-

БОРЫ, ОБОРУДОВАНИЕ».
Регулировка натяжения цепи
1.  Снимите глушитель, см. «СИСТЕМА

ВЫПУСКА ОТРАБОТАВШИХ ГАЗОВ»

в текущем разделе.

2.  Отверните контргайку натяжителя

на несколько оборотов.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

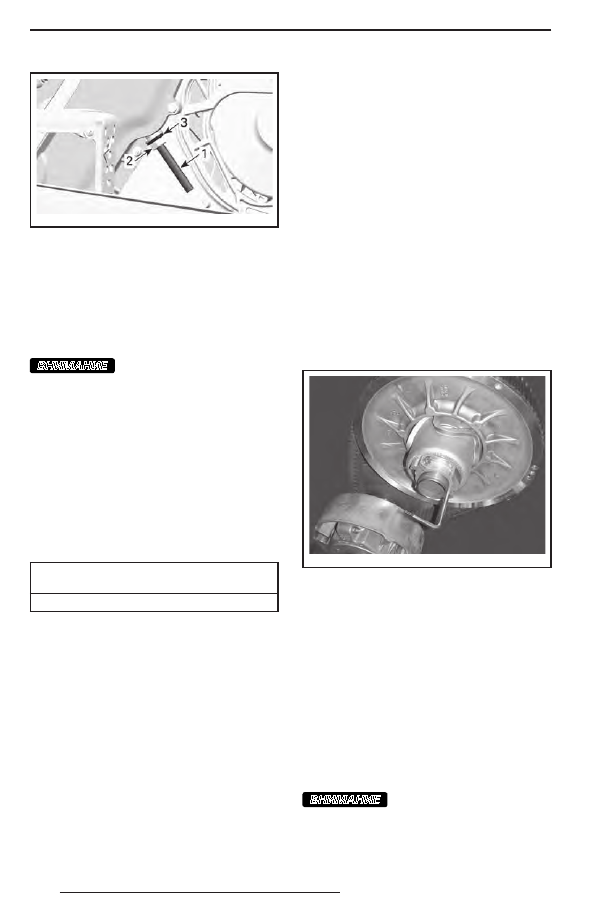

88

mmr200 9-085-002_a

1. Регулировочный винт натяжения цепи
2. Контргайка
3. Уплотнительная шайба

3.  Отверните регулировочный винт натя-

жителя на несколько оборотов.

4.  Отведите уплотнительную шайбу назад.
5.  При необходимости очистите резьбо-

вую часть регулировочного винта.

ВНИМАНИЕ

Чтобы обеспечить воз-

можность точной регулировки, резь-

бовая часть регулировочного винта

натяжителя должна быть чистой.
6.  Затяните регулировочный винт натя-

жителя от руки.

ПРИМЕЧАНИЕ: Заворачивайте регули-

ровочный винт, пока рука не встретит

ощутимое сопротивление.
7.  Зафиксируйте регулировочный винт

натяжения цепи и затяните контр-

гайку указанным моментом.

ПРОВЕРЬТЕ МОМЕНТ ЗАТЯЖКИ

СТОПОРНОЙ ГАЙКИ

(36 ± 3) Н•м

8.  Установите глушитель.

Ремень вариатора

Проверка ремня вариатора
Осмотрите ремень вариатора. Ремень

не должен иметь трещин, потёртостей,

признаков ненормального износа (не-

равномерный или односторонний из-

нос,  отсутствие  внутренних  зубцов,

разрывы нитей армирующего корда и т.

д.). Возможные причины ненормально-

го износа: неправильная установка шки-

вов вариатора, трогание снегохода при

излишне высоких оборотах двигателя,

когда гусеничная лента приморожена,

начало движения до прогрева двигате-

ля, наличие задиров или загрязнение

рабочих поверхностей шкивов, попада-

ние масла на ремень или остаточные де-

формации запасного ремня. Обратитесь

к авторизованному дилеру Ski-Doo.
Замена ремня вариатора
Снятие ремня вариатора
1.  Снимите колпачок шнура безопасности

(ключ DESS) с контактного устройства.

2.  Снимите защитный кожух ремня вариа-

тора, см. раздел «ОРГАНЫ УПРАВЛЕ-

НИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ».

3.  Чтобы развести фланцы ведомого

шкива, вставьте специальное прис-

пособление, входящее в комплект

возимого инструмента, в резьбовое

отверстие регулировочной муфты (см.

рисунок).

mmo2 012 -005-980

ПРИСПОСОБЛЕНИЕ ДЛЯ РАЗВЕДЕНИЯ ШКИВА
ВСТАВЛЕНО В РЕГУЛИРОВОЧНУЮ МУФТУ

4.  Заворачивая приспособление, разве-

дите фланцы ведомого шкива.

5.  Перетащив ремень через верхний

край, снимите его сначала с ведомо-

го, а затем ведущего шкивов.

Установка ремня вариатора
1.  При необходимости разведите фланцы

ведомого шкива, см. «СНЯТИЕ РЕМ-

НЯ ВАРИАТОРА».

2.  Наденьте ремень сначала на ведущий,

а затем на ведомый шкивы вариатора.

ВНИМАНИЕ

Во избежание разрыва

или повреждения корда ремня запре-

щается применять усилие или какие-

либо рычаги для установки ремня

на место.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

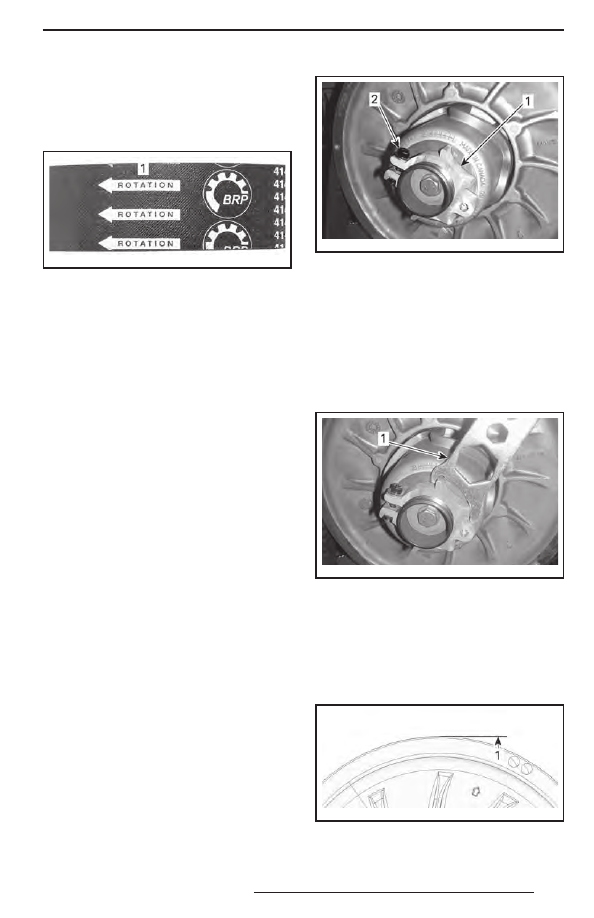

89

ПРИМЕЧАНИЕ:  Максимальный  срок

службы ремня достигается, если ремень

установлен таким образом, что стрелки,

нанесённые на нем, совпадают с направ-

лением его рабочего движения.

mmo2 011 -002-006_a

1.  Стрелки, указывающие направления рабочего

движения ремня

3.  Выверните и снимите приспособление

для разведения ведомого шкива.

4.  Несколько раз проверните ведомый

шкив, чтобы ремень занял правильное

положение между фланцами.

5.  Если установлен новый ремень, про-

изведите регулировку ремня по высо-

те. См. ниже «РЕГУЛИРОВКА РЕМНЯ

ВАРИАТОРА ПО ВЫСОТЕ».

6.  Установите  защитный  кожух  рем-

ня вариатора, см. раздел «ОРГАНЫ

УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУ-

ДОВАНИЕ».

7.  Закройте боковую панель, см. раздел

«ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ,

ОБОРУДОВАНИЕ».

Регулировка ремня вариатора

по высоте
После установки нового ремня вариато-

ра необходимо проверить его регулиров-

ку по высоте.
Регулировка ремня вариатора по высоте

осуществляется в следующей последо-

вательности:
1.  Снимите колпачок шнура безопасно-

сти (ключ DESS) с контактного устрой-

ства.

2.  Снимите защитный кожух ремня ва-

риатора.

3.  Отпустите фиксирующий винт.

mmo2 011 -003-010_a

1. Регулировочная муфта
2. Фиксирующий винт

4.  Используя специальное приспособле-

ние для регулировки подвески, входя-

щее в комплект возимого инструмен-

та, поворачивайте регулировочную

муфту на четверть оборота за раз,

после чего проворачивайте ведомый

шкив, чтобы ремень занял правильное

положение между его фланцами.

mmo2 011 -003-011_a

1. Приспособление для регулировки

ПРИМЕЧАНИЕ: Регулировочная муфта

имеет левую резьбу.
Модели 600
Повторяйте шаг 4, пока ремень вариа-

тора не окажется вровень с краем ведо-

мого шкива.

mmo2 012 -005-981_a

ПРЕДВАРИТЕЛЬНАЯ РЕГУЛИРОВКА
1.  Приводной ремень вровень с краем ведомо-

го шкива

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
