MPE 750 HO Snow. Instruction - part 1





10055_abMJ07_ETK_Rev1.4_090128

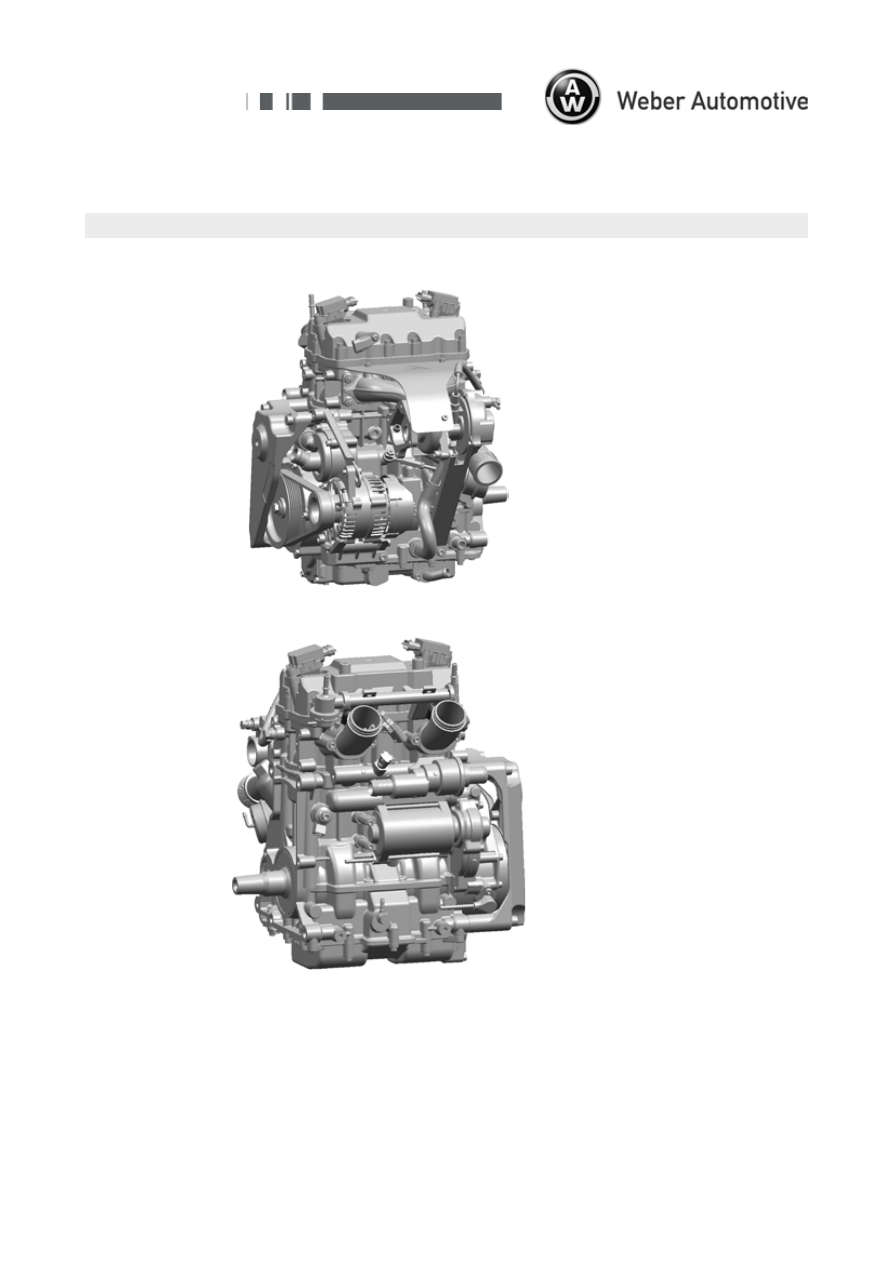

MPE 750 HO Snow

MPE 750 HO Snow

Spare Parts Catalogue

This spare parts catalogue is valid for the following engine variants:

•  10055_ Snow HO 3.2 Liberty starting with model year 2007

1.4

Date of Issue:

28.01.2009

10055_abMJ07_ETK_Rev1.4_090128

MPE 750 HO Snow

Spare Parts Catalogue

Table of Contents

010

Crankcase

1

01 Case

1

02 Front Cover

3

020

Crank Drive

4

030

Cylinder Head

5

01 Valve Cover

5

02 Rocker Arms

6

03 Cylinder Head

7

04 Valves

8

040

Valve Train

9

050

Cooling System

10

01 Water Manifold

10

02 Water Pump

11

060

Turbocharging

12

070

Intake Area

13

080

Engine Management System

14

090

Starter, Generator

16

01 Starter

16

02 Generator

17

100

Fuel Unit

18

110

Lubrication System

19

01 Dry Sump

19

02 Turbocharger, Oil Filter, Oil Pump

20

900

Special Tools

21

910

Repair Kits

23

Overview of Revisions

24

Terminology

26

10055_abMJ07_ETK_Rev1.4_090128

MPE 750 HO Snow

1

1

3

4

7

2

9

10

3

21

22

21

23

9

12

11

3

15

14

20

19

18

13

17

16

(4)

13

8

7

5

6

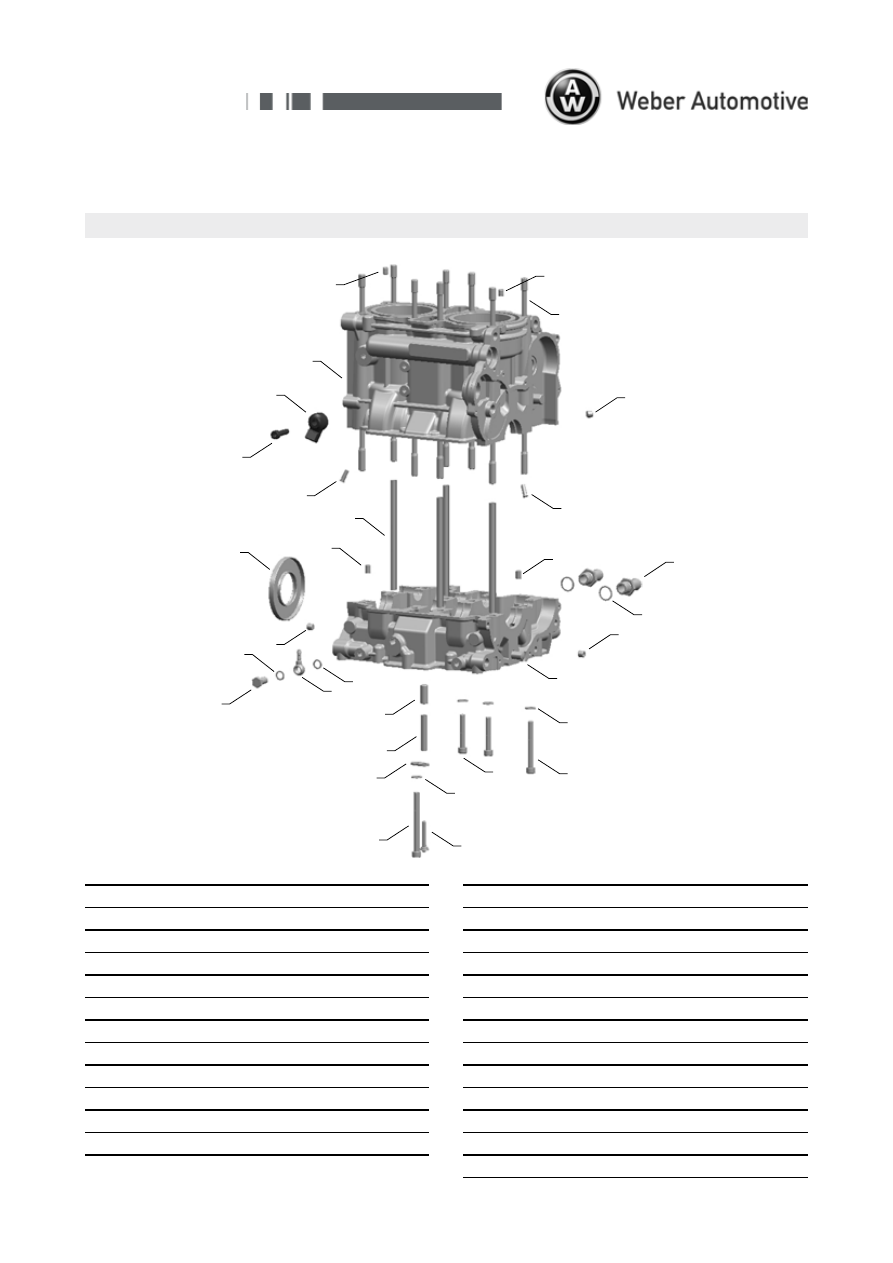

Spare Parts Catalogue

Page 1

010  Crankcase

01 Case

Pos. Part No Description

QTY

1

100280 Sleeve

2

2

100070 Tie Rod

8

3

102992 Plug

3

4

*

Crankcase incl. Pos. 2, 3, 7, 9, 1x 13, 1x 15

1

5

**

Knock Sensor

1

6

**

Bolt

M8x30 8.8

1

7

100287 Welch Plug

2

8

100224 Tie Rod Sleeve

4

9

100225 Centering Pin

2

10

101108 Oil Seal

1

11

*

Fitting

M18x1.5

2

Pos. Part No Description

QTY

12

*

Seal

18x22x1.5 Al

2

13

100468 Washer

4

14

*

Bolt

M8

1

15

100464 Bolt

M8x50 10.9

2

16

102442 Pin

1

17

100467 Bolt

M8x90 10.9

1

18

100297 Clamp Plate

1

19

100328 Spring

1

20

100072 Oil Pressure Piston

1

21

101107 Seal

10x14x1 Al

2

22

102572 Banjo Fitting

1

23

100085 Banjo Bolt

M10x1

1

*  See next page

**  See Chapter Engine Management System

10055_abMJ07_ETK_Rev1.4_090128

MPE 750 HO Snow

2

6

7

3

M18

14

M18

18

102980

401291

4

8

Spare Parts Catalogue

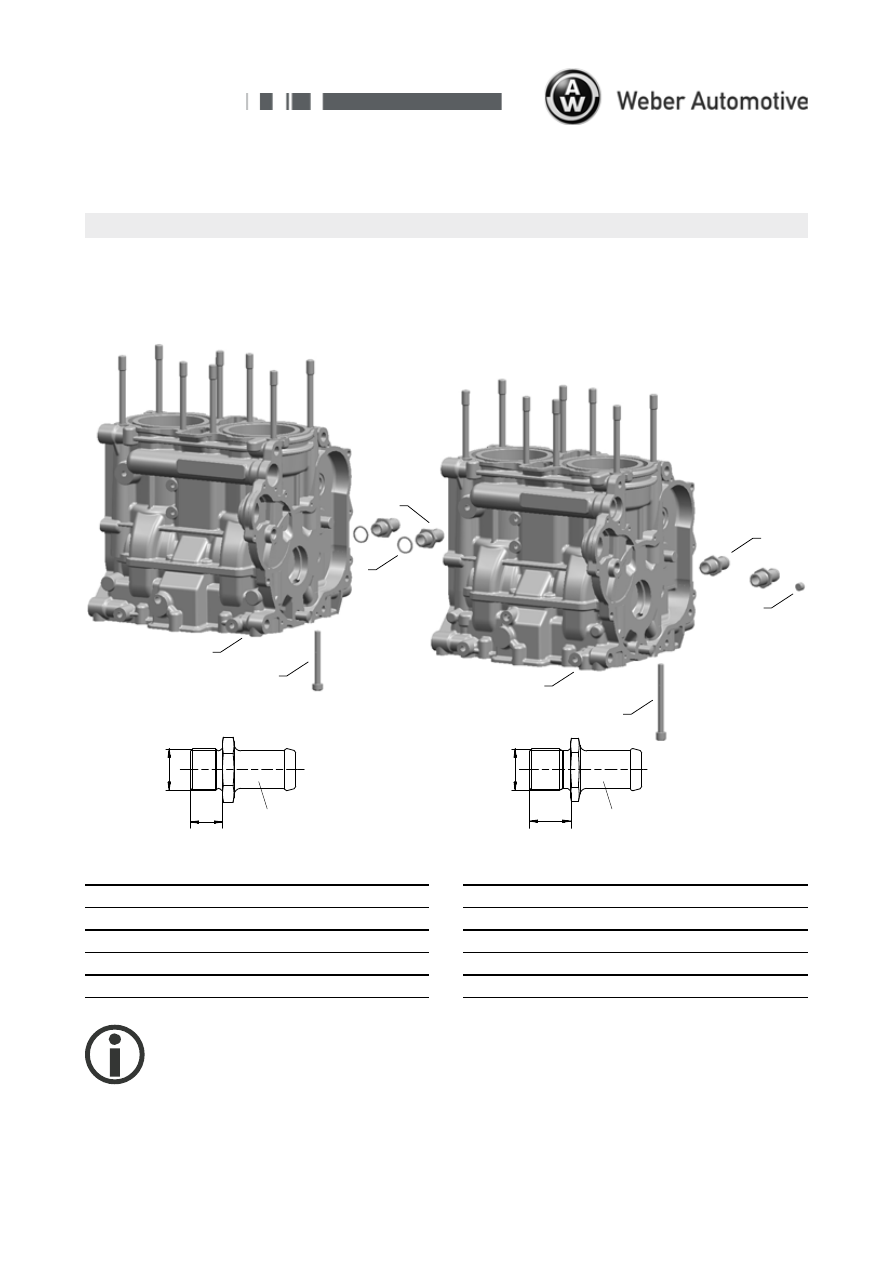

Page 2

010  Crankcase

01 Case (continuation)

Crankcase Type 1 with

Fitting 102980

Crankcase Type 2 with

Fitting 401291

The crankcase can be differentiated according to the Fitting.
Device-dependent parts are:
•  Fitting M18x1.5

•  Bolt M8
Along with a change in crankcase type, these parts must also be exchanged.

Pos. Part No Description

QTY

1

(103865) Crankcase Type 1

1

2

100466 Bolt

M8x70 10.9

1

3

102980 Fitting

M18x1.5x14

2

4

100454 Seal

18x22x1.5 Al

2

Pos. Part No Description

QTY

5

104022 Crankcase Type 2

1

6

100467 Bolt

M8x90 10.9

1

7

401291 Fitting

M18x1.5x18

2

8

102992 Plug

1

1

no longer available

replacement part for Pos. 1
