Снегоход Polaris 850 PRO-RMK 155, 850 PRO-RMK 163, 850 PRO–RMK 174, 850 SKS 155. Руководство (2019 год) - часть 3





ПРИБОРЫ
ДЛЯ ВОСПРОИЗВЕДЕНИЯ
1. Для воспроизведения записанной информации остановите снегоход и
подождите, пока обороты коленчатого вала упадут ниже оборотов
сведения фланцев ведущего шкива вариатора.
2. Для входа в меню нажмите и удерживайте центральную
кнопку на
приборной панели.
3. Нажимайте и отпускайте кнопку MODE, пока на информационном
дисплее не отобразится надпись PLAYBACK.
4. Дважды нажмите и отпустите кнопку SET.
На информационном дисплее появится надпись PLAY.
5. Для воспроизведения записанной информации нажмите и отпустите
кнопку SET.
По окончании воспроизведения на информационном дисплее по
надпись REPLAY.
6. Для повторного воспроизведения записанной информации нажмите и
отпустите кнопку SET.
7. Для завершения воспроизведения и возврата к главному меню нажмите
и отпустите кнопку MODE.
64
ПРИБОРЫ
ИЗМЕНЕНИЕ ЕДИНИЦ ИЗМЕРЕНИЯ
Одометр и указатель температуры могут отображать информацию как в
американских единицах измерениях так и в европейских единицах
измерения. Единицы измерения изменяются синхронно на указатели
температуры и на одометре. Установленные единицы остаются в памяти
до их смены оператором.
Метод 1
1. Для входа в меню нажмите и удерживайте центральную
кнопку на
приборной панели.
2. Нажимайте и отпускайте кнопку MODE, пока на информационном
дисплее не отобразится температура двигателя.
3. Для изменения единиц измерения нажимайте и отпускайте кнопку SET
или переключатель SET.
Метод 2
1. Нажимайте и отпускайте кнопку SET или переключатель SET, пока на
информационном дисплее не отобразится одометр.
2. Нажмите и удерживайте кнопку SET или переключатель SET, пока
единицы измерения не изменятся.
65
ПРИБОРЫ
СИСТЕМА БЕЗОПАСНОСТИ (СИСТЕМА БЛОКИРОВКИ
ЗАЖИГАНИЯ)
Ваш снегоход оснащен системой безопасности, которую может
активировать авторизованный Дилер POLARIS. Когда эта функция активна,
вы можете заблокировать систему зажигания для предотвращения
несанкционированного использования Вашего снегохода. Заблокированная
система зажигания не позволит двигателю развивать более 3000 об/мин,
при этом снегоход не сможет самостоятельно двигаться
Если Вы хотите использовать систему, Вам необходимо выполните все 4
шага по использованию системы, приведенные на последующих страницах
и установить код по Вашему выбору.
ПРИ ИСПОЛЬЗОВАНИИ СИСТЕМЫ БЕЗОПАСНОСТИ
ВПЕРВЫЕ
Производите все действия в указанном порядке для использования
системы.
ШАГ 1: Активируйте систему
Обратитесь к авторизованному Дилеру POLARIS для включения
интегрированной функции ECU.
ШАГ 2: Заблокируйте систему в первый раз
ПРИМЕЧАНИЕ
Для первой блокировки системы используйте код 000.
1. Для входа в меню нажмите и удерживайте центральную
кнопку на
приборной панели.
2. Нажимайте и отпускайте кнопку MODE, пока на информационном
дисплее не отобразится надпись SECURITY OFF.
66
ПРИБОРЫ

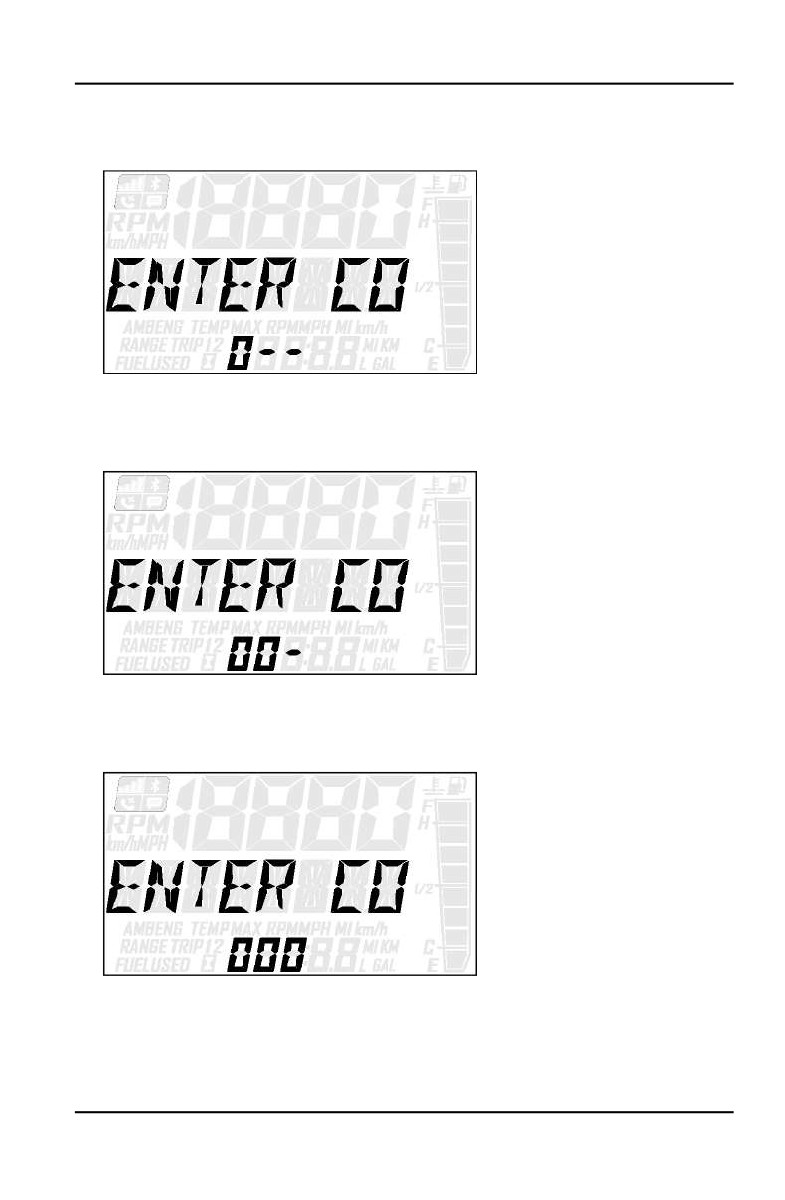

3. Нажмите и отпустите кнопку SET.
На информационном дисплее появится код для входа.
4. Для увеличения первой цифры нажмите и отпустите кнопку SET.
5. Для подтверждения значения первой цифры и перехода ко второй
цифре нажмите и удерживайте кнопку SET.
6. Для увеличения второй цифры нажмите и отпустите кнопку SET.
7. Для подтверждения значения второй цифры и перехода к третьей
цифре нажмите и удерживайте кнопку SET.
67
ПРИБОРЫ

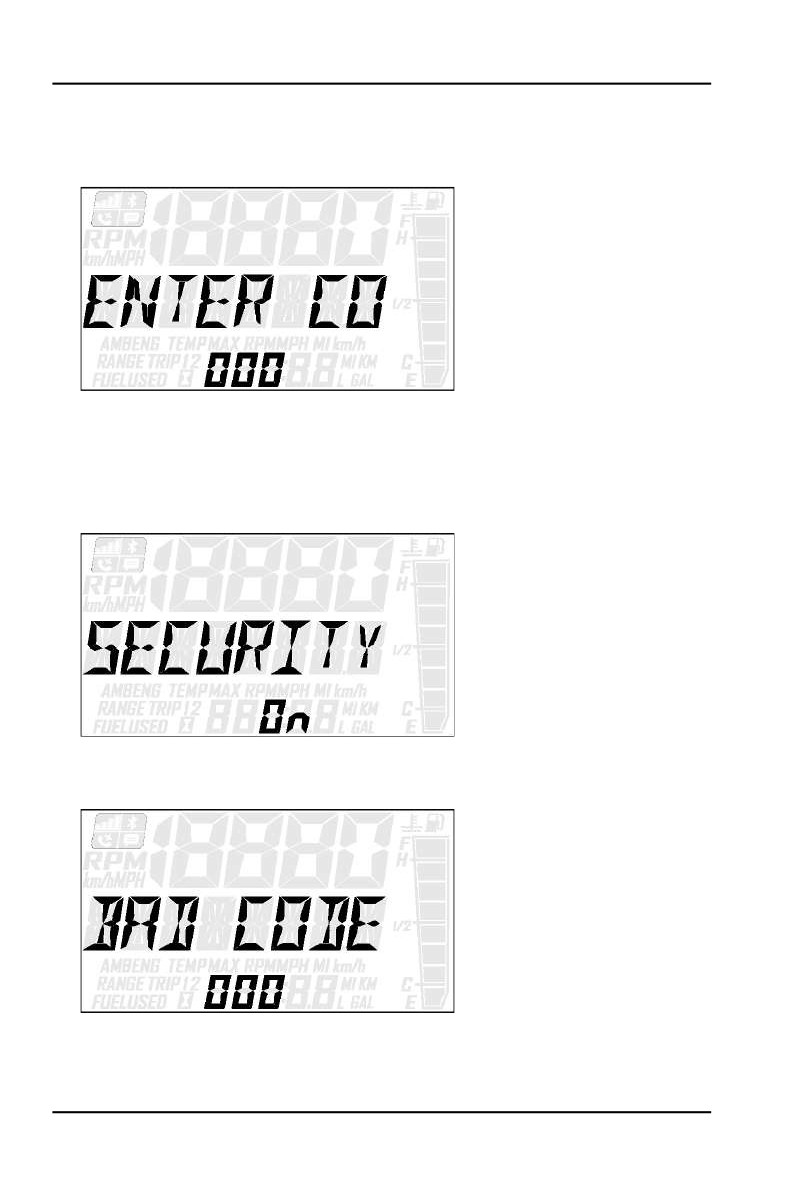

8. Для подтверждения значения третьей цифры и подтверждения кода
нажмите и удерживайте кнопку SET.

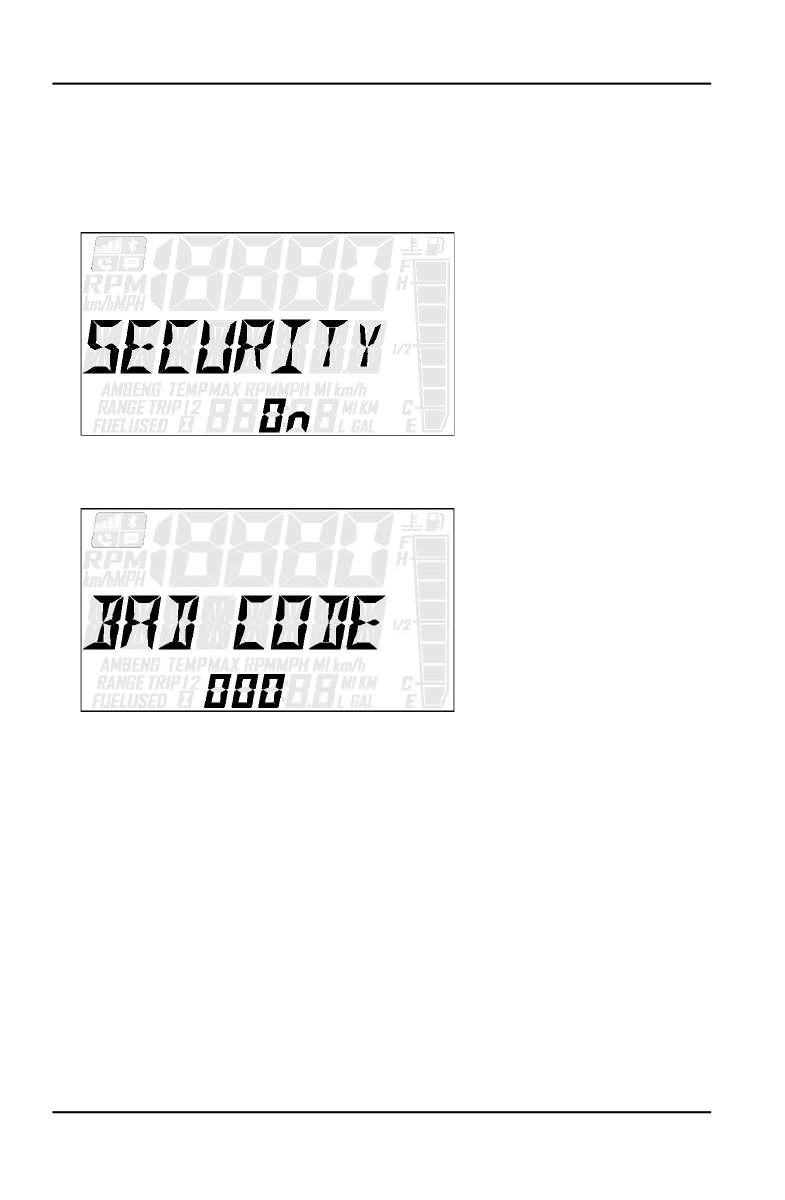

Если код указан правильно, на информационном дисплее появится
надпись о включении системы безопасности SECURITY ON. Теперь
система заблокирована. Переходите к Шагу 3.
Если код указан неправильно, на информационном дисплее появится
надпись BAD CODE. Вернитесь к шагу 3 и попробуйте заново.
68
ПРИБОРЫ
ШАГ 3: Разблокируйте систему
ПРИМЕЧАНИЕ
Для первой разблокировки системы используйте код 000.
1. Нажмите и отпустите кнопку SET при включенном двигателе.
На информационном дисплее появится надпись ENTER CO.

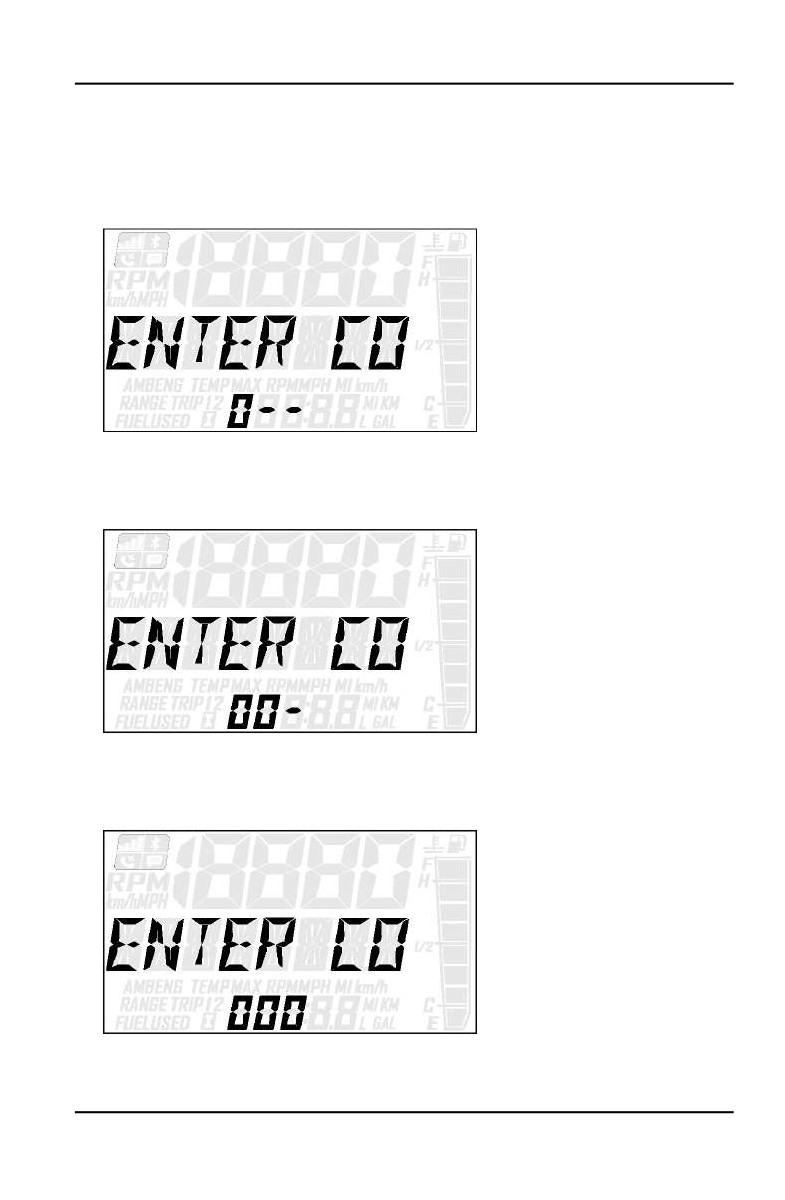

2. Для увеличения первой цифры нажмите и отпустите кнопку SET.
3. Для подтверждения значения первой цифры и перехода ко второй
цифре нажмите и удерживайте кнопку SET.
4. Для увеличения второй цифры нажмите и отпустите кнопку SET.
69
ПРИБОРЫ
5. Для подтверждения значения второй цифры и перехода к третьей
цифре нажмите и удерживайте кнопку SET.
6. Для увеличения третьей цифры нажмите и отпустите кнопку SET.
7. Для подтверждения значения третьей цифры и подтверждения кода
нажмите и удерживайте кнопку SET.
Если код указан правильно, на информационном дисплее появится
надпись о выключении системы безопасности SECURITY OFF.
ПРИМЕЧАНИЕ
Теперь система разблокирована.
Если код указан неправильно, на информационном дисплее появится
надпись BAD CODE. Вернитесь к шагу 1 и попробуйте заново.
70
ПРИБОРЫ
8. Теперь вам нужно ввести новый код. Переходите к Шагу 4.

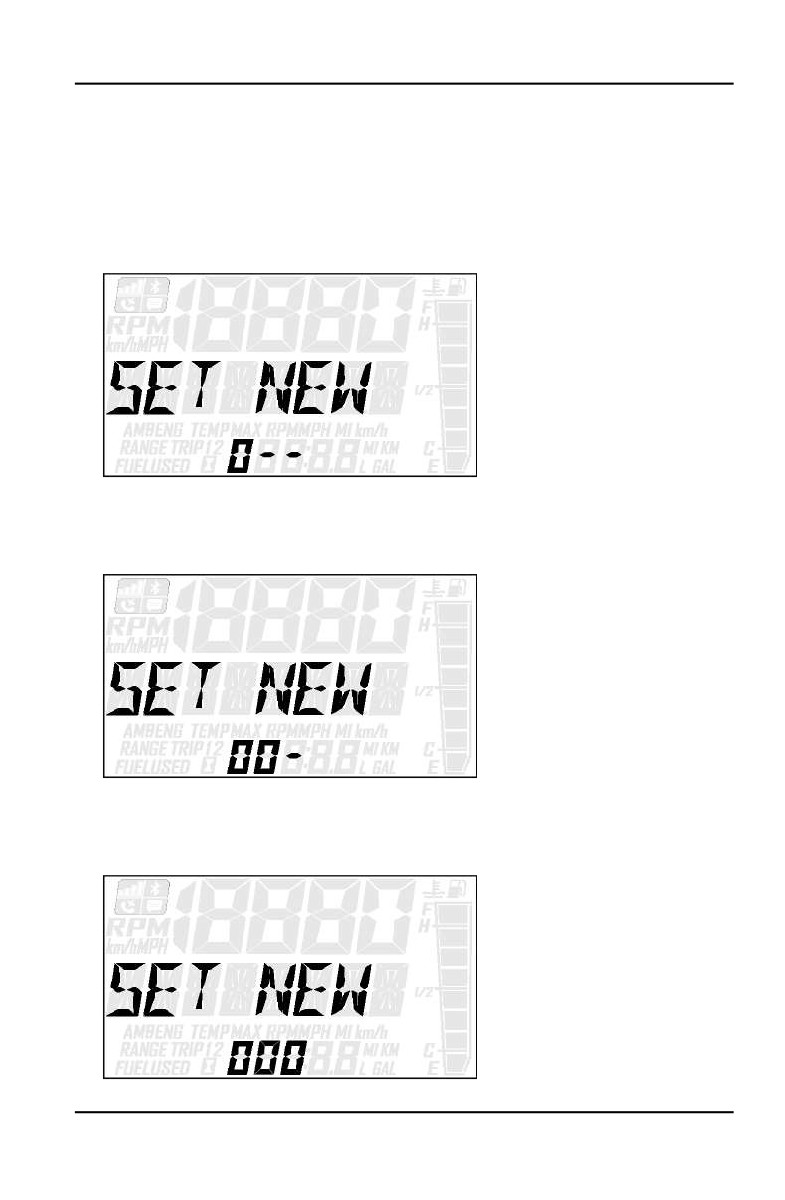

ШАГ 4: Введите новый код безопасности
1. Сразу же после блокировки и разблокировки системы, и пока
отображается надпись SECURE OFF, одновременно нажмите и
удерживайте кнопки MODE и SET.
На информационном дисплее появится надпись SET NEW CODE.
2. Для увеличения первой цифры нажмите и отпустите кнопку SET.
3. Для подтверждения значения первой цифры и перехода ко второй
цифре нажмите и удерживайте кнопку SET.
4. Для увеличения второй цифры нажмите и отпустите кнопку SET.
5. Для подтверждения значения второй цифры и перехода к третьей
цифре нажмите и удерживайте кнопку SET.
71
ПРИБОРЫ
6. Для увеличения третьей цифры нажмите и отпустите кнопку SET.
7. Для подтверждения третьей цифры нажмите и удерживайте кнопку SET.
На информационном дисплее появится надпись CODE SET, после чего
значение нового кода три раза мигнет на экране.
ПРИМЕЧАНИЕ
Ваш новый код введен. Система не заблокирована.
8. Запишите ваш код в безопасном месте для будущих ссылок
Запишите ваш код здесь: __________________
ЗАМЕТКА
При утере Вашего кода, обратитесь к Дилеру Polaris который сбросит код
на “000”. Затем произведите ШАГ 2 - ШАГ 4 для выбора вашего кода.
72
ПРИБОРЫ
РАЗБЛОКИРОВКА СИСТЕМЫ С ПОМОЩЬЮ ПЕРСОН­
АЛЬНОГО КОДА
1. Запустите двигатель.
2. Для входа в меню нажмите и удерживайте центральную
кнопку на
приборной панели.
3. Нажимайте и отпускайте кнопку MODE, пока на информационном
дисплее не отобразится надпись SECURITY OFF.
4. Нажмите и отпустите кнопку SET.
На информационном дисплее появится код для входа.
5. Для увеличения первой цифры нажмите и отпустите кнопку SET.
6. Для подтверждения значения первой цифры и перехода ко второй
цифре нажмите и удерживайте кнопку SET.
73
ПРИБОРЫ
7. Для увеличения второй цифры нажмите и отпустите кнопку SET.
8. Для подтверждения значения второй цифры и перехода к третьей
цифре нажмите и удерживайте кнопку SET.
9. Для подтверждения значения третьей цифры и подтверждения кода
нажмите и удерживайте кнопку SET.
Если код указан правильно, на информационном дисплее появится
надпись о включении системы безопасности SECURITY ON. Теперь
система заблокирована. Переходите к Шагу 3.
Если код указан неправильно, на информационном дисплее появится
надпись BAD CODE. Вернитесь к шагу 3 и попробуйте заново.
74
ПРИБОРЫ
РАЗБЛОКИРОВКА СИСТЕМЫ С ПОМОЩЬЮ ПЕРСОН­
АЛЬНОГО КОДА
1. Нажмите и отпустите кнопку SET при включенном двигателе.
На информационном дисплее появится код для входа.
2. Для увеличения первой цифры нажмите и отпустите кнопку SET.
3. Для подтверждения значения первой цифры и перехода ко второй
цифре нажмите и удерживайте кнопку SET.
4. Для увеличения второй цифры нажмите и отпустите кнопку SET.
5. Для подтверждения значения второй цифры и перехода к третьей
цифре нажмите и удерживайте кнопку SET.
6. Для увеличения третьей цифры нажмите и отпустите кнопку SET.
75
ПРИБОРЫ
7. Для подтверждения значения третьей цифры и подтверждения кода
нажмите и удерживайте кнопку SET.
Если код указан правильно, на информационном дисплее появится
надпись о выключении системы безопасности SECURITY OFF.
ПРИМЕЧАНИЕ
Теперь система разблокирована.
Если код указан неправильно, на информационном дисплее появится
надпись BAD CODE. Вернитесь к шагу 1 и попробуйте заново.
ИЗМЕНЕНИЕ ЗАЩИТНОГО КОДА
Каждый раз когда вы хотите заменить ваш код, пройдите ШАГИ 2 - 4
процедуры. Вместо использования кода “000” в ШАГАХ 2 - 3 используйте
ваш код.
76
ПРИБОРЫ
БЫСТРАЯ СПРАВКИ ПО СИСТЕМЕ БЕЗОПАСНОСТИ
Теперь, когда вы познакомились с процедурами использования системы,
используйте таблицу ниже для быстрой справки.
ТАБЛИЦА БЫСТРОЙ СПРАВКИ ПО СИСТЕМЕ БЕЗОПАСНОСТИ
Действие
Результат
Появится экран ENTER CODE (для
1. Запуск двигателя
блокировки системы)
2. Для входа в меню
нажмите и
удерживайте
центральную
кнопку
3. Нажимайте и
отпускайте кнопку
SET, пока на
информационном
дисплее не
отобразится надпись
SECURITY.
4. Нажмите и отпустите
кнопку SET.
Нажмите и отпустите
Переход к выбору цифр с экрана ENTER
кнопку SET.
CODE
Нажмите и удерживайте
Подтверждение цифры и отображение
кнопку SET.
следующего значения цифры на экране
ENTER CODE
Во время отображения
Предусмотрена возможность изменения кода.
на экране дисплея
надписи SECURITY OFF
нажмите и удерживайте
одновременно кнопки
MODE и SET.
77
ПРИБОРЫ
ДИАГНОСТИЧЕСКИЙ РЕЖИМ
Диагностический режим существует лишь для информационных целей. Для
устранения неисправностей обратитесь к Вашему дилеру Polaris.
Войти в режим диагностики возможно когда Check Engine активен и
присутствует код ошибки.
Не выключайте двигатель, если Вы хотите просмотреть код ошибки.
Активные коды ошибки могут не отобразится, если подача питания к
прибору прервется. Ошибки станут неактивными, если питание к ECU
прервется. Неактивные коды ошибок сохраняются в памяти блока
управления двигателем. Их может считать авторизованный Дилер.
Используйте следующую процедуру для просмотра кодов активных
ошибок.
1.
Не выключайте двигатель.
2.
Для входа в меню нажмите и удерживайте центральную
кнопку на
приборной панели.
3.
Нажимайте и отпускайте кнопку MODE, пока на информационном
дисплее не отобразится надпись DIAGCODE. Диагностический режим
отобразится в меню при наличии активных кодов ошибок.
ЗАМЕТКА
В режиме диагностики индикатор Check Engine будет мигать.
4.
На дисплей будет выведено сочетание двух цифр.
2-6 значное число (SPN) указывает на систему или элемент, где
произошел сбой.
1-2 значное число (FMI) указывает на тип обнаруженной
неисправности.
5.
Одновременно может быть несколько активных кодов ошибок. Нажмите
и удерживайте кнопку SET или переключатель SET в течение двух
секунд, чтобы перейти к следующему активному коду ошибки.
Повторяйте пока не считаете все коды ошибок.
6.
См. таблицу с расшифровкой кодов неисправностей.
78
ПРИБОРЫ

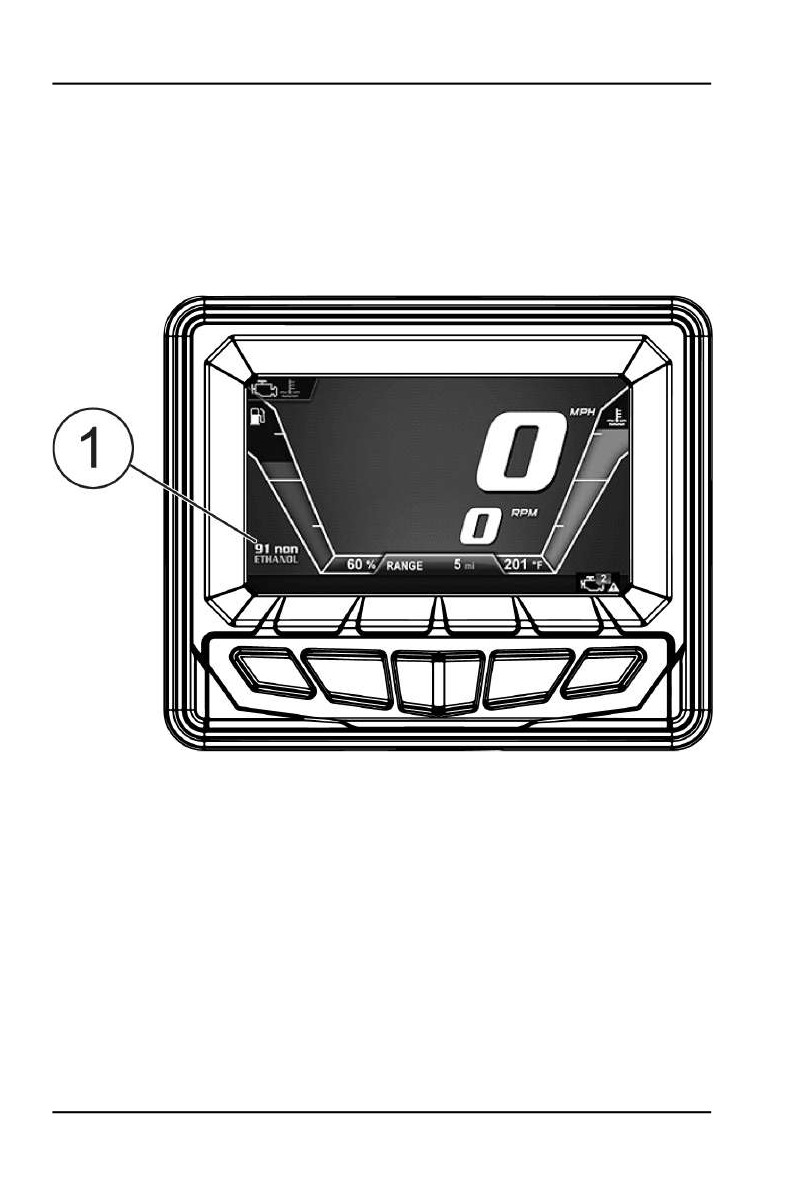

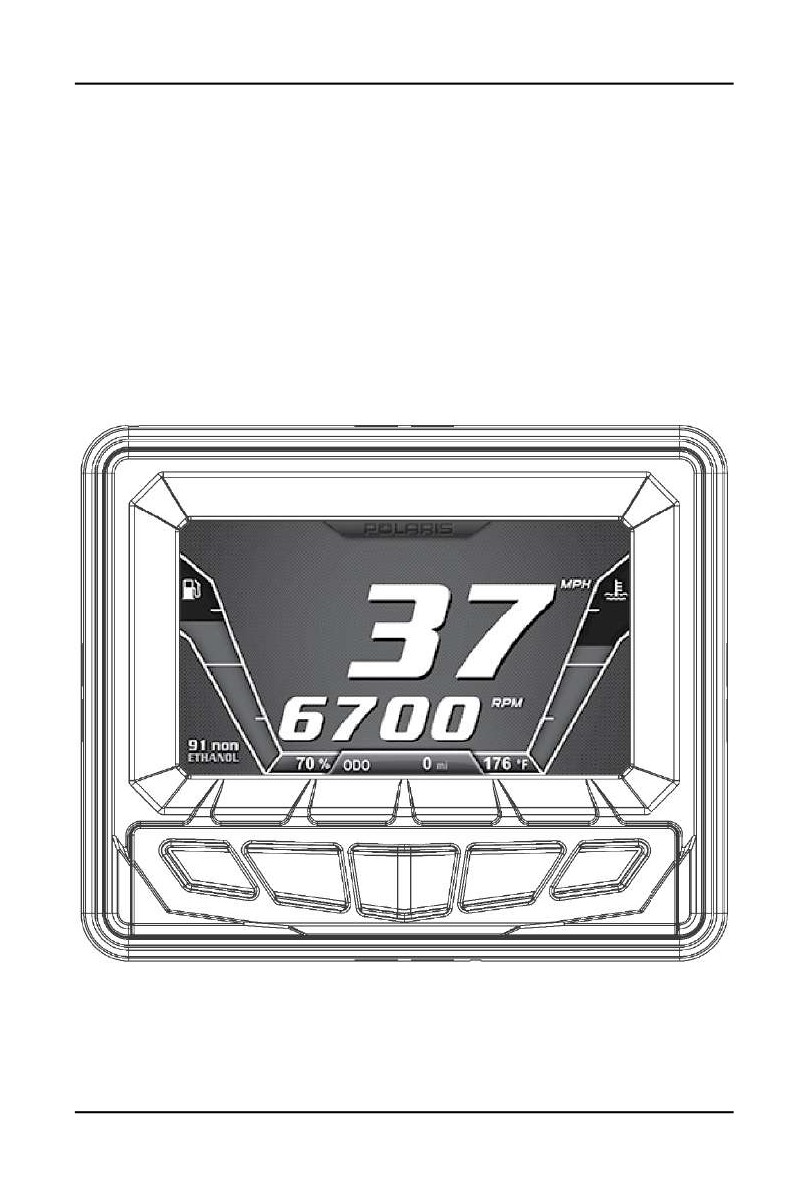

ИНТЕРАКТИВНЫЙ ЦИФРОВОЙ ДИСПЛЕЙ PO­
LARIS (PIDD)
PIDD состоит из:
• Спидометр
• Тахометр
• Одометр
2 счетчика пробега
• Индикатор уровня топлива
• Температура двигателя
• Показания заряда батареи
• Выбор типа топлива
• Безопасность транспортного средства
• Индикатор передачи
79
ПРИБОРЫ
ПРЕДУПРЕЖДЕНИЕ
Для очистки жидко-кристаллического экрана воспользуйтесь полотенцем
из микрофибры. Некоторые химические составы могут повредить экран и
другие пластиковые поверхности. Не используйте спиртосодежащие
продукты для очистки экрана. Немедленно стирайте брызги и потеки
топлива, если они случайно попали на цифровой прибор.
ПРИМЕЧАНИЕ
Спидометр может давать неверные данные, если электромагнитное
излучение равно или превышает 10В/м.
PIDD также оснащен функциями GPS и Bluetooth® , которые можно
активировать с помощью совместимых устройств и смартфонов. Эта
функция будет выводить на экран дисплея текстовые сообщения и
пропущенные входящие звонки. Подменю и большинство функций PIDD
управляются какой-либо из 5-ти кнопок панели на PIDD или
выключателями MODE/SET (1) на левой рукоятке руля. За
дополнительной информацией по PIDD обратитесь к руководству
пользователя. Информация в этом руководстве регулярно обновляется.
80
ПРИБОРЫ
ВЫБОР ТИПА ТОПЛИВА
При использовании рекомендованного качественного топлива с октановым
числом не менее 98 - установите режим который отображается как "91-non"
на дисплее. При использовании спиртосодержащего топлива или топлива с
сомнительным качеством необходимо включить режим который
отображается как NON-PREMIUM/ETHANOL на дисплее.
ВАЖНО
При сомнениях в качестве топлива используйте режим "Non-premium/Eth".
Используйте данную процедуру для смены режима типа топлива. Табличка
с информацией о типе топлива расположена внутри левой панели.
1. Запустите двигатель.
2. Для входа в меню нажмите и удерживайте центральную
кнопку.
3. Нажимайте и отпускайте кнопку MODE, пока на информационном
дисплее не отобразится надпись FUEL TYPE.
4. Нажимайте и отпускайте кнопку SET для выбора нужного типа топлива.
5. Для выхода из меню: нажимайте и отпускайте кнопку MODE, пока на
информационном дисплее не отобразится надпись EXIT.
81
ПРИБОРЫ
6. Для выхода нажмите и отпустите кнопку SET. Выбранный тип топлива
отобразится в активном поле типа топлива.
ИНТЕРАКТИВНЫЙ ЦИФРОВОЙ ДИСПЛЕЙ POLARIS
(PIDD)
Если ваша модель оборудована интерактивным цифровым дисплеем
POLARIS (PIDD), то для определения подходящего типа топлива вам
необходимо обратиться к информации в данном Руководстве
пользователя.
82
ПРИБОРЫ
ИНДИКАТОРЫ ПЕРЕГРЕВА ДВИГАТЕЛЯ

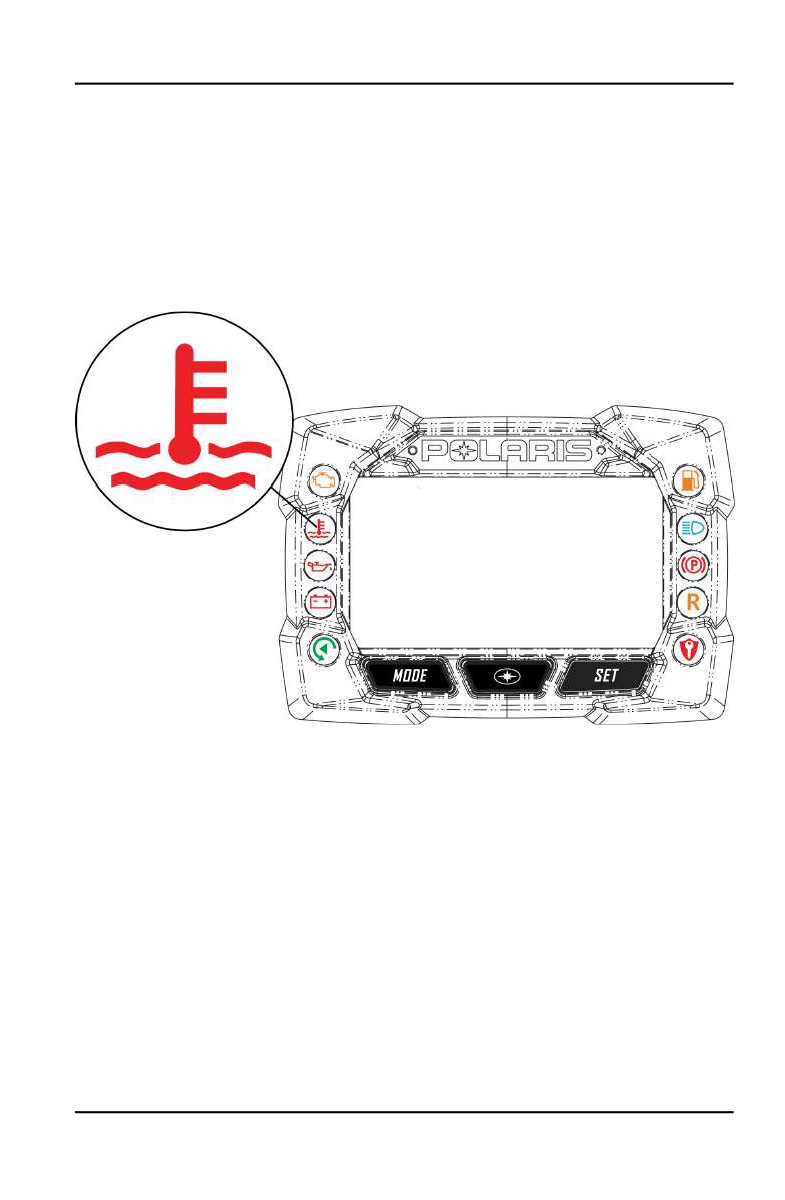

ИНДИКАТОР ПЕРЕГРЕВА (СТАНДАРТНЫЙ ЦИФРОВОЙ
ПРИБОР)
При перегреве двигателя загорится индикатор на стандартном цифровом
приборе. Постоянно контролируйте температуру двигателя и не доводите
нагрев двигателя до состояния включения индикатора. Что нужно
немедленно предпринять: См. стр 85. Индикатор начнет мигать с
определенной периодичностью, когда температура будет иметь
критические значения. Немедленно выключите двигатель.
ПРЕДУПРЕЖДЕНИЕ ПО ПЕРЕГРЕВУ (PIDD)
При перегреве двигателя цвет шкалы измерения температуры (2) с
правой стороны экрана PIDD станет КРАСНЫМ, и в левой верхней части
экрана
включится индикатор Сheck engine (3) . Что нужно немедленно
предпринять: См. стр 85. Индикатор начнет мигать с определенной
периодичностью, когда температура будет иметь критические значения.
Немедленно выключите двигатель.
83
ПРИБОРЫ
За дополнительной информацией по PIDD обратитесь к руководству
пользователя.
РЕЖИМЫ ЗАЩИТЫ/ ТЕМПЕРАТУРА ДВИГАТЕЛЯ
Кон­
Ограничение максимальных оборотов*
трольная
лампа
ON (ВКЛ.)
Горит лампочка: Холостой ход = 94° C, под нагрузкой =
85° C
МИГАНИЕ
Мигает лампочка, выключается двигатель: Холостой ход =
102° C, под нагрузкой = 94° C
Указаны только минимальные (холостой ход) и максимальные (под
нагрузкой) параметры.
84
ПРИБОРЫ
МИГАЮЩИЙ ИНДИКАТОР
Если индикаторы начали мигать с определенной периодичностью,
продолжение эксплуатации приведет к повреждению двигателя.
Электронная система автоматически снизит обороты коленчатого вала и
будут иметь место пропуски вспышек. Немедленно выключите двигатель.
Дайте двигателю остыть
ПРИМЕЧАНИЕ
При присутствии причины перегрева отличной от недостаточного
снежного покрова обратитесь к Дилеру для проведения диагностики и
устранения причины.
ДЕЙСТВИЯ ДЛЯ ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ
Необходимо предпринять действия для охлаждения двигателя.
• Заедьте в снег и продолжите движение в достаточном снежном покрове.
• Проверьте уровень охлаждающей жидкости. Не открывайте крышку пока
двигатель горячий.
• Выключите двигатель и дайте ему полностью остыть.
• Долейте охлаждающую жидкость, если ее уровень меньше нормы. Не
добавляйте охлаждающую жидкость, пока двигатель не остыл.
Дождитесь, пока двигатель остынет, и затем добавьте
охлаждающую жидкость.
ПРИМЕЧАНИЕ
Если существует экстренная необходимость продолжить движение при
горящем индикаторе, снизьте скорость, часто выключайте двигатель для
того, чтобы он остыл.
85
86
РЕГУЛИРОВКИ
РЕГУЛИРОВКИ
ИНСТРУКЦИИ ПО БЫСТРОЙ НАСТРОЙКЕ
ПОДВЕСКИ
ВВЕДЕНИЕ
Регулировка передней подвески и задней подвески на вашем снегоходе с
рамой AXYS не представляют никакой сложности. Запомните три простых
шага:
1. Ездите на вашем снегоходе!
2. Регулировка баланса (давления лыж, переноса веса), обеспечивается
путем изменения предварительной затяжки пружины заднего
амортизатора.
3. Регулируйте амортизаторы под стиль езды (увеличение или снижение
жесткости хода сжатия).
Шаг 1: Ездите на вашем снегоходе!
Произведите пробную поездку в различных условиях перед тем, как
производить дальнейшие регулировки.
Шаг 2: Регулировка задней пружины под требуемый перенос веса.
После поездки на снегоходе вам нужно определить, какой стиль езды вы
предпочитаете - более жесткий или комфортный - и отрегулировать
снегоход соответствующим образом.
• Для более жесткой езды уменьшите преднатяг задней пружины
гусеницы.
• Для более спокойной - увеличьте преднатяг задней пружины гусеницы.
Если вы хотите, чтобы рулевое управление было менее чувствительным,
уменьшите преднатяг задней пружины гусеницы или увеличьте преднатяг
передней пружины.
Шаг 3: Регулировка амортизаторов (при наличии) под стиль езды.
На моделях, оснащенных однотрубными амортизаторами, необходимо
произвести регулировку преднатяга задней пружины гусеницы для более
комфортной езды.
На моделях, оснащенных регулируемыми амортизаторами, вы можете
произвести регулировку жесткости для комфортной езды.
• Вращая регулятор по часовой стрелке мы увеличиваем жесткость хода
сжатия амортизатора.
• Вращая регулятор против часовой стрелки мы уменьшаем жесткость
хода сжатия.
ПРИМЕЧАНИЕ
Не устанавливайте самое жесткую регулировку. Возможно повреждение
амортизатора.
87
РЕГУЛИРОВКИ
Производите пробные поездки и регулировку пока не достигнете
требуемых результатов.
РАСПОЛОЖЕНИЕ АМОРТИЗАТОРОВ
(1) Задний амортизатор задней подвески
(2) Центральный амортизатор
(3) Передние амортизаторы (IFS)
РЕГУЛИРОВКА ДЕМПФИРОВАНИЯ АМОРТИЗАТОРА
Регулировка демпфирования амортизатора (SKS, ASSAULT RMK, PRO-
RMK (опционально))
Самая главная регулировка - это предварительная затяжка пружины
центрального амортизатора RTS. Производите ее в самую первую очередь.
После регулировки RTS возможна регулировка хода сжатия амортизатора
для улучшения управляемости и противодействия пробоям.
Ход сжатия можно регулировать у передних и заднего амортизаторов.
Производите регулировки вращением регулятора на 1-2положения, затем
производите тест. При регулировке передней подвески, производите
регулировку обоих амортизаторов симметрично.
Для уменьшения пробоев вращайте регулятор по часовой стрелке (если
смотреть сверху)на 1-2 положения, после чего производите тест.
Производите регулировку до достижения требуемых характеристик.
Для более комфортной езды Вращайте регулятор против часовой стрелки
на 1-2 положения после чего производите тест. Производите регулировку
до достижения требуемых характеристик.
88
РЕГУЛИРОВКИ
НАСТРОЙКА ПЕРЕДНЕГО АМОРТИЗАТОРА (IFS)
Производите регулировку только на разгруженном амортизаторе, когда
шток полностью выдвинут наружу.
Для изменения настроек переднего амортизатора IFS поверните регулятор
до упора, а затем поворачивайте его в обратном направлении на
одинаковое количество щелчков для каждого амортизатора.
РЕГУЛИРОВКА ПРУЖИНЫ ПЕРЕДНЕГО АМОРТИЗАТОРА IFS
ЗАВОДСКАЯ
ЗАВОДСКАЯ ДЛИНА
МИНИМАЛЬНАЯ
НАСТРОЙКА
ДЛИНА
PRO-RMK
10,25" (26 см)
9,75" (24.8 см)
Однотрубный
SKS/PRO-RMK
10,25" (26 см)
9,75" (24.8 см)
регулируемый
ЗАВОДСКИЕ НАСТРОЙКИ ПЕРЕДНИХ АМОРТИЗАТОРА IFS С
ВЫНОСНЫМИ РЕЗЕРВУАРАМИ
МОДЕЛЬ
НАСТРОЙКА АМОРТИЗАТОРА(С
САМОГО ЖЕСТКОГО
ПОЛОЖЕНИЯ)
SKS
10
PRO-RMK регулируемый
10
89
РЕГУЛИРОВКИ
НАСТРОЙКИ ПРУЖИНЫ ЦЕНТРАЛЬНОГО
АМОРТИЗАТОРА
Заводские настройки в сочетании с регулировками Владельца пружины
задней подвески (RTSS), обеспечивают достаточный диапазон
возможностей для различных условий. Самая главная регулировка - это
предварительная затяжка RTSS. Производите ее в самую первую очередь.
Производите регулировку только на разгруженном амортизаторе, когда
шток полностью выдвинут наружу.
ПРИМЕЧАНИЕ
При регулировке никогда не выходите за пределы заводской длины или
длины, указанной в таблице ниже. Возможно повреждение подвески. При
ослаблении предварительной затяжки убедитесь, что как минимум два
витка резьбы еще удерживают гайку на штоке.
ЗАВОДСКАЯ
МАКСИМАЛЬНАЯ
МИНИМАЛЬНАЯ
НАСТРОЙКА
ДЛИНА
ДЛИНА
RMK
21.3 см
20.8 см
PRO-RMK
21.3 см
20.8 см
90
РЕГУЛИРОВКИ
НАСТРОЙКИ ПРУЖИНЫ ЗАДНЕГО АМОРТИЗАТОРА
Для Водителей, чей вес составляет 73-100 кг, начните с заводских
настроек, далее откорректируйте их по своему желанию. Ознакомьтесь с
информацией в таблице значений настройки пружины заднего
амортизатора.
Для водителей, чей вес не входит в диапазон 73-100 кг, измените
предварительную затяжку пружины RTS в соответствии с таблицей ниже в
качестве начальной точки регулировки, затем после тестов проведите
корректирующую регулировку. Длина пружины не должна выходить за
лимиты. Ознакомьтесь с информацией в таблице значений настройки
пружины заднего амортизатора.
Производите регулировку только на разгруженном амортизаторе, когда
шток полностью выдвинут наружу. В случае, если диапазона регулировок
недостаточно для водителей весом более 136 кг, Polaris поставляет
опциональные пружины. За помощью обратитесь к дилеру POLARIS
ПРИМЕЧАНИЕ
Не устанавливайте дополнительные катки с внутренней стороны
полозьев гусеницы, если на вашей модели установлены задние
амортизаторы с выносными резервуарами, иначе это приведет к их
повреждению. Сначала нужно снять скребки , так как они мешают работе
дополнительных катков.
91
РЕГУЛИРОВКИ
ЗАВОДСКИЕ НАСТРОЙКИ ЗАДНЕГО АМОРТИЗАТОРА
НАСТРОЙКА АМОРТИЗАТОРА(С
МОДЕЛЬ
САМОГО ЖЕСТКОГО
ПОЛОЖЕНИЯ)
SKS
13
PRO-RMK регулируемый
13
92
РЕГУЛИРОВКИ
Изначальная предварительная затяжка RTS(Длина пружины при приподнятой от грунта
задней подвеске)
Вес Водителя
Модель
Заводская длина
Мини­
мальная
длина
Стандартные пружины
SKS/PRO-
10,75''
27.3 см
9,8''24.9 мм
RMK
< 160
< 73 кг
фунтов
PRO-RMK
10,5 дюйма
26.7 см
9,625''24.4
174
мм
SKS/PRO-
*10.5"
*26.7 см
9,8''24.9 мм
RMK
160-220
73-100 кг
фунтов
PRO-RMK
*10,25
*26 см
9,625''24.4
174
дюйма
мм
SKS/PRO-
10,125''
25.7 см
9,8''24.9 мм
RMK
220-280
100-127 кг
фунтов
PRO-RMK
9,875 дюйма
25.1 см
9,625''24.4
174
мм
SKS/PRO-
9,8''
24.9 см
9,8''24.9 мм
RMK
280-340
127-154 кг
фунтов
PRO-RMK
9,625 дюйма
24.4 см
9,625''24.4
174
мм
*Заводская настройка
Для опциональных пружин (113 кг) (обратитесь к дилеру)
-
113-136 кг
ВСЕ
10,25''
26 см
10''25,4 см
300-350
136-159 кг
ВСЕ
10''
25,4 см
фунтов
93

















содержание      ..     1      2      3      4      ..
