Snowmobile Polaris SUPERSPORT EDGE S01NB5BS, S01NB5BSA (2001 year). Instruction - part 1





PARTS MANUAL PN 9916120 and MICROFICHE PN 9916977 10/00

SUPERSPORT EDGE

Model #S01NB5BS

Model #S01NB5BSA

Rev. 03

E

2000 Polaris Sales Inc.

A3

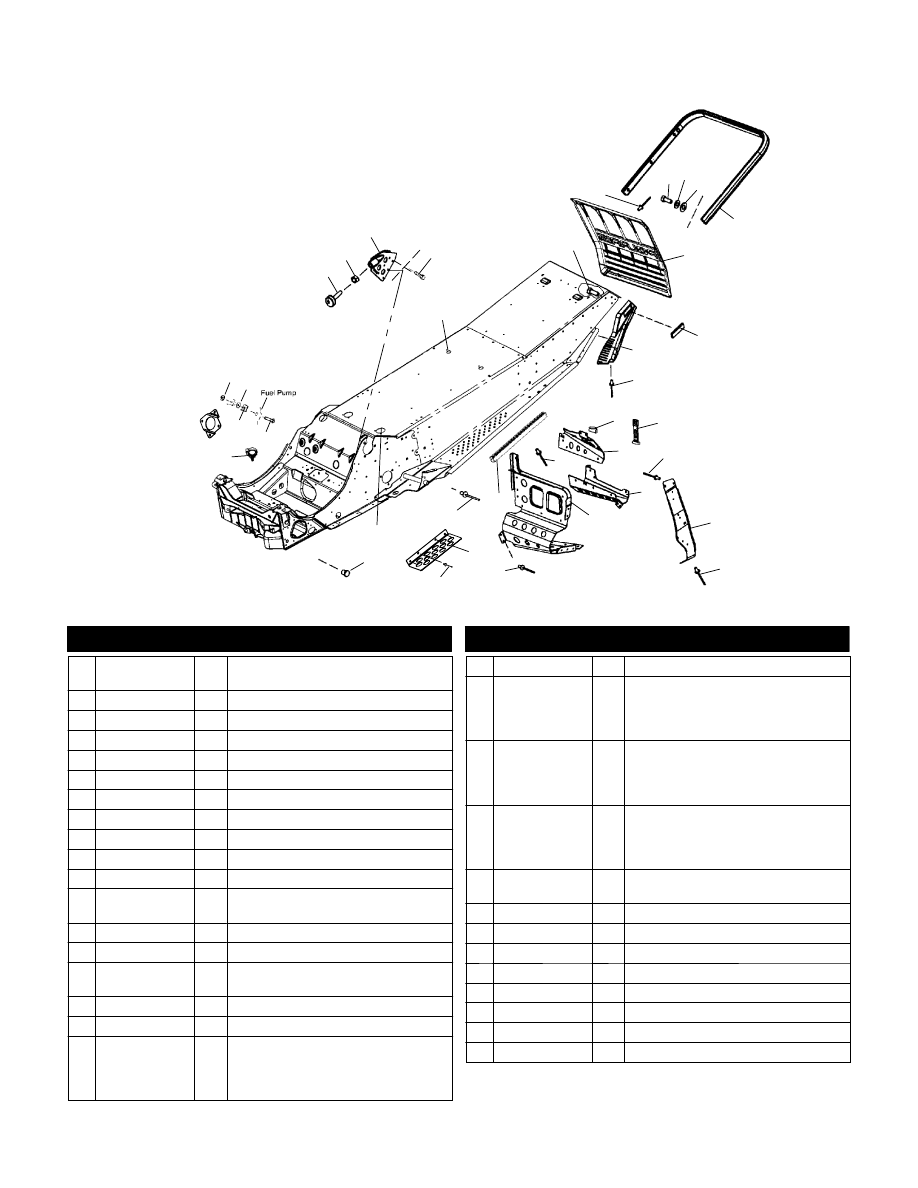

CHASSIS

SUPERSPORT S01NB5BS and SUPERSPORT S01NB5BSA

1

2

3

8 9

10

11

12

15

13

6

14

7

20

21

24

18

18

18

17

19

27

28

30 29

16

26

25

5

18

22

4

18

E

2000 Polaris Sales Inc.

18

23

7

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to the Electronic Catalog, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1013393-309

1013393-067

1

1

Asm., Chassis (BS)

Asm., Chassis (BSA)

1 3021104

1 Stop, Torque

2 7542404

1 Nut

3 1013399

1 Stop, Torque

4 7517632

1 Screw

5 7080592

2 Caplug

6 7517441

4 Screw

7 7621472

13 Rivet

8 7512240

6 Bolt

9 7552801

6 Washer, Spring Lock

10 7558301

6 Washer, Flat

11 2632165-309

2632165-067

1

1

Bumper, Rear (BS)

Bumper, Rear (BSA)

12 5433521-1106

1 Flap, Snow

13 2670133

1 Reflector, Red

14 5433519-070

5433520-070

1

1

Skirt, Snow, LH

Skirt, Snow, RH

15 5521238

1 Extrusion, Clutch Guard

16 5433150

2 Strap

17 5243939

5243939-067

5243940

5243940-067

1

1

1

1

Mount, Console, LH (BS)

Mount, Console, LH (BSA)

Mount, Console, RH (BS)

Mount, Console, RH (BSA)

18 7661637

44 Rivet

19 5243153

5243153-067

5243154

5243154-067

1

1

1

1

Footrest, Toe Clip, Upper, LH (BS)

Footrest, Toe Clip, Upper, LH (BSA)

Footrest, Toe Clip, Upper, RH (BS)

Footrest, Toe Clip, Upper, RH (BSA)

20 5242741

5242741-067

5242742

5242742-067

1

1

1

1

Support, Footrest, LH (BS)

Support, Footrest, LH (BSA)

Support, Footrest, RH (BS)

Support, Footrest, RH (BSA)

21 5245288

5245288-067

5242740

5242740-067

1

1

1

1

Footrest, LH (BS)

Footrest, LH (BSA)

Footrest, RH (BS)

Footrest, RH (BSA)

22 5245118

5245118-067

2

2

Brace, Tunnel Roll (BS)

Brace, Tunnel Roll (BSA)

23 5245066

1 Guard, Belt

24 7080416

2 Plug, Hole

25 7080934

4 Caplug

26 4020139

2 Clip, Rosebud

27 7512275

2 Bolt, Carriage

28 7670021

2 Nut, Speed

29 7555932

2 Washer, Nylon

30 7542122

2 Nut, Nylok

7/00

A4

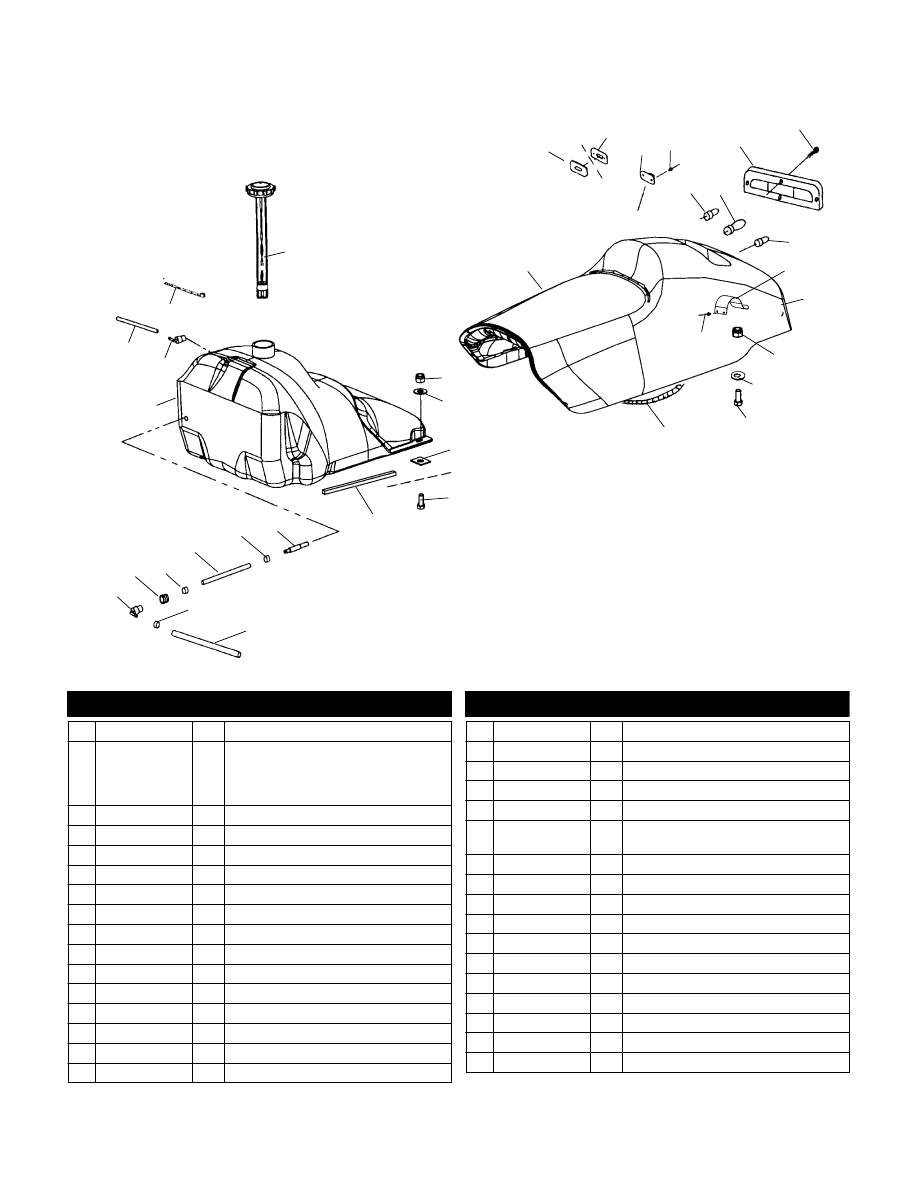

SEAT AND GAS TANK

SUPERSPORT S01NB5BS and SUPERSPORT S01NB5BSA

2

17

8

12

9

16

1

30

31

29

27

25

24

32

7

7

3

4

6

5

10

23

19

26 27

13

11

22

18

20

21

15

14

28

33

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to the Electronic Catalog, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 1240066

1 Cap, Fuel w/Gauge

2 2682631

2682632

2682587

2682588

1

1

1

1

Asm., Seat Cushion (Incl. 2-12,17)(BS)

Cover, Seat (BS)

Asm., Seat Cushion (Incl. 2-12,17)(BSA)

Cover, Seat (BSA)

3 7080550

2 Grommet, Relatch, Bottom

4 7080549

2 Grommet, Relatch, Top

5 7080548

2 Relatch w/Hole, Twist Lock

6 7621337

4 Rivet

7 4030024

2 Bulb, Taillight

8 4030045

1 Bulb, Brakelight

9 5430423

1 Lens

10 7511840

4 Screw

11 5243185

1 Retainer, Tool Pouch Clip

12 5433341

1 Housing, Taillight

13 7621472

2 Rivet

14 7547114

2 Nut, Weld

15 7558301

2 Washer, Flat

16 7512276

2 Screw

17 2460399

1 Harness, Taillight

18 7542122

2 Nut, Nylok

19 7555960

2 Washer, Flat

20 7670021

2 Nut, Speed

21 7512193

2 Bolt, Carriage

22 5810063

8360033

2

2

Cushion, Tank

Tape, Foam

23 8350018-600

AR Line, Fuel

24 7080307

4 Clamp, Hose

25 7052259

1 Fitting, 90 Degree

26 7052028

1 Grommet

27 7080402

2 Ring, Compression

28 8350019-600

AR Line, Fuel

29 7052301

1 Pickup, Fuel w/Filter

30 2520173

1 Asm., Fuel Tank (Incl. 29-31)

31 7052095

1 Fitting, 90 Degree

32 8450061-600

AR Line, Fuel

33 7080804

2 Cable Tie

8/00

A5

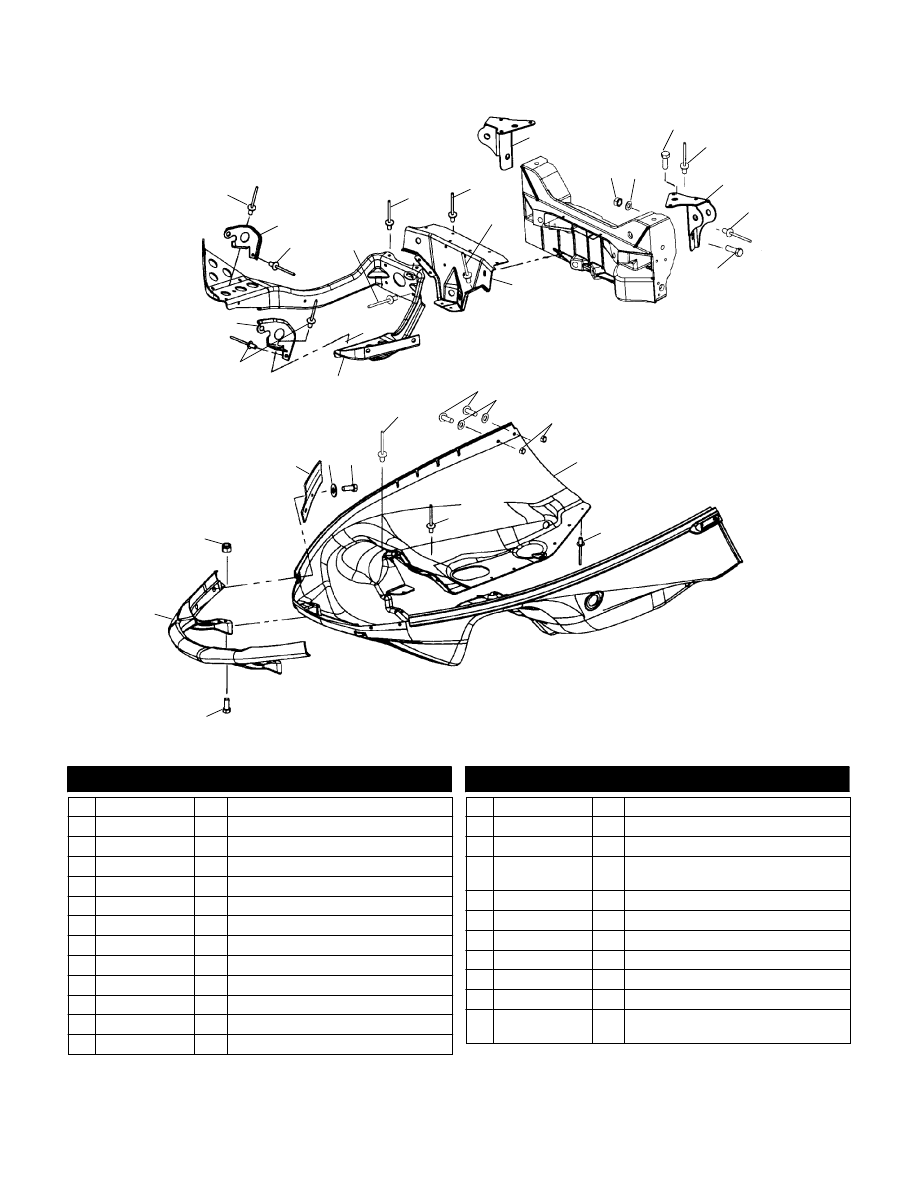

NOSEPAN

SUPERSPORT S01NB5BS and SUPERSPORT S01NB5BSA

1

1

2

11

10

17

16

15

23

14

22

12

16

13

1

1

3

20 19

18

21

9

4

7

5 6

8

7

1

1

8

24

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to the Electronic Catalog, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 7661637

14 Rivet

2 5243992-067

1 Hinge, Pivot, Lower, RH

3 7621472

8 Rivet

4 5243978

1 Mount, Shock, Upper, RH

5 7542451

4 Nut, Nylok

6 7556153

4 Washer

7 7515440

4 Screw

8 7661639

6 Rivet

9 5243977

1 Mount, Shock, Upper, LH

10 5244049-067

1 Bracket, Radius Rod Support

11 5244050

1 Brace, Pan, Lower

12 5243991-067

1 Hinge, Pivot, Lower, LH

13 7542153

2 Nut, Nylok

14 5433518-070

1 Bumper, Front

15 7512163

2 Bolt

16 7621467

17 Rivet

17 5433502-246

5433502-070

1

1

Nosepan (BS)

Nosepan (BSA)

18 7542122

4 Nut, Nylok

19 7555827

4 Washer

20 7515166

4 Screw

21 7621479

8 Rivet

22 7517312

4 Screw

23 7552801

4 Washer, Spring Lock

24 5244888

5244889

1

1

Guide, Hood, LH

Guide, Hood, RH

6/00
