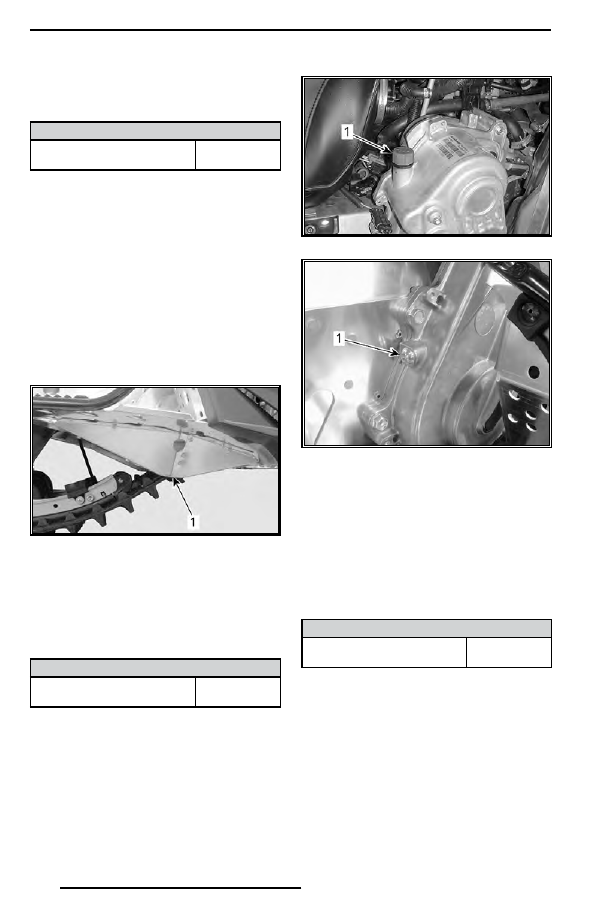

116

3.  Установите пробку контрольного от-

верстия на место и затяните ее ука-

занным моментом.

МОМЕНТ ЗАТЯЖКИ

Пробка контрольного

отверстия

(10 ± 1) Н•м

Замена масла в коробке

передач

Слив масла из коробки передач

1.  Установите снегоход на ровной гори-

зонтальной площадке.

2.  Установите поддон под пробку слив-

ного отверстия коробки передач.

3.  Отверните пробку заливной горловины.
4.  Выверните пробку сливного отверс-

тия, расположенную в нижней части

коробки передач.

1.  Отверстие для доступа к пробке сливного

отверстия

5.  Дождитесь, пока масло стечет из ко-

робки передач.

6.  Установите пробку сливного отверс-

тия  и  затяните  ее  рекомендуемым

моментом.

МОМЕНТ ЗАТЯЖКИ

Пробка сливного отверстия

коробки передач

8 Н•м

Заправка масла в коробку передач

ПРИМЕЧАНИЕ:

 Снегоход должен стоять

на ровной горизонтальной площадке.
1.  Отверните крышку заливной горло-

вины.

2.  Снимите пробку контрольного отверс-

тия уровня масла.

1. Крышка заливной горловины

1. Пробка контрольного отверстия

3.  Залейте  рекомендованное  масло

в коробку передач через заливное от-

верстие.

ПРИМЕЧАНИЕ:

 Заливайте масло, пока

оно не начнет выходить из контрольного

отверстия.
4.  Установите пробку контрольного от-

верстия на место и затяните ее ука-

занным моментом.

МОМЕНТ ЗАТЯЖКИ

Пробка контрольного

отверстия уровня масла

10 Н•м

Ремень вариатора

Проверка ремня вариатора

Осмотрите ремень вариатора. Ремень

не должен иметь трещин, потертостей,

признаков ненормального износа (не-

равномерный или односторонний износ,

отсутствие внутренних зубцов, разрывы

нитей армирующего корда и т. д.). Воз-

можные причины ненормального износа:

неправильная установка шкивов вари-

атора, трогание снегохода при излиш-

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

117

не высоких оборотах двигателя, когда

гусеничная лента приморожена, начало

движения до прогрева двигателя, нали-

чие задиров или загрязнение рабочих

поверхностей шкивов, попадание масла

на ремень или остаточные деформации

запасного ремня. Обратитесь к автори-

зованному дилеру Lynx.

Запасной ремень вариатора

Запасной ремень вариатора может хра-

ниться в багажном отделении.

ПРИМЕЧАНИЕ:

  Запасной  ремень  ва-

риатора не входит в комплект поставки

снегохода (запасной ремень вариатора

поставляется со снегоходом Commander

Limited).

 ОСТОРОЖНО Убедитесь, что вещи, 

которые хранятся в багажном отде-

лении не повредят запасной ремень 

вариатора.

Замена ремня вариатора

Снятие ремня вариатора

1.  Снимите колпачок шнура безопасно-

сти (ключ DESS) с контактного устрой-

ства.

2.  Откройте левую боковую панель, см.

раздел

ОРГАНЫ УПРАВЛЕНИЯ, ПРИ­

БОРЫ, ОБОРУДОВАНИЕ

.

3.  Снимите защитный кожух, как описа-

но в разделе

СНЯТИЕ КОЖУХА РЕМ­

НЯ ВАРИАТОРА

.

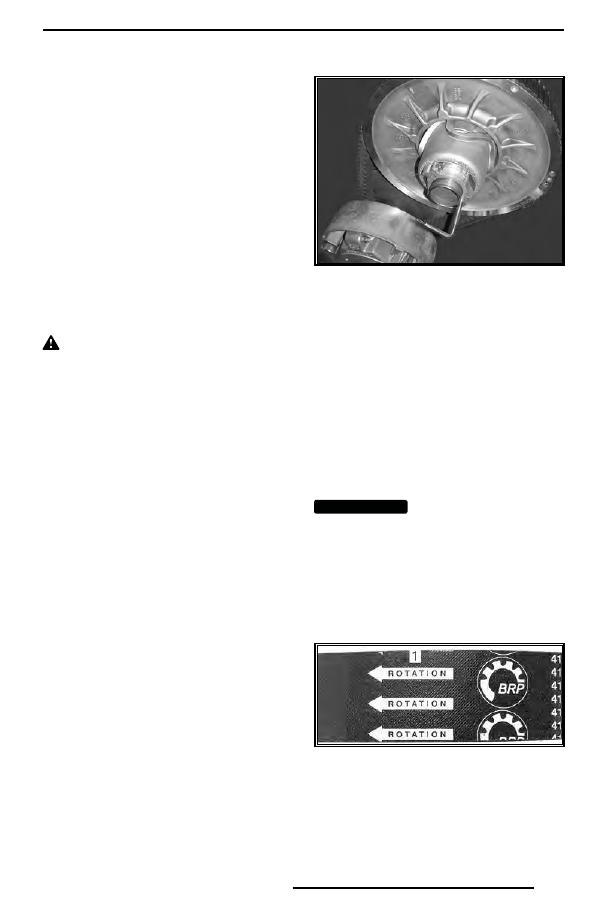

4.  Чтобы  развести  фланцы  ведомого

шкива,  вставьте  специальное  при-

способление, входящее в комплект

возимого инструмента, в резьбовое

отверстие регулировочной муфты (см.

рисунок).

ПРИСПОСОБЛЕНИЕ  ДЛЯ  РАЗВЕДЕНИЯ

ШКИВА В РЕГУЛИРОВОЧНОЙ МУФТЕ

5.  Заворачивая приспособление, разве-

дите фланцы ведомого шкива.

6.  Перетащив  ремень  через  верхний

край, снимите его сначала с ведомого,

а затем ведущего шкивов.

Установка ремня вариатора

1.  При необходимости разведите флан-

цы  ведомого  шкива,  см.

СНЯТИЕ

РЕМНЯ ВАРИАТОРА

.

2.  Наденьте ремень сначала на ведущий,

а затем на ведомый шкивы вариатора.

ВНИМАНИЕ

  Во избежание разрыва 

или повреждения корда ремня запреща-

ется применять усилие или какие-либо 

рычаги для установки ремня на место.
ПРИМЕЧАНИЕ:

  Максимальный  срок

службы ремня достигается, если ремень

установлен таким образом, что стрелки,

нанесенные на нем, совпадают с направ-

лением его рабочего движения.

1.  Стрелки, указывающие направления рабо-

чего движения ремня

3.  Выверните и снимите приспособле-

ние для разведения ведомого шкива.

4.  Несколько раз проверните ведомый

шкив, чтобы ремень занял правиль-

ное положение между фланцами.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

118

5.  Если установлен новый ремень, про-

изведите регулировку ремня по высо-

те. См. ниже

РЕГУЛИРОВКА РЕМНЯ

ВАРИАТОРА ПО ВЫСОТЕ

.

6.  Установите  защитный  кожух  ремня

вариатора, см. раздел

УСТАНОВКА

ЗАЩИТНОГО КОЖУХА РЕМНЯ ВА­

РИАТОРА

.

7.  Закройте боковую панель. См. под-

раздел

БОКОВЫЕ ПАНЕЛИ

 раздела

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ,

ОБОРУДОВАНИЕ

.

Регулировка ремня вариатора

по высоте

Регулировка ремня вариатора по высо-

те должна проверяться каждый раз при

замене ремня, а также при осмотре сне-

гохода перед поездкой.
Регулировка ремня вариатора по высоте

осуществляется в следующей последо-

вательности:
1.  Снимите колпачок шнура безопасно-

сти с контактного устройства.

2.  Откройте левую боковую панель. См.

подраздел

БОКОВЫЕ ПАНЕЛИ

 раз-

дела

ОРГАНЫ УПРАВЛЕНИЯ, ПРИ­

БОРЫ, ОБОРУДОВАНИЕ

.

3.  Снимите защитный кожух, как описа-

но в разделе

СНЯТИЕ КОЖУХА РЕМ­

НЯ ВАРИАТОРА

.

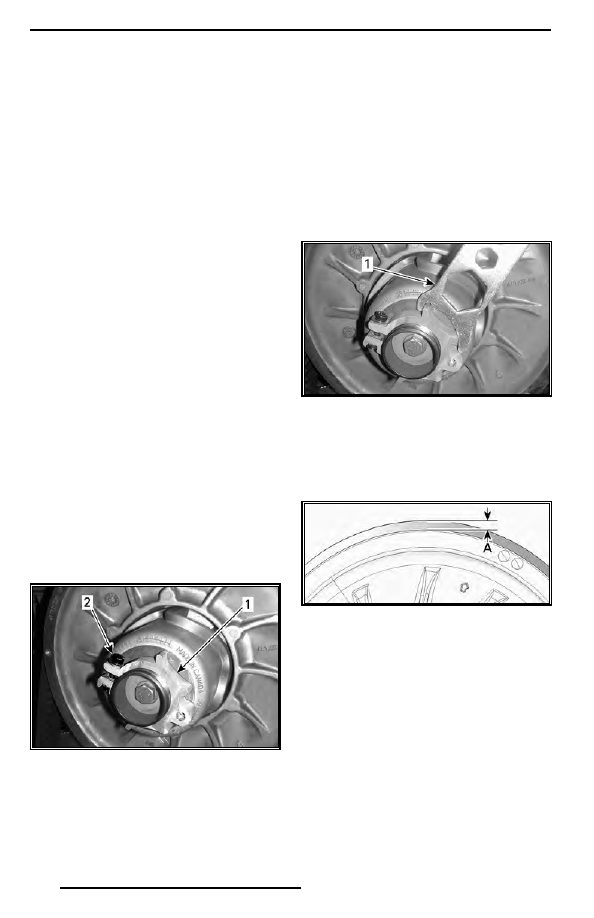

4. Отпустите фиксирующий винт.

РЕГУЛИРОВОЧНАЯ МУФТА

1. Регулировочная муфта

2. Фиксирующий винт

5.  Используя специальное приспособле-

ние для регулировки подвески, входя-

щее в комплект возимого инструмен-

та,  поворачивайте  регулировочную

муфту  на  четверть  оборота  за  раз,

после чего проворачивайте ведомый

шкив, чтобы ремень занял правиль-

ное положение между его фланцами.

Повторяйте,  пока  внешняя  поверх-

ность ремня вариатора не окажется

на 0–2 мм выше края ведомого шкива.

РЕГУЛИРОВОЧНАЯ МУФТА

1. Приспособление для регулировки

ПРИМЕЧАНИЕ:

 Регулировочная муфта

имеет левую резьбу

.

РЕМЕНЬ, НЕ ИМЕЮЩИЙ ВНЕШНЕЙ

ЗУБЧАТОЙ ПОВЕРХНОСТИ

ПРЕДВАРИТЕЛЬНАЯ РЕГУЛИРОВКА

A. 0–2 мм

РЕМЕНЬ С ЗУБЧАТОЙ ВНЕШНЕЙ

ПОВЕРХНОСТЬЮ

Повторяйте шаг 5, пока нижние поверх-

ности  канавок  внешней  зубчатой  по-

верхности ремня вариатора не совпадут

с краем ведомого шкива.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

119

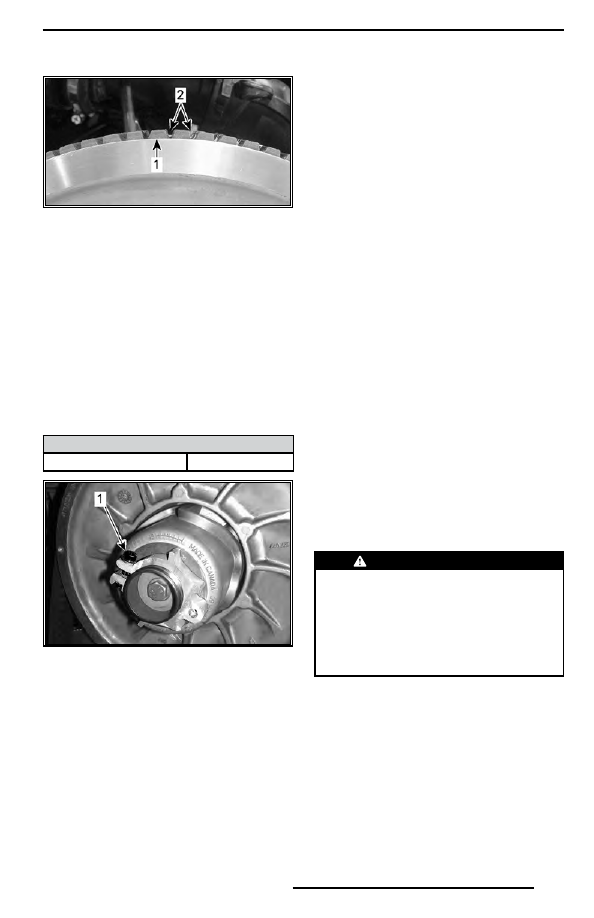

ПРЕДВАРИТЕЛЬНАЯ РЕГУЛИРОВКА

1. Край ведомого шкива

2.  Канавки зубчатой поверхности ремня ва-

риатора

РЕМНИ ВАРИАТОРА ВСЕХ ТИПОВ

ПРИМЕЧАНИЕ:

 Вращение регулировоч-

ной муфты против часовой стрелки при-

водит к опусканию наружной поверхно-

сти ремня вариатора относительно края

шкива. И наоборот, при вращении муфты

по часовой стрелке поверхность ремня

поднимается.
6.  Затяните фиксирующий винт указан-

ным моментом.

МОМЕНТ ЗАТЯЖКИ

Фиксирующий винт

(5,5 ± 0,5) Н•м

1. Фиксирующий винт

7.  Установите  защитный  кожух  ремня

вариатора, см. раздел

УСТАНОВКА

ЗАЩИТНОГО КОЖУХА РЕМНЯ ВА­

РИАТОРА

.

8.  Закройте боковую панель. См. под-

раздел

БОКОВЫЕ ПАНЕЛИ

 раздела

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ,

ОБОРУДОВАНИЕ

.

ПРИМЕЧАНИЕ:

  Данные  регулировки

являются  предварительными,  но,  как

правило,  подходят  для  всех  моделей

и типов ремней. В некоторых случаях,

при запуске двигателя, снегоход может

«ползти» — это указывает на то, что ре-

мень перетянут.
Если снегоход «ползет», произведите по-

вторную регулировку ремня вариатора,

опустив его внешнюю поверхность отно-

сительно края ведомого шкива. При необ-

ходимости повторяйте регулировку, пока

движение снегохода не прекратится.

Включение передачи заднего хода
ПРИМЕЧАНИЕ:

 Если внешняя поверх-

ность ремня находится слишком высоко

над краем ведомого шкива, передача за-

днего хода может не включаться или ее

включение может быть затруднено. Если

включение  передачи  заднего  хода  не

происходит правильно, убедитесь в пра-

вильной регулировке ремня вариатора.

При необходимости опустите внешнюю

поверхность ремня относительно края

ведомого шкива вариатора.

Ведущий шкив

Регулировка ведущего шкива

вариатора (только TRA)

На предприятии-изготовителе ведущий

шкив вариатора отрегулирован с учетом

того, что эксплуатация снегохода будет

проходить на высоте близкой к уровню

моря.

 ПРЕДОСТЕРЕЖЕНИЕ

Прежде чем приступить к выполне-

нию каких-либо регулировок, сними-

те колпачок шнура безопасности с 

контактного устройства выключате-

ля двигателя. Для выполнения регу-

лировки выберите безопасное место 

вдали от снегоходных трасс.

Заводская регулировка ведущего шкива

обеспечивает  передачу  максимальной

мощности двигателя при заданной частоте

вращения коленчатого вала. Под действи-

ем различных факторов (температура воз-

духа, атмосферное давление, высота над

уровнем моря) обороты двигателя могут

измениться, что вызовет изменение ди-

намических и других эксплуатационных

характеристик снегохода.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

120

Конструкция ведущего шкива позволяет

согласовать работу вариатора с харак-

теристиками двигателя, чтобы он мог

развивать  максимальную  мощность  в

широком диапазоне скоростей.
Регулировочными винтами необходимо

добиться того, чтобы фактические мак-

симальные обороты двигателя соответ-

ствовали оборотам максимальной мощ-

ности двигателя.

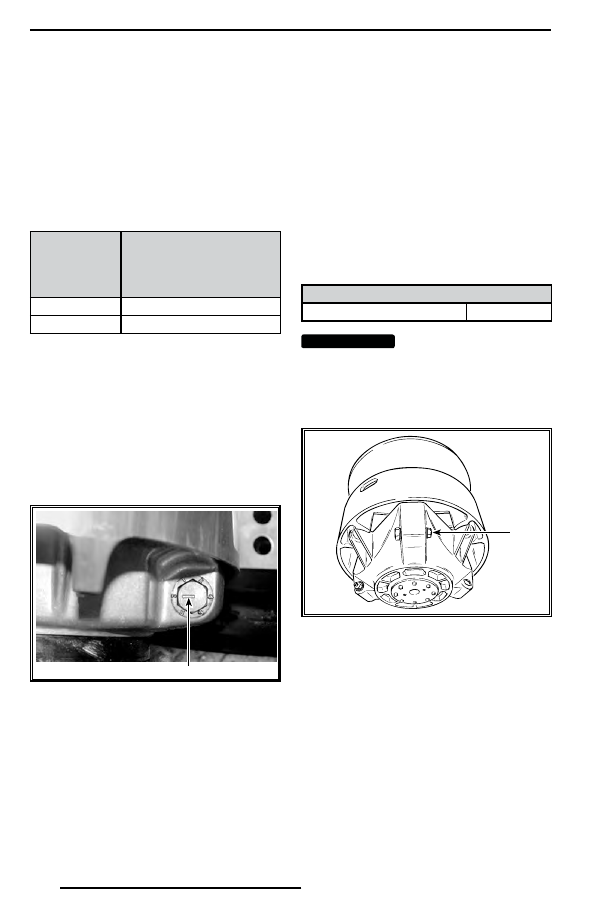

ДВИГАТЕЛЬ

ЧАСТОТА ВРАЩЕНИЯ КО-

ЛЕНЧАТОГО ВАЛА, ПРИ 

КОТОРОЙ РАЗВИВАЕТСЯ 

МАКСИМАЛЬНАЯ МОЩ-

НОСТЬ, об/мин

600 HO E-TEC

8100 ± 100

800R E-TEC

7900 ± 100

ПРИМЕЧАНИЕ:

 Для измерения частоты

вращения коленчатого вала пользуйтесь

цифровым тахометром высокого класса

точности.

ПРИМЕЧАНИЕ:

 Описываемая ниже ре-

гулировка влияет на работу двигателя

только  на  высокой  частоте  вращения

коленчатого вала.
На торце головки винта имеется риска

указатель.

ТИПОВОЙ ВАРИАНТ

1. Метка

Имеется шесть положений, обозначен-

ных цифрами от 1 до 6.
Изменение регулировки в соседнее по-

ложение приводит к изменению макси-

мальной частоты вращения примерно

на 200 об/мин.
Чем больше номер позиции регулиро-

вочного винта, тем более высокие обо-

роты развивает двигатель, и наоборот.

Пример:

Регулировочный винт повернут из поло-

же- ния «4» в положение «6». В резуль-

тате  максимальная  частота  вращения

коленчатого вала двигателя увеличится

на 400 об/мин.

Регулировка

Ослабьте контргайку, чтобы частично вы-

тянуть регулировочный болт из крышки

и переставить его в требуемое положе-

ние. Запрещается полностью отворачи-

вать  контргайку.  Затяните  контргайку

рекомендованным моментом.

МОМЕНТ ЗАТЯЖКИ

Контргайка

(10 ± 2) Н•м

ВНИМАНИЕ

  Запрещается  полно-

стью вынимать калибровочный болт 

во избежание выпадения внутренних 

шайб. Все три регулировочных болта 

ведущего шкива должны быть уста-

новлены в одинаковое положение.

A16D0HA

1

ТИПОВОЙ ВАРИАНТ

1.  Ослабьте настолько, чтобы повернуть ка-

либровочный болт

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

121

 ПРЕДОСТЕРЕЖЕНИЕ

Разборка и модификация ведущего 

шкива ЗАПРЕЩЕНЫ.

Неправильно собранный или само-

стоятельно переделанный шкив мо-

жет внезапно разрушиться от напря-

жений, возникающих при передаче 

большого крутящего момента.

Ремонт и техническое обслуживание 

ведущего шкива должен выполнять 

только авторизованный дилер Lynx. 

Неквалифицированное обслужива-

ние  отрицательно  сказывается  на 

ходовых свойствах и приводит к сни-

жению ресурса приводного ремня. 

Соблюдайте регламент технического 

обслуживания снегохода.

 ПРЕДОСТЕРЕЖЕНИЕ

Не допускается работа двигателя:

Со снятым кожухом ремня вариато-

ра и защитными ограждениями.

С открытым или снятым капотом и/

или боковыми панелями.

ЗАПРЕЩАЕТСЯ выполнять регули-

ровки подвижных частей при рабо-

тающем двигателе.

Гусеница

Состояние гусеницы

 ПРЕДОСТЕРЕЖЕНИЕ

Отсоедините  шнур  безопасности 

системы  DESS  (если  иное  не  тре-

буется по условиям проверки). Для 

выполнения регулировки выберите 

безопасное место вдали от снегоход-

ных трасс.

Снимите колпачок шнура безопасности

с выключателя двигателя.
Поднимите заднюю часть снегохода и

поставьте ее на широкую опору с отра-

жательным щитком. Не запуская двига-

тель, вручную проверните гусеницу и

проверьте ее состояние. При обнаруже-

нии повреждений, порезов, обнажения

корда, отсутствия или повреждения на-

правляющих обратитесь к авторизован-

ному дилеру Lynx.

Снегоходы, оборудованные изделия-

ми, улучшающими сцепление с опор-

ной поверхностью

Если  ваш  снегоход  оборудован  одо-

бренной  компанией  BRP  шипованной

гусеницей, ВЫПОЛНЯЙТЕ ПРОВЕРКУ

ЕЕ СОСТОЯНИЯ ПЕРЕД КАЖДОЙ ПО-

ЕЗДКОЙ.
Гусеница не должна иметь:

– проколов;

–  разрывов и следов износа (в частности,

вокруг отверстий);

–  сломанных и изношенных грунтозаце-

пов с обнаженными стержнями;

– расслоений резины;

– сломанных стержней;

–  сломанных шипов (шипованная гусе-

ница);

–  погнутых шипов (шипованная гусеница);

– утерянных шипов;

–  шипов, утративших надежное крепле-

ние с гусеницей;

– утерянных направляющих гребней;

–  также убедитесь, что гайки крепления

шипов затянуты указанным моментом.

На самостоятельно шипованных гусени-

цах немедленно замените сломанные

или поврежденные шипы. Замените гу-

сеницу, если замечены признаки начала

ее разрушения. В сомнительных случаях

обратитесь за советом к дилеру.

 ПРЕДОСТЕРЕЖЕНИЕ

Эксплуатация снегохода с повреж-

денной гусеницей или шипами мо-

жет привести к потере контроля, что, 

в свою очередь, может стать причи-

ной получения серьезных травм или 

гибели.

Более подробная информация об издели-

ях, улучшающих сцепление с опорной по-

верхностью, приведена в подразделе

ИЗ­

ДЕЛИЯ, УЛУЧШАЮЩИЕ СЦЕПЛЕНИЕ

С ОПОРНОЙ ПОВЕРХНОСТЬЮ

 в разде-

ле

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

122

Натяжение и центровка гусеницы

ПРИМЕЧАНИЕ:

 Операции регулирова-

ния натяжения и выравнивания гусенич-

ной ленты являются взаимосвязанными.

Обе регулировки должны производиться

одновременно.

 ПРЕДОСТЕРЕЖЕНИЕ

Во  избежание  серьезных  травм 

и увечий:

–  НЕ  СТОЙТЕ  позади  или  рядом 

с вращающейся гусеницей;

–  Если  есть  необходимость  в  про-

ворачивании  гусеницы,  устанав-

ливайте заднюю часть снегохода 

на опору с широким основанием 

и отражательным щитком;

–  Гусеницу, поднятую над опорной 

поверхностью,  проворачивайте 

только на малой скорости.

Из быстро вращающейся гусеницы 

под действием центробежной силы 

могут  неожиданно  вылететь  сло-

манные шипы, звенья гусеницы или 

какие-то  посторонние  предметы, 

которые способны нанести травмы 

ногам и другим частям тела.

Проверка натяжения гусеницы
ПРИМЕЧАНИЕ:

 Перед регулировкой на-

тяжения гусеничной ленты совершите

пробег на снегоходе по снежному по-

крову в течение 15–20 минут.
1.  Снимите колпачок шнура безопасно-

сти (ключ DESS) с контактного устрой-

ства.

2.  Поднимите заднюю часть снегохода и

установите на опору с широким осно-

ванием, чтобы гусеница не касалась

опорной поверхности.

 ОСТОРОЖНО Практикуйте правиль-

ную технику подъема, преимуществен-

но используйте силу ног. Не поднимай-

те заднюю часть снегохода, если у вас 

для этого недостаточно сил.

3.  Задняя подвеска должна находиться в

свободном состоянии.

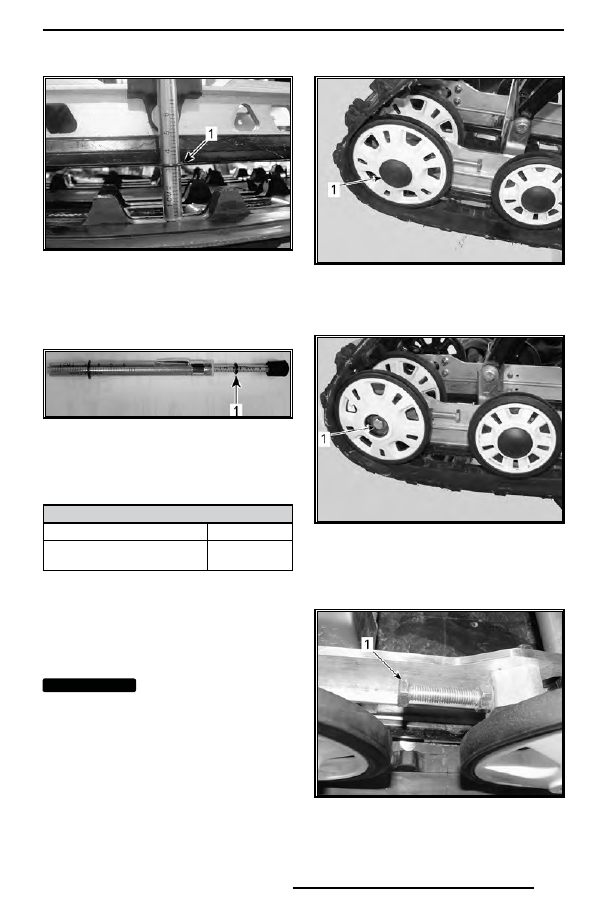

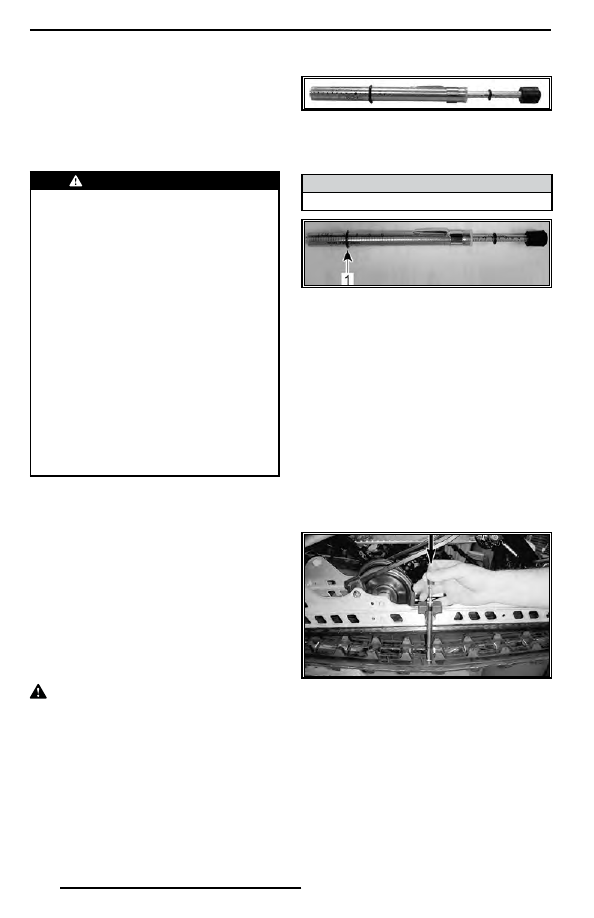

4.  Используйте специальный инструмент

(TENSIOMETER (P/N 414 348 200).

5.  С помощью нижнего кольца инстру-

мента для измерения натяжения за-

дайте величину прогиба.

ПРОГИБ

40–50 мм

УСТАНОВКА ВЕЛИЧИНЫ ПРОГИБА

1.  Нижнее кольцо установлено в положение,

соответствующее техническим характе-

ристикам

6.  Установите верхнее кольцо инстру-

мента в положение, соответствующее

усилию 0 кгс.

7.  Установите инструмент для измере-

ния натяжения на гусеницу посере-

дине между передними и задними на-

правляющими катками.

8.  Нажмите на инструмент вниз, чтобы

нижнее кольцо оказалось на одном

уровне  с  нижней  частью  накладки

опорного полоза.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

123

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

1.  Нижнее  кольцо  инструмента  на  одном

уровне с нижней частью накладки опор-

ного полоза

9.  Считайте величину нагрузки, зафикси-

рованную с помощью верхнего кольца

инструмента.

СЧИТЫВАНИЕ ЗНАЧЕНИЯ НАГРУЗКИ

1. Верхнее кольцо

10.  Полученное значение должно соот-

ветствовать данным, приведенным

в расположенной ниже таблице.

РЕГУЛИРОВКА НАТЯЖЕНИЯ ГУСЕНИЦЫ

ВЕЛИЧИНА ПРОГИБА

40–50 мм

ПОЛУЧЕННОЕ ЗНАЧЕНИЕ 

НАГРУЗКИ

7,3 кгс

11.  Если полученное значение не соот-

ветствует данным, приведенным в та-

блице, отрегулируйте натяжение гусе-

ницы. Более подробная информация

приведена в разделе

РЕГУЛИРОВКА

НАТЯЖЕНИЯ ГУСЕНИЦЫ

.

ВНИМАНИЕ

  Слишком сильное на-

тяжение гусеницы приводит к потере 

мощности и чрезмерной нагрузке на 

компоненты подвески.

Регулировка натяжения гусеницы

1.  Снимите колпачок шнура безопасно-

сти с контактного устройства.

2.  Снимите колпачки задних катков (если

установлены).

1.  Колпачок правого заднего направляющего

катка

3.  Ослабьте болты крепления задних на-

правляющих катков.

1.  Болт крепления правого заднего направ-

ляющего катка

4.  Вращением регулировочных болтов

установите требуемое натяжение гу-

сеницы.

1. Правый регулировочный болт

-------------------------------------------------------------------------------------------------------------------------------------------------------------

124

5.  Если вам не удается правильно отре-

гулировать натяжение гусеницы, об-

ратитесь к дилеру Lynx.

6.  Затяните болты крепления направляю-

щих катков рекомендуемым моментом.

МОМЕНТ ЗАТЯЖКИ

Болт крепления направля-

ющего катка

(48 ± 6) Н•м

7.  Проверьте центровку гусеницы, как

описано ниже.

Центровка гусеничной ленты

 ПРЕДОСТЕРЕЖЕНИЕ

Перед проверкой положения гусе-

ницы убедитесь в отсутствии в ней 

посторонних  предметов,  которые 

могут вылететь при включении дви-

гателя. Следите, чтобы руки, ноги, 

инструмент или одежда не оказались 

захвачены вращающимися деталя-

ми. Поднимите и поставьте снегоход 

на опору с широким основанием и 

отражательным щитком. Убедитесь 

в отсутствии людей поблизости и по-

зади снегохода. Не проворачивай-

те  гусеницу  на  высокой  скорости. 

Из быстро вращающейся гусеницы 

под действием центробежной силы 

могут  неожиданно  вылететь  сло-

манные шипы, звенья гусеницы или 

какие-то  посторонние  предметы, 

которые способны нанести травмы 

ногам и другим частям тела.

Пустите  двигатель  и  слегка  нажмите

на рычаг дроссельной заслонки, чтобы

гусеничная лента начала медленно вра-

щаться. Длительность работы гусеницы

в таком режиме не должна превышать

5-ти секунд.

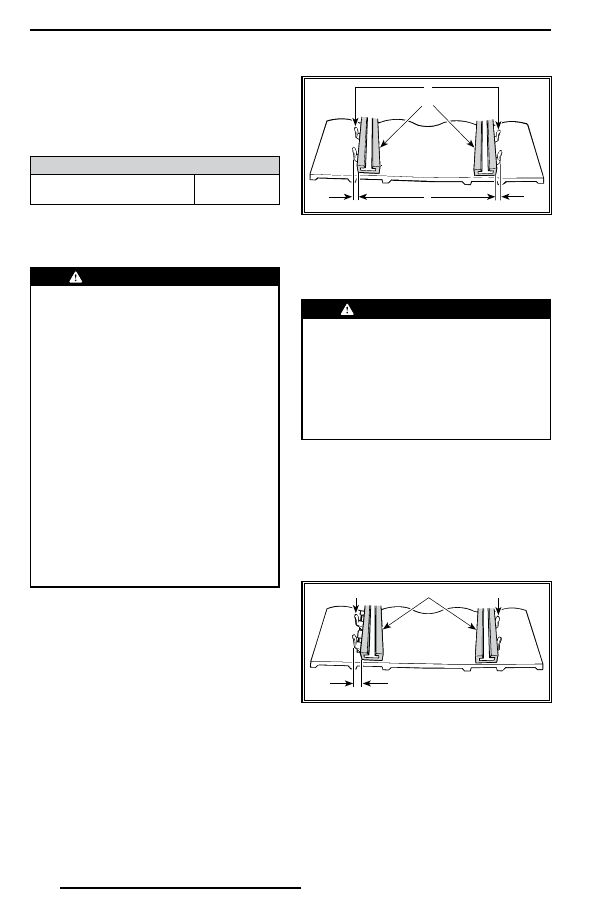

Проверьте симметричность положения

гусеничной ленты относительно накла-

док полозьев: расстояние между поло-

зьями и направляющими гребнями гусе-

ничной ленты должно быть одинаковым

с обеих сторон.

A01F05A

1

2

3

1. Направляющие гребни

2. Накладки полозьев

3. Одинаковое расстояние с обеих сторон

Для регулировки центровки гусеницы

выполните следующее:

 ПРЕДОСТЕРЕЖЕНИЕ

Перед началом операций по регули-

ровке и техническому обслуживанию 

снегохода снимите колпачок шнура 

безопасности (если не требуется иное) 

с контактного устройства выключате-

ля двигателя. Для выполнения регу-

лировки выберите безопасное место 

вдали от снегоходных трасс.

1.  Снимите колпачок шнура безопасно-

сти с контактного устройства.

2.  Ослабьте болты крепления заднего

направляющего катка.

3.  Подтяните регулировочный болт на

той стороне движителя, где расстоя-

ние между направляющими гребнями

и опорным полозом наибольшее.

1. Направляющие гребни

2. Накладки полозьев

3.  Подтяните регулировочный болт на этой

стороне

4. Затяните контргайки.
5.  Затяните болты крепления направляю-

щих катков рекомендуемым моментом.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

125

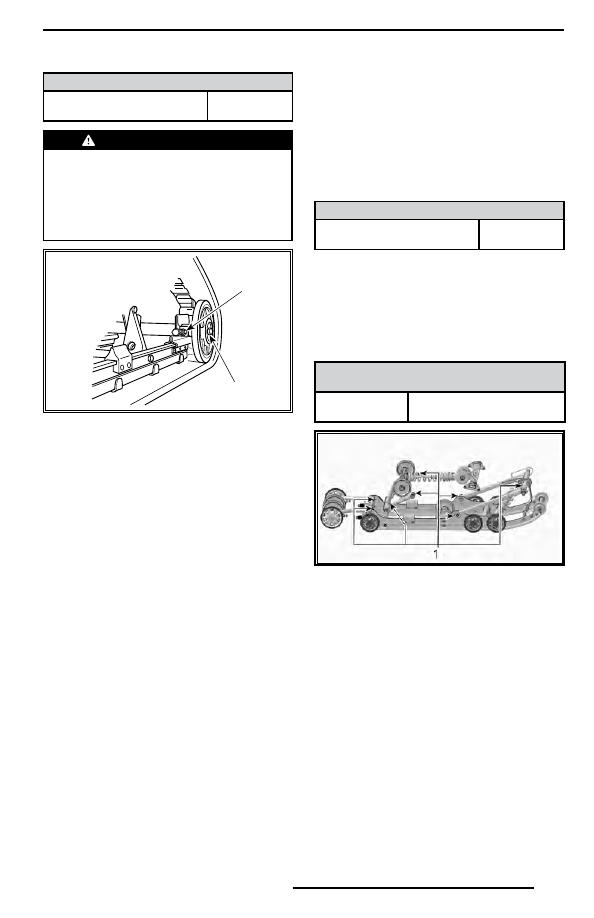

МОМЕНТ ЗАТЯЖКИ

Болты крепления

направляющих катков

(48 ± 6) Н•м

 ПРЕДОСТЕРЕЖЕНИЕ

Убедитесь, что крепежные болты на-

правляющих катков надежно затяну-

ты, чтобы избежать самопроизволь-

ного  демонтажа  направляющего 

катка и последующего заклинивания 

гусеницы.

1

2

A05F0EB

ТИПОВОЙ ВАРИАНТ

1. Контргайка

2. Болт крепления направляющего катка

6.  Пустите двигатель и на малой скоро-

сти движения гусеничной ленты про-

верьте симметричность ее положения

относительно опорных полозьев.

7.  Опустите  снегоход  на  опорную  по-

верхность.

8.  Установите на место колпачки задних

катков (если имеются).

Подвеска

Состояние задней подвески

Осмотрите все компоненты подвески,

включая  накладки  опорных  полозьев,

пружины, катки и другие детали.

ПРИМЕЧАНИЕ:

 При движении машины

по снежному покрову снег играет роль

смазки и охладителя поверхности сколь-

жения. Продолжительное движение сне-

гохода по обледеневшей поверхности

или  по  зернистому  снегу  приводит  к

перегреву и преждевременному износу

накладок опорных полозьев гусеницы.

Состояние ленточного ограничителя

Проверьте ленточный ограничитель на

наличие  трещин  и  признаков  износа.

Проверьте затяжку резьбовых крепеж-

ных деталей. Проверьте состояние от-

верстий в ленточном ограничителе. При

необходимости заменить. Затяните гай-

ку рекомендованным моментом.

МОМЕНТ ЗАТЯЖКИ

Гайка ленточного

ограничителя

(9 ± 1) Н•м

Смазка компонентов задней

подвески

Выполните смазку задней подвески через

пресс-масленки. Периодичность обслу-

живания указана в разделе

РЕГЛАМЕНТ

ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

.

СМАЗКА ДЛЯ КОМПОНЕНТОВ 

ПОДВЕСКИ

Компания BRP

рекомендует

SYNTHETIC GREASE

SUSPENSION(P/N 779163)

1. Пресс-масленки

Проверка состояния рулевого

управления и передней подвески

Визуально проверьте затяжку крепеж-

ных  элементов  рулевого  управления

и передней подвески (шаровые опоры

и шаровые шарниры рычагов и тяг руле-

вого привода, болты шарнирного крепле-

ния, болты крепления лыж и цапф лыж,

и т. д.). При необходимости обратитесь

к авторизованному дилеру Lynx.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

126

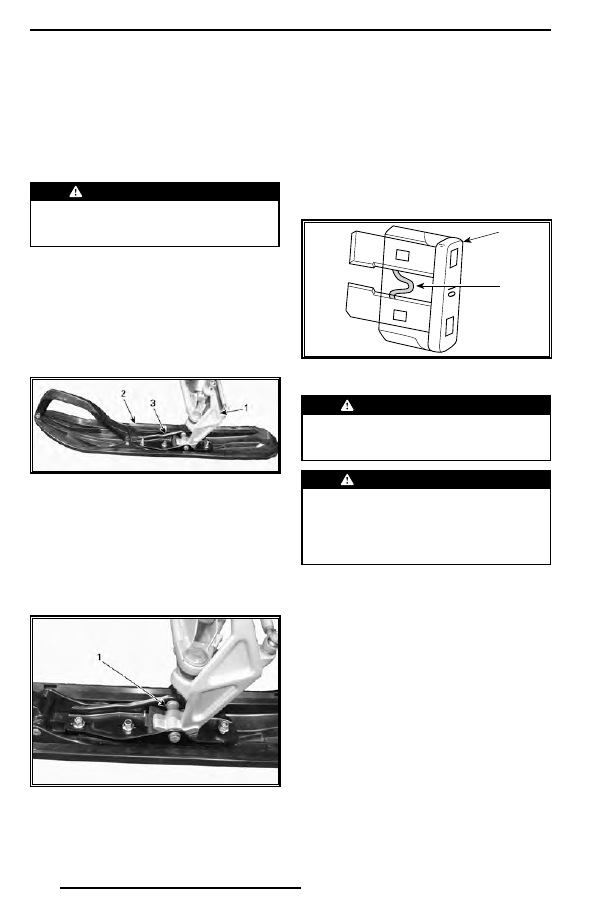

Лыжи

Состояние лыж и коньков

Проверьте  состояние  лыж  и  твердо-

сплавных  коньков.  При  обнаружении

признаков износа обратитесь к дилеру

Lynx.

 ПРЕДОСТЕРЕЖЕНИЕ

Сильно  изношенные  лыжи  и/или 

коньки  ухудшают  управляемость 

снегохода.

Лыжи Blade

ПРИМЕЧАНИЕ:

 Лыжи XC — не регули-

руемые.
Стандартным  положением  для  крон-

штейна лыжи является такое, при ко-

тором он установлен на центральные

отверстия.

ТИПОВОЙ ВАРИАНТ

1. Опора лыжи

2. Лыжа

3. Кронштейн лыжи

Изменяя  положение  регулировочной

втулки можно регулировать ширину ко-

леи лыж. Возможна установка лыжи как

с внутренней, так и с внешней стороны

опоры лыжи.

1.  Регулировочная втулка установлена с вну-

тренней стороны стойки лыжи

Предохранители и реле

Проверка предохранителей

Система электрооборудования защище-

на предохранителями.
Проверьте и, при необходимости, заме-

ните предохранитель.
Извлеките предохранитель из держателя.

Проверьте, не оплавлена ли его нить.

1. Предохранитель

2. Проверьте, не оплавилась ли нить

 ПРЕДОСТЕРЕЖЕНИЕ

Запрещается использовать предо-

хранитель с более высоким номи-

налом.

 ПРЕДОСТЕРЕЖЕНИЕ

В случае перегорания предохраните-

ля, прежде чем запускать двигатель, 

найдите и устраните причину неис-

правности. Обратитесь к авторизо-

ванному дилеру Lynx.

Расположение блока предохра-

нителей

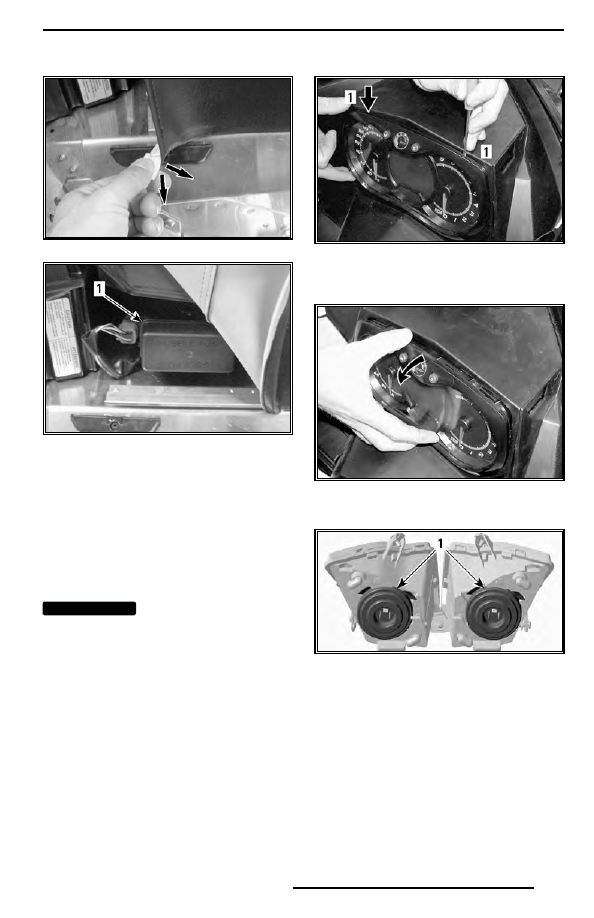

Блок  предохранителей  располагается

под обивкой левой передней части си-

денья.
Чтобы получить доступ к блоку предо-

хранителей:
–  Откройте левую нижнюю боковую па-

нель.

–  Осторожно снимите часть обивки си-

денья с алюминиевой направляющей,

одновременно потянув пластиковый

язычок вниз и вбок.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

127

ПОТЯНИТЕ, ЧТОБЫ СНЯТЬ

1. Блок предохранителей

Установите обивку на место, закрепив

ее на алюминиевой направляющей.

Световые приборы

После замены перегоревшей лампы про-

верьте работоспособность соответству-

ющего светового прибора.

Замена лампы головной оптики

ВНИМАНИЕ

  Во избежание сокра-

щения  срока  службы  галогенных 

ламп не касайтесь пальцами стеклян-

ной колбы лампы. Если вы дотрону-

лись до стеклянной колбы, очистите 

ее изопропиловым спиртом, который 

не оставляет пленку на стекле.

1.  С помощью маленькой отвертки ос-

вободите защелки панели приборов.

1. Защелки

2.  Осторожно потяните панель приборов

и отведите его в сторону.

3.  Отсоедините разъем перегоревшей

лампы. Снимите резиновый чехол.

1. Резиновый чехол

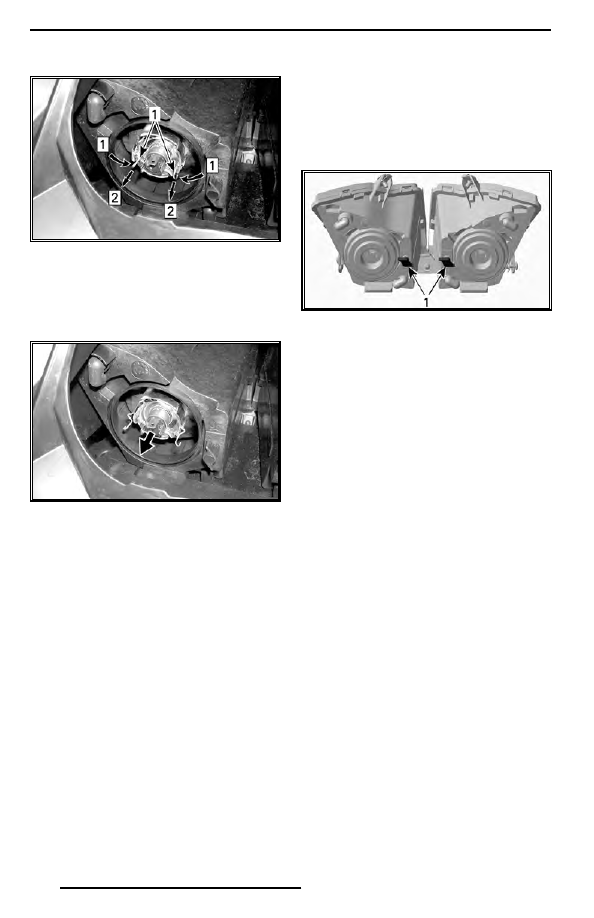

4.  Одновременно сожмите и потяните

оба конца фиксатора, чтобы извлечь

лампу.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

128

Шаг 1: Сжать с обеих сторон

Шаг 2: Потяните, чтобы освободить

1. Защелка

5.  Извлеките и замените лампу. Установ-

ка осуществляется в последователь-

ности, обратной снятию.

ИЗВЛЕКИТЕ ЛАМПУ И ЗАМЕНИТЕ ЕЕ

Регулировка света фар

Снимите панель приборов, как описано

в разделе

ЗАМЕНА ЛАМПЫ ГОЛОВ­

НОЙ  ОПТИКИ

.  Для  регулировки  на-

правления  светового  пучка  вращайте

рукоятку.

ТИПОВОЙ ВАРИАНТ

1. Рукоятки

Задний фонарь

В конструкции заднего фонаря использу-

ются светодиоды — эта технология дока-

зала свою надежность и долговечность.
В случае возникновения неисправности

задний фонарь меняется в сборе.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

129

УХОД ЗА СНЕГОХОДОМ

Заключительные операции

после поездки

Удалите снег и лед с задней и передней

подвесок, гусеницы, рулевого привода

и лыж.

 ПРЕДОСТЕРЕЖЕНИЕ

Не  вставайте  перед  снегоходом,  а 

также не производите никаких дей-

ствий с гусеницей или задней под-

веской, не убедившись, что колпачок 

шнура безопасности снят с выключа-

теля двигателя.

Оставляя снегоход на ночь (или на более

длительное время), накройте его чех-

лом. Это защитит снегоход от замерза-

ния и позволит надолго сохранить его

привлекательный внешний вид.

Чистка и защитная смазка

Очистите снегоход от грязи и следов

ржавчины.
Для чистки снегохода пользуйтесь толь-

ко салфеткой из микроволокна (или ана-

логичной).

ВНИМАНИЕ

  Мягкая  микрофиб-

ровая  ткань  не  оставляет  царапин 

на  обрабатываемых  поверхностях. 

Пользуйтесь фланелью для протирки 

ветрового стекла и капота.

Для очистки снегохода от масел, грязи

и копоти пользуйтесь чистящим сред-

ством BRP HEAVY DUTY CLEANER (P/N

293 110 001).

ВНИМАНИЕ

  Не используйте Heavy 

Duty Cleaner для чистки наклеек и ви-

ниловых деталей.

Для удаления устойчивых загрязнений

со всех пластиковых и виниловых по-

верхностей используйте чистящее сред-

ство CLEANER AND DEGREASER PRO

C1 (P/N 779262).

ВНИМАНИЕ

  Запрещается  приме-

нять  сильнодействующие  моющие 

средства, обезжириватели, краскора-

створители, ацетон, вещества, содер-

жащие хлор, и другие агрессивные 

средства для чистки корпуса снегохо-

да и пластмассовых деталей.

Нанесите защитную восковую пасту на

корпус снегохода и все окрашенные де-

тали рамы.

ПРИМЕЧАНИЕ:

 Наносите пасту только

на поверхности с блестящей, глянцевой

отделкой.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

130

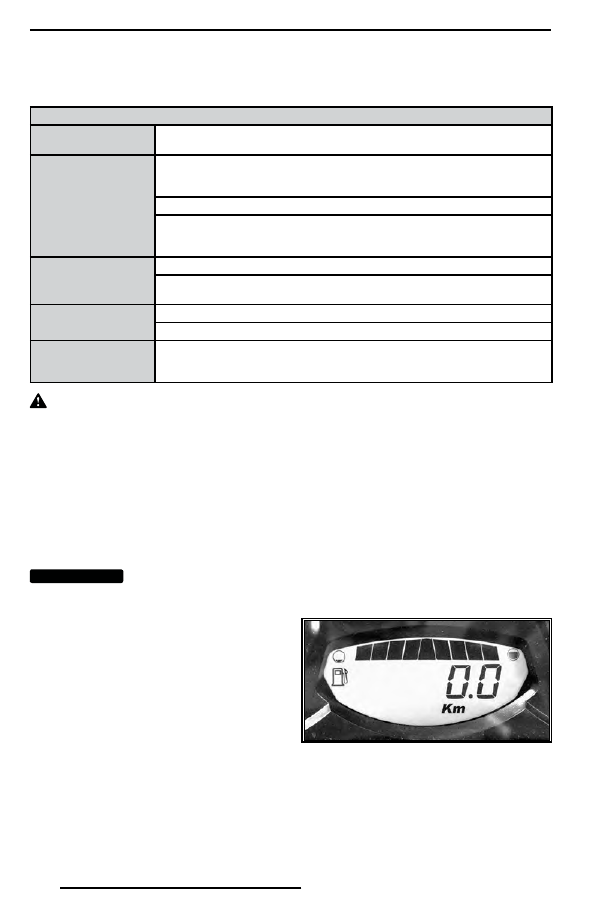

ХРАНЕНИЕ

Если снегоход предполагается вывести из эксплуатации более чем на три месяца

(например, летом), то необходимо подготовить его к хранению.

ХРАНЕНИЕ

ТРАНСПОРТНОЕ 

СРЕДСТВО

Очистить снегоход

ДВИГАТЕЛЬ

Модели с двигателем E-TEC:

 выполните процедуру подготовки дви-

гателя к хранению. Описание операции приведено в разделе

ПОД­

ГОТОВКА ДВИГАТЕЛЯ К ХРАНЕНИЮ (E­TEC)

Заткнуть глушитель ветошью
Чтобы защитить топливную систему, необходимо добавить в топливо

стабилизатор, следуя указаниям, предоставленным производителем пре-

парата. После добавления препарата в топливо, запустить двигатель

СИСТЕМА ПРИВО-

ДА И ТОРМОЗНАЯ 

СИСТЕМА

Смазать механизм рычага тормоза.
Приподнять заднюю часть снегохода, чтобы гусеница не касалась

опорной поверхности. Не ослаблять натяжение гусеничной ленты.

ПОДВЕСКА

Проверить состояние и смазать заднюю подвеску.
Смазать переднюю и заднюю подвески

ЭЛЕКТРООБОРУ-

ДОВАНИЕ

Во время хранения аккумуляторная батарея должна быть полностью

заряжена. Заряжайте аккумуляторную батарею не реже одного раза

в месяц.

 ОСТОРОЖНО Подъем снегохода 

осуществляйте с помощью специаль-

ных приспособлений или пригласите 

помощника. Если подъем снегохода 

осуществляется без применения спе-

циальных технических средств, прак-

тикуйте правильную технику подъ-

ема, используйте преимущественно 

силу  ног.  Не  поднимайте  заднюю 

часть снегохода, если у вас для этого 

недостаточно сил.

ВНИМАНИЕ

 Снегоход должен хра-

ниться в сухом прохладном месте, на-

крытый  непрозрачным  чехлом.  Это 

позволит  защитить  пластмассовые 

детали и лакокрасочное покрытие от 

грязи и воздействия солнечных лучей.

Подготовка двигателя

к хранению (E-TEC)

Как  и  другие  двигатели,  двигатель

600 HO E-TEC нуждается в защите вну-

тренних частей, для чего требуется его

смазка перед постановкой на хранение.

Система E-TEC имеет функцию смазки

двигателя (консервации), которой может

воспользоваться водитель.

Для выполнения процедуры проделайте

следующее:
1.  Поместите  снегоход  в  хорошо  про-

ветриваемое место.

2.  Запустите двигатель и оставьте его

работать на оборотах холостого хода.

Дождитесь, пока двигатель прогреет-

ся до рабочей температуры (следите

за температурой охлаждающей жид-

кости  на  дисплее  панели  приборов

или дождитесь, пока задний теплооб-

менник станет теплым).

3.  Нажимайте кнопку SET (S), чтобы вы-

брать режим одометра.

ПРИМЕЧАНИЕ:

 Режим подготовки дви-

гателя к хранению не включается при

выборе  других  режимов  (trip  A,  trip  B

и hr trip).

-------------------------------------------------------------------------------------------------------------------------------------------------------------

131

ХРАНЕНИЕ

4.  Несколько раз быстро нажимайте на

переключатель света фары HI/LOW,

и

одновременно 

нажмите и удержи-

вайте

кнопку SET (S)

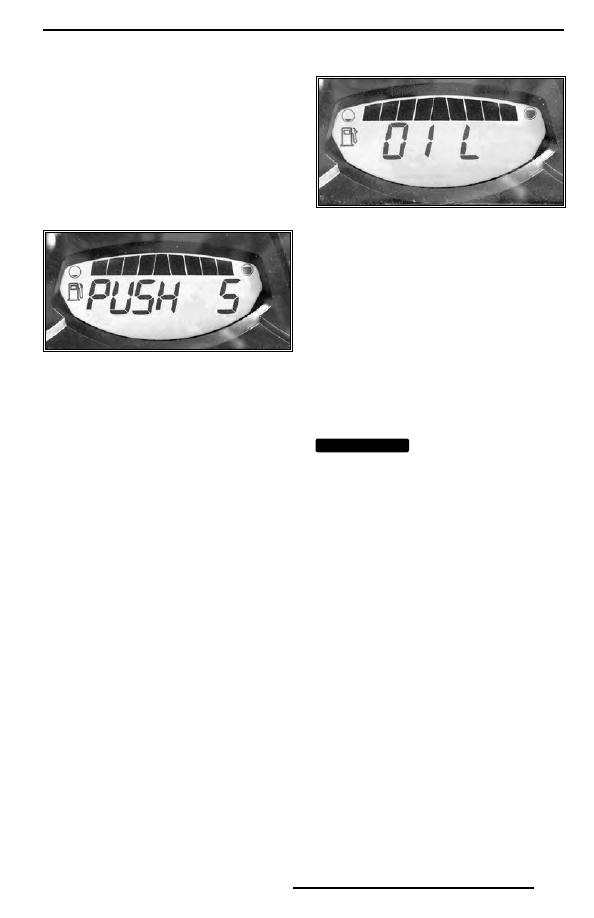

, до появления

на дисплее

надписи «PUSH S»

.

ПРИМЕЧАНИЕ:

 При выполнении этой

операции крайне важно несколько раз

нажать  переключатель  света  фар  HI/

LOW

перед 

нажатием и удерживанием

кнопки SET.

5.  Отпустите все кнопки, когда на дис-

плее появится сообщение PUSH «S».

6.  Снова нажмите и удерживайте в тече-

ние 2–3 секунд кнопку SET (S).

ПРИМЕЧАНИЕ:

 При инициализации ре-

жима консервации на дисплее появится

надпись «

OIL

».

7.  Когда на дисплее появится сообщение

«OIL», отпустите кнопку и дождитесь

окончания операции смазки.

Во время цикла смазки двигателя ниче-

го не трогайте.
Продолжительность операции смазки

составляет приблизительно 1 минуту.

В это время частота вращения колен-

чатого  вала  двигателя  незначитель-

но  увеличится  (приблизительно  до

1600 об/мин) и масляный насос осуще-

ствит смазку двигателя.
В  завершении  операции  блок  управ-

ления остановит двигатель.
Снимите колпачок шнура безопасности

(ключ DESS) с контактного устройства.

ВНИМАНИЕ

  Запрещается заводить 

двигатель во время хранения.

-------------------------------------------------------------------------------------------------------------------------------------------------------------















содержание      ..     6      7      8      9     ..
