Выключатели электрообогрева
заднего поручня для пассажира

Трехпозиционный выключатель предназC
начен для включения/выключения обоC
грева поручня, за который держится пасC
сажир во время поездки.

НЕКОТОРЫЕ МОДЕЛИ

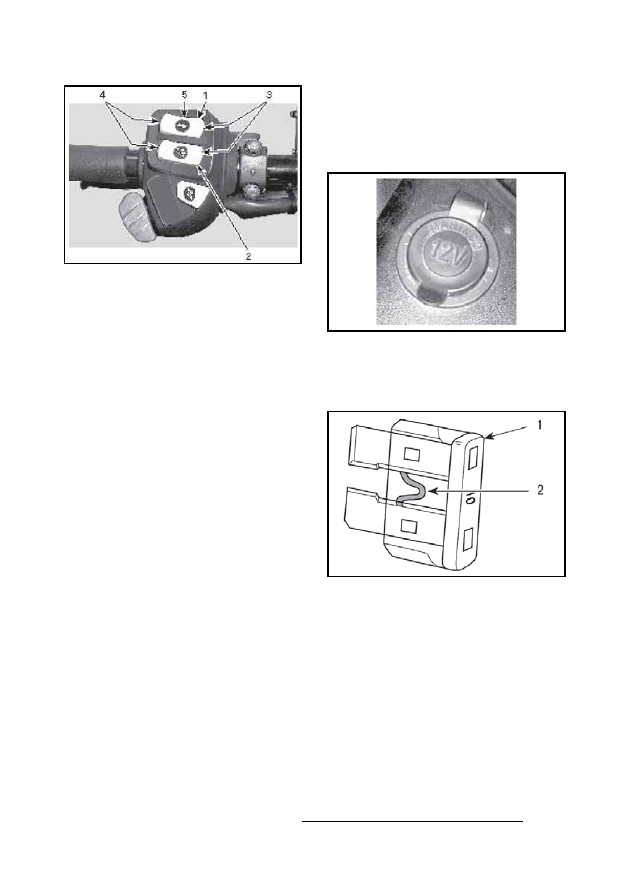

1. Выключатель электрообогрева

рукояток руля

2. Выключатель электрообогрева

рычага дроссельной заслонки

3. Сильный обогрев
4. Средний обогрев
5. Обогрев выключен

25) Выключатель электрообогрева

рычага дроссельной заслонки

Трехпозиционный выключатель предназC
начен для включения/выключения обоC
грева рычага дросселя (см. выше).

27) Электрическая розетка

Электрическая розетка предназначена
для подключения 12Cвольтовых электроC
приборов (только при работающем двиC
гателе). См. ниже «Предохранители».

26) Защелки капота

Оттяните и отстегните защелки капота.
Осторожно поднимите капот вверх до
срабатывания фиксатора.

Медленно опустите капот и закройте заC
щелки.

1. Предохранитель
2. Проверьте, не оплавлена ли нить

28) Предохранители

Вытащите предохранитель из держателя.
Проверьте, не оплавлена ли нить.

Предохранитель системы запуска
двигателя и электророзетки

Цепи системы запуска двигателя и элекC
тророзетка (если имеется) защищены
предохранителем на 20 А. В случае откаC
за электрического стартера или электроC
розетки в первую очередь проверьте и
при необходимости замените предохраC
нитель.

2 2

1. Приспособление для установки/

удаления предохранителя

29) Передние рукоятки/передний

бампер

Используйте передние рукоятки и бампер
для подъема снегохода вручную.

1. Передние рукоятки

ОСТОРОЖНО: Не используйте лыжи для
буксировки или подъема снегохода.

30) Багажное отделение

В зависимости от модели снегохода баC
гажное отделение может находиться под
сиденьем или внутри сиденья.

Модели 4?TEC

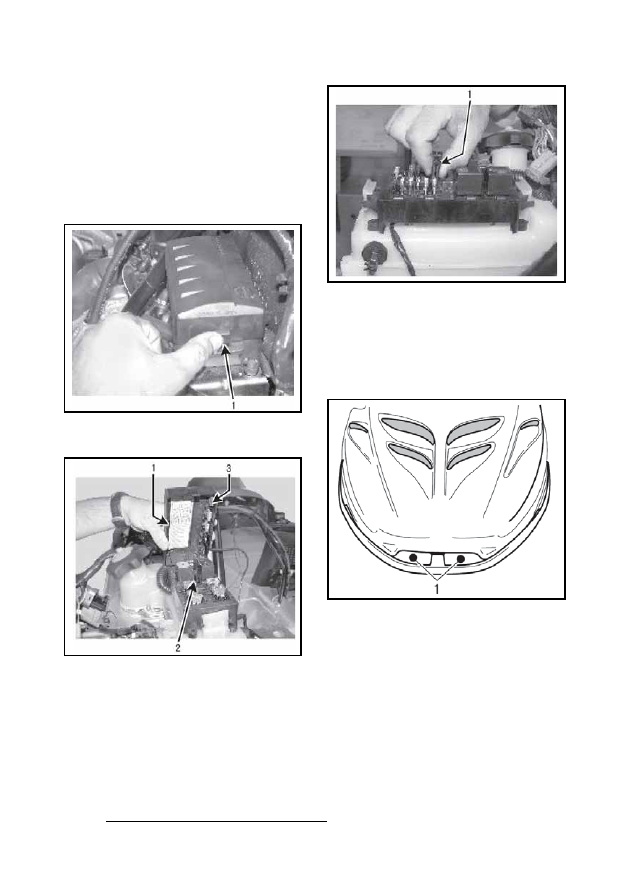

Чтобы открыть бокс с предохранителями,
нажмите на защелку и откройте крышку.

1. Нажмите на защелку

1. Табличка с обозначениями предохра

нителей

2. Приспособление для удаления/

установки предохранителей

3. Запасные предохранители

ПРИМЕЧАНИЕ. Не используйте предохраC
нитель, рассчитанный на больший ток —
это может привести к серьезному поC
вреждению электрических компонентов
и/или возгоранию снегохода.

2 3

31) Задний багажник

Некоторые модели

ПРИМЕЧАНИЕ. Регулируйте подвеску в
соответствии с нагрузкой. ГрузоподъемC
ность этого багажника ограничена. При
перевозке груза передвигайтесь остоC
рожно. Неровности дороги преодолевайC
те на малой скорости.

1. Поднимите защелку сиденья

32) Возимый комплект инструментов

Снегоход укомплектован инструментами,
необходимыми для проведения основных
операций по техническому обслуживаC
нию. Инструменты находятся в ящике под
сиденьем или капотом.

33) Держатель запасных свечей

зажигания

Некоторые модели

В моторном отсеке имеется специальный
держатель для запасных свечей зажигаC
ния. В нем свечи защищены от влаги и
механических воздействий, которые моC
гут нарушить регулировку и повредить
свечи.

Затяните свечи в держателе свечным
ключом (имеется в комплекте инструменC
тов), чтобы они не выпали от вибрации во
время движения снегохода.

ПРИМЕЧАНИЕ.  Запасные свечи зажигаC
ния не входят в комплект поставки снеC
гохода.

ПРИМЕЧАНИЕ.  Перед установкой свечи
зажигания отрегулируйте искровой зазор
в соответствии с данными, приведенныC
ми в разделе ТЕХНИЧЕСКИЕ ХАРАКТЕРИC
СТИКИ.

ОСТОРОЖНО.  Не регулируйте искровой
зазор свечей BR9ECS.

34) Ремень сиденья

Ремень сиденья предназначен для пассаC
жира.

35) Фаркоп

Фаркоп можно использовать для буксиC
ровки различных устройств и грузов. ИсC
пользуйте жесткую буксирную штангу.

ВНИМАНИЕ!  Не забывайте запереть
сцепку запорным пальцем.

Предельно допустимый вес перевозимоC
го или буксируемого груза указан в табC
личке на корпусе снегохода. Не перегруC
жайте снегоход.

36) Регулировка подвески

Управляемость  и плавность хода ВашеC
го снегохода зависят от регулировки подC
вески.

Выбор оптимального сочетания регулиC
руемых параметров подвески зависит от
физической нагрузки снегохода, массы
водителя, особенностей индивидуальноC
го стиля вождения и субъективных предC
почтений, скоростного режима и состояC
ния трассы.

ПРИМЕЧАНИЕ. Пользуйтесь фасонными
ключами из возимого комплекта инструC
ментов. Некоторые из описываемых реC
гулировок подвески могут не применятьC
ся на Вашем снегоходе.

2 4

Если при движении на снегоходе по саC
мым неровным участкам трассы наблюC
даются лишь легкие пробои подвески, то
регулировка узлов подвески выполнена
правильно.

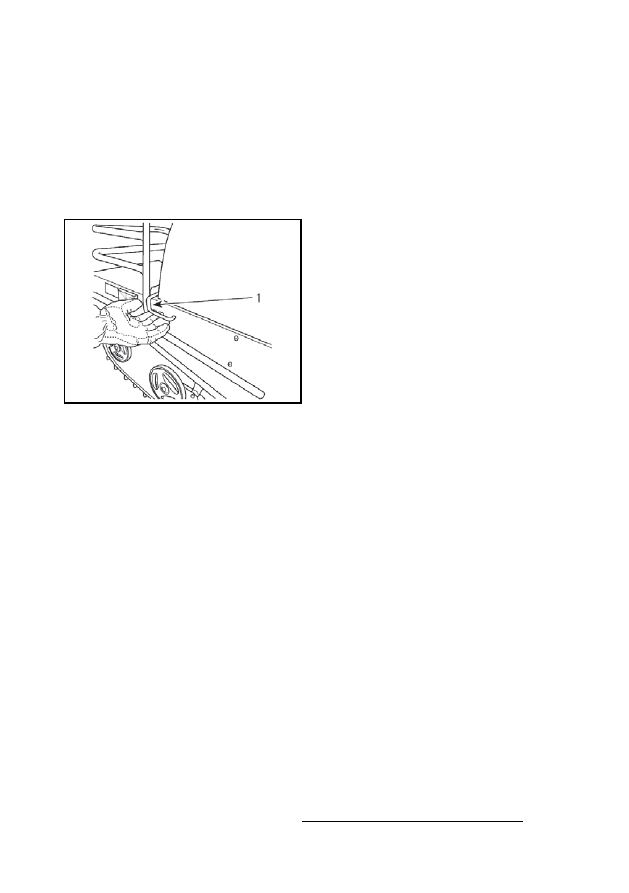

1. Задние пружины – плавность

хода

ВАЖНОЕ ЗАМЕЧАНИЕ: Все перевозиC
мые предметы и груз должны лежать на
заднем багажнике и под сиденьем.
При посадке водителя и пассажира (на
двухместных моделях) задняя часть снеC
гохода должна опуститься на 50C75 мм.

СЛИШКОМ МЯГКАЯ РЕГУЛИРОВКА
ПОДВЕСКИ

1. Увеличьте предварительный натяг

задней пружины

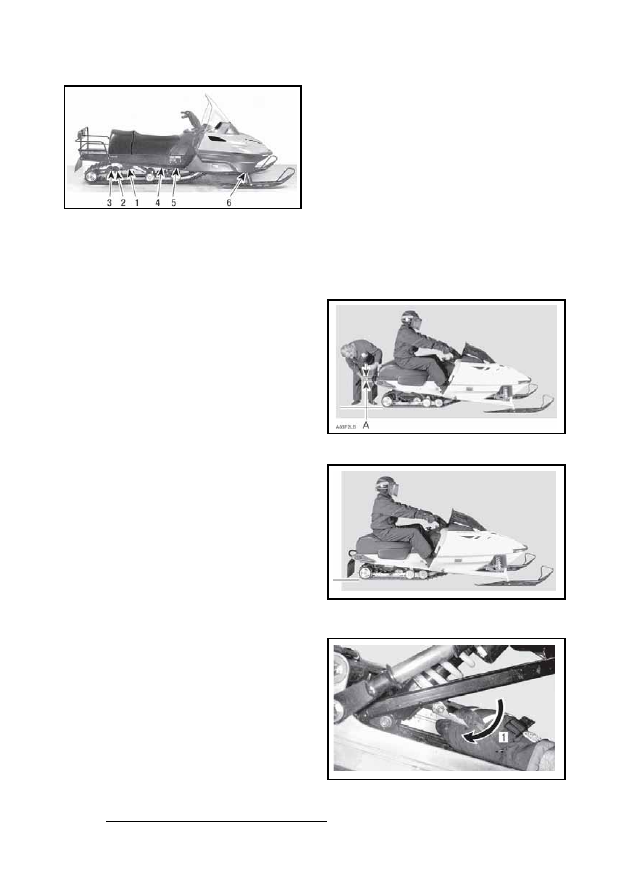

1. Задние пружины регулируют плав

ность хода

2. Удлинитель – задний ход, учет

нагрузки и состояния снежного
покрова

3. Перемещение серьги –  учет

нагрузки и состояния снежного
покрова

4. Центральная пружина регулирует

управляемость снегохода

5. Ленточный ограничитель регулирует

перераспределение веса снегохода

6. Передний амортизатор регулирует

управляемость снегохода

Указания по регулировке подвески
снегохода

Рекомендуем начать с заводской устаC
новки и затем поочередно изменять по
одному регулируемому параметру подC
вески. Регулировки 2C6 взаимосвязаны,
поэтому, например, после передних пруC
жин, возможно, потребуется заново отреC
гулировать центральную пружину. КажC
дый шаг настройки подвески необходиC
мо проверить тестовым пробегом на снеC
гоходе в идентичных условиях: трасса,
состояние снежного покрова, скорость
движения, положение водителя на сидеC
нье и т.д. должны быть одинаковыми. ПосC
ле проверки поведения снегохода на
трассе внесите корректировку по регулиC
руемому параметру подвески и снова
проведите пробный заезд. ПоследоваC
тельно и в полном объеме выполните все
регулировки до получения желаемого реC
зультата.

ВНИМАНИЕ. При регулировке узлов подC
вески необходимо контролировать и восC
станавливать номинальное натяжение гуC
сеничной ленты.

ПРАВИЛЬНАЯ РЕГУЛИРОВКА: 5075 мм
