Снегоход Lynx Xtrim RE 800 Power TEK. Инструкция - часть 26





105

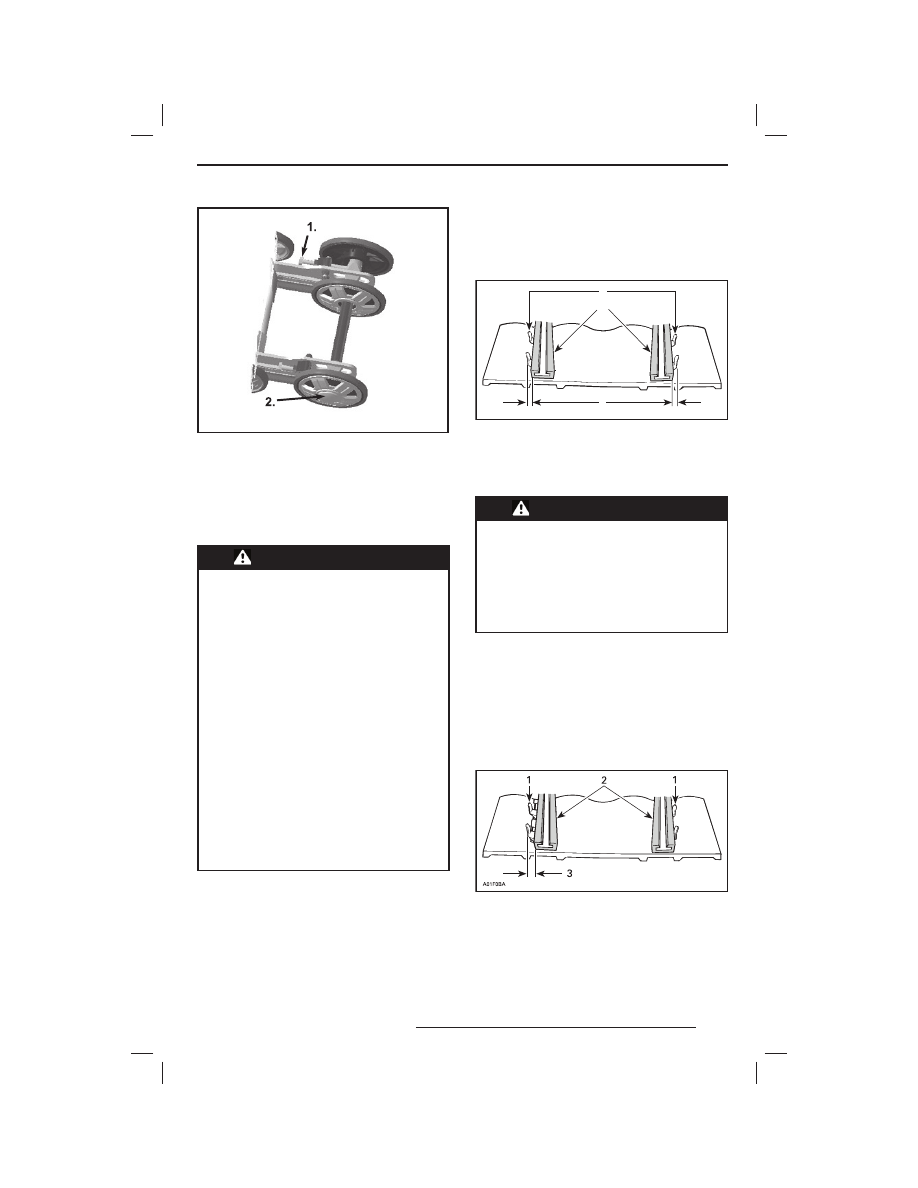

Ty p11

ТИПОВОЙ ВАРИАНТ
1.  Регулировочный болт
2. Ослабьте болт

–  Затяните крепёжные болты.
–  Проверьте центровку гусеницы, как опи-

сано ниже.

Центровка гусеничной ленты



ПРЕДОСТЕРЕЖЕНИЕ

Перед проверкой положения гусе-

ницы убедитесь в отсутствии на гу-

сенице посторонних предметов, ко-

торые могут вылететь из неё при

её вращении. Следите, чтобы руки,

ноги, инструмент или одежда были

подальше от гусеницы. Подними-

те и поставьте снегоход на опору

с широким основанием и отража-

тельным щитком. Убедитесь в от-

сутствии людей рядом со снегохо-

дом, особенно вблизи задней ча-

сти  г усеницы.  Не  проворачивай-

те гусеницу на высокой скорости.

Из быстро вращающейся гусени-

цы  под  действием  центробежной

силы могут неожиданно вылететь

сломанные шипы, звенья гусеницы

или какие-то посторонние предме-

ты, которые способны нанести се-

рьезные травмы ногам и другим ча-

стям тела.

Пустите двигатель и слегка нажмите на ры-
чаг дроссельной заслонки, чтобы гусенич-
ная лента начала медленно вращаться. Дли-
тельность работы гусеницы в таком режиме
должна быть не продолжительной (15—20
секунд).

Проверьте симметричность положения гусе-
ницы относительно накладок полозьев: рас-
стояние между полозьями и направляющи-
ми гребнями гусеницы должно быть одина-
ковым с обеих сторон.

A01F05A

1

2

3

1. Направляющие гребни
2. Накладки полозьев
3. Одинаковое расстояние с обеих сторон

Для регулировки центровки гусени-

цы выполните следующее:



ПРЕДОСТЕРЕЖЕНИЕ

Если иное не указано особо, пре-

жде чем приступить к выполнению

операций технического обслужива-

ния  или  каких-либо  регулировок,

снимите ключ DESS с выключате-

ля.  Остановите  снегоход  в  безо-

пасном месте, вдали от снегоход-

ных трасс.

–  Снимите ключ DESS (колпачок шнура

безопасности) c контактного устройства.

–  Ослабьте стопорные винты заднего на-

правляющего катка.

–  Подтяните регулировочный болт на той

стороне движителя, где расстояние меж-
ду направляющими гребнями и опорным
полозом наибольшее.

1.  Направляющие гребни
2. Накладки полозьев
3. Подтяните регулировочный болт на этой

стороне

Затяните крепёжные болты.

СИСТЕМА ПРИВОДА

106



ПРЕДОСТЕРЕЖЕНИЕ

Убедитесь, что крепёжные болты

направляющих катков надёжно за-

тянуты, чтобы избежать самопро-

извольного демонтажа направляю-

щего катка и последующего закли-

нивания гусеницы.

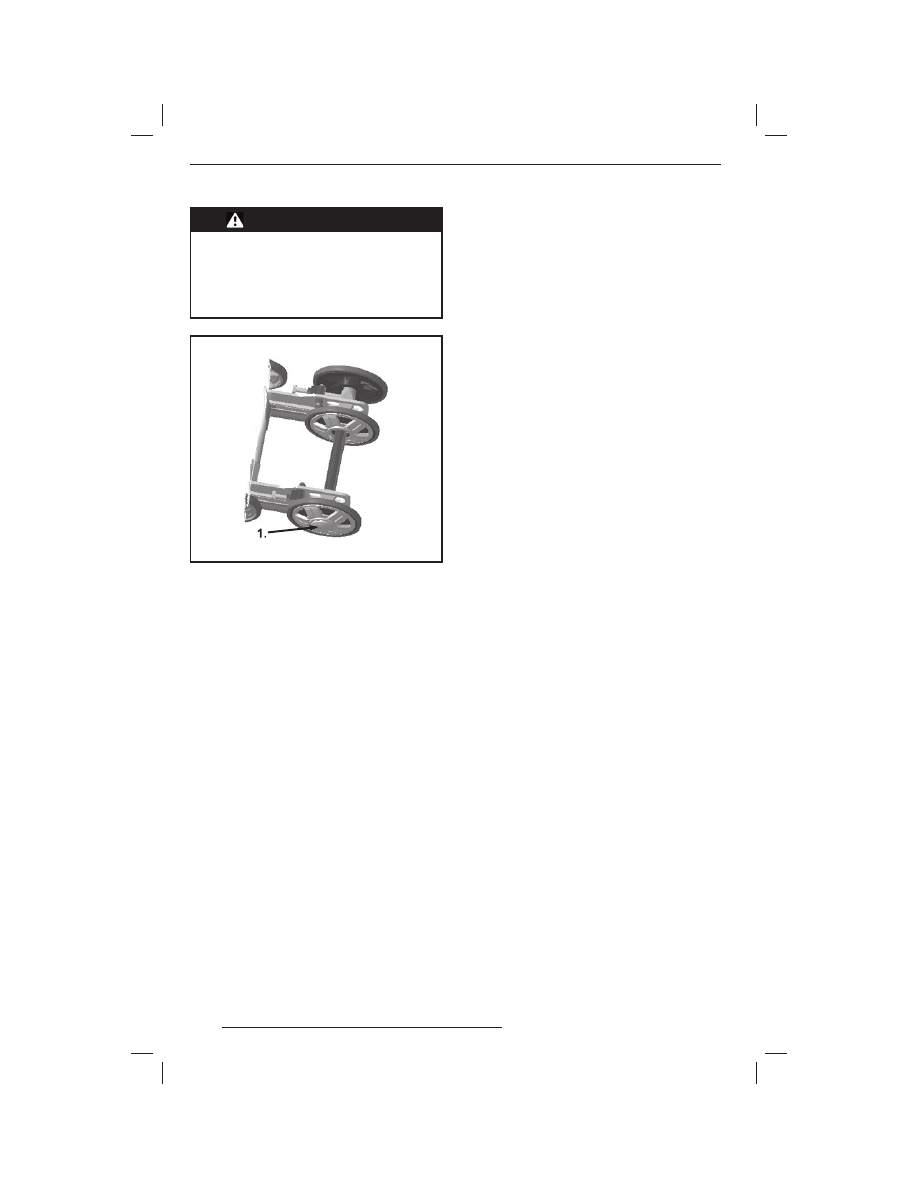

Ty p12

ТИПОВОЙ ВАРИАНТ
1. Затяните моментом 48 Н•м

Снова пустите двигатель и на малой скоро-
сти движения гусеничной ленты проверьте
симметричность её положения относитель-
но опорных полозьев.
После  регулировки  опустите  снегоход
на опорную поверхность.
Поставьте на место колпачки задних катков,
если имеются.

СИСТЕМА ПРИВОДА

107

Состояние задней подвески

Осмотрите все компоненты подвески, вклю-
чая накладки опорных полозьев, пружины,
катки и другие детали.
ПРИМЕЧАНИЕ:  При  движении  снегохо-
да по снежному покрову снег играет роль
смазки и охладителя поверхности скольже-
ния. Продолжительное движение снегохода
по жёсткому или обледеневшему снегу при-
водит к перегреву и преждевременному из-
носу накладок опорных полозьев гусеницы.

Состояние ленточного огра-

ничителя

Проверьте ленточный ограничитель на на-
личие трещин и признаков износа. Проверь-
те затяжку резьбовых крепёжных деталей.
Проверьте состояние отверстий в ленточном
ограничителе. Отверстия не должны иметь
видимых деформаций. При необходимости
замените ленточный ограничитель. Затяни-
те гайку крутящим моментом 11 Н•м.

ЗАДНЯЯ ПОДВЕСКА

108

Визуально проверьте затяжку крепёжных
элементов рулевого управления и перед-
ней подвески (шаровые опоры и шаровые
шарниры рычагов и тяг рулевого привода,
болты шарнирного крепления, болты крепле-
ния лыж и цапф лыж, и т. д.). При необходи-
мости обратитесь к дилеру LYNX.

Состояние лыж и коньков

Проверьте состояние лыж, твёрдосплавных
коньков. При обнаружении признаков износа
деталей обратитесь к дилеру LYNX.



ПРЕДОСТЕРЕЖЕНИЕ

Сильно  изношенные  лыжи  и/или

коньки  лыж  ухудшают  управляе-

мость снегохода.

РУЛЕВОЕ УПРАВЛЕНИЕ И ПЕРЕДНЯЯ ПОДВЕСКА
