DESS (Цифровая кодируемая проти-

воугонная система)/ выключатель

двигателя

ПРИМЕЧАНИЕ: Модели с двигателем 550
не оборудованы DESS!
Система DESS со  шнуром  безопасности
предназначена для защиты снегохода от уго-
на и является аналогом ключа зажигания.
При отсоединении колпачка шнура (напри-
мер, в случае падения водителя со снегохо-
да) двигатель останавливается.
Ключ DESS, входящий в комплект постав-
ки снегохода, содержит электронный чип
с уникальным цифровым кодом, постоянно
хранящимся в его памяти. Дилер LYNX за-
носит этот код в память электронного бло-
ка ECM (Блок управления двигателем) сне-
гохода. После считывания и распознавания
кода система позволяет двигателю снего-
хода развивать частоту вращения свыше
3000 об/мин.
При попытке воспользоваться другим клю-
чом DESS двигатель заведётся, но не смо-
жет развить частоту вращения, достаточ-
ную для включения вариатора и движения
снегохода.
Следите за тем, чтобы в колпачке шнура без-
опасности не было грязи и снега.

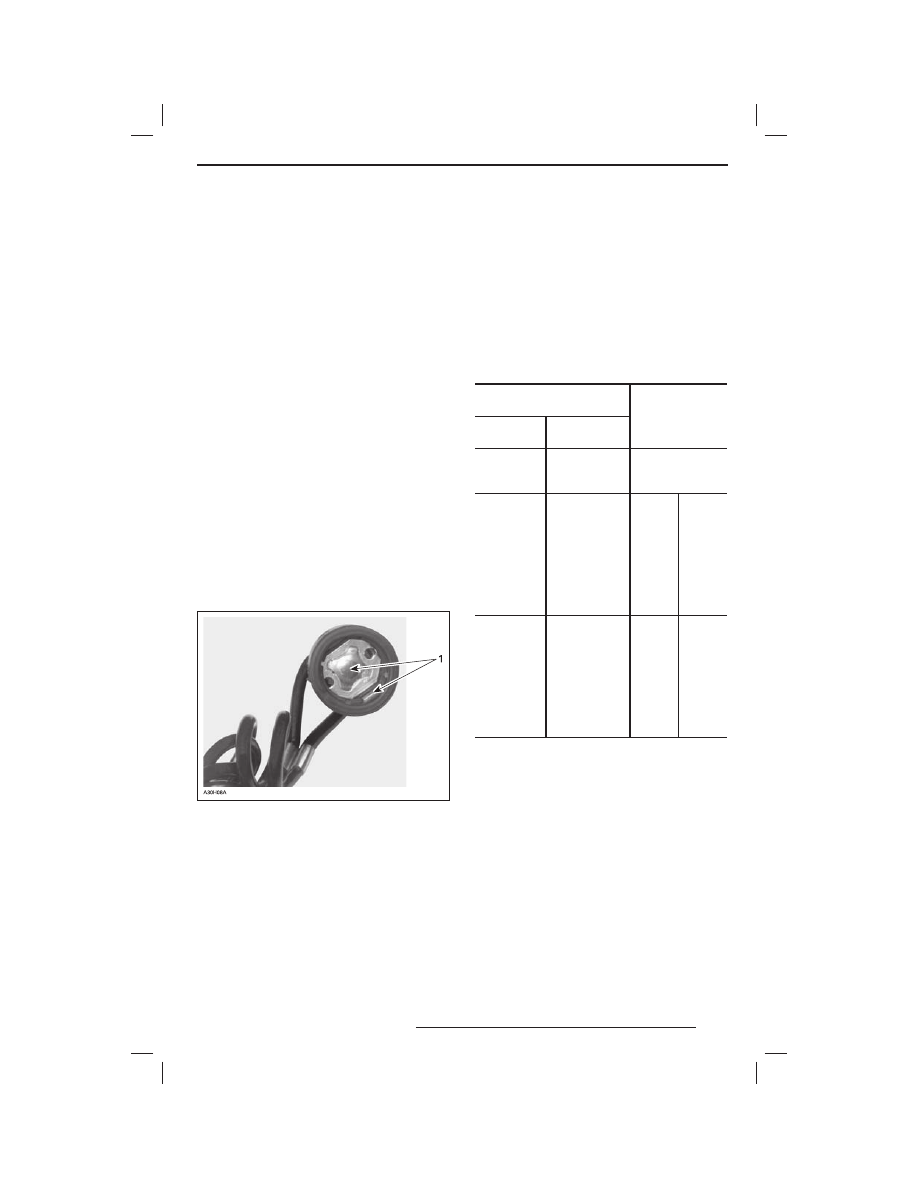

КЛЮЧ DESS
1. Очистите от грязи и снега

Дополнительные ключи системы

DESS

Дилер LYNX может  запрограммировать
в блок ЕСМ 8 ключей.

Мы рекомендуем приобрести дополнитель-
ные ключи у дилера LYNX. Если Вы владе-
ете несколькими снегоходами LYNX, осна-
щёнными системой DESS, дилер может за-
программировать  ключи  таким  образом,
что каждый из снегоходов сможет работать
с ключом другого снегохода.

Коды сигнальной лампы системы

DESS

ПРИМЕЧАНИЕ: Если, несмотря на принятые
меры, предупредительные сигналы не пре-
кращаются, обратитесь к дилеру LYNX.

ПРЕДУПРЕЖДАЮЩИЕ

СИГНАЛЫ

ОПИСАНИЕ

ЗВУКОВОЙ

СИГНАЛ

СООБЩЕНИЕ

НА ДИСПЛЕЕ

2 коротких

WELCOME...

Приветственное

сообщение, пра-

вильный ключ

Перио

дические

 к

оро

т-

кие

 зв

ук

овые

 сигналы



с

длинной

 па

уз

ой

CHECK KEY

Нев

озмо

жно

 опо

зна

ть



кл

ю

ч (

ненадёжный



конт

ак

т)

У

б

едит

есь

, чт

о

кл

ю

ч

не

 загр

язнён

 и

 пра

-

вильно

 у

ст

анов

лен

Перио

дические

 к

оро

т-

кие

 зв

ук

овые

 сигналы



с

коро

тк

ой

 па

уз

ой

BAD KEY

Неправильный

 или



не

запрограммиров

ан

-

ный

 кл

ю

ч

Испо

льз

уйт

е

правиль

-

ный

 (

запрограммиро

-

ванный

кл

ю

ч

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

50

15) Выключатель двигателя

Выключатель имеет нажимно-отжимную кон-
струкцию. Для аварийной остановки двигате-
ля нажмите на кнопку выключателя (положе-
ние OFF) и одновременно нажмите рычаг тор-
моза. Для пуска двигателя кнопку следует пе-
ревести в верхнее положение (ON).

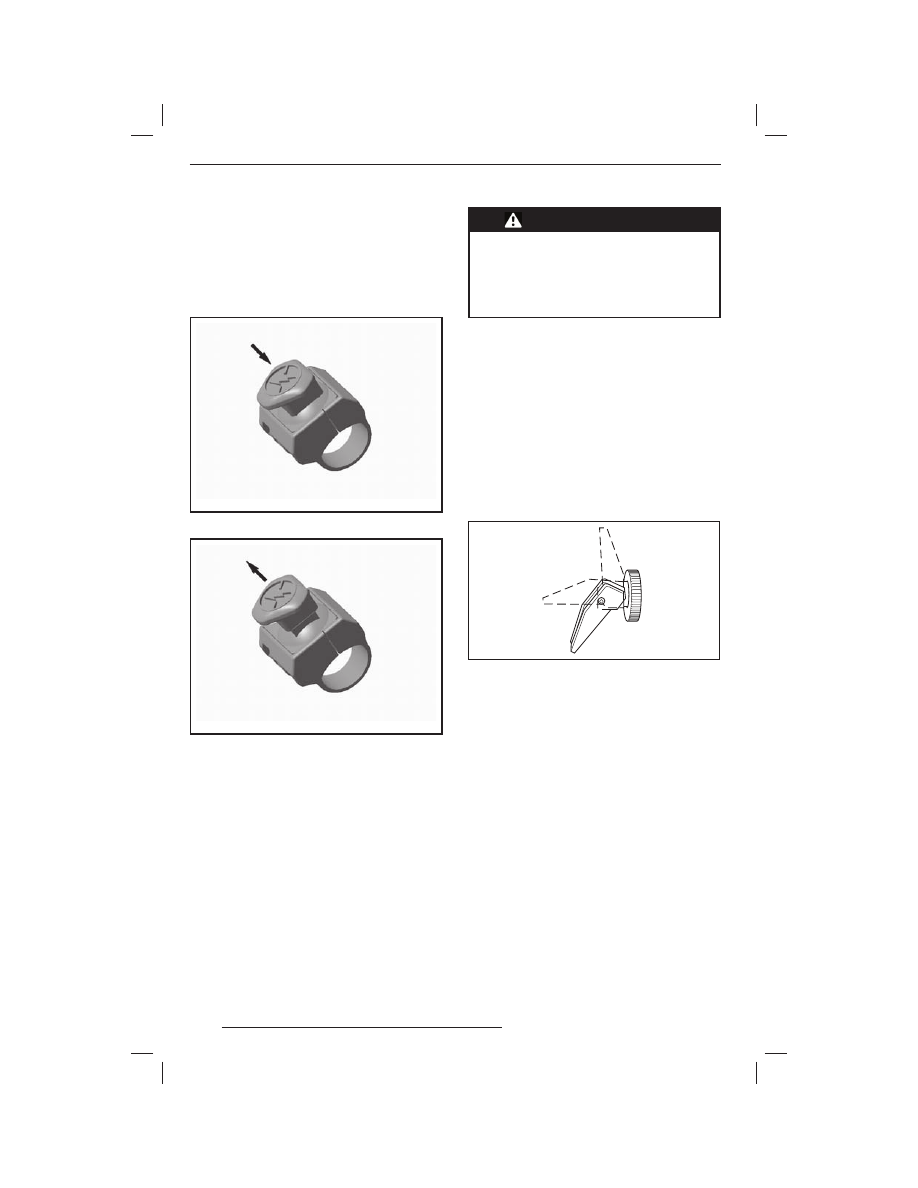

mmo2 007 -009 -038_a

ПОЛОЖЕНИЕ OFF (ВЫКЛЮЧЕНО)

mmo2 007 -009 -038_b

ПОЛОЖЕНИЕ ON (ВКЛЮЧЕНО)

Все водители должны тщательно ознако-
миться с работой этого устройства путём
многократного использования при первой
поездке и в дальнейшем для любой останов-
ки двигателя. Процедура остановки двигате-
ля должна быть освоена водителем на уров-
не рефлекса, чтобы быть готовым восполь-
зоваться ей в экстренной ситуации.



ПРЕДОСТЕРЕЖЕНИЕ

Если поводом для аварийной оста-

новки двигателя послужила какая-

то неисправность, то перед запу-

ском  двигателя  необходимо  най-

ти и устранить её причину. Обра-

титесь за помощью к дилеру LYNX.

16) Рукоятка ручного стартера

Рукоятка ручного стартера находится с пра-
вой стороны снегохода. Для приведения пу-
скового механизма в действие медленно по-
тяните рукоятку до появления ощутимого со-
противления, затем резко дёрните. Медлен-
но верните рукоятку в исходное положение.

17) Рычаг воздушной за-

слонки

См. раздел «УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ».
Трехпозиционный рычаг воздушной заслонки
облегчает пуск холодного двигателя.

1

2

3

A06H1KA

1. OFF (ВЫКЛ)
2. Положение 2
3. Положение 3

Пуск холодного двигателя

ПРИМЕЧАНИЕ: Не нажимайте рычаг дрос-
сельной заслонки при использовании воз-
душной заслонки.
Переместите  рычаг  воздушной  заслонки
в положение «3» и пустите двигатель. Как
только двигатель начнёт работать, переве-
дите рычаг воздушной заслонки в положе-
ние «2». Через несколько секунд (максимум
10) верните рычаг воздушной заслонки в по-
ложение «OFF».
ПРИМЕЧАНИЕ:  При  низкой  температуре
(ниже –20 °С), возможно, потребуется не-
сколько раз переключить рычаг воздушной
заслонки из положения «OFF» в положение
«1» и обратно.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

51

Пуск прогретого двигателя

Пустите двигатель, не прикрывая воздуш-
ную заслонку. Если двигатель не начал рабо-
тать после двух попыток запуска с помощью
ручного стартера или после двух включений
электрического стартера (5 секунд), переме-
стите рычаг воздушной заслонки в положе-
ние «2». Запустите двигатель, не нажимая
рычаг дросселя. Когда двигатель заработа-
ет, полностью откройте воздушную заслон-
ку (положение «OFF»).

18) Крышка топливного бака

Для заправки снегохода топливом отверни-
те крышку. После заправки заверните крыш-
ку и туго затяните её.



ПРЕДОСТЕРЕЖЕНИЕ

Во время заправки топливом дви-

гатель  должен  быть  вык лючен.

Бензин является горючим и взры-

воопасным  продуктом.  Произво-

дите  заправку  на  открытом  воз-

духе  или  в  хорошо  проветривае-

мом помещении. Не курите вбли-

зи топливного бака, не подносите

к нему открытое пламя или искря-

щие предметы. Медленно отвора-

чивайте крышку топливного бака.

Если при этом слышен свист, сви-

детельствующий о наличии избы-

точного давления в баке, покажи-

те  снегоход  дилеру — возможно,

потребуется ремонт. Эксплуатация

снегохода на это время запреще-

на.  Не  переполняйте  топливный

бак; не заправляйте бак доверху,

если собираетесь оставить снего-

ход в теплом помещении. При на-

греве топливо может начать выте-

кать из-под крышки заливной гор-

ловины. Вытирайте все подтеки то-

плива с корпуса снегохода. Регу-

лярно  проверяйте  состояние  то-

пливной системы.

ПРИМЕЧАНИЕ:  Пока  крышка  топливно-
го бака не закрыта и не затянута как сле-
дует, не садитесь на сиденье и не опирай-
тесь на него.

19) Клапан подогрева кар-

бюратора

Клапан подогрева карбюратора должен быть
закрыт всегда, кроме случаев:
–  движение  при  температуре –5...+5 °C

и высокой влажности;

–  движение по глубокому рыхлому снегу;
–  движение следом за другим снегоходом

по глубокому снегу.

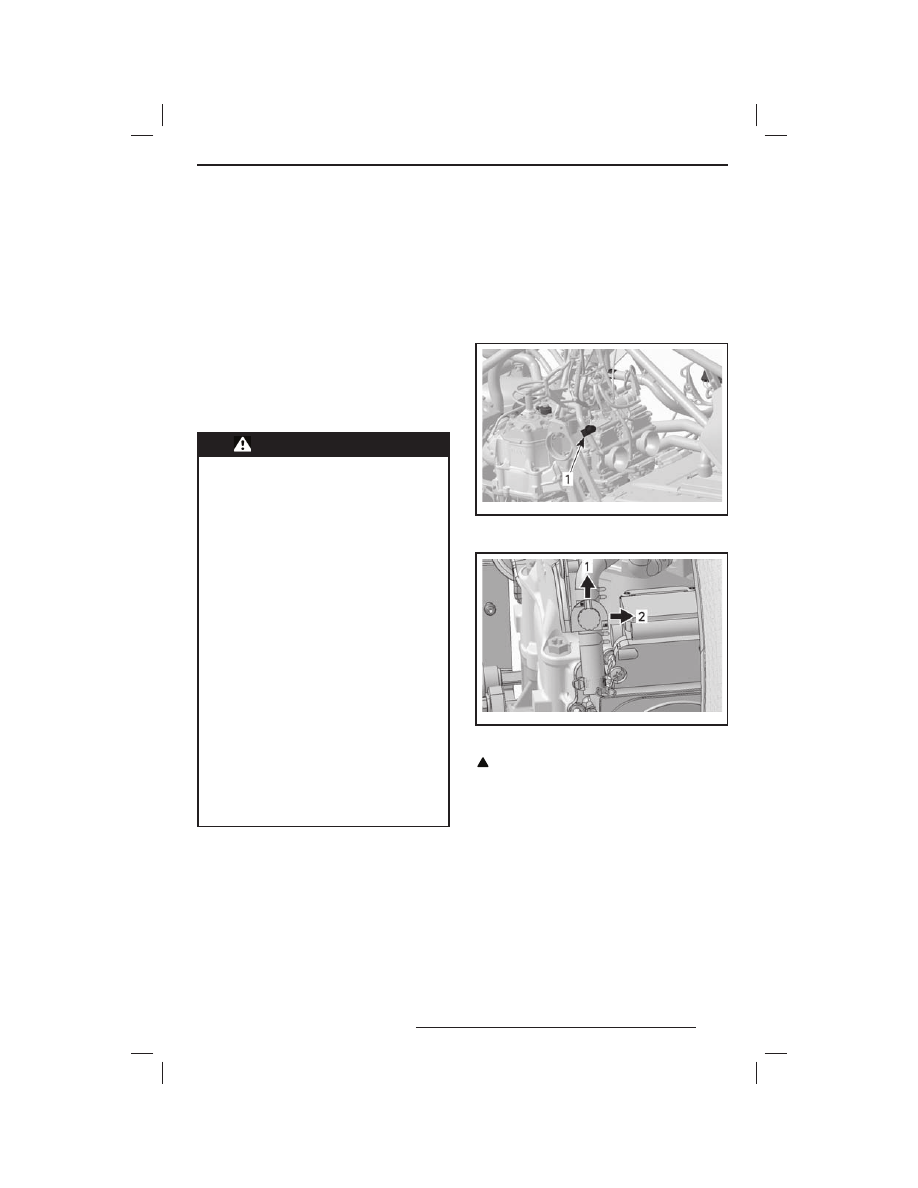

mmo2 007 -009 -018_a

ТИПОВОЙ ВАРИАНТ — СНИМИТЕ КОЖУХ РЕМНЯ
1. Клапан карбюратора

mmo2 007 -009 -039_a

1. Положение ON (ВКЛЮЧЕНО)
2. Положение OFF (ВЫКЛЮЧЕНО)

!

 ОСТОРОЖНО Во время эксплуа-

тации  снегохода  при  температуре

выше 5 °C установите клапан в по-

ложение OFF (ВЫКЛЮЧЕНО).

20) Капот и боковые панели

Капот

Чтобы открыть капот, высвободите фиксато-
ры и сдвиньте капот в направлении перед-
ней части снегохода.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

52

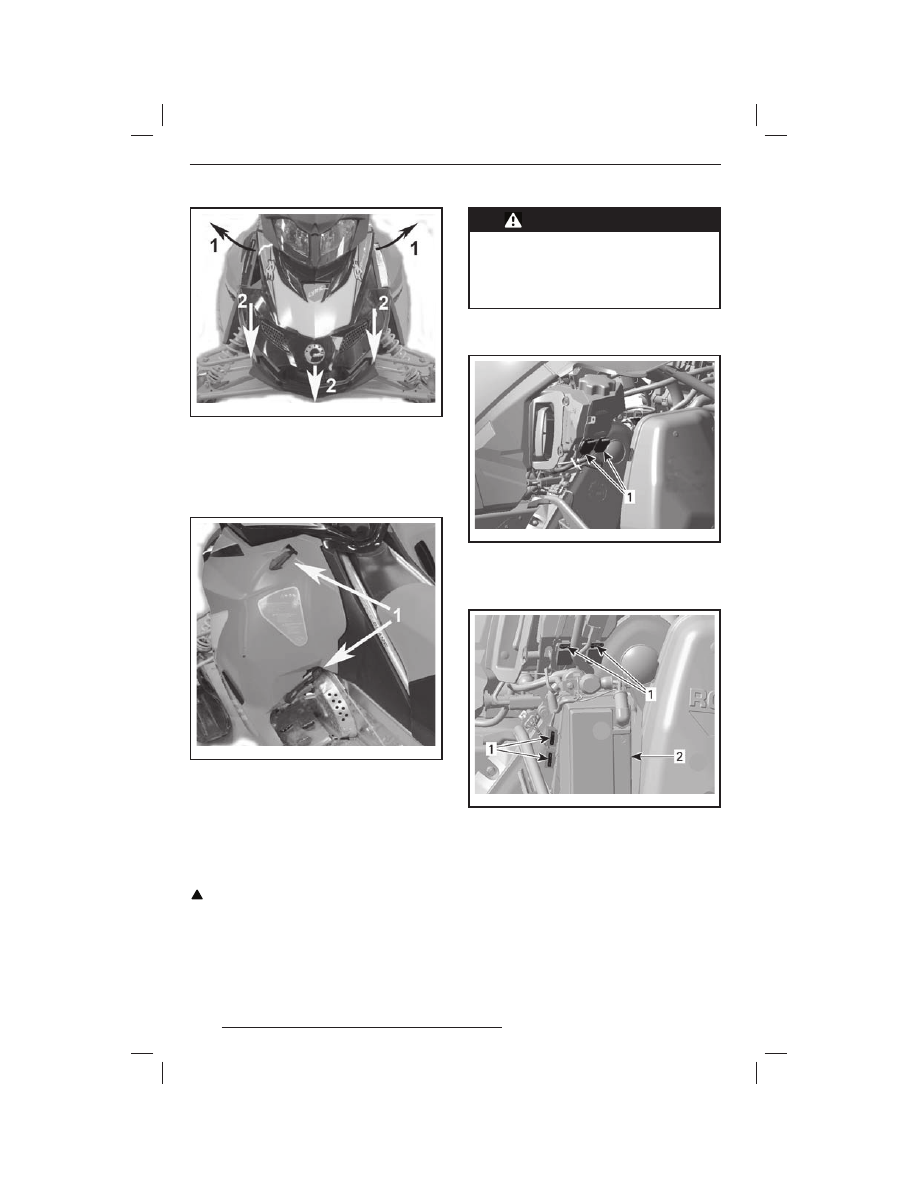

Hoo d

Шаг 1:  Высвободить фиксаторы
Шаг 2:  Сдвинуть капот в направлении перед-

ней части снегохода

Боковые панели

Чтобы открыть боковую панель, оттяните
и отстегните фиксаторы.

Side panels

ТИПОВОЙ ВАРИАНТ
1. Фиксаторы

21) Предохранители

Электрическая система защищена предо-
хранителями, см. «ТЕХНИЧЕСКОЕ ОБСЛУ-
ЖИВАНИЕ»
.
Предохранители расположены в моторном
отсеке.

!

  ОСТОРОЖНО  Не  используйте

п р е д ох р а н и те л ь,  р а с с ч и т а н н ы й

на больший ток — это может приве-

сти к серьёзному повреждению элек-

трических компонентов и/или возго-

ранию снегохода.



ПРЕДОСТЕРЕЖЕНИЕ

Установите  и  устраните  причи-

ну  перегорания  предохранителя,

преж де чем снова пускать двига-

тель. При необходимости обрати-

тесь за помощью к дилеру LYNX.

ВСЕ ДВИГАТЕЛИ

Запуск с помощью ручного стартера

mmo2 007 -009 -017_b

ПРАВАЯ СТОРОНА МОТОРНОГО ОТСЕКА
1. Расположение предохранителей

Запуск с помощью электрического

стартера

mmo2 008 -003 -033_a

ПРАВАЯ СТОРОНА МОТОРНОГО ОТСЕКА
1. Расположение предохранителей
2. Аккумуляторная батарея

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
