33

Для  выбора  режима  счётчика  моточасов
(HrTRIP) нажмите кнопку SET (S).

mmo2 008 -003 -013_c

1. Режим счётчика моточасов (HrTRIP)

Для сброса показаний нажмите и удержи-
вайте кнопку SET (S).

mmo2 008 -003 -013_d

D) Уровень топлива

Столбцовый индикатор непрерывно показы-
вает остаток топлива в баке.

mmo2 008 -003 -020_a

УРОВЕНЬ ТОПЛИВА
1. Диапазон показаний

4) Многофункциональный

цифровой дисплей

На дисплей выводится полезная информа-
ция в режиме реального времени на англий-
ском языке.



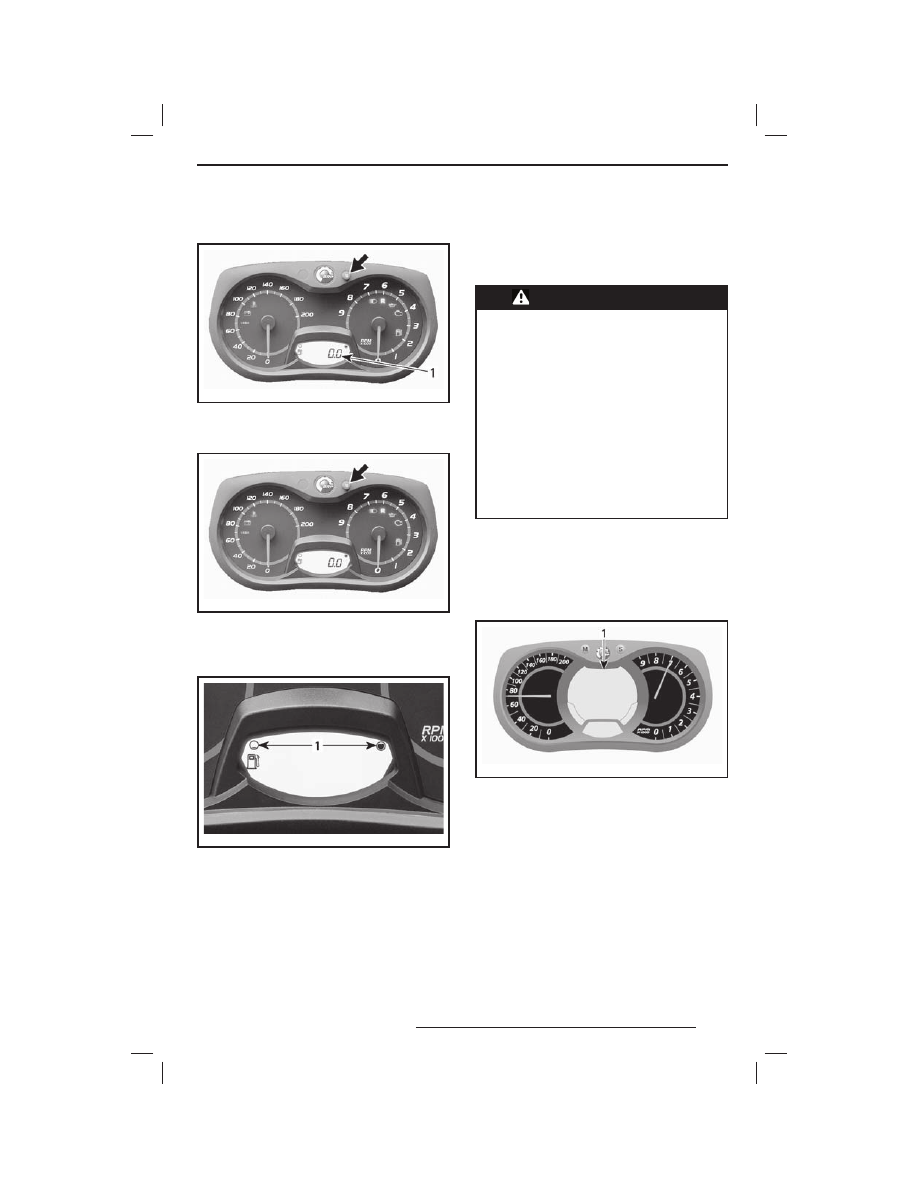

ПРЕДОСТЕРЕЖЕНИЕ

Считывание  информации  с  циф-

рового  дисплея  во  время  движе-

ния отвлекает внимание водителя

от  дороги  и  управления  снегохо-

дом. Это может привести к аварии,

что в свою очередь, к серьёзным

травмам или смерти. Перед считы-

ванием данных с цифрового дис-

плея, убедитесь, что перед Вами

свободное пространство без пре-

пятствий, снизьте скорость до ми-

нимума. Перед тем как проводить

какие -либо  настройки  дисплея,

остановитесь в безопасном месте

вне трассы.

На заводе многофункциональный цифровой
дисплей настроен на вывод показаний в Ме-
трической системе мер, однако, его настрой-
ку можно изменить для вывода показаний
в Британской системе мер. Для этого обра-
титесь к дилеру LYNX.

mmo2 007 -009 -066_u

МНОГОФУНКЦИОНАЛЬНЫЙ АНАЛОГО-
ЦИФРОВОЙ ИНФОРМАЦИОННЫЙ ЦЕНТР
1. Многофункциональный дисплей

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

34

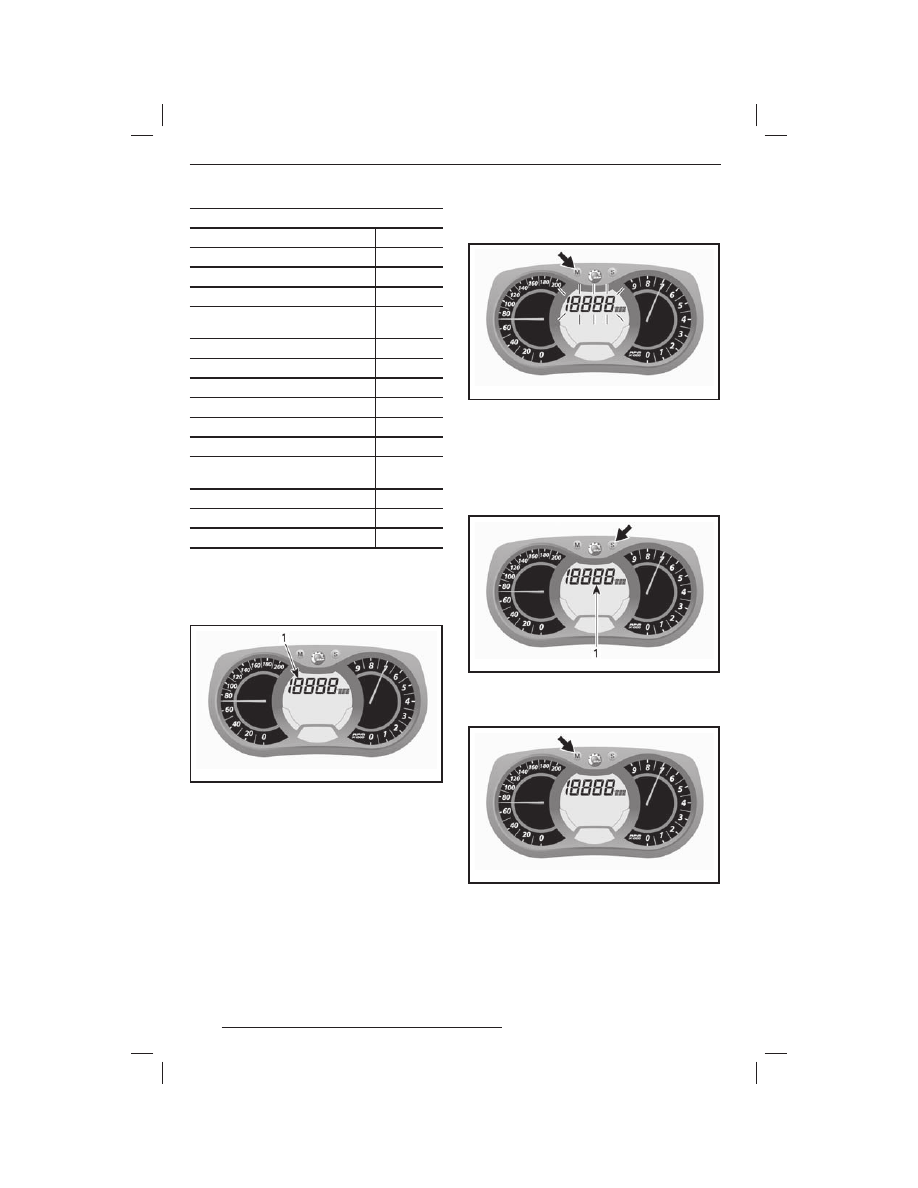

ФУНКЦИИ ДИСПЛЕЯ

ФУНКЦИЯ

РАЗДЕЛ

Спидометр

A)

Тахометр (об/мин)

B)

Одометр

C)

Счётчик пробега за поездку «А»
или «B»

D)

Счётчик моточасов

E)

Уровень топлива

F)

Альтиметр

G)

Максимальная скорость

H)

Средняя скорость

I)

Степень обогрева рукояток руля

J)

Степень обогрева рычага дрос-
сельной заслонки

K)

Средний расход топлива

L)

Суммарный расход топлива

M)

Дисплей сообщений

N)

A) Спидометр

В дополнение к аналоговому спидометру
скорость также может быть показана на мно-
гофункциональном дисплее.

mmo2 007 -009 -066_b

1. Отображение скорости

Чтобы вывести на дисплей скорость снего-
хода, выполните следующее:

Нажмите кнопку MODE (M) для смены ре-
жима.

mmo2 007 -009 -066_m

ПРИМЕЧАНИЕ: Показания на дисплее будут
«мигать» примерно 5 секунд, затем дисплей
вернётся к показаниям прежде выбранно-
го режима, если не выбрать новый режим.
Нажмите кнопку SET (S) для выбора режи-
ма спидометра.

mmo2 007 -009 -066_n

1. Режим спидометра (Km/h/MPH)

Для подтверждения выбора режима нажми-
те кнопку MODE (M) или подождите 5 секунд.

mmo2 007 -009 -066_o

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

35

B) Тахометр (RPM)

В дополнение к аналоговому тахометру ча-
стота вращения также может быть показана
на многофункциональном дисплее.

mmo2 007 -009 -066_b

1. Показания тахометра

Чтобы вывести на дисплей частоту враще-
ния коленвала двигателя, выполните сле-
дующее:
Нажмите кнопку MODE (M) для смены ре-
жима.

mmo2 007 -009 -066_m

ПРИМЕЧАНИЕ: Показания на дисплее будут
«мигать» примерно 5 секунд, затем дисплей
вернётся к показаниям прежде выбранно-
го режима, если не выбрать новый режим.
Нажмите кнопку SET (S) для выбора режи-
ма тахометра.

mmo2 007 -009 -066_n

1. Режим тахометра

Для подтверждения выбора режима нажми-
те кнопку MODE (M) или подождите 5 секунд.

mmo2 007 -009 -066_o

C) Одометр

Измеряет общий пробег снегохода в кило-
метрах или милях.
Для выбора режима одометра нажмите кноп-
ку SET (S).

mmo2 007 -009 -066_p

1. Режим одометра (Km/Mi)

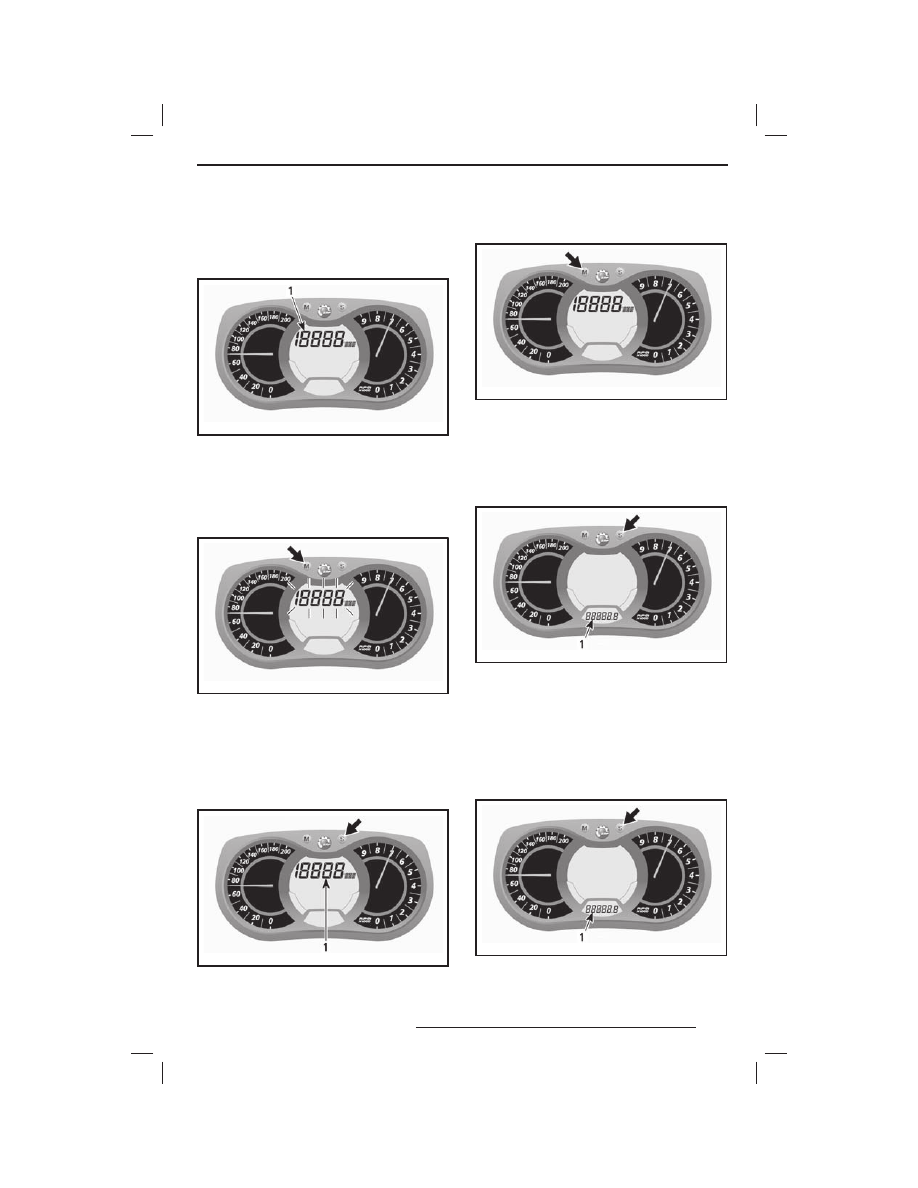

D)  Счётчик пробега за поездку «A»

или «B»

Показывает пробег снегохода с момента по-
следнего сброса показаний.
Для  выбора  режима  счётчика  пробега
за поездку (TRIP A/TRIP B) нажмите кноп-
ку SET (S).

mmo2 007 -009 -066_p

1. Режим счётчика пробега за поездку (TRIP A/
TRIP B)

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

36

Для сброса показаний нажмите и удержи-
вайте кнопку SET (S).
ПРИМЕЧАНИЕ: На моделях с двигателями
E-TEC при сбросе показаний счётчика про-
бега за поездку TRIP B происходит также
сброс показаний СУММАРНОГО РАСХОДА
ТОПЛИВА.

mmo2 007 -009 -066_k

E) Счётчик моточасов

Показывает наработку двигателя с момента
последнего сброса показаний.
Для  выбора  режима  счётчика  моточасов
(HrTRIP) нажмите кнопку SET (S).

mmo2 007 -009 -066_p

1. Режим счётчика моточасов (HrTRIP)

Для сброса показаний нажмите и удержи-
вайте кнопку SET (S).

mmo2 007 -009 -066_k

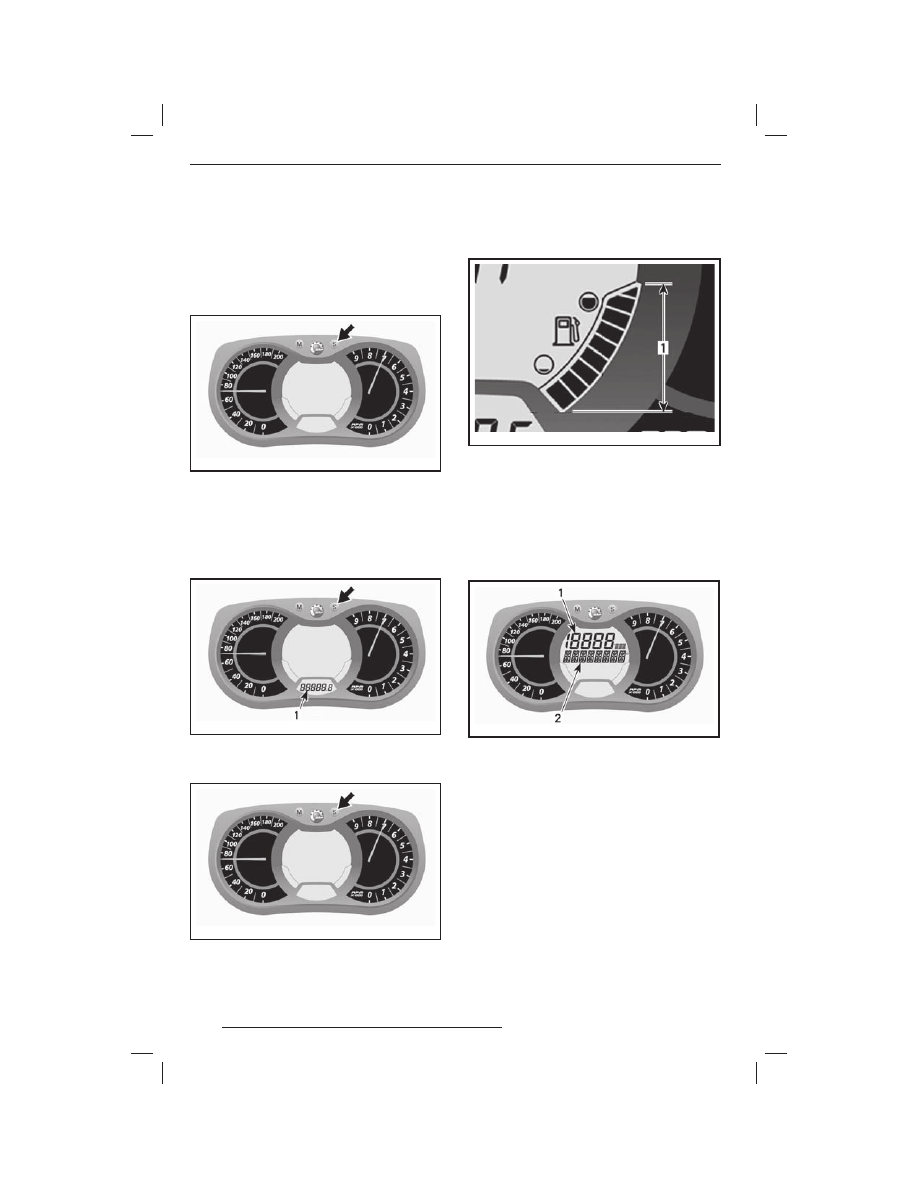

F) Уровень топлива

Столбцовый индикатор непрерывно показы-
вает остаток топлива в баке.

mmo2 007 -009 -042_a

УРОВЕНЬ ТОПЛИВА
1. Диапазон показаний

G) Альтиметр

Показывает высоту над уровнем моря в ме-
трах или футах.
Высота над уровнем моря может быть выве-
дена на индикатор 1 или индикатор 2 мно-
гофункционального дисплея.

mmo2 007 -009 -066_q

МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ
1. Индикатор 1
2. Индикатор 2

Вывод на индикатор 1
Для вывода показаний альтиметра на инди-
катор 1
 выполните следующее.
Нажмите кнопку MODE (M) для смены ре-
жима.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
