REAR SUSPENSION/TRACK/TRACTION

7.30

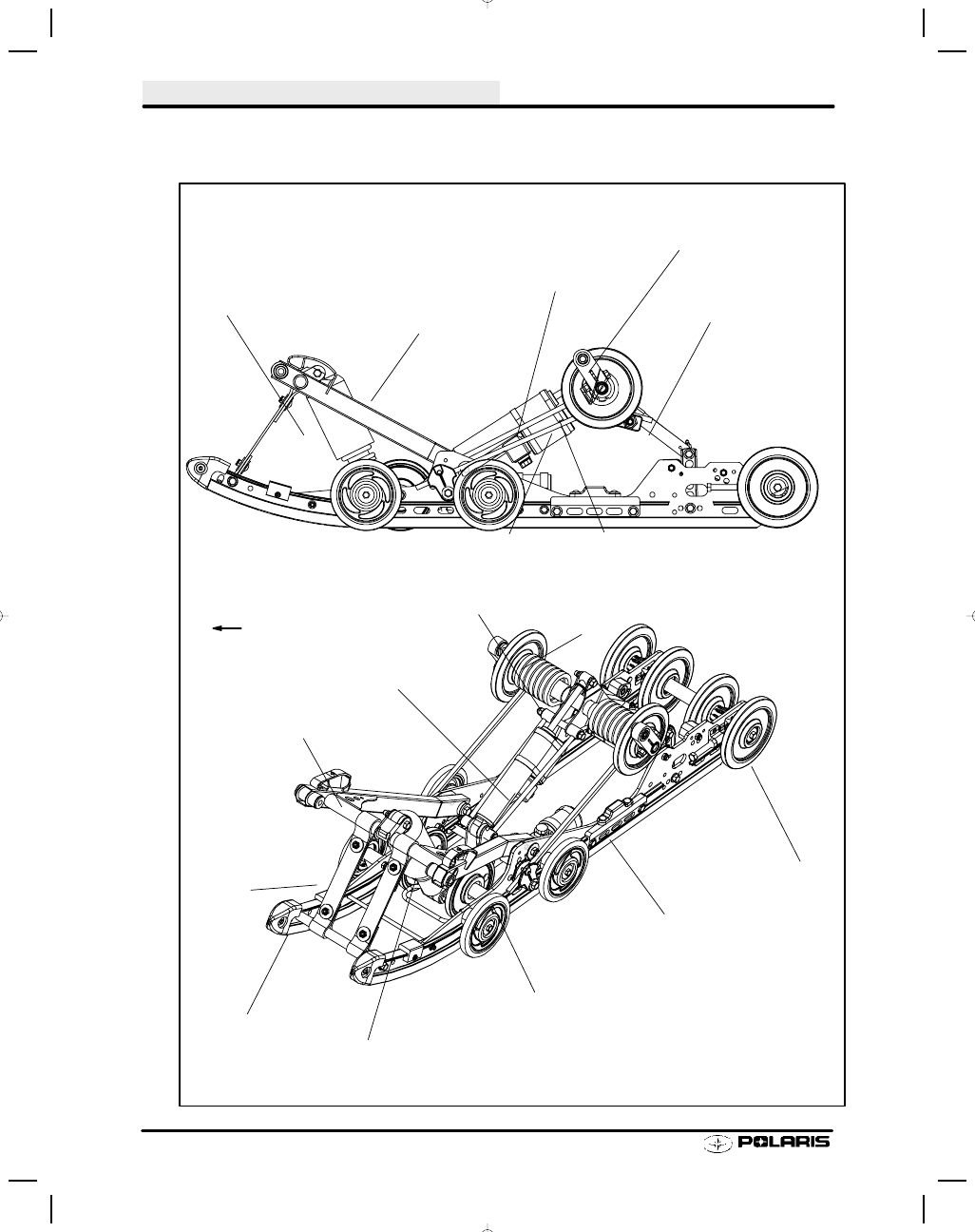

Rear Suspension Components - Pro X

Rear Torsion Spring

Limiter
Strap

Front Track Shock

Forward

Rear Track Shock

Rear Torque
Arm

Front Track Shock

Limiter
Strap

Rear Torsion Spring

Rear Track Shock

Idler Wheel

Slide Rail

Hi-fax

Rail
Bumper

Front
Torque Arm

Carrier Wheel

Rear Shock Reservoir

Rear Xtra Travel Arm (XTA)

REAR SUSPENSION/TRACK/TRACTION

7.31

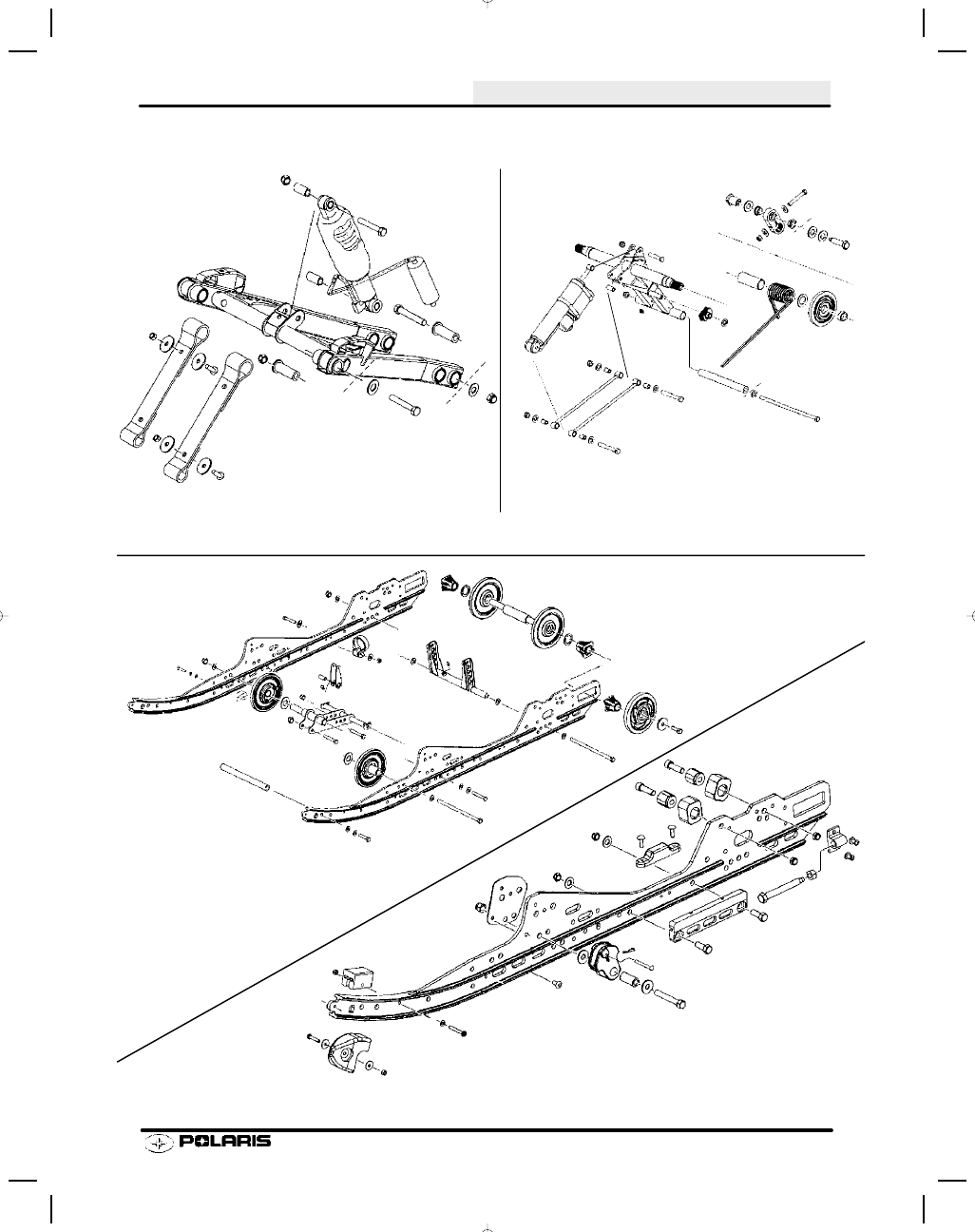

Rear Suspension Exploded View - Pro X Style

Pro X Front Torque Arm

Pro X Rear Torque Arm

Pro X Rear Suspension rail assembly

REAR SUSPENSION/TRACK/TRACTION

7.32

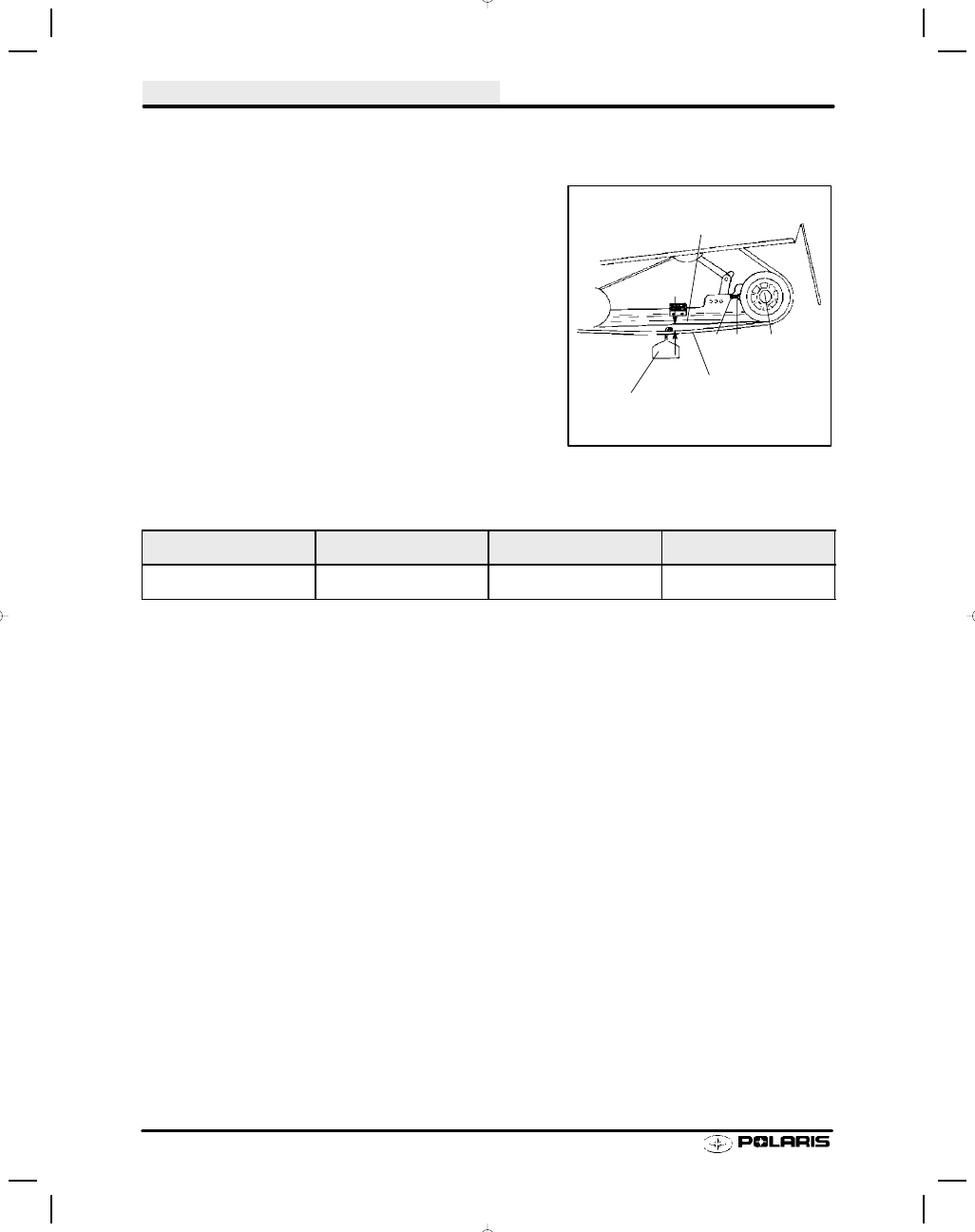

Track Tension

Tension adjustments should be made only after the track is warmed up and limber. Always inspect track alignment
after track tension adjustment.

1.

Turn the machine off.

2.

Lift the rear of the machine and safely support it off the
ground.

3.

Place a 10 lb. (4.5 kg) downward pressure on the track at a
point approximately 16

s (40.6 cm.) ahead of the center of

the rear idler wheel (D).

4.

Check for11/4 -- 1 1/2

s (3.175 -- 3.81 cm.) slack between the

inside of the track clip and the Hi-Fax (C). NOTE: Measure
at the point where the weight is hanging.

If the track needs adjustment:

5.

Loosen rear idler shaft bolts (D) on both sides of the
machine.

6.

Loosen track adjusting bolt locknuts (A).

7.

Tighten or loosen the track adjusting bolts (B) evenly as
necessary to obtain proper track tension.

8.

Tighten idler shaft bolts and adjuster bolt locknuts.

Track Tension Data

Suspension

(Refer to Chapter 1 for type)

Weight

Measurement Location

Measurement

Pro X 121”

10 lbs. (4.54 kg)

16

s ahead of rear idler shaft

1 1/4 -- 1 1/2

s

(3.175 -- 3.81 cm.)

C

B

A

D

10 lb. Weight
(4.5 kg)

Track

Hi-fax

REAR SUSPENSION/TRACK/TRACTION

7.33

Hi-Fax Inspection / Replacement

Hi-Fax Replacement - All Models

Hi-Fax replacement on all Polaris models is similar.
When any area of the Hi-Fax is worn to 1/8

s (.3 cm.), it

should be replaced. This will save wear on other vital
components.

The slide rail is designed to operate in conditions with ad-
equate snow cover to provide sufficient lubrication. Ex-
cessive wear may be due to improper alignment, improp-
er track adjustment or machine operation on surfaces
without snow.

Replace Hi-Fax when worn to 7/16

s (1.11 cm.) on PRO

X suspensions.

Hi Fax Wear Limit

7/16

s (1.1 cm.)

440 Pro X PN 5521577--309

440 Pro X Fan / 600 Pro X
PN 5521603--309

WIde Hi--Fax for Ice Racing
5521587--309

7/16

s (1.1 cm)

Suggested Hi Fax Wear Limit:

Pro X -- 7/16

s (1.1cm.)
