53



ПРЕДОСТЕРЕЖЕНИЕ

Во избежание травм не пытайтесь

поднять  тяжёлый  снегоход  в  оди-

ночку.  Пользуйтесь  подъёмными

устройствами  и  приспособлени-

ями  или  позовите  кого-нибудь  на

помощь.

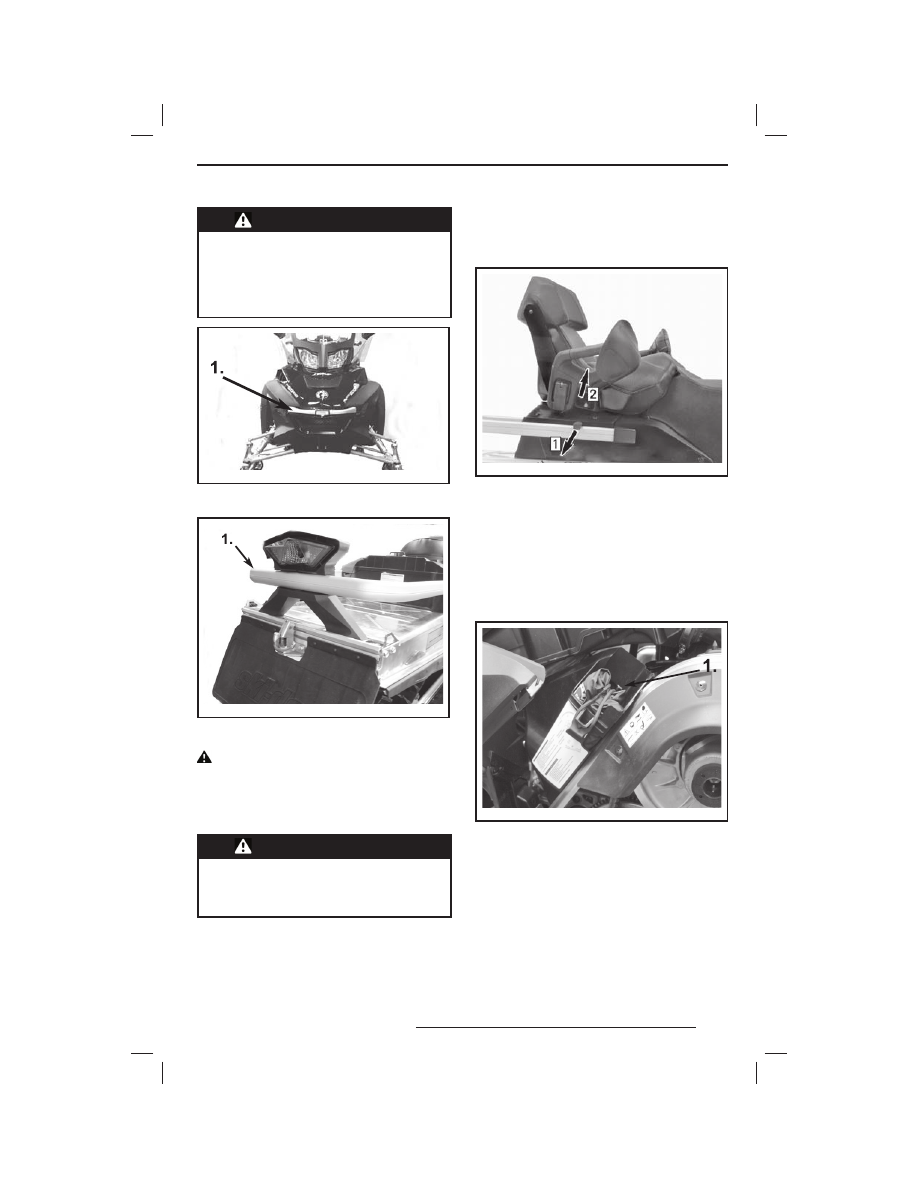

Fron t

ПЕРЕДНЯЯ ЧАСТЬ
1. Рукоятка/бампер

Re ar

ЗАДНЯЯ ЧАСТЬ
1. Рукоятка/бампер

  ОСТОРОЖНО  Запрещается  ис-

пользовать  лыжи  для  буксировки

или подъёма снегохода.

23) Багажное отделение

Расположено за водительским сиденьем.



ПРЕДОСТЕРЕЖЕНИЕ

Багажное  отделение  должно  быть

надёжно  закрыто.  Не  оставляйте

в багажном отделении острые, тя-

жёлые или хрупкие предметы.

Чтобы  открыть  крышку,  необходимо  потя-
нуть и удерживать резиновый фиксатор, за-
тем поднять правую часть крышки или пас-
сажирского сиденья, если установлено.

mmo2 009 -004 -024_a

1. Потяните резиновый фиксатор
2. Поднимите правую часть крышки

24) Комплект возимых ин-

струментов

Снегоход  укомплектован  инструментами,
необходимыми  для  проведения  основных
операций по техническому обслуживанию.
Сумка  с  инструментами  закреплена  на  за-
щитном кожухе шкива вариатора.

Toolkit

1. Комплект инструментов

25) Место для хранения све-

чей зажигания

В  комплекте  инструментов  предусмотре-
но  место  для  хранения  свечей  зажигания.
В  нем  они  сохраняются  сухими  и  защище-
ны от ударов, которые могут нарушить регу-
лировку зазора между электродами или по-
вредить свечи.
ПРИМЕЧАНИЕ: Запасные свечи зажигания
не входят в комплект поставки снегохода.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

54

ПРИМЕЧАНИЕ: Перед установкой свечи за-
жигания проверьте искровой зазор (см. раз-
дел «ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ»).
ПРИМЕЧАНИЕ: Commander Limited: Свечи
зажигания находятся в комплекте Army.

  ОСТОРОЖНО  Не  пытайтесь  ре-

гулировать зазор свечи зажигания.

26) Запасной ремень вариа-

тора

Запасной  ремень  можно  хранить  в  багаж-
ном отделении под сиденьем.
ПРИМЕЧАНИЕ:  Запасной  ремень  вариа-
тора не входит в комплект поставки снего-
хода. (Запасной ремень вариатора постав-
ляется  вместе  со  снегоходом Commander
Limited)

  ОСТОРОЖНО  Убедитесь,  что

вещи,  которые  хранятся  в  багаж-

ном  отделении  не  повредят  запас-

ной ремень вариатора.

Spar e_drive belt

27) Щитки и кожухи



ПРЕДОСТЕРЕЖЕНИЕ

Пуск  и  работа  двигателя  с  нена-

дёжно  установленным/закреплён-

ным  кожухом  ремня  вариатора,

с  открытым  или  снятым  кожухом

тормозного  диска,  снятым  или  от-

крытым  капотом,  снятыми  или  от-

крытыми  боковыми  панелями  ка-

тегорически запрещается.

Некоторые узлы снегохода ограждены щит-
ками и кожухами. Эти защитные устройства
нужны  для  того,  чтобы  предотвратить  за-
хват одежды водителя или пассажира дви-
жущимися  деталями  механизмов  и  обе-
речь водителя или пассажира от случайно-
го прикосновения к сильно нагретым дета-
лям двигателя.

Все щитки и кожухи должны всегда стоять
на своём месте. Не регулируйте движущие-
ся детали снегохода при работающем дви-
гателе.

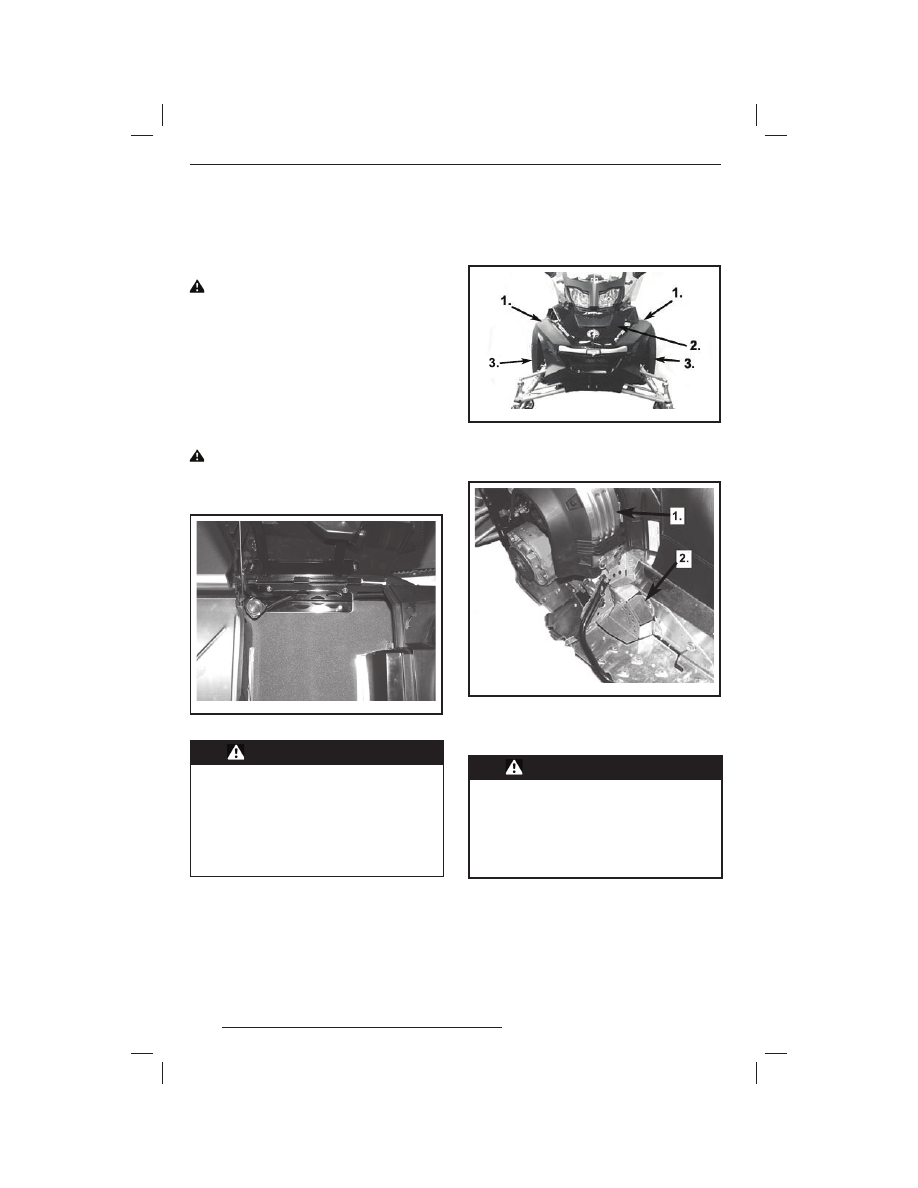

Fron t b

ТИПОВОЙ ВАРИАНТ
1. Верхние боковые панели
2. Капот
3. Боковые панели

Be lt guard

1. Кожух ремня вариатора
2. Кожух тормозного диска

28) Гусеница



ПРЕДОСТЕРЕЖЕНИЕ

НЕ  УСТАНАВЛИВАЙТЕ  шипы  на

нерекомендованный  тип  гусениц.

Установка шипов на нерекомендо-

ванный  тип  гусеницы  увеличива-

ет  опасность  её  разрыва,  что  мо-

жет  привести  к  серьёзным  трав-

мам или гибели.

Перед установкой шипов проконсультируй-
тесь у официального дилера LYNX.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

55

Компания BRP не  рекомендует  двигаться
длительное  время  с  высокой  скоростью
на  снегоходах,  оснащённых  гусеницами  с
увеличенными  грунтозацепами,  по  трассе,
уплотнённому снегу или льду.
В  случае  необходимости  такого  движения
снизьте  скорость  и  постарайтесь  сокра-
тить протяжённость такого участка.

  ОСТОРОЖНО  При  движении

по  плотному  снежному  покрову  на

грунтозацепы  приходится  большая

нагрузка, в результате чего они пе-

регреваются.  Не  рекомендуем  вы-

водить  снегоход  с  увеличенными

грунтозацепами  на  трассы  с  уплот-

нённым  снегом  и  двигаться  по  ним

длительное время, так как это при-

водит  к  повреждению  и  разруше-

нию гусеницы.

Инструкции по уходу за гусеницей содер-
жатся в параграфах «ГУСЕНИЦА» и «НА-
ТЯЖЕНИЕ  И ЦЕНТРОВКА ГУСЕНИЦЫ»

раздела «ТЕХНИЧЕСКОЕ ОБСЛУЖИВА-
НИЕ»
 настоящего Руководства.

29) Пассажирское сиденье

ТОЛЬКО

ДЛЯ GRAND TOURER И

COMMANDER (ОПЦИЯ)



ПРЕДОСТЕРЕЖЕНИЕ

Сидя  на  снегоходе  пассажир  дол-

жен иметь возможность опираться

ногами  на  подножки  и  держаться

руками  за  поручни.  Соблюдение

этих  требований  позволяет  пре-

дотвратить  возможное  падение

пассажира со снегохода.

Снятие пассажирского сиденья

Для снятия пассажирского сиденья выпол-
ните следующее:

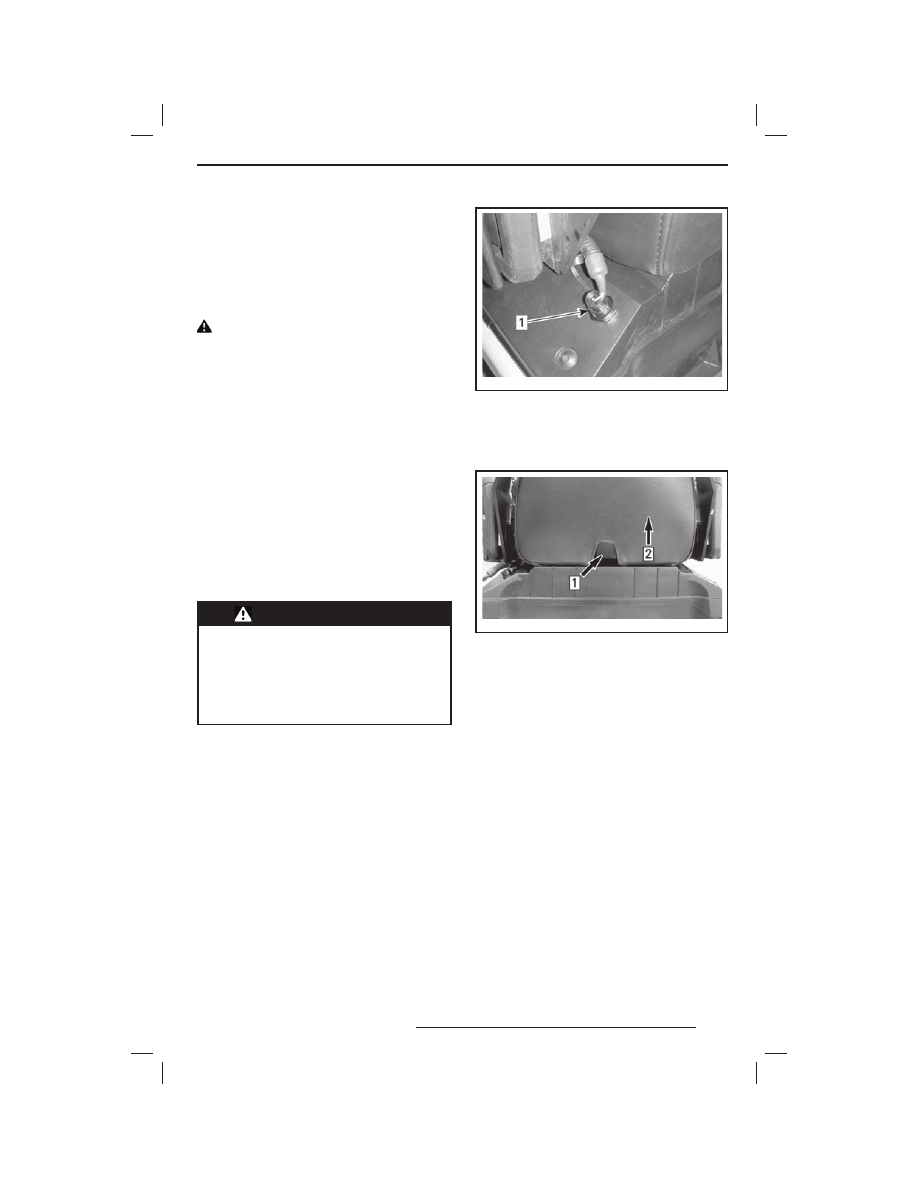

1.  Отсоедините  разъем  аксессуаров.  Для

этого поверните корпус разъёма против
часовой стрелки.

ПРИМЕЧАНИЕ:  Разъем  находится  на  ле-
вой части багажного отделения.

200 9-004-0 16

1. Разъем аксессуаров

2.  Установите  резиновую  заглушку  на

разъем.

3.  Нажмите на рычажок замка и подними-

те заднюю часть сиденья.

200 9-004-0 17

1. Нажмите на рычажок
2. Приподнимите заднюю часть сиденья

4.  Сдвиньте сиденье назад.

Установка пассажирского сиденья

Для  установки  пассажирского  сиденья  вы-
полните следующее:
1.  Расположите  пассажирское  сиденье

над крышкой багажного отделения.

2.  Слегка  наклоните  пассажирское  сиде-

нье вперёд, вставьте крючки сиденья в
пазы крышки багажного отделения.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

56

200 9-004-0 18

1. Крючок сиденья
2. Паз

3.  Сдвиньте сиденье вперёд по направле-

нию к водительскому сиденью и нажми-
те на заднюю часть, чтобы защёлкнуть
крепление сиденья.

ПРИМЕЧАНИЕ:  При  правильной  установ-
ке сиденья Вы должны услышать характер-
ный  щелчок.  Попробуйте  сдвинуть  сиде-
нье,  чтобы  проверить,  надёжно  ли  оно  за-
креплено.



ПРЕДОСТЕРЕЖЕНИЕ

Перед каждой поездкой проверяй-

те  надёжность  крепления  сиде-

нья.

4.  Присоедините разъем аксессуаров.

30) Поручни пассажирского

сиденья

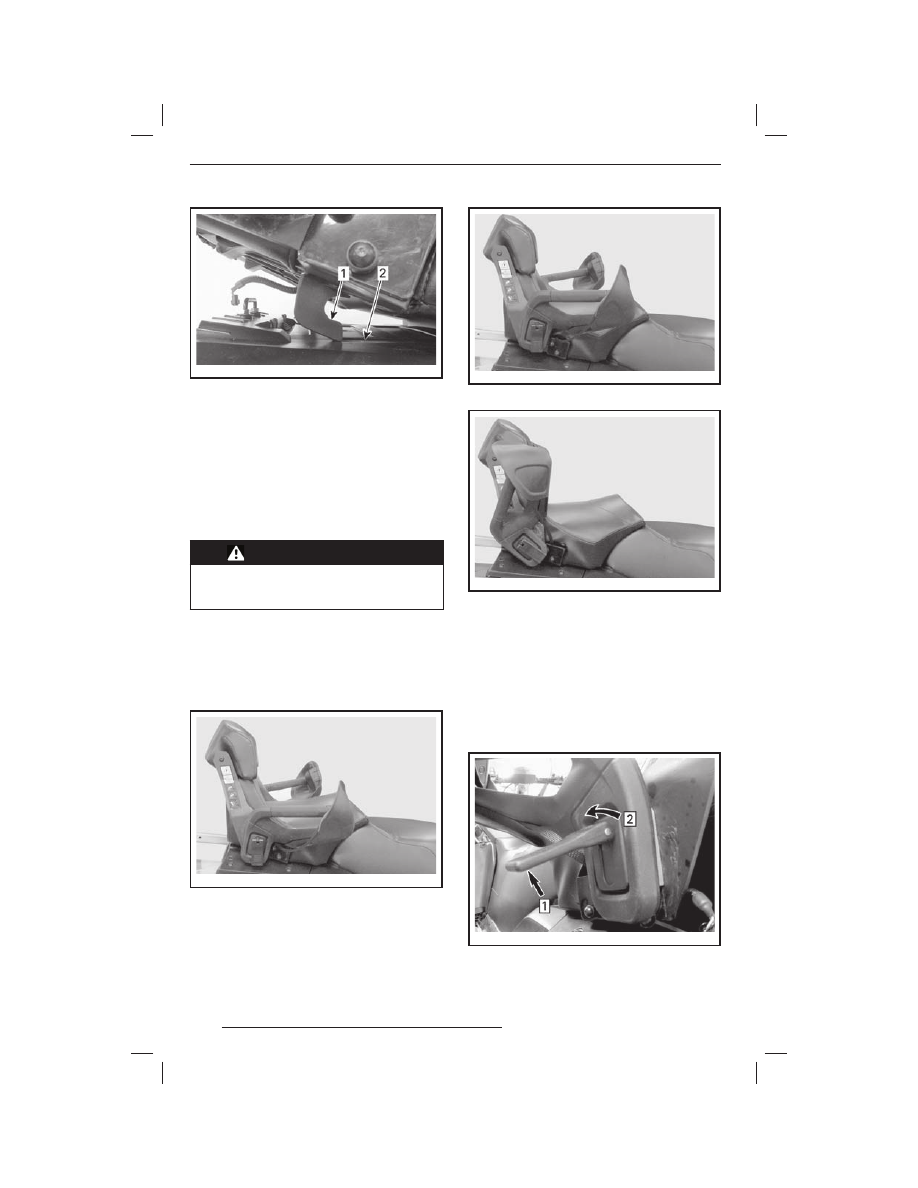

Поручни могут быть зафиксированы в трёх
положениях:

LO W

НИЖНЕЕ

HIGH

ВЕРХНЕЕ

UP

ПОРУЧНИ ПОДНЯТЫ

Для установки поручней в желаемое поло-
жение:
1.  Поднимите  рычажок  и  поверните  его

на несколько оборотов против часовой
стрелки, пока поручень не сможет сво-
бодно двигаться.

2.  В  соответствии  с  табличкой  на  правой

части спинки установите поручни в же-
лаемое положение.

200 9-004-0 22

1. Поднимите рычажок
2. Ослабьте крепление поручня, поворачивая
рычажок против часовой стрелки

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
