Снегоход Lynx Xtrim Commander 600 SDI Limited. Инструкция - часть 10





41

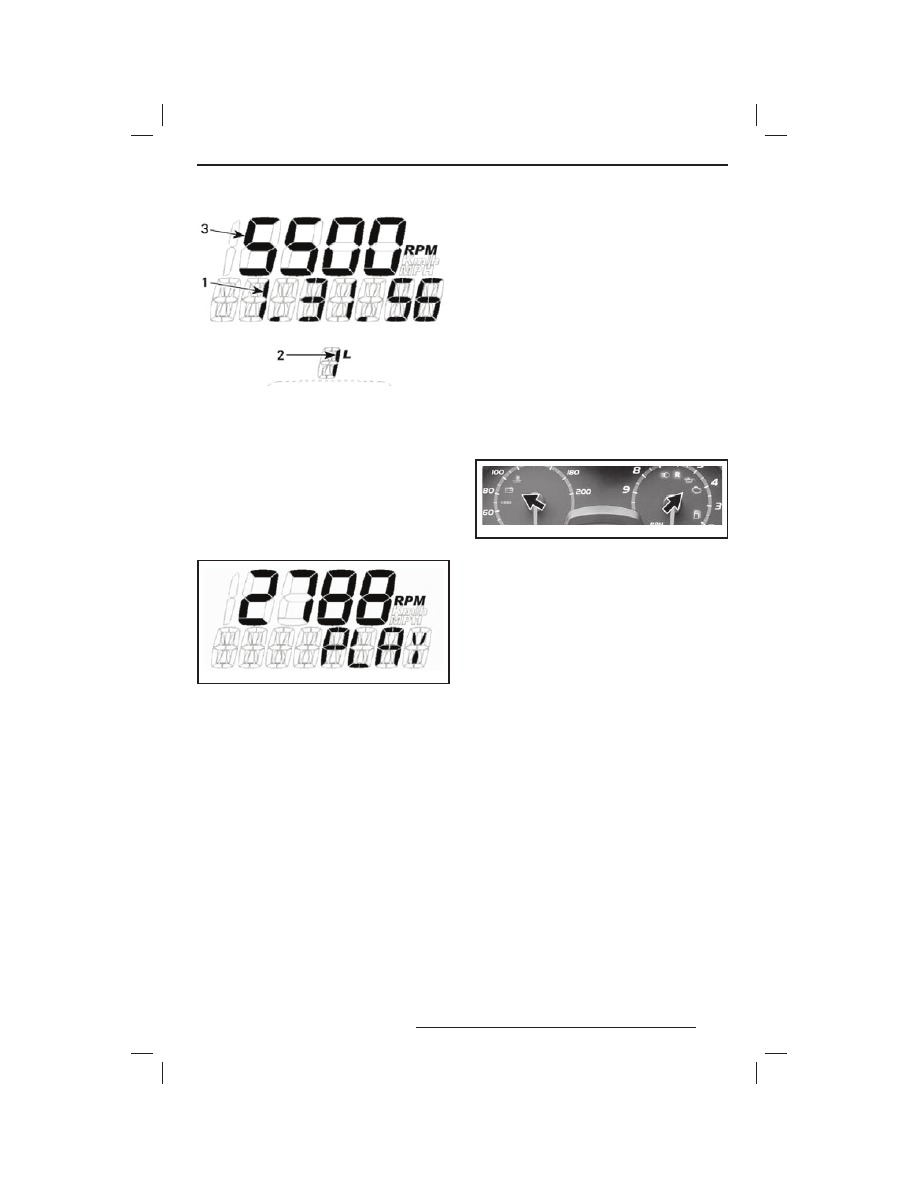

РЕЖИМ ЗАПИСИ
1. Продолжительность записи
2. Сессия
3. Выбранный параметр

Чтобы  начать  новую  сессию,  нажмите  и
держите кнопку SET (S), пока на дисплее не
появится  надпись REC. Повторите  проце-
дуру записи, описанную выше.
Просмотр записанных данных:
1.  Выберите

режим

воспроизведения

PLAY.

mmo2 008 -007 -005_a

РЕЖИМ ВОСПРОИЗВЕДЕНИЯ PLAY

2.  Нажмите кнопку MODE (M) — начинается

воспроизведение записанных данных.

Все  записанные  данные  (спидометр,  та-
хометр  и  предварительно  установленная
функция  (на  дисплее 1)) выводятся  одно-
временно.
3.  Для  остановки  воспроизведения  на-

жмите кнопку SET (S) или нажмите кноп-
ку MODE (M), если хотите просмотреть
данные, записанные в другой сессии.

ПРИМЕЧАНИЕ:  При  нажатии  кнопки SET
(S)  останавливается  отсчёт  времени  вос-
производимой  сессии,  на  дисплей  выво-
дится  продолжительность  записи  данной
сессии,  затем  через 5 секунд  автоматиче-
ски переходит к показу данных следующей
записанной сессии.
После того как будут воспроизведены дан-
ные  всех  сессий,  на  дисплее  появится  со-
общение STOP.

Чтобы  повторить  просмотр  записанных
данных,  нажмите  кнопку SET (S) для  воз-
врата в режим воспроизведения PLAY. По-
вторите  процедуру  воспроизведения,  опи-
санную выше.
Для  записи  новых  сессий  нажмите  кнопку
SET (S) для перехода в режим записи REC.
Повторите процедуру записи, которая опи-
сана выше.
Для  выхода  из  режима  записи  нажмите  и
удерживайте 5 секунд кнопку SET (S) — на
дисплей  будет  выведен  ранее  выбранный
режим.

5) Сигнальные лампы

Информируют  о  возникновении  неисправ-
ности  той  или  иной  системы  или  других
условиях.

mmo2 008 -003 -024_a

ТИПОВОЙ ВАРИАНТ — СИГНАЛЬНЫЕ ЛАМПЫ

Сигнальная  лампа  может  загораться  одна
или  в  сочетании  с  другими  сигнальными
лампами.
Для  привлечения  Вашего  внимания  также
будут  подаваться  звуковые  сигналы  и  на
дисплей (в зависимости от модели инфор-
мационного  центра)  будут  выводиться  со-
ответствующие сообщения.
Подробное  описание  звуковых  сигналов  и
сообщений приведено ниже в таблице.
ПРИМЕЧАНИЕ:  Вывод  сообщений  может
отсутствовать на некоторых моделях.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

42

СИГНАЛЬНАЯ

ЛАМПА

ВКЛЮЧЕНА

ЗВУКОВОЙ

СИГНАЛ

СООБЩЕНИЕ НА ДИС-

ПЛЕЕ (только комплек-

тации X и Limited)

ОПИСАНИЕ

4 коротких

звуковых сиг-

нала каждые

5 минут

LOW OIL

Двухтактные двигатели: Низкий уровень ин-
жекционного масла. Остановите снегоход в
безопасном месте, пополните запас инжек-
ционного масла.

Четырехтактные  двигатели:  Низкое  давле-
ние масла в системе смазки двигателя. Оста-
новите  снегоход  в  безопасном  месте,  про-
верьте  уровень  масла  в  двигателе.  Долей-
те  масло  до  требуемого  уровня.  Если  уро-
вень  масла  в  норме,  прекратите  эксплуата-
цию  снегохода  и  обратитесь  к  авторизован-
ному дилеру Lynx.

Низкий  уровень  топлива.  Индикатор  уровня
топлива показывает одно деление. Как мож-
но раньше заправьте снегоход топливом.

Включён дальний свет фар.

4 коротких

звуковых сиг-

нала

ENGINE OVERHEAT

Перегрев  двигателя,  снизьте  скорость  дви-
жения  и  двигайтесь  по  рыхлому  снегу  или
остановите  двигатель,  чтобы  дать  ему
остыть.  Проверьте  уровень  охлаждающей
жидкости,  для  этого  обратитесь  к  разделу
«ТЕХНИЧЕСКОЕ  ОБСЛУЖИВАНИЕ».  Если
уровень  охлаждающей  жидкости  в  норме  и
перегрев все же возникает, обратитесь к ав-
торизованному  дилеру Lynx. Не  допускайте
работы двигателя при перегреве.

WARM UP

Двигатель и/или инжекционное масло требу-
ет прогрева. Обороты коленчатого вала дви-
гателя ограничены, пока температура двига-
теля не достигнет требуемого значения (по-
рядка 10 мин при движении).

Как читать коды неисправностей

ТОЛЬКО  НА  МНОГОФУНКЦИОНАЛЬНОМ
АНАЛОГО-ЦИФРОВОМ  ИНФОРМАЦИОН-
НОМ ЦЕНТРЕ
Нажмите и держите кнопку MODE (M) и од-
новременно несколько раз нажмите на пе-
реключатель ближнего/дальнего света (HI/
LOW).
Если  два  или  более  кода  неисправности
записаны в памяти, то используйте кнопки
MODE (M) или SET(S) для их просмотра.
Для  выхода  из  режима  чтения  кодов  не-
исправностей  нажмите  и  держите  кнопку
MODE (M).
Для  расшифровки  кодов  неисправностей
обратитесь к официальному дилеру LYNX.

6) Кнопка выбора режимов

индикации MODE (М)

ТОЛЬКО  НА  МНОГОФУНКЦИОНАЛЬНОМ
АНАЛОГО-ЦИФРОВОМ  ИНФОРМАЦИОН-
НОМ ЦЕНТРЕ
Кнопка предназначена для выбора режима
индикации дисплея.
ПРИМЕЧАНИЕ: Можно также пользоваться
кнопкой MODE (M) на  многофункциональ-
ном переключателе, которая имеет анало-
гичное назначение.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

43

7) Кнопка настройки дис-

плея SET (S)

Кнопка предназначена для настройки пара-
метров,  отображаемых  на  многофункцио-
нальном дисплее, и обнуления показаний.
ПРИМЕЧАНИЕ:  Можно  также  пользовать-
ся  кнопкой SET (S) на  многофункциональ-
ном переключателе, которая имеет анало-
гичное назначение.

8) Рычаг дроссельной за-

слонки

Рычаг  приводится  в  действие  большим
пальцем.  Нажатие  на  рычаг  дроссельной
заслонки приводит к увеличению оборотов
двигателя  и  включению  вариатора  транс-
миссии.  При  полном  отпускании  рычага
дроссельной  заслонки  двигатель  автома-
тически переходит в режим холостого хода.



ПРЕДОСТЕРЕЖЕНИЕ

Перед  пуском  двигателя  проверьте

работу рычага дроссельной заслон-

ки.  Рычаг,  отпущенный  после  нажа-

тия,  должен  самостоятельно  воз-

вращаться  в  исходное  положение.

Эксплуатация  снегохода  с  неис-

правным механизмом привода дрос-

селя категорически запрещена.

9) Рычаг тормоза

Нажатие на рычаг включает тормозной ме-
ханизм. При отпускании рычаг автоматиче-
ски возвращается в исходное положение.
Эффективность  торможения  зависит  от
приложенного  к  рычагу  усилия,  а  также  от
характера местности и снежного покрова.

10) Рычаг стояночного тор-

моза

Стояночный  тормоз  обязательно  должен
включаться во время стоянки снегохода.



ПРЕДОСТЕРЕЖЕНИЕ

Перед  началом  движения  убеди-

тесь,  что  стояночный  тормоз  от-

ключён.  При  движении  снегохо-

да  и  длительном  нажатии  на  ры-

чаг  тормоза  возможно  поврежде-

ние  тормозной  системы,  потеря

тормозного  эффекта  и/или  возго-

рание снегохода.

Включение стояночного тормоза

Нажмите  на  рычаг  тормоза  и,  удерживая
его, пальцем отведите блокировочный ры-
чажок.  Когда  тормозной  рычаг  блокирован
в промежуточном положении (примерно на
половине  полного  хода),  стояночный  тор-
моз полностью включён.

  ОСТОРОЖНО

Эффективность

стояночного тормоза зависит от из-

носа  тормозных  накладок.  Убеди-

тесь,  что  включённый  стояночный

тормоз  надёжно  удерживает  снего-

ход от движения.

ПРИМЕЧАНИЕ:  Блокировочный  рычажок
может  быть  зафиксирован  в  двух  положе-
ниях.

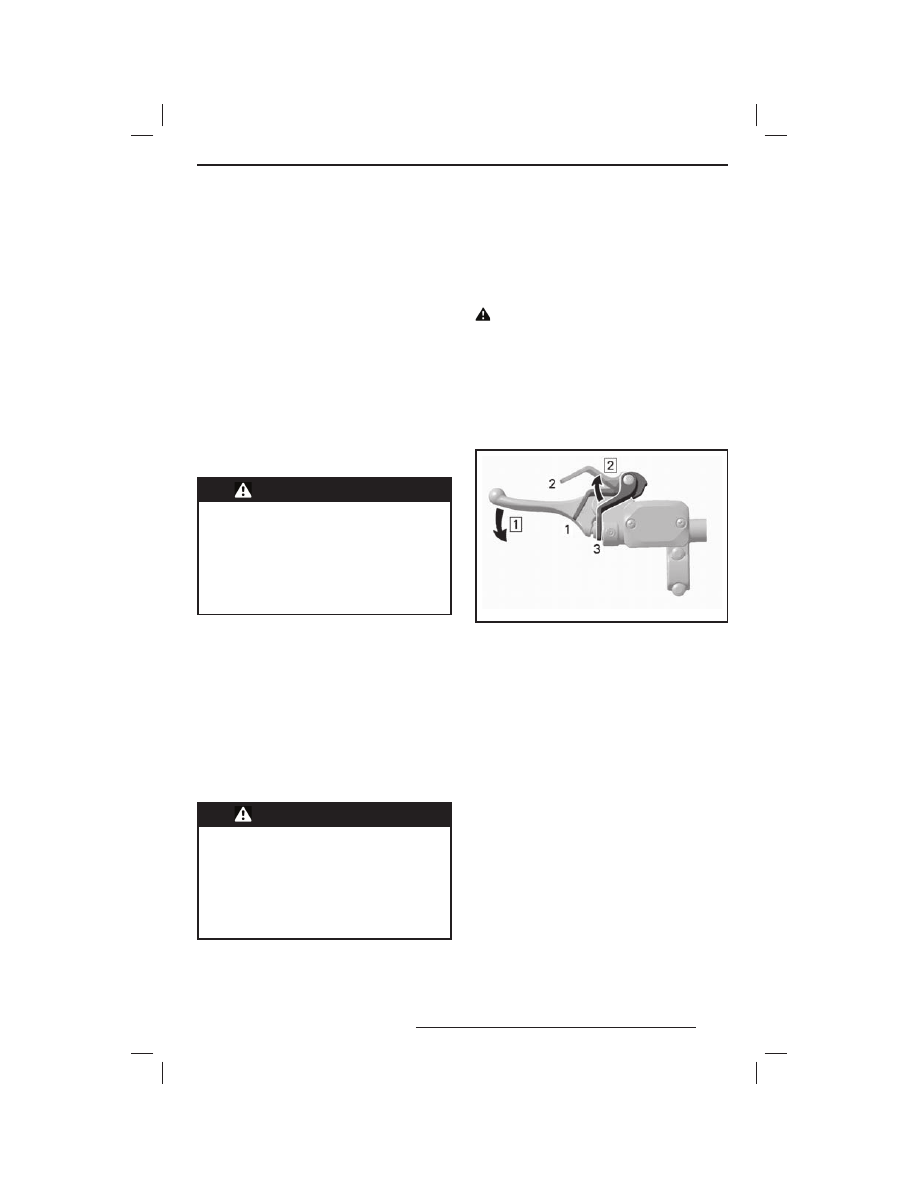

mmo2 007 -009 -037_a

ТИПОВОЙ ВАРИАНТ — ВКЛЮЧЕНИЕ СТОЯНОЧ-
НОГО ТОРМОЗА
1. Положение 1
2. Положение 2
3. Стояночный тормоз отключён
Шаг 1: Нажмите и удерживайте рычаг тормоза
Шаг 2: Поднимите блокировочный рычажок

Выключение стояночного тормоза

Нажмите  на  рычаг  тормоза.  Блокировоч-
ный рычажок автоматически возвращается
в исходное положение. Перед началом дви-
жения  не  забывайте  полностью  отключить
стояночный тормоз.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

44

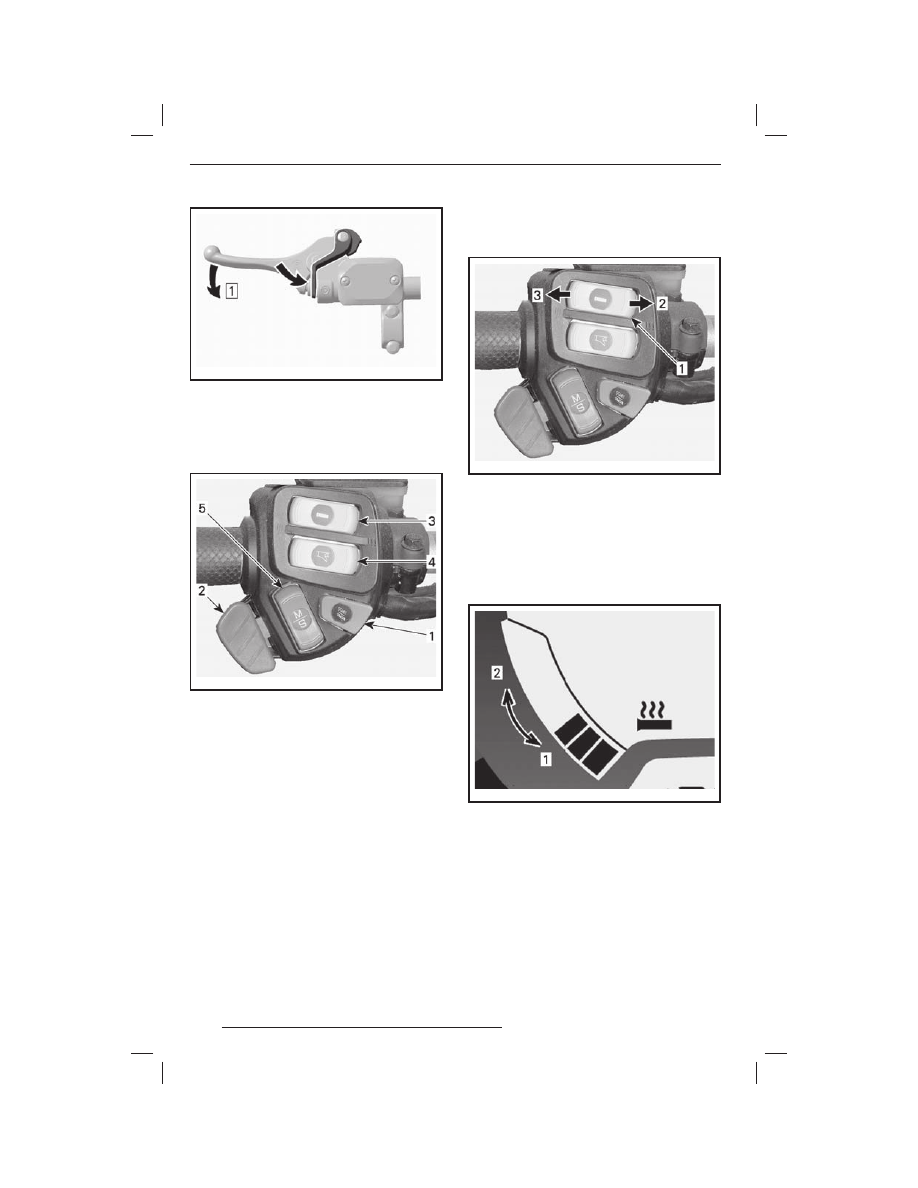

mmo2 007 -009 -037_b

ТИПОВОЙ ВАРИАНТ — ВЫКЛЮЧЕНИЕ СТОЯ-
НОЧНОГО ТОРМОЗА
Шаг 1: Нажмите рычаг тормоза

11) Многофункциональный

переключатель

mmo2 008 -003 -009_a

ТИПОВОЙ ВАРИАНТ
1.  Кнопка Пуск
2. Переключатель света фар
3. Выключатель обогрева рукояток руля
4. Выключатель обогрева рычага дроссельной

заслонки

5. Кнопка Mode/Set

Кнопка Пуск

При  нажатии  запускается  двигатель.  См.
процедуру  запуска  в  разделе  «УКАЗАНИЯ
ПО ЭКСПЛУАТАЦИИ»
.

Переключатель света фар

Для  выбора  ДАЛЬНЕГО  или  БЛИЖНЕГО
света  фары  нажмите  переключатель.  При
запуске  двигателя  приборы  освещения
включаются автоматически.

Выключатель обогрева рукояток

руля

Выключатель  предназначен  для  включе-
ния/выключения обогрева рукояток руля.

Выберите  наиболее  комфортную  для  Вас
степень обогрева.
ДЛЯ ВСЕХ МОДЕЛЕЙ XU

mmo2 008 -003 -009_c

1. Выключатель обогрева рукояток руля
2. Теплее
3. Холоднее

На моделях XU индикация степени обогре-
ва  рукояток  выводится  на  многофункцио-
нальный дисплей.
Отсутствие  столбцов  на  индикаторе  степе-
ни обогрева означает, что обогрев выключен.

mmo2 007 -009 -043_b

МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ — ИН-
ДИКАТОР СТЕПЕНИ ОБОГРЕВА
1. Холоднее
2. Теплее

Выключатель обогрева рычага

дроссельной заслонки

Выберите  степень  обогрева  рычага,  обе-
спечивающую  комфортную  температуру
для большого пальца Вашей руки.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
