54

Прежде чем приступить к установке шипов
на гусеницу, необходимо обратиться к авто-
ризованному дилеру Lynx, чтобы выяснить
наличие такой возможности и узнать тип
устанавливаемых шипов.
Компания BRP не рекомендует продолжи-
тельное время и на высокой скорости дви-
гаться на снегоходе, оборудованном гусени-
цей с высокими грунтозацепами, по трассе
покрытой плотным снегом или льдом.
Если приходиться двигаться в таких усло-
виях, снизьте скорость и, по возможности,
сократите пройденное по таким покрытиям
расстояние.

 ОСТОРОЖНО Движение по трас-

се, покрытой плотным снегом или

льдом, на высокой скорости ведёт

к перегреву грунтозацепов гусени-

цы.  Во  избежание  повреж дения

гусеницы, снизьте скорость дви-

жения и, по возможности, сокра-

тите пройденное в таких условиях

движения расстояние.

Инструкции по уходу за гусеницей содер-
жатся в главах «ГУСЕНИЦА» и «НАТЯЖЕ-
НИЕ И ЦЕНТРОВКА ГУСЕНИЦЫ
» раздела
«СИСТЕМА ПРИВОДА» настоящего Руко-
водства.

28) Пассажирское сиденье



ПРЕДОСТЕРЕЖЕНИЕ

Во  время  движения  снегохода

пассажир должен сидеть на сво-

ём месте, опираясь ногами о под-

ножки и держась руками за по-

ручни  или  лямки.  Соблюдайте

это простое правило, и риск па-

дения пассажира будет сведён

к минимуму.

Снятие пассажирского сиденья

Для снятия пассажирского сиденья выпол-
ните следующее:
1.  Отсоедините разъём аксессуаров, повер-

нув пластмассовый корпус против часовой
стрелки.

ПРИМЕЧАНИЕ: Разъём находится на левой
стороне багажного отделения.

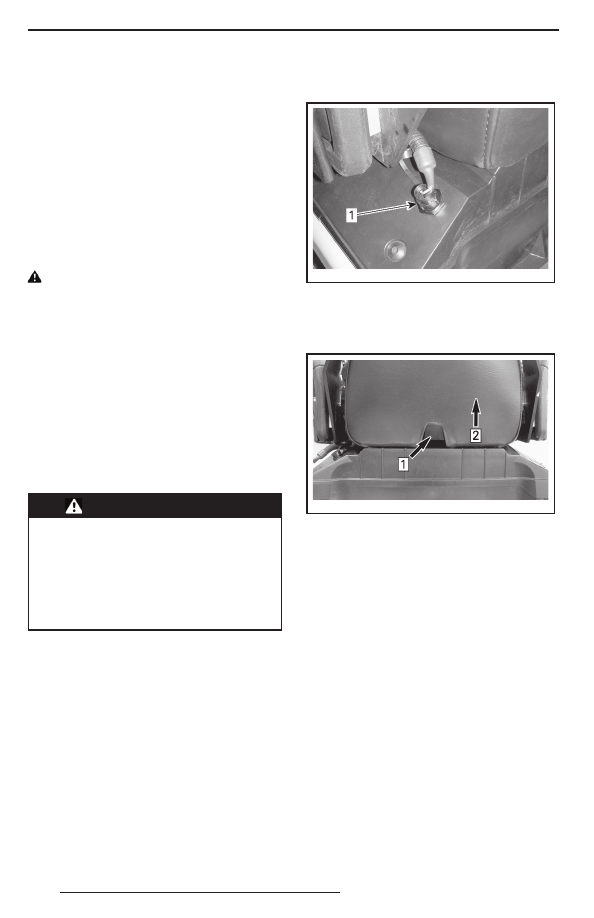

200 9-004-0 16

1. Разъём аксессуаров

2.  Установите на разъём резиновую заглушку.
3.  Нажмите на рычажок замка и поднимите

заднюю часть сиденья.

200 9-004-0 17

1. Нажмите на рычажок
2. Поднимите заднюю часть сиденья

4.  Сдвиньте сиденье назад и снимите его.

Установка пассажирского сиденья

Для установки пассажирского сиденья вы-
полните следующее:
1.  Расположите пассажирское сиденье над

крышкой багажного отделения.

2.  Слегка наклоните пассажирское сиденье

вперёд, вставьте крючки в пазы крышки
багажного отделения.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

55

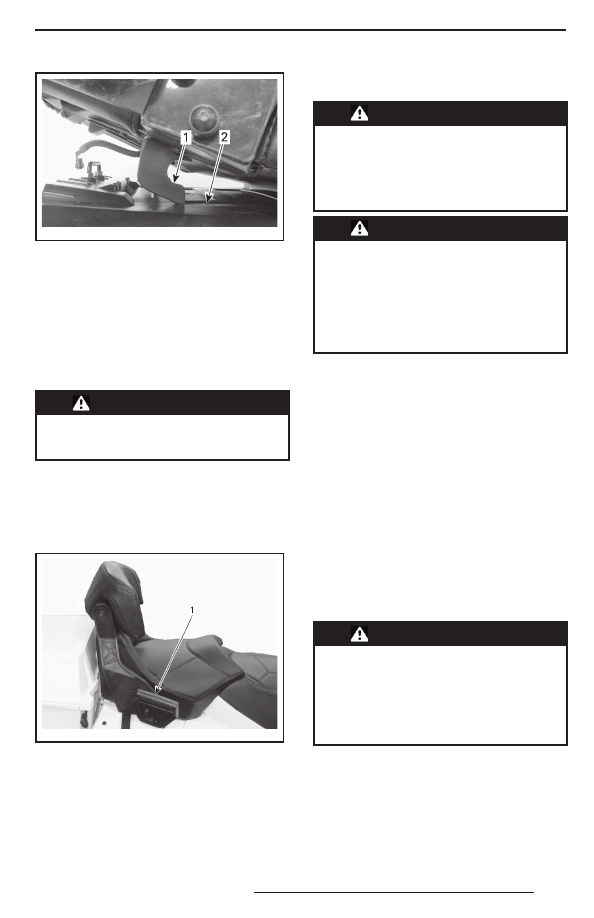

200 9-004-0 18

1. Крюк
2. Паз

3.  Сдвиньте сиденье вперёд по направле-

нию к водительскому сиденью и нажмите
на заднюю часть, чтобы защёлкнуть креп-
ление.

ПРИМЕЧАНИЕ: При правильной установке
сиденья Вы должны услышать характерный
щелчок. Попробуйте сдвинуть сиденье, что-
бы проверить, надёжно ли оно закреплено.



ПРЕДОСТЕРЕЖЕНИЕ

Перед каж дой поездкой прове-

р я й т е  н а д ё ж н о с т ь  к р е п л е н и я

сиденья.

4.  Присоедините разъём аксессуаров.

29)  Поручни пассажирского

сиденья

Поручни располагаются с обеих сторон пас-
сажирского сиденья.

fmo2012-003-020_a

1. Поручень пассажирского сиденья

30)  Задняя багажная пло-

щадка



ПРЕДОСТЕРЕЖЕНИЕ

Предметы на заднем багажнике

должны  быть  надёжно  закреп-

л е ны.  Не  перевозите  хрупки е

предметы. Тяжёлый груз на за-

днем багажнике может ухудшить

управляемость снегохода.



ПРЕДОСТЕРЕЖЕНИЕ

Отрег улируйте  подвеск у  в  со -

ответствии с нагрузкой. Грузо-

подъёмность  задней  багажной

площадки  ограничена:  МАКСИ-

МУМ — 30 кг. При перевозке гру-

за  передвигайтесь  осторожно.

Преодолевайте  неровности  на

малой скорости.

31)  Электрическая розетка

(12 В)

Электрическая розетка предназначена для
подключения электроприборов, напряже-
ние питания которых составляет 12 В. На-
пряжение подаётся только при работающем
двигателе.

32) Сцепное устройство

Сцепное устройство можно использовать
для буксировки различных грузов. Исполь-
зуйте буксировочную штангу.
При присоединении какого-либо оборудова-
ния, всегда следуйте рекомендациям про-
изводителя.
ПРИМЕЧАНИЕ: Допустимый вес буксируе-
мого груза указан в табличке на корпусе сне-
гохода. Не перегружайте снегоход.



ПРЕДОСТЕРЕЖЕНИЕ

Использование каната для бук-

сировки  груза  запрещено.  Ис-

пользуйте  жёстк ую  буксирную

штангу. Груз, буксируемый на ка-

нате, может врезаться в снегоход

при внезапном торможении или

на склоне и опрокинуть его.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

56

Сцепное устройство J-типа

ПРИСОЕДИНЕНИЕ К СЦЕПНОМУ УСТРОЙСТВУ

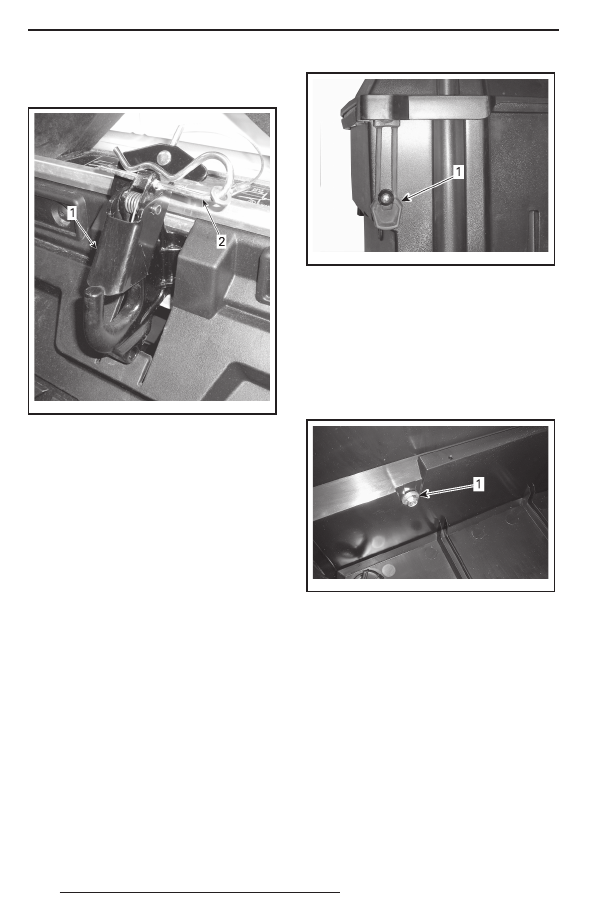

fmo2012-003-013_a

1. Предохранительная защёлка
2. Проволочный фиксатор

1.  Извлеките проволочный фиксатор.
2.  Расположите проушину дышла буксируе-

мого оборудования над крюком сцепного
устройства.

3.  Нажмите на дышло, отклонив предохра-

нительную защёлку.

4.  Закрепите предохранительную защёлку,

установив проволочный фиксатор.

Отсоединение от сцепного устройства

1.  Извлеките проволочный фиксатор.
2.  Нажмите на предохранительную защёлку

вперёд, чтобы снять дышло с крюка.

3.  Отсоедините буксируемое оборудование.
4.  Установите проволочный фиксатор на место.

33) Багажный кофр

Открывание/закрывание крышки коф-

ра для перевозки грузов

Чтобы открыть крышку, освободите оба ре-
зиновых фиксатора и поднимите крышку
вверх.

mmo2 010 -002 -011_a

1. Резиновый фиксатор

При закрывании крышки необходимо обес-
печить попадание выступов на крышке в ре-
зиновые втулки кофра. Закрепите резиновые
фиксаторы.

Снятие/установка багажного кофра

Чтобы снять кофр со снегохода откройте
крышку и выверните четыре винта его креп-
ления к задней багажной площадке. Храните
винты для последующей установки кофра.

mmo2 010 -002 -013_a

ВНУТРИ БАГАЖНОГО КОФРА
1. Винт крепления

Перед установкой багажного кофра убеди-
тесь, что поверхность туннеля чистая. Уста-
новите кофр на направляющие багажника.
Заверните четыре винта крепления кофра
крутящим моментом (10 ± 1) Н•м.

34) Лопата

Лопата располагается на правой стороне
снегохода.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

57

СИСТЕМА ПОДАЧИ ТОПЛИВА

Рекомендуемое топливо

Пользуйтесь неэтилированным бензином,
который продаётся на автозаправочных
станциях, или топливом с кислородными
добавками, содержащим не более 10% эти-
лового или метилового спирта. Октановое
число используемого бензина указано в рас-
положенной ниже таблице.

ОКТАНОВОЕ ЧИСЛО

98 E (RON)

95 E (RON)

ДВИГАТЕЛЬ

95

98

600 HO E-TEC

X

X

(1)

(1)

 Рекомендуемое

 ОСТОРОЖНО Не эксперименти-

руйте с другими сортами топли-

ва  (по  составу  или  ок тановому

числу). Эксплуатация снегохода

на  н ер еком ен дова нных  сорт а х

топлива может привести к ухуд-

шению технических характеристик

изделия и к выходу из строя от-

ветственных деталей топливной

системы  и  двигателя.  Не  пере-

путайте крышки топливного бака

и масляного резервуара. На крыш-

ке масляного резервуара имеется

надпись «OIL».
Заправка топливом

Для  долива  топлива  отверните  пробку,
а пос ле заправки плотно заверните её.



ПРЕДОСТЕРЕЖЕНИЕ

–  Преж де  чем  прист упить  к  за-

правке, остановите двигатель.

М е д л е н н о   о т в о р а ч и в а й т е

крышку топливного бака.

–  Если при этом слышен свист,

свидетельствующий о наличии

избыточного давления в баке,

покажите  снегоход  дилеру —

возможно, требуется неболь-

шой ремонт. Эксплуатация сне-

гохода на это время запрещена.

–  То п л и в о   я в л я е т с я   п о ж а р о -

и взрывоопасным продуктом.

–  Не  поль зуйт есь  ис точником

открытого огня для проверки

уровня топлива.

–  Не курите и убедитесь, что поб-

лизости отсутствуют источники

открытого огня или искр.

–  Производите заправку на отк-

рытом воздухе или в хорошо

вентилируемом помещении.

–  Не  переполняйте  топливный

бак;  н е  заправ ляйте  бак  до -

верху, если собираетесь оста-

вить снегоход в теплом месте.

При увеличение температуры

топливо расширяется и может

вытечь.

–  Вытирайте все потеки топлива

с корпуса снегохода.

ПРИМЕЧАНИЕ: Пока крышка топливного
бака не закрыта и не затянута как следует,
не садитесь на сиденье и не опирайтесь
на него.

Топливный антифриз

При использовании топлива с кислород-
ными добавками специальный топливный
антифриз и водопоглощающие присадки
не применяются.
