Snowmobile Polaris FRONTIER TOURING S04NT7DS (2004 year). Instruction - part 1

E

2003 Polaris Sales Inc.

PARTS MANUAL PN 9918849 and MICROFICHE PN 9918850 4/03

FRONTIER TOURING

Model #S04NT7DS

TABLE OF CONTENTS

FRONTIER TOURING S04NT7DS

Parts Manual

A

AIR BOX

C6

. . . . . . . . . . . . . . . . . . . . . . . . . . .

B

BATTERY BOX

C5

. . . . . . . . . . . . . . . . . . . . . . .

BRAKE

B3

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

BUMPER

A6

. . . . . . . . . . . . . . . . . . . . . . . . . . .

C

CARGO BOX

A5

. . . . . . . . . . . . . . . . . . . . . . . .

CHAINCASE

B10

. . . . . . . . . . . . . . . . . . . . . . . .

CHASSIS

A3

. . . . . . . . . . . . . . . . . . . . . . . . . . .

CONSOLE

A14

. . . . . . . . . . . . . . . . . . . . . . . . . .

COOLING SYSTEM

B8

. . . . . . . . . . . . . . . . . . .

CRANKCASE

C10

. . . . . . . . . . . . . . . . . . . . . . . .

CRANKSHAFT

C11

. . . . . . . . . . . . . . . . . . . . . . .

CYLINDER

C12

. . . . . . . . . . . . . . . . . . . . . . . . . .

CYLINDER HEAD

C12

. . . . . . . . . . . . . . . . . . . . .

D

DECALS -- EDGE

A13

. . . . . . . . . . . . . . . . . . . . .

DRIVE CLUTCH

C3

. . . . . . . . . . . . . . . . . . . . . .

DRIVE TRAIN

B11

. . . . . . . . . . . . . . . . . . . . . . . .

DRIVEN CLUTCH

C4

. . . . . . . . . . . . . . . . . . . . .

E

ELECTRICAL

C5

. . . . . . . . . . . . . . . . . . . . . . . .

ENGINE MOUNTING

C9

. . . . . . . . . . . . . . . . . .

EXHAUST

C13

. . . . . . . . . . . . . . . . . . . . . . . . . .

EXHAUST SYSTEM

C7

. . . . . . . . . . . . . . . . . . .

F

FLAP

A6

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

FOIL/FOAM

A12

. . . . . . . . . . . . . . . . . . . . . . . . .

FRONT SUSPENSION

B1-2

. . . . . . . . . . . . . . . . .

FRONT TORQUE ARM

B14

. . . . . . . . . . . . . . . . .

FUEL SYSTEM

D5

. . . . . . . . . . . . . . . . . . . . . . .

G

GAS TANK

A7

. . . . . . . . . . . . . . . . . . . . . . . . . .

H

HANDLEBAR

B6

. . . . . . . . . . . . . . . . . . . . . . . .

H

HITCH

A6

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

HOOD

A10-11

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

I

INTAKE

C13

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

M

MAGNETO

D2

. . . . . . . . . . . . . . . . . . . . . . . . . .

N

NOSEPAN

A8-9

. . . . . . . . . . . . . . . . . . . . . . . . . .

O

OIL DIPSTICK and FILTER

C14

. . . . . . . . . . . . . .

OIL PUMP

D1

. . . . . . . . . . . . . . . . . . . . . . . . . .

P

PISTON

C11

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

R

RAIL MOUNTING

B12

. . . . . . . . . . . . . . . . . . . . .

REAR SUSPENSION

B13

. . . . . . . . . . . . . . . . . .

REAR TORQUE ARM

C1

. . . . . . . . . . . . . . . . . .

REAR TRACK SHOCK

C2

. . . . . . . . . . . . . . . . .

RECOIL ASM.

D3

. . . . . . . . . . . . . . . . . . . . . . .

S

SEAT

A4

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

SENSORS/SWITCHES/ELECTRICAL

C8

. . . . . .

SHIFT (Reverse Models)

B9

. . . . . . . . . . . . . . . .

SKI

B4

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

STARTING MOTOR

D4

. . . . . . . . . . . . . . . . . . .

STEERING

B5-7

. . . . . . . . . . . . . . . . . . . . . . . . . .

T

TAILLIGHT ASM.

A5

. . . . . . . . . . . . . . . . . . . . .

TOOL KIT

D6

. . . . . . . . . . . . . . . . . . . . . . . . . . .

W

WATER PUMP

D1

. . . . . . . . . . . . . . . . . . . . . . .

The illustrations used in this Parts Manual are for reference to replacement parts only. This manual is not to be used for assembly.

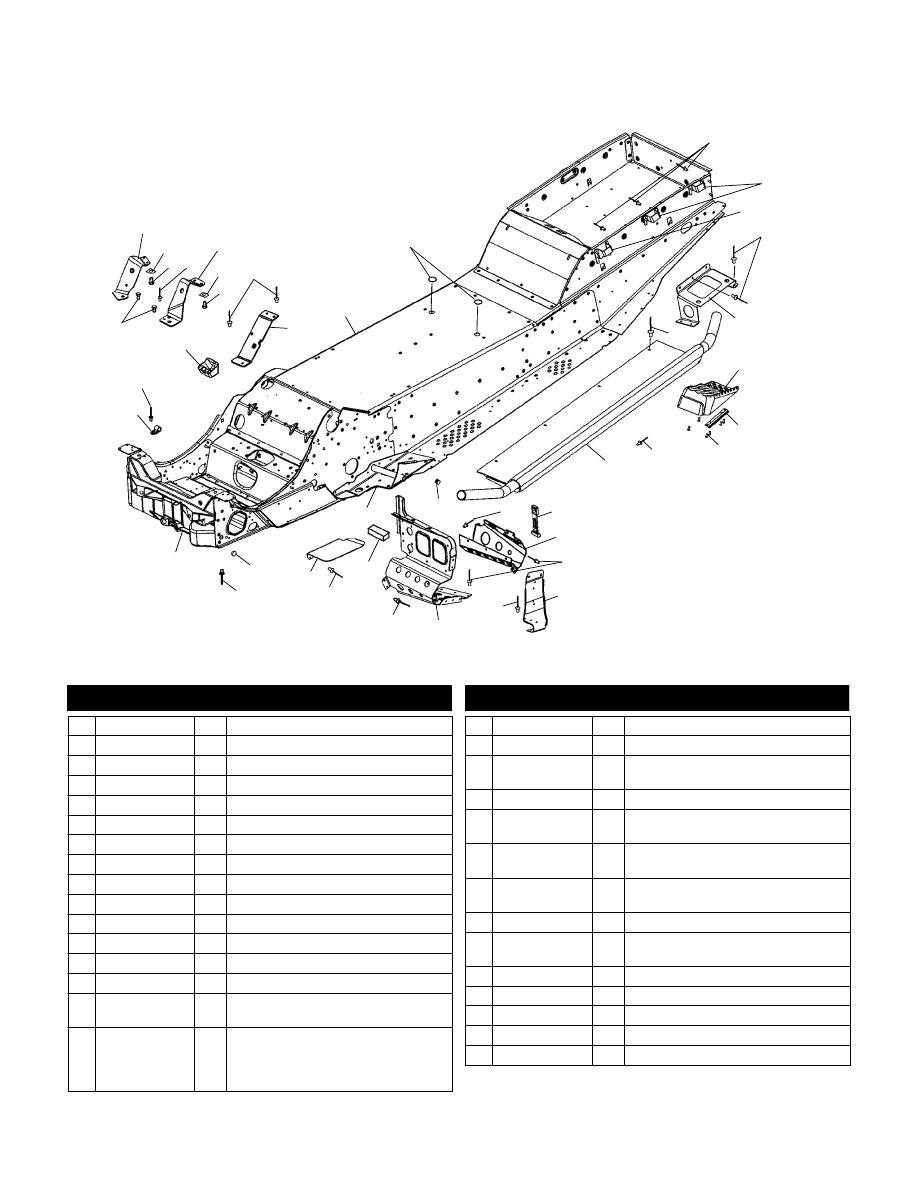

A3

CHASSIS

FRONTIER TOURING S04NT7DS

3

10

11

16

17

18

20

22

27

24

28

1

23

30

29

8

12

E

2003 Polaris Sales Inc.

2

13

14

15

21

19

8

8

8

8

8

8

8

8

8

26

2

5

9

6

6

7

7

4

25

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 7080693

2 Clamp, Hose

2 7621432

5 Rivet

3 5412224

1 Stop, Torque

4 7517854

2 Screw

5 1013542

1 Mount, Engine, Rear, LH

6 7670021

4 Nut, Speed

7 7515203

4 Bolt, Carriage

8 7661637

71 Rivet

9 1013543

1 Mount, Engine, Rear, RH

10 1013786

1 Asm., Bracket, Coil w/Nuts

11 1014455-309

1 Chassis, Frontier, Natural

12 7080592

2 Caplug

13 5246278-067

4 Hook, Cargo

14 5246439-067

2 Hook, Cargo, Front

15 5246275-067

5246276-067

1

1

Bracket, Lower Accessory, Attach, LH

Bracket, Lower Accessory, Attach, RH

16 1013857

1013858

1

1

Asm., Footrest, Passenger, LH

(Incl. 17,18)

Asm., Footrest, Passenger, RH

(Incl. 17,18)

17 5246435

2 Mount, Passenger Footrest

18 7512076

12 Screw

19 1240133

1240134

1

1

Cooler, Running Board, LH

Cooler, Running Board, RH

20 5433150

2 Strap, Airbox Top

21 5245457

5245458

1

1

Mount, Console Toe Clip, LH

Mount, Console Toe Clip, RH

22 5246310

5246311

1

1

Support, Footrest, LH

Support, Footrest, RH

23 5246914

5247205

1

1

Footrest, LH

Footrest, RH

24 7081085

1 Plug, Barbed

25 2202059

2202598

1

1

Kit, Trailing Arm Mount, LH

Kit, Trailing Arm Mount, RH

26 5812437

1 Foam, Tool w/Adhesive

27 5246791

1 Guard, Adapter Drive

28 7080416

2 Plug, Hole

29 7661130

15 Rivet

30 5132292

1 Bulkhead, Front

4/03

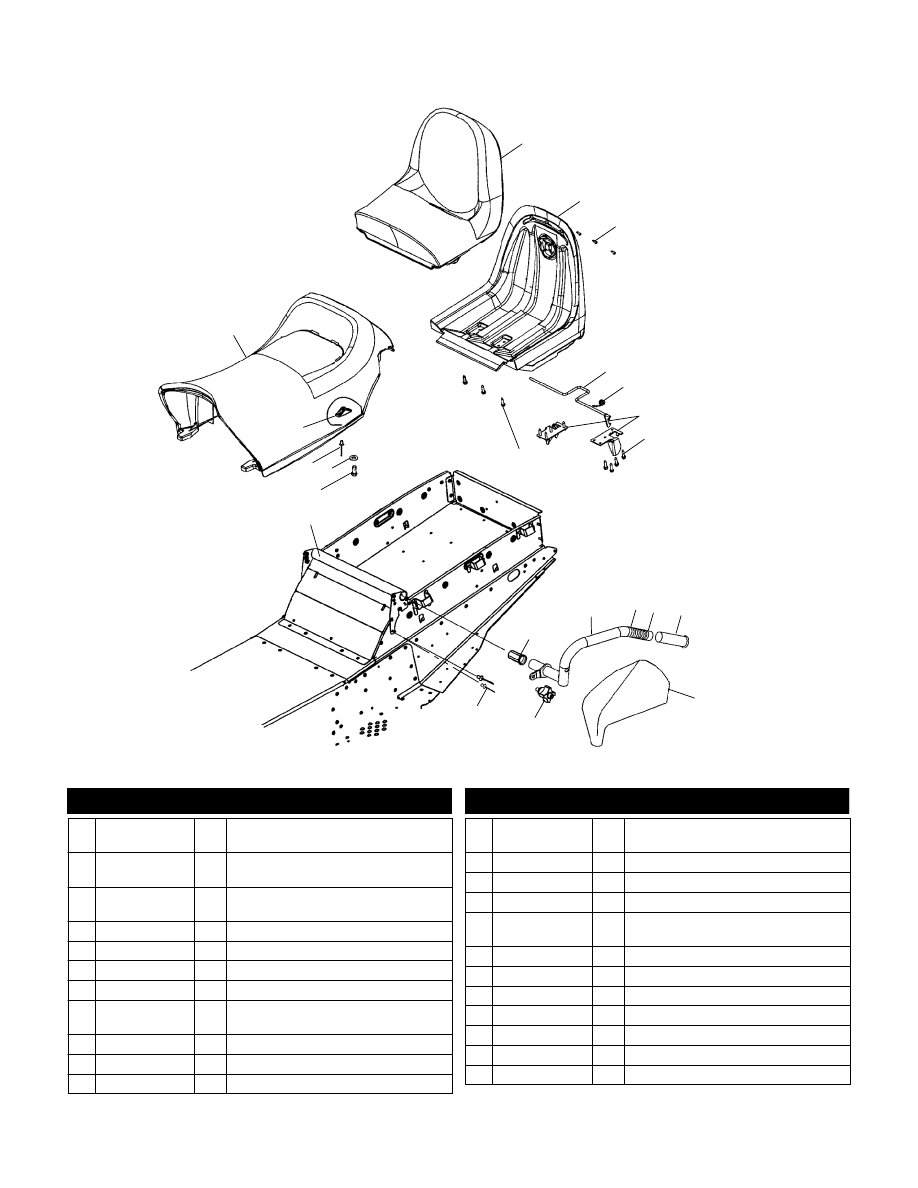

A4

SEAT

FRONTIER TOURING S04NT7DS

1

3

2

4

5

6

7

8

9

10

11

12

14

15

16

13

17

18

22

21 20

19

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

2683071

1 Asm., Seat Base Passenger Primary

(Incl. 3-9)

1 2683323

2683324

1

1

Asm., Seat, Edge Touring

Asm., Seat Cover, Edge Touring

2 2683326

2683327

1

1

Asm., Seat Base, Pssngr. Secondary

Asm., Seat Cover, Passenger

3 2683325

1 Asm., Seat, Pssngr. Touring (Incl. 2-9)

4 7512026

3 Screw

5 1013935

1 Latch, Seat

6 7042246

1 Spring, Seat Latch, Torsion

7 5247090

5247091

1

1

Plate, Latch Mount, Tour LH

Plate, Latch Mount, Tour RH

8 7621485

6 Rivet

9 7512098

3 Screw

10 5434660

2 Bushing, Grab Handle

11 1013963-067

1013964-067

1

1

Handle, Grab, LH

Handle, Grab, RH

12 2461199

2 Heater, Grip, Passenger

13 5431096

2 Plug, Overflow

14 5412306

2 Grip, Handlebar, Passenger

15 2683161

2683162

1

1

Asm., Deflector, Wind, LH

Asm., Deflector, Wind, RH

16 2632756

2 Asm., Knob, Grab Handle

17 7661637

6 Rivet

18 1014499

1 Tube, Grab Handle

19 7517219

2 Screw

20 7558301

2 Washer, Flat

21 7621319

4 Rivet

22 5631194

2 Nut, Seat

4/03
