45

6) Кнопка выбора режимов

индикации MODE (M) (за

исключением моделей

с двигателем 550)

ТОЛЬКО  МНОГОФУНКЦИОНА ЛЬНЫЙ
АНАЛОГО-ЦИФРОВОЙ ИНФОРМАЦИОН-
НЫЙ ЦЕНТР
Кнопка предназначена для выбора режима
индикации дисплея.
ПРИМЕЧАНИЕ: Можно также пользоваться
кнопкой MODE (M) на многофункциональном
переключателе, которая имеет аналогичное
назначение.

7) Кнопка настройки дис-

плея SET (S) (за исключе-

нием моделей с двигате-

лем 550)

Кнопка предназначена для настройки пара-
метров, отображаемых на многофункцио-
нальном дисплее, и обнуления показаний.
ПРИМЕЧАНИЕ: Можно также пользоваться
кнопкой SET (S) на многофункциональном
переключателе, которая имеет аналогичное
назначение.

8) Рычаг дроссельной за-

слонки

Рычаг приводится в действие большим паль-
цем. Нажатие на рычаг дроссельной заслон-
ки приводит к увеличению оборотов двига-
теля и включению вариатора трансмиссии.
При полном отпускании рычага дроссельной
заслонки двигатель автоматически перехо-
дит в режим холостого хода.



ПРЕДОСТЕРЕЖЕНИЕ

Пере д  пуском  двиг ателя  про -

верьте работу рычага дроссель-

ной  заслонки.  При  отпускании

рычаг должен самостоятельно

возвращаться в исходное поло-

жение. Эксплуатация снегохода

с неисправным механизмом при-

вода дросселя категорически за-

прещена.

9) Рычаг тормоза

Нажатие на рычаг включает тормозной ме-
ханизм. При отпускании рычаг автоматиче-
ски возвращается в исходное положение.
Эффективность торможения зависит от при-
ложенного к рычагу усилия, а также от харак-
тера местности и снежного покрова.

10)  Рычаг стояночного тормоза

Стояночный тормоз обязательно должен ис-
пользоваться во время стоянки снегохода.



ПРЕДОСТЕРЕЖЕНИЕ

Перед началом движения убеди-

тесь, что стояночный тормоз от-

ключён. При движении снегохода

и длительном нажатии на рычаг

тормоза возможно повреждение

тормозной системы, потеря тор-

мозного эффекта и/или возгора-

ние снегохода.

Включение стояночного тормоза

Нажмите на рычаг тормоза и, удерживая его,
пальцем отведите блокировочный рычажок.
Когда тормозной рычаг блокирован в проме-
жуточном положении (примерно на полови-
не полного хода), стояночный тормоз пол-
ностью включён.

!

 ОСТОРОЖНО Эффективность

стояночного тормоза зависит от из-

носа тормозных накладок. Убеди-

тесь, что включённый стояночный

тормоз надёжно удерживает снего-

ход.

ПРИМЕЧАНИЕ: Блокировочный рычажок мо-
жет быть зафиксирован в двух положениях.

mmo2 007 -009 -037_a

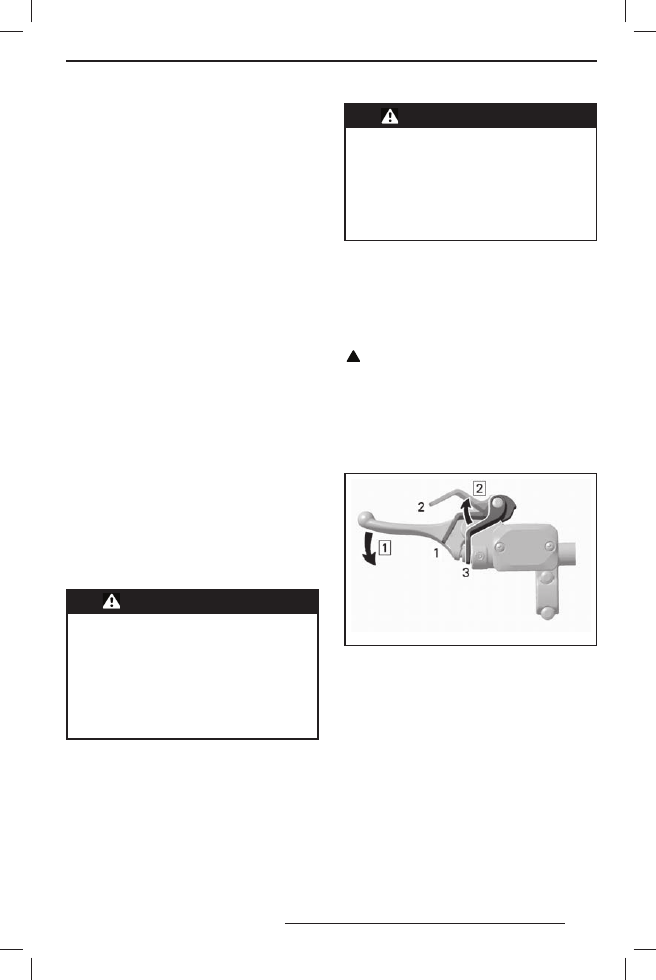

ТИПОВОЙ ВАРИАНТ — ВКЛЮЧЕНИЕ СТОЯ-
НОЧНОГО ТОРМОЗА
Шаг 1:  Нажмите и удерживайте рычаг тормоза
Шаг 2: Сдвиньте блокировочный рычажок
1. Положение 1
2. Положение 2
3. Стояночный тормоз отключён

Выключение стояночного тормоза

Нажмите на рычаг тормоза. Блокировочный
рычажок автоматически возвращается в ис-
ходное положение. Перед началом движе-
ния не забывайте полностью отключить сто-
яночный тормоз.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

17.12.2010   17:40:09

17.12.2010   17:40:09

46

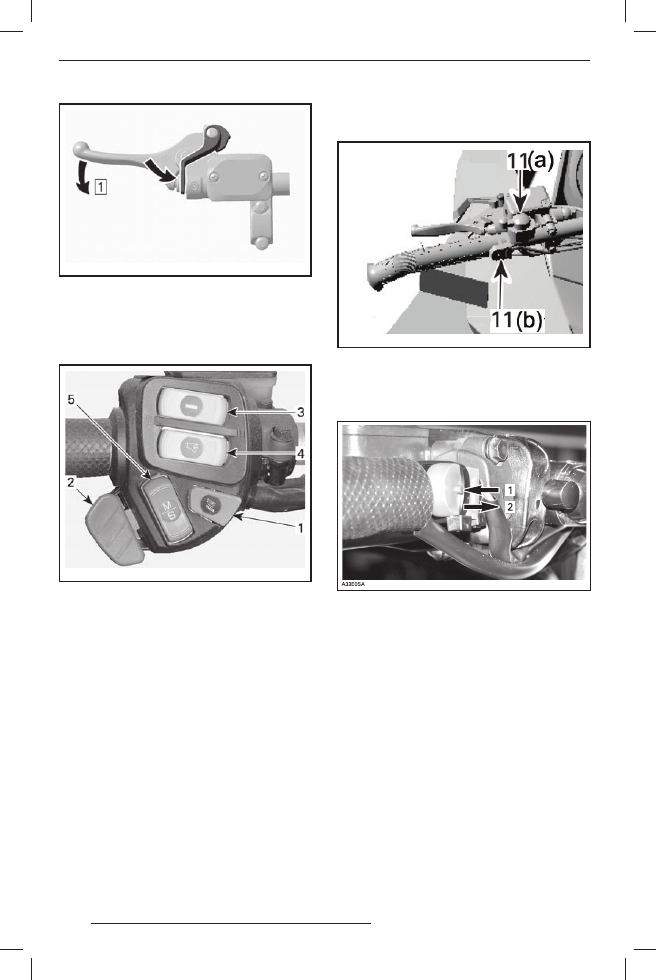

mmo2 007 -009 -037_b

ТИПОВОЙ ВАРИАНТ — ВЫКЛЮЧЕНИЕ СТОЯ-
НОЧНОГО ТОРМОЗА
Шаг 1: Нажмите рычаг тормоза

11) Многофункциональный

переключатель

mmo2 008 -003 -009_a

ТИПОВОЙ ВАРИАНТ
1.  Кнопка включения электронного реверса

(RER)

2. Переключатель света фар
3. Выключатель обогрева рукояток руля
4. Выключатель обогрева рычага дроссельной

заслонки

5. Кнопка Mode/Set

Кнопка включения электронного ре-

верса (RER™)

Чтобы включить электронный реверс (режим
движения задним ходом), нажмите кнопку.
Процедура включения описана в разделе
«ВКЛЮЧЕНИЕ РЕЖИМА ДВИЖЕНИЯ ЗА-
ДНИМ ХОДОМ
» настоящего «РУКОВОД-
СТВА ПО ЭКСПЛУАТАЦИИ
».

11 a) Переключатель света фар

Rave 600, 800 E-TEC, BoonDocker

RAVE 600, 800 E-TEC/BOONDOCKER

11 b) Кнопка включения электрон-

ного реверс (RER

TM

) на RAVE 600,

800 E-TEC, BoonDocker

1.  Кнопка нажата
2. Кнопка отпущена

Переключатель света фар

Для выбора ДАЛЬНЕГО или БЛИЖНЕГО све-
та фары нажмите переключатель. При запу-
ске двигателя приборы освещения включа-
ются автоматически.

Выключатель обогрева рукояток руля

Выключатель предназначен для включения/
выключения обогрева рукояток руля. Выбе-
рите наиболее комфортную для Вас степень
обогрева.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

17.12.2010   17:40:09

17.12.2010   17:40:09

47

МОДЕЛИ С ДВИГАТЕЛЕМ 550

mmo2 007 -003 -003_b

ТИПОВОЙ ВАРИАНТ
1. Выключатель обогрева рукояток руля
2. Теплее
3. Холоднее
4. Обогрев выключен

ВСЕ ОСТАЛЬНЫЕ МОДЕЛИ RE-X

mmo2 008 -003 -009_c

1. Выключатель обогрева рукояток руля
2. Теплее
3. Холоднее

На указанных выше моделях индикация сте-
пени обогрева рукояток выводится на мно-
гофункциональный дисплей.
Отсутствие столбцов на индикаторе степе-
ни обогрева означает, что обогрев выключен.

mmo2 007 -009 -043_b

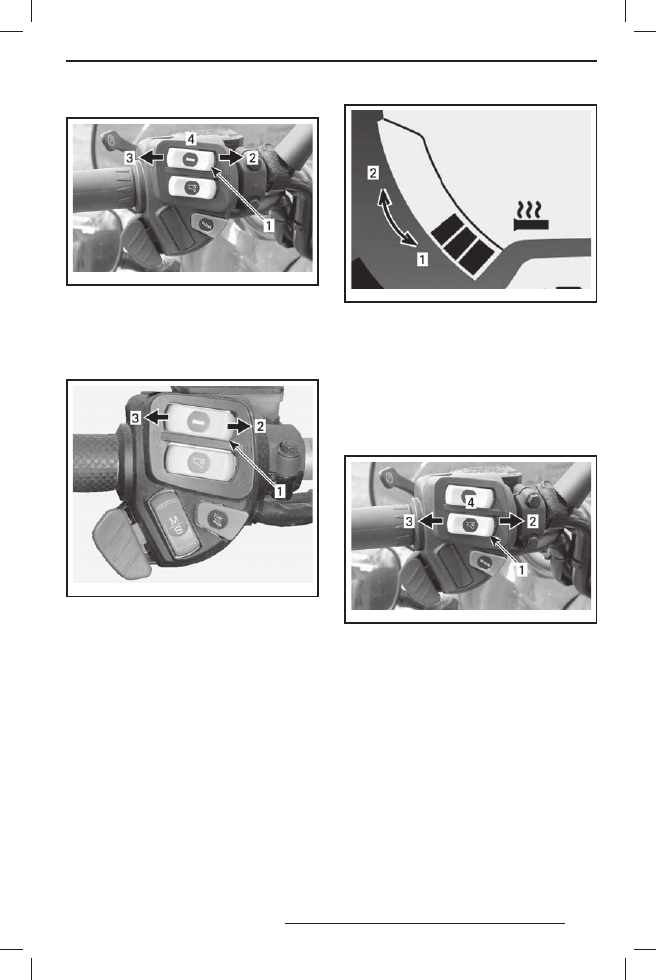

МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ — ИН-
ДИКАТОР СТЕПЕНИ ОБОГРЕВА
1. Холоднее
2. Теплее

Выключатель обогрева рычага

дроссельной заслонки

Выберите степень обогрева рычага, обеспе-
чивающую комфортную температуру для
большого пальца Вашей руки.
МОДЕЛИ С ДВИГАТЕЛЕМ 550

mmo2 007 -003 -003_c

ТИПОВОЙ ВАРИАНТ
1.  Выключатель обогрева рычага дроссельной

заслонки

2. Теплее
3. Холоднее
4. Обогрев выключен

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

17.12.2010   17:40:09

17.12.2010   17:40:09

48

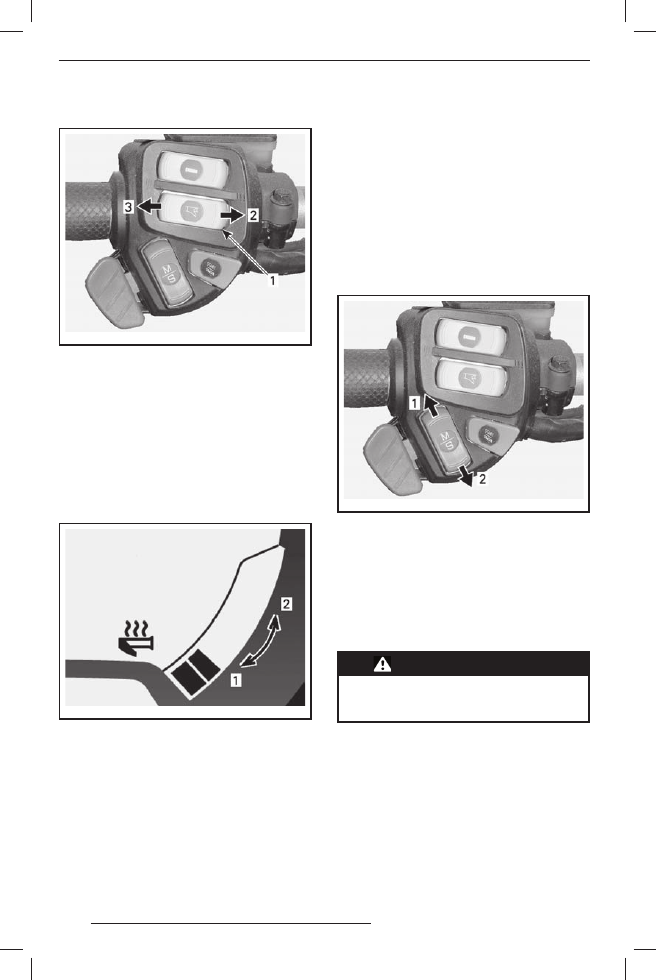

ВСЕ ОСТАЛЬНЫЕ МОДЕЛИ RE-X

mmo2 008 -003 -009_d

1.  Выключатель обогрева рычага дроссельной

заслонки

2. Теплее
3. Холоднее

Отсутствие столбцов на индикаторе степе-
ни обогрева рычага дроссельной заслонки
означает, что обогрев выключен.
ПРИМЕЧАНИЕ:  Индикатор  появляется
на дисплее при нажатии на выключатель
обогрева рычага дроссельной заслонки. По-
сле отпускания выключателя дисплей вер-
нётся к показаниям уровня топлива.

mmo2 007 -009 -044_b

МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ — ИН-
ДИКАТОР СТЕПЕНИ ОБОГРЕВА
1. Холоднее
2. Теплее

Кнопка Mode/Set (режим/установка)

(за исключением моделей с двига-

телем 550)

ВСЕ ОСТАЛЬНЫЕ МОДЕЛИ RE-X
Этой кнопкой можно пользоваться вместо
двух кнопок сверху на аналого-цифровом
информационном центре для облегчения
его настройки.
–  При  нажатии  вверх  она  имеет  те  же

функции, что и кнопка MODE (M).

–  При нажатии вниз она имеет те же функ-

ции, что и кнопка SET (S).

mmo2 008 -003 -009_b

МНОГОФУНКЦИОНАЛЬНЫЙ ПЕРЕКЛЮЧАТЕЛЬ
1. Функция MODE (РЕЖИМ)
2. Функция SET (УСТАНОВКА)

12) Руль

Руль служит для изменения направления
движения снегохода. При повороте руля вле-
во или вправо лыжи поворачиваются соот-
ветственно влево или вправо, меняя направ-
ление движения снегохода.



ПРЕДОСТЕРЕЖЕНИЕ

Резкий поворот при движении за-

дним ходом может привести к по-

тере контроля над снегоходом.

13) Специальный захват

на руле

ТОЛЬКО МОДЕЛИ XTRIM
Захват предназначен для того, чтобы води-
тель держался за него во время движения
вдоль склона.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

17.12.2010   17:40:09

17.12.2010   17:40:09
