Снегоход Lynx Adventure 600 ACE. Инструкция - часть 17





70

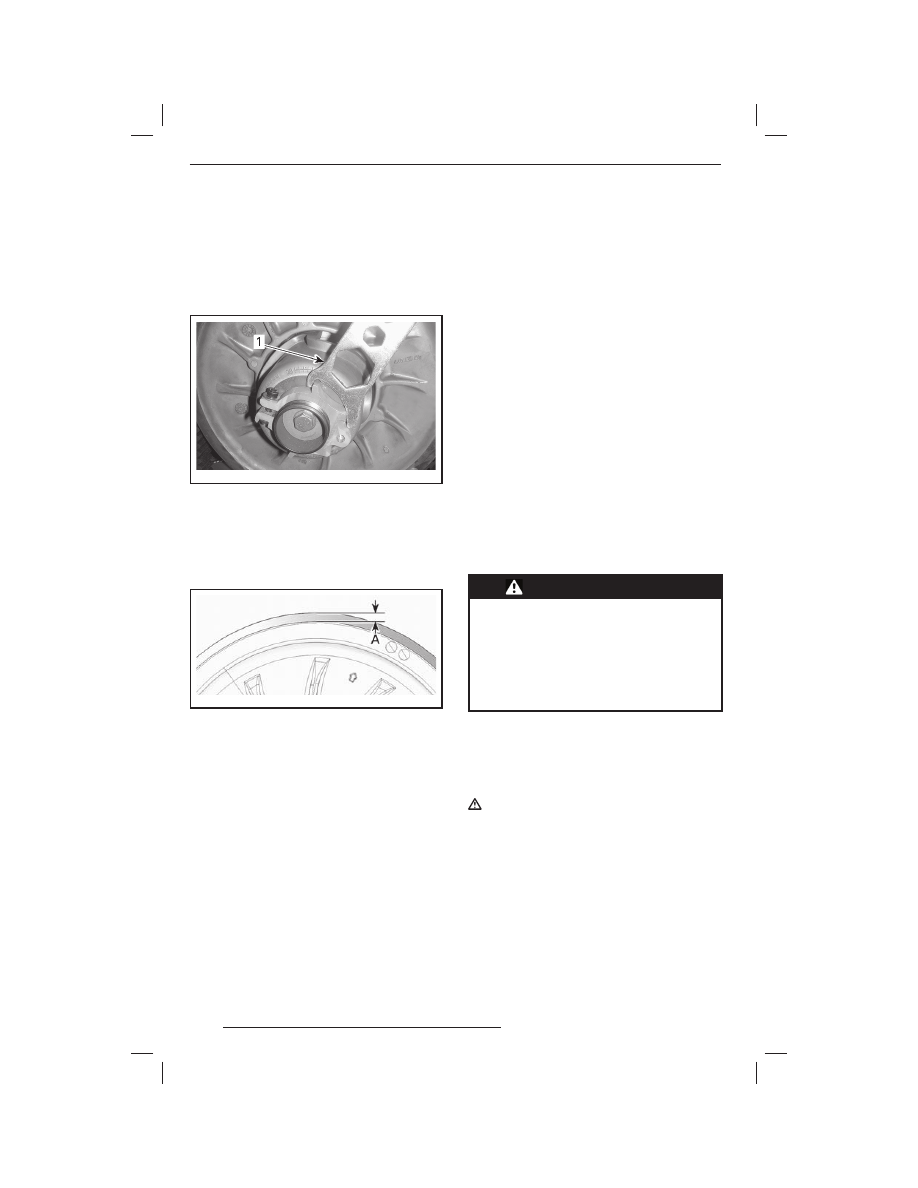

4.  Используя специальное приспособле-

ние для регулировки подвески, входя-
щее в комплект возимого инструмента,
поворачивайте регулировочную муфту
на четверть оборота за раз, после чего
проворачивайте ведомый шкив, чтобы
ремень занял правильное положение
между половинками шкива.

mmo2 011 -003 -011_a

1.  Приспособление для регулировки подвески

ПРИМЕЧАНИЕ: Регулировочная муфта име-
ет левую резьбу.
Повторяйте шаг 4, пока внешняя поверх-
ность ремня вариатора не окажется выше
края ведомого шкива на 0—2 мм.

mmr200 9-081-0 01_ a

ТИПОВОЙ ВАРИАНТ — ПРЕДВАРИТЕЛЬНАЯ
РЕГУЛИРОВКА
1. A = 0...2 мм

ПРИМЕЧАНИЕ: Вращение регулировочной
муфты против часовой стрелки приводит
к опусканию наружной поверхности ремня
вариатора относительно края шкива. И на-
оборот, при вращении регулировочной муф-
ты по часовой стрелке — поверхность рем-
ня поднимается.
5.  Надёжно затяните фиксирующий винт.

По возможности используйте динамо-
метрический  ключ.  Момент  затяжки
(5,5 ± 0,5) Н•м.

6.  Установите защитный кожух ремня ва-

риатора, см. раздел «ОРГАНЫ УПРАВ-
ЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
».

7.  Закройте боковую панель, см. раздел

«ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ,
ОБОРУДОВАНИЕ
».

ПРИМЕЧАНИЕ: Данные регулировки явля-
ются предварительными, но, как правило,
подходят для всех моделей и типов ремней.
В некоторых случаях, при запуске двигате-
ля, снегоход может «ползти» — это указыва-
ет на то, что ремень перетянут.
Если снегоход «ползёт», произведите по-
вторную регулировку ремня вариатора, опу-
стив его внешнюю поверхность относитель-
но края ведомого шкива. При необходимо-
сти повторяйте регулировку, пока движение
снегохода не прекратится.

Включение реверса

ПРИМЕЧАНИЕ: Если внешняя поверхность
ремня находится слишком высоко над краем
ведомого шкива, передача заднего хода мо-
жет не включаться или её включение может
быть затруднено. Если включение передачи
заднего хода не происходит правильно, убе-
дитесь в правильной регулировке ремня ва-
риатора. При необходимости опустите внеш-
нюю поверхность ремня относительно края
ведомого шкива вариатора.

Гусеница

Проверка состояния гусеницы



ПРЕДОСТЕРЕЖЕНИЕ

Если иное не указано особо, пе-

ред началом операций по регу-

лировке и техническому обслу-

живанию снегохода отсоедини-

те колпачок шнура безопасности.

Снегоход должен быть припар-

кован в безопасном месте вда-

ли от трасс.

Снимите колпачок шнура безопасности с вы-
ключателя.
Поднимите заднюю часть снегохода и по-
ставьте её на широкую опору с отражатель-
ным щитком.

  О С ТО Р ОЖ Н О  В о  и з б е ж а н и е

травм не пытайтесь поднять тя-

жёлый снегоход в одиночку. Поль-

зуйтесь подъёмными устройства-

ми и приспособлениями или позо-

вите кого-нибудь на помощь.

 Не запуская двигатель, вручную проверни-
те гусеницу и проверьте её состояние. При
обнаружении повреждений, порезов, обна-
жения корда, отсутствия или повреждения
направляющих обратитесь к авторизован-
ному дилеру LYNX.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

71



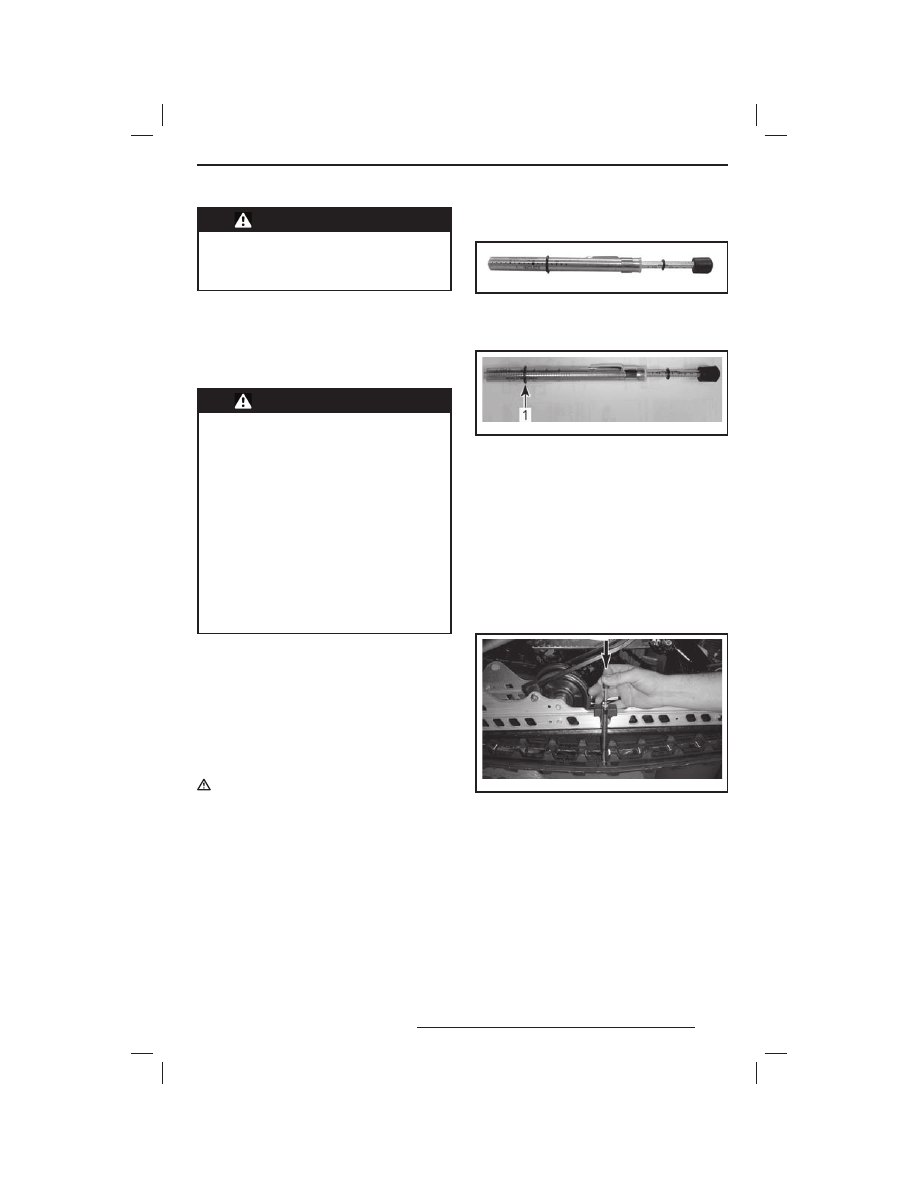

ПРЕДОСТЕРЕЖЕНИЕ

Эксплуатация  снегохода  с  по -

вреж дённой г усеницей или по-

ломанными шипами опасна по-

терей контроля над ним.

Натяжение и центровка гусеницы

ПРИМЕЧАНИЕ: Операции регулирования
натяжения и центровки гусеничной ленты
являются взаимосвязанными. Обе регули-
ровки должны производиться одновременно.



ПРЕДОСТЕРЕЖЕНИЕ

Во избежание серьёзных травм

и увечий:

–  НЕ стойте позади или рядом

с вращающейся гусеницей;

–  с тавьте  за д нюю  час ть  сне -

гохода  на  опору  с  широким

основанием и отражательным

щитком;

–  гусеницу, поднятую над опорной

поверхностью, проворачивайте

только на малой скорости.

Из быстро вращающейся гусеницы

под действием центробежной силы

могут неожиданно вылететь сло-

манные шипы, звенья гусеницы или

какие-то посторонние предметы.

Проверка натяжения гусеницы

ПРИМЕЧАНИЕ: Прежде чем приступить
к регулировке натяжения гусеницы совер-
шите на снегоходе поездку длительностью
15—20 минут.
1.  Снимите колпачок шнура безопасности

с выключателя.

2.  Поднимите заднюю часть снегохода и уста-

новите на опору с широким основанием.

 ОСТОРОЖНО Практикуйте пра-

вильную технику подъёма, преи-

мущественно  используйте  силу

ног. Не предпринимайте попыток

поднять заднюю части снегохода,

если это превосходит Ваши физи-

ческие возможности.

3.  Задняя подвеска должна находиться

в свободном состоянии.

4.  Используйте специальный инструмент

(P/N 414 348 200).

414 348 200

5.  С помощью нижнего кольца инструмента

для измерения натяжения задайте вели-
чину прогиба в интервале от 30 до 35 мм.

mmr200 9-133-0 03_ b

УСТАНОВКА ВЕЛИЧИНЫ ПРОГИБА
1.  Нижнее кольцо

6.  Установите верхнее кольцо инструмен-

та в положение, соответствующее уси-
лию 0 кгс.

7.  Установите на гусеницу инструмент для

измерения натяжения посередине меж-
ду передними и задними направляющи-
ми катками.

8.  Нажмите на инструмент вниз, чтобы ниж-

нее кольцо оказалось на одном уровне
с нижней частью накладки опорного по-
лоза.

mmr200 9-133-0 01_ a

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

72

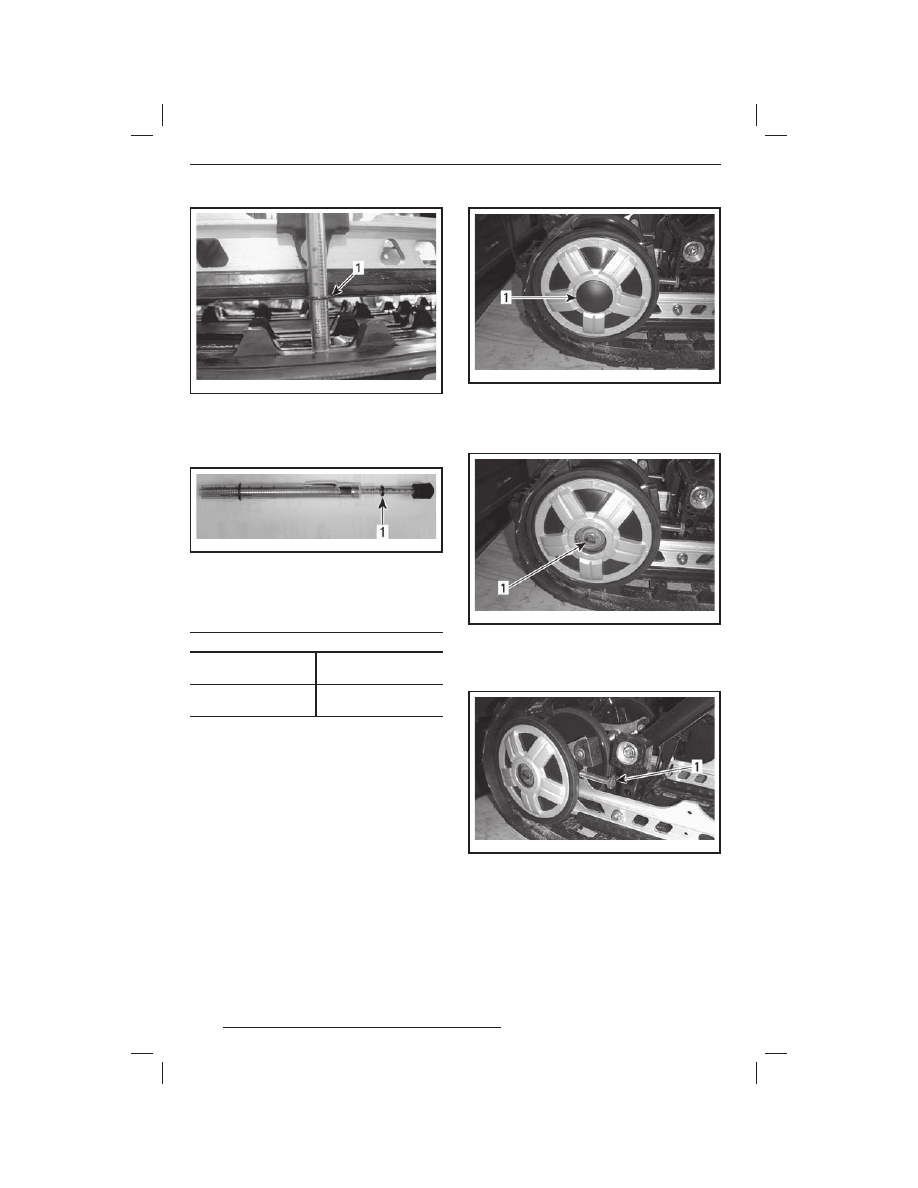

mmr200 9-133-0 02_ a

1.  Нижнее кольцо инструмента на одном уровне

с нижней частью накладки опорного полоза

9.  Считайте величину нагрузки, зафиксиро-

ванную с помощью верхнего кольца ин-
струмента.

mmr200 9-133-0 03_ a

СЧИТЫВАНИЕ ЗНАЧЕНИЯ НАГРУЗКИ
1.  Верхнее кольцо

10.  Полученное значение должно соответ-

ствовать данными, приведёнными в рас-
положенной ниже таблице.

РЕГУЛИРОВКА НАТЯЖЕНИЯ ГУСЕНИЦЫ

ВЕЛИЧИНА

ПРОГИБА, мм

30—35

ПОЛУЧЕННОЕ ЗНАЧЕ-

НИЕ НАГРУЗКИ, кг

7,3

11.  Если полученное значение не соответ-

ствует данным, приведённым в таблице,
отрегулируйте натяжение гусеницы. Бо-
лее подробная информация приведена
в параграфе «РЕГУЛИРОВКА НАТЯЖЕ-
НИЯ ГУСЕНИЦЫ
».

Регулировка натяжения гусеницы

1.  Снимите колпачок шнура безопасности

с контактного устройства.

2.  Снимите колпачки задних катков (если

установлены).

mmr200 8-048-0 07_ a

1.  Колпачок правого заднего направляющего

катка

3.  Ослабьте крепёжные болты задних на-

правляющих катков.

mmr200 8-048-0 08_ a

1.  Болт крепления правого заднего направля-

ющего катка

4.  Вращением регулировочных болтов уста-

новите требуемое натяжение гусеницы.

mmr200 8-048-0 09_ a

1.  Правый регулировочный болт

5.  Если Вам не удалось правильно отрегу-

лировать натяжение гусеницы, обрати-
тесь к дилеру LYNX.

6.  Затяните крепёжные болты моментом

(48 ± 6) Н•м.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

73

7.  Проверьте центровку гусеницы, как опи-

сано ниже.

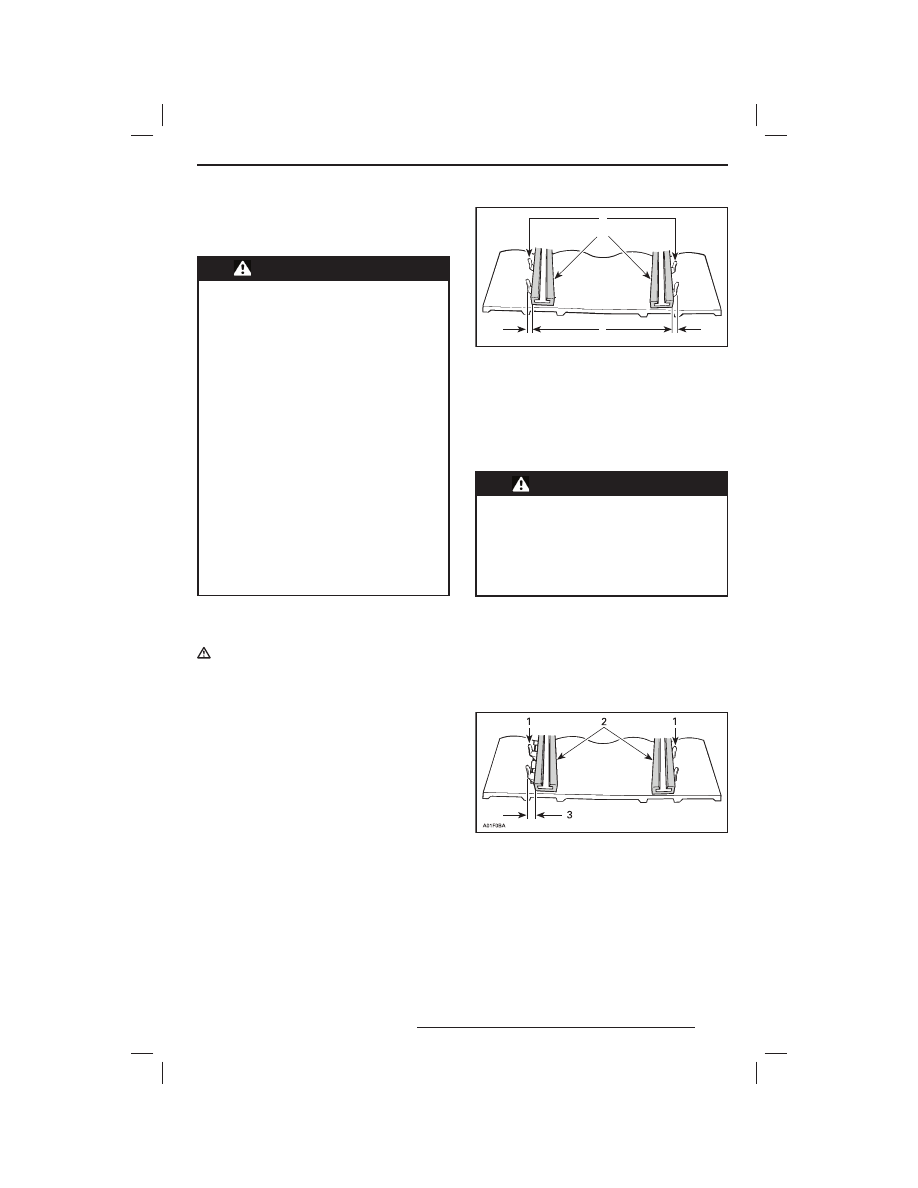

Центровка гусеничной ленты



ПРЕДОСТЕРЕЖЕНИЕ

Перед проверкой положения гу-

сеницы убедитесь в отсутствии

на гусенице посторонних пред-

метов, которые могут вылететь

из  неё  при  её  вращении.  Сле -

дите, чтобы руки, ноги, инстру-

мент или одежда были подаль-

ше от гусеницы. Поднимите и по-

ставьте снегоход на опору с ши-

роким основанием и отражатель-

ным щитком. Убедитесь в отсут-

ствии людей рядом со снегохо-

дом, особенно вблизи задней ча-

сти гусеницы. Не проворачивай-

те гусеницу на высокой скорости.

Из быстро вращающейся г усе-

ницы под действием центробеж-

ной силы могут неожиданно вы-

лететь сломанные шипы, звенья

гусеницы или какие-то посторон-

ние предметы, которые способ-

ны нанести серьёзные травмы

ногам и другим частям тела.

1.  Поднимите заднюю часть снегохода

и установите на опору с широким осно-
ванием.

 ОСТОРОЖНО Практикуйте пра-

вильную технику подъёма, преи-

мущественно  используйте  силу

ног. Не предпринимайте попыток

поднять заднюю части снегохода,

если это превосходит Ваши физи-

ческие возможности.

2.  Пустите двигатель и слегка нажмите

на рычаг дроссельной заслонки, чтобы
гусеничная лента начала медленно вра-
щаться. Длительность работы гусеницы
в таком режиме не должна превышать
15—20 секунд.

3.  Проверьте симметричность положения

гусеницы относительно накладок поло-
зьев: расстояние между полозьями и на-
правляющими гребнями гусеницы долж-
но быть одинаковым с обеих сторон.

A01F05A

1

2

3

1. Направляющие гребни
2. Накладки полозьев
3. Одинаковое расстояние с обеих сторон

4.  Для регулировки центровки гусеницы вы-

полните следующее:
4.1  Остановите двигатель.
4.2 Снимите колпачок шнура безопасно-

сти с выключателя.



ПРЕДОСТЕРЕЖЕНИЕ

Перед началом работ по обслу-

живанию или регулировкой сни-

мите колпачок шнура безопасно-

сти  (к люч DESS) с  контактного

устройства, если другое не ука-

зано особо. Установите снегоход

в безопасном месте вне трассы.

4.3 Ослабьте стопорные винты заднего

направляющего катка.

4.4 Подтяните  регулировочный  болт

на той стороне движителя, где рас-
стояние  меж ду  направляющими
гребнями и опорным полозом наи-
большее.

1.  Направляющие гребни
2. Накладки полозьев
3. Подтяните регулировочный болт на этой

стороне

5.  Затяните болты крепления.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
