Снегоход Lynx Adventure Grand Tourer 600 E-TEC. Инструкция - часть 26





104

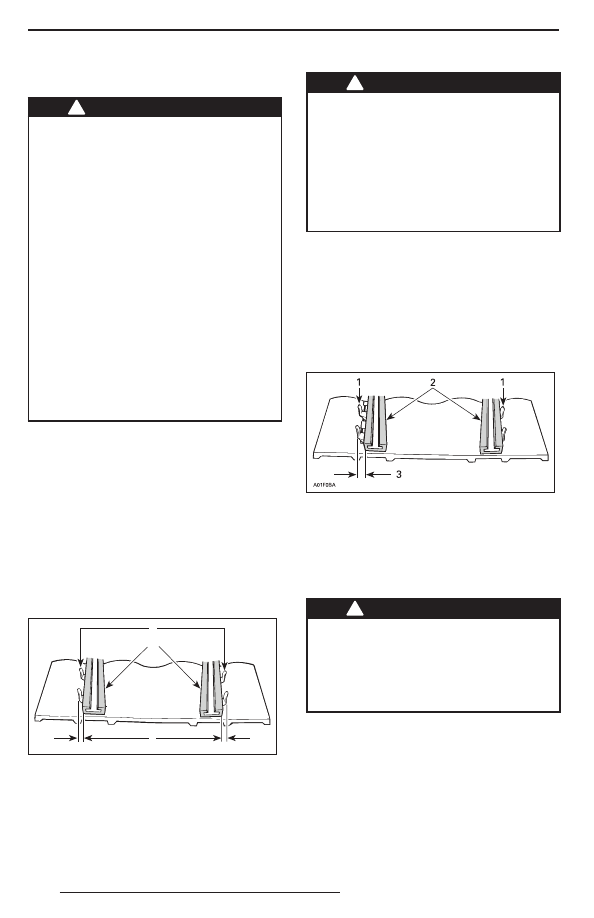

Центровка гусеничной ленты

!



ПРЕДОСТЕРЕЖЕНИЕ

Перед проверкой положения гусени-

цы убедитесь в отсутствии в ней по-

сторонних предметов, которые мо-

гут вылететь при включении двига-

теля. Следите, чтобы руки, ноги, ин-

струмент или одежда не оказались

захвачены вращающимися деталя-

ми. Поднимите и поставьте снегоход

на  опору  с  широким  основанием

и отражательным щитком. Убедитесь

в отсутствии людей поблизости и по-

зади снегохода. Не проворачивайте

гусеницу на высокой скорости.

Из быстро вращающейся гусеницы

под действием центробежной силы

могут  неожиданно  вылететь  сло-

манные шипы, звенья гусеницы или

какие-то посторонние предметы, ко-

торые способны нанести травмы но-

гам и другим частям тела.

Пустите двигатель и слегка нажмите

на рычаг дроссельной заслонки, чтобы

гусеничная лента начала медленно вра-

щаться. Длительность работы гусеницы

в таком режиме не должна превышать

5-ти секунд.
Проверьте симметричность положения

гусеничной ленты относительно накла-

док полозьев: расстояние между поло-

зьями и направляющими гребнями гусе-

ничной ленты должно быть одинаковым

с обеих сторон.

A01F05A

1
2

3

1. Направляющие гребни
2. Накладки полозьев
3. Одинаковое расстояние с обеих сторон

Для регулировки центровки гусеницы вы-

полните следующее:

!



ПРЕДОСТЕРЕЖЕНИЕ

Перед началом операций по регу-

лировке и техническому обслужи-

ванию снегохода снимите колпачок

шнура безопасности (если не требу-

ется иное) с контактного устройства

выключателя двигателя. Для выпол-

нения регулировки выберите безо-

пасное место вдали от снегоходных

трасс.

1.  Снимите колпачок шнура безопасно-

сти с контактного устройства.

2.  Ослабьте стопорные винты заднего на-

правляющего катка.

3.  Подтяните  регулировочный  болт

на той стороне движителя, где рас-

стояние между направляющими греб-

нями и опорным полозом наибольшее.

1. Направляющие гребни
2. Накладки полозьев
3. Подтяните регулировочный болт на этой стороне

4.  Затяните контргайки.
5.  Затяните болты крепления направля-

ющих катков моментом (48 ± 6) Н•м.

!



ПРЕДОСТЕРЕЖЕНИЕ

Убедитесь, что крепёжные болты на-

правляющих катков надёжно затяну-

ты, чтобы избежать самопроизволь-

ного демонтажа направляющего кат-

ка и последующего заклинивания гу-

сеницы.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

105

1

2

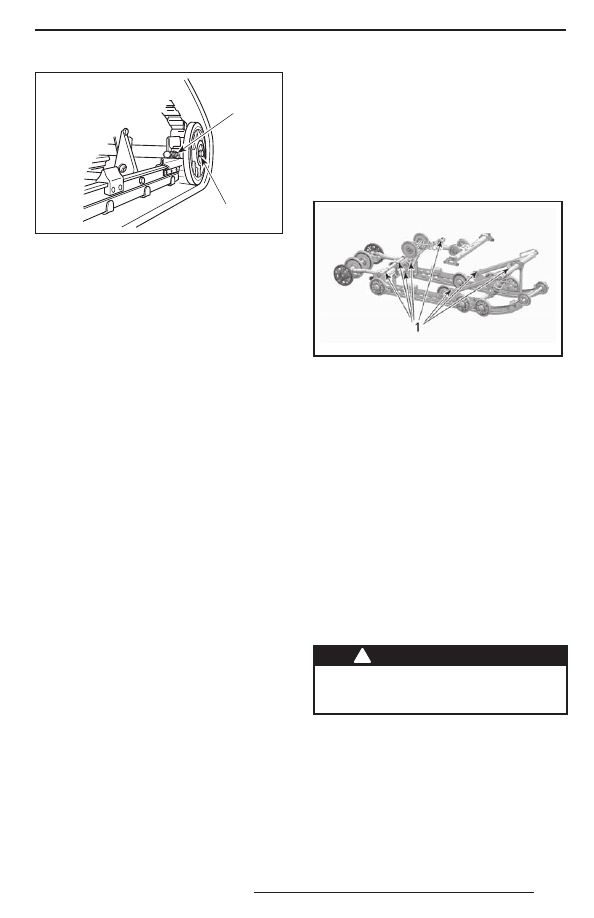

A05F0E B

ТИПОВОЙ ВАРИАНТ
1. Контргайка
2. Болт крепления направляющего катка

6.  Пустите двигатель и на малой скорости

движения гусеничной ленты проверьте

симметричность её положения относи-

тельно опорных полозьев.

7.  Опустите снегоход на опорную поверх-

ность.

8.  Установите на место колпачки задних

катков (если имеются).

Подвеска

Состояние задней подвески

Осмотрите все компоненты подвески,

включая накладки опорных полозьев,

пружины, катки и другие детали.
ПРИМЕЧАНИЕ: При движении машины

по снежному покрову снег играет роль

смазки и охладителя поверхности сколь-

жения.  Продолжительное  движение

снегохода по обледеневшей поверхно-

сти или по зернистому снегу приводит

к перегреву и преждевременному изно-

су накладок опорных полозьев гусеницы.

Состояние ленточного ограничителя

Проверьте  ленточный  ограничитель

на наличие трещин и признаков износа.

Проверьте затяжку резьбовых крепёж-

ных деталей. Проверьте состояние от-

верстий в ленточном ограничителе. При

необходимости заменить. Затяните гайку

крутящим моментом (9 ± 1) Н•м.

Смазка компонентов задней

подвески

Смажьте заднюю подвеску в местах рас-

положения пресс-маслёнок синтетиче-

ской смазкой SUSPENSION GREASE (P/N

293 550 033). Периодичность обслужива-

ния указана в разделе «РЕГЛАМЕНТ ТЕХ-

НИЧЕСКОГО ОБСЛУЖИВАНИЯ».

fmo2012-003-015_b

1. Пресс-маслёнки

Проверка состояния рулевого

управления и передней подвески

Визуально проверьте затяжку крепёжных

элементов рулевого управления и перед-

ней подвески (шаровые опоры и шаровые

шарниры рычагов и тяг рулевого приво-

да, болты шарнирного крепления, болты

крепления лыж и цапф лыж, и т. д.). При

необходимости обратитесь к авторизо-

ванному дилеру Lynx.

Лыжи

Состояние лыж и коньков

Проверьте состояние лыж и твёрдосплав-

ных коньков. При обнаружении призна-

ков износа обратитесь к дилеру Lynx.

!



ПРЕДОСТЕРЕЖЕНИЕ

Сильно  изношенные  лыжи  и/или

коньки  ухудшают  управляемость

снегохода.

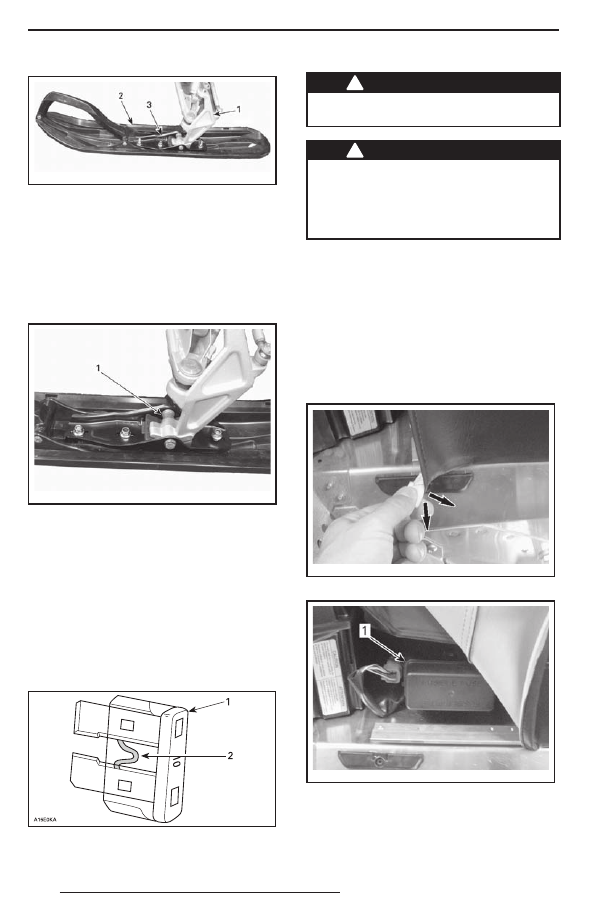

Лыжи Blade

Стандартным положением для кронштей-

на лыжи является такое, при котором он

установлен на центральные отверстия.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

106

fbl2013-002-014_ c

ТИПОВОЙ ВАРИАНТ
1. Опора лыжи
2. Лыжа
3. Кронштейн лыжи

Изменяя положение регулировочной

втулки можно регулировать ширину ко-

леи лыж. Возможна установка лыжи как

с внутренней, так и с внешней стороны

опоры лыжи.

fmo2014-003-009_a

1.  Регулировочная втулка установлена с внутрен-

ней стороны стойки лыжи

Предохранители

Проверка предохранителей

Система электрооборудования защище-

на предохранителями.
Проверьте и, при необходимости, заме-

ните предохранитель.
Извлеките предохранитель из держате-

ля. Проверьте, не оплавлена ли его нить.

1. Предохранитель
2. Проверьте, не оплавилась ли нить

!



ПРЕДОСТЕРЕЖЕНИЕ

Запрещается использовать предохра-

нитель с более высоким номиналом.

!



ПРЕДОСТЕРЕЖЕНИЕ

В случае перегорания предохрани-

теля, прежде чем запускать двига-

тель, найдите и устраните причину

неисправности. Обратитесь к авто-

ризованному дилеру Lynx.

Расположение предохранителей

Блок предохранителей располагается под

обивкой левой передней части сиденья.
Для идентификации предохранителей

см. табличку на крышке блока и раздел

«ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ».
Для доступа к блоку предохранителей

снимите  часть  обивки,  как  показано

на рисунке.

mmo2 009 -004-036_b

ПОТЯНИТЕ, ЧТОБЫ СНЯТЬ

mmo2 009 -004-037_a

1. Блок предохранителей

Установите обивку на место, зацепив

за алюминиевый выступ.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

107

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

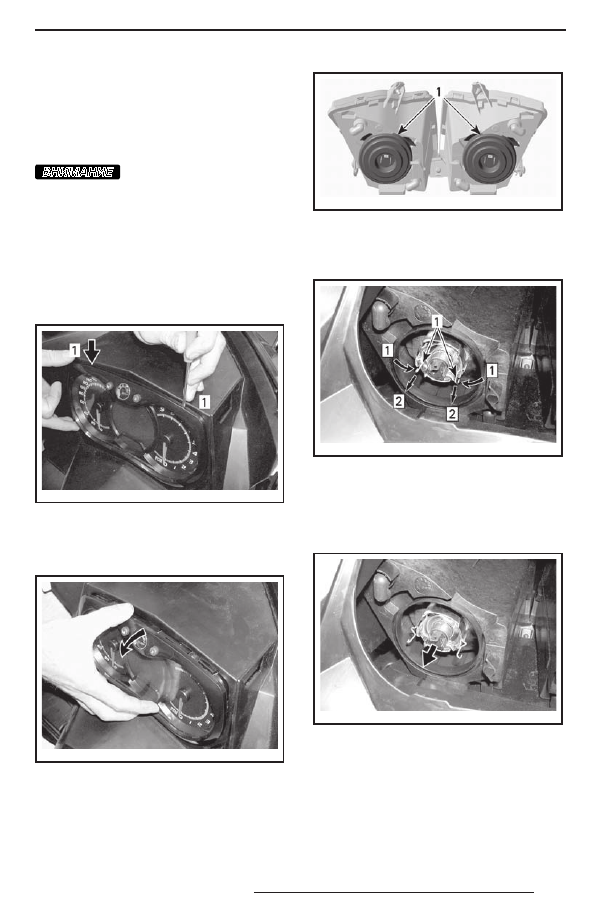

Световые приборы

После замены перегоревшей лампы про-

верьте работоспособность соответствую-

щего осветительного прибора.

Замена лампы головной оптики

ВНИМАНИЕ

Во избежание сокраще-

ния срока службы галогенных ламп

не касайтесь пальцами стеклянной

колбы лампы. Если Вы дотронулись

до стеклянной колбы, очистите её изо-

пропиловым  спиртом,  который

не оставляет плёнку на стекле.
1.  С помощью маленькой отвёртки осво-

бодите защёлки информационного

центра.

mmo2 007 -009-061_a

1. Защёлки

2.  Осторожно потяните многофункцио-

нальный центр и отведите его в сто-

рону.

mmo2 007 -009-062_a

3.  Отсоедините разъем перегоревшей

лампы. Снимите резиновый чехол.

mmo2 007 -009-022_a

1. Резиновый чехол

4.  Одновременно сожмите и потяните

оба конца фиксатора, чтобы извлечь

лампу.

mmo2 007 -009-063_a

Шаг 1: Сжать с обеих сторон
Шаг 2: Потяните, чтобы освободить
1. Защёлка

5.  Извлеките и замените лампу. Установ-

ка осуществляется в последовательно-

сти, обратной снятию.

mmo2 007 -009-064_a

ВЫНЬТЕ ЛАМПУ И ЗАМЕНИТЕ ЕЁ

Регулировка головной оптики

Снимите многофункциональный центр,

как описано в разделе «ЗАМЕНА ЛАМ-

ПЫ ГОЛОВНОЙ ОПТИКИ». Для регули-

ровки направления светового пучка вра-

щайте рукоятку.
