Если необходимо добавить большое ко-

личество охлаждающей жидкости, а так-

же для её замены, обращайтесь к авто-

ризованному дилеру Lynx.

Рекомендуемая охлаждающая

жидкость

Используйте антифриз на основе этилен-

гликоля с содержанием ингибиторов корро-

зии, специально предназначенных для дви-

гателей внутреннего сгорания из алюминия.
Система охлаждения должна быть запол-

нена готовой охлаждающей жидкостью

BRP (P/N 219 700 362) или смесью дистил-

лированной воды и антифриза (50% дис-

тиллированной воды, 50% антифриза).

Инжекционное масло

(600 HO E-TEC, 800R E-TEC)

Долив инжекционного масла

Снимите правую верхнюю панель. См.

главы «ВЕРХНИЕ БОКОВЫЕ ПАНЕЛИ»

и «НИЖНИЕ БОКОВЫЕ ПАНЕЛИ» раз-

дела «ОРГАНЫ УПРАВЛЕНИЯ, ПРИБО-

РЫ, ОБОРУДОВАНИЕ».

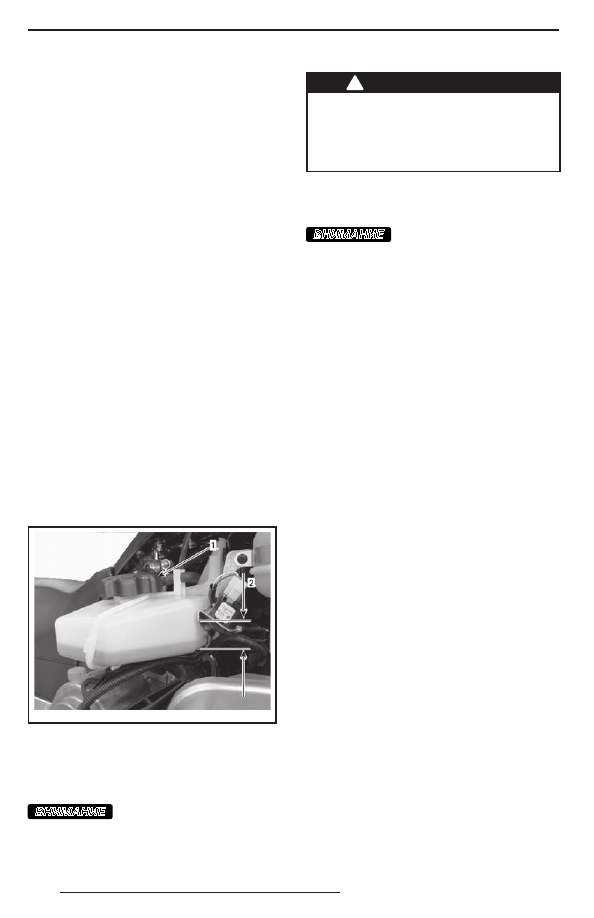

Следите, чтобы в резервуаре инжекцион-

ной системы смазки двигателя было до-

статочное количество рекомендованно-

го масла.

fmo2012-003-012_a

ТИПОВОЙ ВАРИАНТ
1. Резервуар инжекционной системы смазки

Отверните крышку резервуара инжек-

ционной системы смазки, долейте мас-

ло и надёжно закройте крышку.

ВНИМАНИЕ

Проверяйте и, при необ-

ходимости, доводите до нормы уро-

вень инжекционного масла при каж-

дой заправке снегохода топливом.

!



ПРЕДОСТЕРЕЖЕНИЕ

Не переливайте. Установите и надёж-

но затяните крышку. Вытирайте на-

сухо все потеки масла. Масло являет-

ся продуктом, опасным в пожарном

отношении.

Моторное масло (1200 4-TEC)

Уровень моторного масла

ВНИМАНИЕ

Проверяйте и, при необ-

ходимости, доводите до нормы уро-

вень моторного масла перед каждой

поездкой. Не переливайте масло. Экс-

плуатация снегохода с недостаточным

или избыточным количеством масла

в системе смазки может привести к се-

рьёзным поломкам двигателя. Насухо

вытирайте все потеки.
Установите снегоход на ровную горизон-

тальную поверхность и выполните про-

верку уровня масла в следующей после-

довательности:
1.  Запустите двигатель и дайте ему про-

греться до нормальной рабочей тем-

пературы. Двигатель достигает нор-

мальной рабочей температуры, ког-

да задний теплообменник становит-

ся тёплым — это является признаком

того, что термостат открыт.

2.  Дайте двигателю поработать на обо-

ротах холостого хода приблизительно

в течение 30 секунд.

3.  Остановите двигатель.
4.  Откройте левую боковую панель, см.

раздел «ОРГАНЫ УПРАВЛЕНИЯ, ПРИ-

БОРЫ, ОБОРУДОВАНИЕ».

5.  Снимите защитный кожух ремня вари-

атора, см. «ЗАЩИТНЫЙ КОЖУХ РЕМ-

НЯ ВАРИАТОРА».

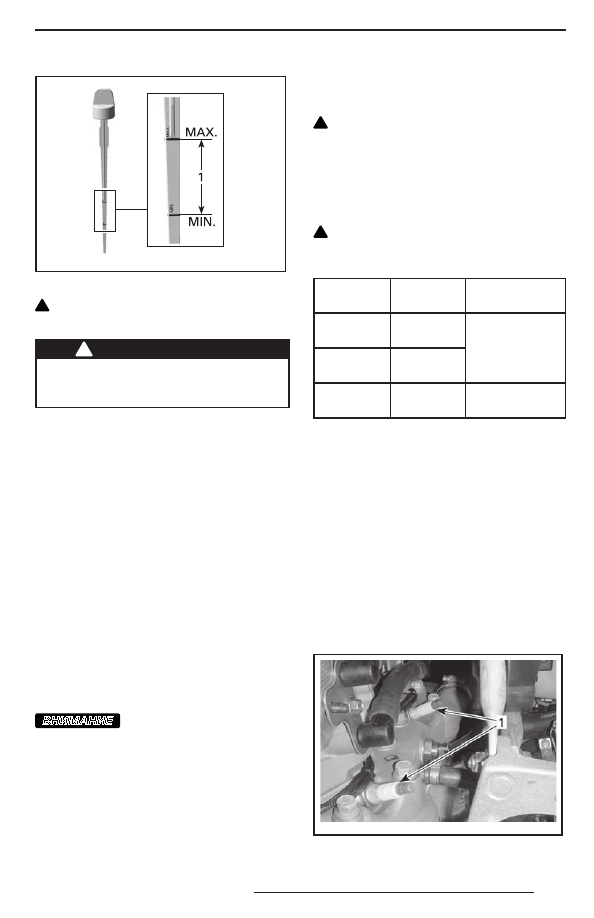

6.  Извлеките масляный щуп и протрите его.
7.  Полностью вставьте масляный щуп

в маслоналивную трубку.

8.  Вновь извлеките масляный щуп и про-

верьте уровень масла. Уровень масла

должен располагаться между метками

«MIN» и «MAX», см. рис. Долейте мо-

торное масло при необходимости.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

93

mmo2 009 -005-027_a

1. Уровень масла между метками «MIN» и «MAX»

!

 ОСТОРОЖНО Моторное масло мо-

жет быть очень горячим.

!



ПРЕДОСТЕРЕЖЕНИЕ

Вытирайте насухо все потеки масла.

Масло является продуктом, опасным

в пожарном отношении.

Система выпуска

отработавших газов

Проверка системы выпуска

отработавших газов

Выхлопная труба глушителя должна рас-

полагаться по центру отверстия в ниж-

нем поддоне. Труба не должна иметь кор-

розионных повреждений и неплотностей

в соединениях. Проверьте надёжность

крепления трубы.
Проверьте состояние крепёжных пру-

жин, замените их в случае необходимо-

сти. Система выпуска предназначена для

снижения уровня шума работающего дви-

гателя и улучшения его мощностных ха-

рактеристик. В некоторых странах внесе-

ние изменений в конструкцию выхлопной

системы запрещено законом.

ВНИМАНИЕ

Отсутствие какого-либо

компонента системы выпуска, кон-

структивные изменения или повреж-

дения деталей могут стать причиной

для серьёзных поломок двигателя.

Свечи зажигания

Рекомендуемые свечи зажигания

!

 ОСТОРОЖНО Используйте только

рекомендованные свечи зажигания,

указанные ниже. При установке свечи

следует затянуть указанным момен-

том, процедура установки подробно

описана в разделе «СНЯТИЕ/УСТА-

НОВКА СВЕЧИ ЗАЖИГАНИЯ».

!

 ОСТОРОЖНО Регулировка межэлек-

тродного зазора этих свечей не допус-

кается.

Модель

Тип свечи

зажигания

Межэлектрод-

ный зазор

600

HO E-TEC

NGK

PZFR6F

Не регулируется

(0,75 ± 0,05) мм

800R E-TEC

NGK

PFR7AB

1200 4-TEC

NGK

CR8EKB

Не регулируется

Снятие/установка свечи зажигания

Модели с двигателем E-TEC
Проверка состояния или замена свечей

зажигания должны выполняться только

авторизованным дилером Lynx.
Модели с двигателем 1200 4-TEC
Снятие
Откройте левую боковую панель.
Снимите защитный кожух, как описано

в разделе «ЗАЩИТНЫЙ КОЖУХ РЕМНЯ

ВАРИАТОРА».
Отсоедините высоковольтный провод

от свечи зажигания.

mmo2 008 -008-027_a

ЛЕВАЯ СТОРОНА МОТОРНОГО ОТСЕКА
1. Свечи зажигания

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

94

Используя ключ, входящий в комплект

возимого инструмента, отверните свечи

зажигания на один оборот.

mmo2 008 -008-009

1. Ключ «на 16»
2. Стержень отвёртки

Очистите свечи зажигания и головки ци-

линдров, используя по возможности сжа-

тый воздух.

!



ПРЕДОСТЕРЕЖЕНИЕ

При  работе  со  сжатым  воздухом

всегда используйте средства защи-

ты глаз.

Полностью выверните свечи зажигания

и снимите их.
Установка
Прежде чем приступить к установке, не-

обходимо убедиться в отсутствии нагара

на контактных поверхностях головки ци-

линдра и свечей зажигания.
Проверьте межэлектродный зазор свечей

зажигания, используя специальный щуп.
Если величина зазора выходит за преде-

лы диапазона допустимых значений, све-

чу зажигания необходимо заменить.
Заверните  свечу  зажигания  от  руки

до упора.

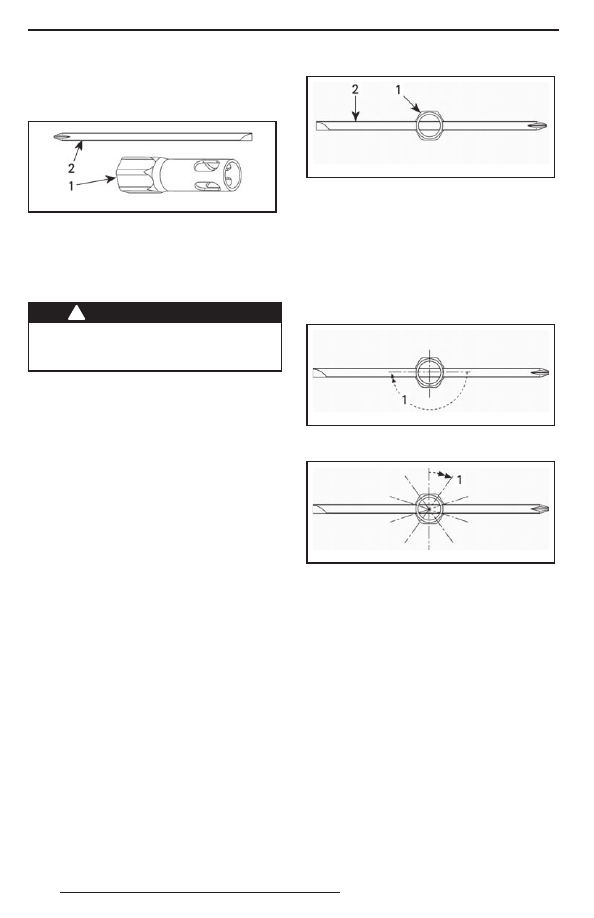

Затяните свечи, используя ключ из воз-

имого комплекта инструментов или ди-

намометрический ключ и соответствую-

щую головку.
Затяжка  с  использованием  ключа

из комплекта возимого инструмента
Используйте ключ 16 мм и стержень от-

вёртки из комплекта возимого инстру-

мента.

mmo2 008 -008-008_a

ВИД СВЕРХУ
1. Ключ «на 16»
2. Стержень отвёртки

Затяните свечи зажигания в соответствии

с указаниями, приведёнными на следую-

щих рисунках.
ПРИМЕЧАНИЕ: Убедитесь, что свеча

и уплотнительное кольцо правильно уста-

новлены на головку цилиндра.

mmo2 008 -008-006_a

НОВАЯ СВЕЧА ЗАЖИГАНИЯ
1. Затянуть на 1/2 оборота

mmo2 008 -008-007_a

БЫВШАЯ В УПОТРЕБЛЕНИИ СВЕЧА ЗАЖИГАНИЯ
1. Затянуть на 1/10 оборота

Затяжка с использованием динамо-

метрического ключа
Затяните свечи зажигания моментом 27,5 Н•м.

Упор двигателя

(модели E-TEC)

Регулировка упора двигателя

Упор двигателя находится на левой пе-

редней опоре двигателя, перед ведущим

шкивом.
1.  Снимите колпачок шнура безопасности

(ключ DESS) с контактного устройства.

2.  Снимите левую боковую панель, см.

раздел «ОРГАНЫ УПРАВЛЕНИЯ, ПРИ-

БОРЫ, ОБОРУДОВАНИЕ».

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

95

3.  Снимите защитный кожух ремня вари-

атора, как описано в главе «ЗАЩИТ-

НЫЙ КОЖУХ РЕМНЯ ВАРИАТОРА»

данного раздела.

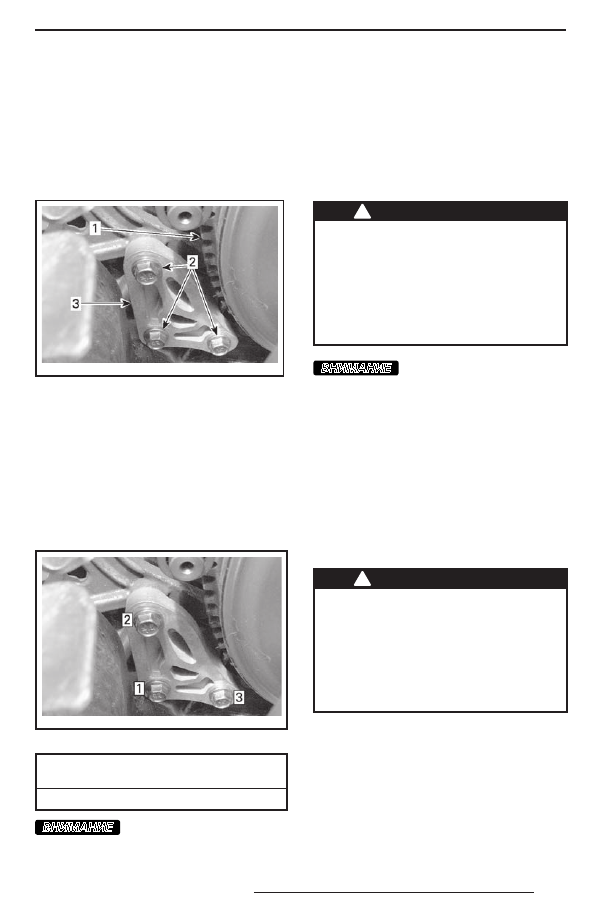

4.  Ослабьте три болта крепления упора

к опоре двигателя, чтобы появилась

возможность его перемещения в вер-

тикальной плоскости (0,5–1 оборот).

mmo2 010 -009-007_a

1. Ведущий шкив
2. Болты упора двигателя
3. Упор двигателя

5.  Нажмите упор двигателя, вертикаль-

но вниз. Упор двигателя и резиновый

ограничитель (на двигателе) должны

соприкасаться.

6.  В указанной на рисунке последова-

тельности затяните болты рекомен-

дуемым моментом. Будьте осторож-

ны — не зажмите щуп.

mmo2 010 -009-007_b

ПОСЛЕДОВАТЕЛЬНОСТЬ ЗАТЯЖКИ

МОМЕНТ ЗАТЯЖКИ БОЛТОВ УПОРА

ДВИГАТЕЛЯ

(10 ± 2) Н•м

ВНИМАНИЕ

Если  упор  двигателя

и болты его крепления установлены

неправильно, возможны серьёзные

повреждения шкива вариатора.

Тормозная жидкость

Рекомендуемая жидкость

Пользуйтесь  тормозной  жидкостью

DOT 4 из герметичной упаковки. Жид-

кость в открытой упаковке может быть

засорена или могла впитать влагу из воз-

духа.

!



ПРЕДОСТЕРЕЖЕНИЕ

Пользуйтесь тормозной жидкостью

DOT  4  из  герметичной  упаковки.

Во избежание серьёзного поврежде-

ния тормозной системы запрещает-

ся использование тормозных жидкос-

тей, не рекомендуемых типов, также

запрещается смешивать разные типы

жидкости для пополнения бачка.

ВНИМАНИЕ

Тормозная жидкость мо-

жет повредить окрашенные или плас-

тиковые поверхности. Соблюдайте

осторожность. Если жидкость проли-

лась, тщательно промойте это место

водой.

Уровень тормозной жидкости

Установите снегоход на ровной горизон-

тальной площадке.
Проверьте уровень тормозной жидко-

сти (DOT 4) в бачке. При необходимости

долейте тормозную жидкость.

!



ПРЕДОСТЕРЕЖЕНИЕ

Пользуйтесь тормозной жидкостью

DOT  4  из  герметичной  упаковки.

Во избежание серьёзного поврежде-

ния тормозной системы запрещает-

ся использование тормозных жидкос-

тей, не рекомендуемых типов, также

запрещается смешивать разные типы

жидкости для пополнения бачка.
