Snowmobile Polaris 2006 - 2007 FS / FST. Instruction - part 61





11.9

Chassis

11

Rev. 1 07/2006

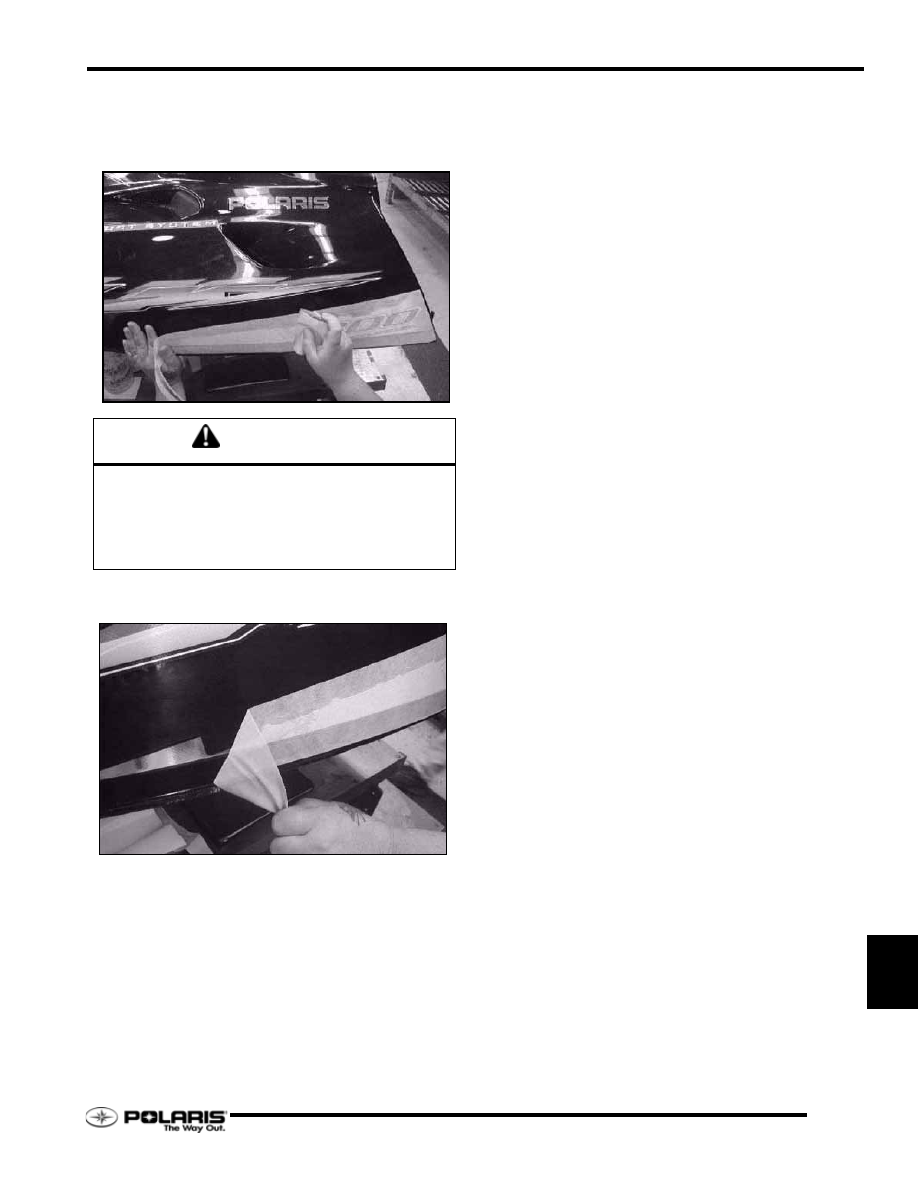

4.

Apply the decal and slowly work the decal down using a
clean squeegee to lay the decal straight and to avoid
creating air bubbles. Do NOT remove the decal mask until
the decal is fully applied.

5.

When finished installing the decal, carefully remove the
decal mask at a 180_ angle.

6.

Peel the backing off and install the urocals in the
appropriate places. These also have strong adhesives and
once applied they cannot be removed easily. Use a wall
paper roller to adhere all surfaces of the urocal. Urocal
decals are rigid and need to be rolled to ensure good
adhesion, particularly on the edges.

CAUTION

O

NCE



THE



ADHESIVE



STICKS

IT



CAN



BE



VERY



DIFFICULT



TO



PULL



THE



DECAL



BACK



OFF



OF



THE



HOOD

. U

SE



EXTREME



CARE

! I

F



YOU



ENCOUNTER



AIR



BUBBLES

 DO NOT

ATTEMPT



TO



USE



A



STRAIGHT



PIN



TO



POKE



THE



BUBBLE



AND



LET



THE



AIR



OUT

. A

HOLE



POKED



IN



A



CHROME



DECAL



WILL



BE



VERY



NOTICEABLE

.

NOTES

Chassis

11.10

Rev. 1 07/2006

Chassis Electrical System

12.1

CHAPTER 12

Chassis Electrical System

12

Rev. 1 07/2006

RELAYS / SWITCHES / MFI GAUGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  12.2

SYSTEM OVERVIEW  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12.2
BATTERY / CHARGING SYSTEM SPECIFICATIONS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12.2

MAINTENANCE - FREE BATTERY  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  12.3

BATTERY PREPARATION  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12.3

FRESH PACK BATTERY  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  12.3

BATTERY PREPARATION  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12.3

BATTERY TESTING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  12.3

TESTING PROCEDURES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12.3
OPEN CIRCUIT VOLTAGE TESTING (OCV)  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12.3
LOAD TEST . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12.3
OFF SEASON STORAGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12.3

MAIN RELAY PANEL  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  12.4

RELAY OVERVIEW . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12.4
RELAY PANEL WIRE ROUTING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12.5
FUSE OVERVIEW . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12.6
FUSIBLE LINKS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12.6
CIRCUIT BREAKER. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12.6
DIODES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12.7
EXTERNAL RELAYS (RELAYS LOCATED OUTSIDE OF THE MAIN RELAY PANEL) . . . . . . . . . . . . . . . . . . . . . 12.7
EFI / IGNITION RELAY CIRCUIT  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12.8
EFI RELAY CIRCUIT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12.9
IGNITION RELAY CONTROL CIRCUIT  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12.10
IGNITION RELAY POWER CIRCUIT  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12.11
2006 CHASSIS RELAY CIRCUIT  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12.12
CHASSIS RELAY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12.13
START SOLENOID RELAY CIRCUIT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12.14
START SOLENOID RELAY CONTROL CIRCUIT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12.15
START SOLENOID GROUNDING RELAY CIRCUIT  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12.15
FUEL PUMP RELAY CIRCUIT  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12.16
FUEL PUMP RELAY CIRCUIT  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12.17
CHARGE AIR COOLER (INTERCOOLER) FAN RELAY CIRCUIT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12.18
 CHARGE AIR COOLER RELAY CIRCUIT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12.19
ENGINE STOP / THROTTLE SAFETY STOP CIRCUITS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12.20
THROTTLE SAFETY SYSTEM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12.21
PERC 4 REVERSE SYSTEM CIRCUITS  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12.22
PERC 4 BUTTON CIRCUIT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12.23
FORWARD / REVERSE LIMIT SWITCH CIRCUITS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12.24
PERC 4 FORWARD REVERSE CONTROLLER CIRCUIT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12.25
MULTI-FUNCTION DISPLAY (MFD) CIRCUITS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12.26
MULTI-FUNCTION DISPLAY POWER CIRCUIT  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12.27
MULTI-FUNCTION DISPLAY INPUTS / OUTPUTS  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12.27
MODE / SET SWITCH CIRCUIT (NON-ACE)  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12.28
VEHICLE SPEED SENSOR CIRCUIT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12.28
POWER-UP / POWER-DOWN SEQUENCE OVERVIEW . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12.29
POWER-UP / POWER-DOWN TROUBLESHOOTING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12.30

2007 SELECTED HARNESS ROUTINGS. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  12.31

CYLINDER HEAD ROUTINGS  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12.31
CRANKCASE / THROTTLE BODY ROUTINGS  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12.31
LH FOOT REST ROUTINGS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12.32
AMBIENT PRESSURE / WASTEGATE SOLENOID ROUTINGS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12.32

M-10 ACE  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12.33

OVERVIEW  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12.33
CHECKING COMPONENTS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12.34
TROUBLESHOOTING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12.35
OPERATION  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12.35
FEEDBACK  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12.35
ENABLE / DISABLE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12.35
DISPLAY SELECT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12.35
SUSPENSION POSITION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12.36
ACE IMPORTANT NOTES  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12.36

12.2

Chassis Electrical System

Rev. 1 07/2006

RELAYS / SWITCHES / MFI GAUGE

System Overview

The following components are included within this chapter:

• Fuses and Relays (Fuse Block Components)

• Fuel / Intercooler Fan Relays

• Forward / Reverse Chaincase / PERC 4 Switches

• Ignition / Tether / Throttle / Emergency Safety Slap -

Stop Switches

• PERC 4 Reverse System Controller

• MFD (Multi-Function Display)

• Battery

• Alternator (Generator)

• Starter Motor - Starter Solenoid

• Fusible Links

• M-10  ACE  System

Battery / Charging System Specifications

WARNING

B

ATTERY



ELECTROLYTE



IS



POISONOUS

. I

T



CONTAINS



ACID

!

S

ERIOUS



BURNS



CAN



RESULT



FROM



CONTACT



WITH



THE



SKIN

EYES

OR



CLOTHING

.

ANTIDOTE:
EXTERNAL: F

LUSH



WITH



WATER

.

INTERNAL: D

RINK



LARGE



QUANTITIES



OF



WATER



OR



MILK

. F

OLLOW



WITH



MILK



OF



MAGNESIA

BEATEN



EGG

OR



VEGETABLE



OIL

. C

ALL



PHYSICIAN



IMMEDIATELY

.

EYES: F

LUSH



WITH



WATER



FOR

 15

MINUTES



AND



GET



PROMPT



MEDICAL



ATTENTION

B

ATTERIES



PRODUCE



EXPLOSIVE



GASES

. K

EEP



SPARKS

FLAME

CIGARETTES

ETC

AWAY

. V

ENTILATE



WHEN



CHARGING



OR



USING



IN



CLOSED



SPACE

. A

LWAYS



SHIELD



EYES



WHEN



WORKING



NEAR



BATTERIES

.

KEEP OUT OF REACH OF CHILDREN.

Sealed Battery

C

OMPONENT

S

PECIFICATION

Battery Type

Yuasa YTX20L-BS (Sealed) 2006
Yuasa YTX20L-BS (Fresh Pack) 2007

Voltage

12 Vdc

Nominal Capacity @ 10
Hour Rate

18 AH

Charging Current

1.8A

CCA @ 0

°F

270 AMPS

Charging System

Bosch External Alternator w/Internal Regulator -
Rectifier

Alternator Output Voltage
(No Load)

14.5 Vdc

Maximum Alternator
Output Current

55A

Maximum Electrical Power

780 watts

Regulated Voltage

14.5 Vdc

Relay Coil Resistance
(Between pins 1 and 2 on
relay.)

123

Ω ±10% @ 77°F (25°C)

Starter Motor Solenoid
Resistance

2.5

Ω ±10% @ 77°F (25°C

CAC Fan Motor Resistance

TBD

Perc 4 Motor Resistance

TBD

Starter Motor Draw
-No Load
-Loaded
-Stalled

45A / 10.9Vdc
120A / 9Vdc
390A / 2.25Vdc

Starter Motor Brush
Length (SVC. Limit)

5/16in. (8mm)
