Snowmobile Polaris 2006 - 2007 FS / FST. Instruction - part 32





6.19

FS / FST Engine

6

Rev. 1 07/2006

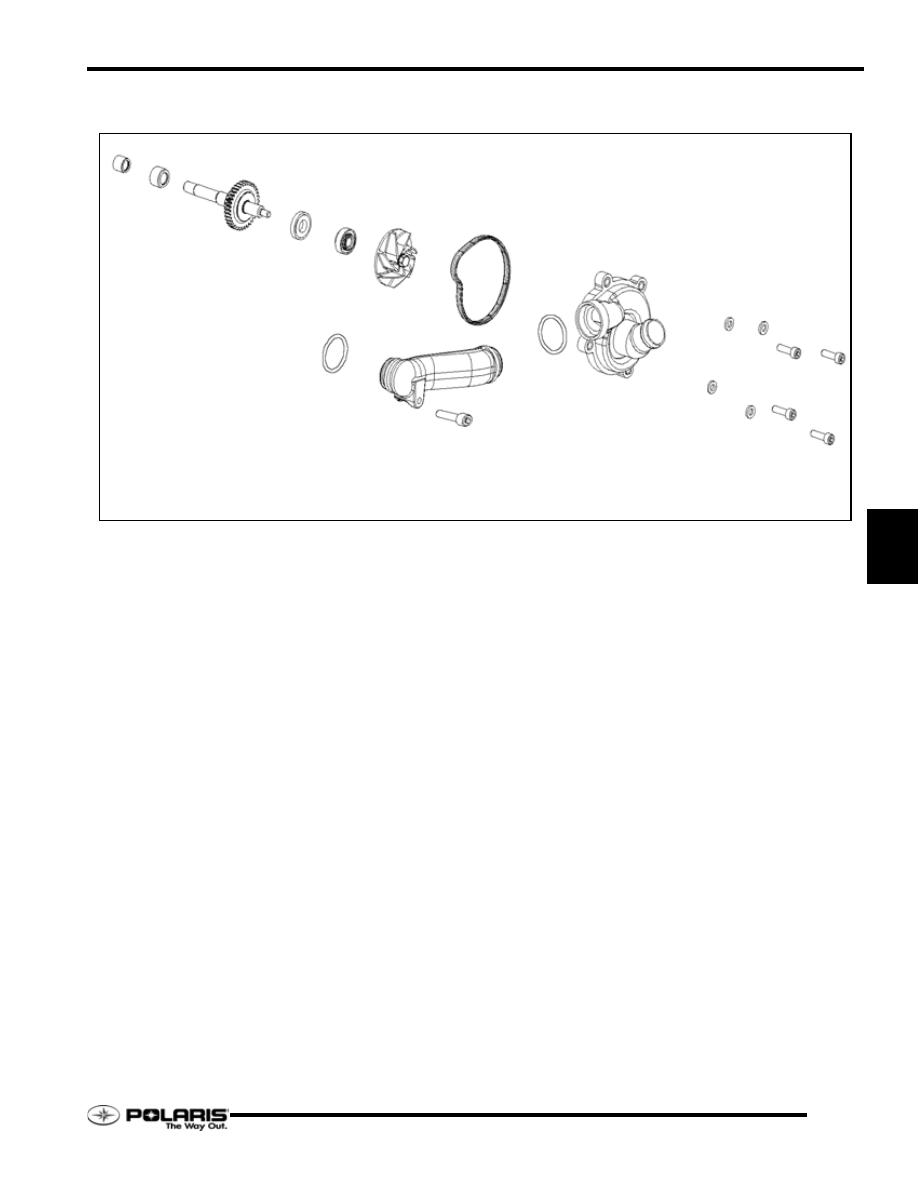

Water Pump Assembly

IMPELLER SHAFT

SPACER (2 Pieces)

NEEDLE BEARINGS

MECHANICAL SEAL

IMPELLER

COVER GASKET

WATER PUMP COVER

COOLANT SUPPLY CONNECTOR

7 Ft.Lbs (10 Nm)

7 Ft.Lbs (10 Nm)

7 Ft.Lbs (10 Nm)
APPLY LOCTITE

® 542

TO THE TWO LOWER
FASTENERS

6.20

FS / FST Engine

Rev. 1 07/2006

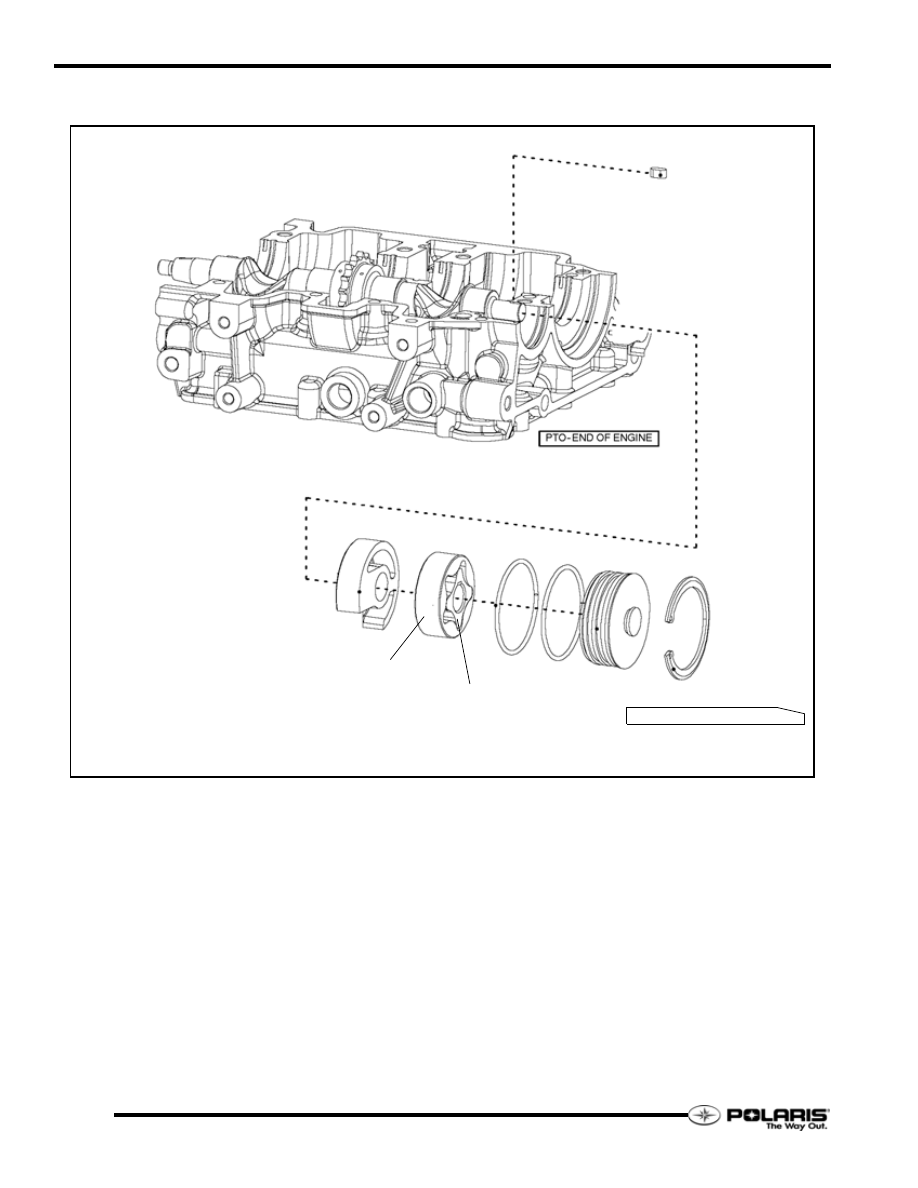

High Pressure Oil Pump Assembly

CHAMFERED SNAP RING

ROTOR CAP

O RINGS

OUTER ROTOR

INNER ROTOR

TIMING ROTOR

DRIVE KEY

(INSTALLED IN BALANCE SHAFT)

SNAP RING
CHAMFER FACES OUT

6.21

FS / FST Engine

6

Rev. 1 07/2006

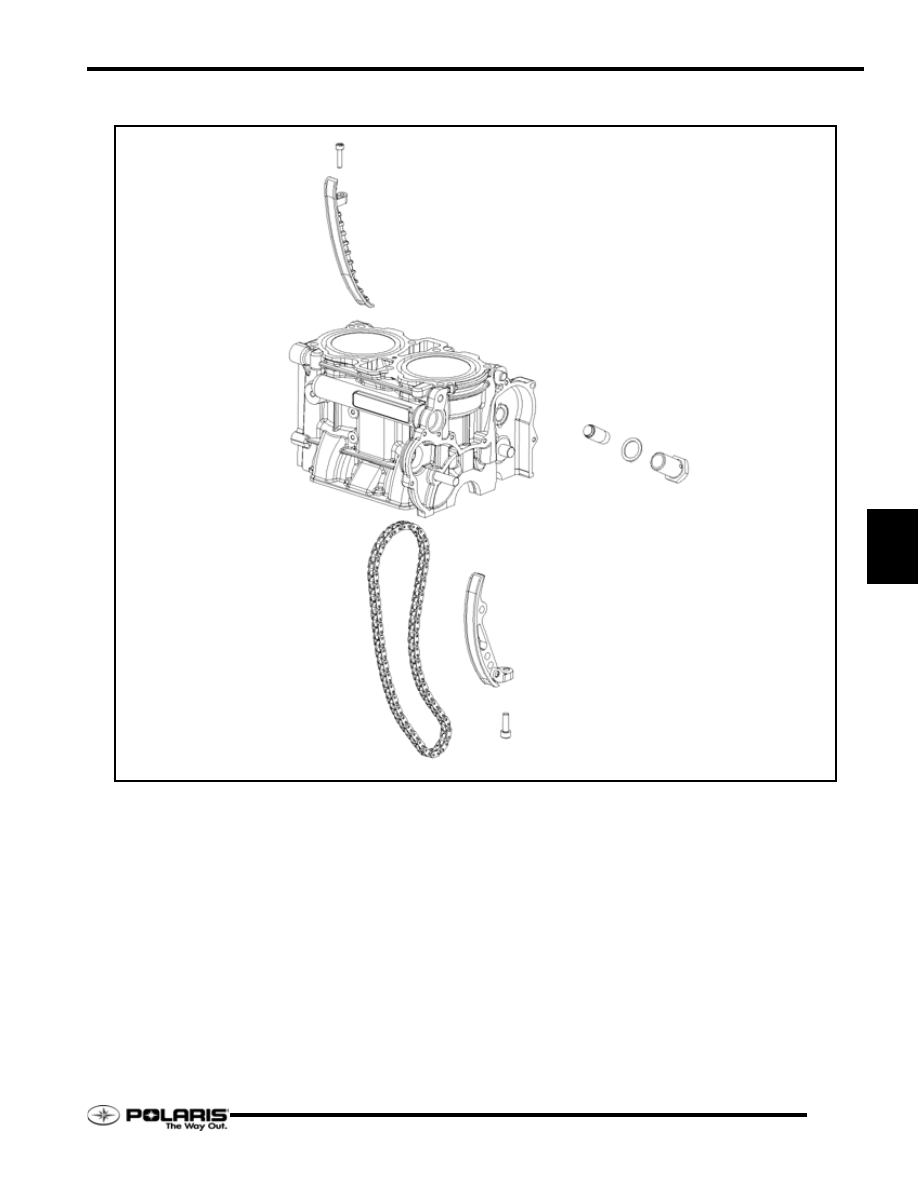

Chain Tensioner / Chain Guide Assembly

FIXED GUIDE

CAM TIMING CHAIN

TENSIONER

TENSIONER GUIDE

WASHER

TENSIONER PLUG

(PIVOTING)

7 Ft.Lbs (10 Nm)

17 Ft.Lbs (23 Nm)

51 Ft.Lbs (70 Nm)

APPLY LOCTITE

® 243

APPLY LOCTITE

® 243

6.22

FS / FST Engine

Rev. 1 07/2006

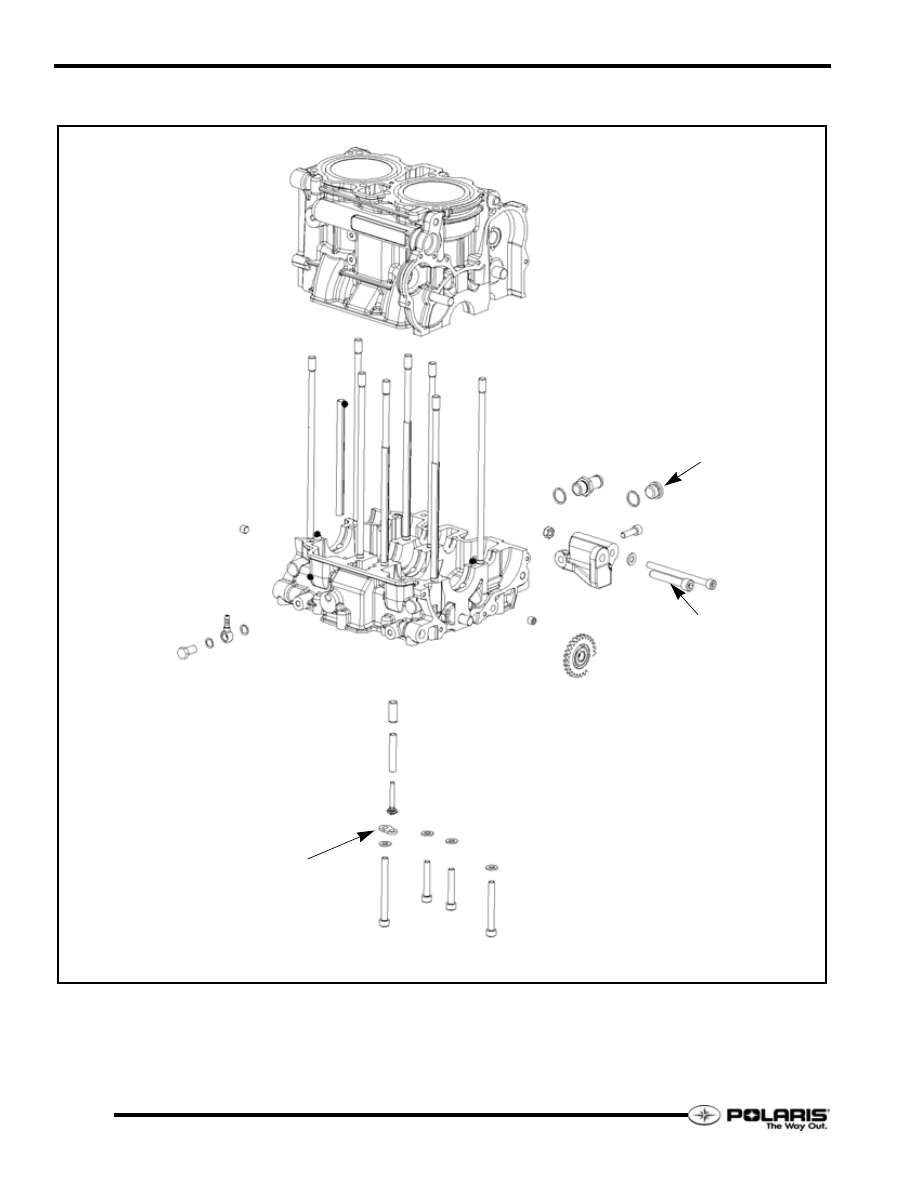

Crankcase Assembly

UPPER CRANKCASE

LOWER CRANKCASE

OIL SUPPLY NOZZLE

OIL RETURN PLUG

LOWER

SCAVENGE PUMP DRIVE GEAR

STUD SLEEVES

OIL PRESSURE RELIEF

OIL PRESSURE RELIEF PISTON

PRESSURE RELIEF

(FROM OIL STORAGE TANK)

(PLUG ON N/A, RETURN

NOZZLE ON TURBO)

CYLCONE DRIP BANJO FITTING

13 Ft.Lbs (18 Nm)

STEP TWO: 12 Ft.Lbs. (16 Nm)

30 Ft.Lbs (40 Nm)

30 Ft.Lbs (40 Nm)

15 Ft.Lbs (20 Nm)

15 Ft.Lbs (20 Nm)

30 Ft.Lbs (40 Nm)

STEP FIVE: 18 Ft.Lbs. (25 Nm)

ASSEMBLY LOCKING TAB

GUIDE PIN

PISTON SPRING

* STEPS ONE, THREE, AND FOUR INVOLVE

ALTERNATOR MOUNT

APPLY LOCTITE

® 577

APPLY LOCTITE

® 577

THE CYLINDER HEAD NUTS.
