Snowmobile Polaris 700 CLASSIC, 800 CLASSIC (2004 year). Instruction - part 1





E

2003 Polaris Sales Inc.

PARTS MANUAL PN 9918841 and MICROFICHE PN 9918842 8/03

700 CLASSIC F/O

Model #S04ND7CS

700 CLASSIC STOCK A

Model #S04ND7CSA

800 CLASSIC F/O

Model #S04ND8CS

800 CLASSIC STOCK A

Model #S04ND8CSA

800 CLASSIC STOCK B

Model #S04ND8CSB

A3

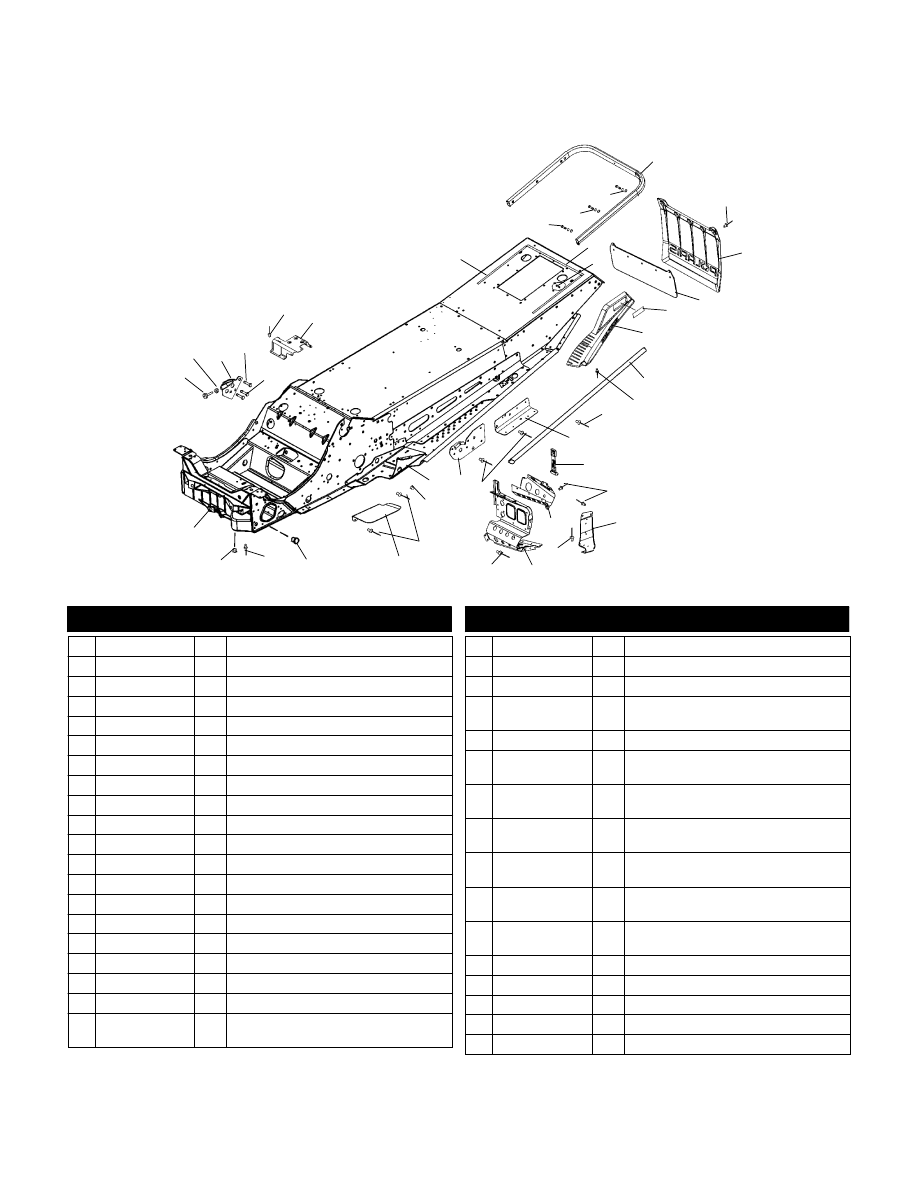

CHASSIS

700 CLASSIC F/O S04ND7CS and 700 CLASSIC STOCK A S04ND7CSA and 800 CLASSIC F/O S04ND8CS and 800 CLASSIC

STOCK A S04ND8CSA and 800 CLASSIC STOCK B S04ND8CSB

1

2

3

9

10

11

12

16

18

14

19

25

27

32

22

22

26
22

6

24

21

22

22

20

31

22

5

4

E

2003 Polaris Sales Inc.

29

33

35

7

30

34

23

28

8

13

15

17

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1014172-067

1 Asm., Chassis, M-10

1 3110078

1 Stop, Torque

2 7542404

1 Nut

3 1013377

1 Stop, Torque

4 7517632

1 Screw

5 7517854

2 Screw

6 7621432

5 Rivet

7 5246330

1 Bracket, Oil Tank/Hose Support

8 5812290

2 Gasket, Seat Base (Std.)

9 7512232

6 Screw

10 7552801

6 Washer, Spring Lock

11 7558301

6 Washer, Flat

12 2632165-309

1 Bumper, Rear, Unpainted

13 5812525

1 Seal, Seat, Rear (Std.)

14 7517441

4 Screw

15 7621418

5 Rivet

16 5434847-1106

1 Flap, Snow, Edge, Long Black/Chrome

17 5812430

1 Backer, Snow Flap

18 2670133

1 Reflector, Red

19 2632443-070

2632444-070

1

1

Skirt, Snow, LH

Skirt, Snow, RH

20 5245118--067

2 Brace, Tunnel Roll

21 7621472

8 Rivet

22 7661637

74 Rivet

23 5244997-067

5244998-067

1

1

Brace, Tunnel, Lower, LH

Brace, Tunnel, Lower, RH

24 5433150

2 Strap

25 5246310--067

5246311--067

1

1

Support, Footrest, LH

Support, Footrest, RH

26 5245457--067

5245458--067

1

1

Mount, Console, Toe Clip, LH

Mount, Console, Toe Clip, RH

27 5245288--067

5247205--067

1

1

Footrest, LH

Footrest, RH

28 5244999-067

5245001-067

1

1

Pad, Suspension, Front, LH

Pad, Suspension, Front, RH

29 2202059

2202598

1

1

Kit, Trailing Arm Mount, LH

Kit, Trailing Arm Mount, RH

30 7081085

5412276

1

1

Plug, Barbed

Grommet, M-10 ACE

31 5246066

1 Guard, Belt

32 7080416

2 Plug, Hole

33 7661130

15 Rivet

34 7081076

2 Plug, Hole

35 5132292

1 Bulkhead, Front

8/03

A4

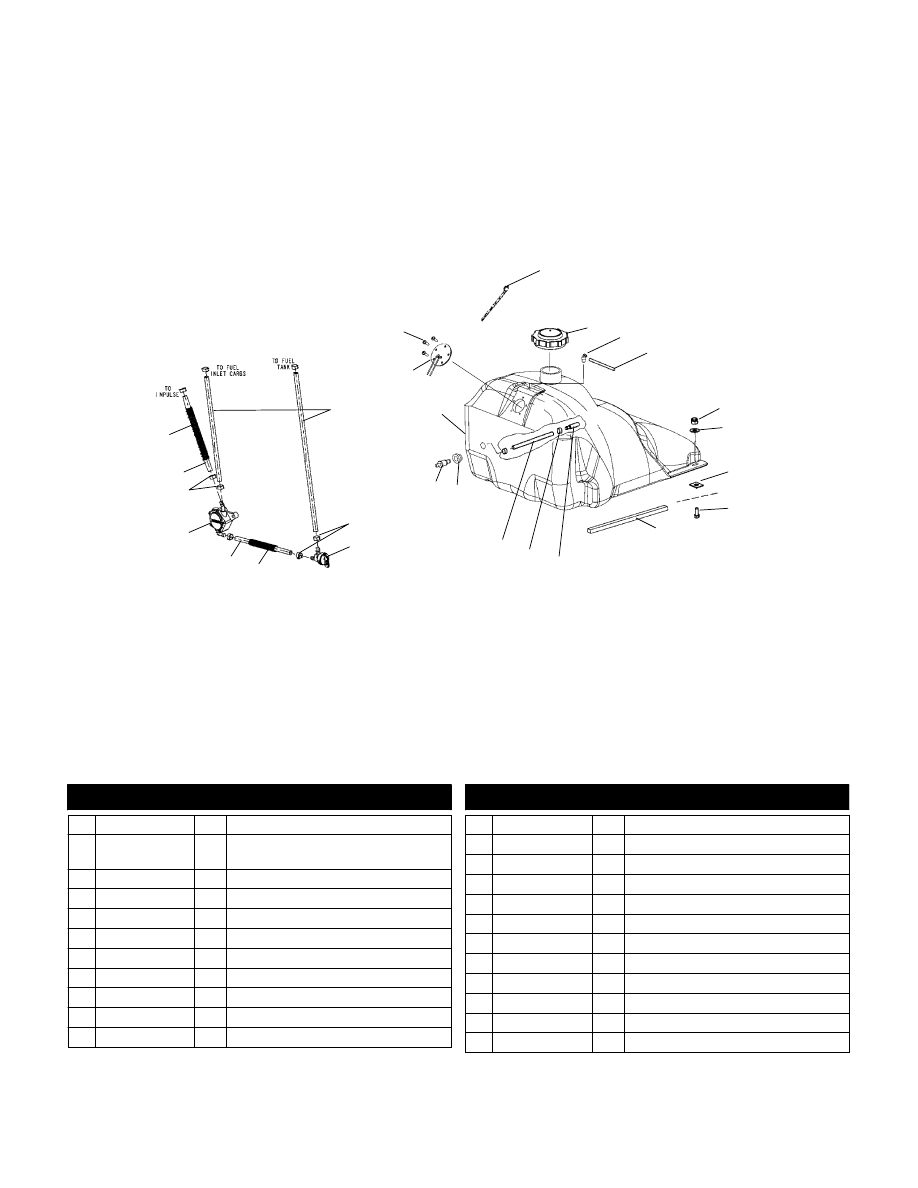

FUEL TANK

700 CLASSIC F/O S04ND7CS and 700 CLASSIC STOCK A S04ND7CSA and 800 CLASSIC F/O S04ND8CS and 800 CLASSIC

STOCK A S04ND8CSA and 800 CLASSIC STOCK B S04ND8CSB

2

15

16

14

10

3

6

11

12

9

5

7

8

17

13

4

1

E

2003 Polaris Sales Inc.

20

19

19

18

21

21

23

18

22

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 7080804

2 Cable Tie, Releasable

2 2511195--070

5810512

1

1

Cap, Fuel

Gasket

3 7052095

1 Fitting, 90 Degree

4 8450061--600

AR Line, Fuel

5 7542122

2 Nut, Nylok

6 7555960

2 Washer, Flat

7 7670021

2 Nut, Speed

8 7512193

2 Bolt, Carriage

9 5810947

2 Foam, Seal, Cooler, Rear

10 7052215

1 Pickup w/Mesh, Fuel

11 7080768

2 Ring, Compression

12 8350020--160

AR Line, Fuel

13 5432981

1 Grommet

14 7052269

1 Fitting

15 2520289

1 Asm., Fuel Tank, (Incl. 3-10)

16 2410352

1 Sender, Fuel

17 2410456

1 Package, Hardware, Sending Unit

18 8350017-600

AR Line, Fuel

19 7080003

8 Clamp, Hose

20 1253424

1 Valve, Fuel

21 8360052-25

2 Tubing, Convoluted

22 2520275

1 Pump, Fuel

23 8450040-600

AR Line, Fuel

8/03

A5

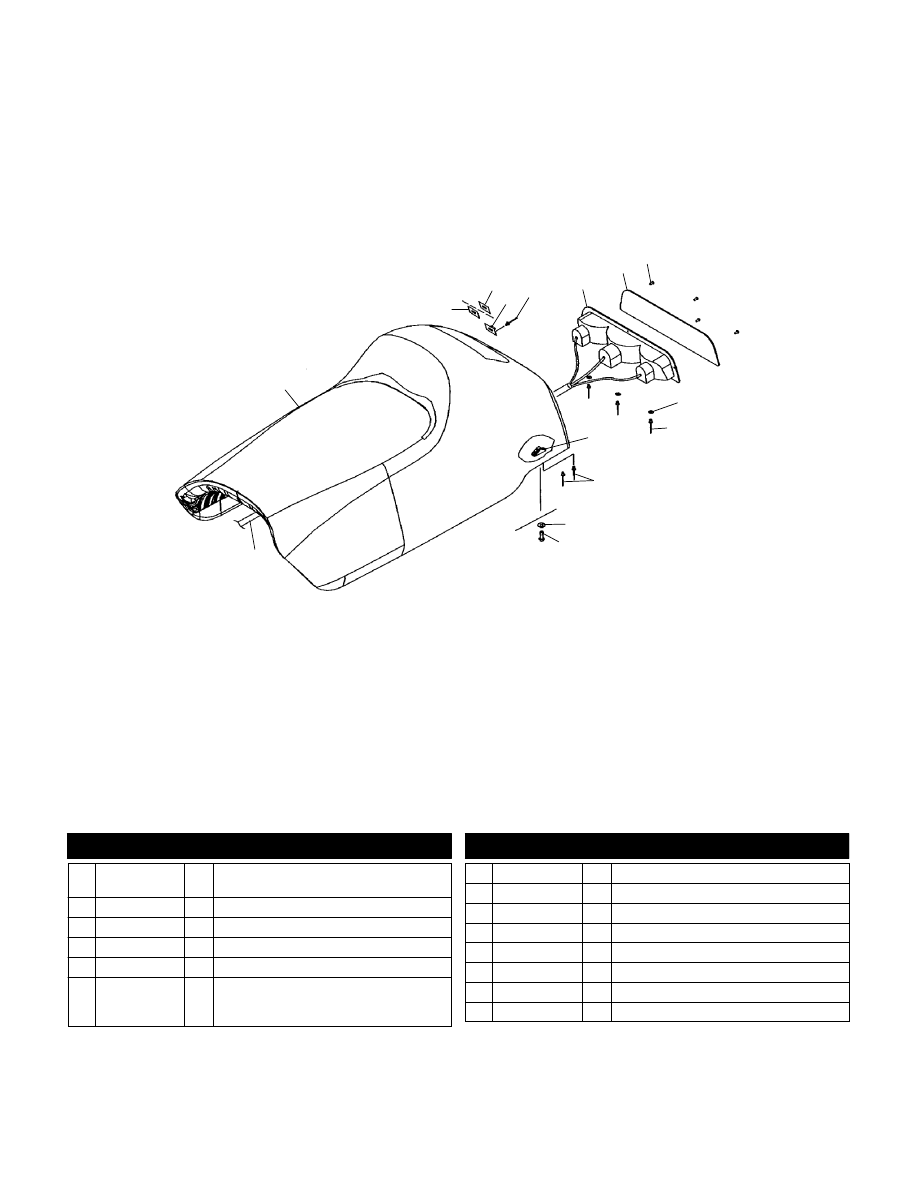

SEAT, NON-ADJUSTABLE

700 CLASSIC F/O S04ND7CS and 700 CLASSIC STOCK A S04ND7CSA and 800 CLASSIC F/O S04ND8CS and 800 CLASSIC

STOCK A S04ND8CSA and 800 CLASSIC STOCK B S04ND8CSB

1

14

6

7

13

2

3

5

4

8

12

11

9

10

10

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 2683262

2683263

1

1

Asm., Seat, Edge (Red)

Cover, Seat, Edge (Red)

2 7080550

1 Grommet, Relatch, Bottom

3 7080549

1 Grommet, Relatch, Top

4 7080548

1 Relatch w/Hole, Twist Lock

5 7621337

2 Rivet

6 5433341

4030024

4030045

1

2

1

Housing, Taillight

Bulb, Taillight

Bulb, Brakelight

7 5430423

1 Lens

8 7511840

4 Screw

9 7555727

3 Washer

10 7621319

7 Rivet

11 5631194

2 Nut, Seat

12 7555828

2 Washer, Belleville

13 7517219

2 Screw

14 2460399

1 Harness, Taillight

8/03
