Снегоход Lynx Yeti Pro V800. Инструкция - часть 8





33

mmo2 008 -001 -017_a

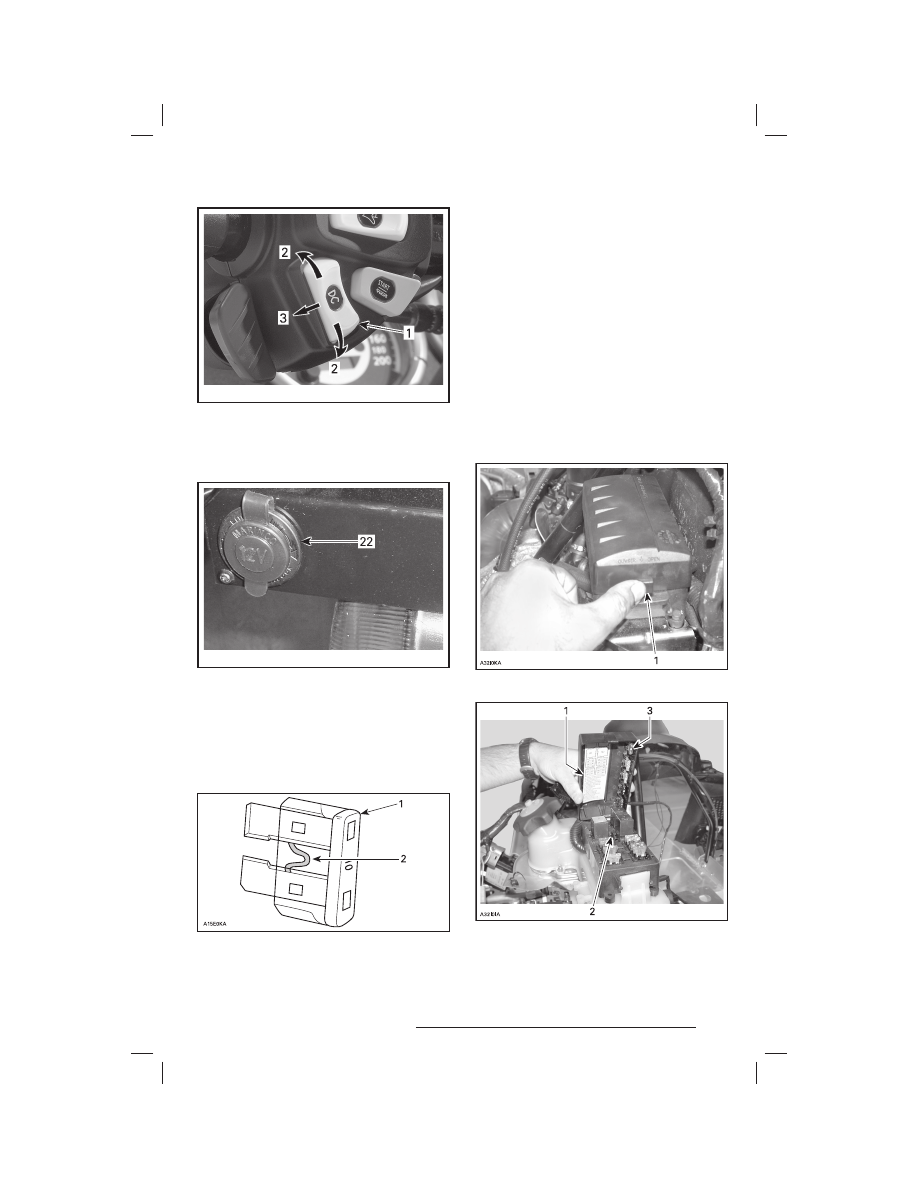

МНОГОПОЗИЦИОННЫЙ ВЫКЛЮЧАТЕЛЬ
1.  Выключатель розетки, расположенной на за-

днем багажнике

2.  Верхнее и нижнее положение — ВКЛЮЧЕНО (ON)
3. Среднее положение — ВЫКЛЮЧЕНО (OFF)

mmo2 008 -001 -016_a

ТОЛЬКО МОДЕЛИ YETI PRO V800 — ЗАДНИЙ
БАГАЖНИК
22. Электрическая розетка

24) Предохранитель

Вытащите предохранитель из держателя.
Проверьте, не оплавлена ли нить.

1. Предохранитель
2. Проверить целостность нити

Предохранитель системы запуска

двигателя и электрической розетки

Цепи системы запуска двигателя и электри-
ческой розетки (если имеется) защищены
предохранителем номиналом 20 А. В случае
отказа электрического стартера или элек-
трической розетки в первую очередь про-
верьте и при необходимости замените пре-
дохранитель.

ПРИМЕЧАНИЕ: Не используйте предохра-
нитель, рассчитанный на больший ток — это
может привести к серьёзному повреждению
электрических компонентов и/или возгора-
нию снегохода.

Чтобы открыть блок предохранителей, на-
жмите на защёлку и откиньте крышку.

1. Нажать на защёлку

1.  Табличка с обозначениями предохранителей
2. Приспособление для снятия/установки пре-

дохранителей

3. Запасные предохранители

34

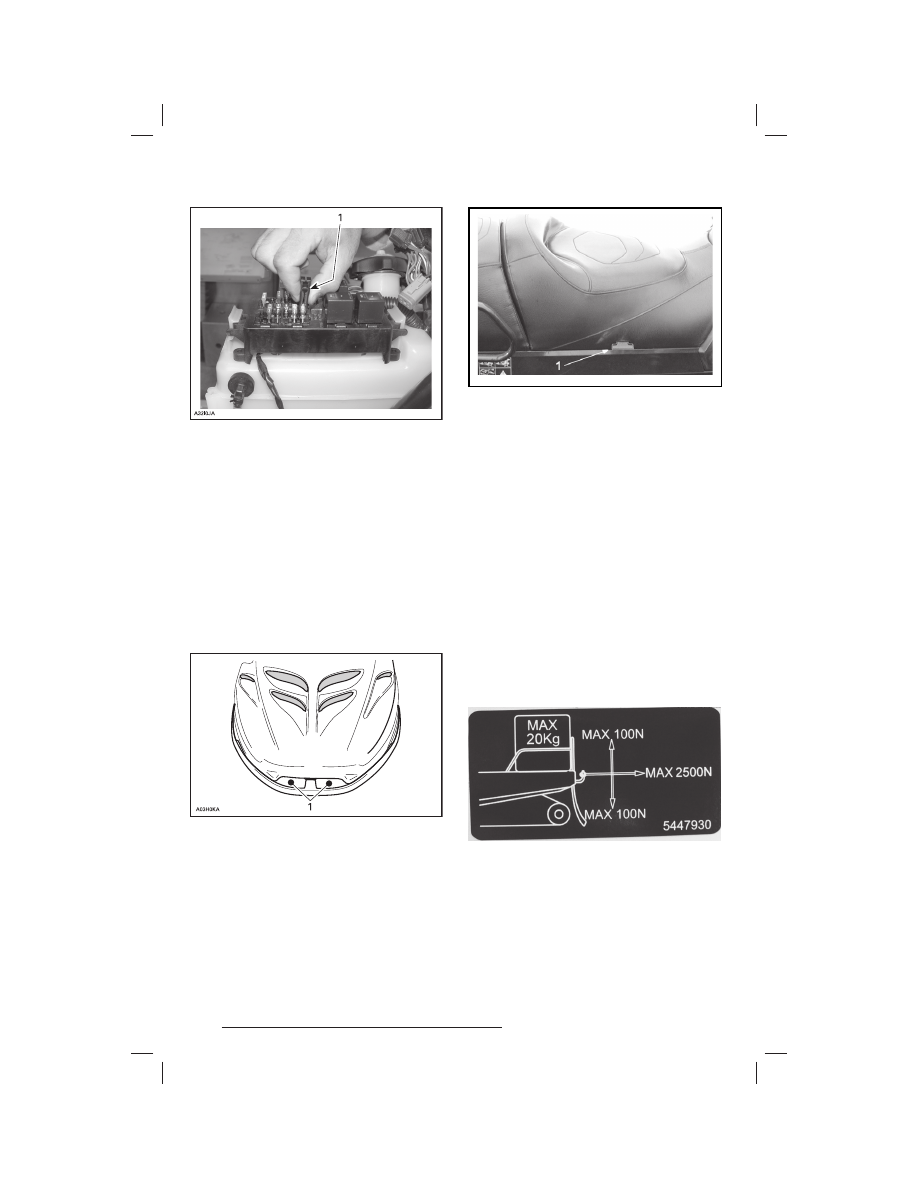

1.  Приспособление для снятия/установки пре-

дохранителя

25) Комплект возимого ин-

струмента

Снегоход укомплектован инструментами, не-
обходимыми для проведения основных опе-
раций по техническому обслуживанию. Ин-
струменты находятся в сумке под капотом
или сиденьем.

26) Передняя рукоятка/пе-

редний бампер

Используйте передние рукоятки и бампер
для подъёма снегохода вручную.

1. Передние рукоятки

ПРИМЕЧАНИЕ: Не используйте лыжи для
буксировки или подъёма снегохода.

27) Багажное отделение

В зависимости от модели багажное отде-
ление может находиться под сиденьем или
внутри сиденья.

1. Открыть запор

28) Задний багажник

Регулируйте подвеску в соответствии с на-
грузкой. Грузоподъёмность этого багажни-
ка ограничена (максимум 20 кг). При пере-
возке груза двигайтесь с особой осторож-
ностью. Неровности дороги преодолевайте
на малой скорости.

29) Фаркоп

Фаркоп можно использовать для буксировки
различных устройств и грузов. Используйте
жёсткую буксирную штангу.

ПРИМЕЧАНИЕ:  Не  забывайте  запереть
сцепку стопорным штифтом.

Предельно допустимый вес перевозимого
или буксируемого груза указан в табличке,
расположенной на корпусе снегохода. Не пе-
регружайте снегоход.

30) Модульное сиденье

Снегоход Yeti можно  трансформировать
в одноместную модель (вместо 2-местной).
Это позволяет увеличить площадь для пе-
ревозки груза или багажа.

35

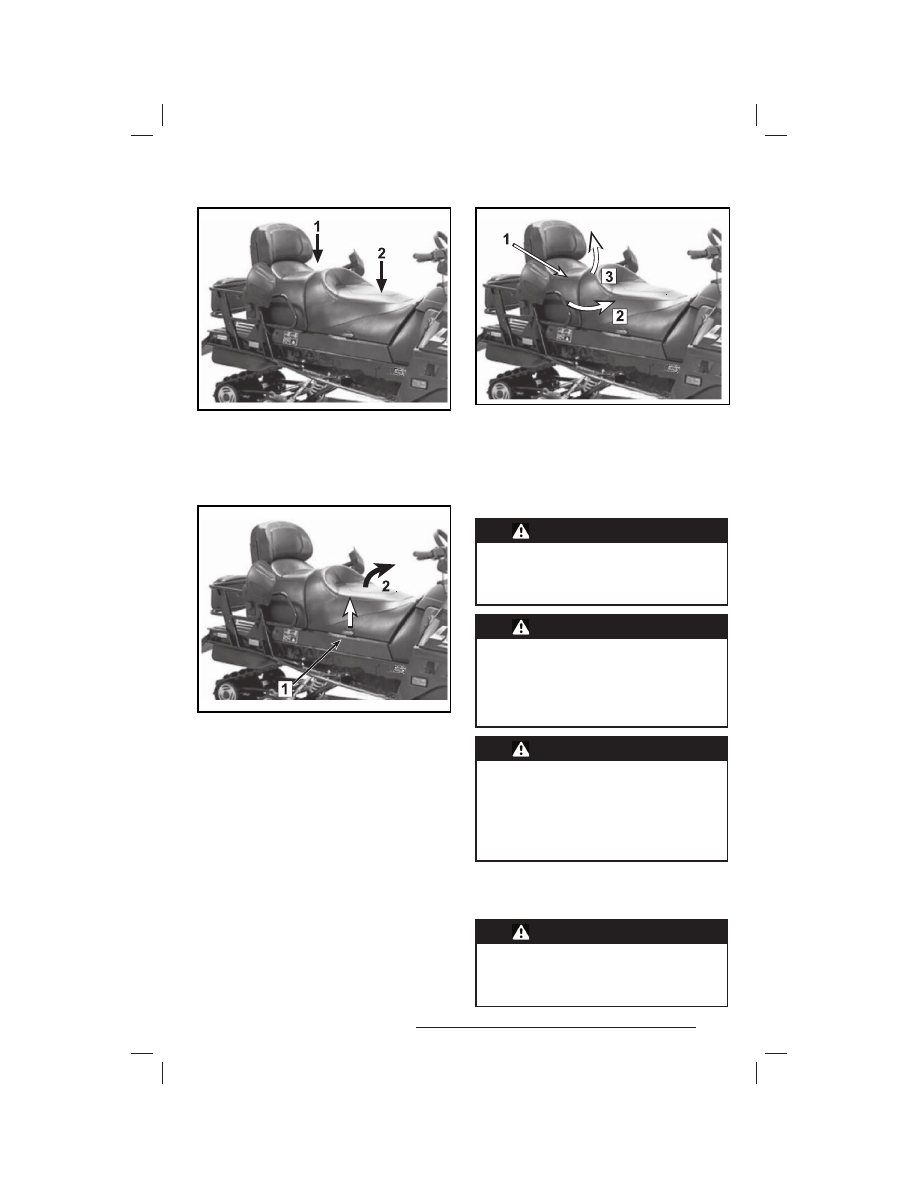

ТИПОВОЙ ВАРИАНТ
1. Пассажирское сиденье (съёмное)
2. Сиденье водителя

Чтобы снять пассажирское сиденье, подни-
мите защёлку сиденья и откиньте сиденье
водителя.

ТИПОВОЙ ВАРИАНТ
1. Защёлка сиденья
2. Откинуть сиденье водителя

Сдвиньте пассажирское сиденье вперёд, за-
тем поднимите и снимите сиденье.

ВНИМАНИЕ: На снегоходах, обору-

дованных поручнями для пассажи-

ров, перед тем как снимать пасса-

жирское сиденье, отсоедините разъ-

ем электрообогрева поручней.

ТИПОВОЙ ВАРИАНТ
1. Пассажирское сиденье
2. Сдвинуть сиденье вперёд
3. Поднять и снять сиденье

ВНИМАНИЕ:  Во  время  хранения

оберегайте пассажирское сиденье

от повреждений.



ПРЕДОСТЕРЕЖЕНИЕ

Перевозка пассажира разрешена

ТОЛЬКО при условии, что правиль-

но установлена и закреплена спин-

ка пассажирского сиденья.



ПРЕДОСТЕРЕЖЕНИЕ

Не  сажайте  никого  в  проем,  об-

разовавшийся  после  демонтажа

пассажирского сиденья. Сидящий

в проёме человек может травмиро-

вать спину или получить иные се-

рьёзные увечья.



ПРЕДОСТЕРЕЖЕНИЕ

Предметы  на  заднем  багажнике

должны  быть  надёжно  закрепле-

ны. Не перевозите хрупкие и бью-

щиеся предметы. Не перегружай-

те снегоход. Лишний груз на багаж-

нике ухудшает управляемость сне-

гохода.

Установка сиденья выполняется в обрат-
ном порядке. При этом обратите внимание
на следующее.



ПРЕДОСТЕРЕЖЕНИЕ

Перед началом эксплуатации сне-

гохода  убедитесь, что пассажир-

ское сиденье правильно установ-

лено и надёжно закреплено.

36

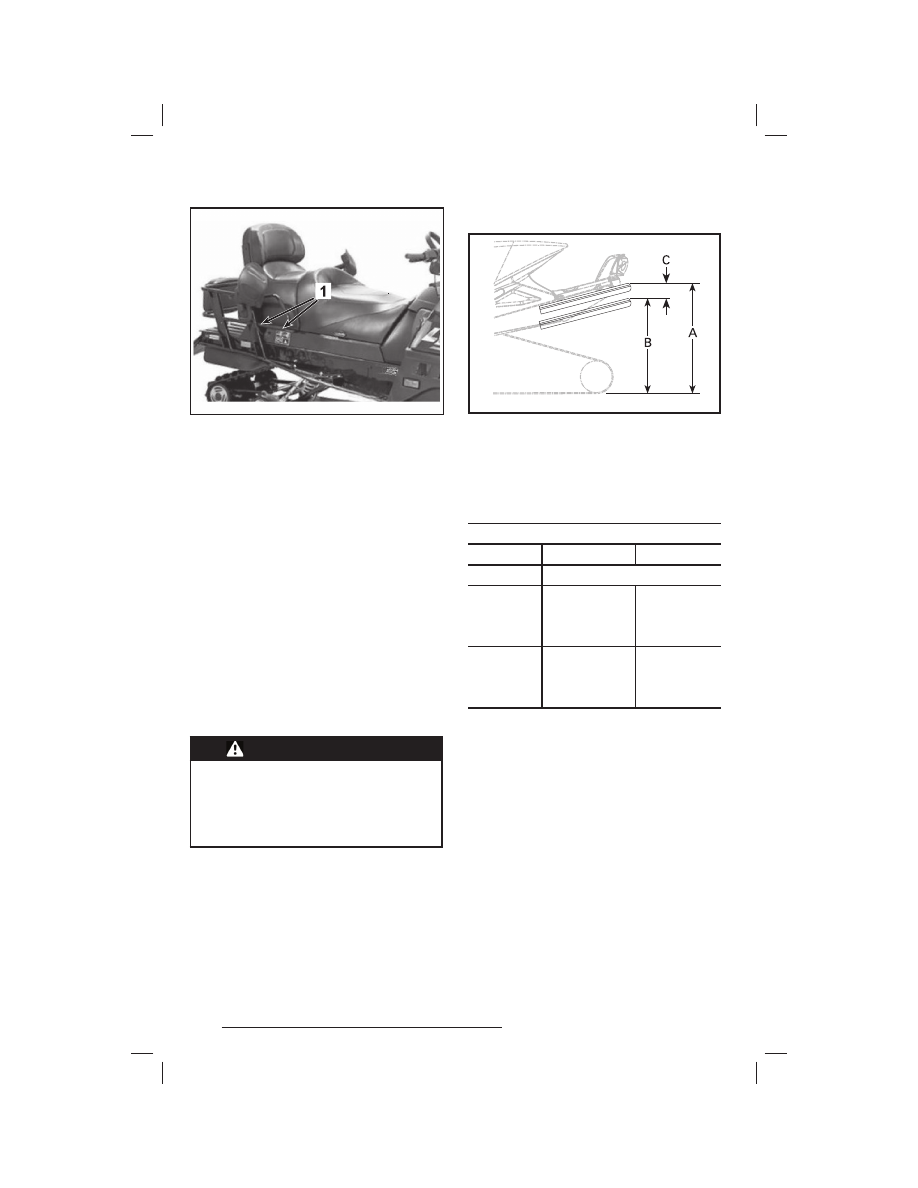

ТИПОВОЙ ВАРИАНТ
1. Скобы пассажирского сиденья

31) Регулируемая подвеска

1. Задние пружины — плавность

хода

ВАЖНО: Все перевозимые предметы и груз
должны лежать на заднем багажнике и под
сиденьем.

●  Взявшись за передние рукоятки, подни-

мите снегоход на высоту, достаточную
для того, чтобы подвеска растянулась
на полный ход.

●  Если вести отсчёт от этой точки, то после

посадки водителя и пассажира (на двух-
местных моделях) и размещения необ-
ходимых грузов задняя часть снегохода
должна опуститься на 50—75 мм.

●  Измерьте расстояние от заднего бампе-

ра до опорной поверхности, как показа-
но на рисунке.



ПРЕДОСТЕРЕЖЕНИЕ

Во избежание травм не пытайтесь

поднять тяжёлый снегоход в оди-

ночку.  Пользуйтесь  подъёмными

устройствами  и  приспособлени-

ями, позовите кого-нибудь на по-

мощь.

Регулировка задних пружин

mmo2 006 -003 -022_a

ТИПОВОЙ ВАРИАНТ — ПРАВИЛЬНАЯ РЕГУЛИ-
РОВКА
А. Подвеска растянута на полный ход
В. Подвеска сжата под действием веса води-

теля, пассажира и груза

С. Разница между измерениями «А» и «В»

не должна превышать 50—75 мм (см. таблицу)

РЕГУЛИРОВКА ЗАДНИХ ПРУЖИН

«С»

ПРИЧИНА

РЕШЕНИЕ

50—75 мм Регулировка не требуется

Более

75 мм

Слишком

мягкая

регулировка

Увеличить

предвари-

тельный

натяг

Менее

50 мм

Слишком

жёсткая

регулировка

Уменьшить

предвари-

тельный

натяг

Увеличение предварительного натяже-
ния пружины

ПОДВЕСКА EASY RIDE XWLS

ВНИМАНИЕ: Для увеличения натя-

жения пружины левый регулировоч-

ный кулачок всегда поворачивайте

по часовой стрелке, а правый — про-

тив часовой стрелки. Левый и пра-

вый регулировочные кулачки мож-

но оставить в разных положениях.
