Снегоход Lynx 69 YETI 600 ACE. Инструкция - часть 19





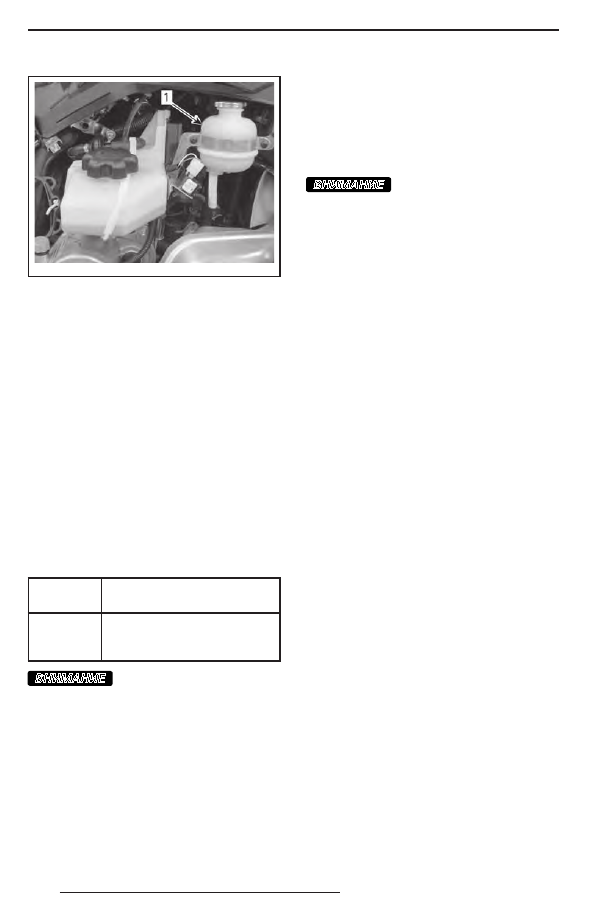

78

mmo2 009 -004-028_b

ТИПОВОЙ ВАРИАНТ
1. Расширительный бачок

Рекомендуемая охлаждающая

жидкость

Используйте антифриз на основе этилен-

гликоля с содержанием ингибиторов кор-

розии, специально предназначенных для

двигателей внутреннего сгорания из алю-

миния.
Система охлаждения должна быть запол-

нена готовой охлаждающей жидкостью

BRP (P/N 219 700 362) или смесью дис-

тиллированной воды и антифриза (50%

дистиллированной воды, 50% антифриза).

Моторное масло (600 ACE)

Рекомендуемое моторное масло

ДВИГА-

ТЕЛЬ

РЕКОМЕНДУЕМОЕ

МОТОРНОЕ МАСЛО

600 ACE

XPS 4-STROKE SYNTHETIC

OIL (ALL CLIMATE)

(P/N 619 590 114)

ВНИМАНИЕ

Двигатель  снегохода

сконструирован и прошёл эксплуатаци-

онные испытания с использованием

масла BRP XPS™ Synthetic 4-stroke oil.

Компания BRP настоятельно рекомен-

дует на протяжении всего срока эксплу-

атации использовать масло BRP XPS

Synthetic 4-stroke oil. Повреждения,

вызванные использованием масла, ко-

торое не рекомендовано для данного

двигателя, не будут устраняться в рам-

ках гарантийного обслуживания.

Если рекомендованное масло не доступ-

но, используйте рекомендованное BRP

синтетическое масло SAE 0W40, которое

классифицируется как SM согласно тре-

бованиям API.

Проверка уровня моторного масла

ВНИМАНИЕ

Проверяйте и, при необ-

ходимости, доводите до нормы уро-

вень моторного масла каждые 10 мо-

точасов пробега. Не переливайте. Экс-

плуатация снегохода с недостаточным

или избыточным количеством масла

в системе смазки может привести к се-

рьёзным поломкам двигателя. Насухо

вытирайте все потеки.
Установите снегоход на ровную горизон-

тальную поверхность и выполните про-

верку уровня масла в следующей после-

довательности:
1.  Запустите двигатель и дайте ему про-

греться до нормальной рабочей тем-

пературы. Двигатель достигает нор-

мальной рабочей температуры, ког-

да задний теплообменник становит-

ся тёплым — это является признаком

того, что термостат открыт.

2.  Дайте двигателю поработать на обо-

ротах холостого хода приблизительно

в течение 30 секунд.

3.  Остановите двигатель.
4.  Снимите защитный кожух ремня вариа-

тора, см. раздел «ОРГАНЫ УПРАВЛЕ-

НИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ».

5.  Извлеките масляный щуп и протрите его.
6.  Полностью  вставьте  масляный  щуп

в маслоналивную трубку.

7.  Вновь извлеките масляный щуп и про-

верьте уровень масла. Уровень масла

должен располагаться между метками

«MIN» и «MAX», см. рис. Долейте мо-

торное масло при необходимости.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

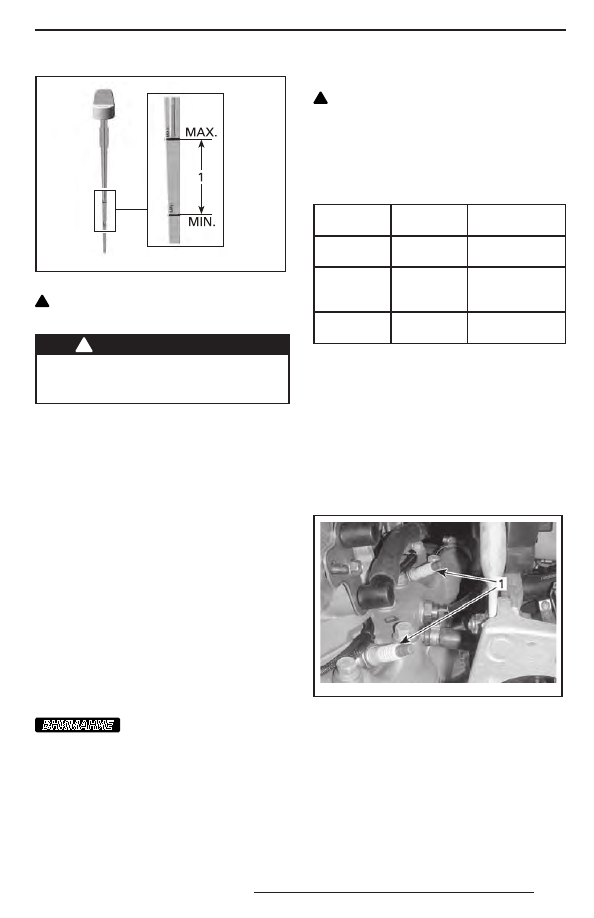

79

mmo2 009 -005-027_a

1. Уровень масла между метками «MIN» и «MAX»

!

 ОСТОРОЖНО Моторное масло мо-

жет быть очень горячим.

!



ПРЕДОСТЕРЕЖЕНИЕ

Вытирайте насухо все потеки масла.

Масло является продуктом, опасным

в пожарном отношении.

Система выпуска

отработавших газов

Проверка системы выпуска

отработавших газов

Выхлопная труба глушителя должна рас-

полагаться по центру отверстия в ниж-

нем поддоне. Труба не должна иметь кор-

розионных повреждений и неплотностей

в соединениях. Проверьте надёжность

крепления трубы.
Проверьте состояние крепёжных пружин,

замените их в случае необходимости.
Система выпуска предназначена для сни-

жения уровня шума работающего двига-

теля и улучшения его мощностных ха-

рактеристик. В некоторых странах вне-

сение изменений в конструкцию выхлоп-

ной системы запрещено законом.

ВНИМАНИЕ

Отсутствие какого-либо

компонента системы выпуска, кон-

структивные изменения или повреж-

дения деталей могут стать причиной

для серьёзных поломок двигателя.

Свечи зажигания

Проверка состояния или замена свечей

зажигания должны выполняться автори-

зованным дилером Lynx.

Рекомендуемые свечи зажигания

!

 ОСТОРОЖНО Используйте только

рекомендованные свечи зажигания,

указанные ниже. При установке свечи

следует затянуть указанным момен-

том, процедура установки подробно

описана в разделе «СНЯТИЕ/УСТА-

НОВКА СВЕЧИ ЗАЖИГАНИЯ».

Модель

Тип свечи

зажигания

Межэлектрод-

ный зазор, мм

59 YETI 552 BRC9ECS-5 Не регулируется

0,45 ± 0,05

59 Yeti 600

ACE, 69 Yeti

600 ACE

NGK

MR7BI-8

0,75 ± 0,05

69 YETI

ARMY

NGK

PZFR6F

Не регулируется

0,75 ± 0,05

Снятие/установка свечи зажигания

Кроме моделей с двигателем E-TEC
Снятие
Откройте левую боковую панель.
Снимите защитный кожух, как описано

в разделе «СНЯТИЕ ЗАЩИТНОГО КО-

ЖУХА РЕМНЯ ВАРИАТОРА».
Отсоедините высоковольтный провод

от свечи зажигания.

mmo2 008 -008-027_a

ЛЕВАЯ СТОРОНА МОТОРНОГО ОТСЕКА
1. Свечи зажигания

Используя ключ, входящий в комплект

возимого инструмента, отверните свечи

зажигания на один оборот.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

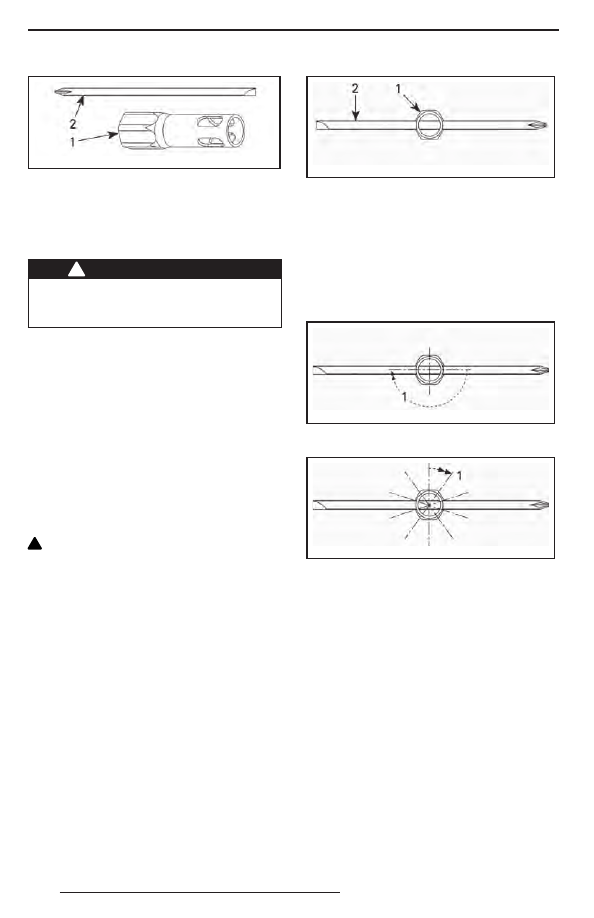

80

mmo2 008 -008-009

1. Ключ «на 16»
2. Стержень отвёртки

Очистите свечи зажигания и головки ци-

линдров, используя по возможности сжа-

тый воздух.

!



ПРЕДОСТЕРЕЖЕНИЕ

При  работе  со  сжатым  воздухом

всегда используйте средства защи-

ты глаз.

Полностью выверните свечи зажигания

и снимите их.
Установка
Прежде чем приступить к установке, не-

обходимо убедиться в отсутствии нагара

на контактных поверхностях головки ци-

линдра и свечей зажигания.
Проверьте межэлектродный зазор свечей

зажигания, используя специальный щуп.
Если величина зазора выходит за преде-

лы диапазона допустимых значений, све-

чу зажигания необходимо заменить.

!

 ОСТОРОЖНО Регулировка межэлек-

тродного зазора этих свечей не допус-

кается.
Заверните  свечу  зажигания  от  руки

до упора.
Затяните свечи, используя ключ из воз-

имого комплекта инструментов или ди-

намометрический ключ и соответствую-

щую головку.
С использованием ключа из комплекта

возимого инструмента
Используйте ключ 16 мм и стержень от-

вёртки из комплекта возимого инстру-

мента.

mmo2 008 -008-008_a

ВИД СВЕРХУ
1. Ключ «на 16»
2. Стержень отвёртки

Затяните свечи зажигания в соответствии

с указаниями, приведёнными на следую-

щих рисунках.
ПРИМЕЧАНИЕ: Убедитесь, что свеча

и уплотнительное кольцо правильно уста-

новлены на головку цилиндра.

mmo2 008 -008-006_a

НОВАЯ СВЕЧА ЗАЖИГАНИЯ
1. Затянуть на 1/2 оборота

mmo2 008 -008-007_a

БЫВШАЯ В УПОТРЕБЛЕНИИ СВЕЧА ЗАЖИГАНИЯ
1. Затянуть на 1/10 оборота

Использование динамометрического

ключа
Затяните свечи зажигания моментом

27,5 Н•м.

Упор двигателя (600 HO E-TEC)

Регулировка упора двигателя

Упор двигателя находится на левой пе-

редней опоре двигателя, перед ведущим

шкивом.
1.  Снимите колпачок шнура безопасности

(ключ DESS) с контактного устройства.

2.  Снимите левую нижнюю боковую па-

нель, как описано в параграфе «НИЖ-

НИЕ БОКОВЫЕ ПАНЕЛИ ГЛАВЕ» раз-

дела «ОРГАНЫ УПРАВЛЕНИЯ, ПРИ-

БОРЫ, ОБОРУДОВАНИЕ»

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

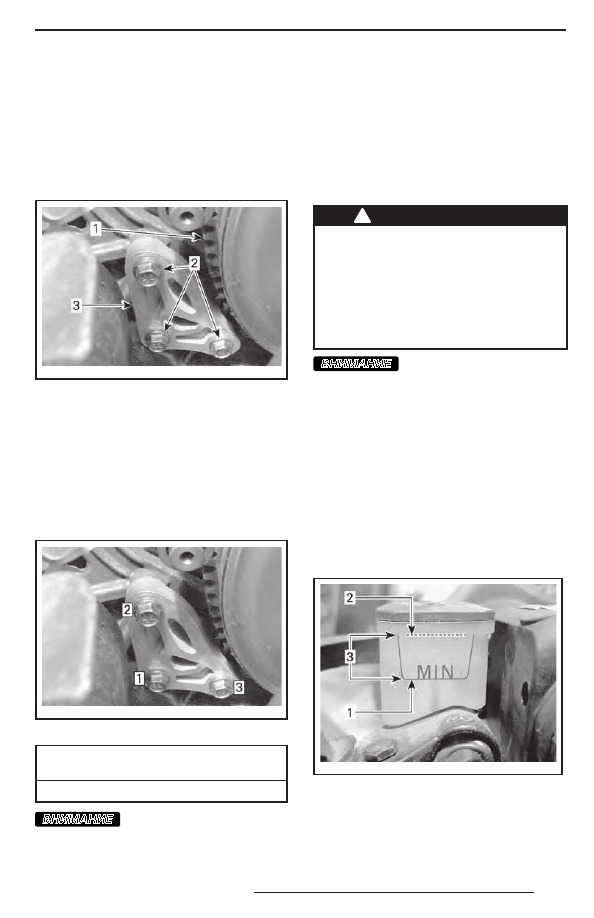

81

3.  Снимите защитный кожух ремня ва-

риатора, как описано в главе «СНЯ-

ТИЕ ЗАЩИТНОГО КОЖУХА РЕМНЯ

ВАРИАТОРА» данного раздела.

4.  Ослабьте три болта крепления упора

к опоре двигателя, чтобы появилась

возможность его перемещения в вер-

тикальной плоскости (0,5–1 оборот).

mmo2 010 -009-007_a

1. Ведущий шкив
2. Болты упора двигателя
3. Упор двигателя

5.  Нажмите упор двигателя, вертикаль-

но вниз. Упор двигателя и резиновый

ограничитель (на двигателе) должны

соприкасаться.

6.  В указанной на рисунке последователь-

ности затяните болты рекомендуемым

моментом.

mmo2 010 -009-007_b

ПОСЛЕДОВАТЕЛЬНОСТЬ ЗАТЯЖКИ

МОМЕНТ ЗАТЯЖКИ БОЛТОВ УПОРА

ДВИГАТЕЛЯ

(10 ± 2) Н•м

ВНИМАНИЕ

Если болты или упор уста-

новлены неверно, возможно серьёзное

повреждение ведущего шкива.

Тормозная жидкость

Рекомендуемая жидкость

Пользуйтесь  тормозной  жидкостью

DOT 4 из герметичной упаковки. Жид-

кость в открытой упаковке может быть

засорена или могла впитать влагу из воз-

духа.

!



ПРЕДОСТЕРЕЖЕНИЕ

Пользуйтесь тормозной жидкостью

DOT  4  из  герметичной  упаковки.

Во избежание серьёзного поврежде-

ния тормозной системы запрещает-

ся использование тормозных жидкос-

тей, не рекомендуемых типов, также

запрещается смешивать разные типы

жидкости для пополнения бачка.

ВНИМАНИЕ

Тормозная жидкость мо-

жет повредить окрашенные или плас-

тиковые поверхности. Соблюдайте

осторожность. Если жидкость проли-

лась, тщательно промойте это место

водой.

Проверка уровня тормозной

жидкости

Установите снегоход на ровной горизон-

тальной площадке.
Проверьте уровень тормозной жидкости

в бачке. При необходимости долейте ре-

комендованную тормозную жидкость.

mmo2 008 -008-018_a

1. Минимум
2. Максимум
3. Рабочий диапазон

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
