Снегоход Lynx 69 Ranger Alpine 1200 4-TEC. Инструкция - часть 19





77

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

С использованием ключа из комплек-
та возимого инструмента

Используйте ключ 16 мм и стержень
отвёртки из комплекта возимого ин-
струмента

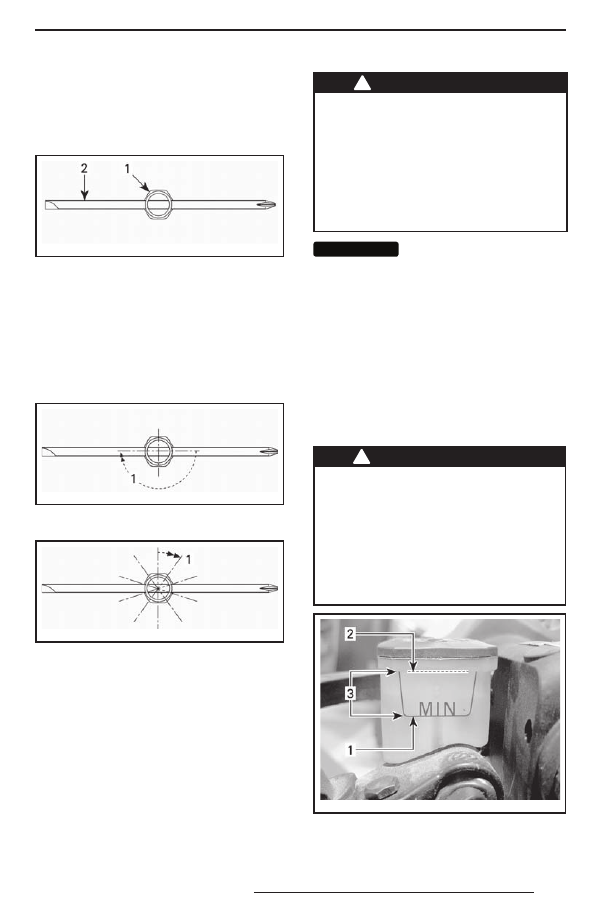

mmo2 008 -008 -008_a

ВИД СВЕРХУ
1. Ключ «на 16»
2. Стержень отвёртки

Затяните свечи зажигания в соответ-
ствии с указаниями, приведёнными
на следующих рисунках.

ПРИМЕЧАНИЕ: Убедитесь, что свеча
и уплотнительное кольцо правильно
установлены на головку цилиндра.

mmo2 008 -008 -006_a

НОВАЯ СВЕЧА ЗАЖИГАНИЯ
1. Затянуть на 1/2 оборота

mmo2 008 -008 -007_a

БЫВШАЯ В УПОТРЕБЛЕНИИ СВЕЧА ЗАЖИГАНИЯ
1. Затянуть на 1/10 оборота

С использованием динамометриче-
ского ключа

Затяните свечи зажигания моментом
27,5 Н•м.

Тормозная жидкость

Рекомендуемая жидкость

Пользуйтесь тормозной жидкостью
DOT 4 из герметичной упаковки. Жид-
кость в открытой упаковке может быть
засорена или могла впитать влаг у
из воздуха.

!



ПРЕДОСТЕРЕЖЕНИЕ

Пользуйтесь тормозной жидко-
стью DOT 4 из герметичной упа-
ковки. Во избежание серьёзного
повреждения тормозной системы
запрещается использование тор-
мозных жидкостей, не рекомен-
дуемых типов, также запрещается
смешивать разные типы жидкости
для пополнения бачка.

ВНИМАНИЕ

ВНИМАНИЕ

Тормозная жидкость

может повредить окрашенные или
пластиковые поверхности. Соблю-
дайте осторожность. Если жидкость
пролилась, тщательно промойте
это место водой.

Уровень тормозной жидкости

Установите снегоход на ровной гори-
зонтальной площадке.

Проверьте уровень тормозной жидко-
сти (DOT 4) в бачке. При необходимости
долейте тормозную жидкость.

!



ПРЕДОСТЕРЕЖЕНИЕ

Пользуйтесь тормозной жидко-
стью DOT 4 из герметичной упа-
ковки. Во избежание серьёзного
повреждения тормозной системы
запрещается использование тор-
мозных жидкостей, не рекомен-
дуемых типов, также запрещается
смешивать разные типы жидкости
для пополнения бачка.

mmo2 008 -008 -018_a

1. Минимум
2. Максимум
3. Рабочий диапазон

78

ВНИМАНИЕ

ВНИМАНИЕ

Тормозная жидкость

может повредить окрашенные или
пластиковые поверхности. Соблю-
дайте осторожность. Если жидкость
пролилась, тщательно промойте
это место водой.

Масло для коробки передач

Рекомендуемое масло для
коробки передач

РЕКОМЕНДУЕМОЕ МАСЛО

ДЛЯ КОРОБКИ ПЕРЕДАЧ

Синтетическое трансмиссионное масло

для гипоидных передач W75-140 API GL 5

(P/N 619 590 182)

ВНИМАНИЕ

ВНИМАНИЕ

Трансмиссионное мас-

ло должно отвечать требованиям
классификации API GL-5. Повреж-
дения, вызванные использованием
масла, которое не рекомендовано
для данной коробки передач, не бу-
дут устраняться в рамках гарантий-
ного обслуживания.

Уровень масла в коробке передач

Установите снегоход на горизонталь-
ную поверхность. Для проверки уровня
масла отверните контрольную пробку
на левой стороне коробки.

Ур о в е н ь м а с л а д ол же н д охо д и т ь
до нижней части отверстия.

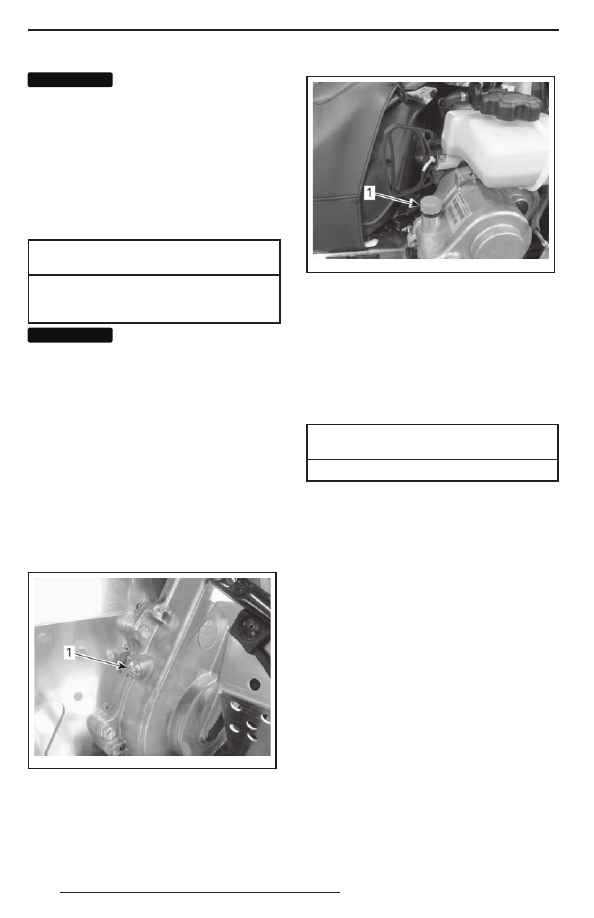

mmo2 009 -004 -033_a

1. Пробка контрольного отверстия

Чтобы долить масло:

1.  Отверните крышку заливной горло-

вины.

mmo2 009 -004 -034_a

ТИПОВОЙ ВАРИАНТ
1. Крышка заливной горловины

2.  Доливайте рекомендованное масло

через заливную горловину, пока оно
не начнёт вытекать через контроль-
ное отверстие.

3.  Установите пробку контрольного от-

верстия на место и затяните её ука-
занным моментом.

МОМЕНТ ЗАТЯЖКИ

ПРОБКИ КОНТРОЛЬНОГО ОТВЕРСТИЯ

(10 ± 1) Н•м

Ремень вариатора

Проверка ремня вариатора

Осмотрите ремень вариатора. Ремень
не должен иметь трещин, потёртостей,
признаков ненормального износа (не-
равномерный или односторонний износ,
отсутствие внутренних зубцов, разрывы
нитей армирующего корда и т. д.). Воз-
можные причины ненормального износа:
неправильная установка шкивов вариа-
тора, трогание снегохода при излишне
высоких оборотах двигателя, когда гу-
сеничная лента приморожена, начало
движения до прогрева двигателя, на-
личие задиров или загрязнение рабочих
поверхностей шкивов, попадание масла
на ремень или остаточные деформации
запасного ремня. Обратитесь к автори-
зованному дилеру Lynx.

Запасной ремень вариатора

Запасной ремень вариатора может хра-
ниться в багажном отделении.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

79

ПРИМЕЧАНИЕ: Запасной ремень вариа-
тора не входит в комплект поставки
снегохода.

!

 О С Т О Р ОЖ Н О   Уб е д и т е с ь ,   ч т о

вещи, которые хранятся в багажном
отделении, не повредят запасной
ремень вариатора.

Замена ремня вариатора

Снятие ремня вариатора

1.  Снимите колпачок шнура безопас-

ности (ключ DESS) с контактного
устройства.

2.  Откройте левую боковую панель, см.

раздел «ОРГАНЫ УПРАВЛЕНИЯ, ПРИ-
БОРЫ, ОБОРУДОВАНИЕ
».

3.  Снимите защитный кожух, как опи-

сано в разделе «ЗАЩИТНЫЙ КОЖУХ
РЕМНЯ ВАРИАТОРА
».

4.  Чтобы развести фланцы ведомого

шкива, вставьте специальное при-
способление, входящее в комплект
возимого инструмента, в резьбовое
отверстие регулировочной муфты
(см. рисунок).

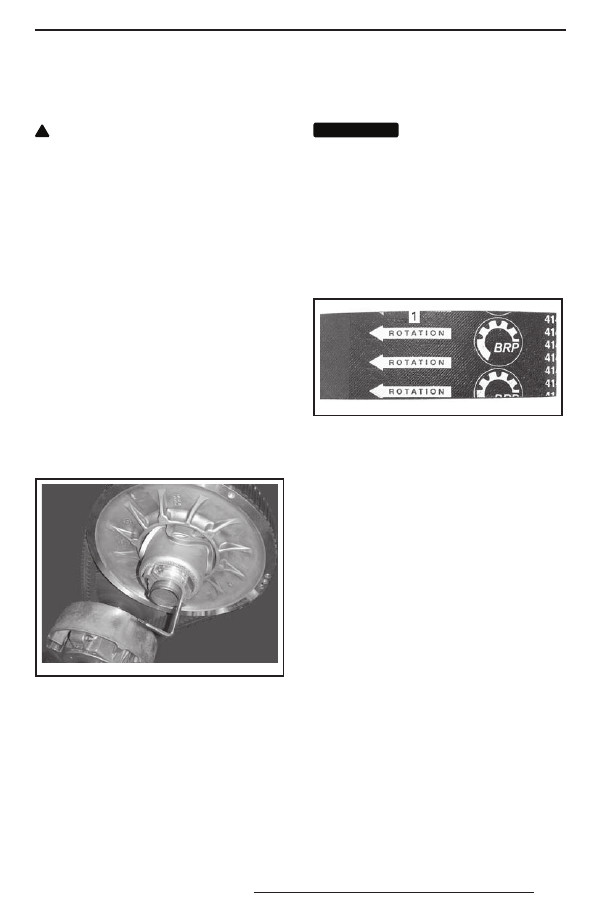

mmo2 012 -005 -980

ПРИСПОСОБЛЕНИЕ ДЛЯ РАЗВЕДЕНИЯ ШКИВА
В АЛЮМИНИЕВОЙ РЕГУЛИРОВОЧНОЙ МУФТЕ

5.  Заворачивая приспособление, разве-

дите фланцы ведомого шкива.

6.  Перетащив ремень через верхний

край, снимите его сначала с ведомо-
го, а затем ведущего шкивов.

Установка ремня вариатора

1.  При необходимости разведите флан-

цы ведомого шкива, см. «ЗАЩИТНЫЙ
КОЖУХ РЕМНЯ ВАРИАТОРА
».

2.  Наденьте ремень сначала на веду-

щий, а затем на ведомый шкивы ва-
риатора.

ВНИМАНИЕ

ВНИМАНИЕ

Во избежание разрыва

или повреждения корда ремня за-
прещается применять усилие или
какие-либо рычаги для установки
ремня на место.

ПРИМЕЧАНИЕ: Максимальный срок
службы ремня достигается, если ре-
мень установлен таким образом, что
стрелки, нанесённые на нем, совпада-
ют с направлением его рабочего дви-
жения.

mmo2 011 -002 -006_a

1.  Стрелки, указывающие направления рабочего

движения ремня

3.  Выверните и снимите приспособле-

ние для разведения ведомого шкива.

4.  Несколько раз проверните ведомый

шкив, чтобы ремень занял правиль-
ное положение между половинками.

5.  Если установлен новый ремень, про-

изведите регулировку ремня по вы-
соте. См. «РЕГУЛИРОВКА РЕМНЯ
ВАРИАТОРА ПО ВЫСОТЕ
».

6.  Установите защитный кожух ремня

вариатора, см. «ЗАЩИТНЫЙ КОЖУХ
РЕМНЯ ВАРИАТОРА
».

7.  Закройте боковую панель. См. раздел

«ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ,
ОБОРУДОВАНИЕ
».

Регулировка ремня вариатора
по высоте

После установки нового ремня вариа-
тора необходимо проверить его регу-
лировку по высоте.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

80

Регулировка ремня вариатора по высо-
те осуществляется в следующей после-
довательности:

1.  Снимите колпачок шнура безопасно-

сти с контактного устройства.

2.  Откройте левую боковую панель. См.

раздел «ОРГАНЫ УПРАВЛЕНИЯ, ПРИ-
БОРЫ, ОБОРУДОВАНИЕ
».

3.  Снимите защитный кожух, как опи-

сано в разделе «ЗАЩИТНЫЙ КОЖУХ
РЕМНЯ ВАРИАТОРА
».

4. Отпустите фиксирующий винт.

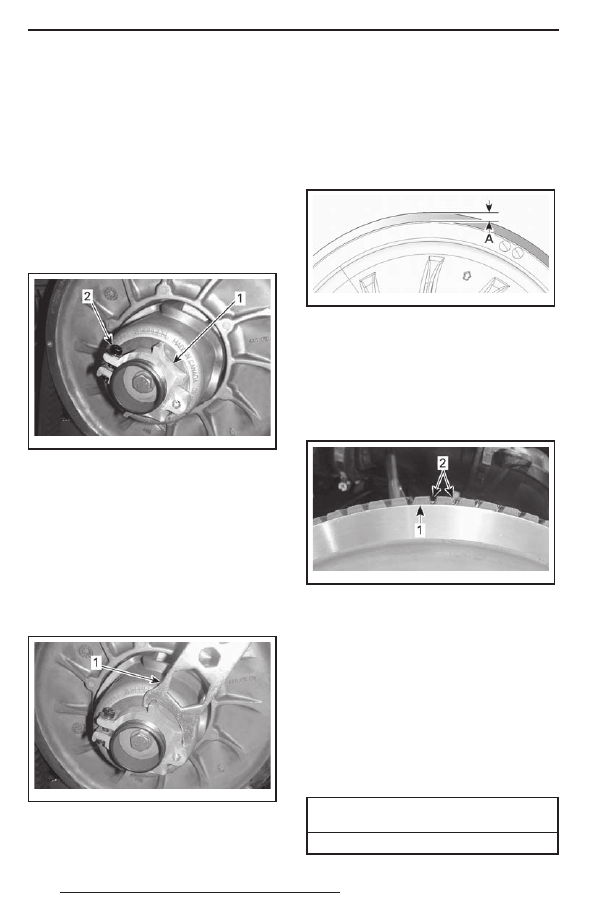

mmo2 011 -003 -010_a

АЛЮМИНИЕВАЯ РЕГУЛИРОВОЧНАЯ МУФТА
1. Регулировочная муфта
2. Фиксирующий винт

5.  Используя специальное приспосо-

бление для регулировки подвески,
входящее в комплект возимого ин-
струмента, поворачивайте регулиро-
вочную муфту на четверть оборота
за раз, после чего проворачивайте
ведомый шкив, чтобы ремень занял
правильное положение между его
фланцами.

mmo2 011 -003 -011_a

АЛЮМИНИЕВАЯ РЕГУЛИРОВОЧНАЯ МУФТА
1. Приспособление для регулировки

ПРИМЕЧАНИЕ: Регулировочная муфта
имеет левую резьбу.

РЕМЕНЬ, НЕ ИМЕЮЩИЙ ВНЕШНЕЙ
ЗУБЧАТОЙ ПОВЕРХНОСТИ

Повторяйте шаг 5, пока внешняя по-
верхность ремня вариатора не окажет-
ся вровень с краем ведомого шкива.

mmr200 9-081-0 01_ a

ПРЕДВАРИТЕЛЬНАЯ РЕГУЛИРОВКА
A. 0 мм

РЕМЕНЬ С ЗУБЧАТОЙ ВНЕШНЕЙ ПО-
ВЕРХНОСТЬЮ

Повторяйте шаг 5, пока нижние по-
верхности канавок внешней зубчатой
поверхности ремня вариатора не со-
впадут с краем ведомого шкива.

mmr200 8-040-1 08_ a

ПРЕДВАРИТЕЛЬНАЯ РЕГУЛИРОВКА
1. Край ведомого шкива
2. Канавки зубчатой поверхности ремня вариатора

РЕМНИ ВАРИАТОРА ВСЕХ ТИПОВ

ПРИМЕЧАНИЕ: Вращение регулировоч-
ной муфты против часовой стрелки при-
водит к опусканию наружной поверх-
ности ремня вариатора относительно
края шкива. И наоборот, при вращении
муфты по часовой стрелке поверхность
ремня поднимается.

6.  Затяните фиксирующий винт указан-

ным моментом.

МОМЕНТ ЗАТЯЖКИ

ФИКСИРУЮЩЕГО ВИНТА

5,5 ± 0,5 Н•м

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
