Снегоход Lynx 69 Ranger Alpine 1200 4-TEC. Инструкция - часть 7





ИНФОРМАЦИЯ

О ТРАНСПОРТНОМ

СРЕДСТВЕ

30

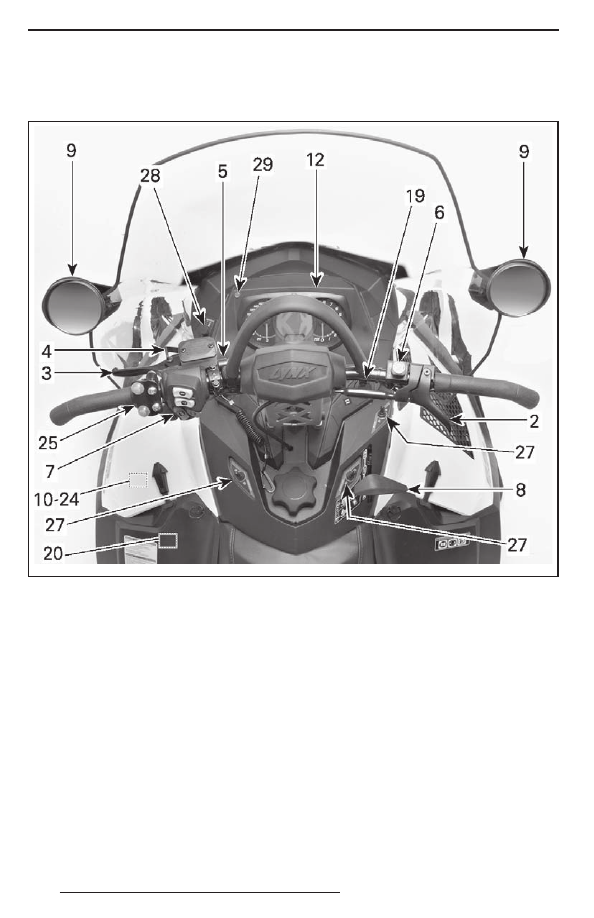

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

ПРИМЕЧАНИЕ: Ваша модель снегохода может не располагать некоторыми функ-
циональными возможностями или их наличие может определяться наличием уста-
новленного дополнительного оборудования.

fmo2013-006-001_a

31

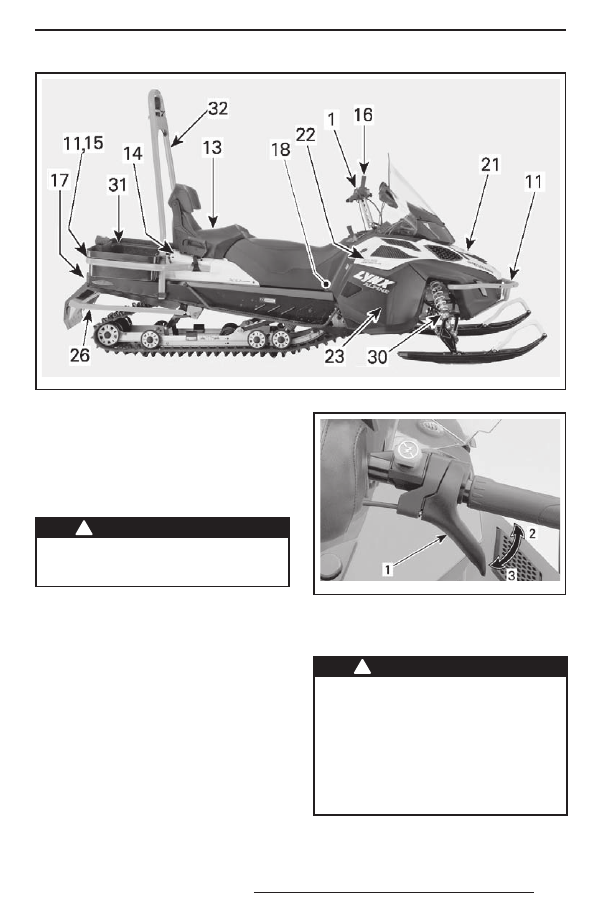

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

fmo2013-006-002_a

ТИПОВОЙ ВАРИАНТ

1) Руль

Руль предназначен для управления кур-
сом снегохода. Когда Вы поворачиваете
руль вправо или влево, в ту же сторону
поворачиваются и лыжи, соответствен-
но, поворачивая Вашу машину.

!



ПРЕДОСТЕРЕЖЕНИЕ

Резкий поворот при движении за-
дним ходом может привести к по-
тере контроля над снегоходом.

2)  Рычаг дроссельной

заслонки

Рычаг дроссельной заслонки распола-
гается на правой стороне руля.

Управление рычагом осуществляется
большим пальцем. Нажатие на рычаг
дроссельной заслонки приводит к уве-
личению оборотов двигателя. При пол-
ном отпускании рычага дроссельной
заслонки двигатель автоматически
переходит в режим холостого хода.

mmo2 008 -008 -011_b

ТИПОВОЙ ВАРИАНТ
1. Рычаг дроссельной заслонки
2. Ускорение
3. Замедление

!



ПРЕДОСТЕРЕЖЕНИЕ

Перед пуском двигателя проверь-
те работу рычага дроссельной за-
слонки. Рычаг, отпущенный после
нажатия, должен самостоятельно
возвращаться в исходное поло-
жение. Эксплуатация снегохода
с неисправным механизмом при-
вода дросселя категорически за-
прещена.

32

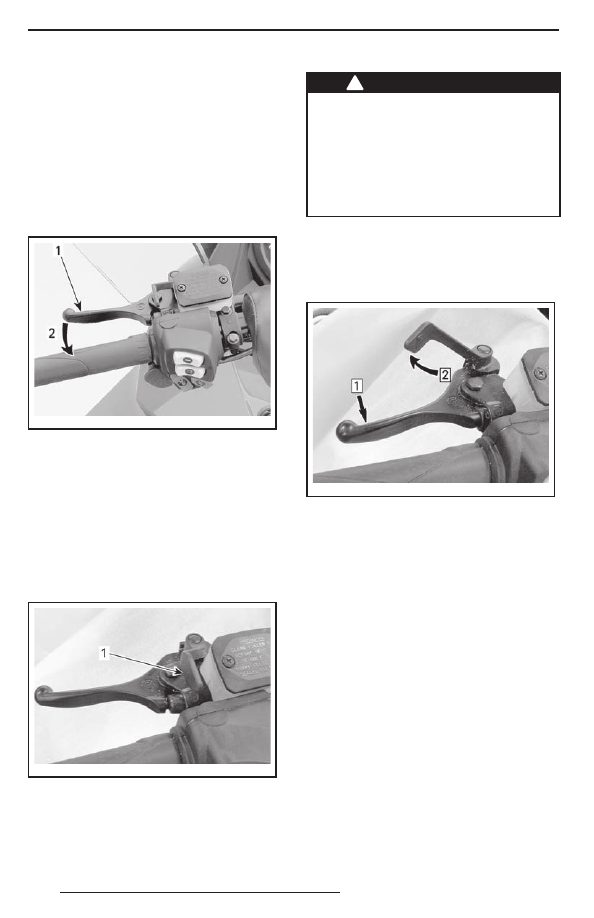

3) Рычаг тормоза

Рычаг тормоза располагается на левой
стороне руля.

Нажатие на рычаг приводит в действие
тормозной механизм. При отпускании
рычаг автоматически возвращается
в исходное положение. Эффективность
торможения зависит от приложенного
к рычагу усилия, а также от характера
местности и снежного покрова.

mmo2 008 -008 -012_b

ТИПОВОЙ ВАРИАНТ
1. Рычаг тормоза
2. Включение тормоза

4)  Рычаг стояночного

тормоза

Рычаг стояночного тормоза располо-
жен слева на руле.

Стояночный тормоз должен обязатель-
но включаться во время стоянки сне-
гохода.

mmo2 009 -005 -005_a

ТИПОВОЙ ВАРИАНТ
1. Блокировочный рычаг стояночного тормоза

!



ПРЕДОСТЕРЕЖЕНИЕ

Перед началом движения убеди-
тесь, что стояночный тормоз от-
к лючён. Продолжительное дви-
жение на снегоходе с нажатым
р ыч а г о м то р м о з а м оже т с т ат ь
причиной повреж дения тормоз-
ной системы, потери тормозного
эффекта и/или возгорания.

Включение стояночного тормоза

Нажмите рычаг тормоза и зафиксируй-
те его, как указано ниже, с помощью
блокировочного рычага, см. рис.

mmo2 009 -005 -006_a

ТИПОВОЙ ВАРИАНТ — ВКЛЮЧЕНИЕ СТОЯНОЧ-
НОГО ТОРМОЗА
Шаг 1: Нажмите и удерживайте рычаг тормоза
Шаг 2:  Зафиксируйте рычаг тормоза с помощью

блокировочного рычага

Выключение стояночного
тормоза

Нажмите на рычаг тормоза. Блокирую-
щий рычаг автоматически вернётся
в исходное положение. Перед началом
движения не забывайте полностью от-
ключать стояночный тормоз.

5)  Выключатель двигателя

со шнуром безопасности

Выключатель (контактное устройство)
располагается на левой стороне кон-
соли.

Чтобы обеспечить возможность эксплу-
атации снегохода, необходимо надеть
колпачок шнура безопасности на кон-
тактное устройство.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
