Снегоход Lynx 49 Rave 600 ACE. Инструкция - часть 5





22

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

на участие всех энтузиастов, кому небезраз-
лично будущее окружающей среды. Мы при-
зываем всех любителей катания на снего-
ходах помнить, что сохранение природы
необходимо не только для развития этого
вида активного отдыха и обслуживающей
его индустрии, но и в интересах будущих
поколений людей.
Бережное  отношение  к  природе  вовсе
не означает для Вас каких-либо ограниче-
ний в наслаждении от катания на снегохо-
де. Просто всегда поступайте ответственно
по отношению к природе!
Для бережного отношения к природе важно,
где и как Вы эксплуатируете ваш снегоход.
Всегда выполняйте следующие рекоменда-
ции.
Будьте информированы. Запаситесь кар-
тами, изучите местное природоохранное
законодательство и правила пользования
рекреационными зонами. Для этого можно
обратиться в местные органы, занимающие-
ся вопросами природопользования. Соблю-
дайте требования нормативных документов,
в том числе ограничения на максимальную
скорость движения по трассе.
Избегайте движения на снегоходе по моло-
дым посадкам деревьев, кустарнику и траве.
Не рубите деревья и сучья. На равнинной
местности, где катание на снегоходах очень
популярно, двигайтесь только в специально
разрешённых местах и по подготовленным
трассам. Помните о тесной связи, суще-
ствующей между охраной природы и Вашей
собственной безопасностью.
Берегите фауну. Будьте особенно внима-
тельны к тем животным, которые выхажи-
вают молодняк или страдают от недостатка
кормовой базы. Сильный стресс, испытывае-
мый животным с истощённым организмом,
может окончательно подорвать его жиз-
ненные силы. Воздерживайтесь от поездок
на снегоходе в зоны, предназначенные толь-
ко для обитания диких животных.
Соблюдайте  установленные  правила
и ограничительные знаки.
Не заезжайте в заповедники и заказники.
Они закрыты для въезда любых транспорт-
ных средств. Уточните границы заповедника.
Получите разрешение на проезд по част-
ной территории. Уважайте права землевла-
дельцев и общественную собственность.
Несмотря на технологические успехи про-
мышленности и существенное уменьшение
уровня внешнего шума современных сне-
гоходов, тем не менее, избегайте заезжать

на снегоходе и нарушать покой людей в ме-
стах их компактного проживания.
Всем владельцам и любителям катания
на снегоходах хорошо известны те много-
летние усилия, которые предпринимаются
с самого начала развития этого вида зим-
него спорта и направлены на расширение
регионов, доступных для безопасной и от-
ветственной эксплуатации снегоходов. Эти
усилия продолжаются, не ослабевая, и по
сей день.
Бережно и ответственно относиться к окру-
жающей  среде — единственный  способ
обеспечить  возможность  получать  удо-
вольствие от катания на снегоходах и в
ближайшем будущем. Это главный аргу-
мент, с которым, мы надеемся, Вы не можете
не согласиться. Но есть и другие.
Наслаждение от общения с удивительными
красотами зимней природы является глав-
ным стимулом, который привлекает в ряды
энтузиастов катания на снегоходах мно-
жество людей. Наше бережное отношение
к окружающей среде позволит сохранить
эту возможность. Более того, мы сможем
приобщить к полезному и здоровому досугу
других людей. Бережное и ответственное
отношение к природе поможет развивать
в перспективе наш замечательный вид зим-
него спорта.
Наконец, для любого водителя снегохода
хорошим тоном должно быть бережное от-
ношение к окружающей среде. Не нужно
уродовать снежный покров или нестись
на большой скорости по лесу, чтобы проде-
монстрировать своё мастерство управления
снегоходом. Независимо от того, на каком
снегоходе вы едете — на мощном Lynx,
спортивном RS или на любом другом, по-
кажите себе и окружающим, что Вы вполне
осознаете свою ответственность за охрану
окружающей среды. Пусть гусеница Вашего
снегохода не наносит вреда природе!

УПРАВЛЕНИЕ СНЕГОХОДОМ

24

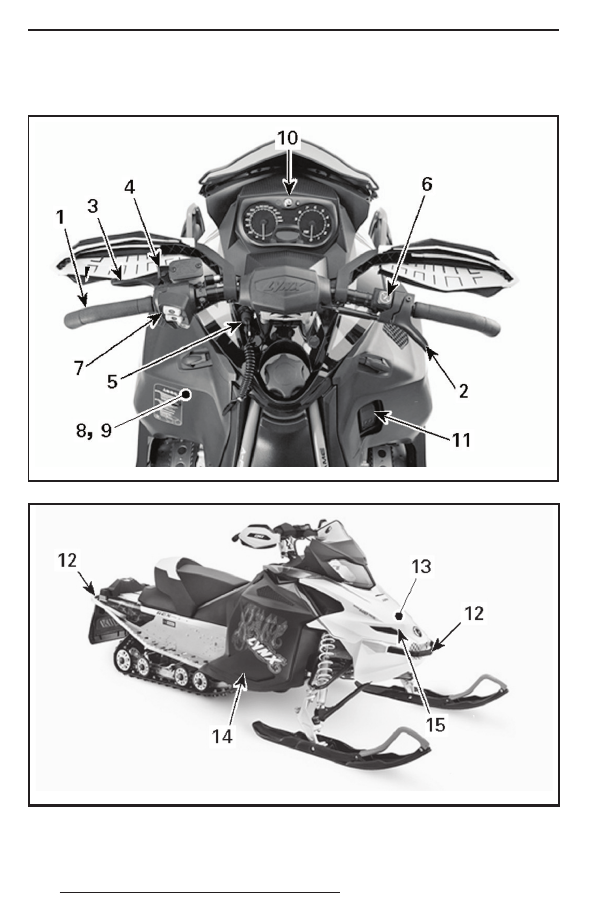

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

ПРИМЕЧАНИЕ: Ваша модель снегохода может не располагать некоторыми функциональ-
ными возможностями или их наличие может определяться наличием установленного до-
полнительного оборудования.

fmo2012-003-070_a

ТИПОВОЙ ВАРИАНТ

fmo2011-009-002_e

25

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

fmo2012-002-003_b

ПОКАЗАН ADVENTURE LX

fmo2012-003-013_b

ПОКАЗАНА МОДЕЛЬ СО СЦЕПНЫМ УСТРОЙ-
СТВОМ J-ТИПА

1) Руль

Руль предназначен для управления курсом
снегохода. Когда Вы поворачиваете руль
вправо или влево, в ту же сторону повора-
чиваются и лыжи, соответственно, повора-
чивая Вашу машину.



ПРЕДОСТЕРЕЖЕНИЕ

Резкий поворот при движении зад-

ним ходом может привести к по-

тере контроля над снегоходом.

2)  Рычаг дроссельной зас-

лонки

Рычаг дроссельной заслонки располагается
на правой стороне руля.
Управление рычагом осуществляется боль-
шим пальцем. Нажатие на рычаг дроссель-
ной заслонки приводит к увеличению обо-
ротов двигателя. При полном отпускании
рычага дроссельной заслонки двигатель
автоматически переходит в режим холосто-
го хода.

mmo2 008 -008 -011_b

ТИПОВОЙ ВАРИАНТ
1. Рычаг дроссельной заслонки
2. Ускорение
3. Замедление



ПРЕДОСТЕРЕЖЕНИЕ

Пере д  пус ком  д в иг а т е л я  про -

в е р ьт е   р а б о т у   р ы ч а г а   д р о с -

сельной заслонки. Рычаг, отпу-

щенный после нажатия, должен

самостоятельно возвращаться

в исходное положение. Эксплуа-

тация снегохода с неисправным

механизмом привода дросселя

категорически запрещена.

3) Рычаг тормоза

Рычаг тормоза располагается на левой сто-
роне руля.
Нажатие  на  рычаг  включает  тормозной
механизм. При отпускании рычаг автома-
тически возвращается в исходное положе-
ние. Эффективность торможения зависит
от приложенного к рычагу усилия, а также
от характера местности и снежного покрова.

26

mmo2 008 -008 -012_b

ТИПОВОЙ ВАРИАНТ
1. Рычаг тормоза
2. Включение тормоза

4) Рычаг стояночного тормоза

Рычаг стояночного тормоза расположен
слева на руле.
Стояночный тормоз должен обязательно
включаться во время стоянки снегохода.

mmo2 008 -008 -012_c

ТИПОВОЙ ВАРИАНТ
1. Рычаг стояночного тормоза



ПРЕДОСТЕРЕЖЕНИЕ

Перед началом движения убеди-

тесь, что стояночный тормоз от-

ключён. Продолжительное дви-

жение на снегоходе с нажатым

рычагом  тормоза  может  стать

причиной повреждения тормоз-

ной системы, потери тормозного

эффекта и/или возгорания.

Включение стояночного тормоза

Нажмите рычаг тормоза и зафиксируйте его,
как указано ниже, с помощью блокировочно-
го рычага, см. рис.

mmo2 009 -005 -006_a

ТИПОВОЙ ВАРИАНТ — ВКЛЮЧЕНИЕ СТОЯ-
НОЧНОГО ТОРМОЗА.
Шаг 1:  Нажмите и удерживайте рычаг тор-

моза

Шаг 2:  Зафиксируйте рычаг тормоза с помо-

щью блокировочного рычага

Выключение стояночного тормоза

Нажмите на рычаг тормоза. Блокирующий
рычаг автоматически вернётся в исходное
положение Перед началом движения не за-
бывайте полностью отключить стояночный
тормоз.

5)  Выключатель двигателя

со шнуром безопасности

Выключатель (контактное устройство) рас-
полагается на левой стороне консоли.
Чтобы обеспечить возможность эксплуата-
ции снегохода, необходимо надеть колпачок
шнура безопасности на контактное устрой-
ство.
ПРИМЕЧАНИЕ: Если запрограммирован-
ный ключ DESS (колпачок шнура безопас-
ности) правильно установлен на контактное
устройство, должны прозвучать два коротких
звуковых сигнала. Если Вы слышите другую
комбинацию звуковых сигналов, см. раздел
«СИСТЕМА МОНИТОРИНГА» для определе-
ния кода неисправности DESS.
Снятие колпачка шнура безопасности с вык-
лючателя (контактного устройства) приведёт
к остановке двигателя.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
