УСТРОЙСТВО И РАБОТА СОСТАВНЫХ ЧАСТЕЙ СЕЯЛКИ МС-12С








Приспособление для создания разрежения сеялки МС-12С





Сеялка может оборудоваться приспособлением для создания разрежения (рис.15.).

4.8.1. Устройство приспособления.

— Приспособление для создания разрежения (рис.15.) состоит из следующих сборочных единиц: компрессора газоструйного 1 и пневмопровода 2.

— Компрессор газоструйный (рис.16.) состоит из корпуса 9 с соплом и диффузора 1.

— Подача разрежения к пневмосистеме сеялки осуществляется при помощи пневмопровода диаметром 100 мм на патрубок 2 трубу-ресивер 8 (рис.4.). К патрубкам 3 трубы-ресивера подсоединяются вакуумпроводы 16 (рис.2.), идущие к высевающим аппаратам 1.







Работа приспособления.

При работе двигателя трактора отработанные газы, поступая через сопло в диффузор, захватывают находящийся там воздух и выбрасываются в атмосферу, создавая в корпусе разрежение.

— Разрежение, создаваемое компрессором газоструйным, зависит от давления выхлопных газов в сопле и типа высевающих дисков, установленных в аппаратах

Требования безопасности.

— Запрещается производить монтаж компрессора газоструйного при работающем двигателе трактора.

Сборка и подготовка к работе.

Сборка.

— Установить на выхлопной коллектор трактора компрессор газоструйный

1 (рис.15.), закрепить его при помощи болтов.

— Подсоединить пневмопровод 7 к патрубку 8 (рис.16.) и к патрубку 2 (рис.4.)

Подготовка к работе.

— Настройку высевающей системы на заданную норму высева производить согласно таблице 5.

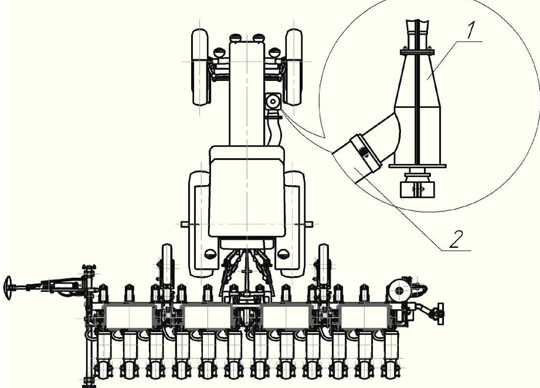

Рис.15.     Приспособление для создания разрежения
1-Компрессор газоструйный. 2-пневмопровод.

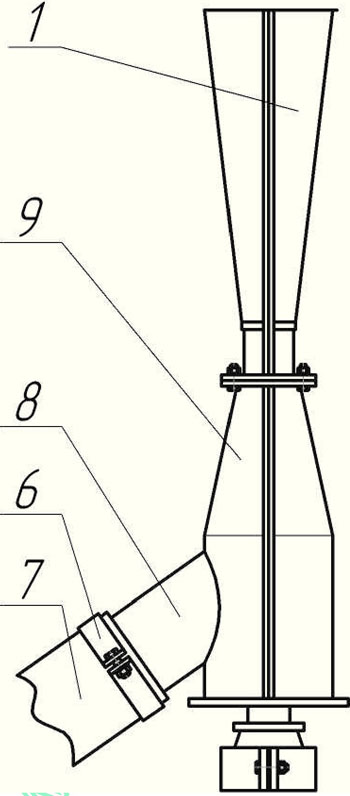

Рис.16.Компрессор газоструйный
1-Диффузор. 6-Хомут стяжной. 7-Пневмопровод. 8-Патрубок. 9-Корпус.
