Навесная сдваивающая валковая жатка ЖНС-6-12
Регулировка высоты среза валковой жатки ЖНС-6-12

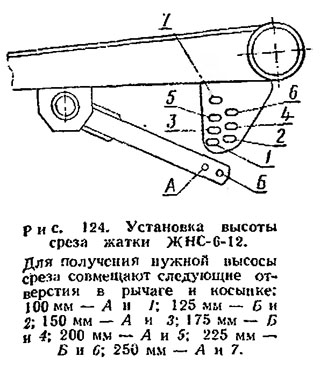

Высоту среза регулируют совмещением
соответствующих отверстий в рычаге копирующего башмака и в косынке,
приваренной к трубе жатки (рис. 124).
Регулировка мотовила. По высоте мотовило регулируют гидроцилиндрами
подъема мотовила. Частоту вращения мотовила регулируют его вариатором.
Гидроцилиндрами подъема мотовила и вариатором управляют с рабочего места
комбайнера. По вылету мотовило регулируют вручную, перемещая ползуны по
поддержкам мотовила. Параллельное расположение груб граблин мотовила
относительно режущего аппарата регулируют перестановкой правого
гидроцилиндра подъема мотовила на одном из трех отверстий кронштейна
правой поддержки. Предохранительную муфту регулируют затяжкой пружин на
передачу крутящего момента 120+-10 Н -м (12+-1 кгс-м).
Регулировка угла наклона граблин
валковой жатки ЖНС-6-12
Осуществляется так же, 1 как и на мотовиле для шнековых жаток.
Регулировка передвижной рамки транспортера
валковой жатки ЖНС-6-12
Регулируя длину штока гидроцилиндря,
перемещающего передвижную рамку, устанавливают ее в такое положение, при
котором отверстие в настиле рамки совпадает с центральным болтом
коромысла привода ножа. Допустимое несовпадение в пределах 10 мм.
Номинальный размер между осями отверстий присоединения гидроцилиндра 252
мм. Ход штока 200 мм.
Для свободного перемещения рамки между буртиками поддерживающих роликов
и задним угольником рамки должны быть зазоры 1—3 мм, которые регулируют
перестановкой регулировочных шайб, надетых на оси роликов.
