Смазка комбайнов Нива, Колос, Сибиряк





Смазка агрегатов и механизмов комбайнов имеет первостепенное значение для обеспечения длительной его службы, надежности и экономичности в эксплуатации.

Для смазки механизмов и агрегатов комбайна применяют следующие масла: солидол «С» или универсальная смазка УС-2 но ГОСТ 1033—51 и ГОСТ 4366—64; жировая тугоплавкая смазка 1—13 по ГОСТ 1631—61; смазка № 158 по МРТУ 12Н № 139—64; ЦИЛТИМ 201 по ГОСТ 6267—59; масло AK-I5 по ГОСТ 1862—-63 — летом или ТДп-15 по ГОСТ 8412—57 — зимой; масло моторное М10 Г по ТУ 38—1—211—68 или Л510В по ТУ 38—1—210—68 — летом или М8Г по ТУ 38—1—01—46—70 или ДС—8 (М8В) по ГОСТ 8581—63 -зимой.

Перед смазкой или заливкой масла нужно предварительно удалить грязь с пресс-масленок и резьбовых пробок.

Перед постановкой комбайна на зимнее хранение снимают и проваривают в масле марки АК-15 ГОСТ. 1862—63 в течение 2ч при температуре 120—130°С полуподшипники лучей мотовила, подшипник вала мотовила, полуподшипник соломо- и половонабивателей, передние подвески стрясной доски. Шарниры тяг и подшипники скольжения рычажных механизмов смазывают несколькими каплями масла.

Остальные точки комбайна смазывают согласно схемам (рис. 115 и 116) и таблице 5.

У двухбарабанных комбайнов ввиду наличия второго барабана увеличено число точек смазки 24 и 47 на одну каждая и число точек смазки 25 на четыре. Число других точек смазки и их расположение такое же, как и у однобарабанных машин.

С внедрением на жатке двухконтурного цепного привода мотовила исключена точка смазки 35 рычага натяжения цепи мотовила.

У сменного полугусеничного хода через каждые 60 моточасов проверяют и при необходимости доливают масло ЛК-15 ГОСТ 1862— 63 в подшипники направляющих и опорных катков, а через 240 моточасов заменяют смазку. Центральный гаарнир тележки смазывают универсальной смазкой с помощью пресс-масленки через каждые 60 моточасов.

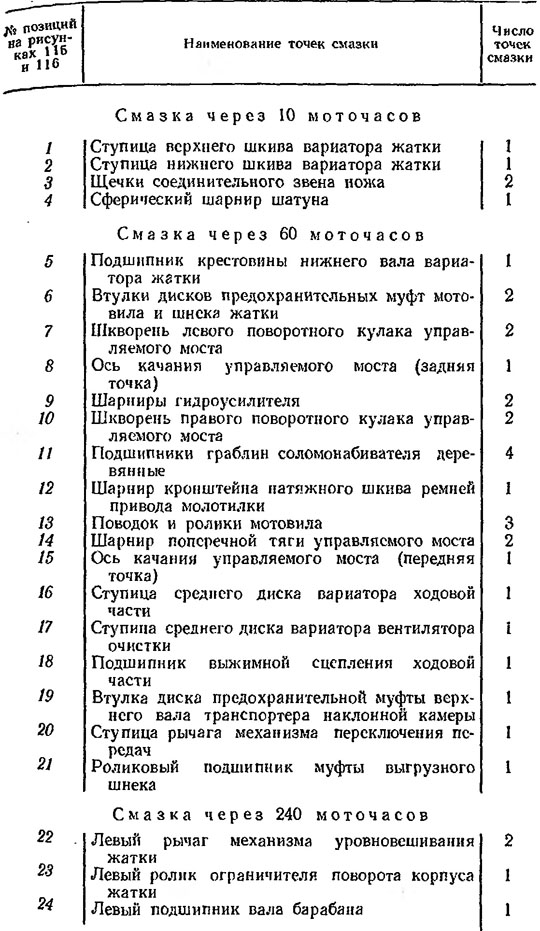

Таблица 5. Таблица смазки комбайна











К? позиций на рнсун- ках 115 и 116

Наименование точек смазки

Число

точек'

смаакн

25

Устройство для регулирования частоты вра­щения барабана

4

26

Левый подшипник вала главного контрпривода

1

27

Ступица шкива муфты зернового шнека

1

28

Подшипники игольчатые средней опоры колен­чатых валов соломонабивателя

1

29

Левый подшипник ступицы управляемого колеса

1

30

Подшипник граблин половонабивателя



31

Шарнир кардана выгрузного шнека

1

32

Редуктор молотильного барабана

1

33

Педаль сцепления

1

34

Шарниры кардана привода жатки



35

Рычаг натяжения цепи мотовила

1

36

Левый рычаг регулировки положения мотовила

1

37

Правый подшипник ступицы управляемого колеса

1

38

Ступица звездочки муфты колосового шнека

I

39

Ось рычага вариатора ходовой части

1

40

Подшипники ступиц крайних дисков вариатора ходовой части

1

41

Правый подшипник вала главного контрпри­вода

1

42

Мост ведущий (коробка передач, дифферен­циал, бортовые редукторы)

1

43

Правый рычаг регулировки положения мото­вила

1

44

Втулки пальчикового механизма шнека жатки

2

45

Правый рычаг механизма уравновешивания жатки

2

46

Правый ролик ограничителя поворота корпуса жатки

I

47

Правый подшипник вала барабана

1

48

Хомут включения выгрузного шнека

1

49

Г идросистема

1

50

Шарнирные подшипники задних подвесок грохота

4
