ПРОЕКТ МЕЖДУНАРОДНОГО СТАНДАРТА ISO/DIS 19901-10 - часть 1
ПРОЕКТ МЕЖДУНАРОДНОГО СТАНДАРТА
ISO/DIS 19901-10
ISO/TC 67/SC 7
Секретариат: BSI
Начало голосования:
Завершение голосования:
2019-01-21
2019-04-15
Нефтяная и газовая промышленность - Специальные
требования к морским сооружениям -
Часть 10:
Морские геофизические исследования
—
ICS: 75.180.10
НАСТОЯЩИЙ ДОКУМЕНТ — ЭТО ПРОЕКТ, РАСПРОСТРАНЯЕМЫЙ
ДЛЯ ПОЛУЧЕНИЯ КОММЕНТАРИЕВ И УТВЕРЖДЕНИЯ. В СВЯЗИ С
ЭТИМ ПРЕДПОЛАГАЕТСЯ ЕГО ИЗМЕНЕНИЕ, И ОН НЕ МОЖЕТ
ИСПОЛЬЗОВАТЬСЯ В КАЧЕСТВЕ МЕЖДУНАРОДНОГО
СТАНДАРТА, ДО ПУБЛИКАЦИИ В ТАКОМ КАЧЕСТВЕ.
В ДОПОЛНЕНИЕ К ОЦЕНКЕ ПРОЕКТОВ КАК ПРИЕМЛЕМЫХ ДЛЯ
ПРОМЫШЛЕННЫХ, ТЕХНОЛОГИЧЕСКИХ, КОММЕРЧЕСКИХ И
Данный документ распространяется в том виде, в каком он был получен из секретариата комитета.
ПОЛЬЗОВАТЕЛЬСКИХ ЦЕЛЕЙ, ПРОЕКТЫ МЕЖДУНАРОДНЫХ
СТАНДАРТОВ МОГУТ ИНОГДА РАССМАТРИВАТЬСЯ В СВЕТЕ ИХ
ПОТЕНЦИАЛЬНОЙ ВОЗМОЖНОСТИ СТАТЬ СТАНДАРТАМИ, НА
КОТОРЫЕ МОЖНО ССЫЛАТЬСЯ В НАЦИОНАЛЬНЫХ НОРМАХ.
ПОЛУЧАТЕЛЯМ ЭТОГО ПРОЕКТА ПРЕДЛАГАЕТСЯ ПРЕДСТАВИТЬ
Ссылочный номер
С ИХ КОММЕНТАРИЯМИ УВЕДОМЛЕНИЕ О ЛЮБЫХ
СООТВЕТСТВУЮЩИХ ПАТЕНТНЫХ ПРАВАХ, О КОТОРЫХ ИМ
ISO/DIS 19901-10:2019(E)
ИЗВЕСТНО,
И ПРЕДОСТАВИТЬ ПОДТВЕРЖДАЮЩУЮ
ДОКУМЕНТАЦИЮ.
ISO/DIS 19901-10:2019(E)
ISO/DIS 19901‐10:2018(E)
Содержание
Страница
Предисловие
vi
Вступление
vi
1
Область применения
1
2
Нормативные ссылки
2
3
Термины и определения
2
4
Символы и сокращения
15
4.1
Символы
15
4.2
Сокращения
15
5
Цели, планирование и управление качеством
17
5.1
Общие сведения
17
5.1.1
Цели и характеристики проекта
17
5.1.2
Геопривязка и GIS
19
5.1.
Модель местности
19
5.2
Предварительное исследование
20
5.2.1
Общие сведения
20
5.2.2
Использование разведочных 2D и 3D сейсмических данных в предварительном
исследовании
21
5.2.3
Предварительное исследование для исследований скважин
21
5.3
Планирование и обзор
22
5.3.1. Общие сведения
22
5.3.2
Определение объема картографирования морского дна и картографирования морского
грунта
23
5.4
Планирование операций и управление качеством данных
27
5.4.1
План качества
27
5.4.2
Эффекты затухания
27
5.4.3
Управление качеством данных
28
6
Позиционирование
28
6.1
Общие сведения
28
6.2
Системы координат
29
6.2.1
Горизонтальная система координат
29
6.2.2
Вертикальная система координат
29
6.3
Минимальные требования к позиционированию на поверхности
29
6.3.1
Глобальные навигационные спутниковые системы
29
6.3.2
Вертикальное преобразование компонентов GNSS
30
6.4
Минимальные требования к подводному позиционированию
30
6.4.1
Акустические системы позиционирования
30
6.4.2
Сверхкороткая базовая система
31
6.5
Курс судна
31
6.5.1
Общие сведения
31
6.5.2
Гирокомпас
32
6.5.3
Ссылочные системы курса на основе GNSS
32
6.5.4
Выравнивание
32
6.6
Инерциальная навигационная система
32
6.7
Доплеровский лаг
33
7
Картографирование морского дна
33
3
7.1
Общие сведения
33
7.2
Контрольно-измерительные приборы и параметры сбора
34
7.2.1
Многолучевая эхолотная система
34
7.2.2
Гидролокатор бокового обзора
36
7.2.3
Вспомогательный датчик: измерение скорости звука
36
7.2.4
Вспомогательный датчик: высотомер
37
7.2.5
Вспомогательный датчик: датчик давления-глубины
37
7.3
Методы сбора данных
38
7.3.1
Общие сведения
38
7.3.2
Разведывательное картографирование морского дна
38
7.3.3
Инженерное картографирование морского дна
38
7.3.4
Детальное инженерное картографирование морского дна
39
7.4
Результаты картографирования морского дна
39
7.4.1
Цифровые модели местности
39
7.4.2
Данные гидролокатора бокового обзора
39
7.4.3
Данные из CTD и SV
39
7.4.4
Контуры морского дна
40
7.4.5
Особенности морского дна
40
7.4.6
Линия промера исследования
40
8
Картографирование морского грунта
40
8.1
Общие сведения
40
8.1.1
Разрешение и проникновение сигнала
40
8.1.2
Выбор оборудования для методов картографирования морского грунта
41
8.1.3
Проверка работоспособности оборудования
42
8.1.4
Оценка качества данных
42
8.1.5
Результаты
42
8.2
Контрольно-измерительные приборы и параметры сбора для сейсмических данных
43
8.2.1
Производительность оборудования
43
8.2.2
Параметры сбора и обработки
43
8.2.3 Сейсмическое отражение высокого разрешения
46
8.2.4 Сейсмическое отражение сверхвысокого разрешения
50
8.2.5 Сейсмическое отражение сверхвысокого разрешения
51
8.2.6
Профилирование твердого дна
51
8.3
Методы несейсмического отражения
53
8.3.1
Сейсмическая рефракция
53
8.3.2
Магнитометр и магнитный градиентометр
54
8.3.3
Морские поперечные волны
55
8.3.4
Морские поверхностные волны
55
8.3.5
Визуализация удельного электрического сопротивления
55
8.3.6
Электромагнитная визуализация
55
9
Отчетность о картографировании морского дна и грунта
55
9.1
Общие сведения
55
9.2
Запись операций по сбору данных
56
9.3
Запись обработки данных
57
9.4
Отчет о результатах
57
9.5
Требования к метаданным
57
10
Интеграция, интерпретация и исследование геологических опасностей
58
10.1
Общие сведения
58
10.2
Горизонты, изопахи и изохоры
58
10.3
Стратиграфические единицы картографирования и определение геохронологии
59
10.4
Преобразование времени в глубин
59
ISO/DIS 19901-10:2019(E)
ISO/DIS 19901‐10:2018(E)
10.5
Скважинная геофизическая съемка
60
10.6
Исследование геологических опасностей
60
10.7
Комплексные исследования 60
Приложение A (информативное) Дополнительная информация и рекомендации 61
A.1
Область применения
61
A.2
Нормативные ссылки
61
A.3
Термины и определения
61
A.4
Символы и сокращения
61
A.5
Цели, планирование и управление качеством
62
A.5.1
Общие сведения
62
A.5.2
Предварительное исследование
62
A.5.3
Планирование и обзор
66
A.5.4
Планирование операций и контроль качества
67
A.6
Позиционирование
70
A.7
Картографирование морского дна
71
A.8
Картографирование морского грунта
71
A.8.1
Общие сведения71
A.8.2
Контрольно-измерительные приборы и параметры сбора
73
A.8.3
Геофизические методы, которые обычно не используются
73
A.9
Отчетность по картографированию морского дна и грунта
76
A.9.1
Общие сведения
76
A.9.2
Запись операций по сбору данных
78
A.9.3
Запись обработки данных
78
A.9.4
Отчет о результатах
78
A.9.5
Требования к метаданным
78
A.9.6
Географические информационные систем 78
A.10
Интеграция, интерпретация и исследование геологических опасностей
79
A.10.1 Общие сведения
79
A.10.2 Горизонты, изопахи и изохоры
80
A.10.3 Стратиграфические единицы картографирования и определение геохронологии
80
A.10.4 Преобразование времени в глубину
80
A.10.5 Скважинная геофизическая съемка
80
A.10.6 Исследование геологических опасностей
80
A.10.7 Комплексные исследования
82
Список используемой литературы
85
5
Предисловие
ISO (Международная организация по стандартизации) является всемирной федерацией национальных органов по
стандартизации
(членов ISO). Работа по подготовке международных стандартов обычно осуществляется
техническими комитетами ISO. Каждый член, заинтересованный в вопросе, в связи с которым был создан технический
комитет, имеет право быть представленным в этом комитете. Международные организации, правительственные и
неправительственные, имеющие связи с ISO, также принимают участие в ее работе. ISO тесно сотрудничает с
Международной электротехнической комиссией (IEC) по всем вопросам электротехнической стандартизации.
Процедуры, использованные для разработки этого документа, и процедуры, предназначенные для его дальнейшего
обслуживания, описаны в Директивах ISO/IEC, Часть
1. В частности, следует отметить различные критерии
утверждения, необходимые для различных типов документов ISO. Этот документ был составлен в соответствии с
редакционными правилами Директив ISO / IEC, Часть 2 (см. www.iso.org/directives).
Обратите внимание на то, что некоторые элементы этого документа могут быть предметом патентных прав. ISO не
несет ответственности за идентификацию какого-либо или всех таких патентных прав. Подробная информация о
любых патентных правах, выявленных в ходе разработки документа, будет представлена во введении и / или в списке
полученных патентных деклараций ISO (см. www.iso.org/patents).
Любое торговое наименование, используемое в этом документе, является информацией, предоставленной для
удобства пользователей, и не означает его утверждения.
Для объяснения добровольного характера стандартов, значения конкретных терминов и выражений ISO, относящихся
к оценке соответствия, а также информации о приверженности ISO принципам Всемирной торговой организации
(WTO) в Технических барьерах в торговле (TBT) см. следующий URL: www.iso.org/iso/foreword.html.
Этот документ был подготовлен Техническим комитетом [или Проектным комитетом] ISO/TC [или ISO/PC] ###,
[название комитета], Подкомитет SC ##, [название подкомитета].
Данное второе/третье/… издание отменяет и заменяет первое/второе/… издание (ISO #####:####), которое было
технически пересмотрено.
Основные изменения по сравнению с предыдущим изданием:
xxx xxxxxxx xxx xxxx
Список всех частей серии ISO ##### можно найти на веб-сайте ISO.
Вступление
Данный документ содержит требования к морским геофизическим исследованиям для поддержки разработки
нефтяных и газовых месторождений на шельфе и дополняет ISO 19901-8 по исследованиям морского грунта. Рисунок
1 иллюстрирует взаимодополняемость документов об исследованиях морского грунта и морских геофизических
исследованиях и роли геофизики в исследованиях на месте. Терминология, используемая на рисунке 1, и другие
важные термины определены в разделе 3.
ПРИМЕЧАНИЕ Предметы, обозначенные серыми полями, не охвачены ни в стандарте ISO 19901-8, ни в этом документе; тем не
менее, камни и грунт охвачены как картографией морского дна, так и морского грунта.

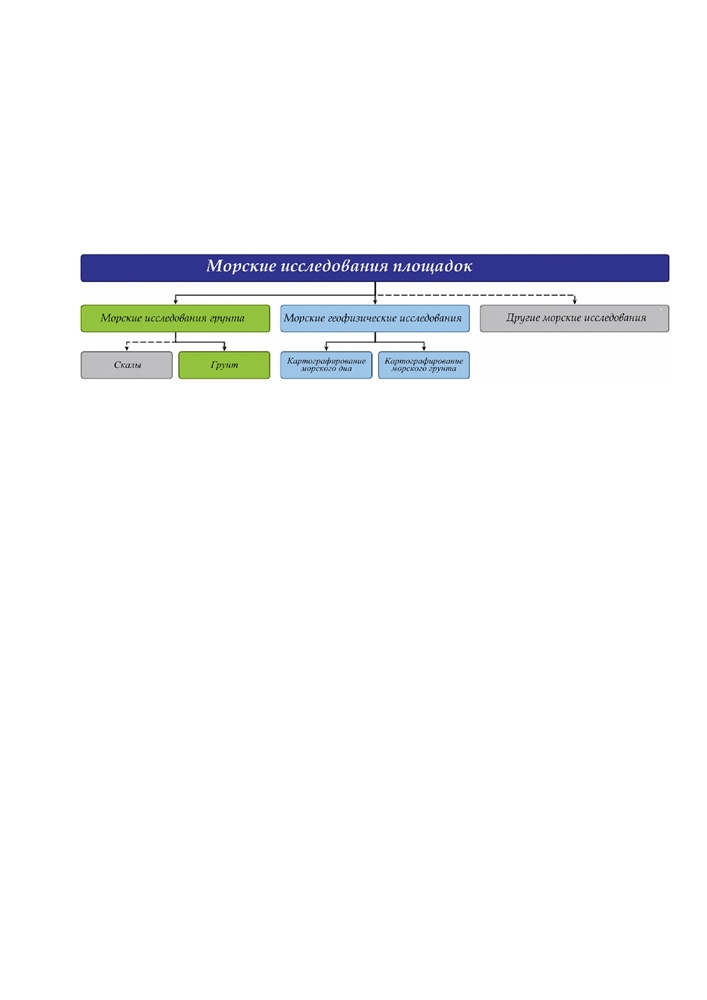

Рисунок 1 - Морские геофизические исследования как часть исследований морских участков.
Общая цель исследования морского участка заключается в предоставлении информации о морском дне, морском
грунте, геологических процессах, влияющих как на геологические опасности, так и на объекты, созданные человеком,
на морском дне или под ним.
Исследования морских площадок для конкретного проекта могут включать как геофизические, так и геотехнические
исследования, в зависимости от масштаба и сложности проекта. Обычной практикой является проведение вначале
морских геофизических исследований, иногда в сочетании с ограниченным исследованием морского грунта,
состоящим из отбора проб неглубокого грунта и / или испытаний на месте. Более обширное исследование морского
грунта часто проводится на более поздней стадии. В некоторых случаях исследование морского участка может
состоять исключительно из самостоятельной геофизической съемки, которая имеет конкретную и ограниченную
цель. Исследование морского участка также может состоять исключительно из отдельного исследования морского
грунта, подробности которого по оборудованию и процедурам исследования почвы представлены в ISO 19901‐8.
Морские геофизические исследования могут предоставить (косвенные) доказательства или информацию о породах,
которые не охватываются стандартом ISO 19901‐8, который касается исследования морского грунта.
Подобно ISO 19901-8, в этом документе используется концепция спецификаций проекта, где объем работ назначается
заказчиком подрядчику. Кроме того, этот документ требует, чтобы выполнение определенных методов сбора данных
соответствовало минимально определенным спецификациям. Это влияет на тип используемого оборудования и
эксплуатационные параметры этого оборудования.

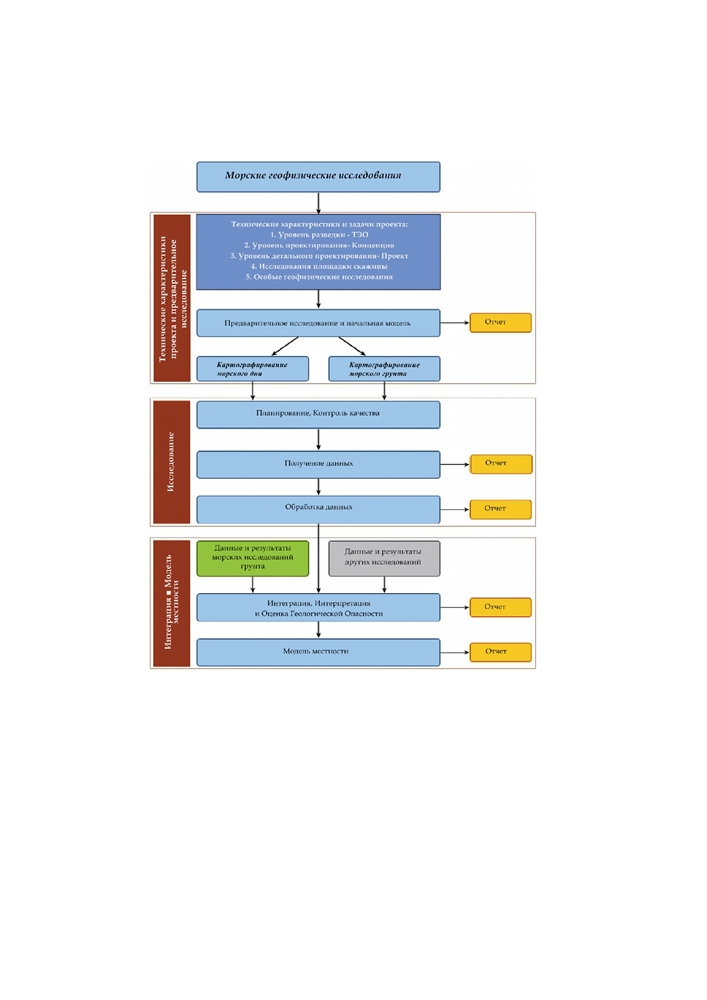

Рисунок
2 иллюстрирует структуру этого документа. С учетом спецификаций проекта, которые определяют
требуемый уровень детализации, этот документ содержит требования и руководство как для картографирования
морского дна, так и для картографирования морского грунта. В нем обсуждаются общие и конкретные цели,
описывается процесс планирования и предоставляются рекомендации относительно качества данных. Требуются
определенные аспекты полевых операций для получения надежных и актуальных данных. То же самое верно для
определенных аспектов обработки данных. Результаты указаны для каждого метода исследования.
Морские геофизические исследования и исследования морского грунта могут (и часто) проводиться в виде отдельных
упражнений. Таким образом, этот документ содержит руководство по интеграции геонауки: интеграция
геофизических и геотехнических результатов описана в разделе 11. Критические шаги интеграции также описаны в
этом документе, от первоначальной концепции модели местности до разработки подробной модели местности.
Рисунок 2 - Структура этого документа
В этом документе делается упор на планирование морских геофизических работ и сбор данных. Существует
принципиальное различие между картографированием морского дна и картографированием морского грунта:
может быть указано разрешение сигнал морского дна, а разрешение и проникновение сигнала в грунте - нет.
Следовательно, этот документ требует использования определенных методов для определенных типов
картографирования морского дна и картографирования морского грунта. Если могут быть показаны другие методы
для получения той же информации с таким же или лучшим разрешением и точностью, то эти методы могут быть
использованы.
В этом документе в соответствии с последней редакцией Директивы SO/IEC , часть 2, используются следующие
словесные формы:
viii
— «должен» и «не должен» используются для указания требований, которым следует строго следовать для
соблюдения документа и отклонения от которых не допускаются;
— «следует» и «не следует» используются для обозначения того, что из нескольких возможностей одна рекомендуется
как особенно подходящая, без упоминания или исключения других, или что определенный курс
действий предпочтителен, но не обязательно необходимым, или что (в отрицательной форме) определенная
возможность или порядок действий устарели, но не запрещены;
— «разрешается» и «не нужно» используются для обозначения действий, допустимых в рамках документа;
— «может» и «не может» используются для заявлений о возможностях, материальных, физических или причинных.
Этот документ включает информативное приложение, которое предоставляет дополнительную информацию,
предназначенную для облегчения понимания или использования документа.
ISO/DIS 19901-10:2019(E)
ISO/DIS 19901-10:2019(E)
ПРОЕКТ МЕЖДУНАРОДНОГО СТАНДАРТА
ISO/DIS 19901‐10:2018(E)
Нефтяная и газовая промышленность. Специальные требования к
морским сооружениям. Часть 10: Морские геофизические исследования
1 Область применения
Данный документ применим к операторам / конечным пользователям, подрядчикам, а также государственным и
регулирующим органам, занимающимся исследованиями морских участков морских сооружений для нефтяной и
газовой промышленности. Этот документ охватывает морские геофизические исследования, необходимые для
планирования морских исследований грунта, например, для оценки газовой опасности при бурении скважин.
Этот документ посвящен исследованию морского дна и морского грунта, а также интеграции результатов морских
исследований грунта и морских геофизических исследований. Этот документ применяется от мелководных
прибрежных вод до глубины 3000 м и более. Глубина интереса к картографированию морского грунта зависит от
целей исследования.
ПРИМЕЧАНИЕ 1. Для морских сооружений глубина исследования обычно находится в диапазоне от 1 м ниже морского дна до 200 м
ниже морского дна. Некоторые методы картографирования морского грунта также могут обеспечить гораздо большую глубину
исследований, например, для оценки геологических опасностей при бурении углеводородных скважин.
Картографирование геологических опасностей на дне скважины явно включено в объем данного документа. Это
подразумевает глубину исследования, которая обычно составляет 200 м ниже первой обсадной колонны с защитной
оболочкой или 1 500 м ниже морского дна, в зависимости от того, что больше. Таким образом, картографирование
геологических опасностей на площадках скважин является самым глубоким типом исследований, охватываемых этим
документом.
Четыре аспекта морского геофизического исследования охвачены.
1) Предварительное исследование: Предварительное исследование является отправной точкой для каждого морского
геофизического исследования. Его цель состоит в том, чтобы исследовать площадку с использованием
существующих данных и удовлетворить потребность в получении дополнительных данных. Объем и сложность
предварительного исследования будут значительно различаться в зависимости от целей исследования,
имеющихся данных и объема исследования морского участка, если это потребуется.
2) Геофизические методы: Спецификации проекта предоставляют тип морского геофизического исследования,
которое должно быть выполнено, используя схему классификации, описанную в этом документе. Типы
исследований классифицируются на основе требований разрешения конкретного проекта и плотности данных, а
также того, следует ли исследовать морское дно или грунт. Для каждого типа в этом документе указан
минимальный набор геофизических методов.
3) Сбор данных: Рассматриваются некоторые аспекты операций сбора данных, например, функциональность
оборудования и параметры сбора в зависимости от типа исследования. Документация сбора данных охвачена,
поскольку она позволяет пользователю данных оценить качество данных.
4) Интерпретация: Интерпретация данных морских геофизических исследований в большинстве случаев включает
интеграцию геофизических, геотехнических и других данных, обновление или доработку модели местности и
предоставление отчета, содержащего результаты.
