БЛОК РАЗОВЫХ СИГНАЛОВ БРС. Инструкция по проверке ЛГФИ.484461.007 И1 - часть 1

БЛОК РАЗОВЫХ СИГНАЛОВ

БРС

Инструкция по проверке

ЛГФИ.484461.007 И1

Содержание

1 Средства измерений и испытательное оборудование

2 Меры безопасности

3 Условия проведения проверки изделия

4 Методы контроля

4.1 Проверка изделия на соответствие требованиям конструкторской и технологической

документации

4.2 Проверка изделия под напряжением

5 Контроль ОТК

ЛГФИ.484461.007 И1

Разраб.

Солодаев

Блок разовых сигналов

Пров.

Затравкин

БРС

Н. контр.

Кузнецова

Инструкция по проверке

Утв.

Косарев

Настоящая инструкция предусматривает порядок и методы проверки блока разовых

сигналов (БРС) ЛГФИ.484461.007 (в дальнейшем по тексту - изделие).

Изделие должно соответствовать комплекту конструкторской документации

ЛГФИ.484461.007.

Лист

ЛГФИ.484461.007 И1

1 Средства измерений и испытательное оборудование

1.1 Средства измерений и испытательное оборудование, применяемые при проверке

изделия, приведены в таблице 1.

Таблица 1 - Перечень средств измерений и испытательного оборудования

Наименование и тип

Используемая техническая

Кол.,

(шифр, обозначение)

характеристика

шт.

Персональный компьютер

Операционная система DOS, WINDOWS

95 или

совместимый с IBM/PC

WINDOWS - 98; объем ОЗУ не менее 32 Мбайт; на-

личие порта последовательного обмена СОМ1 или

СОМ2;

наличие

программного

обеспечения

PR_BRC.EXE

Пульт ПТ1-ОНК-160Б

ЛГФИ.411252.016

Вольтметр цифровой В7-16

Измерение постоянного напряжения

5 В,

пределы допускаемой основной погрешности измере-

ний не более ± (0,05 + 0,05 Uк/Ux ) %;

измерение сопротивления от 1 Ом до 10 МОм,

пределы допускаемой основной погрешности измере-

ний не более ± (0,2 + 0,02 Rк/Rx ) %

Осциллограф С1-74

Наблюдение переменного напряжения амплитудой до

5 В и частотой от 4 кГц до 4 МГц

Частотомер Ф5041

Измерение частоты от 4 кГц до 4 МГц,

погрешность измерений частоты не более

± ( 0 + 1/(fизм tсч)) %,

± 1 10-7

Мегаомметр Ф4101

500 В; 50 МОм; погрешность измерений не более

± 1,5 % от длины шкалы

Источник питания постоян-

30 В;

0,5 A,

ного тока Б5-47

дискретность установки напряжения 0,1 В

Секундомер механический

(1-5) с; ± 0,4 с

СОС пр 2Б-2

Жгут ЛГФИ.685022.016

Жгут ЛГФИ.685621.186-03

Жгут ЛГФИ.685623.025

Жгут ЛГФИ.685623.027

Лист

ЛГФИ.484461.007 И1

Средства измерений должны обеспечивать выполнение измерений параметров изде-

лия, иметь документацию, подтверждающую их характеристики (паспорт или формуляр), и

подвергаться периодическим поверкам согласно графикам, действующим на предприятии.

1.2 Допускается использование средств измерений других типов, обеспечивающих из-

мерение параметров с погрешностью не более указанной в таблице 1.

1.3 Испытательное оборудование должно иметь паспорта и подвергаться аттестации в

установленном на предприятии порядке.

ЗАПРЕЩАЕТСЯ ПРИМЕНЯТЬ СРЕДСТВА ИЗМЕРЕНИЙ И ИСПЫТАТЕЛЬНОЕ

ОБОРУДОВАНИЕ, СРОК ОБЯЗАТЕЛЬНЫХ ПОВЕРОК (АТТЕСТАЦИИ) КОТОРЫХ ИСТЕК.

2 Меры безопасности

ВНИМАНИЕ!

1 ПРИ ПРОВЕРКЕ ИЗДЕЛИЕ И ПУЛЬТ ПТ1-ОНК-160Б ПОДКЛЮЧАЮТСЯ К СЕТИ

~ 220 В, 50 ГЦ, ПРЕДСТАВЛЯЮЩЕЙ ОПАСНОСТЬ ДЛЯ ЖИЗНИ.

2 ПРИКОСНОВЕНИЕ К ВНУТРЕННИМ ЭЛЕМЕНТАМ ПУЛЬТА ПТ1-ОНК-160Б И

ИЗДЕЛИЯ ВОЗМОЖНО ТОЛЬКО ПОСЛЕ ОТКЛЮЧЕНИЯ ПУЛЬТА ОТ СЕТИ ~ 220 В, 50 ГЦ.

3 КОРПУСА ИЗДЕЛИЯ И ПУЛЬТА ПТ1-ОНК-160Б ДОЛЖНЫ БЫТЬ ЗАЗЕМЛЕНЫ.

При работе с изделием, средствами измерений и испытательным оборудованием не-

обходимо выполнять требования безопасности в соответствии с действующими “Правилами

технической эксплуатации электроустановок потребителей” и “Правилами техники безопасно-

сти при эксплуатации электроустановок потребителей”, утвержденными Госэнергонадзором

РФ.

3 Условия проведения проверки изделия

3.1 Все работы по проверке изделия проводятся в нормальных климатических услови-

ях (НКУ).

НКУ характеризуются следующими значениями:

- температура воздуха плюс (25 ± 10) °С;

- относительная влажность воздуха от 45 до 80 % ;

- атмосферное давление от 86 до 106 кПа (от 645 до 795 мм рт. ст.).

Примечание - При температуре воздуха выше плюс 30 °С относительная влажность не должна

превышать 70 %.

3.2 Измерение постоянного напряжения выполняется с погрешностью применяемых

средств измерений.

3.3 Защита от статического электричества - по ОСТ11.073.062-2001.

3.4 Исполнитель должен иметь навыки работы с персональным компьютером и прин-

ципиальными электрическими схемами.

Лист

ЛГФИ.484461.007 И1

4 Методы контроля

4.1 Проверка изделия на соответствие требованиям конструкторской и

технологической документации

4.1.1 Проверить наличие на изделие и его составные части сопроводительной доку-

ментации (паспорт, маршрутный лист) и правильность ее заполнения.

4.1.2 Проверить изделие на соответствие конструкторской документации (КД) путем

его внешнего осмотра и сличения с КД ЛГФИ.484461.007.

4.1.3 Включить вольтметр PV1. Переключить вольтметр PV1 в режим измерения со-

противления. Установить предел измерения "1 кОм".

Примечание - Обозначение средств измерений согласно рисунку 1.

4.1.4 Проверить электромонтаж жгутов ЛГФИ.685623.027 и ЛГФИ.685623.025 на соот-

ветствие схемам электрическим принципиальным: наличие электрического соединения цепей

и отсутствие КЗ (при установленном пределе измерения "10 МОм") между электрически несвя-

занными цепями.

При обнаружении отсутствия электрического соединения цепи или КЗ между цепями

выполнить электромонтаж в соответствие со схемами электрическими принципиальными.

Примечание - Здесь и далее наличие электрического соединения в цепи характеризуется

электрическим сопротивлением не более 2 Ом, отсутствие КЗ - электрическим сопротивлением более

10 МОм (при установленном пределе измерения "10 МОм").

4.1.5 Проверить электромонтаж изделия на наличие электрического соединения цепей

в соответствие с таблицей соединений ЛГФИ.484461.007 ТЭ4 и на отсутствие короткого замы-

кания (КЗ):

- между контактами 1, 2, 3, 4 разъема Х1 (БП) изделия;

- между контактом 28 разъема Х4 (ВЫХ) и объединенными контактами разъема Х1;

- между контактом 28 разъема Х4 и объединенными контактами разъема Х3 (ВХ);

- между контактом 28 разъема Х4 и всеми остальными объединенными контактами

разъема Х4.

При обнаружении отсутствия электрического соединения цепи или КЗ между указан-

ными цепями выполнить электромонтаж в соответствие с таблицей соединений

ЛГФИ.484461.007 ТЭ4.

4.1.6 Проверить мегаомметром с номинальным испытательным напряжением

UИСП = 500 В электрическое сопротивление изоляции изделия:

Лист

ЛГФИ.484461.007 И1

- между контактом 28 разъема Х4 (ВЫХ) и объединенными контактами разъема Х1;

- между контактом 28 разъема Х4 и объединенными контактами разъема Х3 (ВХ);

- между контактом 28 разъема Х4 и всеми остальными объединенными контактами

разъема Х4.

Изделие считают выдержавшим испытание, если при подаче испытательного напря-

жения не произошло пробоя или поверхностного перекрытия, электрическое сопротивление

изоляции составляет не менее 50 МОм.

4.2 Проверка изделия под напряжением

4.2.1 Собрать схему подключения для проверки изделия

(см. рисунок 1), предва-

рительно отключив сетевое питания средств измерений и испытательного оборудования.

ВНИМАНИЕ!

1 ПОДКЛЮЧАТЬ ИЗДЕЛИЕ К СХЕМЕ ПРОВЕРКИ В СЛЕДУЮЩЕМ ПОРЯДКЕ:

СНАЧАЛА РАЗЪЕМ ЖГУТА К4 К РАЗЪЕМУ ИЗДЕЛИЯ "ВЫХ", ЗАТЕМ РАЗЪЕМЫ ЖГУТОВ

К3, К2 К РАЗЪЕМАМ ИЗДЕЛИЯ "ВХ" И "БП" СООТВЕТСТВЕННО.

2 ОТКЛЮЧАТЬ ИЗДЕЛИЕ ОТ СХЕМЫ ПРОВЕРКИ В ОБРАТНОМ ПОРЯДКЕ.

3 ЗАПРЕЩАЕТСЯ ПРОВЕРЯТЬ ИЗДЕЛИЕ ПРИ ОТСТЫКОВАННОМ ЖГУТЕ К4.

4.2.2 Установить на выходе источника питания G1 напряжение 24,0 В и ток 0,5 А. Ус-

тановить тумблеры ВКЛ блока питания G1 и "24 В" пульта А1 во включенное (верхнее) поло-

жение. Переключить вольтметр в режим измерения постоянного напряжения. Установить пре-

дел измерения 100 В. Проконтролировать вольтметром относительно цепи "Общий" напряже-

ния в цепях изделия на соответствие таблице 2.

Таблица 2 - Контролируемые напряжения в цепях изделия

Плата разовых

Плата реле

Плата управления

Напряжение, В

сигналов

Клеммы Ж, К, О

ХР2:24, ХР:25

от 23,50 до

24,50

Клемма К,

D1.3, D2.3, D2.4,

от

4,90 до

5,10

D19.3, D19.4, D20.3

D5.20, D6.20

D21.1, D21.64

D4.1, D4.64, D5.1,

от

3,25 до

3,35

D5.19, D6.1, D6.19

Клеммы Б, Ф

D20.7, D20.6

D1.7, D1.6

от

2,35 до

2,65

Лист

ЛГФИ.484461.007 И1

К2

~220 В,

БП

50 Гц

КБК

К1

COM2

Адаптер

~220 В,

ПК

50 Гц

К3

ВХ

~220 В,

24 В

50 Гц

~220 В,

PV1

50 Гц

~220 В,

Вход А

PF1

50 Гц

К4

ВЫХ

~220 В,

Вход I

PF2

50 Гц

А1 - Пульт ПТ1 - ОНК - 160Б

К3 - Жгут ЛГФИ.685623.027

ЛГФИ.411252.016

К4 - Жгут ЛГФИ.685623.025

А2 - Блок разовых сигналов

G1 - Источник питания Б5-47

ПК - Персональный компьютер

PV1 - Вольтметр В7-16

К1 - Жгут ЛГФИ.685022.016

PF1 - Частотомер Ф5041

К2 - Жгут ЛГФИ.685621.186-03

PF2 - Осциллограф С1-74

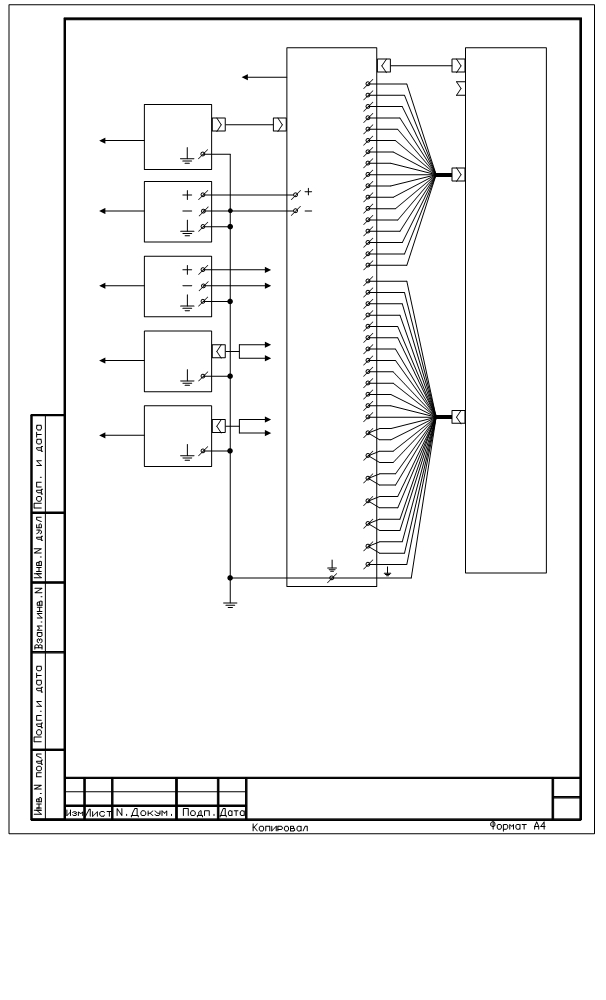

Рисунок 1 - Схема подключения для проверки изделия

Лист

ЛГФИ.484461.007 И1

4.2.3 Проконтролировать вольтметром напряжения на контактах 1, 3, 4 разъема Х2

(КБК) относительно контакта 2.

Напряжение на контакте 1 должно составлять от 23,50 до 24,50.

Напряжения на контактах 3, 4 должны составлять от 2,35 до 2,65.

4.2.4 Включить компьютер, частотомер и осциллограф.

Проконтролировать осциллографом наличие, а частотомером значения частот сигна-

лов в контрольных точках КТ1, КТ2 плат управления и разовых сигналов.

Значение частоты в контрольной точке КТ1 должно составлять от 4094 Гц до 4098 Гц.

Значение частоты в контрольной точке КТ2 должно составлять от 3276700 Гц до

3276900 Гц.

4.2.5 Запустить на компьютере программу PR_BRC.EXE для проверки изделия.

Проконтролировать вывод на экран монитора основного окна (см. рисунок 2).

Состояние выходных реле

Проверка выходных реле

2 Циклический тест выходных реле

3 Проверка платы разовых сигналов

Выход - ESC

Рисунок 2 - Основное окно программы PR_BRC.EXE

4.2.6 Подключить пульт ПТ1-ОНК-160Б к сети ~ 220 В, 50 Гц. Установить тумблер

"220 В" пульта А1 во включенное (верхнее) положение.

Нажать на клавиатуре компьютера клавишу 0, или, используя клавиши

Home, End, Page Up, Page Down, установить курсор на пункт меню Состояние выходных

реле и нажать клавишу Enter.

Проконтролировать вывод на экран монитора сообщения согласно рисунку 3.

Нажать клавишу Enter и проконтролировать вывод на экран монитора состояний вы-

ходных реле согласно рисунку 4.

Лист

ЛГФИ.484461.007 И1

Если на экран выводятся сообщения типа "Не исправен или не подключен адап-

тер", "Изделие не исправно или не подключено", необходимо проверить правильность со-

единений на соответствие схеме подключения (см. рисунок 1). В случае правильного соедине-

ния отыскать и устранить неисправность изделия.

СОСТОЯНИЕ ВЫХОДНЫХ РЕЛЕ

---------------------------------------------------------------------------------------------------------------------------------------

ENTER - Начать опрос, ESC - Выход

Рисунок 3 - Сообщение при выборе режима вывода состояний выходных реле

СОСТОЯНИЕ ВЫХОДНЫХ РЕЛЕ

------------------------------------------------------------------------------------------------------------------------

ENTER - Начать опрос, ESC - Выход

Идет опрос изделия. Для останова нажмите ESC

Подъем груза:

0 Поворот вправо:

0 Приближение:

Опускание груза:

0 Поворот влево:

0 Ветер:

Передвижение вперед:

0 Увеличение вылета: 0 Приближение поворот:

Передвижение назад:

0 Уменьшение вылета: 0 Приближение вылет:

Ограничение скорости подъема: 0

КC переданная = XxXX ;

КС расчетная = XxXX

Рисунок 4 - Вывод состояния выходных реле

Проконтролировать на пульте А1 состояние индикаторов "1"

- "13". Индикаторы

"1" - "13" должны быть выключены.

Нажать два раза клавишу Esc и проконтролировать вывод на экран монитора основно-

го окна программы (см. рисунок 2).

4.2.7 Нажать на клавиатуре компьютера клавишу 1, или, используя клавиши

, Home, End, Page Up, Page Down, установить курсор на пункт меню Проверка выходных

реле и нажать клавишу Enter.

Проконтролировать вывод на экран монитора сообщения согласно рисунку 5.

Лист

ЛГФИ.484461.007 И1

содержание .. 1 2 ..
