Пути совершенствования радиовещательных приемников и радиол

Совершенствование радиовещательных приемников и радиол в ближайшие годы может идти несколькими путями.

Во-первых, разработчиками радиовещательных приемников не решен вопрос повышения качества звучания воспроизводимых звуковых программ. Стремление приблизить воспроизведение звука к естественному потребовало от радиоконструкторов совершенствования радиотракта приемника, его акустической системы и введения элементов, имитирующих особенности, присущие естественному воспроизведению звука. С этой целью в предыдущие годы радиоконструкторы стремились, главным образом, расширить частотный и динамический диапазоны воспроизводимых звуковых программ и уменьшить нелинейные искажения. Если в низкочастотном тракте радиоприемника сравнительно легко можно достигнуть широкого частотного и динамического диапазонов, небольших нелинейных искажений, то для акустической системы это представляет большие трудности.

Весьма сложно сконструировать и изготовить громкоговоритель, отвечающий этим качествам. Поэтому акустическую систему радиоприемника составляют из двух типов громкоговорителей: воспроизводящего низкие и средние частоты звукового диапазона и высокочастотного. Тем самым достигается расширение частотного диапазона общей акустической характеристики. Динамический диапазон определяется самим радиотрактом приемника. Что же касается нелинейных искажений, го согласно ГОСТ



9010—59 эти искажения для громкоговорителей, работающих при номинальной мощности в области низких частот, достигают величины 10%. Столь высокий процент нелинейных искажений объясняется несовершенством их подвижной системы. Поэтому для высших классов радиоприемников с целью получения высококачественного воспроизведения звука целесообразно изготовлять громкоговорители по особым техническим требованиям, ограничивающим высокий коэффициент нелинейных искажений. В настоящее время в радиоприемниках высших классов с целью уменьшения нелинейных искажений подводимую мощность к громкоговорителю устанавливают на 50—70% меньше его номинальной мощности.

Следует иметь в виду, что естественное воспроизведение звука всегда сопровождается локализацией звука и эффектом «эхо». Следовательно, качественное воспроизведение звуковых программ должно имитировать эти особенности, чтобы создать впечатление естественности звучания.

В последние годы в связи с разработкой систем стереофонического воспроизведения звука и систем механической реверберации звука стало возможным значительно повысить качество воспроизведения, а следовательно, приблизить к естественному звучанию. Для повышения качества в радиоприемниках второго класса и выше целесообразно вводить систему стереофонического воспроизведения звука. В этом случае в конструкцию радиоприемника вводятся блок полярного детектора и второй усилитель низкой частоты. Затраты, вызываемые появлением дополнительных узлов, вполне окупаются повышением качества радиовещательного приемника.

Однако сама стереофония воспроизводит только локализацию звука, но не имитирует эффект «эхо», поэтому в более совершенных конструкциях следует применять еще и реверберационное устройство. Спроектированный с учетом изложенного радиовещательный приемник будет отвечать всем современным требованиям,, предъявляемым в настоящее время к высококачественному воспроизведению звука.

Во-вторых, в радиовещательных приемниках в радиольном оформлении, необходимо использовать все

достижения в области воспроизведения граммофонных записей и конструкций электропроигрывающих устройств. С появлением граммофонных стереофони-* ческих пластинок разработаны электропроигрывающие устройства, обеспечивающие качественное воспроизведение этих записей.

Применение стереофонических электропроигрывающих устройств возможно применять и в радиолах третьего класса, так как увеличение стоимости радиолы будет незначительным, если усилители низкой частоты будут изготовляться с учетом требований массового производства. Для радиол более высоких классов целесообразно модернизировать электропроигрывающее устройство. С одной стороны, следует разработать звукосниматель с малым приведенным весом и подвижной системой, имеющей малую инерцию и, с другой стороны, механизм электропроигрывателя. Необходимо отметить, что уменьшение приведенного веса вызывает необходимость установки звукоснимателя механическим путем, так как ручная установка его на звуковые канавки граммофонной пластинки может повредить подвижную систему звуковой головки. Для удовлетворения этого требования в высококачественных электропроигрывающих устройствах должно обеспечиваться автоматизированное управление звукоснимателем.

Для устранения несоответствия движений рекордера и звукоснимателя, вызывающих искажение звука, рядом иностранных фирм разработаны электропроигрывающие устройства, в которых движение иглы звукоснимателя происходит по радиусу граммофонной пластинки. Таким образом, перед конструктором поставлено много тем, которые необходимо решить для совершенствования качества воспроизведения граммофонных записей.

В-третьих, при конструировании радиовещательных приемников следует учитывать требования технической эстетики и эксплуатационные удобства. Так как форма и цветосочетание изделия должны гармонировать с интерьером жилого помещения, при конструировании должны учитываться новые направления в художественном конструировании и законы эргономики.

Например, при стеллажной компоновке мебели в жилом помещении следует ориентироваться на блочную компоновку радиовещательного приемника, которая хорошо вписывается в интерьер помещения и имеет потребительские достоинства. Блочная система компоновки позволяет более простыми средствами достигать высококачественного воспроизведения звука, так как отдельные блоки этой системы конструируются с учетом требований, предъявляемых к радиовещательным приемникам высших классов. Блочная система компоновки удобнее еще и тем, что потребитель может постепенно приобретать отдельные блоки и составлять из них высококачественную установку в домашних условиях.

Стереофонические радиоприемники желательно изготовлять с выносной акустической системой, которую в жилых помещениях легко размещать в удобных для радиослушателя местах. Для большей универсальности возможно удобнее изготовлять стереофонические радиоприемники со съемными акустическими системами, которые могут работать совместно или раздельно для получения эффективного восприятия стереоэффекта.

С появлением полупроводниковых приборов и малогабаритных радиодеталей появилась возможность значительно уменьшить габариты радиоприемника. Примером тому может служить большое разнообразие выпускаемых промышленностью переносных и карманных приемников. В настоящее время качество радиотракта переносного радиоприемника может быть выполнено в соответствии с требованиями, предъявляемыми к стационарным приемникам третьего и четвертого классов. В последние годы разрабатываются переносные радиоприемники первого класса, имеющие диапазоны длинных, средних и коротких волн, а также диапазон УКВ. Прорабатывается возможность применения в этих радиоприемниках механической реверберации звука.

Таким образом, по электрическим параметрам переносные радиоприемники вполне могут сравниваться со стационарными. Однако ввиду малых объемов их корпусов и необходимости применения малогабаритных громкоговорителей с низкими акустическими

показателями переносные радиоприемники значительно уступают стационарным. Учитывая, что переносной радиоприемник эксплуатируется не только в турист-ких условиях, но и в быту, когда он выполняет роль стационарного, появилась необходимость разработки новых разновидностей их компоновки. Цель новых компоновок заключается в создании систем, позволяющих улучшить качество воспроизведения звука, когда он используется потребителем в жилом помещении. В этих случаях в стационарном оформлении компонуется в едином корпусе акустическая система, имеющая более хорошие акустические характеристики, мощный усилитель низкой частоты и блок питания, работающий от сети переменного тока. Корпус акустической системы конструируется таким образом, чтобы в нем компоновался и переносной радиоприемник.

Электрическое соединение переносного радиоприемника с выходным усилителем и источником питания должно осуществляться коммутационным устройством, монтируемым как на самом приемнике, так и в корпусе акустической системы. При этом коммутационное устройство в случае встраивания переносного приемника в корпус акустической системы должно отключать его собственный громкоговоритель и источник автономного питания.

Достоинством этой системы компоновки является то обстоятельство, что потребителю для получения качественного воспроизведения звука не требуется приобретать стационарный радиоприемник, обладающий более совершенной акустической системой. Дальнейшее развитие этой конструкции может быть введение в комплекс акустической системы других потребительских удобств, например, электропроигрывающего устройства, реверберационной установки и т. п.

Основные затруднения при разработке подобной конструкции заключаются в сложности сочленения отдельных блоков, так как при этом не должно нарушаться гармоничности и целостности восприятия внешнего ввда изделия. Поэтому целесообразно разработку переносного радиоприемника и акустической системы решать комплексно, то есть сосредоточить ее

в одних руках художника-конструктора, создающего их общее художественное оформление.

В-четвертых, необходимо учитывать новые достижения электронной техники, позволяющие совершенствовать конструкцию радиовещательных приемников. С момента разработки первого радиовещательного приемника и до настоящего времени основным элементом частотно-избирательной цепи является колебательный контур, состоящий из контурной катушки и конденсатора переменной емкости. Для плавной настройки колебательного контура конденсатор переменной емкости связывается с системой механических передач. Недостатком этой настройки колебательных контуров является то, что всегда необходима система механического управления, которая в радиоприемных устройствах высшего класса крайне сложна и менее надежна, чем другие элементы приемника. Сам конденсатор переменной емкости сложен в изготовлении, требует дополнительной подстройки и подвержен механическим повреждениям. Особенно большие технологические затруднения вызывают многосекционные конденсаторы переменной емкости, применяемые в высокоизбирательных перестраиваемых трактах. Наконец, явление микрофонного эффекта требует дополнительной амортизации КПЕ на шасси радиоприемника, что, в свою очередь, усложняет его общую конструкцию.

С развитием электронной полупроводниковой техники было обращено внимание на зависимость барьерной емкости р—/г-переходов от приложенного к полупроводниковому диоду напряжения. Этот принцип и был заложен в основу бесконденсаторной настройки колебательного контура радиоприемника. Для этой цели разработаны и выпускаются промышленностью кремниевые полупроводниковые диоды — варикапы [4].

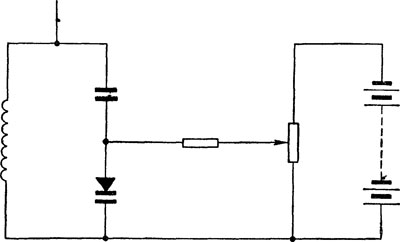

Рис. 71. Схема включения варикапа.




Если в колебательном контуре в качестве конденсатора переменной емкости применяется варикап, то при изменении приложенного к диоду постоянного напряжения можно изменять резонансную частоту контура (см. рис. 71). Практические схемы включения варикапов выполняются сложнее. Для того чтобы

исключить влияние колебаний сети питания и улучшения работы гетеродина в настраиваемом контуре устанавливают два диода. Регулировка напряжения, подводимого к варикапам, осуществляется потенциометрами. Потенциометры в цепи управления варикапов для получения линейной шкалы должны иметь противологарифмическую зависимость. Дело в том, что логарифмическая зависимость принимаемой частоты от напряжения настройки выравнивается, и в результате между принимаемой частотой и углом

поворота оси потенциометра получается почти линейная зависимость.

Благодаря электронному способу настройки радиоприемник приобретает следующие новые качества:

1) так как настройка колебательных контуров производится по цепям постоянного тока, увеличивается стабильность работы радиовещательного приемника, а следовательно, его надежность;

2) органы настройки цепей управления варикапов не связаны механически и могут располагаться в любом месте корпуса радиоприемника;

3) простой и быстрый поиск радиостанций, который может осуществляться с помощью отдельных кнопок или кнопочного селектора;


4) автоматический поиск радиостанции осуществляется без применения до сих пор необходимых электродвигателей;

5) дистанционная настройка радиовещательного приемника совершенно однозначна основной настройке, так как кабель не подвержен влиянию помех и некритичен в перемещении;

6) в блоке УКВ устраняется механическое настроечное устройство, обычно сложное и трудоемкое в производстве.

Таким образом, электронная настройка наделяет радиовещательный приемник новыми свойствами и дает в руки радиоконструктора широкие возможности составления различных компоновочных решений.











ЛИТЕРАТУРА



1. Апполонова Л. П., Шумова Н. Д. Механическая запись. «Энергия», 1964.

2. В а р л а м о в Р. Г. Основы художественного конструирования радио и электронной аппаратуры. «Советское радио», 1966.

3. Гак лин Д. И., Кононов ич Л. М., Корольков В. Г. Стереофоническое радиовещание и звукозапись. Гос-энергоиздат, 1962.

4. Л а б у т и н В. К. Частотно-избирательные цепи с электронной настройкой. «Энергия», 1966.

5. Междуведомственная нормаль. Система чертежного хозяйства, 1962.

6. Общемашиностроительные нормативы времени на холодную штамповку. Машгиз, 1959.

7. Печатный монтаж в производстве широковещательной аппаратуры. Сб. статей ЦБТИ, Москва, 1961.

8. Приемники радиовещательные. Классы, основные параметры. ГОСТ 565—64. Издательство стандартов, 1964.

9. Рекомендации Р5—63. Расчет себестоимости нормализуемых деталей и узлов. Издательство стандартов, 1963.

10. Сачков Д. Д., Эй длин С. К. Расчет и конструирование радиоаппаратуры. Госэнергоиздат, 1957.

11. Смирно в-Аляев Г. А., Вайет pay б Д. А. Холодная штамповка в приборостроении. Машгиз, 1950.

12. С м и р п о в А. С. Технологичность деталей в приборостроении. Судпромгиз, 1961.

13. Устройства электропроигрывающие. ГОСТ 8383—63.

14. Фролов А. Д. Основные принципы конструирования деталей радиоаппаратуры. Госэнергоиздат, 1955.

15. Фролов А. Д. Соединения в конструкциях радиотехнических изделий, «Энергия», 1966.

16. Фрумкин Г. Д. Расчет и конструирование радиоаппаратуры. «Высшая школа», 1963.

17. Фурдуев В. В. Акустические основы вещания. Связь-издат, 1960.

18. Харинский А. Л. Основы конструирования элементов радиоаппаратуры. Госэнергоиздат, 1959.

19. Ши фм а н Д. X. Громкоговорители. «Энергия», 1965.

20. Диодная настройка в средневолновом диапазоне радиоприемника. Funkschau, 1967, т. 39, № 17.

21. Minerva-Stereo — высококачественный стереофонический радиоприемник с электронной УКВ настройкой Radioschau, № 8 1965.
