ИЗМЕРЕНИЕ МОЩНОСТИ

Мощность высокочастотных колебаний радиопередатчиков является основной величиной, характеризующей радиолинию. Поэтому в практических условиях ведения радиосвязи необходимо знать, какую колебательную мощность вырабатывает радиопередатчик и насколько полно эта энергия передается от передатчика к нагрузке (антенне). Для этих целей служат приборы — измерители мощности высокочастотных колебаний. Существуют несколько методов измерения мощности: метод вольтметра или амперметра, термисторный метод, калориметрический и фотометрический.

Метод амперметра или вольтметра применяется до метровых и части дециметровых волн. На более коротких волнах (диапазон СВЧ) применяется один из перечисленных методов в зависимости от частотного диапазона и величины измеряемой мощности. В условиях эксплуатации широкое применение находят метод вольтметра или амперметра, термисторный, а для измерения больших мощностей — калориметрический. Измерение мощности методом амперметра описано в разделе «Комплект измерительных приборов типа ИК-2». С устройством и работой измерителя мощности, основанном на термисторном методе, ознакомимся в данном разделе.







ИЗМЕРИТЕЛЬ МАЛЫХ МОЩНОСТЕЙ ТИПА МЗ-1

Назначение и основные технические характеристики прибора. МЗ-1 предназначен для измерения высокочастотных колебаний в лабораторных и полевых условиях.

Пределы измерения мощности от 0,1 до 1000 Вт.

Рабочий диапазон частот от 20 до 3000 МГц; весь диапазон разбит на три поддиапазона: 20—200; 175—1750; 1700—3000 МГц.

Входное сопротивление прибора 75 Ом.

Погрешность измерения от ±7 до ±10 %.

Питается прибор от сети переменного тока напряжением 110, 127 и 220 В частотой 50 Гц или от сети 115 В частотой 400 Гц.

Общее устройство. Для измерения мощности в МЗ-1 используется термисторный метод. Основной элемент прибора — термисторная головка (камера), представляющая собой отрезок волновода или коаксиальной линии, внутри которой размещено термосопротивление (термистор). Термистор служит для поглощения и преобразования электромагнитной энергии. Он представляет собой термочувствительный полупроводник, сопротивление которого уменьшается с повышением температуры. На вход камеры подают электромагнитную энергию, величину которой надо измерить. Проходя по термистору, она преобразуется в тепло. Величина сопротивления термистора измеряется с помощью мостовой схемы. По изменению величины и судят о мощности колебаний.

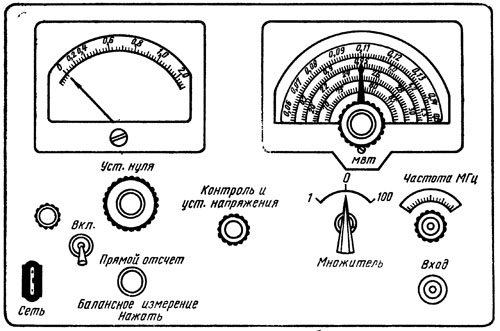

Рис. 53. Вид передней панели прибора МЗ-1 108





На передней панели прибора (рис. 53) расположен стрелочный прибор, шкала отсчетного устройства с ручкой «МВТ», переключатель поддиапазонов «Частота», ручки делителя мощности «Множитель» и «Уст. нуля», ручка способа измерения «Балансное измерение — прямой отсчет», гнездо «Вход», тумблер включения сети, колодка для включения шнура питания. Оси потенциометров «Кор. нуля» и «Калибровка» выведены под шлиц в отверстие с правой стороны футляра.

Практическая работа с измерителем мощности МЗ-1« Задание

1. Привести в рабочее состояние радиостанцию, мощность которой будет измеряться, настроить ее на одну из рабочих частот.

2. Подготовить прибор М3-4 к проведению измерения.

3. На двух-трех частотах произвести измерение мощности радиостанции.

Материальное обеспечение: прибор МЗ-1, одна из радиостанций Р-105Д, Р-108Д или Р-109Д.

Последовательность выполнения работы:

1. После настройки радиостанции на заданную частоту подготовить МЗ-1 к проведению операций:

тумблер включения сети поставить в положение «Выключено» (вниз);

ручку «Контроль и уст. напряжения» нажать до отказа (этой операцией стрелочный прибор включается как вольтметр);

переключатель напряжения сети установить в соответствии с величиной напряжения питающей сети;

ручку «Установка нуля» (грубо) повернуть влево до отказа; подсоединить к прибору кабель питания и включить его в сеть;

тумблером «Сеть» подать напряжение сети на прибор. Должна загореться сигнальная лампа, а стрелка прибора — отклониться на полную шкалу;

переключатель «Балансное измерение — Прямой отсчет» перевести в положение «Балансное измерение»; дать прибору прогреться 15—20 мин;






ИЗМЕРИТЕЛЬ МОДУЛЯЦИИ ТИПА С2-6

Назначение и основные технические характеристики

прибора. Измеритель модуляции типа С2-6 предназначен для измерения глубины (коэффициента) модуляции амплитудно-модулированных колебаний передатчиков и генераторов.

Диапазон несущих частот от 0,15 до 300 МГц.

Диапазон модулирующих частот от 50 до 20 000 Гц.

Пределы измерения коэффициента модуляции от 10 до 100 %.

Погрешность измерения коэффициента модуляции ±о— ±5%.

Питается прибор от сети переменного тока напряжением 220 В с частотой 50 Гц или напряжением 400 В с частотой 400 Гц, а также от внешнего источника постоянного тока напряжением б В с помощью преобразователя напряжения.

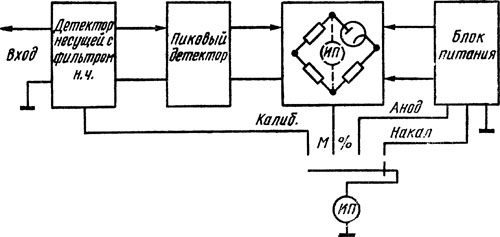

Рис. 54. Блок-схема прибора С2-6





Общее устройство. Прибор состоит из следующих основных блоков (рис. 54): детектора несущей частоты с фильтром низкой частоты; пикового детектора (детектора модулирующего напряжения); мостовой измерительной схемы модулирующего напряжения, в одно плечо которой включен ламповый усилитель постоянного тока; стрелочного микроамперметра (ИП), который используется для измерения коэффициента модуляции и контроля питающих напряжений; блока питания, состоящего из преобразователя постоянного напряжения на транзисторах и выпрямителя переменного тока при питании прибора от сети.

Для расширения частотного диапазона прибора его входная часть (детектор несущей и первая ячейка фильтра низкой частоты) выполнена в виде выносного пробника.

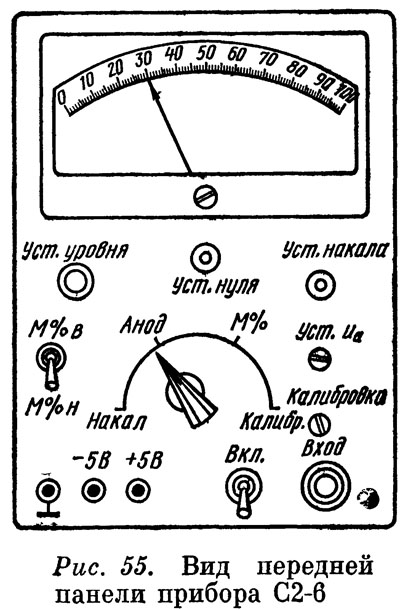

На передней панели (рис. 55) измерителя коэффициента модуляции С2-6 расположены все основные ручки управления ц элементы индикации: ручка «Установка

нуля» — для контроля и установки нуля стрелочного индикатора; ручка «Установка

уровня — нажать» — для контроля и регулировки уровня

несущей; ручка «Установка накала»; тумблер «Мв—Ми» для изменения полярности пикового детектора; переключатель рода работ «Накал», «Анод», «М %» и «Калибровка» для коммутации цепей стрелочного индикатора, калибровки и контроля питания прибора; оси двух потенциометров под шлиц «Уст. анодного напряжения» и «Калибровка»; тумблер включения питания

«Вкл зажимы « + » и « —» для подключения источника питания постоянного тока; вводы высокочастотного кабеля пробника и кабеля питания прибора; зажим «3» — Корпус прибора. На задней стенке футляра в углублении расположены предохранитель, тумблер вида питания «Батарея — Сеть» и тумблер переключения частоты напряжения питания «50—400 Гц».

Практическая работа с прибором С2-6.

Задание

1. Подготовить радиостанцию Р-104М к работе согласно инструкции по технической эксплуатации и прибор С2-6 к проведению измерений.

2. Произвести два-три измерения величины коэффициента модуляции на различных частотах Р-104М.
