ПРЕОБРАЗОВАТЕЛИ И УМНОЖИТЕЛИ ЧАСТОТЫ

Балансные смесители. Элементом, объединяющим работу генераторов плавного диапазона и кварцевого генератора, является балансный смеситель. Такие смесители применяются для расширения диапазона возбудителя и уменьшения влияния выходных устройств на работу задающего генератора.

Расширение диапазона частот происходит без включения дополнительных элементов в схемы задающих генераторов. Кроме того, балансный смеситель выполняет и функцию двухтактного усилителя. Как же работает


кварцево-диапазонный возбудитель с балансным смесителем?

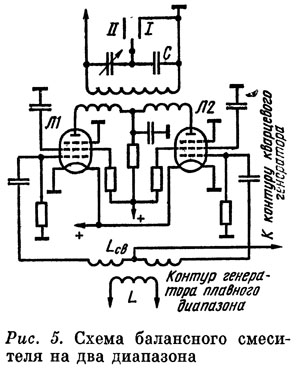

Колебания с анодного контура кварцевого генератора (рис. 5) подаются в управляющие сетки ламп Л1, Л2 в фазе, а с контура генератора плавного диапазона через индуктивности L и Lсв в противофазе. Таким образом, на управляющих сетках ламп действует напряжение частот генераторов кварцевого и плавного диапазонов, а также напряжения частот, полученные от их смешения. Переменные токи, соответствующие колебаниям кварцевого генератора, протекающие в анодных индуктивностях, будут создавать магнитные потоки (поля), равные по величине и обратные по направлению, что приведет к их взаимной компенсации. Следовательно, во вторичной

обмотке анодного смесителя ЭДС взаимоиндукции от этих колебаний наводиться не будет. Колебания анодного тока смесителя, вызванные переменными напряжениями генератора плавного диапазона, находятся далеко за пределами резонансной кривой анодного контура смесителя и практически не усиливаются.

Двухконтурные генераторы с самовозбуждением. Умножители частоты. Двухконтурные генераторы имеют ряд преимуществ перед одноконтурными. Двухконтурные генераторы, собираемые обычно на пентодах, кроме генерирования колебаний позволяют усиливать их, умножать частоты, что приводит к расширению диапазона, ослаблять влияние последующих каскадов передатчика на работу задающего генератора.

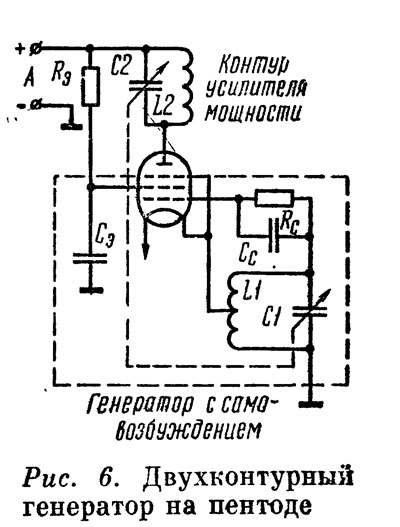

Генератор собран на катоде, управляющей и экранной сетках пентода (рис. 6). Колебательный контур задающего генератора состоит из конденсатора С1 и индуктивности L1, а его связь с управляющей сеткой осуществляется через конденсатор связи Сев. Резистор Rc выполняет функцию гридлика. В анодную цепь центода включен колебательный контур L2C2, являющийся его нагрузкой и настроенный в резонанс с контуром генератора LС1. Связь между контурами — электронная, очень слабая, поэтому вредного влияния колебательный контур L2C2 на работу задающего генератора не оказывает. Главную роль в управлении электронным потоком выполняет управляющая сетка. Кроме того, для уменьшения влияния анодного контура, на сеточный, его индуктивность по величине отличается от индуктивности сеточного контура.

Таким образом, двухконтурный генератор одновременно выполняет и функцию усилителя. Если же в анодную цепь генератора включить колебательный контур L2C2, настроенный на частоты второй, третьей и т. д. гармоник, то такой генератор будет работать с умножением частоты. Это позволяет расширить диапазон рабочих частот в два, три и т. д. раза без изменения элементов задающего генератора и уменьшить вредное влияние анодных цепей на его работу.
