Руководство по проектированию оснований зданий и сооружений (1978 год) - часть 2

Таблица 3.14(3 прил. 2) Нормативные значения модулей деформации глинистых грунтов Е, кгс/см2

Рекомендации по разработке региональных таблиц прочностных и деформационных характеристик грунтов

3.73. Таблицы характеристик грунтов следует разрабатывать для наиболее характерных геолого-генетических комплексов пород данного региона на основе исследования корреляционных связей между прочностными и деформационными характеристиками, с одной стороны, и физическими — с другой.

3.74. При сборе материалов для проведения корреляционных исследований результаты комплексных определений свойств грунтов рекомендуется заносить в паспорт специальной формы.

3.75. Для исследования влияния на свойства грунтов их геологического происхождения (генезиса) в статистическую совокупность, предназначаемую для обработки, следует включать опытные данные, относящиеся к грунтам одного и того лее происхождения. В последующем после исследования корреляционных связей следует рассмотреть возможность объединения двух или более статистических совокупностей в одну, если различие в корреляционных зависимостях для них не существенно.

3.76. В статистическую совокупность должны включаться опытные данные, полученные единым методом, а приборы и оборудование, использованные при испытании грунтов, должны давать равноценные результаты.

3.77. Таблицу нормативных значений модуля деформации следует разрабатывать на основе полевых испытаний грунтов штампом. При отсутствии достаточного числа указанных опытов допускается составлять таблицу по данным компрессионных испытаний, корректируя эти данные с помощью коэффициентов Мк перехода от лабораторных значений модуля деформации к полевым.

3.78. Значения коэффициентов мк должны быть получены, как правило, на основе сопоставительных испытаний грунтов данного региона в полевых и лабораторных условиях. Для грунтов, перечисленных в п. 3.27, допускается использовать значения Мк, приведенные в табл. 3.1.

3.79. Для исключения действия большого числа факторов, влияющих на прочностные и деформационные свойства грунта, и упрощения корреляционных исследований рекомендуется переходить к более дробным статистическим совокупностям, составляя их по номенклатурным видам крупнообломочных, песчаных и глинистых грунтов.

3.80. Надежность результатов статистической обработки увеличивается с увеличением числа опытных данных, включаемых в статистическую совокупность. Минимальное число независимых измерений характеристики должно быть 50 для модуля деформации и 300— для с и ф.

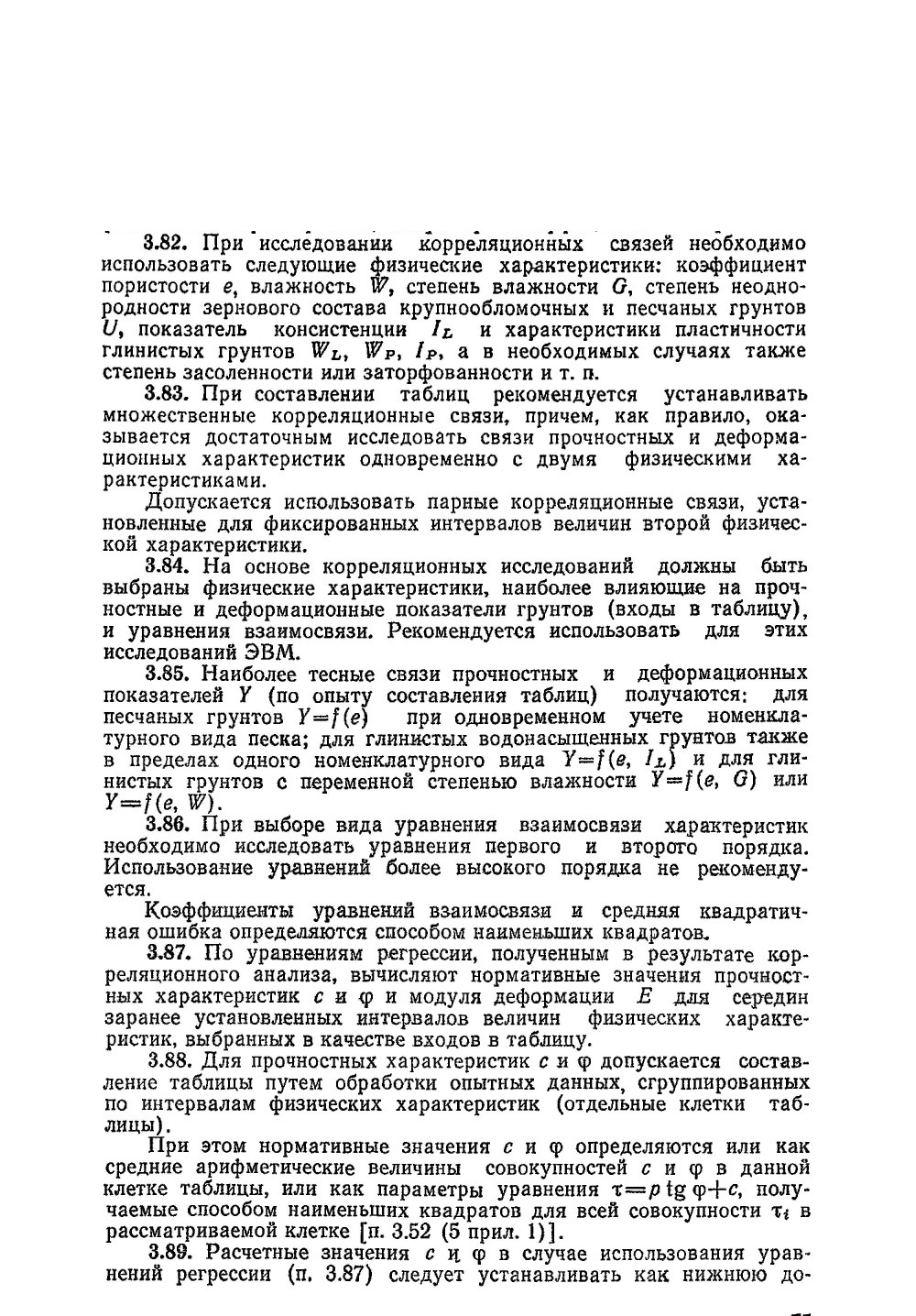

3.81. Перед установлением корреляционных связей опытные данные должны быть проанализированы для исключения грубых ошибок.

Рекомендуется построение точечных графиков зависимости между прочностной и деформационной характеристикой и одной из физических характеристик, например коэффициентом пористости.

Для получения достоверных нормативных значений физических характеристик каждая региональная таблица должна сопровождаться указанием о необходимом числе определений физических характеристик — входов в таблицу.

3.97. Число определений физических характеристик, необходимое для пользования таблицами, рекомендуется назначать на основе анализа природной изменчивости этих характеристик в данном регионе, пользуясь формулой (3.23).

Определение характеристик грунта с учетом возможного изменения его влажности в процессе строительства и эксплуатации

3.98. Характеристики грунтов, необходимые для проектирования оснований (модуль деформации Е, удельное сцепление с и угол внутреннего трения ), определяют, как правило, для того состояния грунта, в котором он находится в природном залегании.

При определении модуля деформации в полевых условиях допускается проводить испытание грунта при природной влажности с последующей корректировкой полученного значения модуля деформации на основе компрессионных испытаний. Для этого проводятся параллельные компрессионные испытания грунта природной влажности и грунта, предварительно водонасышенного до требуемого значения влажности. Полученный в лабораторных опытах коэффициент снижения модуля деформации грунта при его дополнительном водонасыщении используется для корректировки полевых данных.

3.103. При определении характеристик просадочных, набухающих и засоленных грунтов следует учитывать дополнительные рекомендации, изложенные в разделах 4, 5 и 9 настоящего Руководства.




ГРУНТОВЫЕ ВОДЫ

3.104. Положение уровня грунтовых вод и возможность его изменения в период строительства и эксплуатации возводимых зданий и сооружений влияют на выбор: типа фундаментов, их размеров, глубины заложения, водозащитных мероприятий и пр.

При повышении уровня грунтовых вод могут изменяться деформационные и прочностные свойства глинистых грунтов основания, возникать просадка или набухание грунта, увеличиваться степень морозной пучинистости и пр.

При понижении уровня грунтовых вод могут возникать дополнительные осадки как глинистых, так и песчаных грунтов.

Прогнозирование изменения уровня грунтовых вод следует выполнять согласно указаниям пп. 3.105—3.113 (3.17—3.20), а оценку изменения гидрогеологических условий на свойства грунта — по пп. 3.98—3.103.

3.105(3.17). При проектировании оснований должны учитываться как сезонные и многолетние колебания уровня грунтовых вод (и верховодки), так и возможность формирования нового повышенного или пониженного среднего уровня.

При этом следует учитывать возможность образования нового техногенного горизонта, т. е. горизонта, сформировавшегося в результате строительства и эксплуатации предприятий, зданий и сооружений.

3.106. Техногенное повышение уровня грунтовых вод или образование техногенного водоносного горизонта (в том числе и верховодки) определяется действием факторов подтопления:

активных — непосредственно вызывающих подтопление (например, инфильтрации утечек или поверхностных вод);

пассивных — не вызывающих подтопления непосредственно, но способствующих его возникновению и развитию (например, нарушение поверхностного стока, гидрогеологические условия и т. п.).

Классификация факторов подтопления и характер их действия приведены на рис. 3.5.

Основными факторами подтопления являются: при строитель-

стве— изменение условий поверхностного стока при вертикальной планировке, засыпке естественных дрен, производстве земляных работ, длительный разрыв между выполнением земляных работ нулевого цикла и строительными работами (закладкой фундаментов, прокладкой коммуникаций и т. п.); при эксплуатации — инфильтрация утечек производственных вод, уменьшение испарения под зданиями и покрытиями, полив зеленых насаждений и т. п.

3.107. Неподтопляемыми территориями являются такие, на которых вследствие благоприятных природных условий (наличия естественного дренирования, наличия хорошо проницаемых грунтов большой мощности и глубокого залегания водоупора и т. п.) или при ограниченном количестве потребляемой предприятием воды за-меткого увлажнения грунтов оснований и повышения уровня грунтовых вод не происходит или оно не отражается на нормальных условиях эксплуатации заглубленных конструкций зданий и сооружений.

Неподтопляемыми также следует считать территории, на которых возникает кратковременное повышение уровня грунтовых вод или образуется временная верховодка (например, при повышенном количестве атмосферных осадков).

На неподтопляемых территориях расходные статьи водного баланса преобладают над приходными.

Подтопляемыми территориями являются такие застроенные или застраиваемые территории, в пределах которых происходит постоянное и направленное изменение водного режима в сторону накопления подземных вод и нарушения условий, необходимых для нормальной эксплуатации заглубленных строительных конструкций и помещений.

На подтопляемых территориях приходные статьи водного баланса преобладают над расходными.

3.108(3.18). Возможные изменения уровня грунтовых вод следует прогнозировать в зависимости от геологических и гидрогеологических условий строительной площадки, характера возводимых зданий и сооружений и наличия в них мокрого технологического процесса, а также технических мероприятий, осуществляемых в процессе строительства и эксплуатации (отрывка котлованов, планировка территорий, устройство и эксплуатация дренажных, водопроводных, канализационных, теплофикационных сетей и т. п.).

3.109(3.19). При прогнозировании изменения уровня грунтовых вод следует учитывать наибольшую вероятность:

а) значительного его повышения:

там, где возводятся здания и сооружения с мокрым технологическим процессом;

если в районе застройки или вблизи него устраиваются водоподпорные сооружения;

когда строительная площадка сложена маловодопроницаемыми глинистыми грунтами, а также пылеватыми песками, вне зависимости от глубины залегания водоупора;

б) его понижения:

там, где на застраиваемой или соседней территории устраиваются мелиоративные осушительные сооружения (каналы, дренажные устройства и пр.) или выполняются подземные выработки (тоннели, метро, горные подработки и др.).

3.110. При прогнозировании изменения уровня грунтовых вод в связи с выбором безопасного для зданий и сооружений его положения следует на основе анализа материалов изысканий выявлять режимообразующие факторы или их комплексы, вызывающие повышение уровня или его понижение. При этом в первом случае выделяется тип искусственного режима грунтовых вод — подпитывающий (инфильтрационно-термический), во втором — водоотборный.

В обоих случаях — при питании и водоотборе — выделяются виды режима по характеру распространения (распределения по территории застройки) действия факторов по площади: равномерное, неравномерное, сплошное или несплошное, линейное, локальное и т, д.

Рис, 3.5. Классификация факторов подтопления застраиваемых территорий

Для каждого из этих видов режима выделяются подвиды а зависимости от действия факторов во времени — систематический, периодический и эпизодический.

При прогнозировании уровня грунтовых вод следует учитывать, что повышение его может происходить как на площадках, застроенных предприятиями с «мокрым» технологическим процессом, так и на площадках с «сухим» технологическим процессом.

При «мокром» технологическом процессе основными источниками подтопления являются искусственные, при «сухом»—главным образом естественные источники.

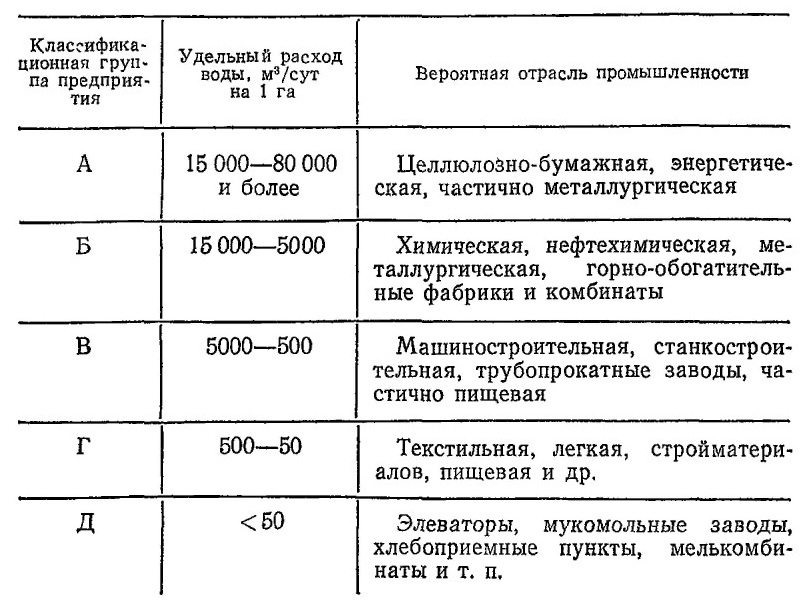

В связи с этим следует различать группы предприятий по количеству потребляемой ими воды, от которого зависит объем возможных ее утечек. Классификация промышленных предприятий по удельному расходу (потреблению) воды в м3/сут на 1 га занимаемой предприятием площади приведена в табл. 3.15.

3.111. Потенциальная подтопляемость территорий в значительной степени зависит от природных условий ее, в связи с чем следует различать 6 типовых схем природных условий территорий (табл. 3.16), в основе которых лежат типовые литологические разрезы, в различной степени подверженные подтоплению, и учитываются гидрологические зоны увлажнения, определяемые согласно «Руководству по определению расчетных гидрологических характеристик» (Ленинград, Гидрометеоиздат, 1973).

Наиболее подтопляемыми являются территории, сложенные слабопроницаемыми, фильтрационно-анизотропными, просадочными грунтами, застроенные предприятиями, потребляющими большое количество воды в технологическом процессе. Скорость повышения уровня грунтовых вод на таких территориях может достигать 0,5—1 м в год.

Таблица 3.15

Наименее подтопляемыми являются территории с глубоким залеганием грунтовых вод, сложенные различными грунтами и застроенные предприятиями с «сухим» технологическим процессом, со скоростью подъема <=0,1 м в год.

В зависимости от сочетания схемы природных условий с группой предприятий по количеству потребляемой воды все территории промышленных предприятий разделяются на 4 группы по степени их потенциальной подтопляемости (классификацию территорий см. в табл. 3.17).

Наибольшую вероятность значительного повышения уровня грунтовых вод или образование нового техногенного водоносного горизонта следует ожидать и учитывать при проектировании на территориях I и II типов потенциальной подтопляемости, например, на территории с близким залеганием водоупора, сложенной просадочными грунтами, при отсутствии естественных дрен и с проектируемой застройкой предприятиями химической, металлургической или энергетической промышленности (ТЭЦ), потребляющими большие количества воды. Понижение уровня грунтовых вод можно ожидать на территориях, дренируемых со специальной целью его понижения, а также при наличии вблизи водозаборных скважин (при отсутствии активных факторов подтопления, которые могут вызвать локальное замачивание грунтов основания).

3.112(3.20). Расчетное положение уровня грунтовых вод

и возможность изменения влажности грунтов в процессе строительства и эксплуатации построенных зданий и сооружений следует принимать по результатам инженерно-геологических изысканий и прог-нозов, выполняемых на основе специальных расчетов.

3.113. Прогнозирование подтопления выполняется изыскательской организацией в две стадии. Вначале выполняется предварительный, качественный прогноз, затем — количественный.

Качественный прогноз заключается в определении типа потенциальной подтопляемости территории (табл. 3.17) на основе сравнения природных условий территории (табл. 3.16), а также характеристики проектируемого предприятия по количеству потребляемой им воды (табл. 3.15).

Установление типа потенциальной подтопляемости территории должно определить минимум требований в задании на последующий этап изысканий, необходимых для выполнения количественного прогноза подтопления.

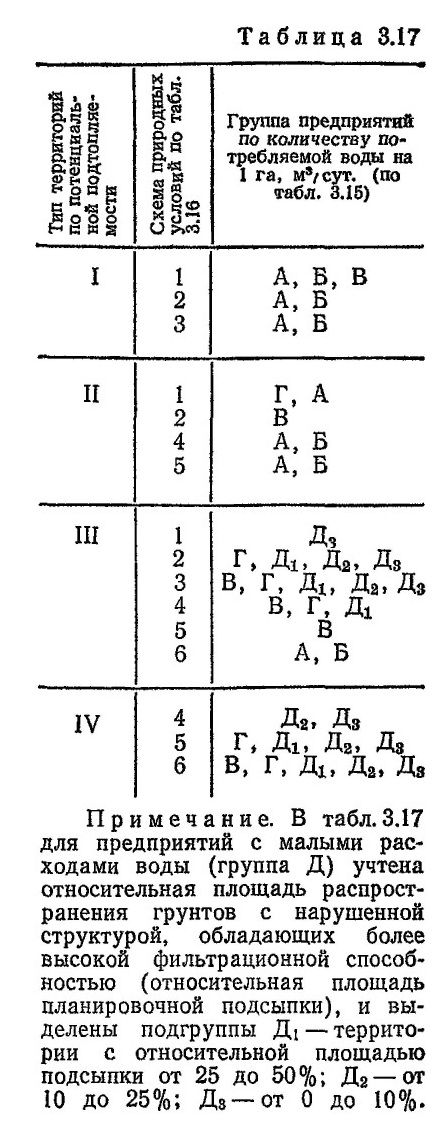

Для территории IV типа потенциальной подтопляемости (табл. 3.17) количественный прогноз, как правило, не выполняется.

Количественный прогноз подтопления отдельных зданий и сооружений с установлением возможного уровня грунтовых вод выполняется на основе специальных расчетов, а в сложных геологических условиях с применением моделирования на ЭВМ и аналоговых устройствах. Прогнозом устанавливается расчетная зависимость положения уровня грунтовых вод на различные моменты времени. Для неподтопляемых территорий уровень грунтовых вод принимается постоянным и учитываются лишь его сезонные колебания.

Количественное прогнозирование выполняется в соответствии с «Рекомендациями по прогнозу подтопления промышленных площадок грунтовыми водами» (ВОДГЕО, ПНИИИС, 1976).

Примеры прогнозирования подтопляемости территории проектируемого предприятия.

Пример !. Проектируется предприятие химической промышленности на площадке, сложенной просадочными суглинками мощностью 10 м, подстилаемыми юрскими глинами. Тип грунтовых условий по просадочности.— I. Грунтовые воды, по данным изысканий, находятся на глубине 11 м. Площадка находится в зоне переменного увлажнения. Природные условия территории по табл. 3.16 относятся к схеме № 1.

Согласно заданию на проектирование (или техническому проекту), количество потребляемой предприятием воды составляет 10 000 м3/сут на 1 га площади, которую будет занимать предприятие. В соответствии с табл. 3.15, по количеству потребляемой воды предприятие относится к группе Б.

По табл. 3.17 находим, что предприятие группы Б в природных условиях, соответствующих схеме № 1 (по табл. 3.16), относится к типу I территории по степени потенциальной подтопляемости, для которого вероятность подтопления значительная.

В связи с этим в задании на изыскания должны быть изложены требования к выполнению работ по количественному прогнозу подтопления территории.

Пример 2. Проектируется строительство элеватора в Средней Азии. По данным изысканий, на стадии выбора площадки природные условия соответствуют схеме № 6 (табл. 3.16). По количеству потребляемой воды на 1 га (менее 50 м3/сут на 1 га) элеватор относится к группе Д (табл. 3.15).

По табл. 3.17 определяем, что сочетание схемы природных условий с предприятием группы Д соответствует IV типу территории по степени ее потенциальной подтопляемости, т. е. возможность подтопления ее минимальна и для ее предупреждения достаточно ограничиться минимумом водозащитных мероприятий (планировка территории и отвод поверхностных вод от здания).

Выполнения количественного прогноза в этом случае не требуется.

3.114(3.21). При проектировании оснований зданий и сооружений с мокрым технологическим процессом должны предусматриваться мероприятия, не допускающие попадания в грунты основания производственных вод и подтопления территории, особенно в случае наличия отходов химического производства, вызывающих набухание грунта или коррозионное воздействие на материал фундаментов. Для своевременного выявления и предупреждения утечек производственных вод в проектах должно быть предусмотрено устройство постоянно действующих наблюдательных скважин.

3.115(3.22). Если существующий или прогнозируемый уровень грунтовых вод не исключает возможности подтопления фундаментов или заглубленных помещений, необходимо при проектировании последних предусматривать мероприятия, исключающие или уменьшающие неблагоприятные последствия этого подтопления на работу оснований и фундаментов, а также эксплуатацию проектируемых зданий и сооружений (устройство постоянно действующего водо-понижения, гидроизоляции фундаментов и полов подвалов, специальных проемов в подземных конструкциях, снижающих подпор грунтовых или поверхностных вод, и пр.).

3.116. Выбор и разработку мероприятий по защите территории от подтопления, а также мероприятий, исключающих или уменьшающих неблагоприятное влияние возможного подтопления на свойства грунтов, работу оснований и фундаментов и на эксплуатацию проектируемого здания и сооружения следует выполнять на основе технико-экономической оценки этих мероприятий.

При выборе мероприятий для различных условий подтопления допускается пользоваться «Рекомендациями по проектированию защитных сооружений от подтопления промплощадок грунтовыми водами» (ВОДГЕО, 1977).

Наблюдательные скважины рекомендуется располагать по сетке, охватывающей всю потенциально подтопляемую территорию проектируемого предприятия.

При этом необходимо учесть, что при проектировании предприятий с агрессивными стоками следует предусматривать скважины внутри крупных зданий и сооружений, а также на участках накопителей, гидрозолоотвалов и т. п., в целях определения влияния фильтрующихся растворов на химический состав и агрессивность грунтовых вод.

3.117(3.23). В случаях, когда грунтовые или поверхностные воды, в том числе производственные, обладают агрессивностью по отношению к материалу фундаментов, следует предусматривать, согласно указаниям соответствующих нормативных документов, антикоррозионные мероприятия, не допускающие разрушения материала фундаментов.

3.118. При наличии грунтовых или поверхностных вод, агрессивных по отношению к материалу фундаментов или других заглубленных конструкций, антикоррозионные мероприятия применяются в зависимости от вида коррозии и условий эксплуатации зданий и сооружений по указаниям главы СНиП 11-28-73 по защите строительных конструкций и сооружений от коррозии.

Следует иметь в виду, что агрессивные грунтовые воды, обогащенные химически активными компонентами иифильтрующихся

производственных стоков, оказывают неблагоприятное воздействие и на грунты оснований, вызывая их коррозию, растворение и вынос солей, а в некоторых случаях — набухание грунтов. Вследствие этого в необходимых случаях должны применяться мероприятия, не допускающие инфильтрацию агрессивных стоков в грунты оснований, особенно щелочных и кислотных, например антикоррозионную гидроизоляцию фундаментов, отвод агрессивных вод в промышленную канализацию, устройство специальных экранов или дренажей под зданиями и коммуникациями с агрессивными стоками. Выбор и применение мероприятий должны быть технико-экономически обоснованы.

3,119(3.24). Если грунты, окружающие фундамент, подвергаются воздействию поверхностных вод со скоростями, при которых возможно размывание грунтов, а также в случаях, когда в основаниях, сложенных песчаными грунтами или супесями, грунтовые воды движутся со скоростями, способными вымывать частицы грунта или растворять соли, должны приниматься надлежащие меры защиты основания (дренаж, шпунт и т. д.).

3.120(3.25). При проектировании оснований фундаментов или других подземных частей зданий и сооружений, закладываемых ниже напорного горизонта грунтовых вод, должны предусматриваться мероприятия, предупреждающие прорыв и связанное с ним взрыхление, размыв или другие повреждения восходящими токами воды слоев грунта, залегающих в основании.

3.121(3.26). Проверка возможности прорыва напорными водами вышележащего слоя грунта, если в основании проектируемого сооружения залегают водоупорные слои глины, суглинка или ила, подстилаемые слоем грунта с напорными водами, производится исходя из условия

Если это условие не удовлетворяется, необходимо предусматривать в проекте искусственное понижение напора водоносного слоя (откачка или устройство самоизливающихся скважин). Искусственное снижение напора грунтовых вод должно быть предусмотрено на срок, пока фундамент не приобретет достаточную прочность, обеспечивающую восприятие нагрузки от напора грунтовых вод, но не ранее окончания работ по обратной засыпке грунта в пазухи котлована.

3.122. При заглублении фундаментов ниже пьезометрического уровня грунтовых вод следует учитывать, что возможны два случая:

заглубление в грунт, подстилаемый водоносным слоем с напорными водами, когда возможен прорыв грунтов основания, подъем полов и т. п.; в этом случае следует предусматривать мероприятия, снижающие напор (например, откачку воды из скважины), или увеличивать пригрузку на залегающий в основании грунт;

заглубление в грунт водоносного слоя — когда возможны размыв, разрыхление грунтов, коррозия и другие повреждения фундаментов; в этом случае кроме снижения напора может предусматриваться также закрепление грунтов.

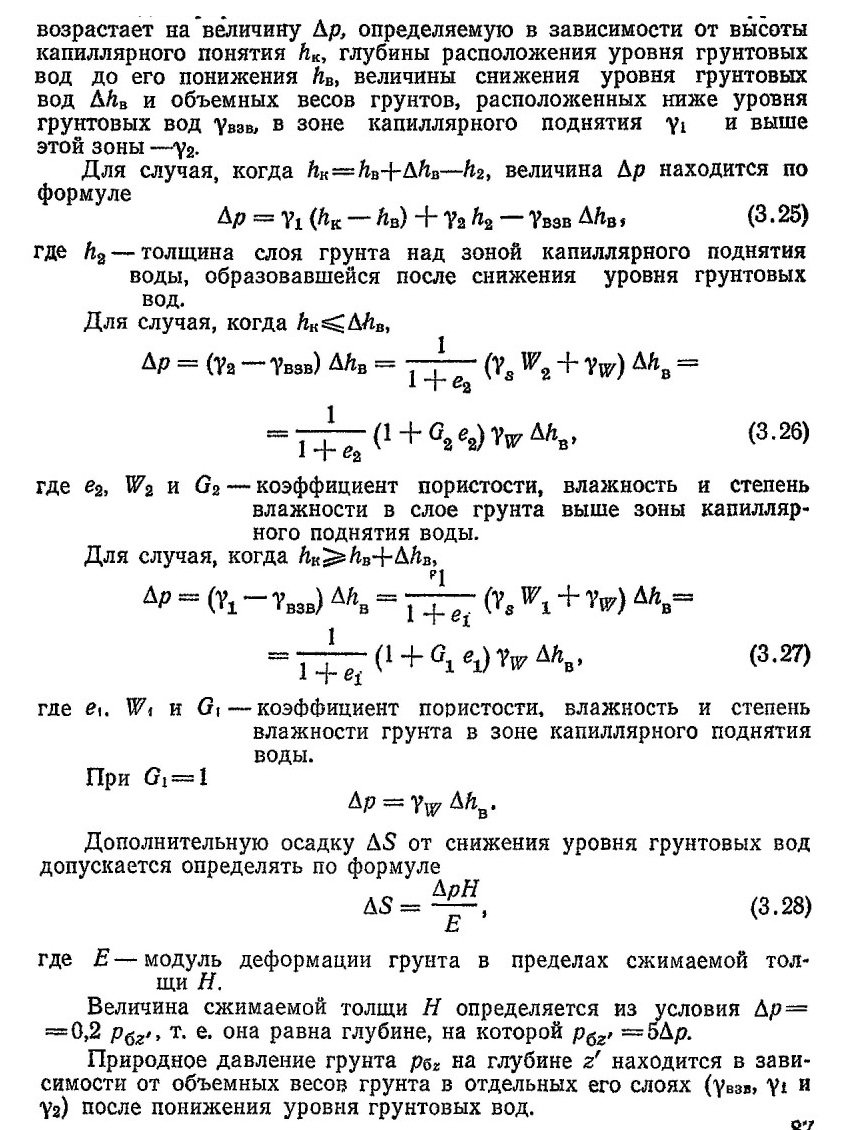

3.123. При ожидаемом понижении уровня грунтовых вод следует учитывать возникновение дополнительной осадки фундамента.

Она происходит вследствие того, что из-за снятия взвешивающего действия воды в зоне между прежним и новым уровнем грунтовой воды природное давление на все нижележащие слои грунта

3.124. При проектировании оснований и методов производства работ следует учитывать, что возможно появление больших осадок, если применяется открытый водоотлив, вызывающий вынос частиц грунта из-под фундаментов, особенно если верхняя часть основания сложена песками.

Следует также учитывать, что если под верхними слоями грунта лежит песчаный грунт, то понижение уровня грунтовых вод в котловане открытым водоотливом или методами глубинного водопони-жения может распространяться на большие расстояния, измеряемые десятками метров. Вследствие этого возможно появление осадок соседних, уже существующих зданий и сооружений.

Для уменьшения вредных последствий открытого водоотлива или глубинного водопонижения в проектах оснований и производства работ должны предусматриваться соответствующие мероприятия.





ГЛУБИНА ЗАЛОЖЕНИЯ ФУНДАМЕНТОВ

3.125. Глубина заложения фундаментов является одним из основных факторов, обеспечивающих необходимую несущую способность основания и величину деформации, не превышающую предельно допустимую по условиям нормальной эксплуатации проектируемого здания или сооружения и находящегося в них оборудования.

Выбор рациональной глубины заложения фундаментов, зависящей от условий, перечисленных в п. 3.126 (3.27), рекомендуется выполнять на основе технико-экономического сравнения различных вариантов фундаментов.

3.126 (3.27). Глубина заложения фундаментов должна определяться с учетом:

назначения, а также конструктивных особенностей зданий и сооружений (например, наличия подвалов, подземных коммуникаций, фундаментов под оборудование и т. д.);

величины и характера нагрузок и воздействий, действующих на основание;

глубины заложения фундаментов примыкающих зданий и сооружений, а также оборудования;

существующего и проектируемого рельефа застраиваемой территории;

геологических условий площадки строительства (строительных свойств грунтов, характера напластований отдельных видов грунтов, наличия слоев, склонных к скольжению, наличия пустот, образовавшихся вследствие выветривания, растворения солей, и пр.);

гидрогеологических условий (уровней грунтовых вод и верховодки, а также возможных их изменений в процессе строительства и эксплуатации здания и сооружения, агрессивности грунтовых вод и т. д.);

величины размыва грунта у опор сооружений, возводимых в руслах рек (опор мостов, переходов трубопроводов и т. п.);

глубины сезонного промерзания и оттаивания грунтов.

3.127. Глубина заложения фундаментов исчисляется от поверхности планировки или пола подвала до подошвы фундамента, т. е. нижней его поверхности, опирающейся на несущий слой грунта и передающей на него нагрузку. При наличии бетонной подготовки под фундаментом глубина заложения принимается, как правило, до ее низа.

Минимальную глубину заложения фундаментов во всех грунтах, кроме скальных, рекомендуется принимать не менее 0,5 м, считая от поверхности наружной планировки.

3.128. При выборе глубины заложения фундаментов под большие нагрузки следует учитывать, что такие фундаменты в целях уменьшения их размеров рационально основывать на малосжимае-мых грунтах.

При однородных грунтах увеличение глубины заложения фундаментов для уменьшения площади их подошвы должно быть технико-экономически обосновано.

Условие (3.29) распространяется и на случай определения допустимой разности отметок заложения фундаментов здания и рядом расположенных каналов, тоннелей и пр.

Фундаменты проектируемого здания, непосредственно примыкающие к фундаментам существующего, рекомендуется принимать на одной отметке. Переход на большую глубину заложения следует выполнять лишь на расстоянии, определяемом по формуле (3.29).

Если условие (3.29) не выполняется, следует предусмотреть устройство шпунтовой стенки или другого жесткого ограждения (рис. 3.7).

3.130. При выборе глубины заложения фундаментов по инженерно-геологическим и гидрогеологическим условиям рекомендуется:

а) выбирать несущий слой грунта основания в зависимости от напластования грунтов, их физико-механических характеристик, способа производства работ, предельно допустимых деформаций основания и его несущей способности;

б) предусматривать заглубление фундамента в несущий слой грунта на 10—50 см;

в) не оставлять под подошвой фундамента слой грунта малой толщины, если строительные свойства грунта этого слоя значительно хуже свойств подстилающего слоя;

г) закладывать фундаменты выше уровня грунтовых вод для исключения необходимости применения водоотлива и сохранения естественной структуры грунта при производстве работ;

д) при заложении фундаментов ниже уровня грунтовых вод (с учетом его колебания) предусматривать методы производства работ, сохраняющие структуру грунта;

е) если глубина заложения по условиям несущей способности и деформируемости грунтов основания оказывается чрезмерно большой — предусматривать специальные мероприятия по подготовке оснований [п. 3.336 (3.85)] или переходить на свайные фундаменты.

3.131 (3.28). Глубина заложения фундаментов должна быть достаточной для надежной работы основания из условия его расчета по предельным состояниям и исключения возможности промерзания пучинистого грунта под подошвой фундамента.



Рис. 3.6. Схема заложения соседних фундаментов на различной глубине
Рис. 3.7. Схема защиты существующего здания от дополнительных осадок при воздействии рядом нового здания с большей глубиной заложения фундаментов

1 — фундамент существующего здания, 2— фундамент нового здания; 3 — фундамент с большой глубиной заложения; 4 — шпунтовая стенка

3.132. При проектировании следует учитывать, что одним из основных факторов, определяющих отметку заложения фундаментов, является глубина сезонного промерзания пучинистых грунтов, которые при промораживании увеличиваются в объеме, а после оттаивания дают значительные осадки. Деформации основания при морозном пучении и последующем оттаивании, как правило, неравномерные вследствие естественной неоднородности грунта, в том числе степени его пучинистости, и различия температурных условий, в которых могут находиться грунты под отдельными фундаментами.

3.133. К пучинистым грунтам относятся пески мелкие и пылеватые, а также глинистые и крупнообломочные грунты с глинистым заполнителем, расположенные вблизи уровня грунтовых вод.

Промерзание водонасыщенного пучинистого грунта сопровождается образованием в нем мерзлых прослоек, толщина которых увеличивается по мере миграции воды из слоев грунта, расположенных ниже уровня грунтовых вод. Последующее таяние промерзшего пучинистого грунта делает его переувлажненным и размягченным.

Степень пучинистости этих грунтов зависит как от вида и состояния этих грунтов, так и от близости расположения к ним уровня грунтовых вод и определяется согласно указаниям пп. 3.319—3.321 (2—4 прил. 6).

3.134. При назначении глубины заложения фундаментов по условию исключения возможности промерзания пучинистых грунтов под подошвой фундамента имеется в виду ежегодное промерзание в процессе эксплуатации зданий и сооружений. Исключение промерзания грунта в период строительства обеспечивается не глубиной заложения фундамента, а теплозащитными мероприятиями.

3.135 (3.29). Исключение возможности промерзания пучинистого грунта под подошвой фундаментов обеспечивается:

в период эксплуатации — соответствующей глубиной их заложения, установленной согласно требованиям пп. 3.30—3.39 настоящей главы (пп. 3.136—3.155 Рук.) в зависимости от вида и состояния грунтов, глубины расположения уровня грунтовых вод, нормативной глубины сезонного промерзания, теплового режима здания или сооружения и пр.;

в период строительства — защитными мероприятиями, назначаемыми согласно требованиям пп. 3.36—3.38, 3.40 и 3.41 настоящей главы (пп. 3.150—3.154, 3.157—3.160 Рук.).

Рис. 3.8. Схематическая карта нормативных глубин промерзания суглинков и глин (изолинии нормативных глубин промерзания, обозначенные пунктиром, даны для малоисследованных районов)

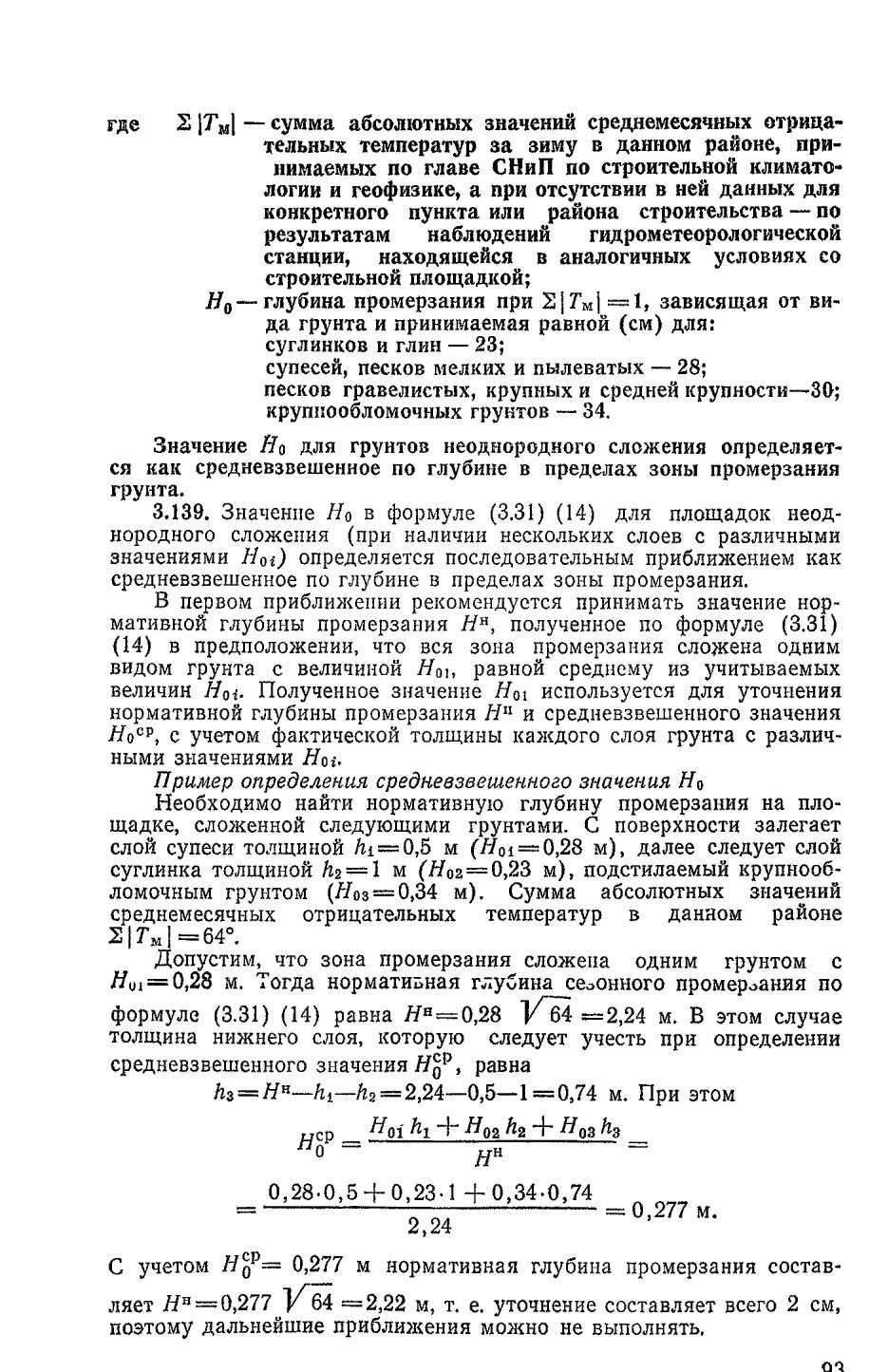

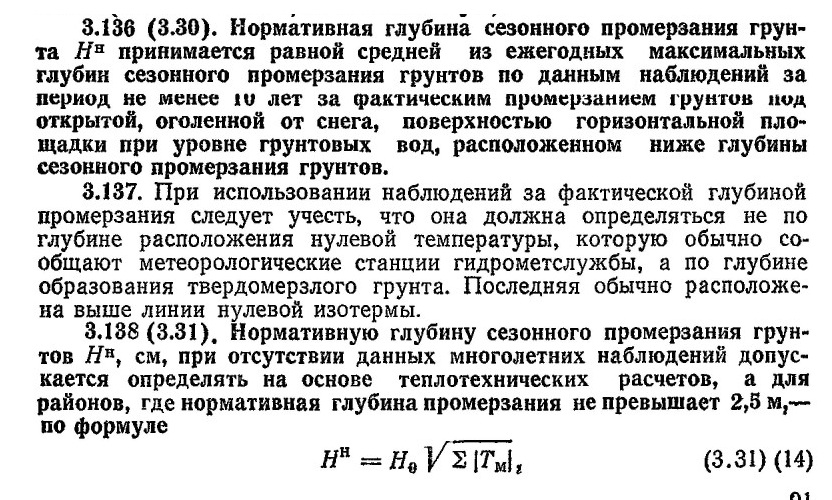

3.140. При определении нормативной глубины промерзания грунтов по формуле 3.31 (14) сумму абсолютных значений среднемесячных отрицательных температур наружного воздуха следует принимать по табл. 1 главы СНиП II-A.6-72 «Строительная климатология и геофизика. Основные положения проектирования».

3.141. В случае если в зоне промерзания залегают суглинки и

Рис. 3.9. Схематическая карта нормативной глубины промерзания суглинков в Приморском и Хабаровском краях* а также в Амурской области

Для г. Костромы абсолютное значение суммы отрицательных температур воздуха равно 41,7°.

По формуле (3.31) (14) для площадок, сложенных суглинком и глиной, получаем

3.147(3.34). Расчетная глубина промерзания грунта в случае применения теплозащиты основания, а также, если технологический режим в проектируемых зданиях и сооружениях может сильно влиять на температуру грунтов (холодильники, котельные и т. п.), должна определяться теплотехническим расчетом.

3.148(3.35). Глубина заложения фундаментов (от поверхности планировки) отапливаемых зданий и сооружений по условиям недопущения возникновения сил морозного пучения грунтов под подошвой фундаментов должна назначаться:

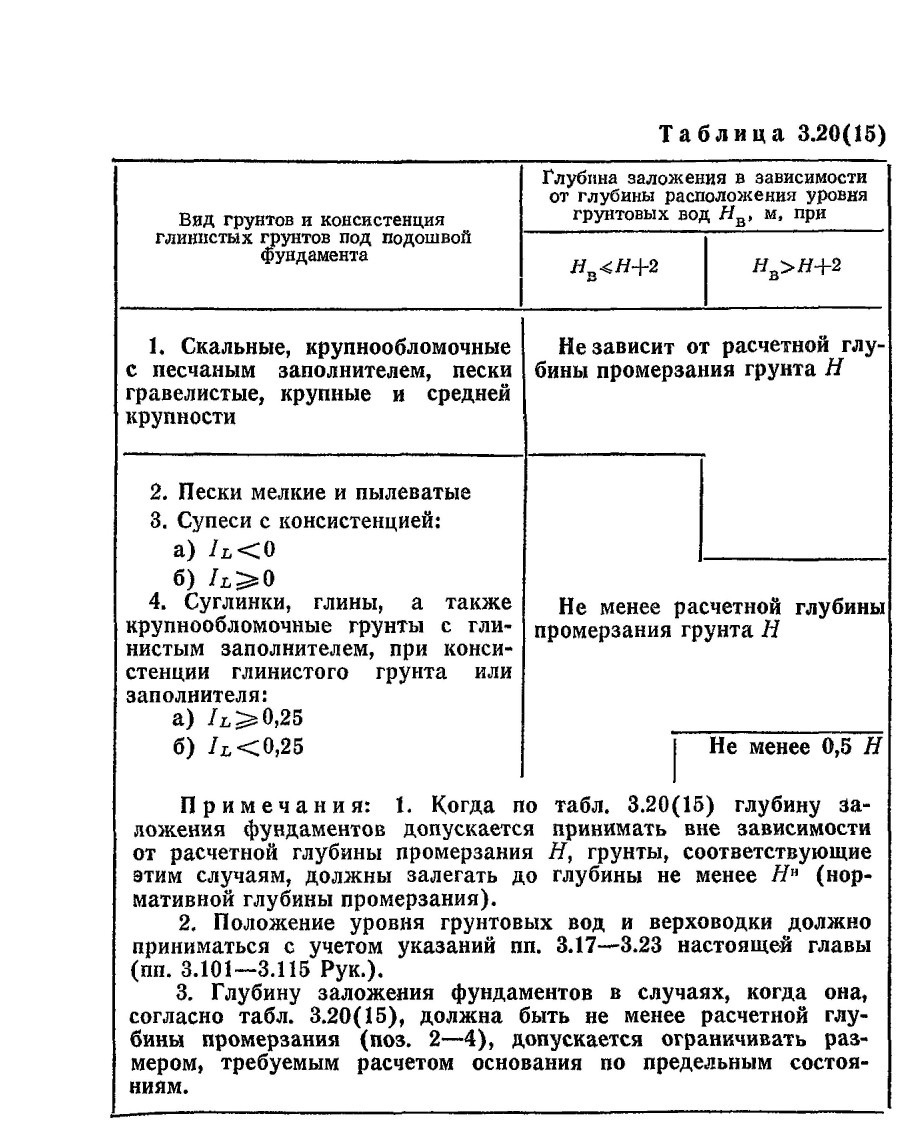

для наружных стен и колонн — по условиям, изложенным в табл. 3.20(15) и п. 3.36 настоящей главы (п. 3.150 Рук.);

для внутренних стен и колонн — по указаниям п. 3.37 настоящей главы (п. 3.152 Рук.).

В обоих случаях глубина заложения фундаментов должна отвечать требованиям п. 3.38 настоящей главы (п. 3.153 Рук.) с исчис-дением ее и расчетной глубины промерзания от пола подвала или технического подполья. Глубина заложения фундаментов неотапливаемых зданий устанавливается по требованиям п. 3.39 настоящей главы (п. 3.155 Рук.).

3.149. При назначении глубины заложения фундаментов по условиям морозного пучения грунтов следует учитывать большое влияние на интенсивность этого процесса дисперсности грунта и близости расположения к нему уровня грунтовых вод.

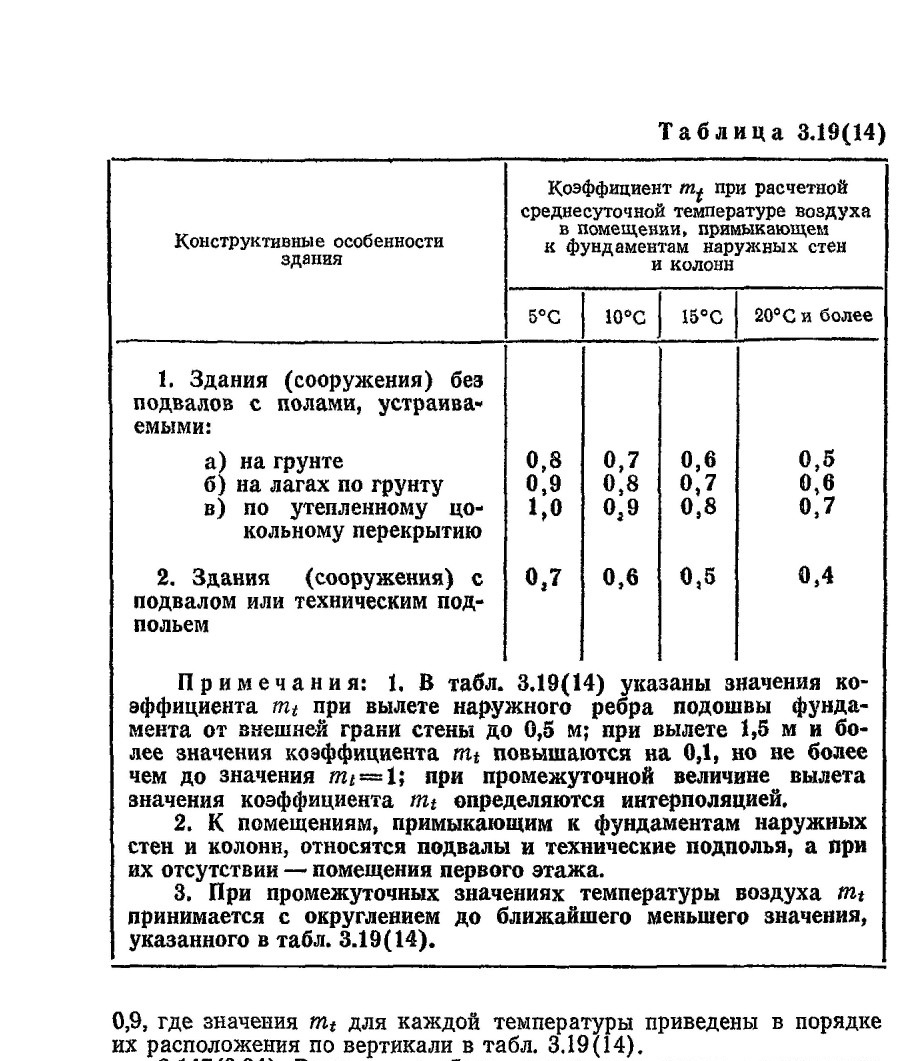

Так, например, глубина заложения фундаментов в суглинках и глинах зависит от положения уровня грунтовых вод, а для песков крупных и средних морозное пучение не может возникнуть при любом уровне грунтовых вод и поэтому глубина заложения фундаментов не зависит от него.

Уровень грунтовых вод должен приниматься с учетом его прогнозирования на период эксплуатации здания или сооружения по указаниям пп. 3.108—3.114 (3.18—3.21) и влияния на него водопонижающих мероприятий, если они предусматриваются проектом.

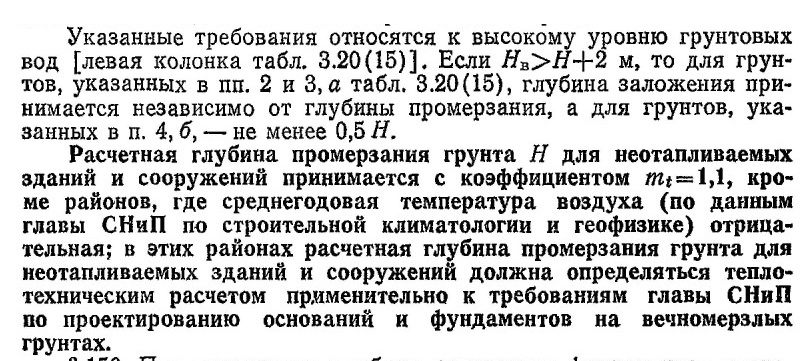

При использовании прим. 3 к табл. 3.20 (15) следует учесть, что когда по условиям морозного пучения глубина заложения фундаментов должна быть не менее расчетной глубины промерзания грунтов Н (или 0,5#), то величину и необходимость превышения этой глубины устанавливают исходя из всех других условий, которые необходимо учитывать при назначении глубины заложения фундаментов, в том числе условию удовлетворения размеров этой глубины расчету по предельным состояниям.

3.150 (3.36). Глубину заложения фундаментов наружных стен и колонн отапливаемых зданий и сооружений допускается назначать вне зависимости от расчетной глубины промерзания Я, кроме случаев, указанных в табл. 3.20 (15), а также, когда под подошвой фундаментов залегают грунты:

а) пески мелкие — если специальными исследованиями при изысканиях было установлено, что эти пески на застраиваемой площадке при их промерзании в водонасыщенном состоянии не вызывают сил морозного пучения;

допускающие увлажнения грунтов, а также их промерзания под подошвой фундаментов как в период строительства, так и эксплуатации;

в) все остальные грунты, при которых по табл. 3.20 (15) требуется заложение фундаментов на глубине не менее расчетной глубины промерзания, — если на основе специальных исследований и расчетов будет установлено, что деформации пучения при замерзании и последующем оттаивании грунтов не смогут привести к нарушению эксплуатационной пригодности здания или сооружения как в процессе его строительства, так и последующей эксплуатации.

Глубина заложения фундаментов при грунтах, указанных в подпунктах: «а» — не ограничивается; «б» — должна приниматься не менее половины расчетной глубины промерзания; «в» — устанавливается расчетом.

3.151. Назначение глубины заложения фундаментов меньше расчетной глубины промерзания в случаях, приведенных в п. 3.150 (3.36), должно быть обосновано данными специальных исследований и расчетов по устойчивости фундаментов на действие деформаций

и сил морозного пучения грунтов [пп. 3.318—3.331 (1—10 прил. 6)], а для случая, указанного в п. 3.150 «б» (3.36 «б»), также и техникоэкономическими расчетами.

Согласно классификации грунтов по степени морозной пучини-стости, приведенной в п. 3.321 (4 прил. 6), пески мелкие в водонасыщенном состоянии относятся к слабопучинистым разновидностям, а поэтому для решения вопроса о допущении заложения подошвы фундамента в промерзающем песчаном слое необходимо определить значения сил морозного пучения грунта экспериментальным путем.

Глубину заложения фундаментов по условиям морозного пучения можно существенно уменьшить за счет применения: теплоза-щиты грунта, например керамзитом, пенопластом и пр.; водозащитных мероприятий, уменьшающих степень пучинистости грунта; замены пучинистого грунта на непучинистый под подошвой фундаментов и по боковой поверхности; обмазки боковой поверхности фундаментов, уменьшающей смерзание с ней грунта; засоления грунтов и других мероприятий.

Целесообразность применения тех или иных мероприятий в целях уменьшения глубины заложения фундаментов должна быть экспериментально проверена и технико-экономически обоснована. Эффективность действия мероприятий должна обеспечиваться в течение всего срока эксплуатации проектируемого объекта.

Глубина заложения фундаментов по условиям морозного пучения может быть уменьшена и в случае применения конструктивных мероприятий, обеспечивающих восприятие неравномерных деформаций основании при замерзании и оттаивании пучинистого грунта без нарушения прочности верхних конструкций и ухудшения эксплуатации здания или сооружения.

3.152 (3.37). Глубина заложения фундаментов внутренних стен и колонн отапливаемых зданий и сооружений, считая от поверхности планировки, должна назначаться независимо от расчетной глубины промерзания грунтов, при условии, если грунты основания, перечисленные в поз. 2—4 табл. 3.20 (15), в период строительства будут защищены от увлажнения и промерзания.

3.153 (3.38). Глубина заложения фундаментов наружных и внутренних стен и колонн отапливаемых зданий и сооружений при наличии грунтов, приведенных в поз. 2—4 табл. 3.20(15), должна приниматься:

при холодных подвалах и технических подпольях (имеющих отрицательную температуру в зимний период времени) — не менее 0,5Н (половины расчетной глубины промерзания), считая ее от иола подвала или технического подполья;

при теплых подвалах и технических подпольях — вне зависимости от расчетной глубины промерзания грунта // при условии его защиты в период строительства от увлажнения и промерзания.

3.154. Глубина заложения фундаментов, назначенная по требованиям табл. 3.20(15) и пп. 3.150—3.152 (3.36 и 3.37) с исчислением ее от поверхности планировки, должна удовлетворять также и требованиям п. 3.153(3.38) с исчислением ее от пола как холодных, так и теплых подвалов или технических подполий.

Способы предохранения пучинистых грунтов от промерзания в период строительства зависят от конструктивных особенностей здания, степени его завершения строительством и наличия на месте материалов и средств теплозащиты.

Могут быть рекомендованы для теплозащиты опилки, шлаки или другие промышленные отходы, пригодные для теплоизоляции, а при временной консервации строек в зимний период — отложения снега. В зданиях, не сданных в эксплуатацию, рекомендуется для предохранения от промерзания пучинистого грунта предусмотреть временное отопление помещений, примыкающих к фундаментам.

В целях предохранения пучинистых грунтов в период строительства от избыточного увлажнения следует в проекте предусматривать применение до возведения фундаментов необходимых мелиоративных мероприятий: ограждение котлованов нагорными канавами, планировку территорий со стоком воды по канавам или лоткам.

При высоком уровне грунтовых вод — водопонижение, дренажные устройства и пр. Выбор мероприятий должен быть технико-экономически обоснован.

3.155(3.39). Глубина заложения фундаментов наружных и внутренних стен и колонн неотапливаемых зданий и сооружений должна назначаться для грунтов, предусмотренных в поз. 2—4 табл. 3.20 (15), не менее расчетной глубины промерзания, считая ее от пола подвала или технического подполья, а при отсутствии подвала или технического подполья — от поверхности планировки.

3.156. При назначении глубины заложения фундаментов неотапливаемых зданий и сооружений на пучинистых грунтах следует учесть, что она должна быть больше расчетной глубины промерзания, поскольку условия оттаивания грунтов в летний период под этими зданиями и сооружениями менее благоприятны, чем на открытой местности.

В случае если подвал или техподполье неотапливаемого здания или сооружения является закрытым (непродуваемым), то глубину заложения фундаментов от пола подвала или техподполья допускается принимать для пучинистых грунтов не менее половины расчетной глубины промерзания.

3.157(3.40). В проекте оснований и фундаментов должно быть указано, что для предотвращения в процессе строительства в зимний период возможности морозного пучения грунтов под подошвой фундаментов следует защищать основание от увлажнения поверхностными водами, своевременно производить засыпку грунтом пазух котлованов, утеплять, если необходимо, фундаменты теплоизоляционными материалами или грунтом, вводить в грунт основания специальные добавки, понижающие температуру замерзания грунта, и пр.

Для защиты грунтов основания от увлажнения застраиваемая площадка под каждое здание и сооружение должна быть до устройства фундаментов ограждена нагорными канавами, тщательно спланирована, с устройством поверхностных канав и лотков, а при необходимости и дренажей.

Способ защиты грунтов основания от промерзания принимается в зависимости от вида грунтов, консистенции глинистых грунтов, конструктивных особенностей подземной части здания или сооружения и от местных условий строительства (климатических, времени года, производственных и пр.).

3.158. При разработке мероприятий по защите пучинистых грунтов основания от промерзания в период строительства следует учи-тывать, что их промерзание на каждые 10 см под подошвой фундамента может вызвать согласно п. 3.329 (10 прил. 6) нормальное к подошве давление морозного пучения величиной порядка 0,6— 1 кгс/см2 (меньшее от промерзания слабопучинистого грунта и большее — сильнопучинистого).

При этом вследствие неоднородности грунта и различия в пределах площади здания условий увлажнения и охлаждения грунта подъем отдельных фундаментов, вызванный морозным пучением, и их последующая осадка после оттаивания могут быть очень неравномерны.

Укладка фундаментов на промороженный грунт (без его отогрева) допускается только на основе результатов специальных исследований на данной площадке, позволивших установить возможную деформацию пучения грунта при его промерзании и величину осадки после оттаивания.

3.159(3.41). Виды грунта для засыпки пазух котлованов, метод и степень уплотнения засыпки и сроки ее выполнения должны назначаться из условия, чтобы в процессе строительства и эксплуатации касательные силы морозного пучения не превышали сумму сил, удерживающих фундамент от выпучивания, определяемых согласно указаниям п. 3.82 настоящей главы (п. 3.317 Рук.).

В необходимых случаях должны предусматриваться мероприятия, уменьшающие касательные силы пучения (обмазка фундаментов специальными составами, засоление грунтов засыпки веществами, не вызывающими коррозии бетона и арматуры и пр.).

3.160. Для того чтобы не повышать степень пучинистости грунта и не допускать его промерзания, рекомендуется в проекте производства работ по нулевому циклу предусматривать возможно меньшие размеры котлованов, скорейшее выполнение работ по засыпке пазух фундаментов и устройству планировочной отмостки.

При выполнении работ по нулевому циклу в зимний период должны быть предусмотрены защитные мероприятия согласно указаниям пп. 3.153—3.158 (3.38—3.40) и требованиям главы СНиП III-9-74 по производству работ.

При строительстве на пучинистых грунтах следует проверять устойчивость фундаментов при воздействии на них касательных и нормальных сил морозного выпучивания.

При расчете фундаментов на действие сил морозного пучения следует учитывать, что деформации конструкций от морозного пучения грунта особенно неблагоприятны вследствие их знакоперемен-ности и ежегодного повторения.

При назначении глубины заложения фундаментов по условиям морозного пучения и мероприятий по уменьшению сил морозного пучения допускается использование данных «Рекомендаций по проектированию оснований и фундаментов на пучинистых грунтах» (НИИ оснований. М., Стройиздат, 1972), а также монографии М. Ф. Киселева «Мероприятия против деформаций зданий и сооружений от действия сил морозного выпучивания фундаментов» (М., Стройиздат, 1971).



РАСЧЕТ ОСНОВАНИЙ ПО ДЕФОРМАЦИЯМ

3.161(3.42). Целью расчета оснований зданий и сооружений по деформациям является ограничение деформаций оснований, фундаментов и надфундаментных конструкций такими пределами, при ко-торых гарантируется невозможность достижения состояния, затрудняющего нормальную эксплуатацию зданий и сооружений в целом или отдельных конструкций либо снижающего их долговечность вследствие появления недопустимых перемещений (осадок, кренов, изменений проектных уровней и положений конструкций, расстройств их соединений и т. п.). При этом имеется в виду, что прочность и трещиностойкость фундаментов и надфундаментных конструкций подтверждена расчетом, учитывающим усилия, которые возникают при взаимодействии зданий и сооружений со сжимаемым основанием.

3.162(3.43). Вертикальные деформации основания подразделяются на:

осадки — деформации, происходящие в результате уплотнения грунта под воздействием внешних нагрузок и в отдельных случаях собственного веса грунта, не сопровождающиеся коренным изменением его структуры;

просадки — деформации, происходящие в результате уплотнения и, как правило, коренного изменения структуры грунта под воздействием как внешних нагрузок и собственного веса грунта, так и дополнительно с ними действующих факторов, таких, как, например, замачивание просадочного грунта, оттаивание ледовых прослоек в замерзшем грунте и т. п.;

набухания и усадки — деформации, связанные с изменением объема некоторых видов глинистых грунтов при изменении их влажности, температуры (морозное пучение) или воздействии химических веществ;

оседания — деформации земной поверхности, вызываемые разработкой полезных ископаемых, изменением гидрогеологических условий и т. п.

3.163(3.44). Деформации основания в зависимости от причин возникновения подразделяются на два основных вида:

первый — деформации грунтов от нагрузок, передаваемых на основание зданием или сооружением (осадки и просадки);

второй — деформации, не связанные с нагрузкой от здания или сооружения и проявляющиеся в виде вертикальных и горизонтальных перемещений поверхности основания (оседания, просадки грунтов от собственного веса, набухания и усадки).

3.164. При проектировании следует иметь в виду, что при прочих равных условиях деформации первого вида вызывают тем большие усилия в конструкциях зданий и сооружений, чем больше сжимаемость грунтов основания, а деформации второго вида — наоборот.

Указанное в п. 3.163 (3.44) подразделение деформаций основания, показывающее не только специфику, но и сходство воздействий деформаций основания на конструкции сооружений, возводимых в различных грунтовых условиях, использовано в «Рекомендациях по унификации проектирования жилых зданий в особых грунтовых условиях» (Киев, 1972), где принят единообразный подход к проектированию зданий на неравномерно сжимаемых и просадочных грунтах, а также в районах горных выработок.

3.165. Наиболее опасными для зданий и сооружений являются неравномерные деформации основания. Основными причинами неравномерных деформаций основания являются следующие:

а) для деформаций основания первого вида: изменение сжимаемости обычных грунтов (или относительной просадочности грунтов на площадках I типа) из-за неоднородности, выклинивания и непараллельности залегания отдельных слоев, нали-тая линз, прослоев и других включений, неравномерного уплотнения грунтов, в том числе искусственных подушек и т. п.;

особенность деформирования основания как сплошной среды, которая проявляется, например, в том, что осадки основания происходят не только в пределах площади загружения, но и за ее пределами;

неравномерное увлажнение грунтов, в том числе просадочных, набухающих и засоленных, в пределах деформируемой зоны основания;

различие величин нагрузок на отдельные фундаменты, их размеров в плане и глубины заложения;

неравномерное распределение нагрузок на полы производственных зданий, а также загрузка территории в непосредственной близости от сооружения,

нарушения правил производства строительных работ, приводящие к ухудшению свойств грунтов, ошибки, допущенные при инженерно-геологических изысканиях и проектировании оснований и фундаментов, а также нарушение предусмотренных проектом условий эксплуатации здания или сооружения; б) для второго вида:

замачивание или существенное повышение влажности грунтов на площадках II типа по просадочности; подземные горные выработки;

изменение температурно-влажностного режима некоторых видов грунтов (например, набухающих), изменение гидрогеологических условий площадки и т. д.;

влияние динамических воздействий, например от городского транспорта.

Таким образом, среди перечисленных причин неравномерных деформаций основания, которые необходимо учитывать при проектировании, имеются не только инженерно-геологические и гидрогеологические факторы, но также конструктивные и технологические особенности проектируемых зданий и сооружений, способы производства работ по устройству оснований и фундаментов, особенности эксплуатации зданий и сооружений.

3.166 (3.47). Расчет оснований по деформациям производится исходя из условия

2. В необходимых случаях (для прогноза продолжительности и скорости стабилизации осадок, оценки напряженно-деформированного состояния конструкций зданий и сооружений с учетом длительных процессов и т. д.) следует производить расчет осадок во времени.

3. При расчете оснований по деформациям необходимо учитывать возможность изменения как расчетных, так и предельных зна-чений деформаций основания за счет применения мероприятий, указанных в пп. 3.83—3.89 настоящей главы (пп. 3.333—3.339 Рук).

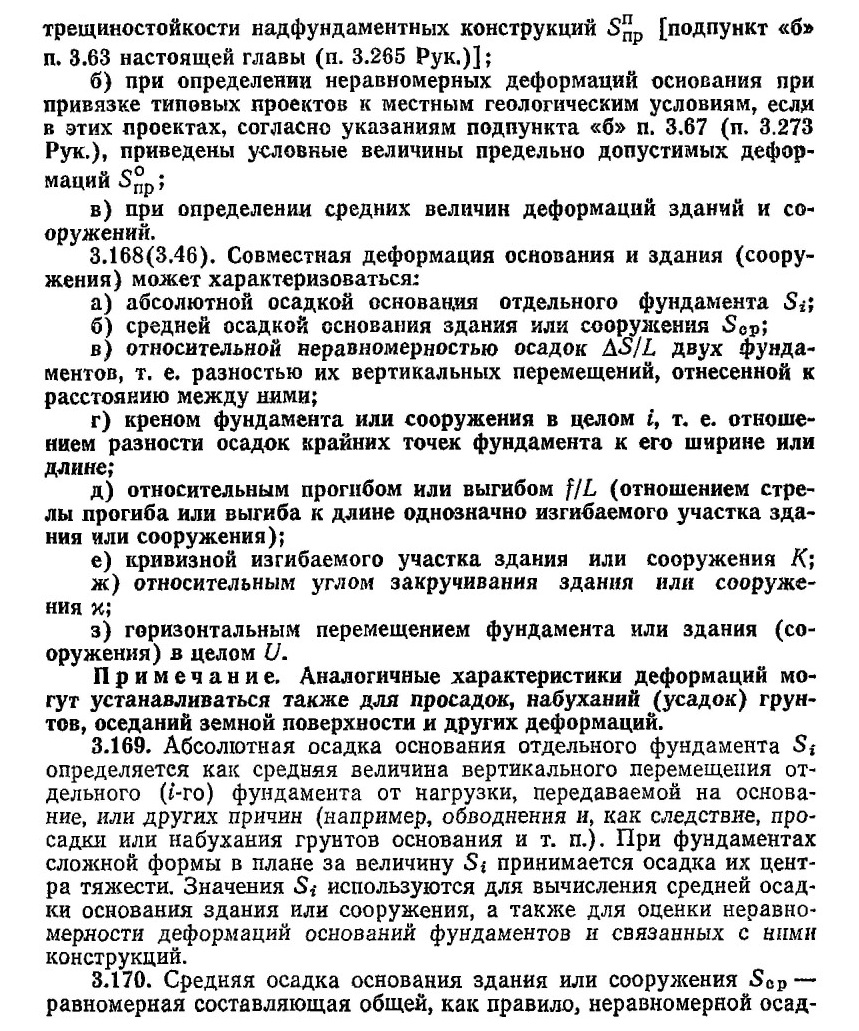

3.167 (3.45). Расчет оснований по деформациям, как правило, должен производиться из условия совместной работы здания (сооружения) и основания (в том числе с учетом перераспределения нагрузок на основание надфундаментной конструкцией).

Деформации основания допускается определять без учета совместной работы здания (сооружения) и основания в случаях, оговоренных в п. 3.6 настоящей главы (п. 3.14 Рук.), а также:

а) если для зданий и сооружений, указанных в п. 3.66 настоящей главы (п. 3.272 Рук.), не устанавливаются величины предельно допустимых деформаций оснований по прочности, устойчивости и

3.174. Кривизна изгибаемого участка здания или сооружения К — величина, обратная радиусу искривления, наиболее полно характеризует напряженно-деформированное состояние относительно жестких протяженных зданий и сооружений (рис. 3.12). Эта величина, вычисляемая при расчете зданий и сооружений в процессе разработки типовых проектов, в дальнейшем используется для установления предельных деформаций основания по условиям прочности и трещиностойкости конструкций (см. п. 3.270).

3.175. Относительный угол закручивания здания или сооружения и (рис. 3.13) характеризует пространственную работу конструкций. Дополнительные усилия в конструкциях, возникающие при кручении здания или сооружения, могут суммироваться с усилиями от других видов деформаций (например, от прогибов).

3.176. Горизонтальное перемещение фундамента или сооружения в целом U должно определяться при действии на основание (в основном сочетании) неуравновешенных горизонтальных нагрузок.

3.177. Возможна сложная деформация здания или сооружения вследствие неравномерных осадок основания. В этом случае она может быть разложена на отдельные составляющие, как это сделано на рис. 3.14.


Определение расчетного давления на грунты основания

3.178 (3.50). При расчете деформаций основания с использованием расчетных схем, указанных в п. 3.49 настоящей главы (п, 3.223 Рук.), среднее давление на основание под подошвой фундамента от нагрузок, подсчитанных в соответствии с требованиями п. 3.7 (п. 3.17 Рук.), не должно превышать расчетного давления на основание R, тс/м2, определяемого по формуле

4. Определение расчетного давления для оснований, сложенных рыхлыми песками, должно выполняться на основе специальных ис-следований.

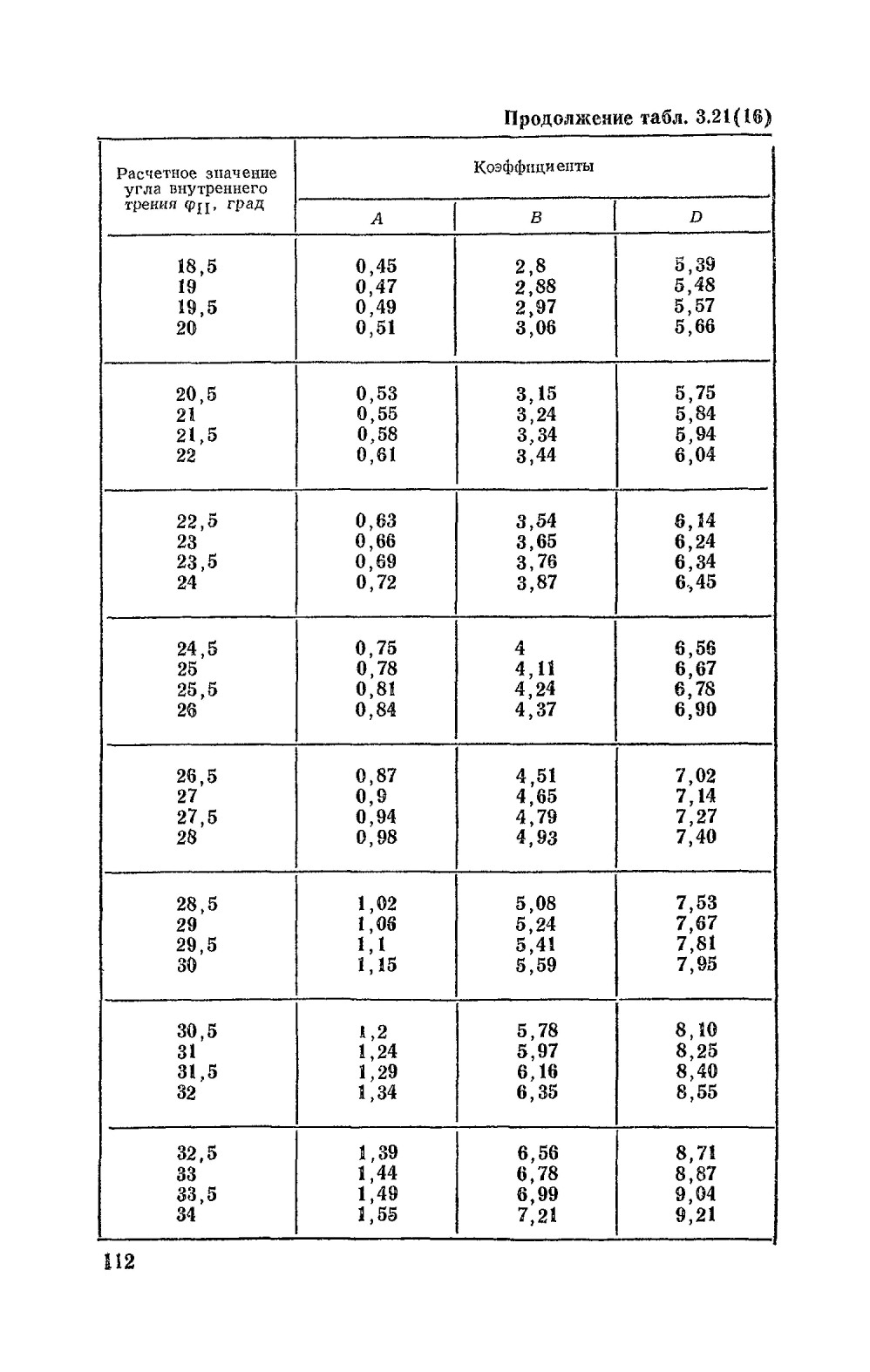

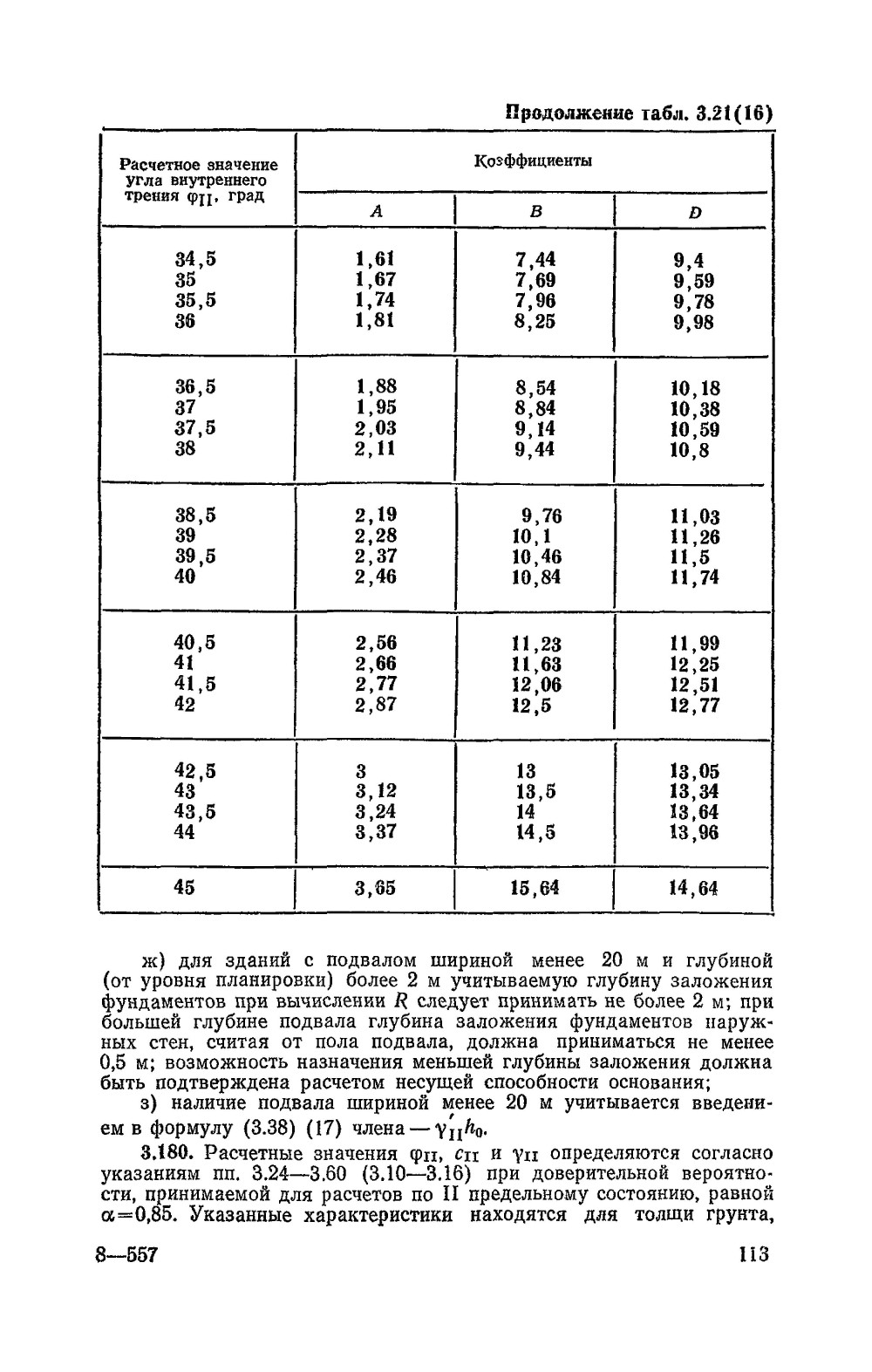

3.179. При определении расчетного давления R по формуле (3.38) (17) следует учитывать, что для повышения экономичности проектных решений и надежности работы оснований:

а) величина R поставлена в зависимость от расчетных (а не нормативных) значении угла внутреннего трения, удельного сцепления и объемного веса грунтов оснований; однако в соответствии с п. 3.60 (3.16) допустимо использование и нормативных значений из табл. 3.12 и 3.13 (1 и 2 прил. 2), причем в этом случае для величины R применяется коэффициент надежности RK = 1,1;

б) величина расчетного давления корректируется коэффициентами условий работы, поставленными в зависимость от вида и состояния грунта, а также конструктивной схемы и жесткости здания по пп. 3.181 (3.51) и 3.182;

в) для песчаных грунтов введено требование учета взвешивающего действия воды по п. 3.184 (3.53)—3.186;

г) объемный вес грунта в первом члене формулы (3.38) (17) (учитывающем ширину фундамента) принимается для слоев грунта, расположенных под подошвой фундамента, и во втором члене (учитывающем пригрузку, действующую на основание) —для слоев грунта, находящихся выше уровня подошвы фундамента;

д) значение R вычисляется по глубине заложения фундаментов, исчисляемой от уровня планировки срезкой или подсыпкой; в последнем случае в проекте должно быть оговорено требование о выполнении насыпи до приложения полной нагрузки на фундаменты;

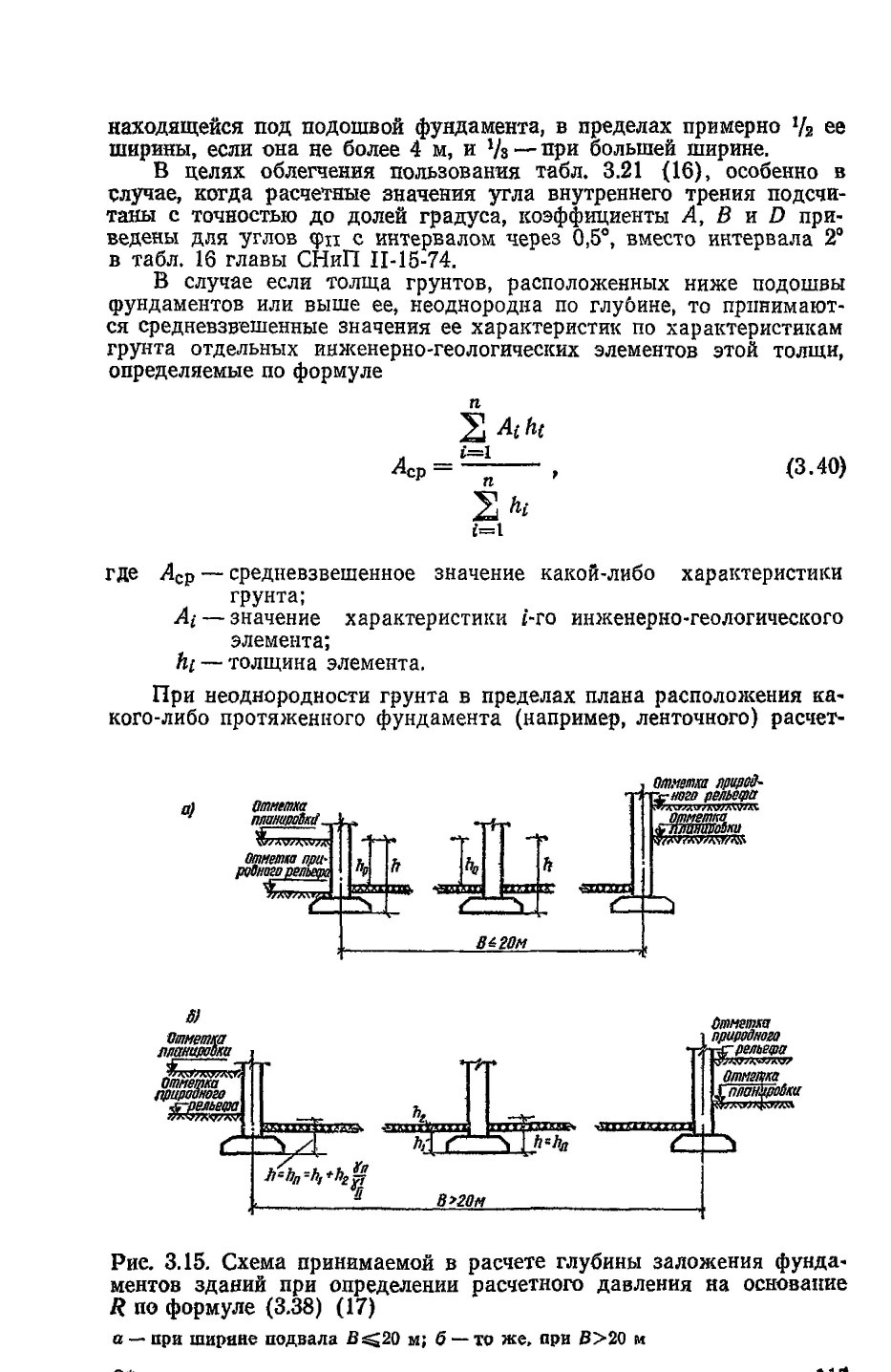

е) в случае подвала шириной более 20 м в расчет вводится глубина заложения, исчисляемая от пола подвала (рис. 3.15);

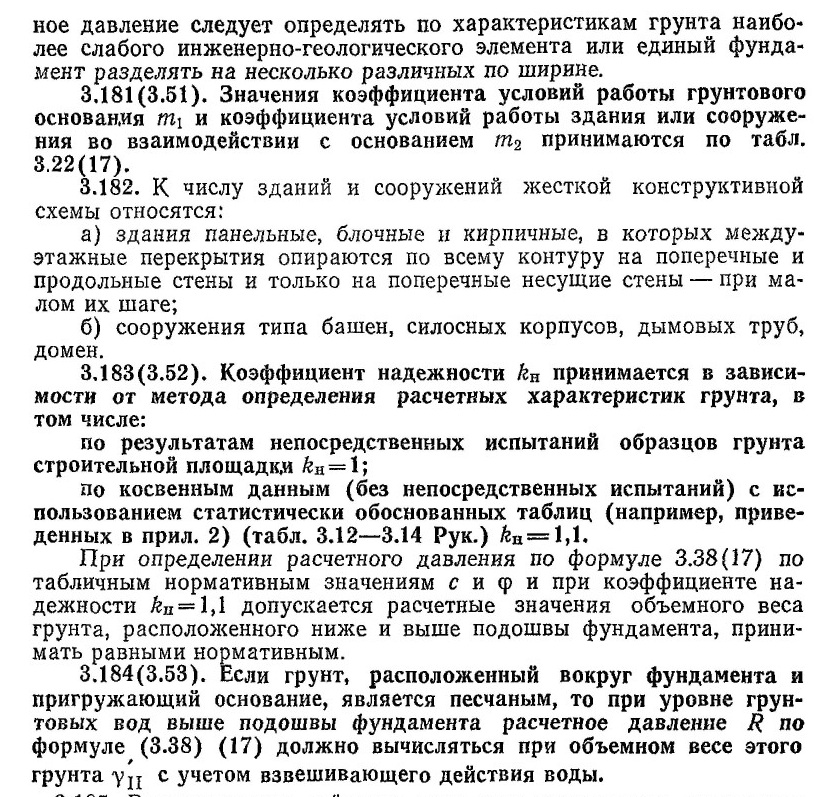

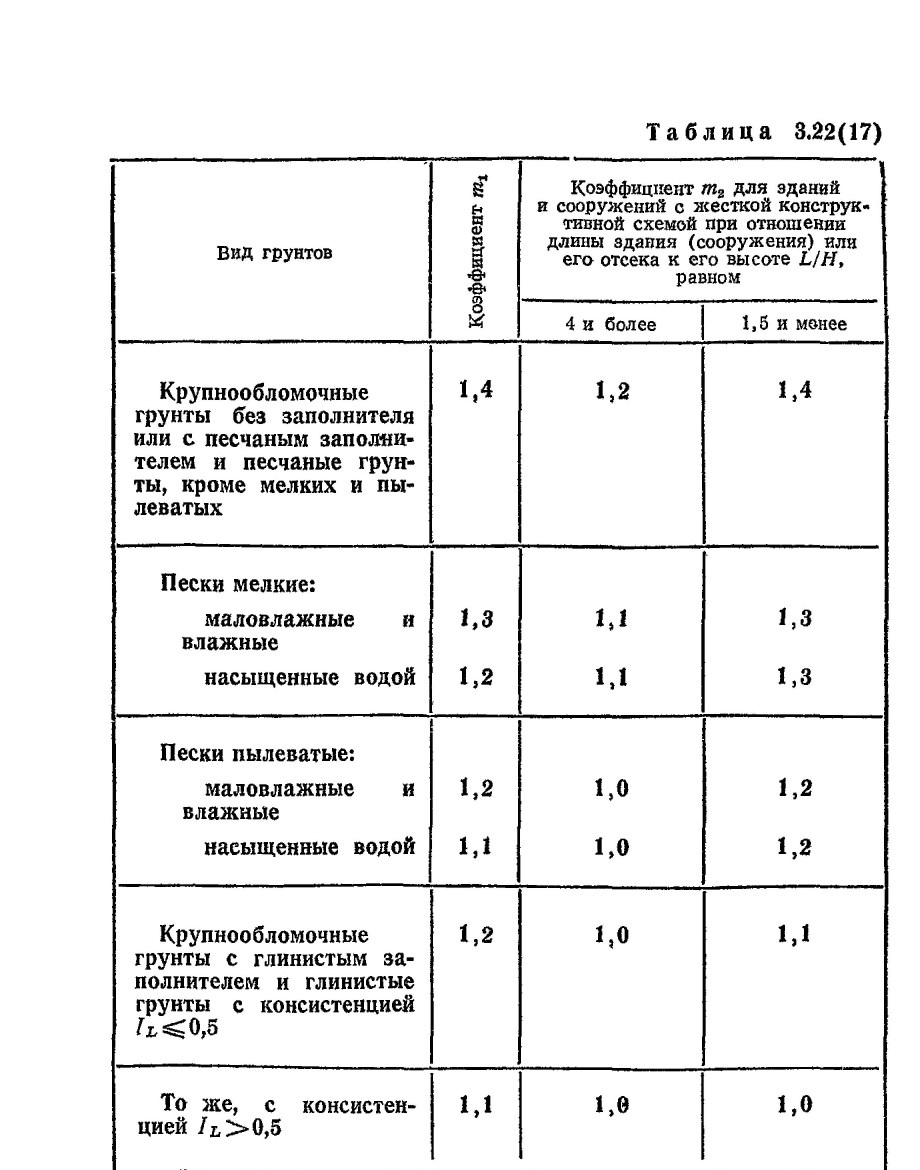

Примечания: 1. С жесткой конструктивной схемой считаются здания и сооружения, конструкции которых специально приспособлены к восприятию дополнительных усилий от деформаций основания путем применения мероприятий, указанных в п. 3.88 настоящей главы (п. 3.338 «а» Рук.).
2. Для зданий с гибкой конструктивной схемой значение коэффициента т1 принимается равным единице.
3. При промежуточных значениях отношения длины здания (сооружения) к его высоте значение коэффициента т2 определяется интерполяцией.

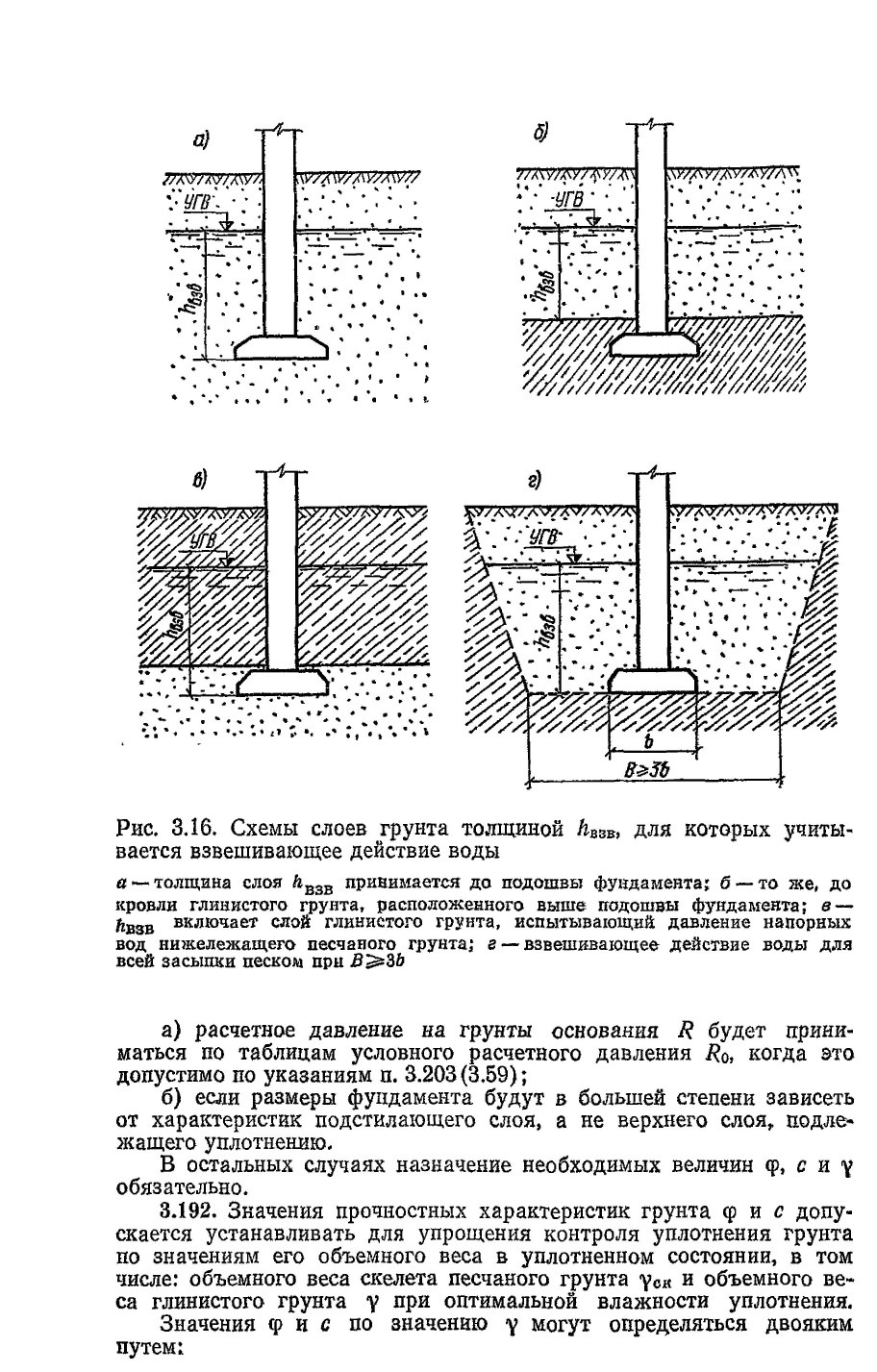

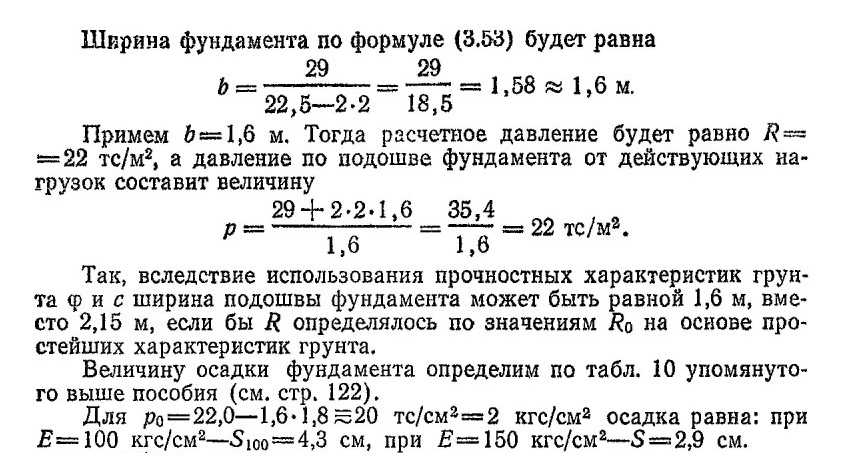

3.185. Взвешивающее действие воды при определении расчетного давления учитывается только для слоя песчаного и супесчаного грунта, расположенного выше подошвы фундамента, но ниже уровня грунтовой воды без учета капиллярного поднятия (рис. 3.16).

Если глинистый грунт выше подошвы фундамента подперт грунтовыми водами, давление от веса этого грунта уменьшается на величину «напорного» давления. Если водоупор расположен на уровне или выше подошвы фундамента, объемный вес

вышерасположенного грунта принимается без учета взвешивания

(рис. 3.16, б).

Если ширина траншеи или котлована в уровне подошвы фундамента более чем втрое превышает его ширину, вопрос о необходимости учета взвешивающего действия воды должен решаться в зависимости от вида грунта обратной засыпки. При меньших размерах котлована в расчет принимается объемный вес грунта естественного сложения, образующего откосы котлована.

Осредненное по слоям значение объемного веса грунта, залегающего выше подошвы фундамента, определяется по формуле (3.40), при этом отдельно должны рассматриваться слои, лежащие ниже и выше уровня грунтовых вод. Уровень грунтовой воды должен приниматься прогнозируемый по указаниям пп. 3.105—3.113 (3.17—3.20).

3.187(3.54). Расчетные давления R на основания, сложенные крупнообломочными грунтами, вычисляются по формуле (3.38) (17) на основе результатов непосредственных определений прочностных характеристик грунтов.

При отсутствии таких испытаний расчетное давление определяется по характеристикам заполнителя, если его содержание превышает 40% в Случае песчаного заполнителя или 30% в случае глинистого заполнителя. При меньшем содержании заполнителя значения расчетных давлений на крупнообломочные грунты допускается принимать по табл. 1 прил. 4 «Условные расчетные давления на грунты оснований» (пп. 3.203—3.206 Рук.).

3.188. Для крупнообломочных грунтов элювиального происхождения условные расчетные давления Ro принимаются по табл. 8.3. Расчетные давления Ro на крупнообломочные грунты любого происхождения, приведенные в табл. 3.23 (1 прил. 4) и 8-3, допускается принимать для зданий и сооружений всех классов, кроме первого.

. 3.189(3.55). Расчетные давления на основание R в случае применения искусственного уплотнения грунтов или устройства грунтовых подушек должны определяться исходя из задаваемых проектом расчетных значений физико-механических характеристик уплотненных грунтов.

3.190. Для возможности правильного назначения и последующего производственного контроля характеристик уплотняемого грунта (в грунтовой подушке, в том числе песчаной, в отсыпаемой или намываемой насыпи и подсыпке или в уплотняемом верхнем слое основания) в проекте основания следует приводить характеристики грунта как в его естественном состоянии (в котловане, карьере), так и после уплотнения.

Для указанных целей должны определяться следующие характеристики:

а) номенклатурный вид грунта (песчаного — по крупности, глинистого — по числу пластичности, консистенции, просадочности, на-бухаемости и пр.);

б) объемный вес грунта, в том числе при оптимальной влажности уплотнения, объемный вес скелета грунта, а также коэффициента пористости грунта;

в) угол внутреннего трения, удельное сцепление и модуль деформации грунта.

3.191. Допускается прочностные характеристики уплотняемого грунта в проекте не указывать и ограничиваться назначением необходимой величины объемного веса глинистого грунта при оптимальной влажности уплотнения Wопт и объемного веса скелета песчаного грунта, если;

Fш — площадь подошвы штампа.

При проектировании фундаментов на рыхлых песках следует учитывать, что замачивание этих грунтов, а также различные динамические воздействия, в том числе сейсмические, могут привести к существенному увеличению осадок основания. В таких условиях для прогноза осадок формула (3.43) неприменима и возможные деформации основания должны определяться специальными исследованиями.

3.195. При значительной величине ожидаемых осадок и просадок основания, сложенного рыхлыми песками, или при возможности динамического на него воздействия следует предусматривать мероприятия по своевременному, до возведения здания или сооружения, уменьшению деформируемости основания (путем уплотнения, водо-понижения, замачивания, закрепления, замены на плотный грунт и пр.) или же переходить на свайные фундаменты. Без указанных мероприятий устройство фундаментов на рыхлых песках и тем более в сейсмических районах не должно быть допущено. В необходимых случаях должны предусматриваться мероприятия по уменьшению чувствительности зданий и сооружений к неравномерным деформациям.

3.196(3.56). Расчетное давление на основание R, вычисленное по формуле 3.38 (17), может быть повышено в 1,2 раза, если определенные расчетом деформации основания при давлении R не превосходят 40% предельно допустимых величин, установленных в соответствии с требованиями пп. 3.63—3.69 настоящей главы (пп. 3.264—3.283 Рук.). При этом повышенное давление не должно вызывать деформации основания более 50% предельно допустимых и превышать величину давления из условий расчета оснований по несущей способности в соответствии с требованиями пп. 3.72— 3.81 настоящей главы (пп. 3.291—3.316 Рук.).

3.197. Возможность повышения расчетного давления на грунты основания R против получаемого по формуле (3.38) (17) относится преимущественно к случаям, когда основание сложено песчаными грунтами (кроме рыхлых), а также глинистыми твердой и полутвердой консистенции, если при этом фундаменты имеют относительно небольшие размеры (до 20—30 м2).

Повышение расчетного давления п. 3.196(3.56) недопустимо, если размеры фундамента определены, исходя из проверки подстилающего слоя по п. 3.218(3.62).

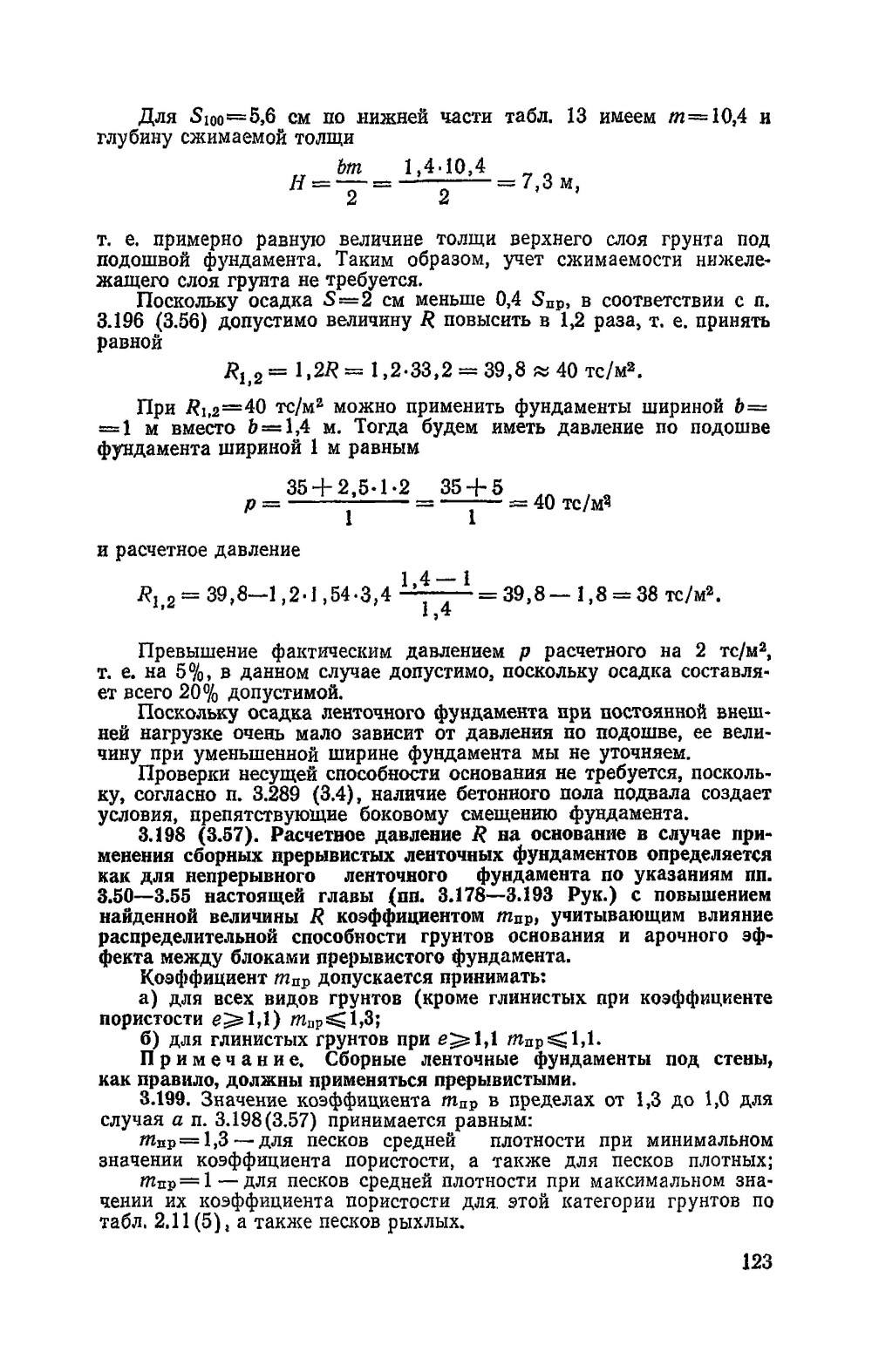

Пример определения допустимости повышения расчетного давления на 20% вследствие малой величины осадок.



Общие данные

Здание крупнопанельное высотой 9 этажей с поперечными и продольными несущими стенами. Междуэтажные перекрытия опираются на стены по всему контуру. Вследствие этого здание по п. 3.182 может быть отнесено к зданию с жесткой конструктивной схемой. Отношение длины здания к его высоте равно 1,5 (относительная длина здания).

Величину предельно допустимой средней осадки оснований фундаментов рассматриваемого здания принимаем по поз. 3.1 табл. 3.37 (18) равной 10 см.
ундаменты проектируются ленточные с глубиной заложения, назначенной по конструктивным соображениям равной h= 1,7 м, считая от уровня планировки срезкой. Предусмотрен подвал шириной

Для песков средней плотности при промежуточных значениях коэффициента пористости между максимальными и минимальными его значениями по табл. 2.11(5) коэффициент mпр принимается по интерполяции.

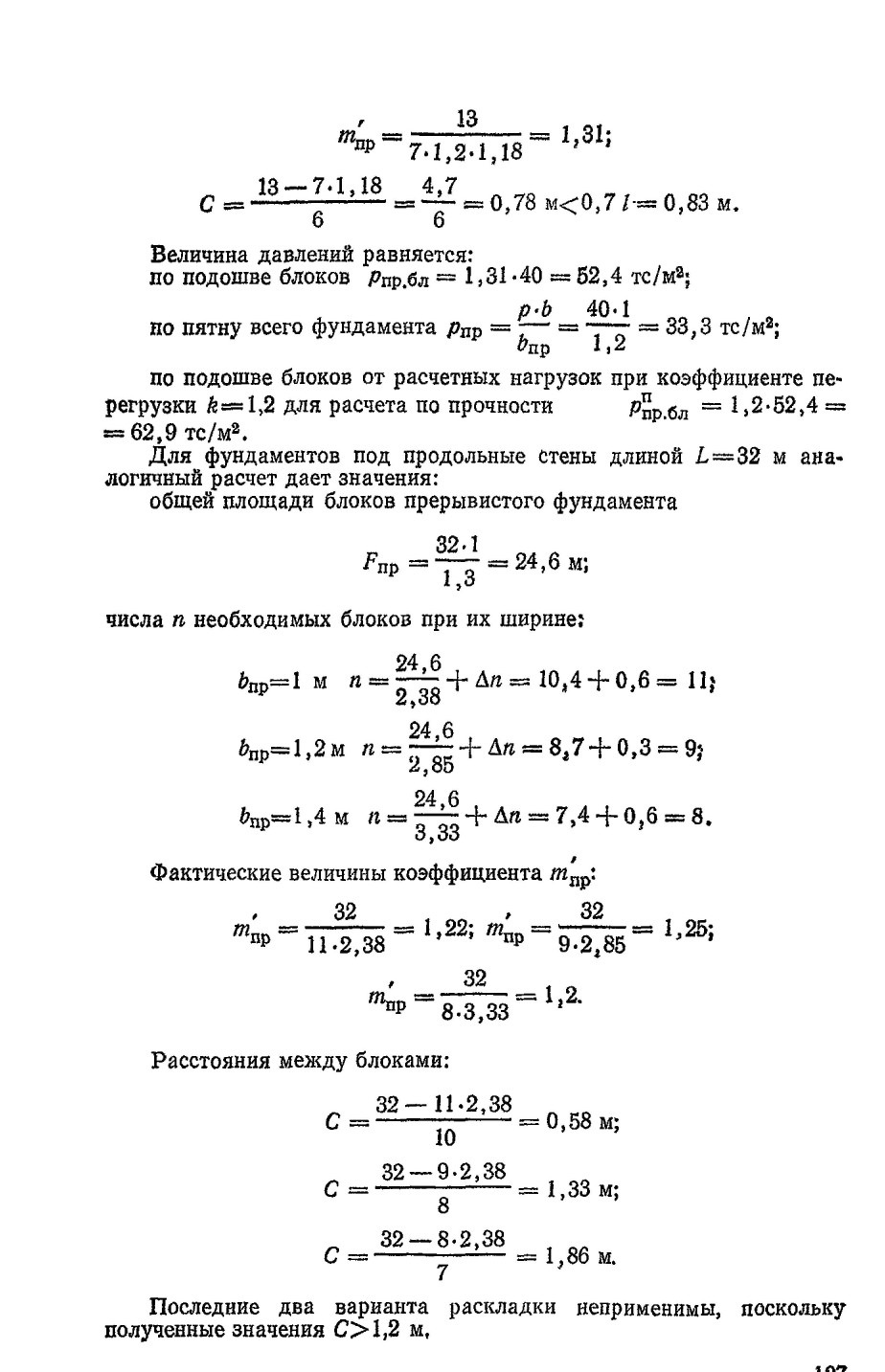

Пример определения размеров блоков прерывистого фундамента и их раскладки

Крупнопанельное здание высотой 9 этажей имеет ленточные фундаменты поперечные длиной L=13 м и продольные — L=32 м. Ширина фундаментов b=1 м. Нагрузка по подошве фундамента для

3.207(3.58). При необходимости увеличения нагрузок на основание существующих здании и сооружении (при надстройках, реконструкции, установке более тяжелого оборудования и пр.) расчетные давления на основания должны приниматься в соответствии с фактическими данными о виде, состоянии и физико-механических свойствах грунтов основания, с учетом типа и состояния фундаментов и надфундаментных конструкций здания и сооружения и продолжительности их эксплуатации с оценкой ожидаемой и допустимой величины дополнительных осадок при увеличении нагрузок на фундаменты.

Если величина нового расчетного давления на грунты основания окажется недостаточной для восприятия новых нагрузок, то должны быть предусмотрены мероприятия по усилению основания, фундаментов, надфундаментных конструкций или по ограничению величины новых нагрузок.

3.208. Исследования показали, что давления на грунт от эксплуатируемых зданий и сооружений после стабилизации осадок могут быть существенно повышены, если эти здания и сооружения не имеют осадочных деформаций.

Увеличение нагрузок на основания эксплуатируемых зданий и сооружений, которые могут возникнуть при реконструкции, надстройке, капитальном ремонте и пр., допускается в таких размерах, при которых дополнительные осадки не нарушат эксплуатационную пригодность зданий и сооружений, а также прочность и сохранность конструкций.

Не допускается увеличение нагрузок без принятия соответствующих конструктивных мероприятий, если конструкции здания или сооружения находятся в неудовлетворительном по сохранности состоянии и имеют трещины и другие дефекты.

Не рекомендуется увеличение нагрузок на здания и сооружения, возведенные на насыпных грунтах и грунтах с растительными остатками.

3.209. Решение о допустимости и величине дополнительных нагрузок на основание, а также необходимых усилительных мероприятиях принимается проектной организацией на основе технического обследования конструкций и инженерно-технологических исследований.

Важно установить, какого размера и под какими частями здания или сооружения происходили осадки основания в процессе строительства и после его окончания и когда они затухли; какие возникали при этом деформации верхних конструкций и прекратилось ли их развитие; какие предпринимались ремонтно-укрепительные мероприятия, в том числе рихтовка крановых путей и другого оборудования.

При наличии осадочных деформаций следует установить маяки и в случае их разрыва организовать наблюдение за осадками.

Дополнительные инженерно-геологические исследования при отсутствии достаточных материалов изысканий, выполненных при первоначальном проектировании ранее построенного здания или сооружения, должны выполняться в соответствии с требованиями действующих нормативных документов, как при новом проектировании.

При проведении изысканий необходимо установить, не произошло ли существенного изменения геологических и гидрогеологических условий под реконструируемым зданием или сооружением.

При этом около существующих фундаментов должны быть отрыты шурфы для уточнения размеров фундаментов, их состояния и для проведения исследований и испытаний грунтов на уровне подошвы фундаментов и ниже ее на 0,5—1 м.

Шурфы должны отрываться как с наружной, так и с внутренней стороны фундаментов. Рекомендуется намечать расположение шурфов с таким расчетом, чтобы они находились вблизи наиболее нагруженных фундаментов или подлежащих наибольшему дополнительному нагружению. Исследуются также грунты и фундаменты, над которыми наблюдаются в верхних конструкциях какие-либо дефекты.

Расчет дополнительных осадок оснований отдельных фундаментов допускается выполнять на дополнительную величину давления, возникающую при увеличении нагрузок на фундаменты, если установлено, что осадки от ранее существовавших нагрузок полностью стабилизировались.

3.210(3.60). Давление на грунт у края подошвы внецентренно-нагруженного фундамента (вычисленное в предположении линейного распределения давления под подошвой фундамента) при нагрузках, принимаемых для расчета оснований по деформациям [см. п.3.7 настоящей главы (п. 3.37 Рук.)], должно определяться, как правило, с учетом заглубления фундамента в грунт, жесткости соединения фундамента с надфундаментной конструкцией и жесткости этой конструкции. При этом величина краевого давления при действии изгибающего момента вдоль каждой оси фундамента не должна превышать 1,2 R и в угловой точке—-1,5R (здесь R —расчетное давление на основание, определяемое в соответствии с требованиями пп. 3.50—3.54 настоящей главы (пп. 3.178—3.187 Рук.).

Примечание. При расчете оснований фундаментов мостов на внецентренную нагрузку следует руководствоваться требованиями главы СНиП по проектированию мостов и труб.

3.212. Влияние на краевые давления жесткости соединения фундамента с надфундаментной конструкцией и жесткости самой конструкции определяется на основе расчета этих конструкций с учетом сжимаемости основания.

3.213. При расчете внецентренно-нагруженных фундаментов помимо трапециевидных эпюр давлений могут быть допущены и треугольные, в том числе укороченной длины, обозначающие краевой отрыв подошвы фундамента от грунта при относительном эксцентриситете равнодействующей более 1/6 (рис. 3.17).

Для фундаментов колонн зданий, оборудованных мостовыми кранами грузоподъемностью 75 тс и выше, а также для фундаментов колонн открытых крановых эстакад при кранах грузоподъемностью свыше 15 тс, для труб, домен и других сооружений башенного типа или при величине расчетного давления на основание фундаментов

содержание      ..      1      2      3      ..
