3.5 Установка атмосферно-вакуумной перегонки
нефтяного сырья (нефти, газового конденсата, их смесей)
3.5.1 Атмосферно-вакуумные установки по перегонке нефти (газового
конденсата) (АВТ)
Современные технологии и аппаратурное оформление позволяют
минимизировать воздействие установок АВТ на окружающую среду. Основным
источником выбросов в атмосферу являются дымовые трубы нагревательных
печей, а также факельные установки. Краткая характеристика других видов
воздействия на окружающую среду установок АВТ приведена в таблице 3.46.
Таблица 3.46 - Воздействие на окружающую среду
установок АВТ
Вид загрязнения
Краткая характеристика
Выбросы в атмосферу
Источниками выбросов загрязняющих веществ в атмосферу при
нормальной работе установки являются:
-
дымовые трубы печей;
-
неплотности оборудования, фланцев, арматуры, пробоотборных
устройств, емкостное оборудование
Шумовое воздействие
Источниками акустического воздействия являются:
-
печное оборудование;
-
насосное оборудование;
-
аппараты воздушного охлаждения.
Вид загрязнения
Краткая характеристика
Водные стоки
Стоки с ЭЛОУ, нейтрализованные кислые стоки, производственные
стоки, дождевые стоки с застроенной территории, содержащие
нефтепродукты и химические реагенты, направляются на очистные
сооружения.
Отходы
-
коксовые массы отработанные, загрязненные минеральными маслами
(удаляются паровоздушным выжигом кокса из змеевиком печей);
-
шлам очистки трубопроводов и емкостей от нефти;
-
отработанные масла, ртутные лампы, ветоши;
-
бытовой мусор.
Отходы направляются на нейтрализацию и утилизацию на
специализированные предприятия.
Материальный баланс установки АВТ зависит от
перерабатываемого сырья и требуемого ассортимента и качества продуктов.

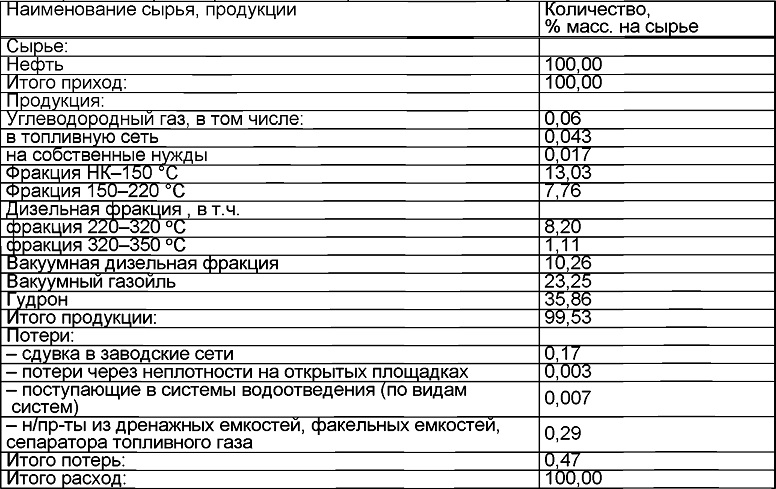

Ориентировочный материальный баланс приведен в таблице 3.47.
Таблица 3.47 - Ориентировочный материальный баланс
установки АВТ

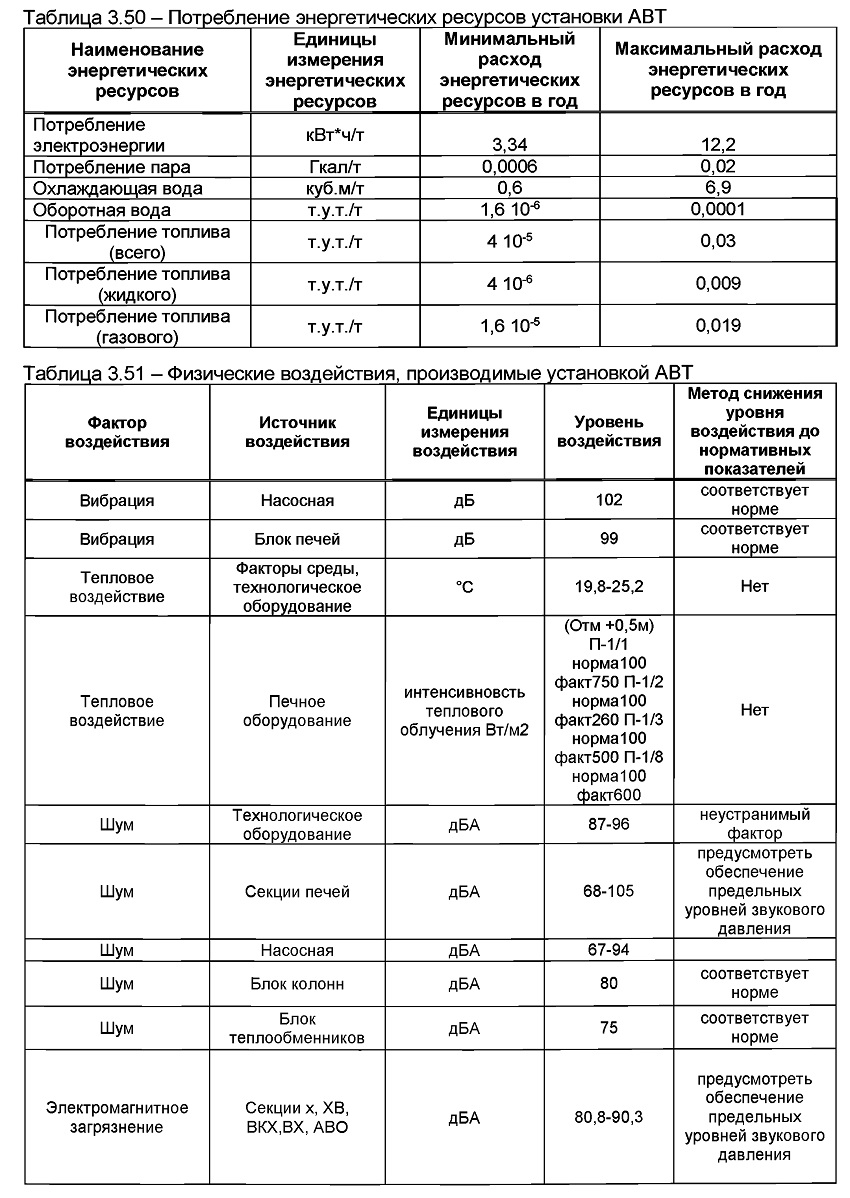

Потребление энергоресурсов и реагентов зависит от
состава сырья, рекуперации тепла и уровня используемых технологий и
оборудования.

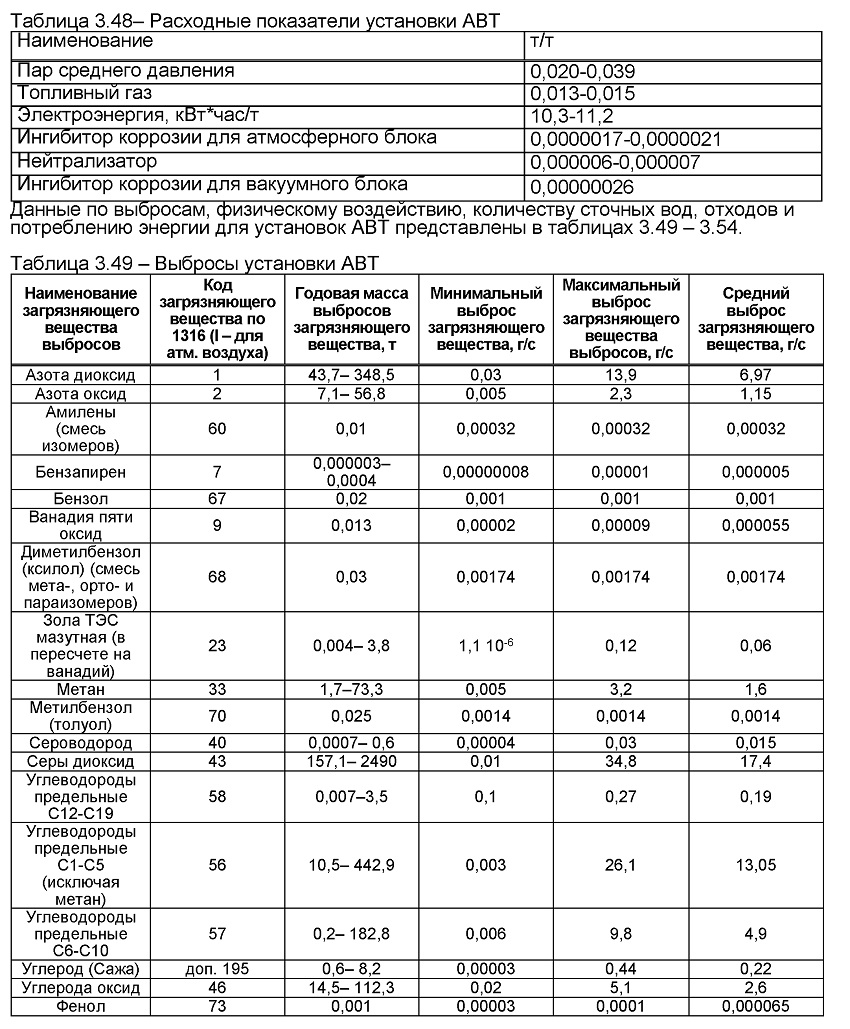

В таблице 3.48 приведены средние расходные
показатели установки АВТ.

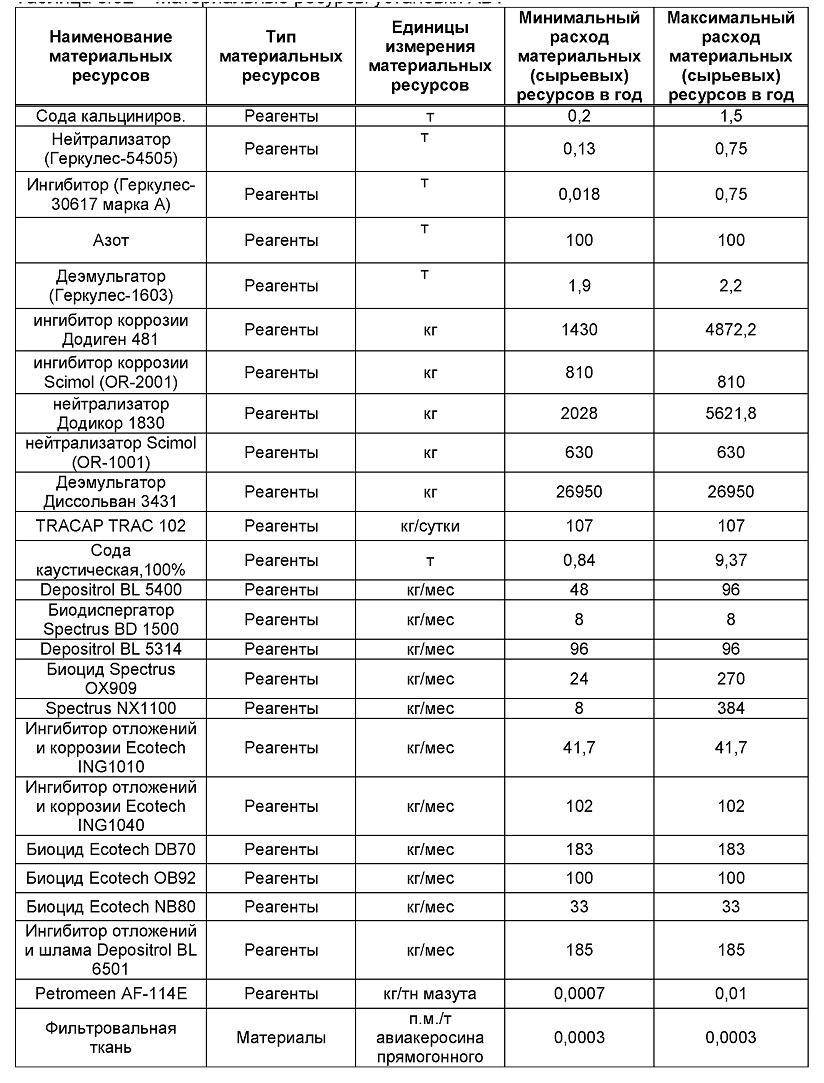

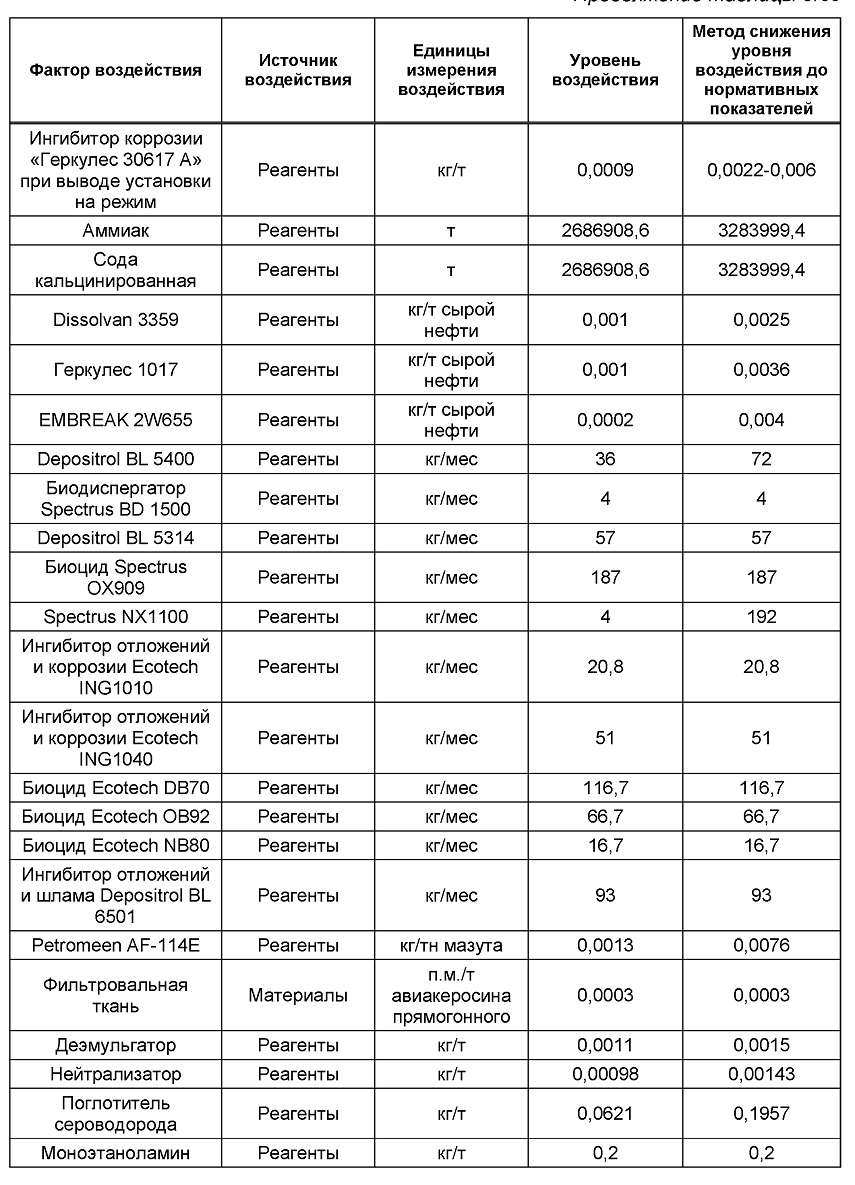

Таблица 3.52 - Материальные ресурсы установки АВТ
3.5.2 Комплексные установки атмосферно-вакуумной
перегонки нефти (газового конденсата) (ЭЛОУ-АВТ)
Основные виды загрязнений от установки ЭЛОУ-АВТ представлены в таблице
Таблица
3.55 - Виды загрязнений от установки ЭЛОУ-АВТ
Вид загрязнения
Краткая характеристика
Выбросы в атмосферу
Источниками выбросов загрязняющих веществ в атмосферу при
нормальной работе установки являются:
Стоки с ЭЛОУ, нейтрализованные кислые стоки, производственные
стоки, дождевые стоки с застроенной территории, содержащие
нефтепродукты и химические реагенты, направляются на очистные
сооружения.
Отходы
-
коксовые массы отработанные, загрязненные минеральными маслами
(удаляются паровоздушным выжигом кокса из змеевиком печей);
-
шлам очистки трубопроводов и емкостей от нефти;
-
отработанные масла, ртутные лампы, ветоши;
-
бытовой мусор.
Отходы направляются на нейтрализацию и утилизацию на
специализированные предприятия.
Материальный баланс установки зависит как от
перерабатываемого сырья, так и от требуемых продуктов и их качества.
Ориентировочный матбаланс приведен в таблице 3.55.
Таблица 3.55 - Материальный баланс установки ЭЛОУ-АВТ
Наименование сырья, продукции
Количество,
% масс, на сырье
Сырье:
Нефть
100,00
Итого приход:
100,00
Продукция:
Углеводородный газ, в том числе:
0,06
в топливную сеть
0,043
на собственные нужды
0,017
Фракция НК-150 ч;
13,03
Фракция 150-220 °С
7,76
Дизельная фракция , в т.ч.
с
)ракция 220-320 °С
8,20
с
)ракция 320-350 °С
1,11
Вакуумная дизельная фракция
10,26
Вакуумный газойль
23,25
Гудрон
35,86
Итого продукции:
99,53
Потери:
- сдувка в заводские сети
0,17
- потери через неплотности на открытых площадках
0,003
- поступающие в системы водоотведения (по видам систем)
0,007
- н/пр-ты из дренажных емкостей, факельных емкостей, сепаратора
топливного газа
0,29
Итого потерь:
0,47
Итого расход:
100,00
Данные

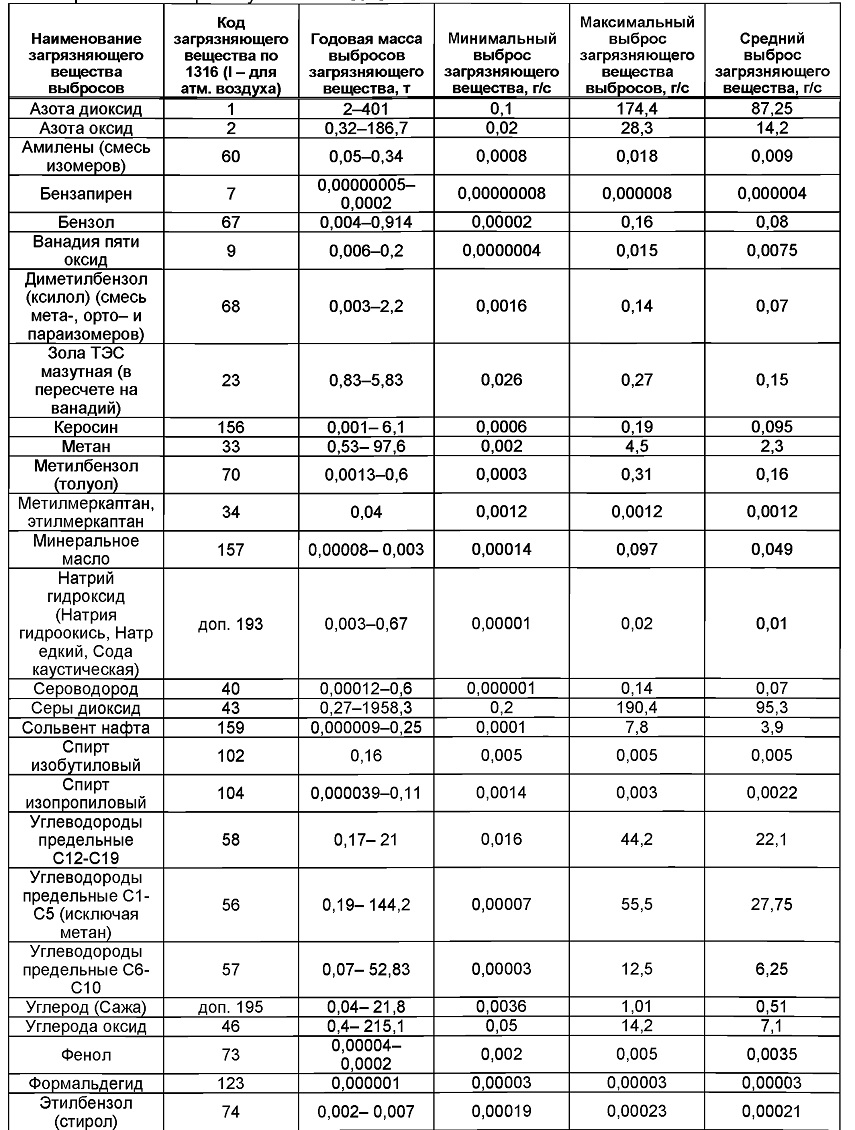

по выбросам для установок ЭЛОУ-АВТ представлены в таблице 3.57.
Таблица 3.57 - Выбросы установки ЭЛОУ-АВТ

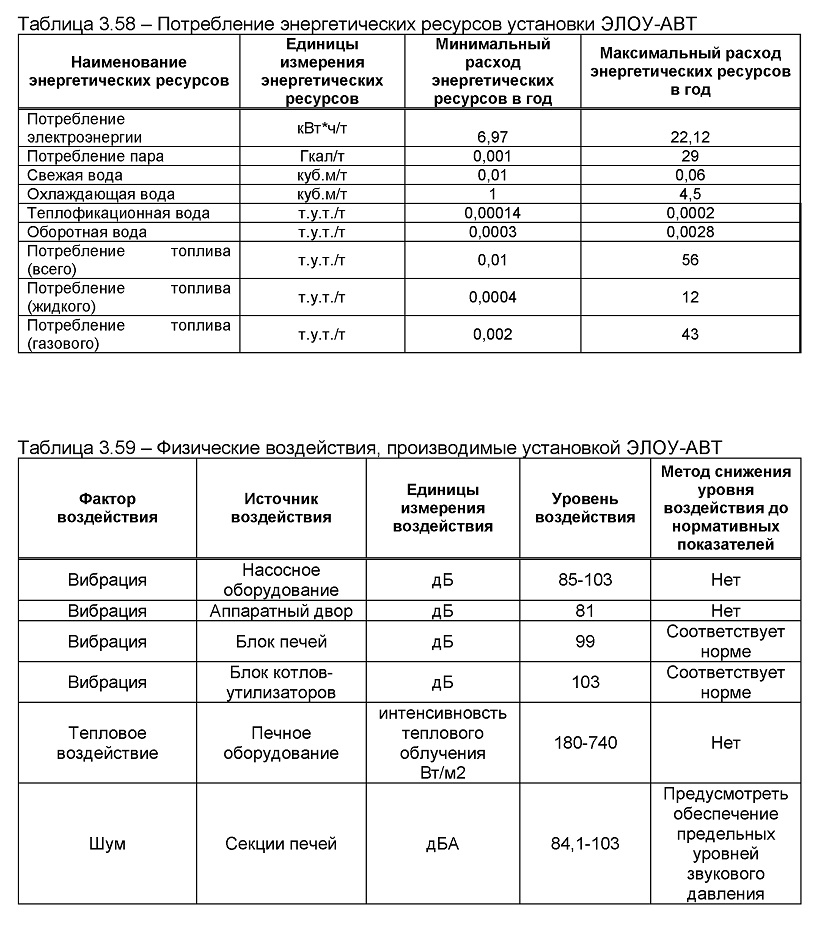

Расходные показатели установки ЭЛОУ-АВТ приведены в
таблице 3.58. В отличие от аналогичных показателей для установки АВТ,
увеличивается
энергопотребление на электродегидраторы блока ЭЛОУ
и учитывается соответствующий расход деминерализованной воды.

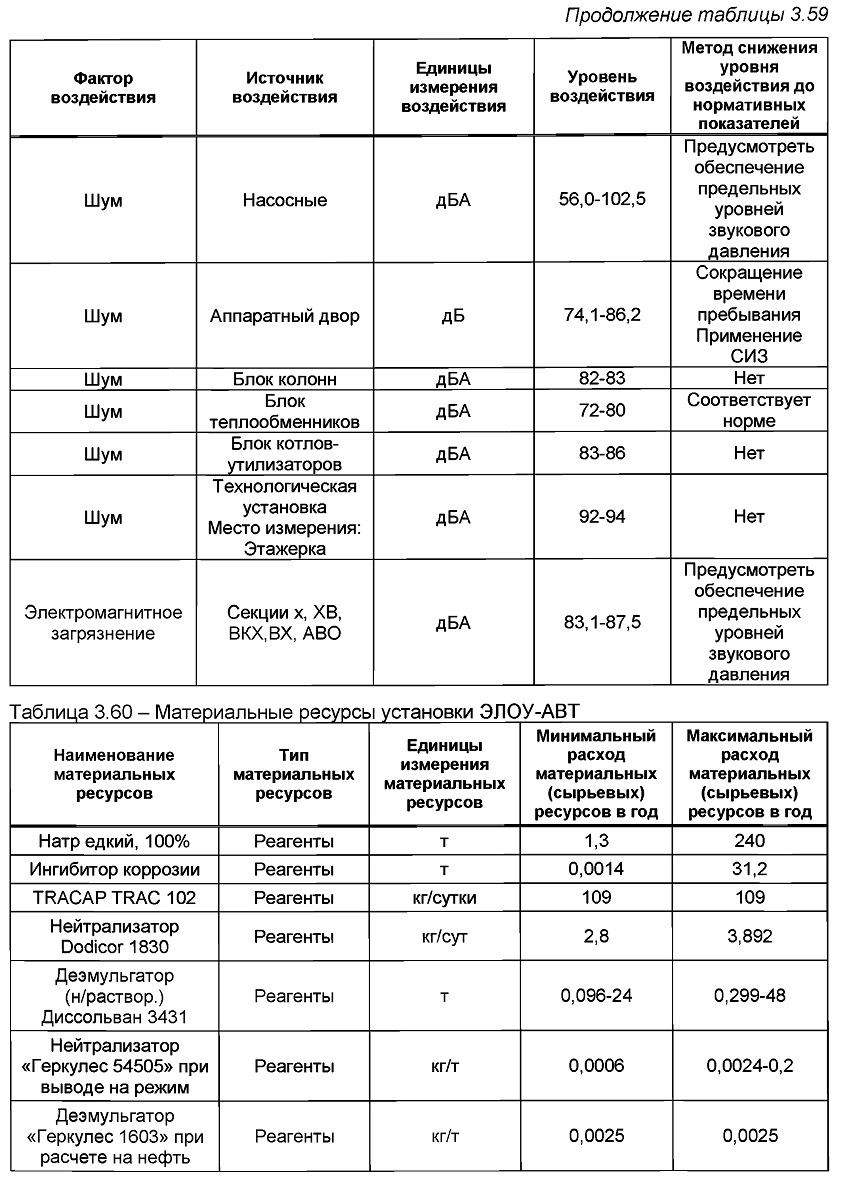

Данные по физическому воздействию, количеству сточных вод, отходов и и
материальным ресурсам для установок ЭЛОУ-АВТ представлены в таблицах
3.59 -3.62.
Таблица 3.61 - Отходы установки ЭЛОУ-АВТ
Наименование
отхода
Источник
образования
отходов
Код отхода по ФККО
Класс опасност и отхода для ОС
Масса образовани я отхода в референтно м году, т
Наименование способа утилизации (вторичное использование ) или
обезвреживани я отхода
Отходы
минеральных
масел
индустриальных
Отработанное масло насосов
40613001313
3
0,048-3,44
Вторичное
использование
Шлам очистки трубопроводов и емкостей от нефти и нефтепродуктов
Емкости,
аппараты,
резервуары
91120002393
3
7,19-29,3
Нет
Песок, загрязненный нефтью или нефтепродуктом (содержание нефти
или нефтепродукта менее 15%)
Территория
установок
91920102394
4
0,41-1,25
Нет
Отходы синтетических и полусинтетическ их масел индустриальных
Установка
ЭЛОУ-АВТ-12
41320001314
3
1
Передача на утилизацию другой организации
Щелочь отработанная при очистке углеводородного сырья от
меркаптанов и сероводорода
Щелочная очистка углеводородны х фракций от меркаптанов и
сероводорода
30820401103
3
180
Нет
Отходы смеси затвердевших разнородных пластмасс
Растаривание
реагентов
571099000100
4
4
0,123
Нет
Масла
турбинные
отработанные
Замена масел в насоснокомпрессорно м и станочном оборудовании
541002120203
3
3
0,708
Передача на утилизацию другой организации

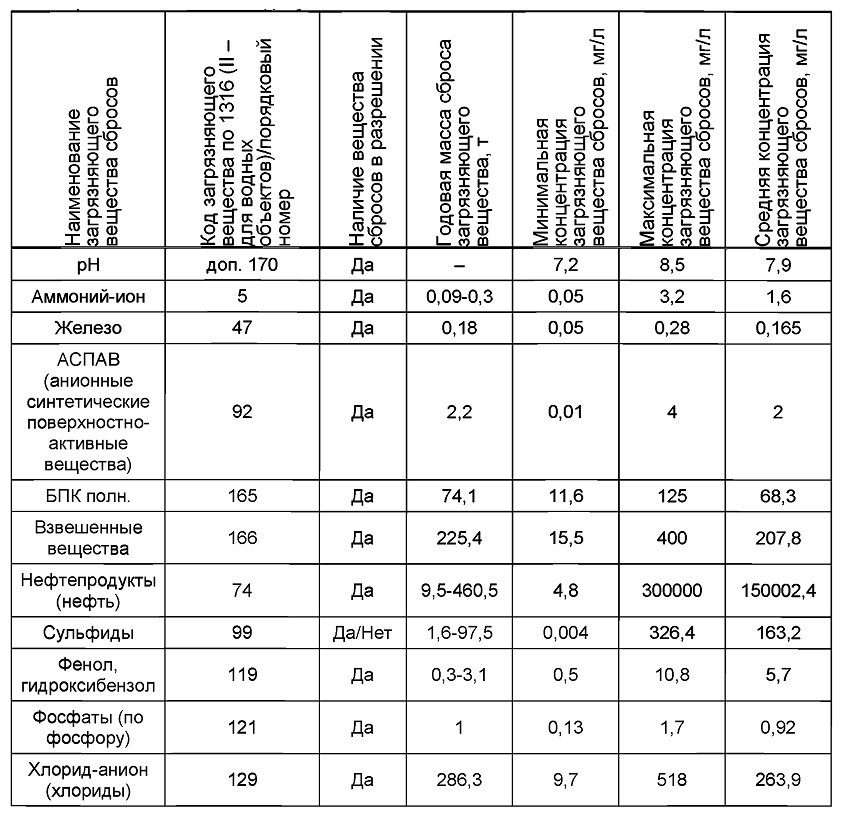

Таблица 3.62 - Сточные воды установки ЭЛОУ-АВТ
3.5.3 Комплексные установки атмосферно-вакуумной
перегонки нефти (газового конденсата) с блоком вторичной перегонки
дистиллятных фракций

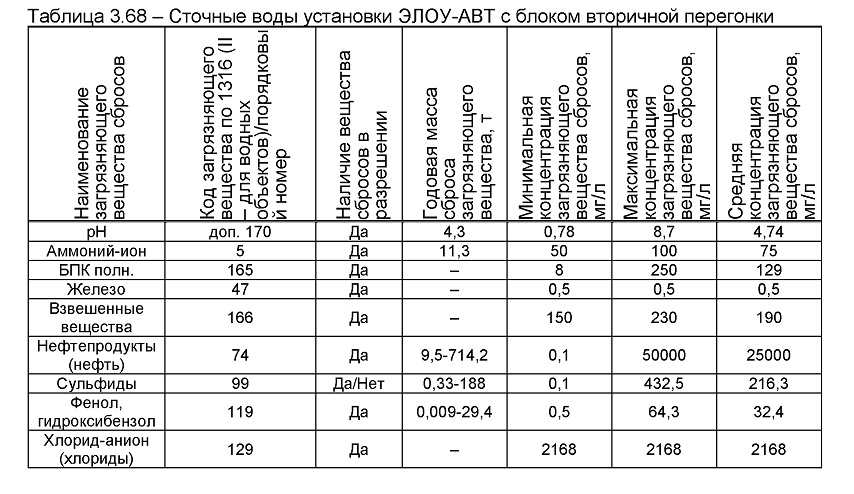

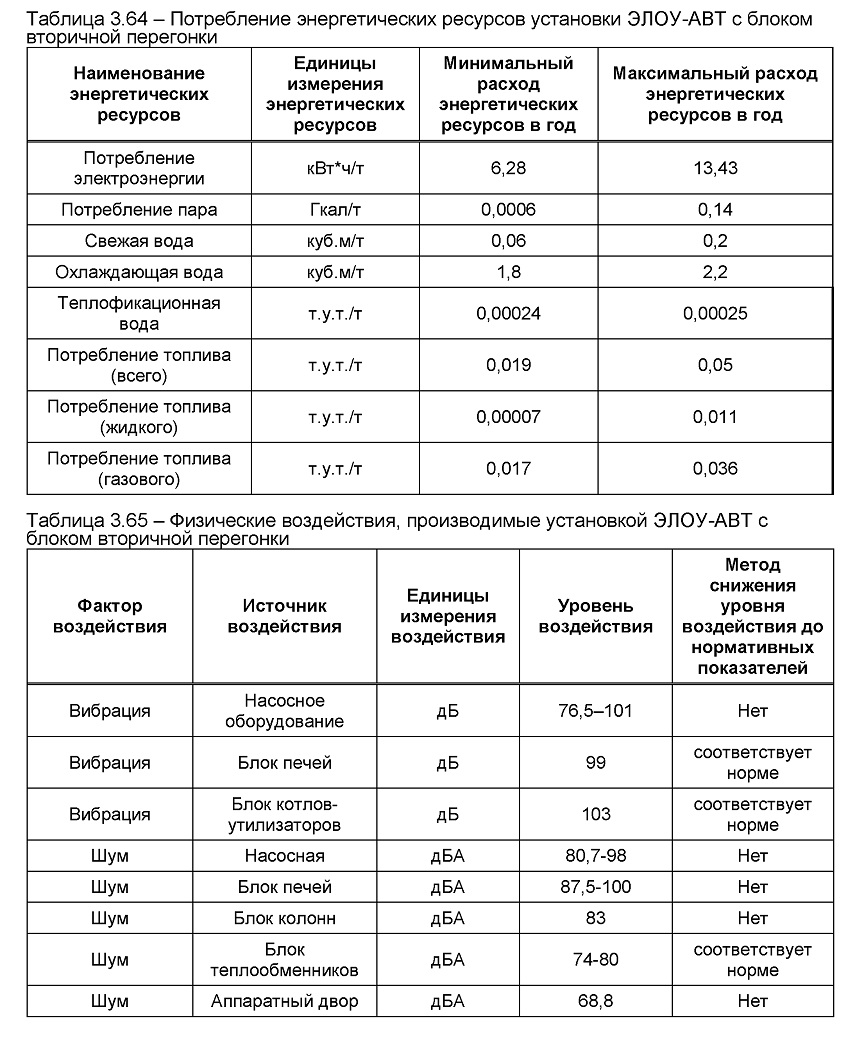

Данные по выбросам, физическому воздействию, количеству сточных вод,
отходов и потреблению энергии для установок ЭЛОУ-АВТ с блоком вторичной
перегонки представлены в таблицах 3.63 - 3.68.
Таблица 3.63 - Выбросы установки ЭЛОУ-АВТ с блоком
вторичной перегонки
Наименование
загрязняющего
вещества
выбросов
Код загрязняюще го вещества по 1316 (I - для атм. воздуха)
Г одовая масса выбросов загрязняющего вещества, т
Минимальный выброс загрязняющего вещества, г/с
Максимальный
выброс
загрязняющего
вещества
выбросов,
г/с
Средний выброс загрязняющего вещества, г/с
Азота диоксид
1
117,5- 603,4
2,2
19,1
10,7
Азота оксид
2
19,2- 98
0,36
3,1
1,73
Амилены (смесь изомеров)
60
0,28-0,9
0,009
0,03
0,02
Аммиак
4
0,008-0,01
0,0004
0,0007
0,0006
Бензапирен
7
0,00007-0,001
0,0000001
0,00004
0,00002
Бензол
67
0,45-3,3
0,02
0,1
0,06
Ванадия пяти оксид
9
1,06
0,029
0,032
0,03
Диметилбензол (ксилол) (смесь мета-, орто- и параизомеров)
