Товарно-сырьевой парк на нефтеперерабатывающих заводах

2.31 Товарно-сырьевой парк на нефтеперерабатывающих заводах

2.31.1 Резервуары хранения нефти и нефтепродуктов

Резервуары используются для хранения нефти и нефтепродуктов на НПЗ. Резервуары делят на:

• резервуары вертикальные;

• резервуары горизонтальные.

Вертикальные цилиндрические резервуары имеют днище, стенку, крышу, эксплуатационное оборудование. В них хранятся нефтепродукты при малой их оборачиваемости (10-12 раз в год). При большей оборачиваемости нефтепродуктов применяются резервуары с плавающей крышей и понтоном.

Вертикальные резервуары применяют для хранения легковоспламеняющихся жидкостей (например, бензина) при объемах до 20000 м3; для хранения горючих жидкостей - до 50000 м3.

Объем вертикальных цилиндрических резервуаров колеблется от 100 до 50000 м3 и более.

В зависимости от объема и места расположения вертикальные резервуары подразделяются на три класса:

класс I- особо опасные резервуары: объемами 10000 м3 и более, а также резервуары объемами 5000 м3 и более, расположенные непосредственно по берегам рек, крупных водоемов и в черте городской застройки;

класс II - резервуары повышенной опасности: объемами от 5000 до 10000 м3;

класс III - опасные резервуары: объемами от 100 до 5000 м3.

Выбросы

Основные потери нефти и нефтепродуктов на предприятиях, связанных с добычей, переработкой, транспортировкой и хранением нефти и нефтепродуктов, складываются из потерь от испарения в резервуарах и утечек через неплотности соединений оборудования. Основными видами потерь от испарения в резервуарах являются «большие» и «малые» дыхания.

«Большие дыхания» происходят при заполнении резервуара нефтью или нефтепродуктами, в результате чего из газового пространства вытесняется в атмосферу паровоздушная смесь.

«Малые дыхания» возникают за счет ежесуточных колебаний температуры и барометрического давления наружного воздуха, а, следовательно, и колебания давления в газовом пространстве резервуара.

Методы сокращения потерь нефтепродуктов можно разделить на пять групп:

• сокращение объема газового пространства. Это достигается в резервуарах с плавающими крышами (рисунок 2.100) и понтонами (рисунок 2.101).

Понтон представляет собой полый диск. В таких резервуарах потери от испарения сокращаются до 90%. В резервуарах с плавающей крышей почти полностью отсутствует газовое пространство, и, таким образом, предотвращаются потери от больших и малых дыханий;

• хранение под избыточным давлением в резервуарах, рассчитанных на это;

• уменьшение амплитуды колебаний температуры газового пространства резервуара (тепловая изоляция, охлаждение водой в летнее время и подземное хранение);

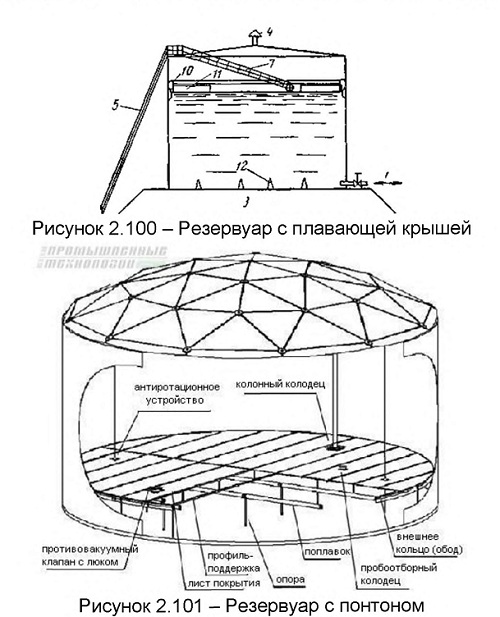

Рисунок 2.100 - Резервуар с плавающей крышей
Рисунок 2.101 - Резервуар с понтоном

• улавливание паров, уходящих из резервуара. Наибольшее распространение получила газоуравнительная система (рисунок 2.102),

представляющая собой сеть газопроводов, соединяющих через огневые

предохранители газовые пространства резервуаров между собой.

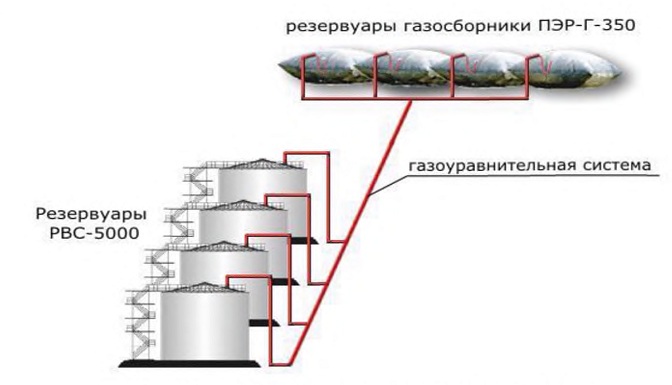

Рисунок 2.102 - Газоуравнительная система

2.31.2 Системы слива и налива сырья и товарных продуктов

Нефть на НПЗ подают в железнодорожных цистернах маршрутами, грузоподъемность которых определяется путевым развитием и пропускной способностью сети железных дорог. Для перевозки нефти используются цистерны различных типов - четырех-, шести- и восьмиосные. От соотношения в маршруте цистерн разных типов зависит длина маршрута. Длина маршрута достигает 720 м, а грузоподъемность - 3900 т.

Перевалка жидких продуктов осуществляется с помощью специального оборудования - установок слива/налива. На вновь строящихся НПЗ проектируют для приема нефти двухсторонние сливные эстакады длиной 360 м, вдоль которых устанавливают состав после его расцепки на две части. С целью более полного использования территории и уменьшения капитальных и эксплуатационных затрат практикуется оснащение железнодорожных эстакад устройствами для слива нефти и налива нефтепродуктов - мазута или дизельного топлива. На рисунке 2.103 изображена комбинированная двухсторонняя железнодорожная эстакада для слива нефти и налива темных нефтепродуктов.

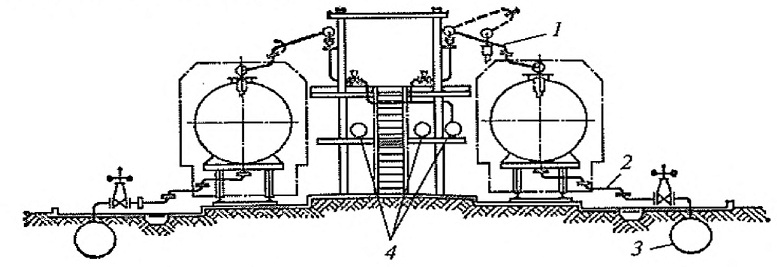

Рисунок 2.103 - Комбинированная двухсторонняя железнодорожная эстакада для слива нефти и налива темных нефтепродуктов:
1 - наливной стояк; 2 - установка нижнего слива нефти; 3 - коллектор слива нефти; 4 - коллекторы темных нефтепродуктов

Цистерны для перевозки нефти оснащены нижними сливными патрубками, к которым подводят и герметично присоединяют установку для нижнего слива (налива), представляющую собой систему шарнирно сочлененных труб.

Из сливной установки нефть поступает в сливной трубопровод. Ранее сливным трубопроводом нефть передавалась в резервуары, расположенные ниже отметки рельса («нулевые» резервуары).

Практика показала, что в сооружении «нулевых» резервуаров и заглубленных насосных нет необходимости. Следует предусматривать поступление нефти от сливных приборов к насосам, расположенным на поверхности земли через сливную буферную емкость вместимостью 100-200 м3. Однако при этом особое внимание необходимо уделять расчету гидравлических сопротивлений сливного трубопровода, учитывать всасывающую способность сырьевого насоса.

В зимнее время для разогрева нефти в цистернах предусматривают паровые гидромеханические подогреватели, электрогрелки, погружные змеевиковые подогреватели, а также системы циркуляционного разогрева, сущность работы которых заключается в том, что холодный продукт, забираемый из цистерны, подогревается в специальном теплообменнике и в горячем состоянии возвращается в цистерну. Учитывая недостаточную эффективность вышеупомянутых способов непрямого разогрева, в проектах следует также предусматривать подачу в цистерны острого пара.

Для сокращения выделений углеводородов в атмосферу при наливных операциях железнодорожные и автомобильные эстакады оснащают системами герметизации. В состав товарно-сырьевых цехов включают железнодорожные эстакады тактового налива в комплекте с установкой рекуперации паров. Наливные эстакады галерейного типа дооборудуют стояками с герметизирующими крышками и вентиляторами для подачи газовоздушной смеси на установку рекуперации паров, проектируют также сами установки рекуперации паров.

2.31.3 Технология пропарки и подготовки цистерн

Для подготовки цистерн под налив и ремонта цистерн предназначены промывочно-пропарочные станции (ППС), которые проектируют в составе НПЗ и НХЗ.

На ППС предусматривается проведение следующих операций: удаление остатка светлых нефтепродуктов; пропарка котлов цистерн с одновременным сливом остатков темных нефтепродуктов; промывка горячей водой внутренних стенок котлов цистерн; удаление промывочных вод с помощью вакуумных установок; дегазация котлов цистерн вентиляционной установкой; обезвоживание слитых остатков темных нефтепродуктов; очистка сточных вод.

Пропарка производится паром под давлением 0,5-0,6 МПа.

Промывка котлов цистерн производится горячей водой при температуре 70-90° С и давлением 12-16 МПа механическими приборами ММПУ-25.

Для промывки цистерн используется замкнутый цикл водопотребления. При обработке цистерн на эстакадах промывочная вода вместе с нефтеостатками сливается через нижний сливной прибор в лотки. Из лотков смесь воды с нефтеостатками поступает в резервуары для обезвоживания. Затем отстоявшаяся вода перекачивается в нефтеловушку, где происходит окончательная очистка воды. Очищенная вода повторно подается на эстакады для промывки цистерн.
