Системы охлаждения нефтеперерабатывающих заводов

2.26 Системы охлаждения нефтеперерабатывающих заводов

2.26.1 Системы очистки охлаждающей воды и дозирования реагентов оборотной воды

Технологические процессы, применяемые на НПЗ, проводятся при повышенных температурах. Все тепло, подводимое в результате сжигания топлива, потребления пара или выжигания кокса, должно отводиться с помощью той или иной системы охлаждения, одной из которых является система водяного охлаждения. Остальные системы реализуются посредством охлаждения воздухом или теплообмена с другими потоками.

На переработку 1т нефти расходуется 30-60 м3воды, а при комплексной переработке нефти и газа с изготовлением синтетических продуктов этот расход достигает 90 - 120 м3.

Основное количество воды расходуется на охлаждение нефтепродуктов, технологических аппаратов и машин. Вода при этом только нагревается до 45°С, а не загрязняется, и лишь при неисправности аппаратуры, неплотности фланцевых соединений и т.д. в воду может попадать некоторое количество нефтепродуктов. Отработавшая охлаждающая вода относится к группе условно чистых вод; после охлаждения она должна быть полностью использована для оборотного водоснабжения. Очистка оборотной воды производится на локальных установках.

Системы оборотного водоснабжения подразделяют на открытые, где вода охлаждается путем контакта с воздухом в градирнях, брызгальных бассейнах или прудах-охладителях, и закрытые, где оборотная вода не имеет непосредственного контакта с атмосферным воздухом и охлаждается в аппаратах воздушного охлаждения и других системах. Применяют также системы оборотного водоснабжения, представляющие собой комбинацию закрытых и открытых.

Для того, чтобы локализовать распространение просочившихся в оборотную воду веществ и тем самым предотвратить загрязнение и коррозионное разрушение всей холодильной аппаратуры на НПЗ и НХЗ проектируются обособленные системы оборотного водоснабжения.

На предприятиях должны предусматриваться следующие системы оборотного водоснабжения:

- первая система водоснабжения - для аппаратов, охлаждающих или конденсирующих продукты, которые при нормальном или аварийном состоянии при атмосферном давлении находятся в жидком состоянии;

- вторая система водоснабжения - для аппаратов, охлаждающих или конденсирующих продукты, которые при нормальном или аварийном состоянии при атмосферном давлении находятся в газообразном состоянии;

- вторая "а" система водоснабжения - для конденсаторов паровых турбин установок ЛК-бу, выделяется в самостоятельный оборотный цикл;

- четвертая система водоснабжения - для аппаратов, в которых возможно загрязнение охлаждающей воды парафином и жирными кислотами;

- отдельные специальные оборотные циклы для производств со специфическими веществами, которые могут загрязнять оборотную воду (серная кислота, олеум и др.), или для производств, требующих оборотную воду определенного качества в соответствии с регламентом на проектирование отдельных технологических процессов.

Блок оборотного водоснабжения состоит из: насосной, водоохладителей-градирен, нефтеотделителей (для первой и второй системы оборотного водоснабжения), установки по обработке воды для предотвращения коррозии, карбонатных отложений и биологических обрастаний холодильной аппаратуры и трубопроводов (для первой и второй систем оборотного водоснабжения).

Реагенты для обработки оборотных систем охлаждения

Реагенты этой группы позволяют решить проблемы, которые неизбежно возникают при работе практически любой оборотной системы - коррозия оборудования, отложение накипи как на теплообменных поверхностях, так и в

трубопроводах, биологическое загрязнение системы. Эти проблемы взаимосвязаны, и их решение требует комплексного подхода. Основные типы реагентов для оборотных систем:

а) комплексные ингибиторы коррозии и накипеобразования для открытых и закрытых систем;

б) биоциды;

в) промывочные реагенты.

Реагенты этой группы содержат в определенной пропорции фосфаты, фосфонаты, фосфонкарбоксилаты, силикаты, дисперсанты, комплексообразователи и другие модифицирующие компоненты. Реагенты предотвращают коррозию оборудования, образование накипи, способствуют постепенному разрушению ранее образовавшихся отложений, постепенно очищая систему от твердых отложений. Промывочные реагенты, применяемые в оборотных системах нефтепереработки, позволяют добиться оптимального эффекта для каждой отдельно взятой системы. Применяют реагенты, совместимые с биоцидной обработкой, в том числе с хлорированием и обработкой броморганическими биоцидами или солями меди. Рабочие дозы подбираются в зависимости от химического состава воды (или опытным путем) и составляют от 30 до 120 г/м3. Рабочие температуры, при которых реагенты сохраняют эффективность - до 90°С.

Довольно часто при эксплуатации оборотных систем пренебрежительно относятся к биологическому загрязнению. Тем не менее, чрезмерное развитие микроорганизмов усугубляет, а зачастую становится главной причиной отложений на поверхностях теплообменников, повышенной коррозии конструкционных материалов оборудования. Биоциды, применяемые в оборотных системах нефтепереработки, в рабочих концентрациях не токсичны для человека и животных, обладают коротким периодом разложения.

2.26.2 Охлаждающие устройства (градирни, башни)

Принцип работы градирен основан на прямом отводе тепла от воды потоком воздуха и за счет испарения части воды. Оба вида охлаждения осуществляются в режиме противотока воздуха и воды. Градирни, изготовленные из дерева, металла или бетона, для распределения потока воды по площади градирни над оросителем имеют водораспределительную систему. Водораспределитель может быть в виде системы труб с разбрызгивающими соплами или в виде лотков с вставленными на дно насадки. Часть воды при прохождении через градирню испаряется. Все механические примеси, содержащиеся в воде, задерживаются в ней, так что их концентрация постоянно растет. Во избежание этого и для предотвращения их осаждения на охлаждаемых поверхностях часть оборотной воды необходимо выводить из цикла. Кроме того, имеют место дополнительные водопотери при выносе капель воды из градирни ветром, которые называются потерями на выдувание или уносом ветром.

На начальном этапе проектирования градирни необходимо определить расчетную температуру и производительность системы, которая зависит от расчетной температуры, определяемой условиями процесса. Обычный диапазон снижения температуры в градирне составляет от 14 до 17 °С. Температура воды на входе в охлаждающий агрегат определяется условиями окружающей среды и, как правило,

находится в интервале 24-30 °С, а температура на выходе (которая зависит от типа и качества воды) - в интервале 40-46 °С. Во избежание возникновения коррозии и отложения механических примесей, максимальная температура воды в теплообменнике не должна превышать некоторого допустимого уровня.

Градирни в зависимости от способа охлаждения подразделяются:

а) мокрые градирни;

б) мокро-сухие комбинированные градирни.

Мокрые градирни получили широкое распространение среди энергоблоков в России. Принцип охлаждения заключается в распылении охлаждающей воды, поднятой на определенную высоту, и продувке образующихся струй воздухом. Распыленная вода в конечном итоге собирается в бассейне и подается насосом обратно в конденсатор. Охлаждение воды в мокрых градирнях достигается в основном за счет испарения воды и конвективного теплообмена. Мокрые градирни используются только для охлаждения промежуточного теплоносителя с поверхностным конденсатором турбины. Данное ограничение связано с предельным содержанием кислорода в основном конденсате, которое не должно превышать 20 мкг/л, а так как при обтекании воздухом охлаждающая вода неизбежно насыщается кислородом, да еще и вдобавок пылью из воздуха, то использование контактного смешивающего конденсатора исключено.

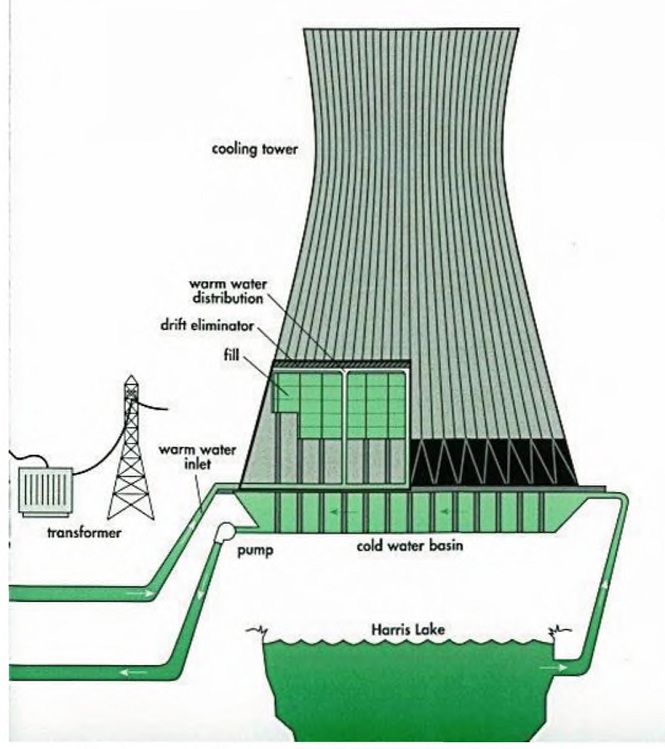

Рисунок 2.93 - Мокрые градирни

Преимущества использования мокрых градирен (рисунок 2.93). Для России, в связи с существующими проблемами коррозии и сурового климата, при производстве градирен компанией SPIG применяются следующие особые технологии защиты оборудования и сооружений:

а) применение невосприимчивого к коррозии, высоким и низким температурам запатентованного материала FRP для каркаса и обшивки градирни;

б) использование незасоряемых, долговечных и стойких к низким температурам компонентов (сопел, насадок, каплеуловителей, труб);

в) применение водоуловителей с низким капельным уносом до 0,001 %;

г) установка электродвигателей с двумя режимами работы (летний/зимний);

д) применение высокоэффективных, энергосберегающих, с пониженным уровнем шума вентиляторов с регулировкой угла атаки лопастей на зимний и летний режим;

е) мощная антиобледенительная система.
