2.7 Коксование нефтяных остатков

2.7.1 Технология замедленного коксования в необогреваемых коксовых камерах

Общие сведения о процессе

Замедленное коксование в настоящее время наиболее распространено на НПЗ. Основное количество кокса производится на этих установках. При замедленном (полунепрерывном) коксовании из гудрона малосернистой нефти получают до 25 % (мае.) электродного кокса, а из дистиллятного крекинг-остатка - около 38% (мае.) игольчатого кокса. Отличительная черта процесса: сырье нагревается в печи до 500°С, направляется в необогреваемую камеру, где находится длительное время и за счет аккумулированной им теплоты коксуется. С верха камеры удаляют потоки легких дистиллятов. После заполнения камеры коксом на 70-90% поток сырья переключают на другую камеру, а из отключенной камеры отгружают кокс.

Преимущества процесса замедленного коксования:

а) полное превращение остаточного сырья и ликвидация производства остаточного котельного топлива;

б) технологическая гибкость, позволяющая перерабатывать любые виды сырья с высоким содержанием асфальтенов, коксового остатка, металлов и одновременно получать продукты, отвечающие соответствующим спецификациям, и которые достаточно легко включить в технологическую схему переработки нефти на НПЗ для получения экологически чистых моторных топлив;

в) практически 100 % деметаллизация;

г) умеренные капитальные вложения и эксплуатационные расходы на техобслуживание;

д) процесс хорошо освоен.

В настоящее время в России по технологии замедленного коксования эксплуатируются 10 установок. Перечень установок замедленного коксования на НПЗ России представлен в таблице 2.15.

Таблица 2.15 - Перечень установок замедленного коксования на НПЗ России

Сырье и общие требования к нему

В качестве сырья процесса замедленного коксования традиционно (в большинстве случаев) используются тяжелые нефтяные остатки первичной переработки нефти (гудроны), остатки от производства масел (асфальты, остаточные экстракты), тяжелые остатки термокаталитических процессов (крекинг-остатки, тяжелые газойли каталитического крекинга, тяжелые смолы пиролиза). За рубежом в качестве сырья часто используются остатки сланцепереработки, каменноугольные смолы, остатки апгрейдинга тяжелых нефтей и битуминозных песков и т.д.

К основным показателям качества исходного сырья коксования относятся: плотность, коксуемость по Конрадсону, содержание серы, азота, металлоорганических соединений, фракционный и групповой составы, зольность, вязкость и т.д.

Типичные физико-химические показатели качества сырья, используемого для производства различных видов кокса, приведены в таблице 2.16.

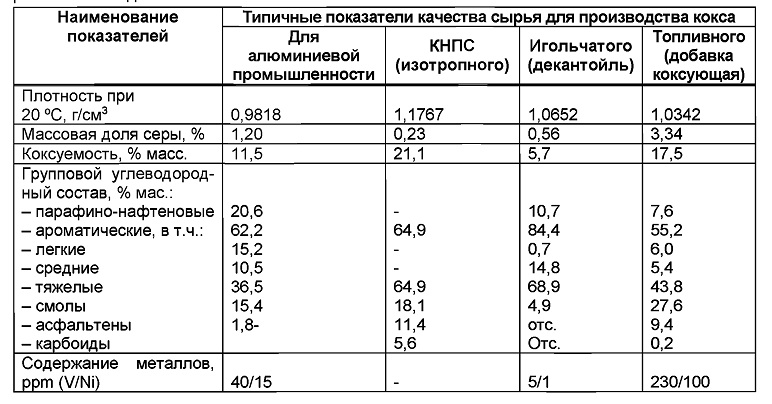

Таблица 2.16 - Характеристика нефтяных остатков, используемых для производства различных видов кокса

Продукты

Углеводородный газ после сероочистки используется в качестве технологического топлива или подвергается газофракционированию с получением сухого газа, пропан-пропиленовой и бутан-бутиленовой фракций для нефтехимии;

Бензиновая фракция характеризуется низкой октановой характеристикой, химической нестабильностью вследствие высокого содержания непредельных углеводородов и повышенным содержанием серы. Подвергается сероочистке и служит в качестве компонента сырья установок каталитического риформинга;

Легкий газойль коксования, который подвергается гидроочистке в смеси с прямогонными дизельными фракциями с получением высококачественного дизельного топлива;

Тяжелый газойль коксования, используемый или в качестве компонента сырья процесса гидрокрекинга с получением дизельного топлива, или в качестве компонента сырья без или после гидрооблагораживания процесса каталитического крекинга с получением высокооктанового бензина.

Типичные свойства жидких продуктов коксования приведены в таблице 2.17.

Таблица 2.17 - Типичные свойства жидких продуктов коксования

В таблице 2.18 приведены основные требования к качеству нефтяных коксов, используемых в производстве алюминия (КЗА), графитированных электродов для электросталеплавления (КЗГ) и конструкционных материалов (КНПС) в соответствии с ГОСТ 22898-78. В настоящее время в РФ полностью отсутствует производство специальных видов кокса - анизотропного (игольчатого) с содержанием серы менее 1,0% (0,5%) и изотропного кокса типа КНПС.


Таблица 2.18- Нормативные требования к нефтяным коксам

Возможно получение не только стандартного кокса, но и нефтяной коксующей добавки. Коксующая добавка - это кокс с высоким содержанием летучих веществ 15-25 %, против 11 % для кокса алюминиевой промышленности. Коксующая добавка представляет собой продукт замедленного полукоксования тяжелых нефтяных остатков, получаемый в более «мягком» температурном режиме по сравнению с температурным режимом коксования.

НКД эффективна при производстве различного доменного кокса, крупного литейного кокса и специального кокса для цветной металлургии, обладает широким температурным интервалом пластичности, который перекрывает суммарный температурный интервал пластичности всех коксующихся углей, входящих в угольные шихты для коксования.

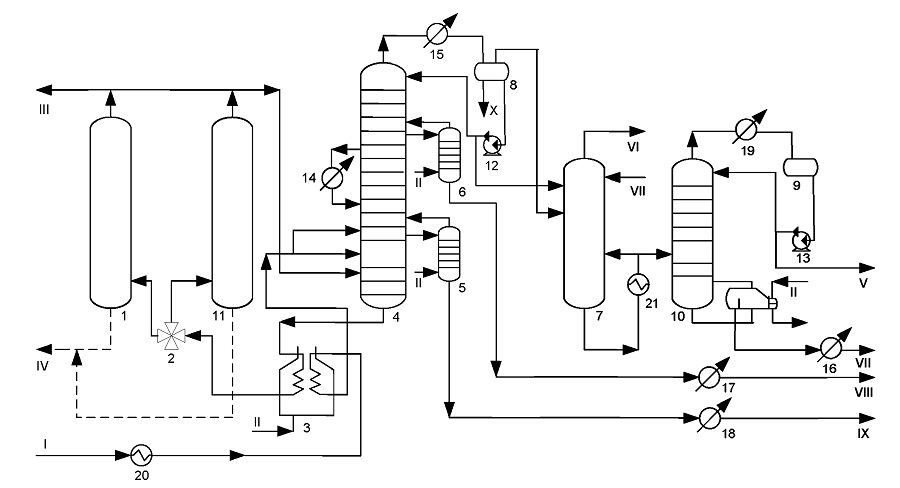

Рисунок 2.22 - Принципиальная технологическая схема двухблочной установки
замедленного коксования 1,11- реакционные камеры; 2 - четырехходовой кран; 3 - печь; 4 - ректификационная колонна; 5, 6 - отпарные колонны; 7 - фракционирующий абсорбер; 8, 9 - сепаратор;
10 - колонна стабилизации бензина; 12,13 - насосы;
14, 15, 16, 17, 18, 19-холодильники; 20, 21 - теплообменники;
I - сырье; II - водяной пар; III - пары отпарки камер; IV - кокс; V - головка стабилизации; VI - газ; VII - стабильный бензин; VIII - легкий газойль; IX - тяжелый
газойль; X - конденсат



На рисунке 2.22 представлена принципиальная технологическая схема установки замедленного коксования. Сырье - гудрон или крекинг-остаток (или их смесь) -нагревают в теплообменнике 20 и конвекционных змеевиках печи 3 и подают на нижнюю каскадную тарелку колонны 4. Часть сырья подается на нижнюю каскадную тарелку для регулирования коэффициента рециркуляции. Под нижнюю каскадную тарелку этой колонны подают горячие газы и пары продуктов коксования из коксовых

камер 1 и 11. В результате контакта сырья с восходящим потоком газов и паров продуктов коксования сырье нагревается (до температуры 390 - 405 °С), при этом низкокипящие его фракции испаряются, а тяжелые фракции паров конденсируются и смешиваются с сырьем, образуя так называемое вторичное сырье.

Вторичное сырье с низа колонны 4 забирают печным насосом и направляют в реакционные радиантные змеевики печи 3 (их две, работают параллельно, на схеме показана одна). В печи 3 вторичное сырье нагревается до 490 - 510 °С и поступает через четырехходовый кран в камеру 1, камера 11 в это время находится под разгрузкой кокса. Входя в низ камеры 1, горячее сырье постепенно заполняет ее; так как объем камеры большой, время пребывания сырья в ней значительно, там и происходит крекинг сырья. Пары продуктов коксования непрерывно уходят из камеры 1 в колонну 4, а утяжеленный остаток задерживается в камере. Жидкий остаток постепенно превращается в кокс.

Фракционирующая часть УЗК включает основную ректификационную колонну 4, отпарные колонны 5 и 6, фракционирующий абсорбер 7 для деэтанизации газов коксования и колонну стабилизации бензина 10.

Колонна 4 разделена полуглухой тарелкой на две части: нижнюю, которая является конденсатором смешения, а не отгонной секцией колонны, и верхнюю, выполняющую функцию концентрационной секции ректификационных колонн. В верхней части 4 осуществляется разделение продуктов коксования на газ, бензин, легкий и тяжелый газойль. В колонне 4 температурный режим регулируется верхним холодным и промежуточным циркуляционным орошениям. Легкий и тяжелый газойль выводят через отпарные колонны соответственно 5 и 6. Газы и нестабильный бензин из сепаратора 8 поступают в фракционирующий абсорбер 7. В верхнюю часть абсорбера 7 подают охлажденный стабильный бензин, в нижнюю часть подводят тепло посредством кипятильника с паровым пространством. С верха абсорбера 7 выводят сухой газ, а снизу - насыщенный нестабильный бензин, который подвергают стабилизации в колонне 10, где от него отгоняют головку - пропан-бутановую фракцию. Стабильный бензин охлаждают в холодильнике 16, очищают от сернистых соединений щелочной промывкой и выводят с установки.

Коксовые камеры 1 и 11 работают по цикличному графику. В них последовательно чередуются циклы: коксование, охлаждение кокса, выгрузка его и разогрев камер. Когда камера 1 заполняется примерно на 70 - 80 % по высоте, поток сырья с помощью переключающих кранов направляют в камеру 11. Заполненную коксом камеру 1 продувают водяным паром для удаления жидких продуктов и нефтяных паров. Удаляемые продукты поступают сначала в колонну 4. После того, как температура кокса понизится до 400 - 405 °С, поток паров отключают от колонны и направляют в скруббер (на рисунке не показан). Водяным паром кокс охлаждают до 200°С, после чего в камеру подают воду.

Закончив охлаждение, приступают к выгрузке кокса из камеры 1 с использованием гидравлического метода. Оборудование, предназначенное для гидровыгрузки, размещают на специальной металлоконструкции, установленной над коксовыми камерами.

Компоновка оборудования изображена на рисунке 2.23. На ряде НПЗ имеются системы автоматической выгрузки.

Выгрузка кокса производят в две стадии. На первой стадии осуществляется гидравлическое бурение центрального ствола (скважины) в слое кокса. В камеру через верхний люк опускают гидрорезак 1, переведенный в положение «бурение», и с помощью водяного насоса под давлением до 18 МПа подают воду.

Три мощные струи воды, истекающие из бурильных сопел, разрушают слой кокса, создавая сквозной канал диаметром от 0,6 до 1,8 м. После окончания первой стадии гидрорезак выводят из камеры; переключают в положение «отбойка» и приступают ко второй стадии выгрузки. Во время второй стадии вода истекает горизонтально из двух боковых сопел гидрорезака, который перемещается по камере, способствуя полному удалению кокса.

Из камер кокс выгружают на прикамерную площадку, где в течение определенного времени отстаивают от воды. Затем кокс подают в дробилку и конвейерами отгружают на склад.

Коксовую камеру, из которой выгружен кокс, опрессовывают и прогревают сначала острым водяным паром, затем горячими парами продуктов коксования из работающей камеры до температуры 360-370°С и после этого переключают в рабочий цикл коксования.

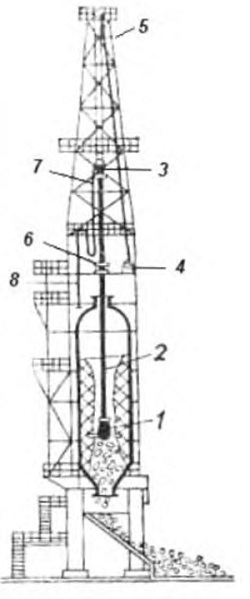

Рисунок 2.23 - Компоновка оборудования для гидравлической выгрузки кокса из камер: 1 - гидрорезак, 2 - бурильная штанга, 3 - лебедка, 4 - вертлюг, 5 - напорный трубопровод, 6 - талевая система, 7 - рукав, 8 - сливной трубопровод


Материальный баланс процесса

Материальный баланс процесса замедленного коксования различных фирм представлен в таблице 2.19.

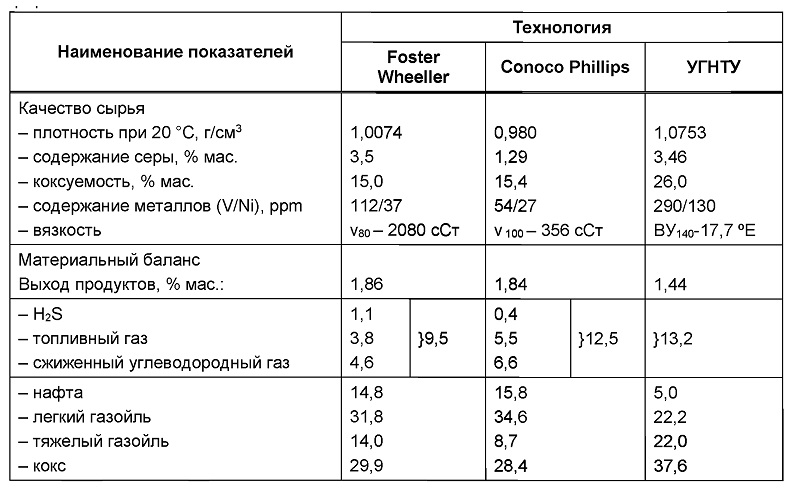

Таблица 2.19 - Материальный баланс процесса замедленного коксования различных фирм

2.7.2 Технология прокаливания кокса
Нефтяной кокс перед использованием потребителями подвергают прокаливанию - термической обработке без доступа воздуха при температуре 1000 - 1500 °С. Основная цель прокаливания - обеспечение требуемых показателей кокса по физикохимическим и механическим свойствам путем удаления влаги, летучих веществ, частично сернистых соединений и улучшения углеродной структуры.

Условия процесса прокаливания нефтяных коксов зависят от свойств сырья. Малосернистый кокс обычно прокаливают при мягком режиме с целью удаления летучих веществ (температура 1000 - 1300°С, время прокаливания 1,0 - 24 ч). Жесткий режим (температура 1400 - 1500°С, время прокаливания 1 - 2 ч) обеспечивает также удаление серы и применяется для обессеривания коксов.

На рисунке 2.24 представлена схема прокаливания кокса.

Сырой кокс из бункера 1 через питатель 2 проходит по ленточному конвейеру 3, попадает в дробилку 5, где происходит его измельчение. Далее измельченный кокс поступает в накопительный бункер 6, проходит через весы-дозатор 7 и входит в печь 8, где осуществляется прокаливание кокса. Затем прокаленный кокс охлаждают в охладителе 10 и выводят через бункер 12 в вагон 13. Коксовую пыль улавливают и дожигают в печи 15. Продукты сгорания уходят в дымовую трубу.

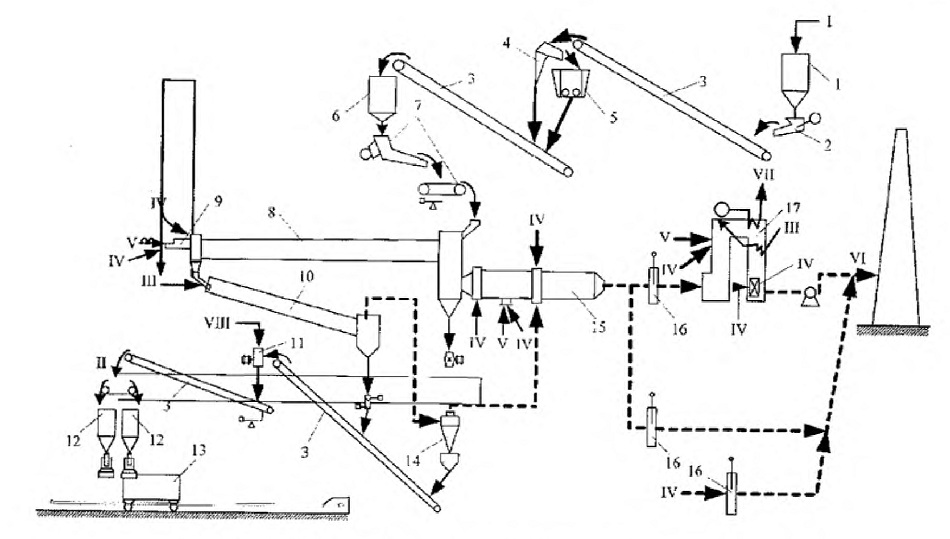

Рисунок 2.24 - Схема прокаливания кокса 1 - бункер сырого кокса, 2 - питатель, 3 - ленточный конвейер, 4 - питатель,
5 - дробилка, 6 - бункер-накопитель, 7 - весы-дозатор, 8 -печь барабанного типа,
9 - горелка, 10 - охладитель кокса, 11 - узел обмасливания, 12 - бункер прокаленного кокса, 13 - вагон-хоппер, 14 - циклон, 15 - печь дожига, 16 - гильотинная заслонка,
17 - котел-утилизатор.
Потоки: I - сырой кокс, II - прокаленный кокс, III - вода, IV - воздух, V-топливный газ, VI - дымовые газы, VII - перегретый пар, VIII - обмасливающий продукт
