НЕГАТОСКОП НС-2МА МРТУ 42 1562—61. Техническое описание и инструкция по эксплуатации

НЕГАТОСКОП НС-2МА МРТУ

42 1562—61

Техническое описание и инструкция по эксплуатации

НАЗНАЧЕНИЕ

Негатоскоп НС-2МА предназначен для рассматривания сухих

и мокрых рентгенограмм размером до 40X40

см

включительно.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Размеры экрана

негатоскопа,

см .

.; . . . . 40X40 (без Шторки)

20X20 (со шторкой)

Источник света

7 .

. люминесцентные лам-

•

пы

(2 шт.)

Напряжение,

в р.

127

Мощность лампы

(каждой),

вт

Экран

молочное стекло

или

-1

оргстекло

Габариты,

м м

. . . . ' , ' . 446Х345Х\59О

Вес,

к г

: . , ; " . 2 0

1 шт.

1 »

2 »

экз.

Негатоскоп в сборе (без люминесцентных ламп) .

Трансформатор 220/127 г

Шторка с окном 20X20

''см

Люминесцентные лампы

Техническое описание и инструкция по эксплуатации

Рис. I. Общий вид негатоскопа

НС-2МА:

/ — кронштейн;

2 '—

прижим;

—

рамка;

4 —

корпус;

5 —

молочное-

задвижка;

8 —

шторка; 9 — кронш-

тейн;

— выключатель; // — про-

вод заземлевия;

— шнур пита-

ния;

13 —

желобок.

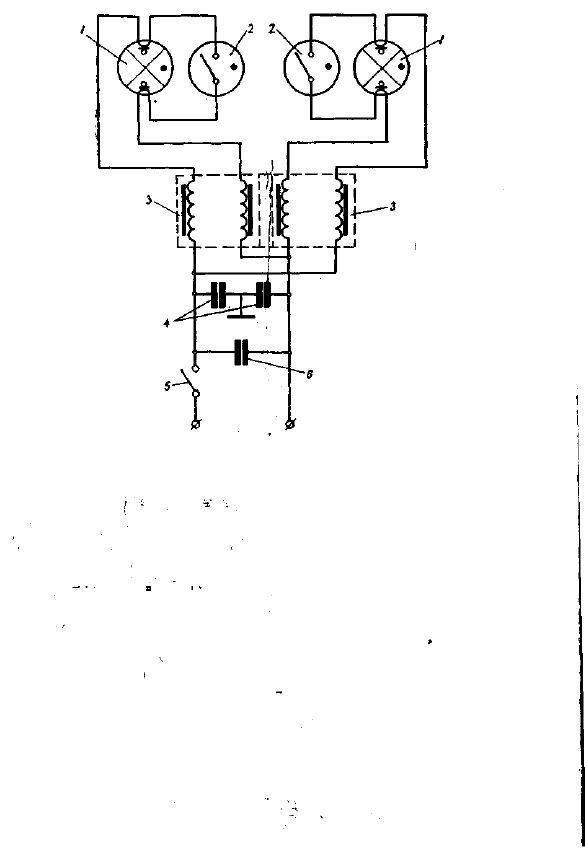

Ряс. 2. Принципиальна^ ;.\лектрическая схема:

/ — лайпа люминесцентная ЛД 15

вт,

127

в; 2 —

стартер !27

в,

15-20

вт; 3

— Дроссель-баллаоТ 15

вт,

127

в; 4 —

конденсатор

МБГП 200 а, 2X0,5

мкф; 5

— тумблер-выключатель ТВ-2-1;

6 —

конденсатор КБГ-МН 200

в,

мкф.

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

Негатоскоп представляет собой металлический корпус

(рис. 1), к передней части которого укреплена рамка

В рамке

установлен рассеив-атель света — молочное стекло (или оргстек-

ло)

и TtiiuHTirpc тмияп

Внутри корпз'са расположены электри-

ческие части изделия: люминесцентные лампы, стартеры, дроссели

и др. В верхней ^асти рамки закреплены два кронштейна / для под-

вески'мокрых рентгенограмм и четыре пружинных прижима

для

удерживания сухих рентгенограмм.

Для проематрйвадия рентгенограмм размером 20X20

см к

нега-

тоскопу прилагается съемная шторка

прикрепленная к раме с

помощью прижимов

и задвижек /. В нижней части рамки имеет-

ся желобок

для сбора воды, стекаемой с мокрых рентгенограмм,

которую периодически следует удалять.

Негатоскоп может быть установлен на столе на двух кронштей-

нах

или подвешен на стенку (^юнштейны при этом снимаются).

Для установки негатоскопа на стене в задней стенке корпуса име-

ются два фасонных отверстия.

На боковой стенке корпуса имеется выключатель

для вклю-

чения ламп негатоскопа. Негатоскоп снабжен шнуром питания

и проводом заземления

11.

Принципиальная электрическая схема изображена на рис. 2.

УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ

1. Очистить детали негатоскопа от защитной смазки.

2. Установить люминесцентные лампы, предварительно сняв

рамку.

3. Установить негатоскоп в нужное для работы положение.

4. Заземлить негатоскоп.

Включать негатоскоп в электросеть без заземления запре-

щается — опасно для жизни!

5. Подключить негатоскоп к электросети и проверить, горят ли

лампы.

П р и м е ч а н и е . При напряжении сети 220

негатоскоп включать через по-

нижающий трансформатор. ,

6. Молочное и защитное стекла оберегать от повреждений и пе-

риодически протирать их мягкой тканью.

7. При рассматривании сухих рентгенограмм пленку прижать

прижимами к рассеивателю света.

При рассматривании мокрых рентгенограмм пленка при помо-

щи рамки для проявлелия подвешивается на кронштейнах негато-

скопа.

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ

(

И СПОСОБЫ ИХ УСТРАНЕНИЯ

Неисправность

При

включенном вы-

ключателе лампы не за-

жигаются

При включении наблю-

дается тусклое оранже-

вое свечение. Через не-

которое время свечение
пропадает

ИриПаДаСI .

Лампа не зажигает-

ся — мигает.

Причина

Не подается напряже-

ние на контакты патро-

нов ламп:

неисправность в шнуре

питания

выключатель не замы-

кает цепь питаяня

неисправности дрос-

селя

Напряжение, на кон-

такты ламп подается:

неисправна лампа или

стартер \ ,i

плохой контакт в пат-

ронах ламп или патро-

нах стартера

Неисправна лампа

Неисправна лампа или

стартер

Способ устранения

Проверить шнур питания

на обрыв и в случае необхо-

димости заменить

проверить и в случае не-

обходимости заменить

проверить дроссель на об-

рыв и в случае необходи-

мости заменить

Проверить и в случае не-

обходимости заменить

поджать контакты

Заменить лампу

Проверить и в случае не-

обходимости заменить

ГАРАНТИЙНЫЙ СРОК

Гарантийный срок при условии соблюдения правил хранения и

эксплуатации изделия — один год.

Начало гарантийного срока исчисляется со дня получения из-

делия потребителем, но не позднее полугода со дня отгрузки изде-

лия заводом-изготовителем.

Завод систематически ведет р а б о т ы улучшению конструкции

изделия; поэтому возможны некоторые ее изменения, не отражен-

ные в настоящем описании. .

Замечания о дефектах, обнаруженных во время эксплуатации

негатоскопа, а также пожеланий по усовершенствованию его кон-

струкции просим сообщать по адресу: ^

Киев-80, ул. Фрунзе, 30. Киевский завод медицинского обору-

дования.
