ШКАФ СУШИЛЬНО-СТЕРИЛИЗАЦИОННЫЙ ПРОХОДНОЙ ШСС-500пр. ПАСПОРТ

Министерство медицинской промышленности

БЕЛГОРОД-ДНЕСТРОВСКИЙ

МЕДИКО-ИНСТРУМЕНТАЛЬНЫЙ ЗАВОД

ШКАФ

СУШИЛЬНО-СТЕРИЛИЗАЦИОННЫЙ

ПРОХОДНОЙ

ШСС500пр

ПАСПОРТ

1. НАЗНАЧЕНИЕ ИЗДЕЛИЯ

1.1. Шкаф

 сушильно-стерилизационный

 проходной

ШСС-500пр предназначен для сушки и суховоздушной

 стери-

лизации

 хирургического инструмента, шприцов и игл к ним,

стеклянной и металлической посуды, жирных масел, тепло-

стойких порошков и

 другого

 материала.

1.2. Шкаф

 предназначен

 для эксплуатации в климатиче

ских

 условиях согласно ГОСТ 15150-69 при климатической

исполнении УХЛ для категории размещения

 4.2.

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

2.1. Шкаф работает от

 трехфазной

 сети

 переменного

 тока

частотой

 (50±0,5)

 Гц с номинальным напряжением 380/220 В

при допустимых отклонениях напряжения сети ± 10% от но-

минального значения.

2.2. Мощность, потребляемая шкафом, при

 номинальном

напряжении

 питания не более 8 кВ • Л.

2.3. Диапазон автоматически поддерживаемой температу-

ры в незагруженной рабочей камере шкафа —

 в пределах

от +50

 до +200°С

 с погрешностью стабилизации заданной

температуры в точке установки контрольного

 термометра при

установившемся температурном режиме

 ±2°С.

2.4. Предельное отклонение

 температуры в контрольных

точках объема рабочей камеры от температуры в точке уста

новки

 контрольного термометра при установившемся режиме:

±4°С в диапазоне от +50

 до

 + 120°С;

±6°С в

 диапазоне свыше +120

 до

 +200°С.

2.4а.

 Уровень

 звука, создаваемый при работе шкафа на

расстоянии 1 м от его наружного

 контура

 — не более 75

 дБА.

2.46. Время достижения установившегося режима

 при

максимальной температуре

 не более 3 часов с момента

 вклю-

чения.

3

2.5. Время разогрева незагруженного шкафа от темпера-

туры окружающего воздуха 20±5 °С при

 напряжении

 сети на

10% ниже номинального значения не более:

90 мин. — до температуры +200 °С.

2.6. Время охлаждения незагруженного шкафа с исполь-

зованием системы принудительного охлаждения от темпера-

туры в рабочей камере +200

 С

С до температуры +80 °С

 не

превышает 2 часов.

2.7. Объем рабочей камеры шкафа 500 дм

3

.

Примечания:

1.

 Стерилнзациониая камера разделена вертикальным

воздуховодом на два равных отсека шириной 450 мм, высотой

800 мм, длиной 630 мм.

. 2.При режиме работы ниже 80 С индикация СТЕРИЛИ-

ЗАЦИЯ. ОТСУТСТВУЕТ

2 8 Г

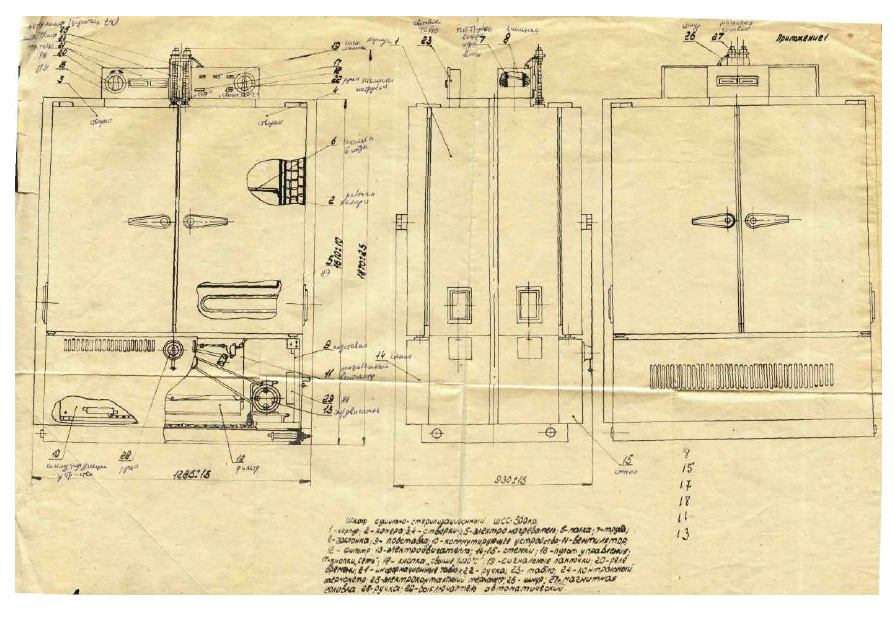

2.8. Габаритные размеры шкафа согласно чертежу ( ip

ложение 1).

2.9. Масса шкафа не более 500 кг.

2.10. Срок службы шкафа до списания — 8 лет.

3.

 СОСТАВ ИЗДЕЛИЙ И КОМПЛЕКТ ПОСТАВКА

3.1. В каждый комплект шкафа входит:

шкаф тБ2.998.023 — 1 шт.;

шнур тЦБ6.640.003 — 1 шт.;

колпачок тЦБ8.634.116 — 1 шт.;

полка тБ9.276.082 — 12 шт.;

коробка тЦБб.876.003 — 6 шт.:

ручка тЦБб.354.001 — 2 шт.;

термометр П62 240 103 — 1 шт.

3.2. Сменные части:

термометр ТПК-4П-83 — 1 шт.;

термометр ТПК-6П-83 — 1 шт.

3.3. Запасные части:

ремень А-1000Т — 1 шт.;

термометр П62 240 103 — 1 шт.;

предохранитель ПК-30-0,5А — 4 шт.;

термометр ТПК-4П-83 — 1 шт.;

термометр ТПК-6П-83 — 1 шт.;

лампа МН 26-0,12-1 — 5 шт.

3.4. Эксплуатационная документация:

паспорт — 1 экз.

4. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

4.1.

 Шкаф состоит из нагревательного

 устройства,

 под

ставки, пульта управления и табло (приложение 1).

Нагревательное

 устройство

 расположено

 в

 средней части

шкафа. Нижняя часть — подставка служи! для

 размещения

технологического оборудования и электрических коммутаци-

онных узлов,

 в

 верхней части расположены

 пульт

 управления

и табло.

Нагревательное устройство состоит из корпуса 1,

 в

 кото-

ром смонтирована рабочая камера 2. Камера выполнена из

листового алюминия и снабжена двумя

 парами

 створок 3 и

4. В нижней части камеры расположены трубчатые нагрева-

тельные элементы 5. Материал, подвергаемый сушке или сте-

рилизации, размещается на шести рабочих полках б внутри

камеры.

Для выхода из камеры паров влаги в верхней части ее

предусмотрен патрубок 7, закрываемый заслонкой 8.

 Патру-

бок

 позволяет монтировать на нем

 трубу

 для

 отвода

 отрабо-

танного воздуха из шкафа за пределы рабочего помещения.

Камера имеет тепловую изоляцию из стекломатов.
Створки, закрывающие камеру, имеют по контур}' унлот-

нительные прокладки из многослойной

 плетеной

 набивки н

оборудованы

 замками поворотного типа. Объем створок за-

полнен стекломатами.

Корпус

 с рабочей камерой закрепляется на нижней чаедт

шкафа — подставке 9, выполненной из уголков. В пбдетазке

размещаются коммутирующее устройство 10, узел центробеж-

ного вентилятора 11, фильтр 12 и электродвигатель 13.

Коммутирующее устройство, технологическое оборудова-

ние закрыты быстросъемными металлическими стенками !4,

15.

Пульт

 управления

 16 смонтирован на верхней паьелп кор-

пуса шкафа со стороны загрузочной зоны. На передней пане-

ли пульта управления расположены элементы, позволяющие

управлятьи контролировать работу шкафа и клавший ПУСК,

СТОП 17 и СВЫШЕ 120 °С 18, сигнальные лампочки 19, реле

.времени 20, информационное табло 21, и

 ручка 22, перемеще-

ние

 которой поворачивает заслонку, которая открывает или

закрывает патрубок.

\

л

При поддержании заданной температуры в камере выше

120

 °С с помощью кнопки S2 включается реле К.5, контакты

которого подводят напряжение на добавочные электронагре-

ватели

Время

 стерилизации устанавливается с помощью

 реле вре-

мени

 Л5, питание которого осуществляется через контакты

реле К7 и через свой нормально замкнутый контакт. Питание

реле К7 осуществляется

 в

 свою очередь через нормально-зам-

кнутые контакты реле Ко. После включения шкафа

 загора-

ется

 лампочка 112 устройства A3, реле Кб срабатывает через

иормалыю-замкпутые контакты термореле К*. При достиже-

нии

 в

 камере заданной

 температуры

 реле К2 разомкнётся,

обесточив реле Кб, что приведет к срабатыванию реле К7.

Реле К7 замкнет

 цепи

 питания реле времени А5

 и

 лампочки

Н5 устройства A3.

Окончание

 процесса стерилизации сигнализирует звонок,

питание

 которого осуществляется через контакты реле КД

.'Звонок будет звенеть до тех порошка не откроют заслонка /

"которые механически

 разомкнут цепи питания звонка, электро-

нагревателей и сигнализации СГЕРИЛЙЗАЦИИ

При

 падении температуры в камере шкафа до +80 °С гер-

мореле,

 замкнув свои контакты, подает питание на реле

 Кб.

На

 лампочку 112 (устройства А6) ВЫГРУЗКА питание под-

водится через контакты реле Кб

 и

 К.7.

После включения

 сигнализации ВЫГРУЗКА открывают

дверь

 со

 стороны табло, при этом механически при помощи

кнопок SI, S2

 выключается самоблокировка реле К7,

 сигна-

лизация

 ВЫГРУЗКА гаснет.

.Сигнализация ЗАГРУЗКА (ламп_очка Н4 устройства A3)

срабатьшает

 тол

 ько

,_

 после того, как

 за

 кроют дверь со сторо-

"пы

 табло. Напряжение

 на

 лампочку Н4 подается через нор-

" малыю-замкнутый контакт

 реле К7

 и

 нормально-разомкнутый

контакт реле Кб.

5. УКАЗАНИЕ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

5.1. При

 работе с

 сушильно-стерилизационным

 шкафом

необходимо соблюдать

 правила

 техники безопасности при

эксплуатации электроустановок напряжением до 1000 В. По

электробезопасности шкаф соответствует 1 классу защиты об-

служивающего

 персонала

 от поражения электротоком по

ГОСТ 12.2025-76.

л

При поддержании заданной температуры в камере выше

120

 °С с помощью кнопки S2 включается реле К.5, контакты

которого подводят напряжение на добавочные электронагре-

ватели

Время

 стерилизации устанавливается с помощью

 реле вре-

мени

 Л5, питание которого осуществляется через контакты

реле К7 и через свой нормально замкнутый контакт. Питание

реле К7 осуществляется

 в

 свою очередь через нормально-зам-

кнутые контакты реле Ко. После включения шкафа

 загора-

ется

 лампочка 112 устройства A3, реле Кб срабатывает через

иормалыю-замкпутые контакты термореле К*. При достиже-

нии

 в

 камере заданной

 температуры

 реле К2 разомкнётся,

обесточив реле Кб, что приведет к срабатыванию реле К7.

Реле К7 замкнет

 цепи

 питания реле времени А5

 и

 лампочки

Н5 устройства A3.

Окончание

 процесса стерилизации сигнализирует звонок,

питание

 которого осуществляется через контакты реле КД

.'Звонок будет звенеть до тех порошка не откроют заслонка /

"которые механически

 разомкнут цепи питания звонка, электро-

нагревателей и сигнализации СГЕРИЛЙЗАЦИИ ', ,

При

 падении температуры в камере шкафа до +80 °С гер-

мореле,

 замкнув свои контакты, подает питание на реле

 Кб.

На

 лампочку 112 (устройства А6) ВЫГРУЗКА питание под-

водится через контакты реле Кб

 и

 К.7.

После включения

 сигнализации ВЫГРУЗКА открывают

дверь

 со

 стороны табло, при этом механически при помощи

кнопок SI, S2

 выключается самоблокировка реле К7,

 сигна-

лизация

 ВЫГРУЗКА гаснет.

.Сигнализация ЗАГРУЗКА (ламп_очка Н4 устройства A3)

срабатьшает

 тол

 ько

,_

 после того, как

 за

 кроют дверь со сторо-

"пы

 табло. Напряжение

 на

 лампочку Н4 подается через нор-

" малыю-замкнутый контакт

 реле К7

 и

 нормально-разомкнутый

контакт реле Кб.

5. УКАЗАНИЕ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

5.1. При

 работе с

 сушильно-стерилизационным

 шкафом

необходимо соблюдать

 правила

 техники безопасности при

эксплуатации электроустановок напряжением до 1000 В. По

электробезопасности шкаф соответствует 1 классу защиты об-

служивающего

 персонала

 от поражения электротоком по

ГОСТ 12.2025-76.

5.2. Сушилыю-стерилпзационный шкаф должен быть за-

землен .Сопротивление контура заземления не должно

 превы-

шать

 4 Ом.

5.3. Перед каждым включением шкафа в работу необхо-

димо проверить исправность заземления внешним осмотром.

При обнаружении в работе какой-либо неисправности

шкаф должен быть отключен от электросети, после чего

 про-

изводится

 устранение неисправности.

ЗАПРЕЩАЕТСЯ:

а) производить какой-либо ремонт шкафа во время его

работы;

б) оставлять работающий шкаф без наблюдения;

в) использовать

 в

 качестве заземления водопроводную сеть

или сеть водяного отопления;

г) вращать ручку реле времени против направления, ука-

занного стрелкой на пульте управления.

д) оставлять звонок включенным более 5 мин.

6. ПОДГОТОВКА ШКАФА К РАБОТЕ

ПРИ СТЕРИЛИЗАЦИИ ИЛИ СУШКЕ

6.1. Проверить исправность

 и

 комплектность шкафа.

6.2. Тщательно очистить шкаф от консервирующей смазки.

6.3.

 Установить

 шкаф в стенную

 нишу

 на бетонную

 подуш-

ку по

 уровню. Пространство

 и

 щели в нише заложите кирпи-

чом

 или другим

 строительным материалом (приложение 3).

6.4. Заземлить шкаф с помощью защищенного от механи-

ческих воздействий заземляющего провода сечением не менее

2,5 мм

!

.

65. Подключить шкаф

 к электросети

 через автоматический

выключатель 29. Монтаж можно вести любым проводом се-

чением не менее 2,5 мм=, прокладывая его

 в

 канавке пола в

металлической трубе.

ВНИМАНИЕ:

Электрическая схема шкафа собрана на напряжение се-

•тн_380 В. При включении шкафа на напряжение 220 В необ-

ходимо произвести следующие переключения (приложение 2):

а) переставить на плате XI устройства А1 перемычки со-

гласно схеме (см. рис. 1);

б) переключить обмотку электродвигателя Ml со «звезды

на «треугольник». ~

Проверить правильность направления вращения вентиля-

тора, нажатием кнопки на автоматическом выключателе Q и

кнопки

 ПУС.К

 на пульте управления. При этом направление

вращения

 шкива вентилятора должно быть по часовой стрел

ке.

 И

 случае несовпадения поменять местами два любых

—гтуткпых

 провода на автоматическом выключателе Q.

6.6. Установить полки в рабочей камере шкафа.

6.7. Установить в соответствующие гнезда контактный и

контрольные термометры.

6.8. Подключить контактный термометр, соблюдая,

 поляр-

ность {

 « -f » на подвижный  к о н т а к т Г Т

7. ПОРЯДОК РАБОТЫ

7.1 .Порядок работы при-стерилиззции,

7.1.1. Установить по шкале контактного термометра 25 не-

обходимую температуру. Предварительная настройка ведется

вращением магнитной головки 27 до совмещения подвижной

овальной гайки на верхней части шкалы термометра с соот-

ветствующим делением на шкале.

7.1.2. Установить по шкале реле времени 20 необходимое

время стерилизации или сушки.

7.1.3. Проверить положение ручек 22 и 28. Указатель должен

стоять на 3 для ручки 22 и на ЗАКРЫТО для ручки 28.

7.1.4. Открыть двери 3 со стороны нестерильного помеще-

ния и загрузить шкаф. Двери 4 то стороны стерильного по-

мещения должны быть закрыты.

7.1.5. Включить выключатель автоматический 29.

7.1.6. Включить шкаф, нажав клавишу 17

 ПУСК-

7.1.7. Нажать клавишу 18 СВЫШЕ 120 °С.

7.1.8. При достижении в камере заданной температуры ав-

томатически включается реле времени 20, определяющее вре-

мя стерилизации и загорается индикаторное табло СТЕРИ-

ЛИЗАЦИЯ 21 как со стороны загрузки (нестерильного поме-

щения), так и со стороны выгрузки (стерильного помещения).

7.1.9. После окончания стерилизации включается звуковой

сигнал.

7.1.10. Отключить звуковой сигнал, переместив рукоятки

22 в положение О и ОТКРЫТО для ручки 28. При этом от-

9

ключаются нагревательные

 элементы 5,

 информационное таб-

ло

 СТЕРИЛИЗАЦИЯ

 гаснет. Начинается охлаждение шка-

фов.

7.1.11.

 После достижения

 в

 камере шкафа температуры

+ 80 °С загорается табло ВЫГРУЗКА, разрешающее

 открыть

двери 4 со стороны выгрузки (стерильного помещения) и

произвести выгрузку. При открывании двери гаснет табло

ВЫГРУЗКА.

7.1.12. Закончив выгрузку, закрыть двери. При этом заго-

рается табло ЗАГРУЗКА, разрешающее произвести загрузку

со стороны нестерильного помещения.

7.2. Порядок работы при сушке.

7?2.1. Установить но шкале контактного термометра 25 не-

обходимую температуру. Предварительная настройка ведется

вращением магнитной головки 27 до совмещения

 подвижной

овальной гайки на верхней части шкалы термометра с соответ-

ствующим делением на

 шкале.

7.2.2. Установить по шкале реле времени 20

 необходимое

время

 стерилизации или сушки.

7.2.3. Проверить

 положение

 ручек 22 и 28. Указатель

 дол-

жен

 стоять па 3 для ручки 22

 и

 ЗАКРЫТО для ручки 28.

7.2.4.

 Открыть

 двери 3 со стороны нестерильного помеще-

ния

 и

 загрузить шкаф. Двери 4 со стороны стерильного помеще-

ния

 должны

 быть закрыты.

7.2.5. Включить шкаф, нажав клавишу 17 ПУСК-

7.2.6. В случае, если сушка осуществляется при темпера-

туры свыше

 +Ш)

 °С, нажать клавишу СВЫШЕ 120 °С.

7.2.7. При

 достижении

 в камере заданной

 температуры

 ав-

томатически включается реле времени 20,

 определяющее

 вре-

мя сушки и загорается индикаторное табло СТЕРИЛИЗА-

ЦИЯ 21 как со стороны загрузки

 (нестерильной опомещенях),

так и со стороны выгрузки (стерильного помещения).

7.2.8. После окончания сушки включается звуковой сигнал.

7.2.9. Отключить звуковой сигнал, переместив рукоятки 22

в положение 0, и в положение ОТКРЫТО рукоятки 28. При

этом

 отключаются нагревательные элементы 5,

 информацион-

ное

 табло гаснет. Начинается охлаждение шкафа.

7.2.10. После достижения в камере шкафа температуры

+ 80 °С загорается индикаторное табло ВЫГРУЗКА, разре-

шающее открыть двери 4 со стороны выгрузки (стерильного

помещения) и произвести

 выгрузку.

 При открывании двери

гаснет табло ВЫГРУЗКА.

7.2.11.

 Закончив выгрузку, закрыть двери. При этом

 гас-

нет

 индикаторное табло ВЫГРУЗКА. указывающее на

окончание технологического процесса,

 и

 загорается индика-

торное табло

 ЗАГРУЗКА,

 разрешающее произвести загрузку

со стороны

 нестерильного

 помещения.

ПРИМЕЧАНИЕ:
1.

 При

 включенном

 шкафе и погасшем табло, при неокон-

ченном

 технологическом

 процессе категорически

 запрещает-

ся

 открывать двери как со стороны нестерильного помещения,

так п со стороны

 стерильного

 помещения.

2. При аварийной ситуации следует отключить

 электриче-

ский

 контактор (автоматический рубильник) электропитания

шкафа,

 открыть заслонки и через 1 —1,5 часа (после охлаж-

дения

 рабочей

 камеры) открыть двери

 и

 произвести выгрузку

шкафа.

J3,

 При температурном режиме

 до +80 °С табло

 СТЕРИЛИ-

ЗАЦИЯ, ВЫГРУЗКА

 ие загорается, реле .времени не paSd;

тает.

 Продолжительность

 работы устанавливается по любым

часам.

7.2.12. Отключение шкафа

 осуществляется

 нажатием

 крас-

ной

 кнопки на

 выключателе автоматическом

 29.

7.2.13. Остановка работы шкафа

 осуществляется

 нажатием

кнопки

 СТОП 17 на пульте управления.

7.2.14. Загрузка шкафа

 в

 большой степени влияет

 на основ-

ные

 технические характеристики. При превышении

 загрузки

увеличивается время

 нагрева,

 расход электроэнергии,

 отклоне-

ния

 температуры внутри етерилизацпонноп камеры могут

 пре-

высить

 допустимые, что приведет к некачественной

 стерили-

зации.

Объекты

 стерилизации

 следует загружать

 в

 таком коли-

честве, которое допустит свободную

 подачу

 воздуха

 к каждо-

му стерилизационному

 предмету, не допускается перекрывать

стерилизуемыми предметами

 продувочные

 окна.

7.

А. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

7а.1.

 Шкаф необходимо содержать

 в

 чистоте и

 оберегать

от

 механических

 повреждений.

7а.2. Периодическую очистку и дезинфекцию

 необходимо

производить методами, исключающими

 возможность

 попада-

ния используемых при этом веществ

 на

 электроэлемепты.

7аЗ. После 1800 часов работы шкафа в режиме сллажде-

ния, но не более 4-х лет эксплуатации, необходимо произвести

замену насадки фильтра 12 (приложение 1). Насадку фильг-

ра поставляет завод-изготовитель по дополнительному заказу."

8.

 ХАРАКТЕРНЫЕ НЕИСПРАВНОСТИ

И МЕТОДЫ ИХ УСТРАНЕНИЯ

8.1. Перечень возможных неисправностей приведен в

табл. 1.

Таблица 1

Проявление

неисправности

1. При включе-

нии шкафа сиг-

нальные лампы

не горят, темпе-
ратура в камере

не повышается

2. При включе-

нии шкафа сиг-

нальные лампы

^орят, температу-

ра поднимается

медленно

3.

 При

 дости-

жении заданной

температуры,

 тем-

пература в каме-

ре продолжает

расти

4. При включе-

нии шкафа сиг-

нальные лампы

не горят, темпера-

тура в камере

растет

Вероятная причина

Перегорел пре-

дохранитель

Перегорел один

лли несколько

нагревателей

Ртутный стол-

бик контактного

термометра ра-

зомкнут

Перегорели си-

гнальные лампоч-

ки

Метол устранения

Отключив кон-

тактор электро-

питания, заменить

перегоревший
предохранитель

is отсеке комму-

мутирующего ус-

тройства

Проверить

 на-

гревательные

 ме-

доенты и перего-

ревшие заменить

Заменить кон-

тактный термо-

метр

 или устра-

нить

 разрыв

ртутного столбика

Заменить сиг-

нальные лампоч-

ки

п.

п.

п.

п.

мечанш

8.2.

8 3.

8 5

8.4.

..

8.2. Для замены перегоревшего предохранителя (прило-

жение

 1) необходимо отключить шкаф от сети питания,

стенку 10, отвернуть колпачок предохранителя

дер

 -л

снят.

:атель

12

предохранителя установлен на кронштейне в коммутирую-

щем устройстве).

Извлечь перегоревший

 предохранитель и

 заменить годным.

Сборку произвести

 в

 порядке, обратном указанному.

8.3. Для замены электронагревателя необходимо отклю-

чить шкаф от сети питания, снят!) крышку,

 вынуть теплоизо-

ляционную

 набивку, отсоединить провода питания

 от элект-

ронагревателя.

Отвернуть винты, крепящие

 пластины

 с

 электронагревате-

лем

 и вынуть их.

Заменить неисправный электронагреватель.

Сборку производить в порядке, обратном указанному.

До установки крышки необходимо мегаомметром

 прове-

рить

 величину электрического сопротивления

 изоляции

 элект

ронагревателя

 по отношению

 к

 корпусу шкафа.

Электрическое сопротивление изоляции должно быть

 не

менее 2 МОм.

8.4. Для замены перегоревшей

 сигнальной лампочки

 не-

обходимо отключить шкаф от сети питания, снять

 крышку пуль-

та,

 или табло, заменить перегоревшую лампочку.

Сборку производить

 в

 порядке, обратном указанному.

8.5. Для устранения

 разрыва

 ртутного столбика

 необходи-

мо

 осторожно

 подогревать

 резервуар

 со ртутью

 до тех пор, по-

ка ртуть не поднимется в

 расширенную

 часть капилляра п

не соединится

 в

 нем.

Во

 избежание вскипания

 и

 выброса ртути

 из капилляра

нагрев

 следует производит!) осторожно.

Подвижной контакт — вольфрамовую нить — поднять

 до

предела

 вверх.

Во всех случаях термометр держать ртутным резервуаром

вниз.

9. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

Шкаф сушильно-степилжзадиоинып проходной ШСС-500ир

заводской номер соответствует тех-

ническим условиям ТУ 64-1-2871-76 ТУ

 и

 признан годным для

эксплуатации.

5,-Т Дата выпуск;,

идппсь лиц, ответственных за приемку.

i3

10. СВЕДЕНИЯ О КОНСЕРВАЦИИ И РАСКОНСЕРВАЦИИ

10.1. Шкаф перед упаковкой подлежит

 консервации, обес-

печивающей защиту

 его

 от

 атмосферной коррозии при

 хране-

нии

 н транспортировании.

Консервации подлежат металлические поверхности

 изде-

лия,-в

 том числе с металлическими

 и

 неметаллическими не-

органическими покрытиями, кроме окрашенных

 поверхностей.

Поверхности изделия, подлежащие консервации, должны

быть очищены от механических загрязнений,

 обезжирены

 и

высушены.

Для очистки и обезжиривании поверхностей изделия при-

меняются средства

 и

 методы подготовки поверхности

 по

ГОСТ 9014-78 для П-4 группы.

Консервация поверхности изделия должна

 производиться

маслом консервацпонным

 НГ-208

 ГОСТ 22523-77 в

 соответ-

ствии с

 требованиями ГОСТ 9014-78 для П-4 группы изделии

категории условий хранения н

 транспортирования

 Л.

Предельный срок защиты без

 переконсервации

 5 лет.

10.2. Расконсервация изделия производится в

 соответствии

с

 требованиями ГОСТ 9014-78.

Работа по консервации

 и

 расконсервации изделия должна

производиться в соответствии с правилами и нормами по тех-
нике безопасности по ГОСТ 9014-78.

11. СВИДЕТЕЛЬСТВО О КОНСЕРВАЦИИ

Шкаф сушильно-стеоилцзащюнный проходной ШСС-500нр

заводской номер , подвергну!-

 консер-

вации

 согласно требованиям,

 предусмотренным

 техническими

условиями.

Дата консервации^

г

 Срок консервации

 ~_

Консервацию произвел

Изделие после

принял

14

12. СВЕДЕНИЯ ОБ УПАКОВКЕ

Съемные, сменные и запасные части должны быть оберну-

ты бумагой оберточной марки Б ГОСТ 8273-75, перевязаны
шпагатом марки ШЛ3.34 П2П ГОСТ 17308-71

 и

 укреплены з

рабочей камере шкафа.

Шкаф должен быть обернут в два слоя. Первый слой—бу-

мага МБГИ-3 ГОСТ 16295-77, второй слой — бумага Б-80
ГОСТ 8828-75, перевязан шпагатом, указанным выше и уло-

жен в решетчатый ящик тип У1-4 ГОСТ 1019-78 или в плот-
ный ящик тип У1-3 ГОСТ 10198-78 при поставке is районы

Крайнего Севера.

В ящик должны быть вложены паспорт и упаковочный лист

с указанием условного номера упаковщика, даты упаковки

и

 контролера ОТК- Товаросопроводительная

 документация

запасные части /должны быть уложены

 в

 чехлы из полиэтиле-

новой пленки по ГОСТ 10354-73.

Па транспортной таре должны быть закреплены ярлыки,

па которых черной несмываемой краской нанесены надписи
цифры и манипуляционные знаки.

13. СВИДЕТЕЛЬСТВО ОБ УПАКОВКЕ

Шкаф сушил ьно-степнлпзацнониый проходной

 ШСС-500пр,

заводской номер упакован согласно
требованиям, предусмотренным техническими условиями.

Дата упаковки

Упаковку прпичнел

(подпись)

Изделие после

принял

14. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

14.1. Упакованные шкафы следует

 транспортировать

 на-

земным, воздушным и водным транспортом.

 Транспортирование

воздушным транспортом допускается только

 и

 отапливаемых

!' герметизированных отсеках.

\Ь

14.2. Условия транспортирования шкафов в части воздей

ствия климатических факторов внешней среды

 по

 условиям '

г

;

(ОЖ4) ГОСТ 15150-69.

14.3. Условия хранения шкафов

 по группе

 Л ГОСТ

 15150-69.

Воздух помещения не должен содержать примесей, вызываю-

щих коррозию.

Срок хранения шкафа в упакованном виде — 5 лет.

15. ГАРАНТИЙНОЕ ОБЯЗАТЕЛЬСТВО

15.1. Шкаф должен быть принят техническим контролем

завода-поставщика.

15.2. Поставщик

 гарантирует соответствие

 шкафа требо-

ваниям технических условий при соблюдении потребите iev

условий эксплуатации, транспортирования и хранения, уста-

новленных настоящим паспортом

 и

 ТУ.

15.3.

 Срок

 гарантии устанавливается 12

 месяцев со

 дня

ввода шкафа

 в

 эксплуатацию.
