НАКОНЕЧНИК СКОРОСТНОЙ НУБ-10-1

Паспорт

0802.2.600.019 ПС

НАЗНАЧЕНИЕ

Наконечник скоростной НУБ-10-1 служит для закрепления ре-

жущих инструментов (боров, фрез и т.д.) с диаметром хвостовика

2,35 мм и передачи им вращения от безрукавных электрических
бормашин при терапевтических и ортопедических работах.

Наконечник предназначен для поставки в районы с умеренным

и холодным климатом (УХЛ 4.2).

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Частота вращения режущего инструмента,

с"

1

 (об/мин)

  2 5 0

- 1 6 7 (

15  0 0 0

- 1 0 0 0 )

Вращающий момент, передаваемый нако-

нечником режущему инструменту,
Н.м (кгс-м), не менее 2,5-10-

2

 (0,25)

Допустимое осевое, усилие на инстру-

мент, Н (кгс) 10+0,5 (1+0,5)

Габаритные размеры, мм:

длина 107

высота 14

Масса наконечника, г, не более ., 60

КОМПЛЕКТ ПОСТАВКИ

Наконечник скоростной НУБ-10-1 0802.2.600.019 1
Вкладыш 0802 .7.283.001 2
Паспорт 0802. 2. 600.019 ПС 1 экз.

УСТРОЙСТВО И РАБОТА

Наконечник НУБ-10-1 состоит из следующих частей: корпуса 7

(см.рисунок), ка котором при помощи резьбового соединения за-

креплены головка 1 и стакан 8. Внутри корпуса и головки нако-
нечника вращается валик 6 на подшипниках скольжения 15 и каче-
ния 9.

В головке находится зубчатое колесо 13, входящее в зацеп-

ление под углом 90° с корончатым колесом 14. Зубчатое колесо 13

имеет отверстие с выступом на выходе для фиксации инструмента от
проворота. Защелка 3 фиксирует инструмент от выпадания.

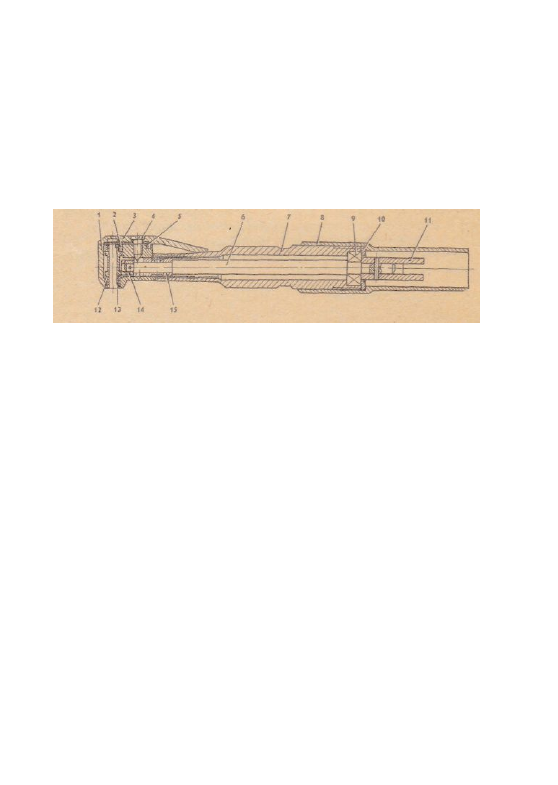

Скоростной наконечник НУБ-10-1 0802.2.600.019:

1 - головка 0802.8.395.006; 2 - подшипник 0802.8.250.008; 3 -

защелка 0802.8.262.015; 4 - винт 0802.8.903.009; 5 - вкладыш
0802.8.283.001; 6 - валик 0802.8.310.029; 7 - корпус
0802.8.035.056; 8 - стакан 0802.8.210.024; 9 - подшипник
6-23 ГОСТ 8338-75; 10 - шайба 0802.8.940.006; 11 - поводок
0802.8.344.014; 12 - подшипник 0802.8.250.007; 13 - колесо
зубчатое 0802.8.429.001; 14 - колесо корончатое 0802.8.494.002;

15 - подшипник 0802.8.250.012

Режущий инструмент крепится следующим образом: защелка от-

водится против часовой стрелки, хвостовик инструмента вставля-
ется в отверстие колеса зубчатого до совпадания выступа отвер-
стия с лыской на инструменте. После чего защелка устанавливает-
ся в рабочее положение.

Наконечник подсоединяется к безрукавной бормашине разжим-

ной втулкой, которая является посадочным местом для стакана на-
конечника.

ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

Не работайте наконечником при частоте вращения привода

более 15 000 об/мин!

Не включайте наконечник при открытом зажимном устройстве!

ПОДГОТОВКА К РАБОТЕ

После вскрытия упаковки протрите наружные поверхности из-

делия сухой чистой марлей.

Продезинфицируйте наконечник, протерев наружную поверхность

наконечника 1 %-ным раствором хлорамина.

Смажьте наконечник маслом индустриальным И-5А согласно

разделу "Техническое обслуживание".

Закрепите в наконечнике режущий инструмент.
Подсоедините наконечник к безрукавной электрической бор-

машине, включите бормашину и проверьте работу наконечника.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Для предупреждения преждевременного выхода наконечника из

строя не реже одного раза в смену смазывайте подшипник маслом,
прилагаемым в комплекте. Для этого выверните винт 4 и закапай-
те 3...4 капли масла в резьбовое отверстие.

Подшипник 9 смазывайте путем закапывания 3...4 капель

масла в зазор между стаканом 8 и поводком 11.

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХ УСТРАНЕНИЯ

Неисправность

При закрытом зажим-

ном устройстве инст-
румент не фиксируется

Нагревается нако-

нечник

Инструмент не вра-

щается

Причина

Износ вкладыша

Нет смазки

Износ зубчатой

пары

Способ устранения

Замените вкладыш

в защелке

Закапайте по

3...4 капли масла

(см.выше)

Разберите нако-

нечник и замените
зубчатую пару

СВЕДЕНИЯ О ХРАНЕНИИ И КОНСЕРВАЦИИ

Наконечники в упаковке завода-изготовителя должны хранить-

ся в закрытых помещениях в интервале температур 5...40 °С и от-
носительной влажности 80 % при 25 °С.

Предельный срок защиты изделия бе-з переконсервации -

3 года.

Дата консервации

СВИДЕТЕЛЬСТВО 0 ПРИЕМКЕ

Наконечник скоростной НУБ—10-1 соответствует ТУ 64-1-3205-79

и признан годным для эксплуатации.

Дата выпуска

 1988Г.

Ответственный за приемку

ГАРАНТИЙНОЕ ОБЯЗАТЕЛЬСТВО

Завод-изготовитель гарантирует безотказную работу наконеч-

ника НУБ-10-1 при соблюдении потребителем условий эксплуата-
ции, установленных настоящим паспортом.

Срок гарантии устанавливается 12 месяцев со дня ввода из-

делия в эксплуатацию.

Казанский медико-инструментальный завод.

420022, Казань, ул.С.Сайдашева, 12.
Расчетный счет S- 357305 в Татарской

Республиканской конторе Госбанка
г.Казани.
Телефон 37-78-09

ГАРАНТИЙНЫЙ ТАЛОМ
НА РЕМОНТ В ТЕЧЕНИЕ ГАРАНТИЙНОГО СРОКА

Наконечник скоростной НУБ-10-1 ТУ 64-1

*3105-79.

. _

Дата выпуска

(заполняется заводом-изготовителем)

Приобретен

(заполняется торговой организацией)

Принят на гарантийное обслуживание ремонтным предприятием

города

М.п.

Подпись руководителя ремонтного предприятия

М.п.

Подпись руководителя учреждения-владельца'

Высылается ремонтным предприятием "Медтехника" в адрес

завода-изготовителя и служит основанием для предъявления счета

на оплату за произведенный ремонт в течение гарантийного срока.

Начало гарантийного срока исчисляется со дня ввода изделия

в эксплуатацию, но не поздее 6 месяцев со дня получения изделия
потребителем.

Гарантийный ремонт изделий медицинской техники осуществля-

ется ремонтными предприятиями системы "Медтехника", обслуживаю-

щими учреждениями здравоохранения в данной области, крае, рес-
публике (включая лечебные учреждения других ведомств) за счет

завода-изготовителя.

Если изделие в период гарантийного срока вышло из строя

в результате неправильной его эксплуатации, стоимость ремонта
оплачивает учреждение-владелец изделия.

Контролер  .

.

 Упаковщик

(условный номер) (условный номер)

1988Г

Д а т а

Внешторгиздат. Изд.№ 1729СО.
С-ВП. Зак. 4532.





















///////////////////////////////////////
