I. НАЗНАЧЕНИЕ

Электрокамера предназначена для дезинфекции одежды, постельных

принадлежностей и других вещей по паровоздушному и пароформалино-
вому методам, а также для дезинсекции книг по паровоздушному методу.

II. ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Внутренний объем

 камеры, м

3

:

а)

б)

а)

б)

в)

г)

а)
б)

•0

общий

загрузочный

Внутренние

 размеры камеры, мм:

не более:

длина

ширина

высота (общая)

высота (от основания решетки до потолка)

Габаритные размеры камеры, мм:

длина

ширина

высота

1,89

1,3

1310

710

2020

1470

1854

99S

2720

Масса,

 кг: не более 700

Питание:

а) род тока переменный 3-фазиый

б) напряжение, в 220

 или

 380 (по заказу)

в) частота, гц 50

Потребляемая мощность, квт: не более

 12,5

III. ОПИСАНИЕ И КОНСТРУКЦИИ

Камера представляет собой сварную металлическую конструкцию.

Корпус камеры состоит из каркаса, обшитого с двух сторон листовой

сталью. Промежуток между обшивками заполнен теплоизоляционным

материалом. В двух противоположных стенках корпуса имеются двери.

Через одну дверь, выходящую в загрузочное отделение помещения,

вещи загружаются в камеру, через другую, выходящую -в разгрузочное

помещение, вещи выгружают из камеры.

Имеющиеся на дверях резиновые прокладки при запирании дверей

специальными винтовыми зажимами обеспечивают герметичность дверно-

го проема.

В нижней части корпуса размещен парообразователь, состоящий из

открытой ванны и расположенных на дне ее трубчатых электронагрева-

телей. Образующийся в парообразователе пар поступает в верхнюю часть

камеры, где размещенные вещи нагреваются до требуемой температуры.

На поверхности зеркала испарения парообразователя находится от-

крытый плавающий листок-испаритель, в который заливают формалин или

нашатырный спирт. Так как дно испарителя лежит на кипящей поверх-

ности, то эти жидкие агенты сравнительно хорошо испаряются и посту-

пают в камеру (в вещи) в газообразном состоянии.

Заливка воды в парообразователь производится при помощи шланга

или трубы, присоединяемых к водопроводу.

Уровень воды определяют по водомерному сосуду. Формалин и на-

шатырный спирт заливают в испаритель через специальную воронку.

Для подсушки воздуха (уменьшения его влажности) используют кало-

риферы, состоящие из электронагревателей, размещенных также в ниж-

ней части камеры над испарителем.

Раздельное и единовременное включение в действие парообразовате-

ля или калорифера позволяет удерживать влажность и температуру в

камере на соответствующем уровне.

Приточно-вытяжная вентиляционная система состоит из вытяжного

воздуховода с клапаном и приточного отверстия. При помощи вентиляции

удаляют пар из камеры после дезинфекции и регулируют температуру в

процессе работы.

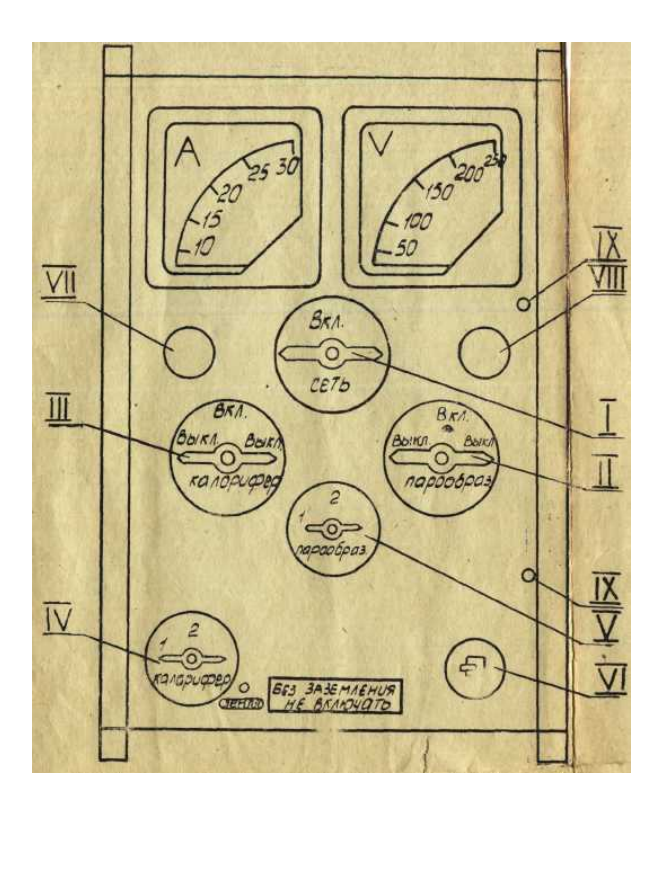

Управление электрокамерой осуществляется со щита (рис.

 2),

 на кото-

ром смонтированы выключатель сети 1, выключатели нагревателей паро-

образователя II, V и калорифера III, IV, выключатель VI, с помощью

которого производится переключение нагревателей парообразователя

вручную (положение «выключено») или автоматически (положение «вклю-

чено»), сигнальные лампы калорифера VII и парообразователя VIII, кото-

рые при отключенных переключателях IV, V горят в полнакала, а при

включенных — полным накалом.

При автоматическом переключении нагревателей парообразователя

используется сигнализирующий термометр, смонтированный на корпусе

камеры.

Контроль за температурно-влажностным режимом проводят при помо-

щи психрометра. Порядок регулирования указан в инструкции по работе

на электрокамере.

IV РЕКОМЕНДАЦИИ ПО МОНТАЖУ

По получении комплекта камеры от завода ее следует поместить

 в

сухое помещение независимо от предполагаемого срока монтажа.

Воздух помещения не должен содержать примесей, вызывающих кор-

розию металлов.

При распаковке проверяют по комплектовочной ведомости наличие

всех частей. В случае недостачи или порчи каких-либо частей составляют
об этом акт и извещают завод-изготовитель.

Для установки камеры требуется сухое помещение, освещенное

естественным светом.

Примерные размеры помещения, мм:

длина

ширина

высота

4000

3500

3000

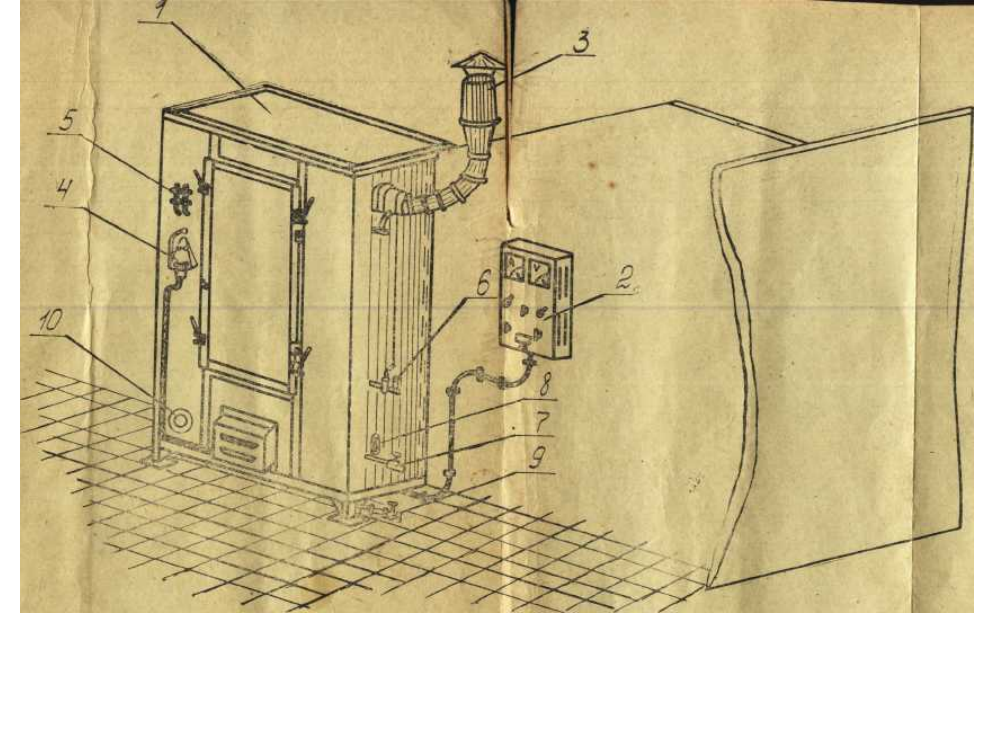

Помещение разделяют стеной на два — разгрузочное и загрузочное

отделения (см.рис. 1). Камеру устанавливают в проеме стены так, чтобы

одна дверь открывалась в сторону загрузочного помещения, другая —,

в сторону разгрузочного.

Все элементы и управления размещают со стороны разгрузочного

«чистого» отделения (рис. 1). Щит управления навешивается на 4 штыря,

вмурованных в стену на высоте, удобной для обслуживающего персонала.

В помещение должна быть подведена вода. Для монтажа установки

требуются дополнительные материалы:

а) провод или кабель с сечением жилы 4 мм'-';

б) трубы для защиты электропровода;
в) разные материалы (цемент, краска, кровельная оцинкованная листо-

вая сталь для вывода вытяжного воздуховода в атмосферу), резиновые
коврики для установки у щита управления и дверей камеры.

Выбор места для установки камеры, ее размещение в помещении,

электроснажбение должны быть согласованы с местным санитарно-гигие-

ническим надзором и пожарной охраной.

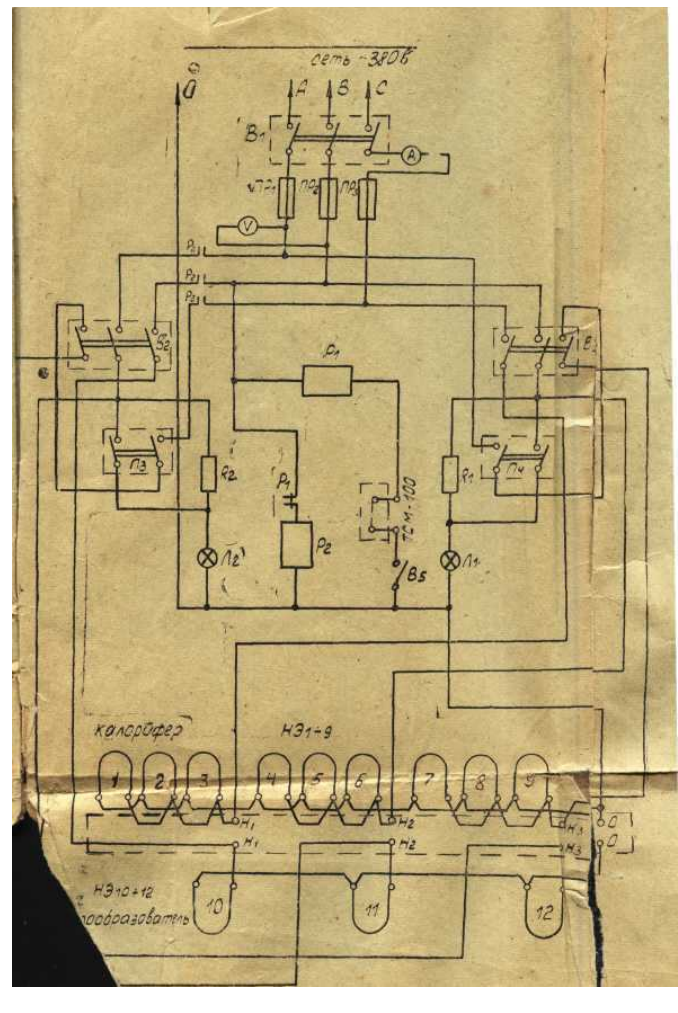

После установки камеры и щита управления производится монтаж сог-

ласно принципиально-монтажной схеме. Соединение термосигнализатора

производится проводом ПР-500-1Х1|5 мм

2

, а подключение к сети — про-

водом ПР-500-1Х4 мм

2

. Камера и щит управления должны быть зазем-

лены.

РАБОТАТЬ НА КАМЕРЕ БЕЗ ЗАЗЕМЛЕНИЯ КАТЕГОРИЧЕСКИ ЗА-

ПРЕЩАЕТСЯ!

Заземление должно быть выполнено в соответствии с требованиями,

предъявляемыми к заземлению электроустановок.

Необученный персонал к работе на камере не допускается.

ИНСТРУКЦИЯ

по работе на камере дезинфекционной ВФЭ-2/0,9

ОБЩЕЕ ПОЛОЖЕНИЕ

1. В камере производят дезинфекцию вещей по пароформалиновому

и паровоздушному методам и дезинсекцию по паровоздушному методу.

2. По пароформалиновому методу обеззараживают вещи, портящиеся

при температуре выше

 -\-

 57 -j- 59°C: кожаные, меховые, резиновые,

обувь и т. д. По паровоздушному методу обеззараживают вещи, не пор-

тящиеся при температуре выше + 60°С: шерстяные, хлопчатобумажные,

клеенчатые, шелковые, цветные вещи из бархата, из шелка натурального

и синтетические типа капрон, а также одеяла, подушки и матрацы.

3. В камере обеспечивается дезинсекция книг по паровоздушном/

методу при температуре + 70-г75°С и относительной влажности 60-г70%.

Относительная влажность в камере определяется при помощи психрометра

Августа, состоящего из сухого и влажного термометров. По разности тем-

ператур термометров по специальной таблице (см. приложения 1, 2)

определяется относительная влажность.

4. Нательное и постельное белье, особенно загрязненное выделения-

ми больных (моча, испражнения, гной, кровь и т. д.), не рекомендуется

обеззараживать в камерах; его следует обеззараживать в бучильниках

или дезинфицирующих растворах.

5. Вещи загружаются в камеру в развеску на специальных плечиках.
6. Перед началом работ парообразователь наполняют водой в коли-

честве 50 литров: 70 литров заливают при работе по паровоздушному
методу при температуре +98°С.

При последующих работах по окончании дезинфекции парообразова-

тель дополняют водой снова до 50—70 литров, контролируя количество

залитой воды по показанию водомера.

В процессе работы следят за тем, чтобы в парообразователе остава-

лось на менее 30 литрои водцы_что гарантирует полное покрытие элек-

тронатреватлей—водой.

7. При длительных перерывах в работе камеры спускают воду из па-

рообразователя и подсушивают камеру включением калориферов (пе-

реключатель III в положении «включено») при открытой приточнр-вытяж-

ной вентиляции.

8. Нагрев и регулирование температуры в камере производят вклю-

чением и выключением электронагревателей выключателями II, III, IV, V;

при интенсивном прогреве камеры переключатели IV, V включаются, при

замедленном отключаются.

9. Установленные на щите управления электролампы VII и VIII сигна-

лизируют о подключении камеры к сети и включении нагревателей ка-
лорифера и парообразователя.

10. На данной камере регулирование температуры может осущест-

вляться при помощи автоматически контролируемого прибора (термосиг-
нализатора 4).

11. Термосигнализатор используют при проведении дезинсекции по

паровоздушному методу при относительной влажности в камере 80—100%

(см. разделы инструкции 3—4).

6

12. Дезинфекцию по пароформалиновому методу, дезинсекцию по

паровоздушному методу кожано-меховых вещей при 80—100% относи-
тельной влажности и паровоздушному методу при пониженной относи-

тельной влажности 40—50% и 60—70% ксокано-меховых изделий и книг
(см. разделы инструкции 1, 2, 5 и 6) проводят ручным включением вык-
лючателей II, III, IV, V.

13. Порядок включения камеры в действие следующий.
А. При автоматическом регулировании температуры:

а) включают камеру в сеть (выключатель 1 ставят в положение

«включено»);

б) выключатель VI ставят в положение «включено»;

в) сверяют показания термосигнализатора с угловым (сухим) термо-

метром камеры. При расхождении показаний при нагревании каме-

ры паром до -)-60 — +80°С вносят соответствующую поправку в

показания термосигнализатора, для чего стрелку термосигнализа-

тора (цвета красного с желтым) ставят на заданную температуру с

учетом разницы показаний термометра и термосигнализатора.

Для этого вывертывают пробки, расположенные в верхней части тер-

мосигнализатора, и при помощи отвертки переводят стрелку. Через левое
отверстие стрелку переводят влево,, через правое — вправо;

д) далее работу проводят по разделам инструкции 3, 4.
Б. При ручном регулировании температуры:

а) включают в сеть камеру (выключатель ставят в положение «вклю-

чено»);

б) ставят выключатель VI в положение «выключено»;

в) далее работу проводят по разделам 1, 2, 5 и 6.

1. ДЕЗИНФЕКЦИЯ

по пароформалиновому методу кожано-меховых вещей, зараженных

вегетативными формами микробов, микробактериями туберкулеза,

споровыми формами микробов, дерматофита и возбудителем

лихорадки «КУ» (без использования термосигнализатора)

14. Перед началом работы камера должна быть выключена из сети

(выключатель 1 в положение «выключено»).

15. Наполняют парообразователь водой в количестве 50—70 литров,

как указано в п. 6.

16. Выключатель 1 ставят в положение «включено».
17. Прогревают пустую камеру до температуры +60°С, включив паро-

образователь (переключатель II поставить в положение «включ» и выклю-

чатель V поставить в положение 2).

18.По достижении температуры +60°С выключают камеру (выключате-

ли I, II, V в положение «выключено» — первоначальное положение; про-
ветривают камеру, открыв приточное и вытяжное отверстия.

19. После этого производят загрузку камеры вещами, развешивая их

на плечиках.

20. После загрузки вещей заливают в лоток-испаритель 40% раствор

формалина, разведенный равным количеством воды. Нормы загрузки ае-

Щей и дозировка формалине в Зависимости от характера инфекций при-

ведены в таблице 1.

21. Закрывают двери и включают камеру в сеть (выключатель 1 в

положении «включено») и парообразователь (переключатель II устанав-

ливают в положение «вкл», выключатель V в положении 2). После дости-

жения температуры +40 -•—|-45°С выключатель V переключают в поло-

жение 1, ^температуру доводят до —(—49, -;—|-51°С по угловому термомет-

ру, и с этого момента отсчитывают экспозицию. Сроки дезинфекции при-

ведены в таблице 1. Во время экспозиции температуру по угловому

термометру поддерживают на уровне  + 4 9 +  + 5 1 °С и  + 5 7 + +59°С пу-

тем полного выключения парообразователя выключателем II или путем

переключения его в положение I выключателем V.

22. По окончании экспозиции выключают камеру из сети (выключатели

I, V и выключатель II в положение «выключено») и заливают в лоток ис-

парителя через трубку 25% нашатырный спирт в половинном количестве

от израсходованного формалина.

23. Иейтрализацию проводят 10 минут, затем в течение 15 минут про-

ветривают камеру, включив ее в сеть (выключатель I), и калорифер (вы-

ключатель III) при открытой приточно-вытяжной вентиляции. После этого

камеру выключают из сети (выключатель 1 и III) и выгружают вещи.

ДЕЗИНФЕКЦИЯ

кожаных и меховых вещей по пароформэлиневому методу

Таблица 1.

Наименование

Дезинфекция вещей, зара-

женных вегетативными

формами микробов и

вирусом оспы:

1-вариант

2-й вариант (исклю-

чая вирус оспы)

Дезинфекция вещей, зара-

женных палочкой ту-

беркулеза:

1-й вариант

2-й вариант

Дезинфекция вещей, зара-

женных возбудителем

лихорадки «КУ»

Дезинфекция вещей, зара-

женных споровыми

формами микробов

Дезинфекция вещей, зара-

женных дерматофитами

Температура

по наружному

терм, в °С

57—59

49-51

57-Т-59

49—51

57—59

*

57—59

57—59

Расход

форма-

лина В

мл. на

камеру

140

280

280

450

540

450

450

Экспози-

ция в

мин.

45

90

60

240

210

165

165

Загрузка

вещей

в кг.

• 27

'21

27

16

27

16

27

II. ДЕЗИНСЕКЦИЯ

кожаных и меховых вещей по паровоздушному методу

24. Дезинсекция кожаных и меховых вещей производится паровоздуш-

ной смесью при температуре не выше  + 5 7 -•—|—59°С

25.Перед началом работы камера должна быть выключена из сети

(выключатель 1 в положении «выключено»),

26. Наполняют парообразователь водой в количестве 50—70 л., как

указано в п. 6.

27. Выключатель I ставят в положение «включено», выключатель VI в

положение «выключено».

28. Прогревают пустую камеру до температуры +60°С, включив паро-

образователь (переключатель II поставить в положение «вкл.», выключа-

тель V в положение 2).

29. По достижении температуры +60°С выключатель I, II, V ставят в

положение «выключено», проветривают камеру, открыв приточное и

вытяжное отверстия.

30. После этого производят загрузку камеры вещами, размещая их

на плечиках, количество загруженных вещей не должно превышать 27 кг.

31. После загрузки вещей закрывают двери и включают камеру в

сеть (выключатель I) и парообразователь (выключатель II в положение

«вкл», выключатель V в положение 2). По достижении температуры

+45°С выключатель парообразователя V ставят в положение I и доводят

температуру в камере до +57°С по наружному термометру (сухому). С.

этого момента отсчитывают экспозицию, которая продолжается 30 ми-

нут. Во время экспозиции температура поддерживается на уроа^

не  + 5 7 + +59°С, регулируя температуру при помощи выключателя V

(ставят выключатель в положение 1,2) или выключают совсем выклю-

чатель II.

32. По окончании экспозиции выключают камеру из сети (выключатель

I и выключатель II ставят в положение «выключено»), проветривают ка-

меру с вещами в течение 10—15 минут при открытых приточных и вы-

тяжных отверстиях и вытяжных отверстиях и выгружают вещи.

ДЕЗИНФЕКЦИЯ ПО ПАРОВОЗДУШНОМУ МЕТОДУ V

С ИСПОЛЬЗОВАНИЕМ ТЕРМОСИГНАЛИЗАТОРА ШЕРСТЯНЫХ

И ХЛОПЧАТОБУМАЖНЫХ ВЕЩЕЙ, ЗАРАЖЕННЫХ ВЕГЕТАТИВНЫМИ

ФОРМАМИ МИКРОБОВ, МИКРОБАКТЕРИЯМИ ТУБЕРКУЛЕЗА,

А ТАКЖЕ ВОЗБУДИТЕЛЕМ ЛИХОРАДКИ «КУ» И ОСПЫ

33. Перед началом работы камера должна быть выключена из сети.

34. Наполняют парообразователь водой в количестве 70 литров, как

указано в п. 6.

35. Включают камеру в сеть (выключатель I в положение «включено»),

36. Включают парообразователь (выключатель II устанавливают в поло-

жение «вкл», выключатель V в положение 2).

37. После достижения +80°С По угловому термометру (сухому)

выключают камеру из сети (выключатель 1) и проветривают путем откры-

тия приточного и вытяжного отверстия. Затем приступают к загрузке

камеры носильными вещами, развешивая их на плечиках; одну часть мат-

рацев укладывают вертикально в свернутом виде (столбиком) на решетку,

другую — в свернутом виде горизонтально на матрацы, расположенные

вертикально. Количество загруженных вещей на данной камере не долж-

но превышать 9 комплектов (весом 54 кг.).

38. Стрелку (красно-желтого цвета) термосигнализатора устанавли-

вают на +85°С с соответствующей поправкой (п. 13 в).

39. После загдузки вещей закрывают двери, включают камеру в сеть

(выключатели I

 if

 V ставят в положение «включено») и прогревают ка-

меру с вещами. ~С момента достижения +85°С отсчитывают время начала

экспозиции. Нормы загрузки вещей и срок дезинфекции — в зависимости

от характера инфекций в таблице 2. В процессе экспозиции температура

поддерживается на уровне +85°С термосигнализатором.

40. По окончании экспозиции проветривают камеру в течение 10—15

минут, для чегр необходимо выключить выключатели V, VI и выключатель

II и включить выключатель III (калориферы), предварительно открыв

приточно-вытяжное отверстие. После проветривания выключают каме-

ру из сети (выключатель I и III) и выгружают вещи.

IV. ДЕЗИНФЕКЦИЯ ПРИ ЗАРАЖЕНИИ ВЕЩЕЙ СПОРОВЫМИ

ФОРМАМИ МИКРОБОВ И ДЕРМАТОФИТАМИ

41. При заражении споровыми формами микробов и дерматофитами

норма загрузки верхней одежды и постельных принадлежностей не

должна превышать 54 кг. Подготовка и работа на камере проводятся так

же, как и при дезинфекции паровоздушной смесью вещей, зараженных

вегетативными формами микробов (п. п. 35, 36, 37, 38, 39 и 40), но стрел-

ку термосигнализатора устанавливают на +98°С с соответствующей по-

правкой.

42. Дезинфекция проводится при температуре  + 9 7 + +98°С. Нормы

загрузки вещей и срок дезинфекции см. в таблице 2.

Дезинфекция паровоздушной смесью шерстяных

и хлопчатобумажных вещей

Таблица 2.

Наименование

Температура

по наружному

термометру

в°С

Экспози-

ция

! МИН.

Загрузка

вещей на

камеру

в кг.

Дезинфекция вещей, зараженных

вегетативными формами микробов

(при смешанной загрузке)

Дезинфекция вещей, зараженных:

а) туберкулезной палочкой
б) возбудителем лихорадки

«КУ» и оспы

Дезинфекция вещей, зараженных

споровыми формами микробов

Дезинфекция вещей, зараженных

• дерматофитами

10

80—90
80—90

80—90

80—90

97—98

97—98

10

20

30

45

30

30

54
54

54

42

54

54

V. ДЕЗИНСЕКЦИЯ ШЕРСТЯНЫХ И ХЛОПЧАТОБУМАЖНЫХ

ВЕЩЕЙ (С ИСПОЛЬЗОВАНИЕМ ТЕРМОСИГНАЛИЗАТОРА)

43. При дезинсекции паровоздушной смесью шерстяных и хлопчато-

бумажных вещей, в том числе матрацев, подушек, ватных одеял и т. п.

норма загрузки не должна превышать 54 кг. вещей на камеру. Подготов-

ка работы на камере проводится так же, как и при дезинфекции паровоз-

душной смесью шерстяных и хлопчатобумажных вещей (п. п. 34, 35, 36,

37, 38). Стрелка термосигнализатора устанавливается на +80°С с соответ-

ствующей поправкой (см. 13 п.).

44. При достижении +80°С выдерживают при этой температуре 5 ми-

нут.

45. По окончании экспозиции проветривают камеру 10 —15 мин., для

чего необходимо включить переключатель II, выключатели V, VI и вклю-

чить выключатель III (на калориферы), открыв приточно-вытяжное отвер-

стие. После проветривания выключают камеру из сети (выключатель I и

выключатель III) и выгружают вещи.

VI ДЕЗИНФЕКЦИЯ ПАРОВОЗДУШНОЙ СМЕСЬЮ

ПРИ ПОНИЖЕННОЙ ОТНОСИТЕЛЬНОЙ ВЛАЖНОСТИ

(60—70 %| КНИГ, ЗАРАЖЕННЫХ ВЕГЕТАТИВНЫМИ ФОРМАМИ

МИКРОБОВ, В ТОМ

 ЧИСЛЕ

 МИКРОБАКТЕРИЯМИ ТУБЕРКУЛЕЗА

И Д1ЙМАТОФН1АМИ (БЕЗ ИСПОЛЬЗОВАНИЯ ТЕРМОСИГНАЛИЗАТОРА)

46. Перед началом работы камера должна быть выключена из сети

(выключатель I в положении «выключено»). Приспосабливают камеру для

установки в ней книг. Для этого вкладывают по 4 боковых планки с паза-

ми в имеющиеся на боковых стенках камеры скобы. Боковые планки

устанавливают по вертикали равномерно. В пазы боковых планок вкла-

дывают рейки.

47. Наполняют парообразователь водой в количестве 70 л, как ука-

зано в п. 6.

48. Включают камеру в сеть, выключатель I ставят в положение «вклю-

чено», выключатель VI в положение «выключено». Незагруженную каме-

ру прогревают до  + 6 0 + +70°С. Для этого включают парообразователь

и калориферы в положение «вкл» (выключатели II и III) и в положение

2 (выключатели IV, V), по достижении +60 +70°С выключают камеру из

сети (выключатели I, II, III в положении «выключено») и проветривают

камеру, открыв приточное и вытяжное отверстия.

49. После этого производят загрузку книг, устанавливая их на 4 рей-

ках вертикально на ребро (как они стоят в книжном шкафу) не очень

плотно по два ряда по глубине камеры. Общее количество загруженных

в камеру книг при толщине их от 0,9 до 3 см колеблется в пределах от

800 до 1000 экземпляров.

50. Дезинфекция книг проводится паровоздушной смесью при темпе-

ратуре  + 7 0 +75°С, относительной влажности в камере 60—70% и экспо-

зиции 3 часа.

51. После загрузки камеры включают ее в сеть (выключатель I в поло-

жении «включено»); включают парообразователь и калориферы (выклю-

чатели II и III ставят в положение «вкл», выключатели IV, V в положе-

11

ние 2). По достижении +30 -j—|-40

о

С парообразователь выключают

(выключатели II, V), камеру с книгами прогревают до +70

с

С по сухому

термометру и +60°С по влажному термометру (см. приложение 1). С

момента достижения требуемой температуры и относительной влажности

начинается экспозиция.

52. В процессе экспозиции регулируют температуру и относительную

влажность путем переключения выключателей IV, V в положение «2»,

«1» или полного выключения одного или обоих переключателей II, III.

53. В случае затруднений в поддержании необходимой температуры и

относительной влажности следует приоткрывать вытяжное, в крайнем

случае на короткий срок, и приточное отверстие.

54. По окончании дезинфекции выключают камеру из сети (выключа-

тели I, II, III, IV, V в положении «выключено»), проветривают камеру в

течение 10—15 минут и затем выгружают книги. Для сохранения нормаль-

ной формы книг их складывают стопками по 20—40 экземпляров и в те-

чение 2—3 часов хранят при комнатной температуре.

ДЕЗИНФЕКЦИЯ

паровоздушной смесью (щадящий режим) кожано-меховых

 вещей,

зараженных

 вегетативными формами микробов и микробактериями

туберкулеза

 (без

 использования

 термосигнализатора].

55. Перед началом работы камера должна быть выключена из сети

(выключатель I в положении «выключено»).

56. Наполняют парообразователь водой в количестве 50—70 л, как

указано в п. 6.

57. Включают камеру в сеть: выключатель I ставят в положение «вклю-

чено». Незагруженную камеру прогревают до  + 7 0 + +80°С. Для этого

включают парообразователь и калориферы (в положение «вкл» выклю-

чатели II и III и в положение 2 выключатели IV, V), по достижении +70

+80°С выключают камеру из сети (переключатели I, II, III, IV, V в положе-

нии «выключено») и проветривают камеру, открыв приточное и вытяжное

отверстия.

58. После этого производят загрузку камеры носильными вещами, раз-

вешивая их на плечиках; часть матрацев укладывают вертикально в свер-

нутом виде (столбиком) на решетку; а часть — в свернутом виде гори-

зонтально на матрацы,расположенные вертикально. Количество загружен-

ных вещей при данном режиме не должно превышать 7 комплектов (ве-

сом 42 кг.).

59. После загрузки вещей закрывают двери и включают камеру в сеть

(выключатель I в положении «включено»), парообразователь и калорифе-

ры (выключатели II и 111 устанавливают в положение «вкл», выключатели

IV, V в положение 2).

Для получения начальной температуры +80°С по сухому термометру

и +62°С по влажному термометру необходимо включить парообразова-

тель и калориферы (переключатели II и III) тогда, когда температура по

обоим термометрам будет ниже требуемой на 5+6°С, так как следует

учитывать, что даже после выключения нагревателей температура по

сухому и влажному термометрам будет превышаться. Для дальнейшего

регулирования требуемой температуры и относительной влажности вклю-

12

чают периодически парообразователь или калориферы, в зависимости от

показания разницы температуры между сухим и влажным термометрами,

С момента достижения требуемой температуры и относительной влаж-

ности (см. приложение II) начинается экспозиция.

60. Дезинфекция вещей, зараженных вегетативными формами микро-

бов, проводится паровоздушной смесью при температуре  + 8 0 ••—|-85°С

и относительной влажности в камере 40—50% и экспозиции 60 мин.

61. Дезинфекцию вещей, зараженных микробактериями туберкулеза,

проводят паровоздушной смесью при температуре +80 ~—f-85°C и отно-

сительной влажности в камере 40—50% при экспозиции в 2,5 часа.

62. Регулирование температуры и относительной влажности в указан-

ных выше пределах в процессе экспозиции достигается путем периоди-

ческого включения и выключения парообразователя и калориферов в

положение 1,2 выключателями IV, V или путем полного отключения пе-

реключателями II, III.

63. В случае затруднений в поддержании необходимой температуры и

относительной влажности следует приоткрывать вытяжное, в крайнем слу-

чае на короткий срок, и приточное отверстия.

64. По окончании дезинфекции выключают камеру из сети (переклю-

чатели II,-III и выключатели I, IV, V), проветривают камеру в течение

10—15 минут, а затем выгружают вещи.

Приложение 1.

Температура

по угловому

термометру

(сухой) в °С

г

70

•70

70

70

71

71

71

71

72

72

Температура по

угловому термо-

метру (влажный)

в°С

2

60

61

62

63

61

62

63

64

62

63

Температура меж-

ду сухим и влаж-

ным (разница)

3

10

9

8

7

10

9

8

7

10

9

% относительной

влажности

4

59,8

63,5

67,1

70,8

60,2

63,7

67,2

70,7

60,6

63,9

72

72

73

73

73

73

74

74

74

74

75

75

75

75

75

64

65

63

64

65

66

64

65

66

67

64

65

66

67

68

Температура

по угловому

термометру

(сухой) в °С

80

80

80

8

7

10

9

8

7

10

9

8

7

11

10

9

8

7

67,3

70,0

60,9

64,1

67

£

3

71,2

60,5

64,0

67,3

71,7

58,5

61,5

65,1

68,5

72,1

Приложение 2.

Температура по

угловому TegMO-

метру (влажный)

в "С

61

62

63

64

Температура меж-

ду сухим и влаж-

ным (разница) в

0

19

18

17

16

% относительной

влажности

39,1

41,5

43,8

46,3

И

80

80

81

81

81

81

81

81

82

82

82

82

82

83

83

83

83

83

84

84

84

84

84

85

85

85

85

85

?5

65

66

62

63

64

65

66

67

63

64

65

66

67

64

65

66

67

68

65

66

67

68

69

65

66

67

68

69

70

15

14

19

18

17

16

15

14

19

18

17

16

15

19

18

17

16

15

19

18

17

16

15

20

19

18

17

16

15

48,7

51,6

39,4

41,7

44,1

46,4

49,1

51,9

39,8

42,0

44,3

46,6

49,5

40,2

42,3

44,8

47*4

49,9

40,5

42,9

45,4

47,8

50,2

38,8

41,1

43,5

45,9

48,2

50,6

1.5

комплектность

№№

п/п

1

Наименование

2

Количество

в шт.

3

Примечание

4

1. Камера в собранном виде с парообразо-

вателем, нагревательными элементами,

предохранительной решеткой

2. Противень для формалина 1
3. Оправа термометра 2
4. Уплотнители термометров 2
5. Уплотнители коллектора 1

6. Щит управления в сборе со шну-

ром питания (без электроламп) 1

7. Электролампы 2
8. Термосигнализатор ТСМ-100 с

проводом питания-10 м , 1

9. Термометр угловой У 5 1 240 141 2

10. Дефлектор 1
11. Труба с заслонкой 1
12. Указатель уровня воды в сборе 1
13. Плечики для одежды 10

14. Воронка с краном в сборе 1
15. Водосливной патрубок 1/2" с вентилем

1/2", с муфтой 1/2" и контргайкой 1/2" 1

16. Коллектор слива воды в сборе с венти-

лями 1/2" 1

17. Болт М8 с гайкой М8 и шайбой 8

. для крепле'йия трубы заслонки 11

18. Уплотнитель вытяжной трубы 2
19. Спецболт с гайкой М8 для крепления

щита управления

20. Полки для книг
21. Стакан высокий 100 мл.

Запасные части

22. Электронагреватели: для воздуха

для воды

Техдокументация

1. Техническое описание и инструкция

по эксплуатации с паспортом 1 экз.

2. Упаковочный ярлык 1

на изделии

с изделия

16

Рис. 1, Камера в сборке

1—камера, 2—щит управления, 3—труба с заслонкой, 4—термосигнализатор, 5—термометры с оправами, 6—воронка с краником, 7—коллекюр,

-водомерный сосуд, 9—водосливной патрубок в сборе, 10—приточное отверстие.

Рис. 2. Щит управления камеры.

геД»

I—выключатель камеры, II, V—переключатеДи парообразователя,

III, IV—переключатели калорифера,  V I — В Ы К Л Ю Ч И - е л ь автоматической

работы парообразователя, IX—винты крепления,

 Щ\

—сигнальная лампа

калорифера, VIII—сигнальная лампа парообразоват

КАМЕРА ДЕЗИНФЕКЦИОННАЯ

ЭЛЕКТРИЧЕСКАЯ ЦНИДИ

ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ

| Обозначе-

ние.

А

V

"л,, л

9

р,

ГСМ—100

п

в,

Е

9

В,

п , •

в,

Rii R9

НЭ10—12

НЭ2, 5, 8

КЭ 1,3,4,

6,7,9

Наименование

 и тип

Амперметр Э—378

Вольтметр Э—378

Лампа сигнальная

Пускатель магнитный ПАЛЕ-211

Реле промежуточное- ПЭ—20

Термосигнализатор

 ТСМ

—

100

Предохранитель ПР—2

Выключатель пакетный ПВМЗ-60

Выключатель пакетный ПЗМЗ—25

выключатель пакетный ПВМЗ—10

Выключатель пакетный ПЕЗМЗ—10

Выключатель пакетный ПЗМЗ—10

Тумблер ТП— 1— 2

Резистор ПЭЗ—50—1500 ом I 10%

Нагреватель U—обр. ЭТ—12Q

Нагреватель U—обр. ЭТ—120

Нагреватель U—обр. ЭТ—

120

Ссноеные

данные

30 а

600 в

220 в, 25 вт

220 в

220 в

220 в

60 а

220 в

220 в

220 в

220 в

220 в

6 а, 220 в

1 SCO ом

220X2500

220X500

, ВТ.

220X500

ВТ.
