СТОЛИКИ ПРОЦЕДУРНЫЕ МСК-501, МСК-501М, МСК-501-01, МСК-501-01М, МСК-504, МСК-502, МСК-502М, МСК-502-01, МСК-502-01М (СПп-01-«МСК»-ПС, СПп-02-«МСК»-ПС, СПп-03-«МСК»-ПС). ПАСПОРТ
ООО «МЕДСТАЛЬКОНСТРУКЦИЯ»
I. НАЗНАЧЕНИЕ ИЗДЕЛИЯ
Столики предназначены для оснащения стоматологических, смотровых процедурных кабинетов больниц и поликлиник.
Столики изготавливаются для эксплуатации при температуре окружающей среды от +10°С до +35°С и относительной влажности 80% при температуре +25°С.
2004 г.
Основные параметры к размеры.
Основные параметры и размеры столиков указаны в таблице 1. Таблица I
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Наименование параметров
Значение параметров
СПп-01-«МСК»
i Габаритные размеры каркаса
622x402x890
2 Масса, кг, не более
16
3. Количество полок
2
4. Материал полок:
- стекло
+
- нержавеющая сталь .
+
Характеристики (свойства):
Столики выдерживают равномерно распределенную нагрузку массой не более 50 кг Столики имеют 4 колеса, диаметром не менее 75 мм, вращающиеся вокруг вертикальной оси.
Усилие, необходимое для перемещения столиков с номинальной нагрузкой не более 100 Н{10 кг), при этом колеса столиков должны быть сориентированы в направлении движения.
Каркас столиков должен иметь защитно-декоративные покрытия эпоксидной порошковой краской «Эколак» по 2329-382-02068474-2000, нетоксичной пожаробезопасной, устойчивой к ударам, сколам, средствам дезинфекционной обработки способом протирания.
Покрытия металлических деталей соответствуют требованиям IV класса ГОСТ 9.303 и ГОСТ 9.032 по внешнему виду, а по условиям эксплуатации группе УХЛ 4.2 по ГОСТ 9.014.
Столики устойчивы к дезинфицирующим средствам, разрешенным для дезинфекционной обработки поверхностей в соответствии с действующими НТД на эти средства и ГОСТ 42-21-2, МУ 287-113Б, утвержденными МЗ РФ 30 12, 1998 года.
Столики при эксплуатации устойчивы к воздействию климатических факторов по ГОСТ 15150 для вида исполнения УХЛ 4.2. Столики, упакованные в транспортную тару, сохраняют работоспособность после механических воздействий по ГОСТ Р 50444. Полный средний срок службы столиков до списания, не менее 6 лет.
За критерий предельного состояния столиков принимается состояние, при котором восстановление работоспособности нецелесообразно по технико-экономическим и функциональным показателям.
Наименование изделия
Обозначение документа
Количество, шт.
*Столик процедурный передвижной с двумя стеклянными полками СПп-01-«МСК» в сборе
ИЛИ
•Столик процедурный передвижной с тремя полками из нержавеющей стали СПп-02-«МСК» в сборе
ТУ 9451-004-52962725-01
1
Столик процедурный передвижной с двумя полками из нержавеющей стали СПп-03-«МСК» в сборе
ТУ 9451-004-52962725-01
!
Паспорт
1
Комплект поставки столиков соответствует указанному в таблице 2 Таблица 2
КОМПЛЕКТНОСТЬ
Примечание: * - по согласованию с заказчиком полки могут быть изготовлены из стекла или нержавеющей стали.
-
В зависимости от модели столики состоят из:
-
двух полок (модели СПп-01-«МСК», СПп-03-«МСК»);
-
трех полок (модель СПп-02-«МСК»),
-
-
УСТРОЙСТВО И ПРИНЦИП РАБОТЫ
Каркас столика изготовлен из стальных труб круглого сечения ,
Полки могут быть изготовлены из стекла или нержавеющей стали 12Х18Н10Т, кроме модели СПп-03-«МСК», где материал изготовления полок -только нержавеющая сталь.
УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ
5.1 К сборке и эксплуатации столиков допускаются лица, внимательно изучившие настоящее описание, конструкцию столиков и правила эксплуатации
ПОДГОТОВКА К СБОРКЕ
После транспортирования столиков в условиях отрицательных температур, перед распаковкой необходимо выдержать их в нормальных условиях не менее 2 часов.
Распаковать столики и проверить целостность покрытия и целостность полок (для моделей со стеклянными полками).
Проверить комплектность.
Произвести дезинфекцию средствами, рекомендованными для наружных поверхностей (1-3% раствор хлорамина).
ПОРЯДОК СБОРКИ
7.1 Перед сборкой должны быть выполнены все работы, указанные в разделе 6 настоящего паспорта. 7 2 Осуществить сборку согласно инструкции.
7 3 Перед началом эксплуатации проверьте крепление колес.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ 8,1 Техническое обслуживание включает в себя ежедневный осмотр целостности покрытий и столиков,
ПРАВИЛА ТРАНСПОРТИРОВАНИЯ И ХРАНЕНИЯ
Столики в упаковке пред приятия-изготовителя транспортируются простыми транспортными средствами при температуре от -50°С до +50°С и относительной влажности 100% при температуре +25°С.
Хранение должно обеспечиваться при тех же условиях в сухих складских помещениях, исключающих воздействие атмосферных осадков и агрессивных сред, воздух помещения не должен содержать примесей, вызывающих коррозию металла.
ГАРАНТИИ ИЗГОТОВИТЕЛЯ
10.3. Предприятие-изготовитель гарантирует соответствие столиков требованиям технических условий при соблюдении потребителем условий эксплуатации, транспортирования и хранения, установленных в технических условиях и указанных в настоящем паспорте.
10.2 Гарантийный срок эксплуатации 12 месяцев со дня ввода столиков в эксплуатацию, гарантийный срок хранения 6 месяцев.
В течение гарантийного срока завод-изготовитель безвозмездно ремонтирует или заменяет изделие или его составные части в случае неисправности при условии соблюдения потребителем правил транспортирования, хранения и эксплуатации.
It СВИДЕТЕЛЬСТВО О ПРИЕМКЕ
Столики процедурные СПп-01-«МСК»-ПС, СПп-02-«МСК»-ПС, СПп-03-«МСК»-ПС Дата выпуска Соответствуют техническим условиям ТУ 9452-002-52962725-01 и признаны годными к эксплуатации.
Изделие медицинской техники
12. ГАРАНТИЙНЫЙ ТАЛОН
на ремонт (замену) в течение гарантийного срока
Номер и дата выпуска^ Приобретено
га, подпись, штамп торглтощей оргали шцин

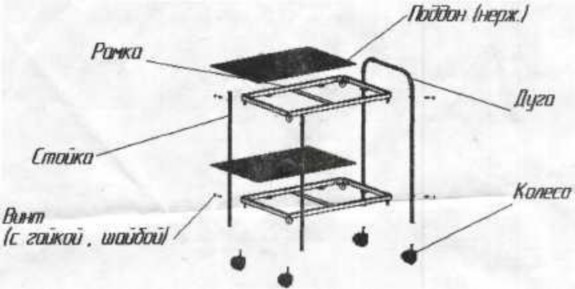

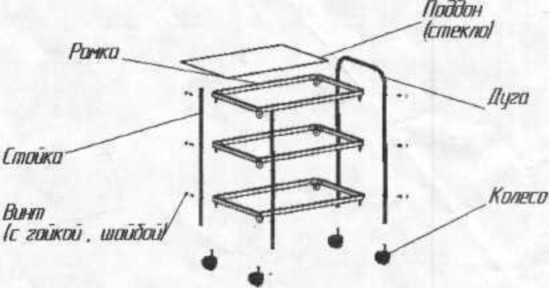

Инструкция по сборке столика процедурного
Прикрепить рамки к дуге и стойкам винтами и гайками.
*Сбору производить с верхней рамки.
Прикрепить колеса к дуге и стойкам.
Установить поддоны.
////////////////////////////
