Система ограждения международной ассоциации маячных служб МАМС - часть 1

СИСТЕМА ОГРАЖДЕНИЯ

МЕЖДУНАРОДНОЙ АССОЦИАЦИИ

МАЯЧНЫХ СЛУЖБ

МАМС



Общие принципы системы ограждения МАМС

Система включает плавучие знаки пяти типов: 1) латеральные; 2) кардиналь-
ные;  3)  ограждающие  отдельные  опасности; 4)  обозначающие  начальные
точки и ось фарватера (канала) и середину прохода (осевые, или знаки чистой
воды); 5) специального назначения.

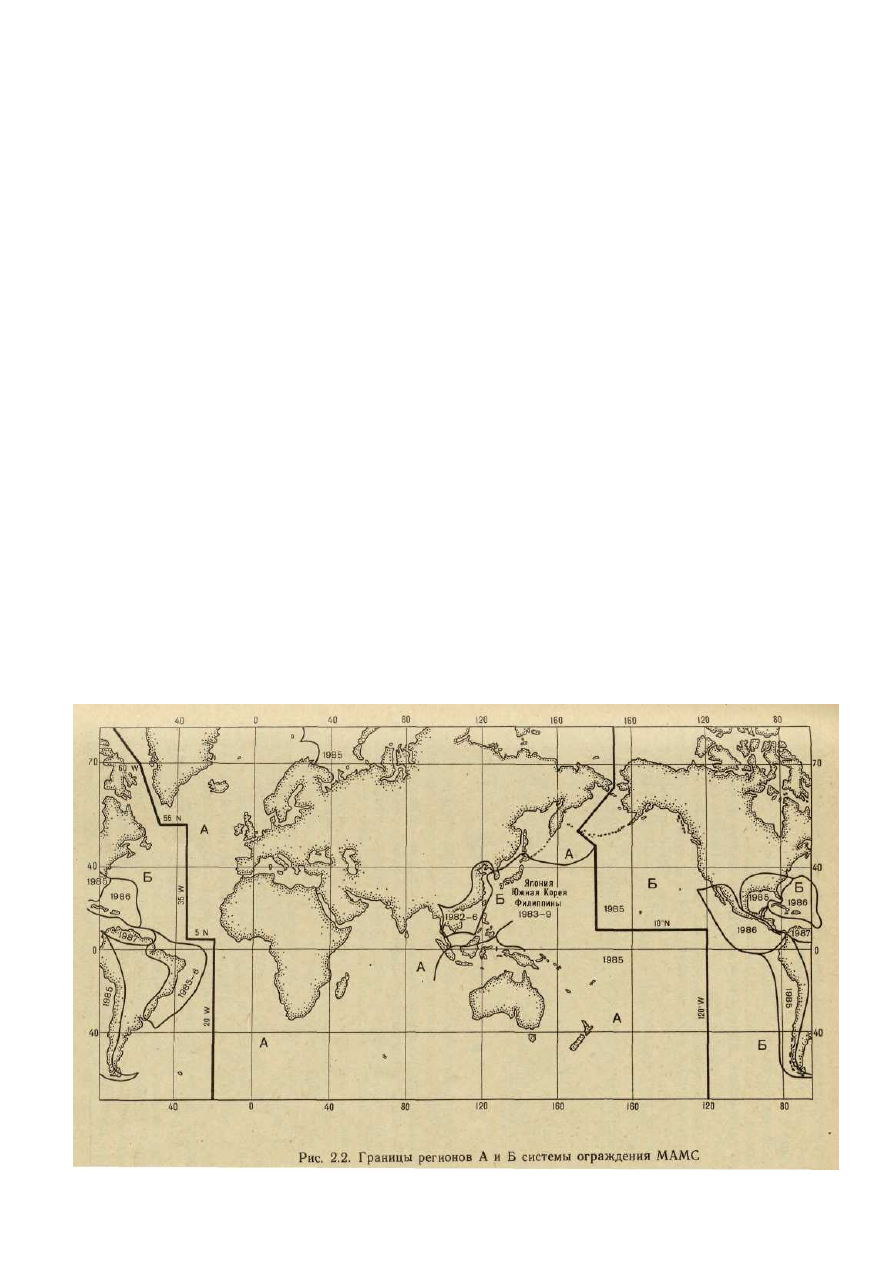

Мировой океан разделен на два региона: регион А и регион Б (рис. 2.2.), кото-
рые отличаются принципом использования красного и зеленого цветов для ог-
раждения сторон фарватера латеральными знаками.
Страны, принявшие красный цвет окраски средств навигационного оборудова-
ния (СНО) с левой стороны фарватера, относятся к региону А; страны, приняв-
шие зеленый цвет окраски СНО с левой стороны фарватера,— к региону Б.
При  этом  направление  фарватера  в  обоих  регионах  считается  с  моря,  а  в  от-
дельных случаях оговаривается специально.
Латеральные знаки, используемые в регионах А и Б для ограждения сторон
фарватеров, отличаются друг от друга. Остальные типы знаков являются общи-
ми для регионов А и Б.

Характеристика знаков

Латеральные  знаки

  (знаки  левой  и  правой  стороны) — выставляются  по

принципу ограждения сторон фарватера. Стороны ограждаются буями или ве-
хами. На корпусах буев могут наноситься цифры или буквы. Нумерация бу-
ев по возрастающей величине или обозначение буквами в алфавитной после-
довательности ведется со стороны моря.

В  местах  разделения  фарватеров  для  обозначения  основного  (предпочти-

тельного) фарватера используются видоизмененные латеральные знаки.

В регионе А на латеральных знаках (рис. 2.3),выставляемых на левой и пра-

вой сторонах фарватера, зажигаются соответственно красные и зеленые огни.

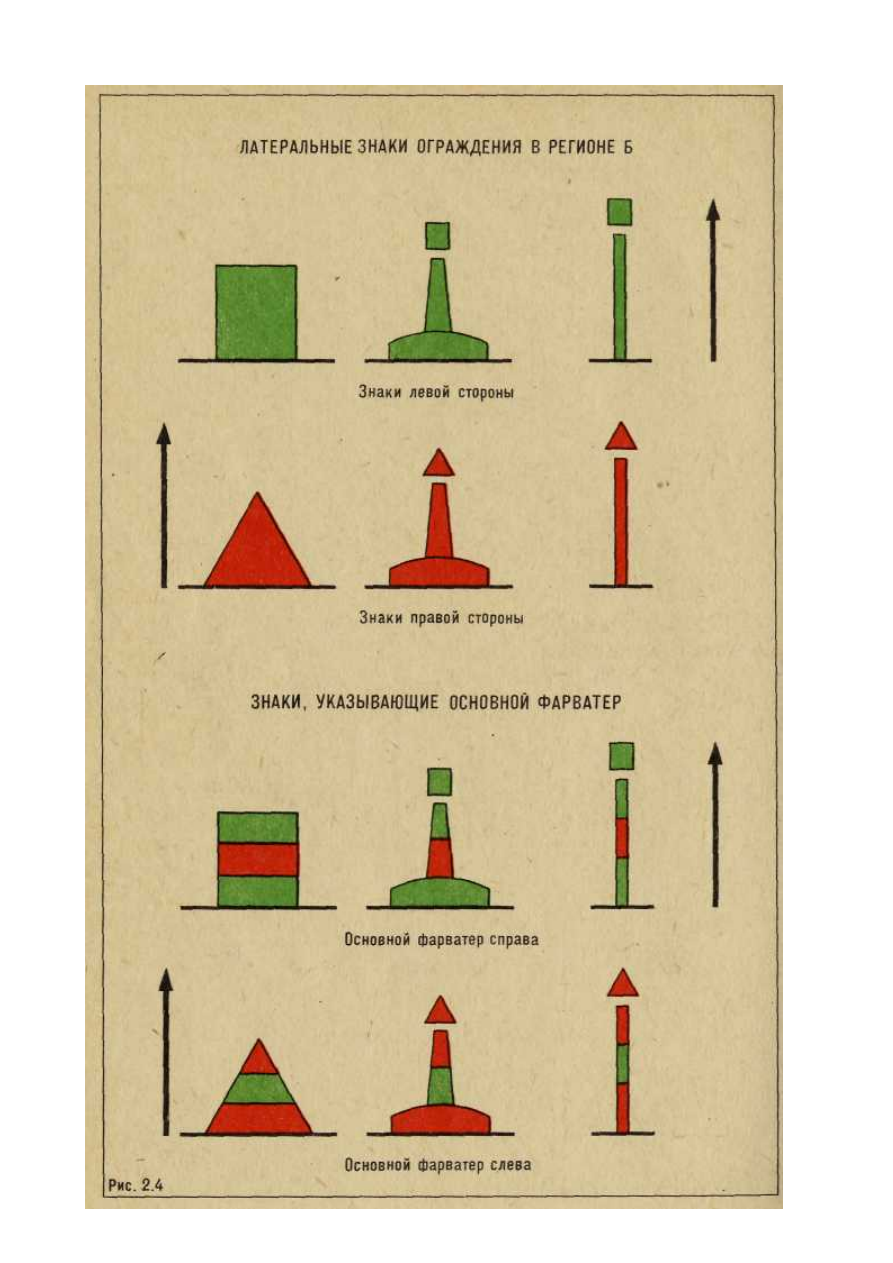

В регионе Б на латеральных знаках (рис. 2.4), выставляемых на левой и пра-

вой сторонах фарватера, зажигаются соответственно зеленые и красные огни.

Кардинальные знаки

 выставляются по принципу ограждения навигацион-

ных опасностей относительно стран света и обозначают сторону, с какой сле-
дует обходить ограждаемую опасность. С этой целью горизонт вокруг Навига-
ционной опасности условно делится на секторы: северный N — между румбами
NW и NE, восточный Е — между румбами NE и SE, южный S — между румбами
SE и SW и западный — между румбами SW и NW.

Кардинальные  знаки  выставляются  в  одном,  нескольких или во всех секто-

рах  и  по  их  наименованию  подразделяются  на  северные,  восточные,  южные  и
западные. Буи и вехи выставляются: северные к N. восточные к Е, южные к
S, западные к W от опасности.

Для кардинальных знаков определенная форма не установлена, но, как пра-

вило, они представляют собой столбовидные буи и вехи.

Топовая фигура на кардинальных знаках имеет вид двух черных конусов.

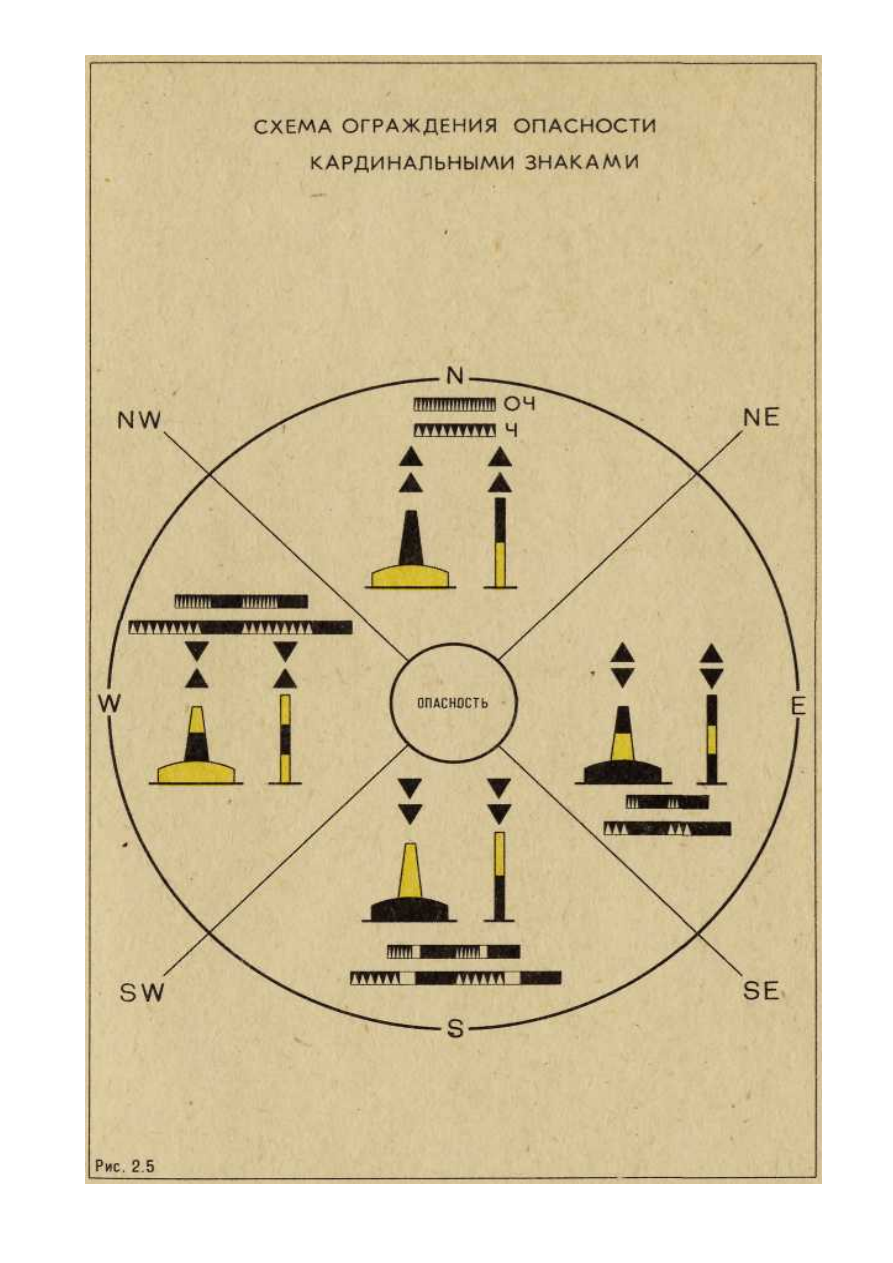

Вид и окраска кардинальных знаков и характеристика их огней показаны на

рис. 2.5.

Ниже приведены характеристики огней кардинальных знаков.

Кардинальные знаки имеют особую систему проблесковых  огней  с  характе-

ром — очень  частый  ОЧ (100 или 120 проблесков в минуту) или частый Ч
(50 или 60 проблесков в минуту).
Цвет огня кардинальных знаков белый.

Число частых или очень частых проблесков 3; 6 или 9, установленное для

кардинальных знаков, избрано для облегчения их запоминания с учетом того,
что расположение знаков относительно опасности и число проблесков ассоции-
руется с расположением соответствующих цифр на циферблате часов.

Длительный проблеск продолжительностью не менее 2 с для огней южных

кардинальных  знаков  установлен  с  целью отличия  их от огней, имеющих 3
или 9 очень частых или частых проблесков.
Северный — ОЧ или Ч.

Восточный — 04(3) или 4(3) — три  очень  частых  или  частых  проблеска  с

последующей темнотой.

Южный —04(6) ДлПр или 4(6) ДлПр —шесть очень частых или частых

проблесков с последующим длительным проблеском продолжительностью не

менее 2 с, за которым следует темнота.

Западный — 04(9) или 4(9) —девять очень частых или частых проблесков

с последующей темнотой.

Знаки,  ограждающие  отдельные  опасности

  незначительных  размеров,  вы-

ставляются непосредственно над опасностью и могут быть обойдены  с любой
стороны (рис. 2.6).

Знаки, ограждающие отдельные опасности, окрашены в черный цвет с одной

или несколькими красными горизонтальными полосами.

Топовая  фигура  имеет  вид  двух  черных  шаров,  расположенных  один  над

другим. Характер огня — проблесковый (2 Пр), цвет огня — белый.

Осевые  знаки,  или  знаки  чистой  воды

  (рис. 2.7), служат  для  обозначения

оси фарватера или в качестве подходных. Они представляют собой буи сфери-
ческой или столбовидной формы и вехи с топовой фигурой в виде красного
шара.

Эти знаки являются единственным типом знаков, которые окрашены верти-

кальными полосами (красными или белыми).
На знаках могут зажигаться белые огни с характером:

Изо — изофазный,
Зтм — затмевающийся,
ДлПр — длительно-проблесковый;
Мо (А)   (• —) — буква А по азбуке Морзе.

Знаки  специального  назначения

  предназначены  для  обозначения  специ-

альных районов или объектов, показанных на картах или описанных в других
навигационных  документах,  например  знаки,  ограждающие  районы  свалки
грунта, подводные кабели и трубопроводы, обозначающие районы военных уче-
ний и зоны отдыха и другие подобные районы.

Знаки  специального  назначения  имеют  желтую  окраску.  На  знаках  может

устанавливаться  топовая  фигура  в  виде  желтого  косого  креста. Сами  знаки
могут иметь любую форму (рис. 2.8).

На знаках зажигаются желтые огни, характеристика которых (Пр) отличает-

ся от характеристики белых огней других знаков.

На корпусе буев специального назначения могут наноситься цифры или бук-

вы, позволяющие определить их назначение.

Ограждение  «новых  опасностей».

Термин  «новая  опасность»  служит  для

обозначения опасностей, еще не описанных в навигационных документах.

При ограждении новых опасностей используется дублирование обычных ог-

раждающих  знаков.  Знак,  ограждающий  новую  опасность,  может  быть  обору-
дован  радиолокационным  маяком-ответчиком  с  опознавательным  сигналом
«Д» (— •   •  ) по азбуке Морзе.

Перечень стран, объявивших о переходе на систему огра-
ждения МАМС

Р е г и о н   А.

  Австралия,  Бельгия,  Великобритания,  Габон,  Греция,  Дания,

Индия,  Индонезия,  Иран,  Ирландия,  Исландия,  Испания,  Италия,  Камерун,
Кения,  КНР,  Малайзия,  Нигерия,  Нидерланды,  Новая  Зеландия,  Норвегия,
Папуа-Новая Гвинея, Польша, Румыния, Саудовская Аравия, РФ, Судан, Сян-
ган  (Гонконг),  Таиланд,  Финляндия,  Франция  (включая  владения  Реюньон,
Новая  Каледония  и  Французская  Полинезия),  ФРГ,  Эфиопия,  Южно-
Африканская Республика.

Р е г и о н   Б.

  Аргентина,  Барбадос,  Бразилия,  Венесуэла,  Канада,  Куба,

Мексика, Перу, США, Французские владения (Гвиана, Гваделупа, Мартиника,
Сен-Пьер и Микелон), Чили, Эквадор, Южная Корея, Япония.



УСЛОВНЫЕ ОБОЗНАЧЕНИЯ ОГНЕЙ И ЗНАКОВ НА КАРТАХ

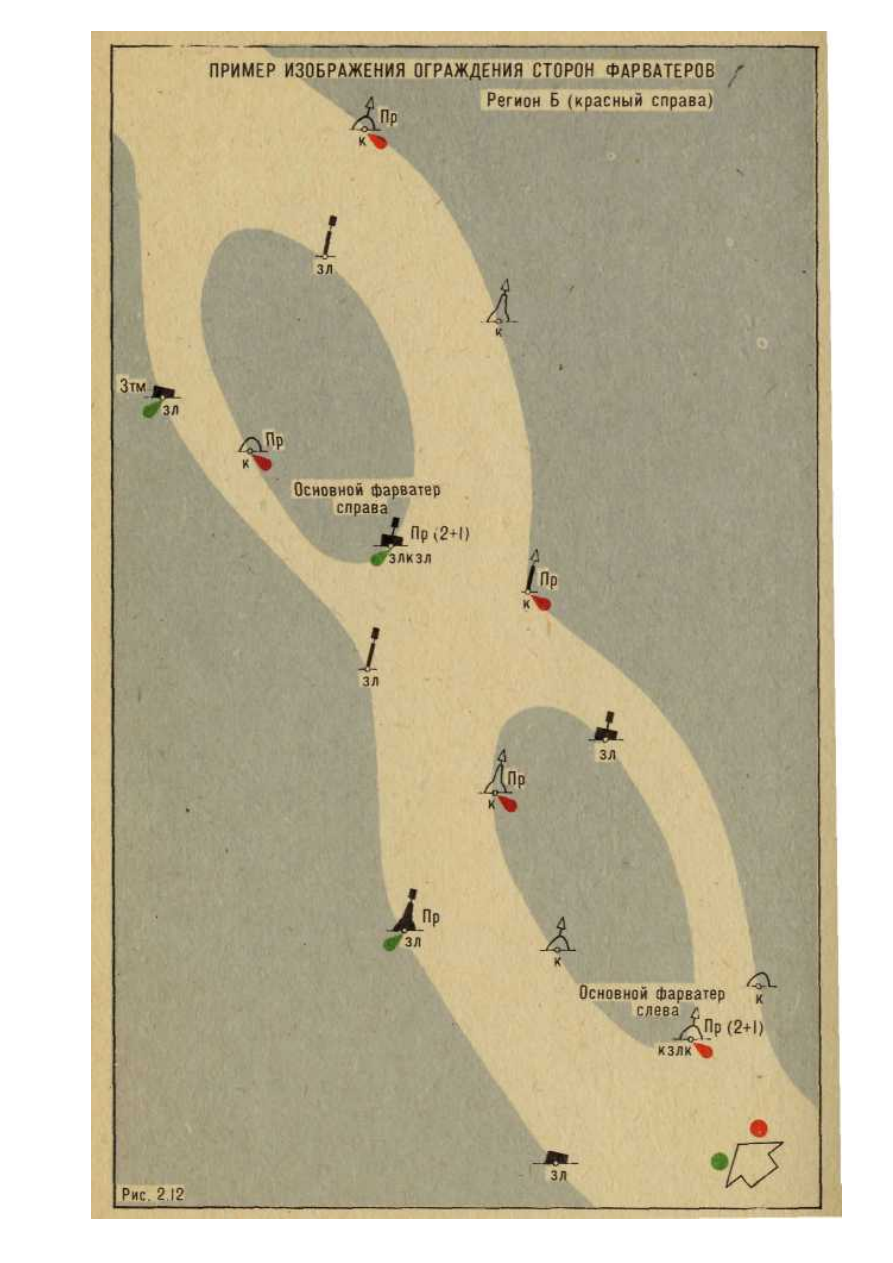

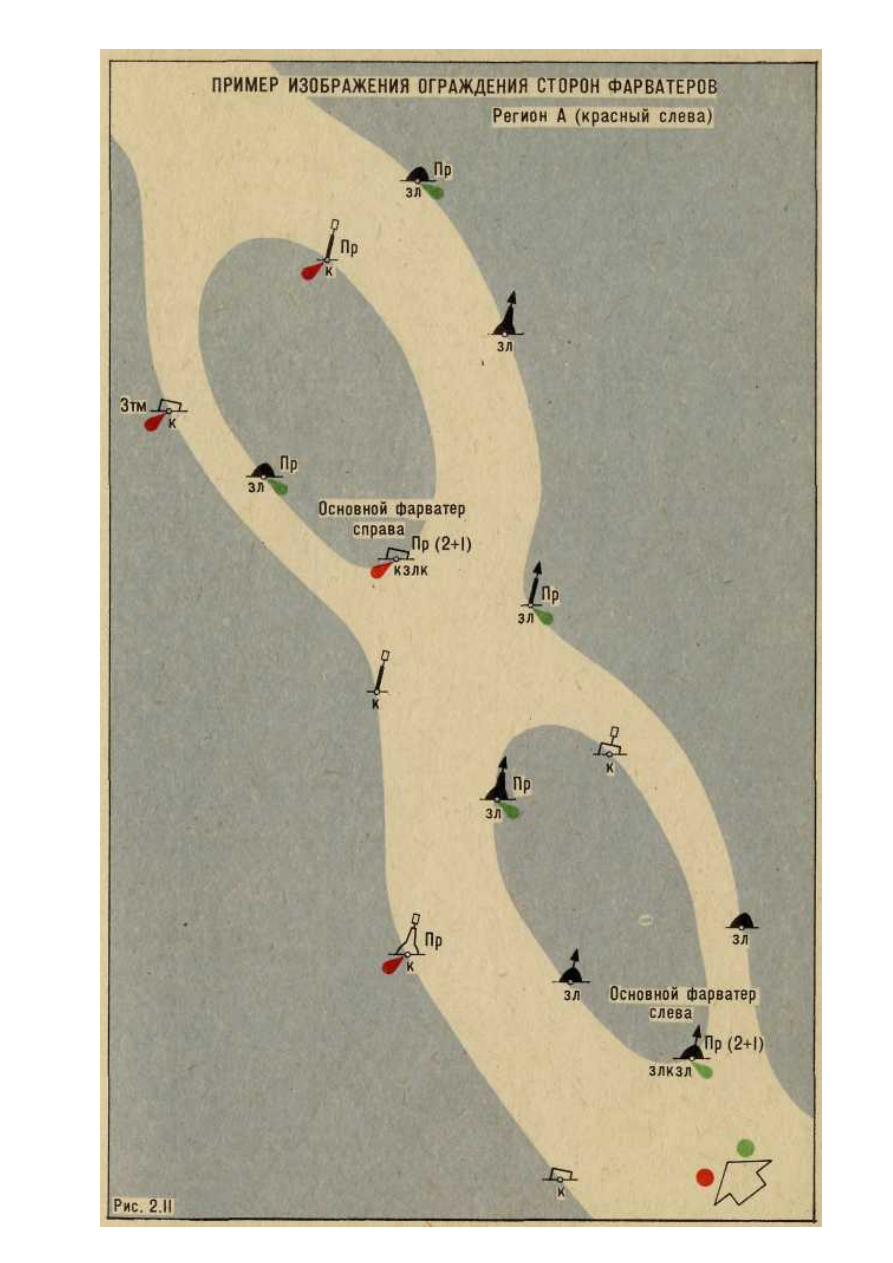

На морских картах и картах внутренних водных путей для  знаков системы

ограждения МАМС приняты условные обозначения (рис. 2.9—2.12).

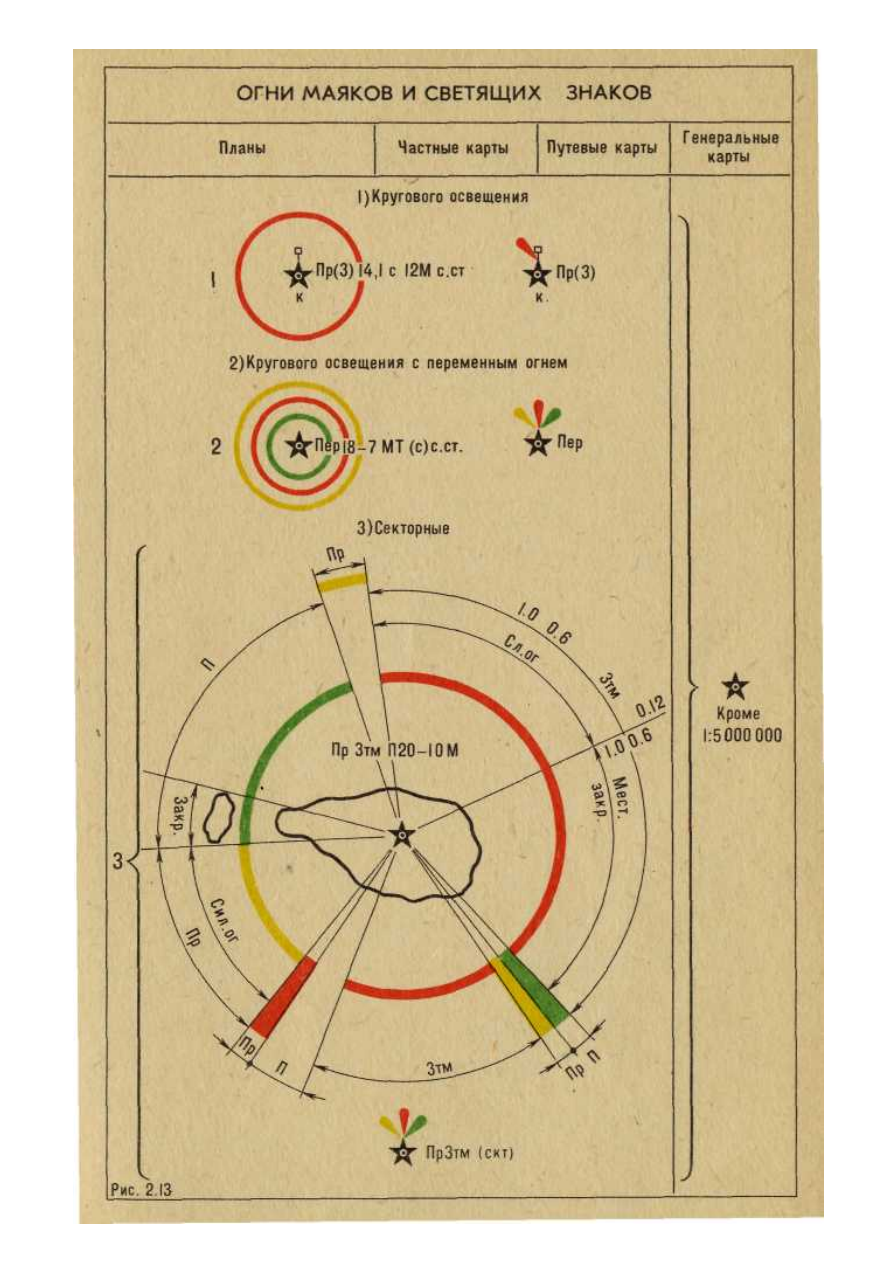

Огни  маяков  и  светящих  знаков  обозначаются  на  картах  в  зависимости

от их масштаба (рис. 2.13).

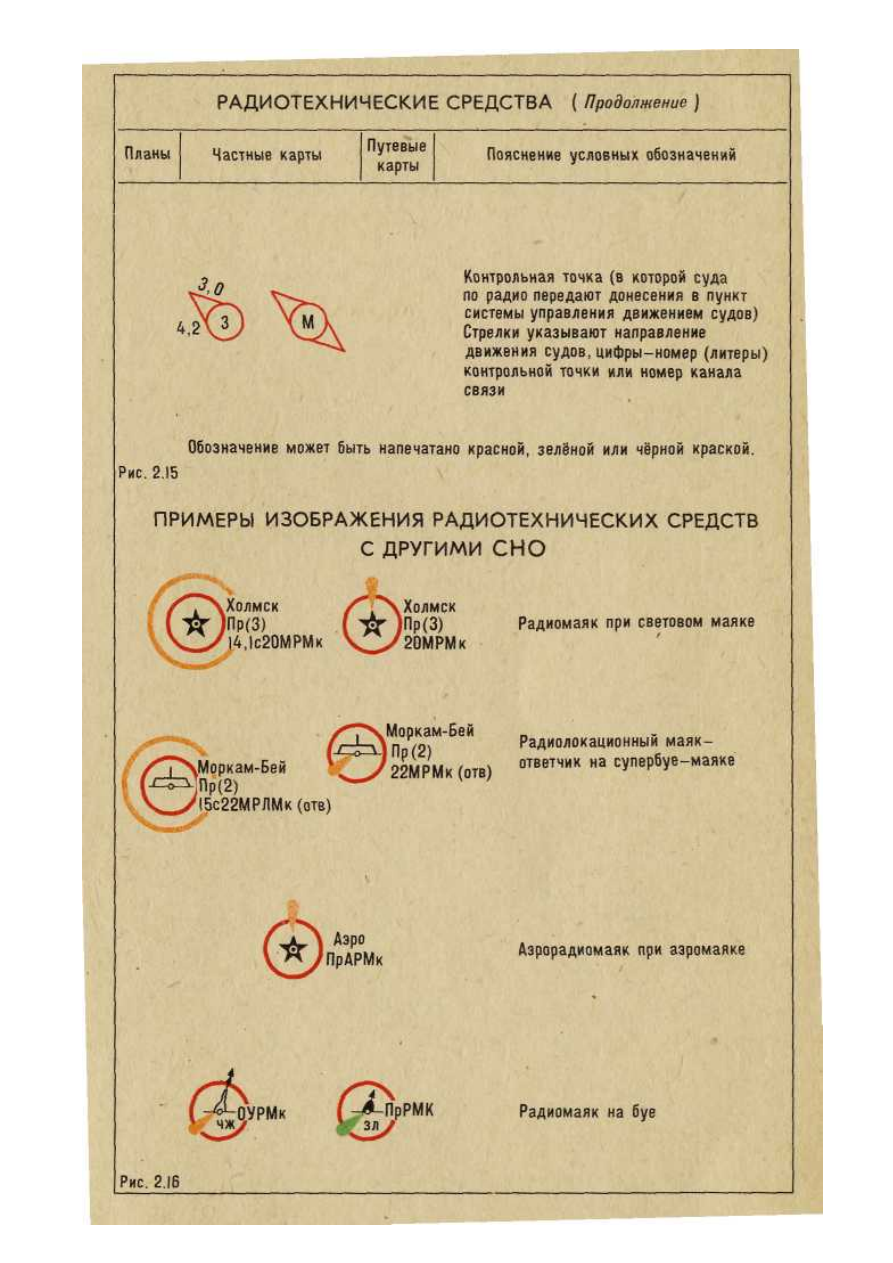

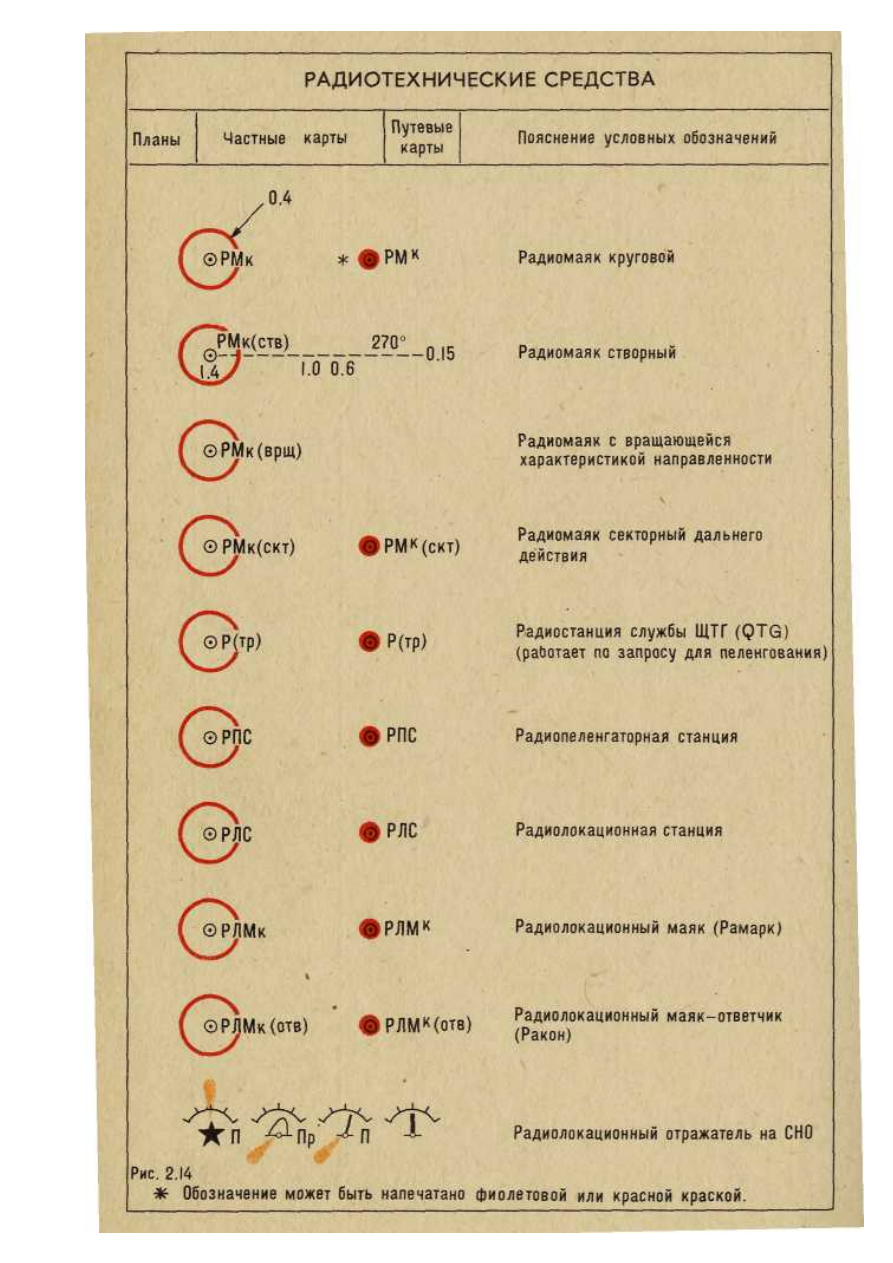

Для радиотехнических средств на картах приняты условные обозначения

(рис. 2.14—2.15). На рис. 2.16 даны примеры изображения радиотехниче-
ских средств с другими СНО.
