ЖЕЛОБОНАКАТНЫЙ СТАНОК V-Groover 6. Руководство - часть 2







П

од

пис

ь

и

да

та







В

за

м. и

нв

. №



И

нв

. №

 д

уб

л.



П

од

пис

ь

и

да

та















И

нв

. №

 по

дл.



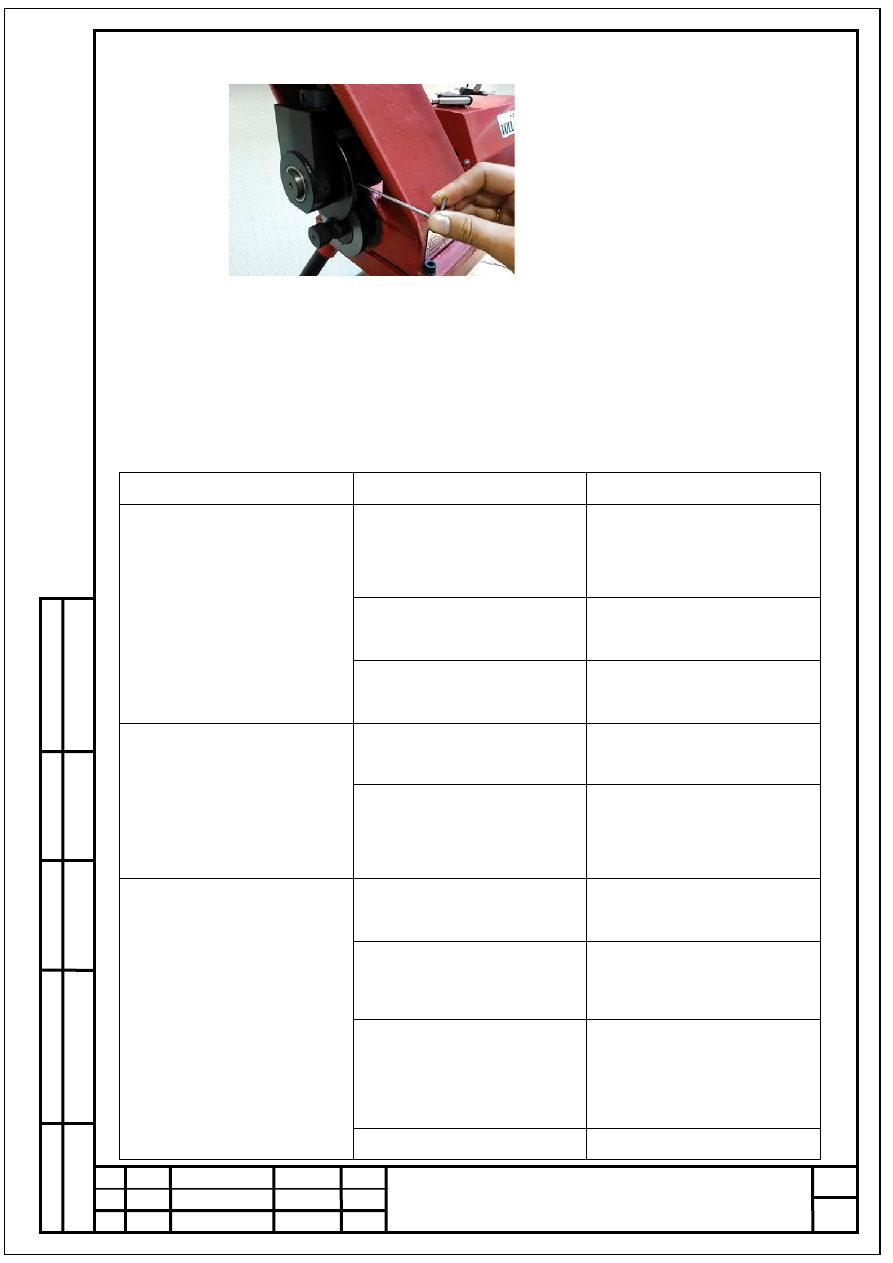

17



Лист

РЭ 28.41.34.000-001-2018

Изм.  Лист

№ докум.

Подп.  Дата





2.6

Возможные неисправности и методы ремонта

ВНИМАНИЕ!  Все  операции  по  устранению  неисправностей  проводить  при

отключенном электропитании.

Перечень возможных неисправностей и методы ремонта приведены в таблице 4.
Таблица 4. Перечень возможных неисправностей

ПРОБЛЕМА

ПРИЧИНА

УСТРАНЕНИЕ

Накатанный желобок
слишком узкий или
широкий.



Неправильный размер
накаточных и ведущих
роликов.

Установите накаточный и
ведущий ролики
правильного размера.

Накаточный и ведущий
ролики не сопрягаются.

Сопрягите накаточный и
ведущий ролики.

Накаточный и/или ведущий
ролики изношены.

Замените изношенный
ролик.

Накатанный желобок не
перпендикулярен оси
трубы.

Труба непрямая.

Используйте прямую трубу.

Конец трубы не
перпендикулярен оси
трубы.

Отрежьте конец трубы
прямо.

Труба не двигается во
время накатки.

Труба не выровнена.

Отрегулируйте опору для
выравнивания трубы.

Желобонакатчик не
выровнен.



Выровняйте
желобонакатчик.

Ось трубы не смещена на ½
градуса от оси ведущего
ролика.



Сместите  трубу  на  ½
градуса (см. рис. 3 и 4).

Смещения на ½ градуса

Сместите трубу немного







П

од

пис

ь

и

да

та







В

за

м. и

нв

. №



И

нв

. №

 д

уб

л.



П

од

пис

ь

и

да

та















И

нв

. №

 по

дл.



18



Лист

РЭ 28.41.34.000-001-2018

Изм.  Лист

№ докум.

Подп.  Дата

недостаточно.

больше.



К трубе не прикладывается
давление.



Надавите на трубу (см. рис.

6

и 7).



Слишком большой сварной
шов.

Ровно отшлифуйте 5 см с
конца труба.



Конец трубы неровный.

Отрежьте конец трубы
прямо.

Труба расширена со
стороны накатки.

Труба не выровнена.

Отрегулируйте опору для
выравнивания трубы.



Оператор подаёт
накаточный ролик слишком
быстро.



Замедлите работу насоса
(см. соответствующие
инструкции)



Труба слишком жёсткая.

Замените трубу.

Труба колеблется вперёд-
назад на оси ведущего
ролика при накатке.



Труба не прямая.

Используйте прямую трубу.

Конец трубы не
перпендикулярен оси
трубы.



Отрежьте конец трубы
прямо.



Жёсткие участки в трубном
материале или сварные
швы жёстче, чем труба.



Используйте
высококачественные трубы
равномерной твёрдости.



Скорость подачи
накаточного ролика
слишком низкая.



Быстрее подавайте
накаточный ролик в трубу.



Ролики трубной опоры
находятся в неправильном
положении для трубы
такого размера.



Расположите ролики опоры
так, чтобы они подходили
для трубы.



Желобонакатчик не
накатывает желобки в

Превышена максимальная
толщина на стенке трубы.



Проверьте таблицу с
размерами труб.









П

од

пис

ь

и

да

та







В

за

м. и

нв

. №



И

нв

. №

 д

уб

л.



П

од

пис

ь

и

да

та















И

нв

. №

 по

дл.



19



Лист

РЭ 28.41.34.000-001-2018

Изм.  Лист

№ докум.

Подп.  Дата

трубе.



Неправильные ролики.

Установите правильные
ролики.



Материал трубы слишком
жёсткий.



Замените трубу.

Регулировочная  гайка  не
настроена

Задайте глубину.

Ведущий ролик
соскальзывает с трубы.



Насечка ведущего ролика
засорена металлом или
стала плоской.



Очистите или замените
ведущий ролик.



Скорость подачи
накаточного ролика
слишком низкая.



Быстрее подавайте
накаточный ролик в трубу.



Насос не подаёт масло,
цилиндр не выдвигается.



Выпускной клапан насоса
открыт.



Закройте

выпускной

клапан.

Мало масла в баке.

Проверьте уровень масла
согласно инструкции.



Грязь в корпусе насоса.

Выполните ремонт
усилиями
квалифицированного
техника.





2.7

Действия в экстремальных ситуациях

2.7.1

Персонал  должен  немедленно  отключить  оборудование  при  следующих

обстоятельствах:

−

при поломке механизмов или для недопущения их поломки;

−

при появлении дыма или огня из изделия.

2.7.2

При  выявлении  неисправностей  и  невозможности  устранить  их  своими

силами,  производственный  персонал  должен  немедленно  сообщить  об  этом  инженерно-
техническому работнику.







П

од

пис

ь

и

да

та







В

за

м. и

нв

. №



И

нв

. №

 д

уб

л.



П

од

пис

ь

и

да

та















И

нв

. №

 по

дл.



20



Лист

РЭ 28.41.34.000-001-2018

Изм.  Лист

№ докум.

Подп.  Дата

2.7.3

При  внезапном  прекращении  подачи  электроэнергии  все  электродвигатели,

которые  не  имеют  устройств  автоматического  отключения,  должны  быть  отключены
вручную.

2.7.4

Пуск изделия после аварийной остановки выполнять только с разрешения и в

присутствии мастера или механика.

2.7.5

При  возникновении  пожара  необходимо  немедленно  обесточить

оборудование в зоне пожара или загорания и принять меры для гашения огня.

2.7.6

В  процессе  эксплуатации  изделия  должны  подвергаться  периодическому

техническому освидетельствованию в соответствии с требованиями законодательства.



3.



Техническое обслуживание

3.1 Техническое обслуживание изделия

ВНИМАНИЕ:  Ремонтировать  и  обслуживать  оборудование  можно  только  после

отключения электропитания.

3.1.1



Техническое  обслуживание  и  ремонт  должен  проводить  только

квалифицированный  персонал  согласно  действующим  нормам  и  правилам,  а  также
регламенту пользователя по охране труда и техническому обслуживанию

.

3.1.2

Производить  обслуживание  и  ремонт  должны  лица,  прошедшие  аттестацию

по  электробезопасности  и  имеющие  удостоверение,  оформленное  по  установленной
форме, а также квалификационную группу не ниже III.

3.1.3

Для проведения технического обслуживания и ремонта персонал должен быть

обеспечен  индивидуальными  средствами  защиты  (защитная  обувь,  очки,  респиратор,
наушники) по ГОСТ 12.4.299-2015, ГОСТ 12.4.253.

3.1.4

Гарантийный  ремонт  выполняется  изготовителем.  Станок  для  гарантийного

ремонта  доставляется  изготовителю  чистым.  Изготовитель  не  оплачивает  расходы  по
пересылке.



3.2

Техническое обслуживание ведущего и накаточного вала

3.2.1

Смазка подшипника ведущего вала и вала накаточного ролика осуществляется

раз  в  месяц  путем  нанесения  тонкого  слоя  смазки  на  подающий  винт.  Смазывать
качественной смазкой общего назначения.

3.2.2 Очистку насечки на приводном валу следует чистить проволочной щеткой не

реже одного раза в день.







П

од

пис

ь

и

да

та







В

за

м. и

нв

. №



И

нв

. №

 д

уб

л.



П

од

пис

ь

и

да

та















И

нв

. №

 по

дл.



21



Лист

РЭ 28.41.34.000-001-2018

Изм.  Лист

№ докум.

Подп.  Дата

3.2.3  При  замене  роликов  всегда  следует  обращать  внимание  на  маркировку

соответствия  на  приводном  и  рабочем  роликах.  Детали,  которые  не  соответствуют
данному изделию, могут испортить желобки.



4. Хранение

4.1

Изделия  должны  храниться  в  местах,  исключающих  воздействие

неблагоприятных погодных условий, ударов и механических повреждений.

4.2 Не допускается попадание пыли и влаги внутрь изделия.
4.3  При  хранении  изделия  должны  находиться  под  навесом  и  должен  быть

установлены  на  подкладках,  предохраняющих  его  от  соприкосновения  с  землей  и
заливания водой.

4.4  Элементы  и  запасные  части,  отгруженные  в  ящики,  должны  храниться  под

навесом.

4.5

Срок  хранения  в  заводской  упаковке  не  более  12  месяцев  после  поступления

оборудования на временный склад или площадку.



5. Транспортирование

5.1

Станки  перевозят  всеми  видами  транспорта  в  соответствии  с  правилами

перевозки грузов, действующими на транспорте данного вида при условии защиты их от
механических повреждений и непосредственного воздействия атмосферных осадков.

5.2

При  проведении  погрузочно-разгрузочных  работ  должна  быть  исключена

возможность падения и соударения тары.

5.3

В  каждый  транспортный  ящик  вкладывается  упаковочный  лист,

эксплуатационные  и  товаросопроводительные  документы,  помещенные  в  пакет  из
полиэтиленовой пленки.

5.4

При  погрузке  и  разгрузке  должны  соблюдаться  меры  предосторожности,

указанные на таре.







6.

Утилизация

6.1

Утилизация  изделий  производится  методом  его  полной  разборки  с

последующей  сортировкой  по  маркам  сталей.  Перед  тем,  как  приступить  к  демонтажу,
необходимо полностью удалить масло из гидравлической системы.







П

од

пис

ь

и

да

та







В

за

м. и

нв

. №



И

нв

. №

 д

уб

л.



П

од

пис

ь

и

да

та















И

нв

. №

 по

дл.



22



Лист

РЭ 28.41.34.000-001-2018

Изм.  Лист

№ докум.

Подп.  Дата

6.2

Материалы и изделия, примененные в конструкции составных частей изделия, в

процессе  утилизации  не  представляют  опасности  и  утилизируются  в  соответствии  с
нормативными ведомственными документами, утвержденными в установленном порядке.

6.3

После  удаления  всех  технологических  жидкостей  и  других  загрязняющих

элементов утилизация должна быть поручена специализированной организации.
