Руководство сенcор серии F

2.4.

Максимальные расстояния

подключения

Воспользуйтесь данными рекомендациями для расчета максимальных
расстояний для подключения кабелей: Максимальное расстояние
между сенсором и датчиком зависит от типа кабеля. См. таблицу 2-2.

Таблица 2-2. Максимальная длина кабелей

Тип кабеля

Сечение провода

Максимальная
длина

Micro Motion 9-жильный к
MVD датчику или базовому
процессору

Не применяется

60 фт (20 м)

Micro Motion 9-жильный ко
всем прочим датчикам

Не применяется

1000 фт (300 м)

Micro Motion 4-жильный

Не применяется

1000 фт (300 м)

4-жильный, поставляемый
пользователем

•

Силовые кабели (пост. ток)

22 AWG (0,35мм

)

300 фт (90 м)

20 AWG (0,5 мм

)

500 фт (150 м)

18 AWG (0,8 мм

)

1000 фт (300 м)

•

Сигнальные кабели
(RS-485)

22 AWG (0,35мм

) или

больше

1000 фт (300 м)

2.5.

Вентили

После того, как сенсор и датчик полностью установлены, Вам
необходимо выполнить процедуру настройки нуля. Во время этой
процедуры поток через сенсор должен быть приостановлен, а трубки
сенсора должны быть до отказа заполнены средой процесса. Для
остановки потока на время процедуры настройки нуля рекомендуется
использовать запорный вентиль, расположенный вниз по потоку от
сенсора. Для получения более подробной информации по настройке
нуля обратитесь к руководству по эксплуатации датчика,
поставляемому вместе с датчиком.

2.6.

Участок трубы

Сенсоры Micro Motion не требуют обязательного наличия
прямолинейного участка трубы выше или ниже по потоку. Если два
идентичных сенсора устанавливаются последовательно, расстояние
между ними должно составлять не менее 5 футов (1,5 метров).

Руководство сенcор серии F

Руководство сенcор серии F

Ориентация сенсора

3.1.

Ориентация сенсора

Сенсор будет правильно функционировать при любой его ориентации
в том случае, если расходомерные трубки сенсора заполнены средой
процесса. Компания Micro Motion рекомендует ориентировать сенсор
серии F, как показано на рисунке 3-1.

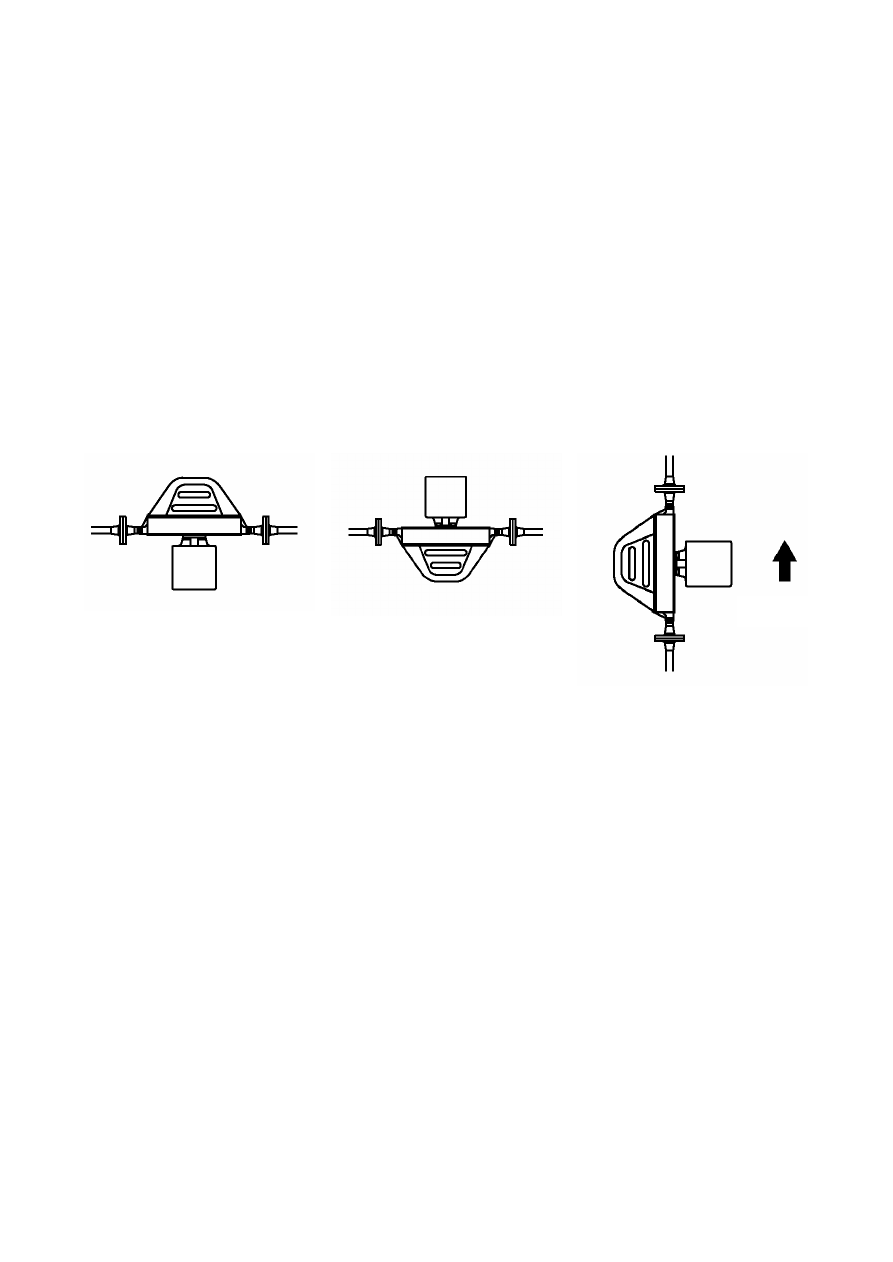

Рисунок 3-1. Предпочтительные способы ориентации

Газы

Трубки направлены вверх

Горизонтальная линия трубопровода

Жидкости

Трубки направлены вниз

Горизонтальная линия трубопровода

Пульпа и самодренирующиеся

применения

Монтаж флагом

Вертикальная линия трубопровода

3.2.

Стрелка направления потока

На сенсоре изображена стрелка направления потока (см. рисунки с 1
по 4 на стр.2-5), которая поможет Вам при конфигурировании
датчика указать направление потока. По возможности устанавливайте
сенсор таким образом, чтобы стрелка направления потока совпадала с
реальным направлением потока в технологическом процессе.

Вертикальный трубопровод

Если сенсор установлен в вертикальном трубопроводе, жидкости и
пульпа должны течь через сенсор в направлении кверху. Газы могут
течь как вверх, так и вниз.

3.3.

Датчик и дисплей

интегрального монтажа

Если датчик интегрально смонтирован на сенсоре, то датчик и
дисплей можно вращать независимо друг от друга для облегчения
доступа или обеспечения лучшего обзора. Информацию о вращении
датчика или дисплея можно найти в руководстве по эксплуатации ,
отгружаемом вместе с датчиком.

ПОТОК

Руководство сенcор серии F

3.4.

Распределительная коробка

сенсора

Если сенсор имеет распределительную коробку, Вы должны
подсоединить 9-проводный кабель расходомера между
распределительной коробкой сенсора и выносным датчиком.
По возможности, проводите подключение так, чтобы отверстие
распределительной коробки было направлено вниз, или установите в
кабелепроводе конденсатное колено, чтобы снизить риск
конденсации или попадания избыточной влаги в распределительную
коробку (см. рисунок 3-2).

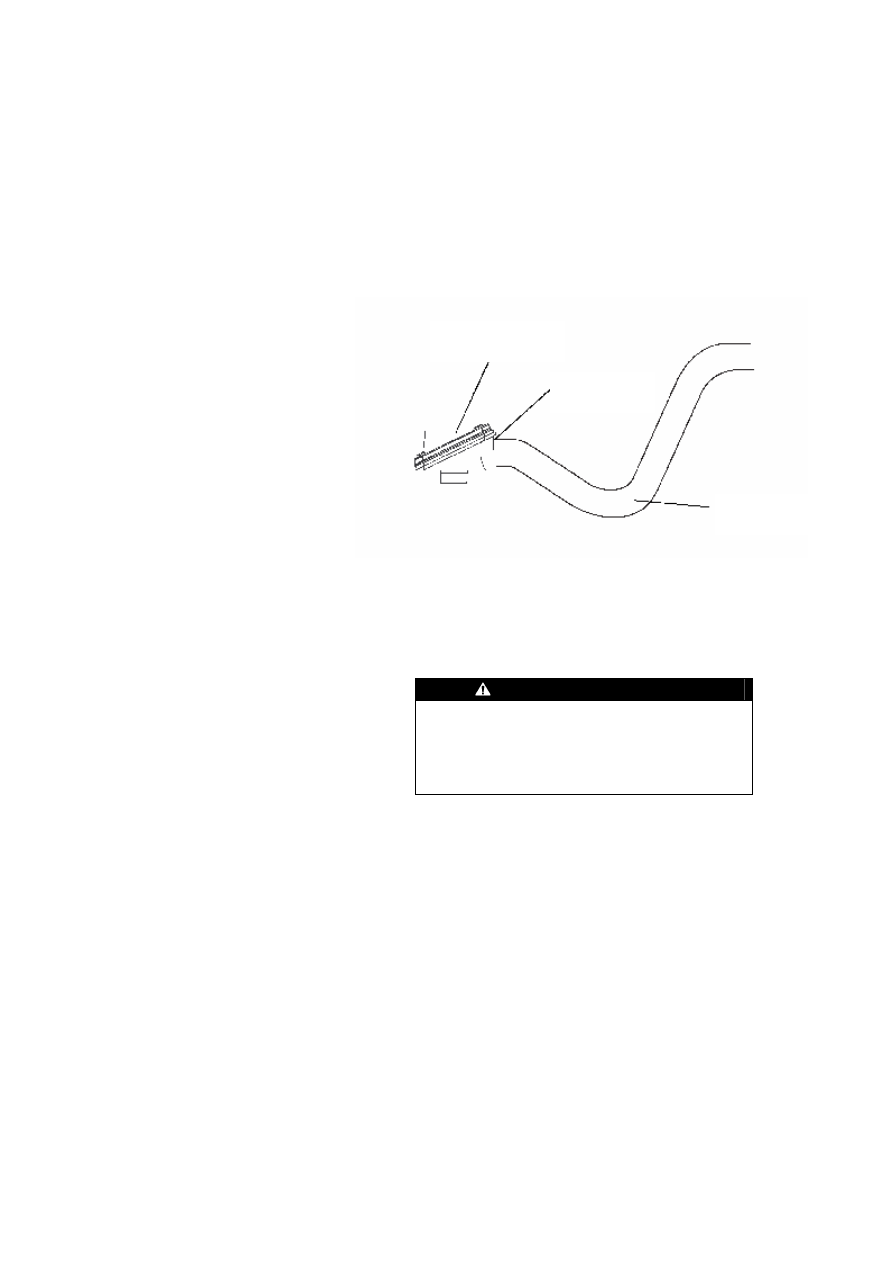

Рисунок 3-2. Конденсатное колено в кабелепроводе

3.5.

Ориентация отверстия

кабелепровода базового
процессора

Если сенсор имеет базовый процессор, отверстие кабелепровода в
данном базовом процессоре должно быть направлено вниз для
уменьшения риска конденсации или попадания избыточной влаги в
базовый процессор. Вращайте корпус базового процессора согласно
инструкциям, изложенным в данном разделе.

ПРЕДОСТЕРЕЖЕНИЕ

Скручивание базового процессора может вызвать
повреждение сенсора.

Не скручивайте базовый процессор

До того, как провода будут подсоединены, Вы можете вращать
корпус базового процессора. Можно вращать только крышку и
корпус базового процессора, но не весь базовый процессор целиком.
Если поворачивать процессор целиком, сенсор будет поврежден.

Распределительная

коробка

Вход
кабелепровода

Конденсатное
колено

Руководство сенcор серии F

Монтаж сенсора

Для минимизации крутящих моментов и изгибающей нагрузки на
соединения процесса опирайтесь на Вашу практику прокладки
трубопроводных соединений. На рисунке 4-1 показан способ монтажа
сенсора. По возможности устанавливайте проводку так, чтобы
отверстие кабелепровода было направлено вниз, поскольку при этом
уменьшается вероятность конденсации или появления избыточной
влажности.

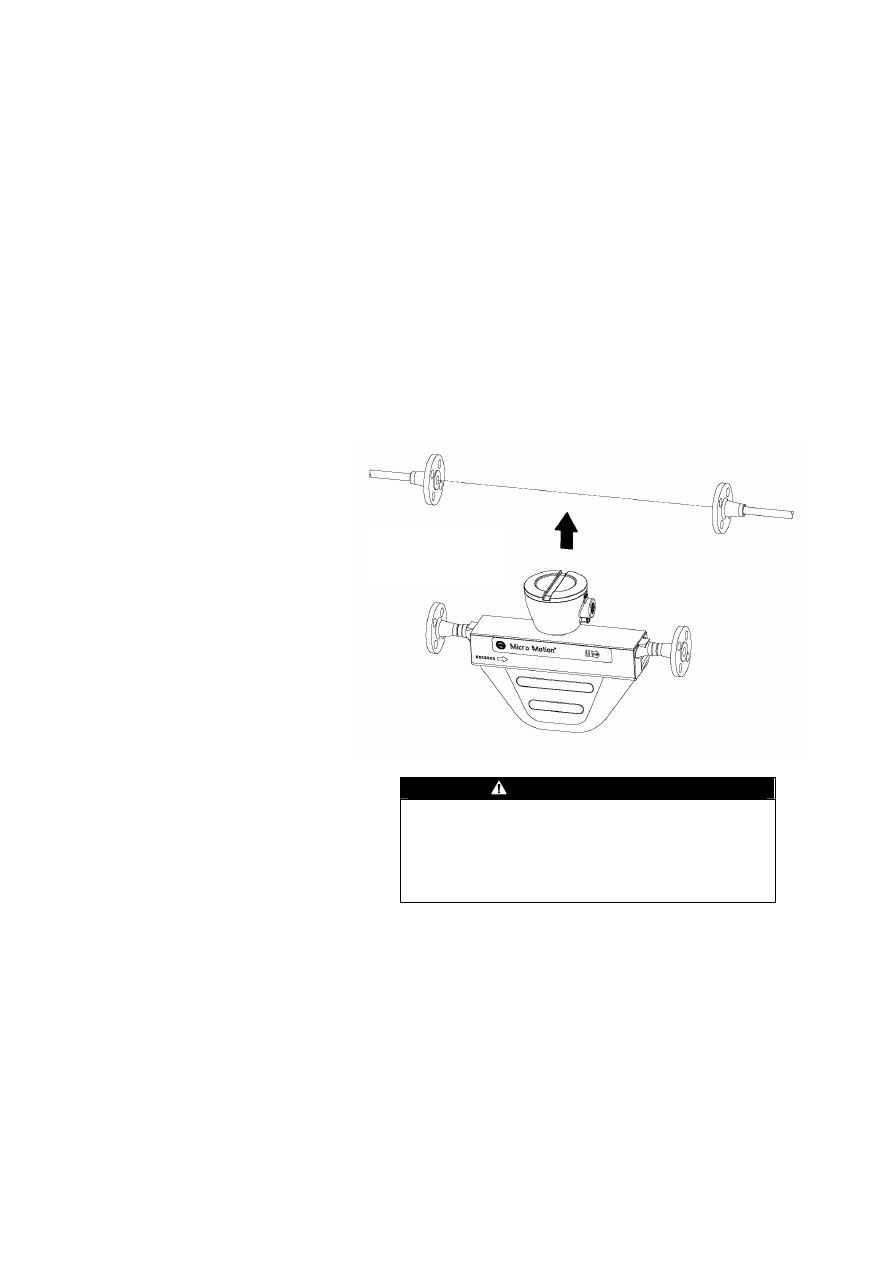

Рисунок 4-1. Монтаж сенсора

ПРЕДОСТЕРЕЖЕНИЕ

Использование сенсора для поддержания труб может
повредить расходомер или привести к ошибкам
измерения.
Не применяйте сенсор как опору для труб.

Как правильно
выбрать ориентацию,
см. стр. 11

Руководство сенcор серии F

Руководство сенcор серии F

Электромонтаж сенсора

5.1.

Установка в опасных зонах

Убедитесь, что условия опасной зоны, обозначенные на аттестационной
табличке сенсора, соответствуют условиям окружающей среды, в
которых устанавливается сенсор (см. рисунки с 1-1 по 1-4 на стр.2-5).

ПРЕДУПРЕЖДЕНИЕ

Несоблюдение требований по искробезопасности в опасной
зоне может привести к взрыву.

•

При установке в зоне, в которой необходимо соблюдать
требования искробезопасности, пользуйтесь документами
компании Micro Motion UL, CSA или ATEX,
поставляемыми вместе с сенсором, а также имеющимся
на сайте компании.

•

В странах Европы при установке в опасной зоне
используйте стандарт EN 60079-14, если не действуют
национальные стандарты.

ПРЕДОСТЕРЕЖЕНИЕ

Невыполнение герметизации корпусов сенсора и датчика
может вызвать короткое замыкание, которое приведет к
ошибке измерения или сбою расходомера.

•

Проверьте целостность прокладок и уплотнительных
колец.

•

Перед проведением герметизации смажьте все

уплотнительные кольца.

•

Установите на кабелепроводе или кабеле колена для стока
капель.

•

Уплотните все отверстия для кабелепровода

Для ознакомления с полным перечнем классификаций опасных зон
для сенсоров Micro Motion обратитесь к системе EXPERT

на сайте

www.expert2.com.
Если у Вас нет доступа в World Wide Web, Вы можете приобрести
справочник I.S., обратившись в Отдел обслуживания заказчиков
Micro Motion по телефонам:

•

1-800-522-MASS (1-800-522-6277) в США

•

(303) 530-8400 в Канаде и Латинской Америке

•

+31 (0) 318 549 443 в Европе

•

(65) 6770-8155 в Азии

•

7 (095) 232-6968 в Москве

Руководство сенcор серии F

5.2.

Варианты монтажа

Сенсор имеет одну из следующих конфигураций:

•

С датчиком интегрального монтажа; подключение сенсора к
датчику не требуется. Переходите к разделу 5.5 на стр.21.

•

С базовым процессором, подключенным к 4-проводному
выносному датчику или выносной хост-системе (требуется 4-
жильный кабель); см. раздел 5.3.

•

С 9-проводной распределительной коробкой, подключенной к
выносному датчику (требуется 9-жильный кабель); см. раздел 5.4
на стр. 20.

5.3.

Подключение базового

процессора к 4-проводному

выносному датчику или
выносной хост-системе

Для подсоединения проводов к базовому процессору выполните
следующие действия:

1. Воспользуйтесь одним из следующих способов для экранирования

проводки между базовым процессором и выносным датчиком:

•

Если Вы используете неэкранированные провода, проходящие
через сплошной металлический кабелепровод, который
обеспечивает 360

экранирование проходящих через него

проводов, переходите к Шагу 6, стр.18.

•

Если Вы используете поставляемый пользователем кабельный
сальник с экранированным или армированным кабелем,
заделайте экраны в кабельном сальнике. Соедините между собой
в кабельном сальнике армированную оплетку и провода утечки.
Переходите к Шагу 6, стр.18.

•

Если Вы используете в корпусе базового процессора кабельный
сальник, поставляемый Micro Motion:

подготовьте кабель и примените экранированную
термоусадочную изоляцию, как описано ниже.
Экранированная термоусадочная изоляция обеспечивает
экранированную концевую заделку кабелей, пригодную
для использования в сальнике, в том случае, если экран
кабеля изготовлен из фольги, а не из оплетки.
Переходите к Шагу 2.

при использовании армированного кабеля, экран
которого состоит из оплетки, подготовьте кабель, как
описано ниже, но без применения термоусадочной
изоляции. Переходите к Шагу 2.

2. Снимите крышку с корпуса базового процессора.

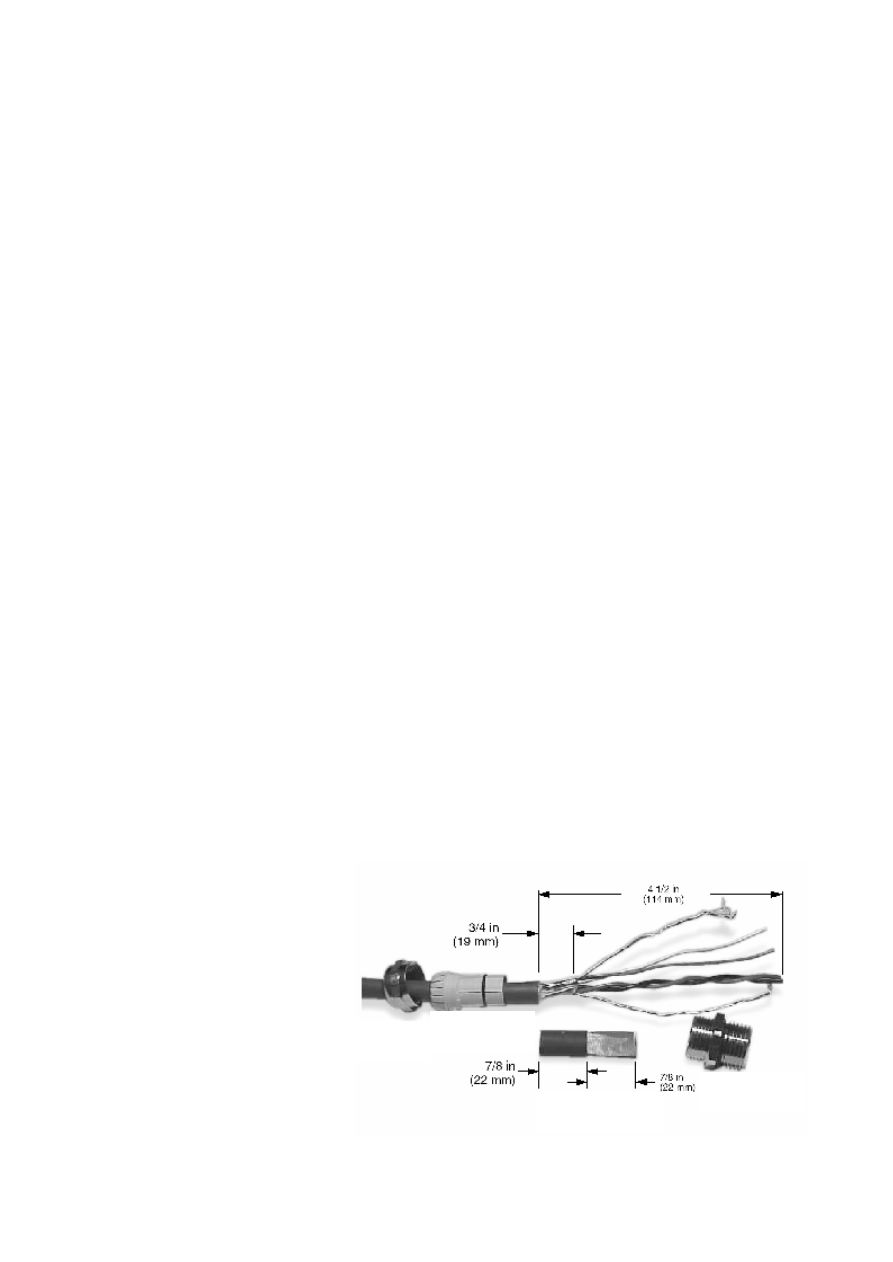

3. Наденьте на кабель гайку сальника и фиксирующий вкладыш.

Гайка

сальника

Фиксирующий

вкладыш

Корпус
сальника

Экранированная
термоизоляция
