Грузовики BAW 33463 «Tonik». Каталог запасных частей (2011 год) - часть 2
1
1029AE-3103090
Колпак ступицы колеса
2
C
2
GB/T91-2000
Шплинт
2
C
3
Q387B22
Гайка корончатая
2
C
4
3001001KY
Шайба
2
C
5
30305
Подшипник роликовый 30305
2
B
6
DKF01P-3005310L
Болт крепления колеса левый
6
B
7
DKF01P-3005210L
Ступица переднего колеса
2
B
8
DKF01P-3005110
Диск переднего тормоза
2
B
9
Q40312
Шайба пружинная
12
C
10
Q151B1255
Болт
12
C
11
ZC30207
Подшипник роликовый 30207
2
B
12
PD45*72*12
Сальник ступицы переднего колеса
2
A
Колодка фрикционная внутренняя в
13
6486-3501060
2
B
сборе левая
14
6486-3501060
Колодка внешняя фрикционная
1
B
Скоба переднего тормоза в сборе
15
6486-3501010
(суппорт) с фрикционным блоком
1
B
левая
16
GB/T93-1987
Шайба пружинная
4
C
17
GB/T5786-2000
Болт
4
C
18
GB/91-2000
Шплинт
2
C
19
M12*1.25
Гайка корончатая
2
C
20
20DKF01-3007010
Тяга рулевая продольная в сборе
1
B
21
DKF01P-3005310R
Болт крепления колеса правый
6
B
Колодка внутренняя фрикционная в
22
6486-3501060
1
B
сборе правая
Скоба переднего тормоза в сборе
23
6486-3501020
(суппорт) с фрикционным блоком
1
B
правая
24
CA1028-3001010B
Балка переднего моста
1
C
Page70
25
EZC2A-3001013A
Тяга рулевая поперечная
1
B
26
1028E2.31.102/1
Сошка рулевая левая
1
B
27
1028E2.31.103/1
Сошка рулевая правая
1
B
28
1028E2.31.011.1
Втулка шкворня поворотного кулака
4
B
29
3001510
Кулак поворотный в сборе левый
1
B
30
BJ1305.31.107B
Шкворень поворотного кулака
2
B
31
198905
Подшипник упорный шкворня
2
В
32
3001410
Кулак поворотный в сборе правый
1
B
Page71
3. Система тормозов

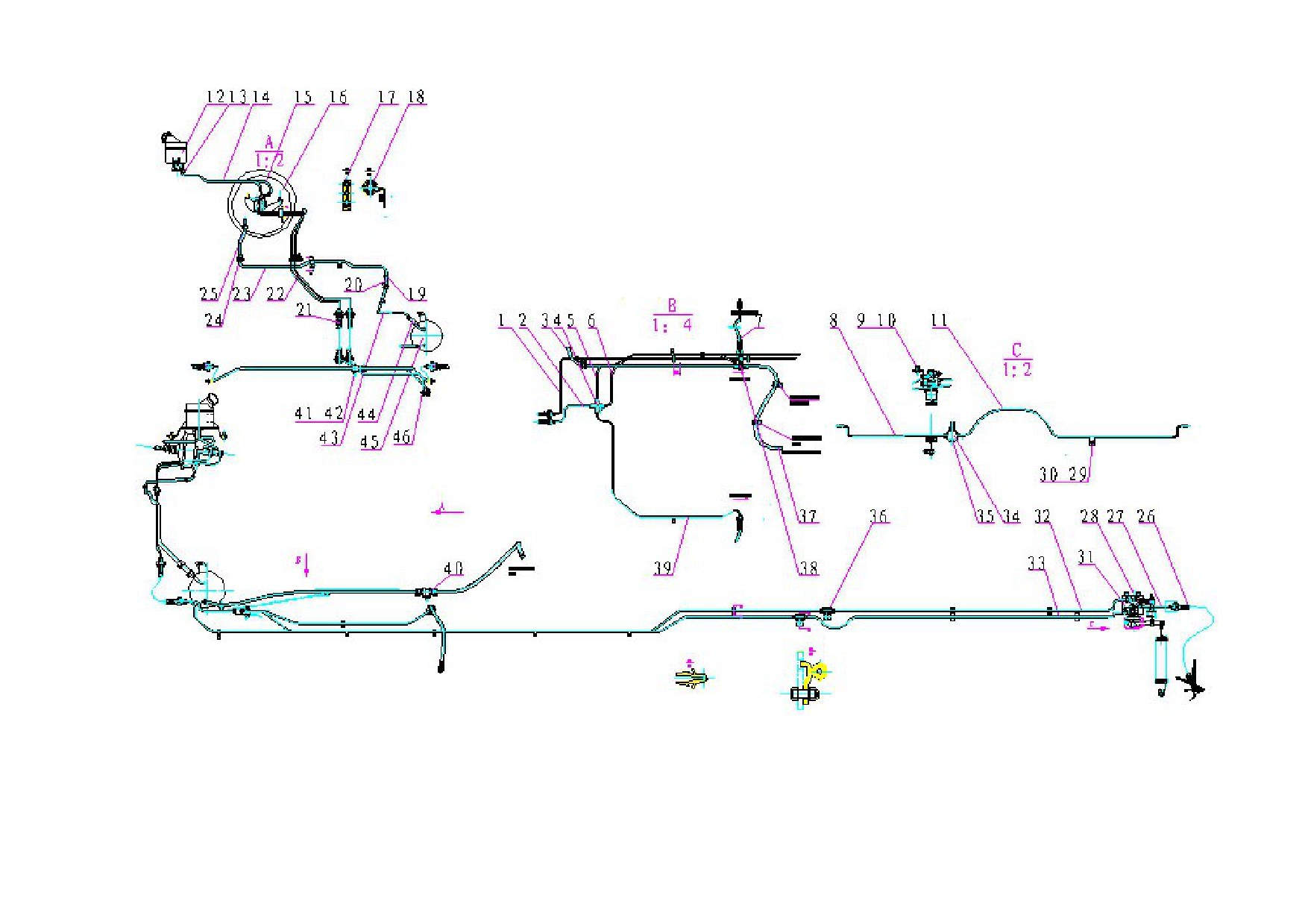

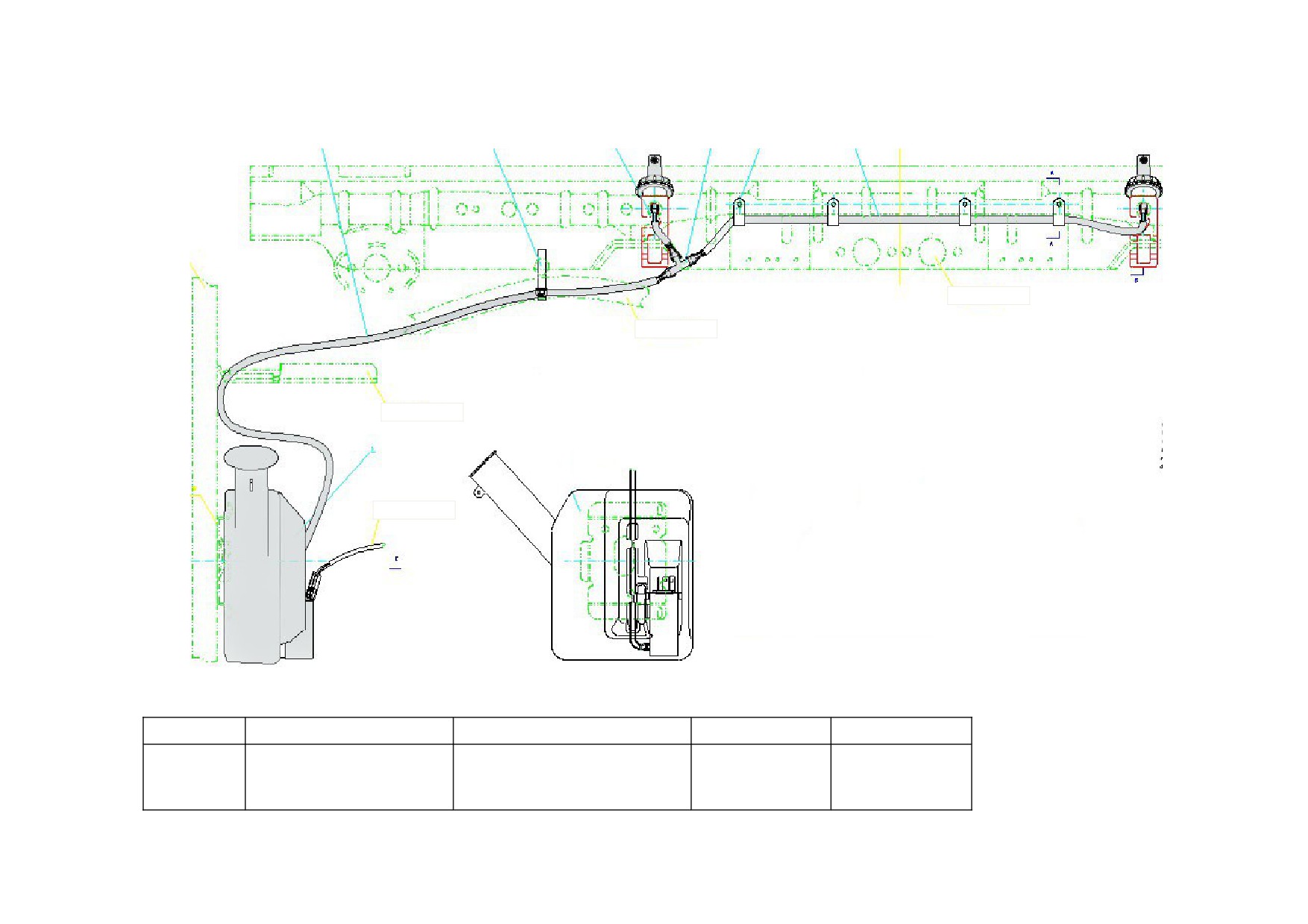

3.1 СИСТЕМА ТОРМОЗНЫХ ШЛАНГОВ
Page72
Page73
S/N
Номер детали
Наименование детали
Кол-во
Категория
Трубка тормозная 2 задняя в сборе
1
3506N040A14
1
B
со штуцером-гайкой
Трубка тормозная 1 передняя в сборе
2
3506N010A05
1
B
со штуцером-гайкой
3.1 СИСТЕМА
3
3506N205A03
Шланг вакуумный
1
B
ТОРМОЗНЫХ ШЛАНГОВ
4
SFJ6370D-3500003
Разветвитель тормозных трубок
1
C
Трубка тормозная 2 передняя правая
5
3506N020A08
1
B
в сборе со штуцером-гайкой
Трубка тормозная 1 задняя в сборе
6
3506N040A09
1
B
со штуцером-гайкой
Шланг тормозной в сборе на
7
3506N160A01
2
B
переднее колесо
Трубка тормозная заднего моста в
8
3506N060A02
1
B
сборе (правая)
9
Q1800825
Болт
9
C
10
Q32008
Гайка
7
C
Трубка тормозная заднего моста в
11
3506N070A02
1
B
сборе (левая)
12
3505310-Q5
Бачок тормозной с кронштейном
1
C
13
Q673B15
Хомут
4
C
Трубка подачи жидкости в переднюю
14
1030DFH2-3506201
1
C
камеру главного цилиндра
Трубка подачи жидкости в заднюю
15
1030DFH2-3506202
1
C
камеру главного цилиндра
Усилитель вакуумный в сборе с
16
SY1020DEF01-3500000
1
B
главным тормозным цилиндром
17
134-3506221
Зажим тормозной трубки
2
C
18
134-3506216
Зажим вакуумной трубки
2
C
19
Q67527
Хомут
10
C
20
134-3506207
Трубка вакуумная
1
C
Шланг тормозной в сборе на
21
3506N150A02
2
B
переднее колесо
22
3506N200A02
Трубка тормозная в сборе
1
B
23
3506L217A01
Трубка вакуумная
1
C
24
134-3506257
Скоба вакуумной трубки
1
C
25
134-3506206
Трубка вакуумная
1
C
26
Шланг тормозной заднего моста в
3506N170A01
1
B
сборе
27
3506N110A02
Комплект трубок РТС
1
B
28
SY1020DEF01-3523010
Регулятор тормозных сил в сборе
1
B
Page74
29
134-3506185
Зажим тормозной трубки
1
C
30
Q1800816
Болт
1
C

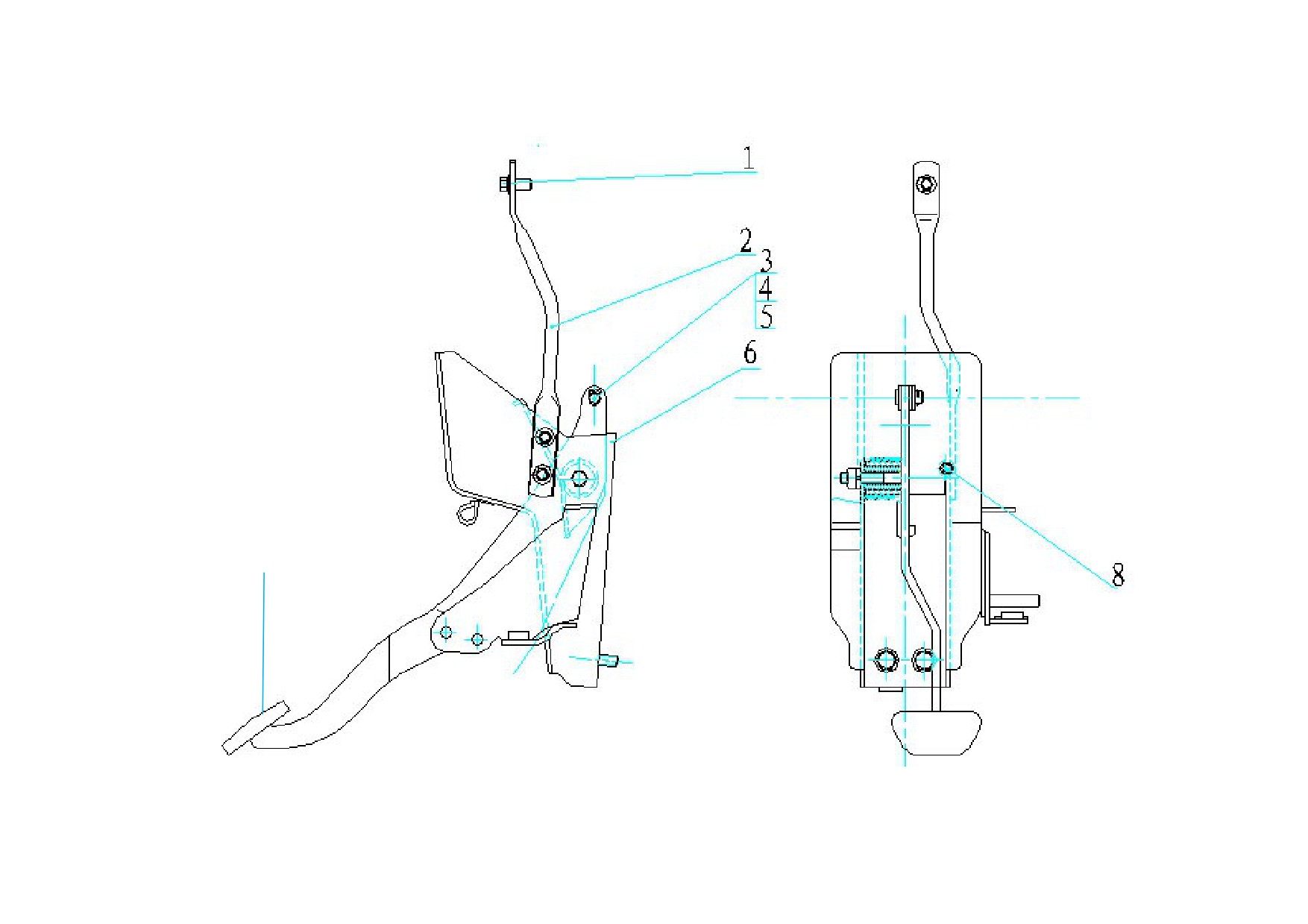

3.2 ПРИВОД УПРАВЛЕНИЯ РАБОЧИМ ТОРМОЗОМ
7
Page75
3.2 ПРИВОД УПРАВЛЕНИЯ РАБОЧИМ ТОРМОЗОМ
S/N
Номер детали
Наименование детали
Кол-во
Категория
1
Q1800816
Болт
7
C
2
3504L013A02
Рычаг педали тормоза
1
C
3
Q5101030
Ось
1
C
4
Q40110
Шайба плоская
1
C
5
Q5002520
Шплинт
1
C
Педаль тормоза с рычагом в
6
1036DLS3M-3504100
1
C
сборе
7
134-3504012
Накладка педали
1
C
Выключатель сигнала тормоза
8
JK201
1
B
в сборе

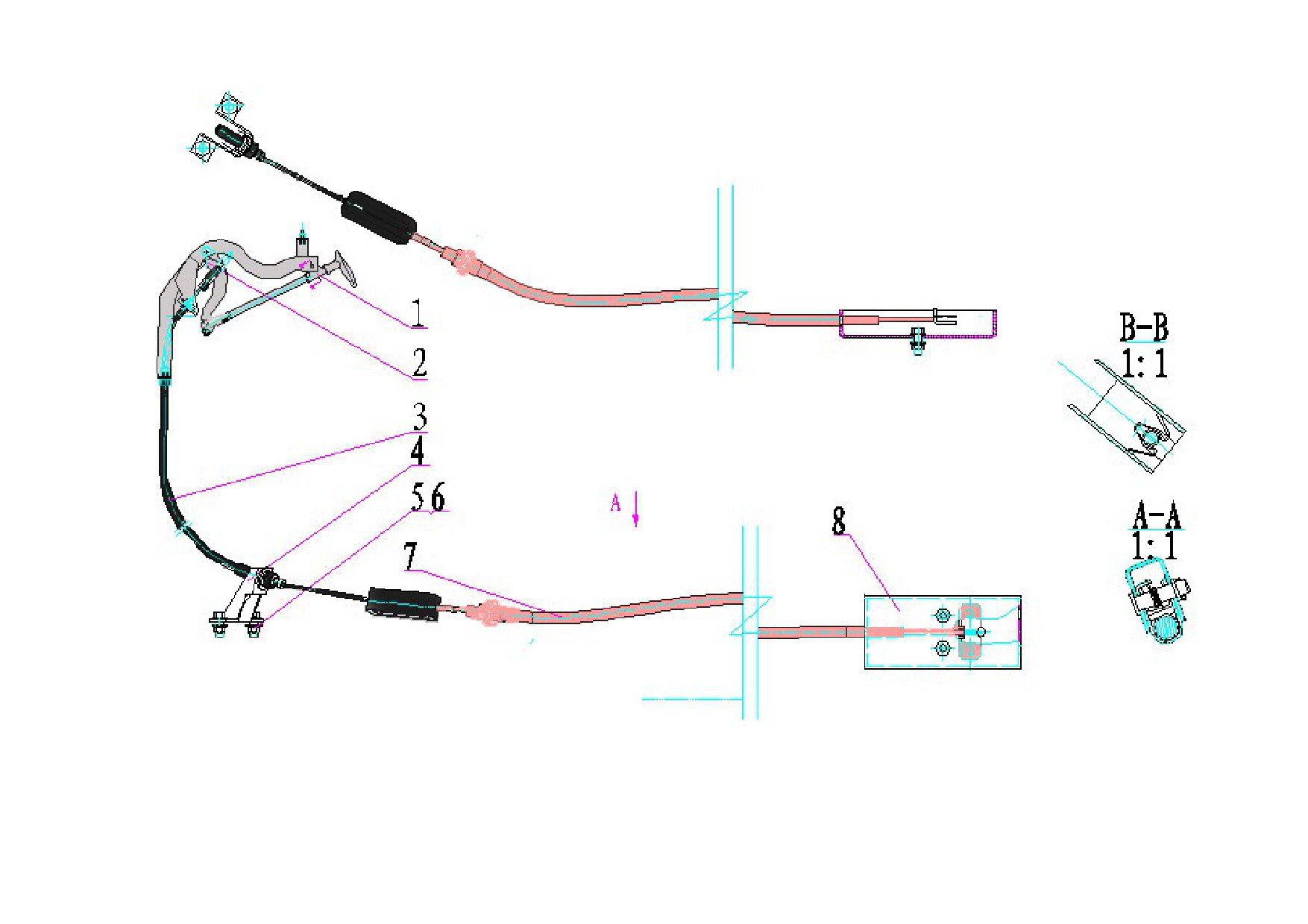

3.3 МЕХАНИЗМ УПРАВЛЕНИЯ СТОЯНОЧНЫМ ТОРМОЗОМ
Page76
Page77
3.3 МЕХАНИЗМ УПРАВЛЕНИЯ СТОЯНОЧНЫМ ТОРМОЗОМ
Номер детали
S/N
Наименование детали
Кол-во
Категория
1
3508N010A01
Рычаг стояночного тормоза в сборе
1
B
2
Выключатель сигнала стояночного
1
B
JK203
тормоза
3
Трос стояночного тормоза в сборе
1
B
3508N020A02
передний
4
Кронштейн привода стояночного
1
C
3508011GQ
тормоза
5
Q32008
Гайка
6
C
6
Q1800820
Болт
6
C
7
Трос стояночного тормоза в сборе
1
B
3508N110A01
средний
8
Кронштейн соединительный тросов
1
C
3508N111A01
стояночного тормоза
Page78
4.Рама

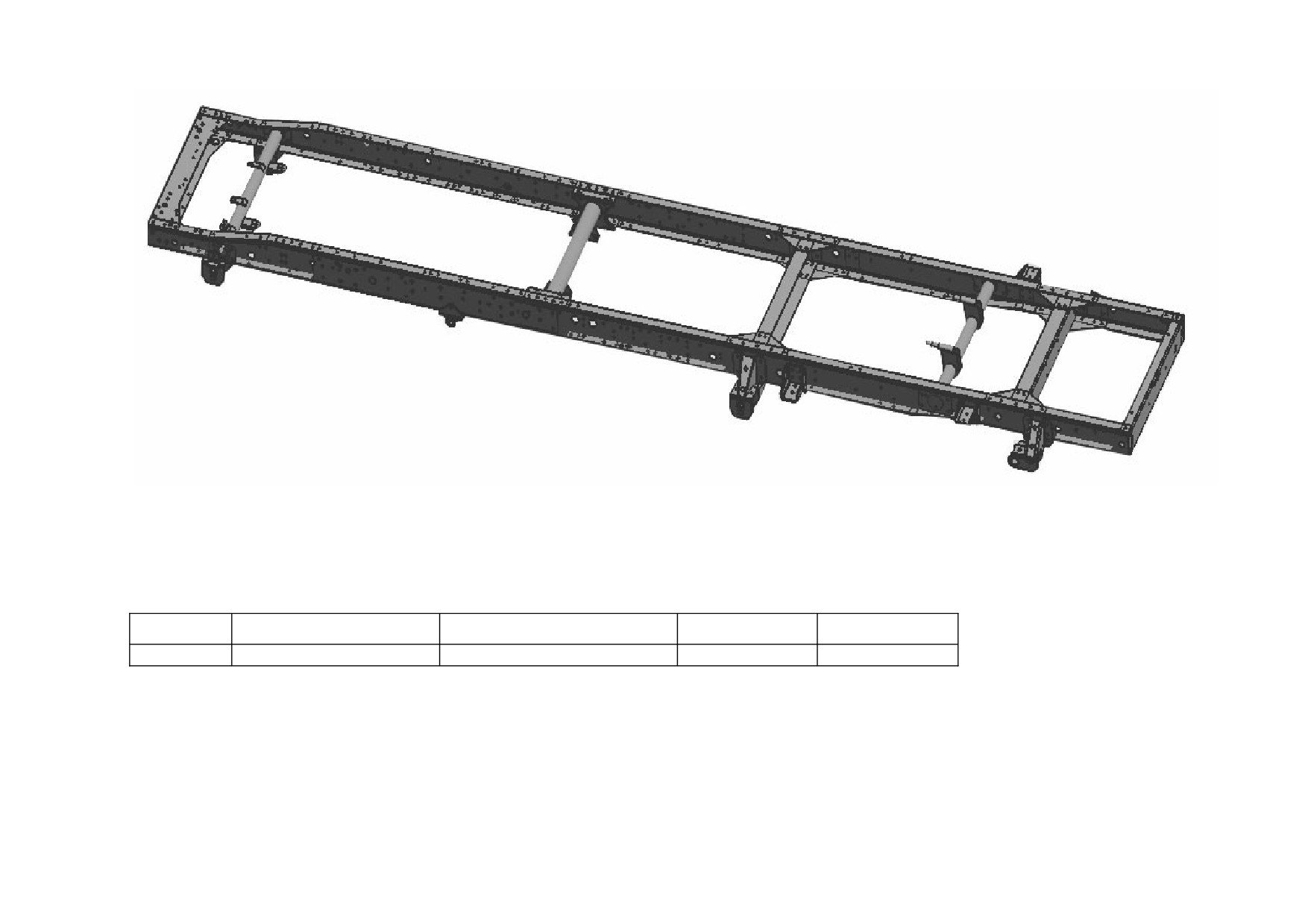

4.1 РАМА В СБОРЕ
Page79
4.1 РАМА В СБОРЕ
S/N
Номер детали
Наименование детали
Кол-во
Категория
1
2800N010A56
Рама в сборе
1
C
Page80
5. Подвеска и рулевое управление
5.1 ПОДВЕСКА ПЕРЕДНЯЯ
Page81
Page82
5.1 ПОДВЕСКА ПЕРЕДНЯЯ
S/N
Номер детали
Наименование детали
Кол-во
Категория
1
2902N010A03
Рессора передняя в сборе
1
C
2
Q341B14
Гайка
7
C
3
Q40314F9
Шайба пружинная
7
C
4
1608-1-2902437
Втулка рессоры
6
B
5
S25-16HHF
Амортизатор передний в сборе
2
B
6
132-2902477A
Палец рессоры
1
C
7
Q340B12
Гайка
2
C
Кронштейн нижний переднего
8
2905B020A01
1
C
амортизатора
Накладка-отбойник передней
9
2902N110A03
1
C
рессоры
10
2902N061A02
Стремянка передней рессоры
2
C
11
132-2902466A
Серьга рессоры
1
C
12
132-2902476A
Щека серьги рессоры в сборе
2
C
Page83

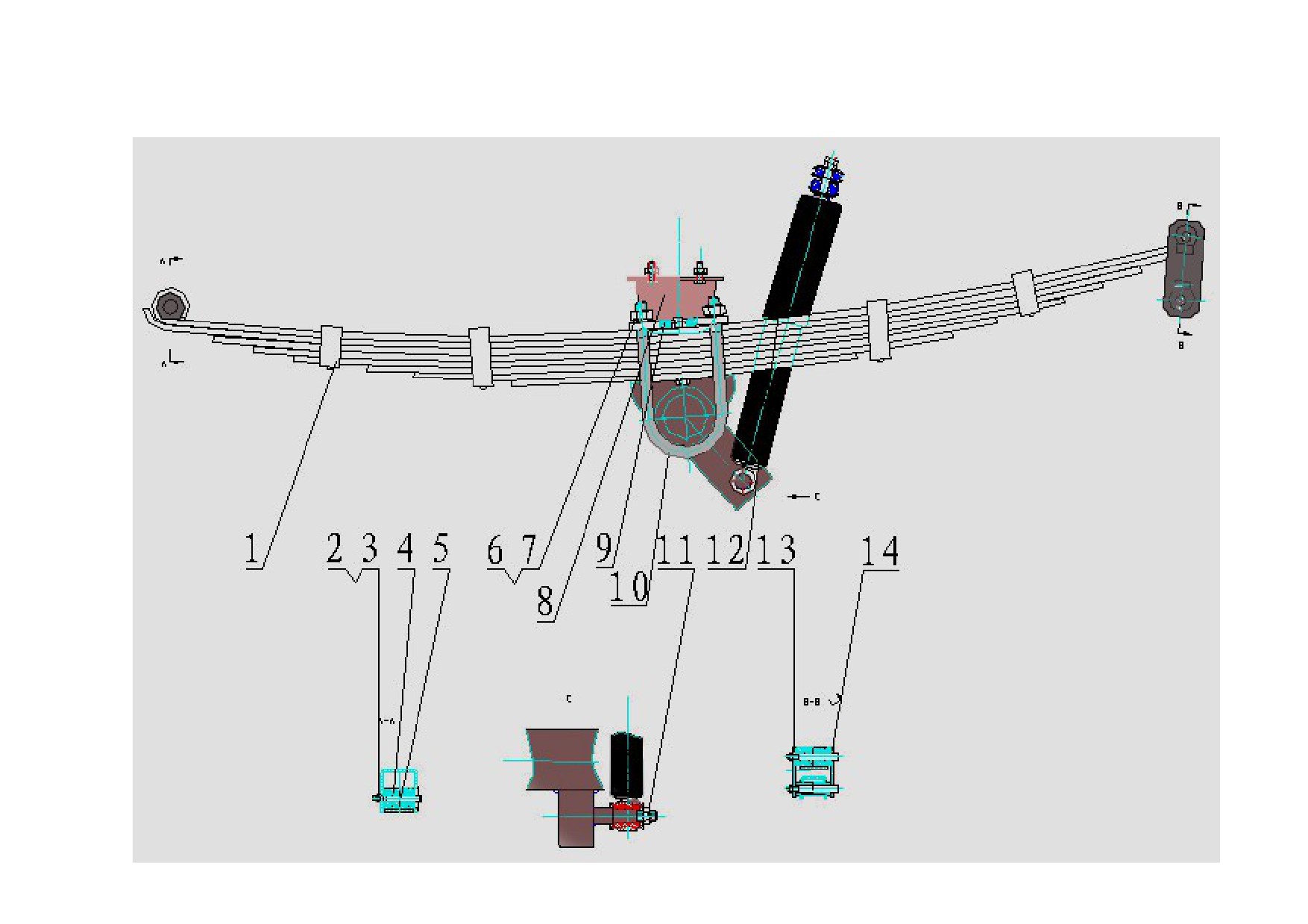

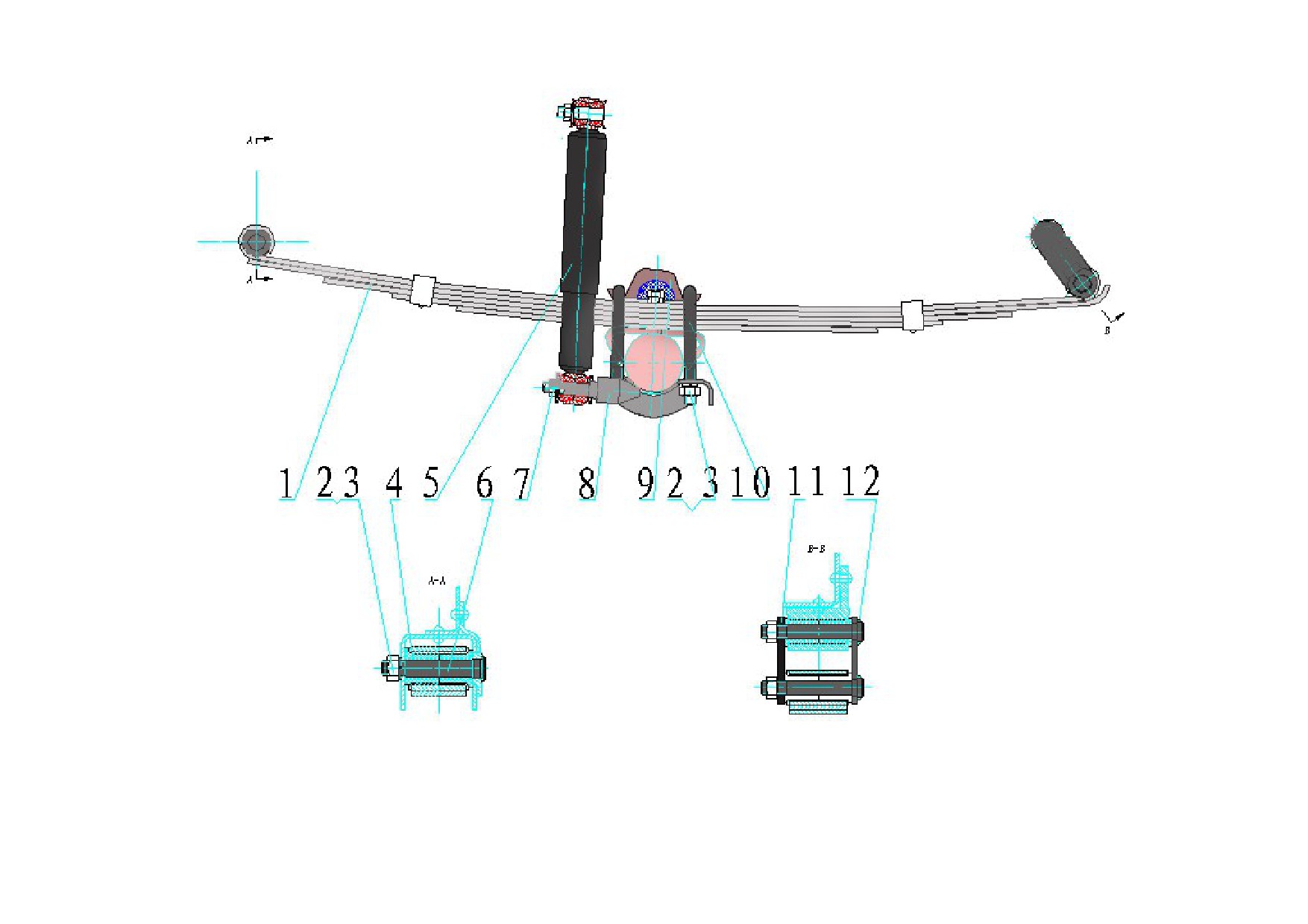

5.2 ПОДВЕСКА ЗАДНЯЯ
Page84
5.2 ПОДВЕСКА ЗАДНЯЯ
S/N
Номер детали
Наименование детали
Кол-во
Категория
1
2912N010A09
Рессора задняя в сборе
1
C
2
Q341B14
Гайка
3
C
3
Q40314F9
Шайба пружинная
3
C
4
1608-1-2902437
Втулка передней рессоры
6
B
5
132-2902477A
Палец рессоры
1
C
6
Q341B14
Гайка
4
C
7
Q40314F9
Шайба пружинная
4
C
8
1021DMF3-2912050
Отбойник заднего моста на раме
1
B
9
2911N061A01
Накладка задней рессоры
1
C
10
2911N051A01
Стремянка задней рессоры
2
C
11
Q340B12
Гайка
1
C
12
S25-20GDH
Амортизатор задний в сборе
1
B
13
132-2902466A
Серьга рессоры
1
C
14
132-2902476A
Щека серьги рессоры в сборе
2
C

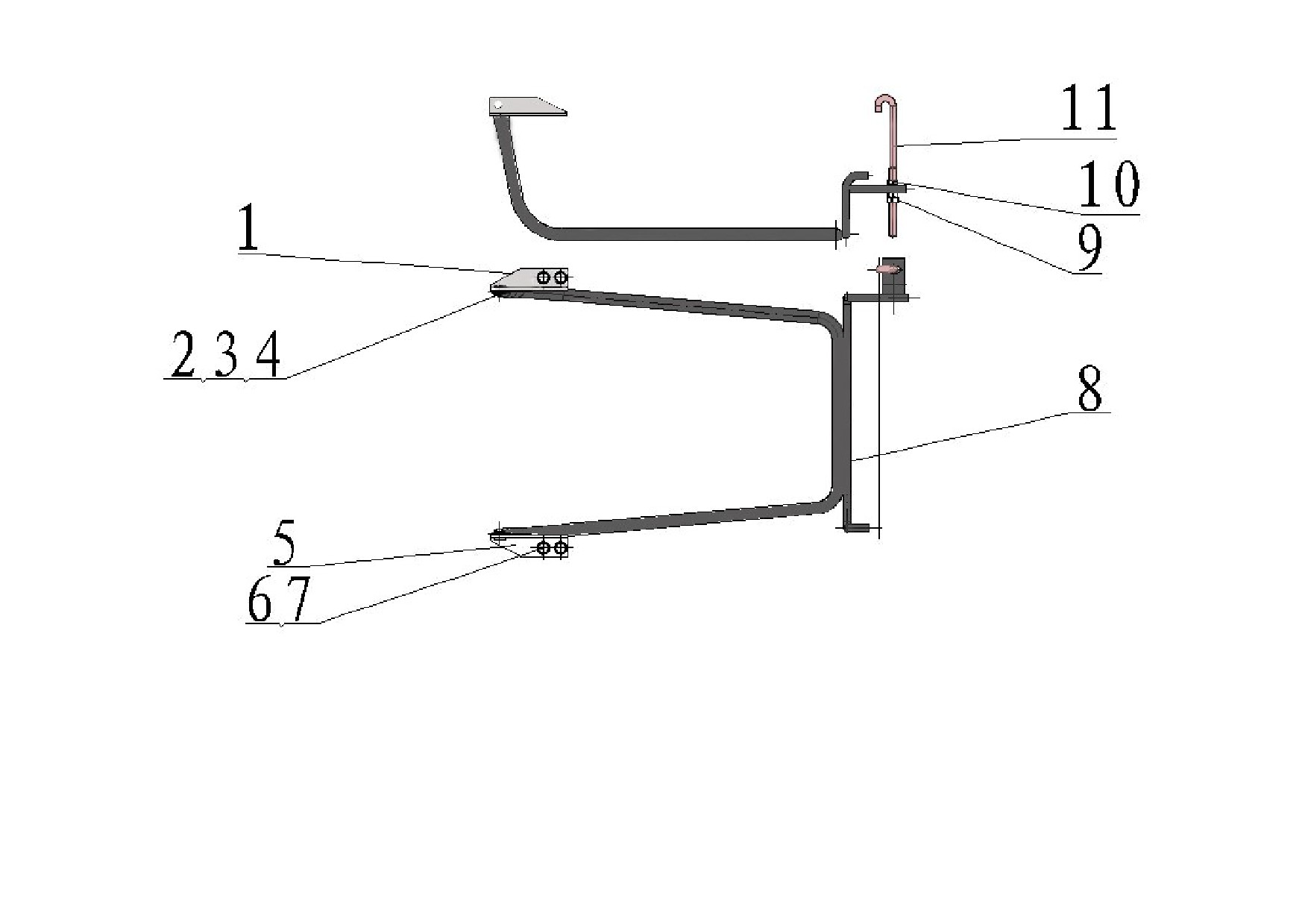

5.3 КРОНШТЕЙН КРЕПЛЕНИЯ ЗАПАСНОГО КОЛЕСА
Page85
5.3 КРОНШТЕЙН КРЕПЛЕНИЯ ЗАПАСНОГО КОЛЕСА
Page86
S/N
Номер детали
Наименование детали
Кол-во
Категория
1
3105N015A01
Кронштейн правый
1
C
2
Q40108
Гайка
2
C
3
Q5100816
Палец
2
C
4
Q5003220
Шплинт
2
C
5
3105N014A01
Кронштейн левый
1
C
6
Q150B0820
Болт
4
C
7
Q32008
Гайка
4
C
Кронштейн крепления запасного
8
3105N050A01
1
C
колеса
9
Q340B10
Болт
1
C
10
Q32010
Гайка
2
C
11
3105N17A01
Фиксатор запасного колеса
1
C
5.4
МЕХАНИЗМ РУЛЕВОЙ
Page87
Page88

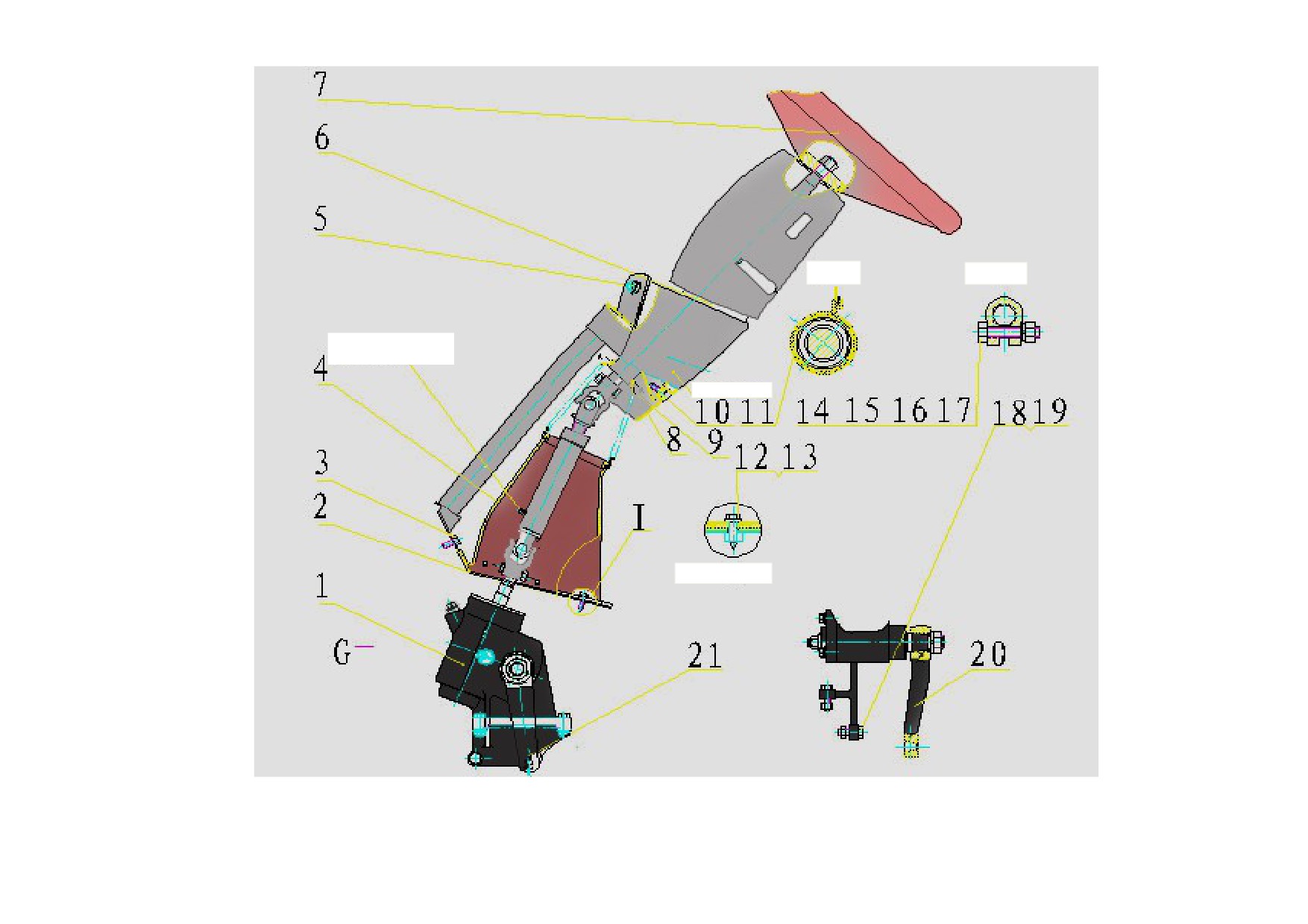

5.4 МЕХАНИЗМ РУЛЕВОЙ
S/N
Номер детали
Наименование детали
Кол-во
Категория
1
SY1021-3401000A
Механизм рулевой
1
B
2
134-3400051
Пыльник
1
C
3
Q1800825
Болт
2
C
4
1043DVS-3400052
Кожух рулевой колонки
1
C
5
Q1800816
Болт
2
C
6
ZG386B
Колонка рулевая в сборе
1
B
7
3402N010A03
Колесо рулевое в сборе
1
B
8
ZG386/Q3
Пластина нижняя
1
C
9
1030DFH2-3400066
Уплотнение рулевой колонки
1
C
10
Q2714816
Винт
3
C
11
1030DFH2-3400062
Хомут
1
C
12
Q2716319
Винт
6
C
13
Q40206
Шайба
6
C
14
Q151B0840
Болт
1
C
15
Q341B08
Болт
1
C
16
Q40308F9
Шайба пружинная
1
C
17
Q40108
Шайба плоская
1
C
18
Q150B1235
Болт
4
C
19
Q32012
Гайка
4
C
20
SY1021-3401041
Сошка рулевая
1
C
21
Q5002532
Шплинт
1
C
Page89
6. Электрооборудование

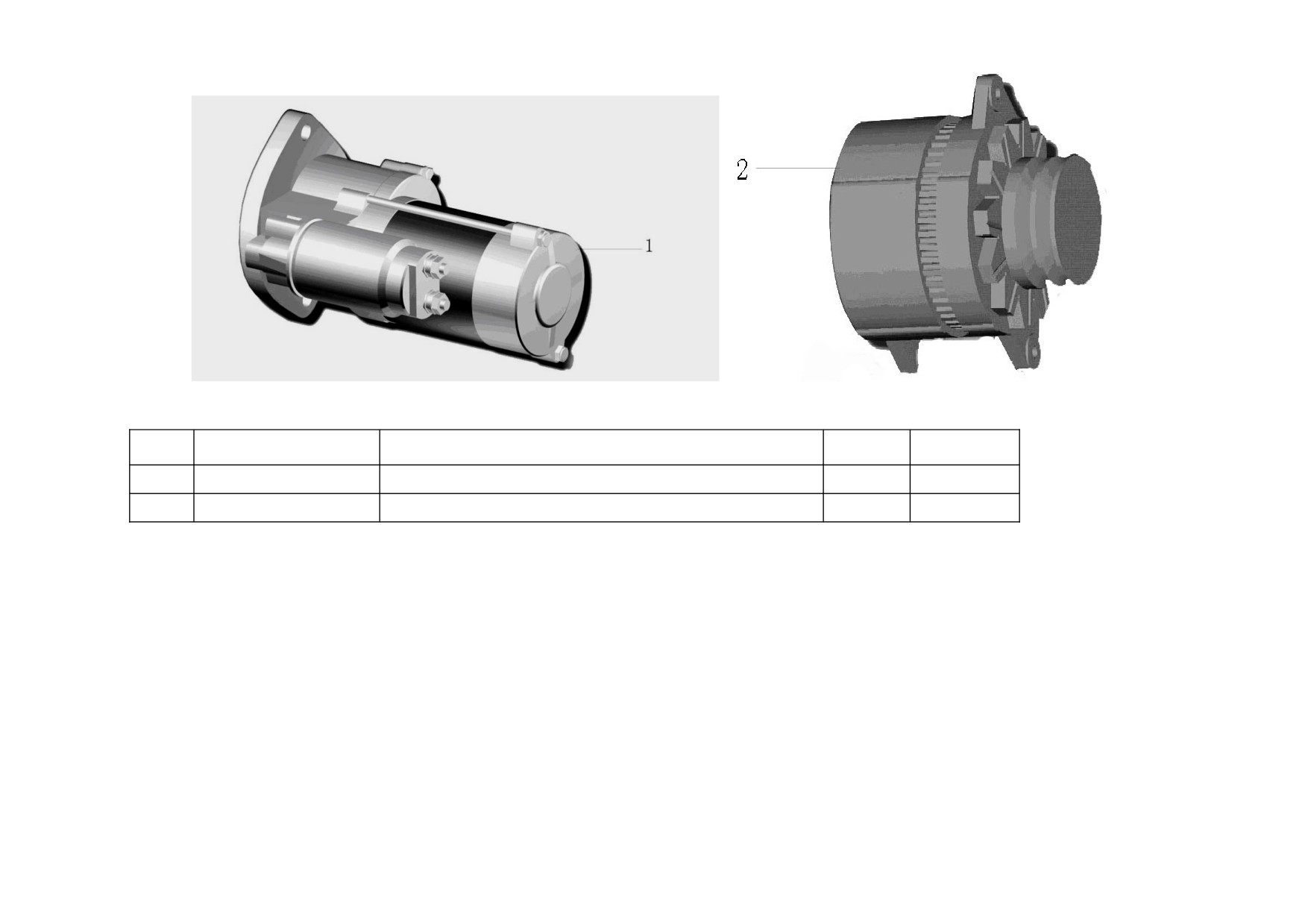

6.1 СТАРТЕР И ГЕНЕРАТОР
Page90
S/N
Номер детали
Наименование детали
Кол-во
Категория
1
G4AB-3708010
СТАРТЕР В СБОРЕ
1
B
2
G4AB-3701020
ГЕНЕРАТОР В СБОРЕ
1
B

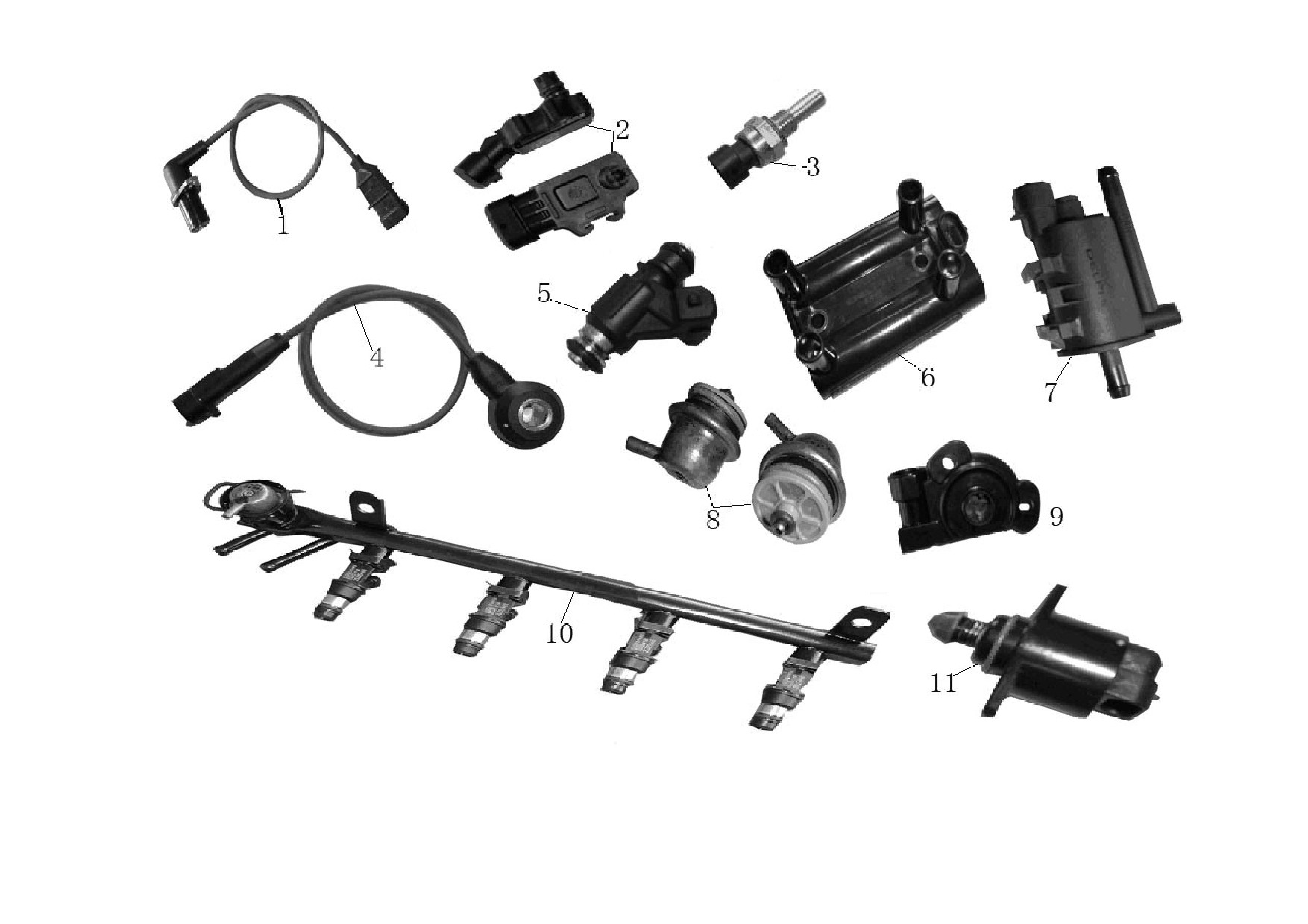

6.2 ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ
Page91
Page92
S/N
Номер детали
Наименование детали
Кол-во
Категория
1
G4AA-3808050
Датчик положения коленчатого вала
1
B
2
G4AA-3808030
Датчик давления и температуры во впускном коллекторе
1
B
3
G4AA-3808040
Датчик температуры охлаждающей жидкости
1
B
4
G4AA-3808060
Датчик детонации
1
B
5
G4AA-1100030
Форсунка подачи топлива
4
B
6
G4AA-3705010
Катушка зажигания
1
B
7
G4AA-3808070
Клапан соленоидный адсорбера
1
B
8
G4AA-1100040
Регулятор давления топлива
1
B
9
G4AA-3708080
Датчик положения дросселя
1
B
10
G4AB-1100021
Аккумулятор топлива (топливная рампа)
1
B
11
G4AA-3708090
Регулятор холостого хода
1
B

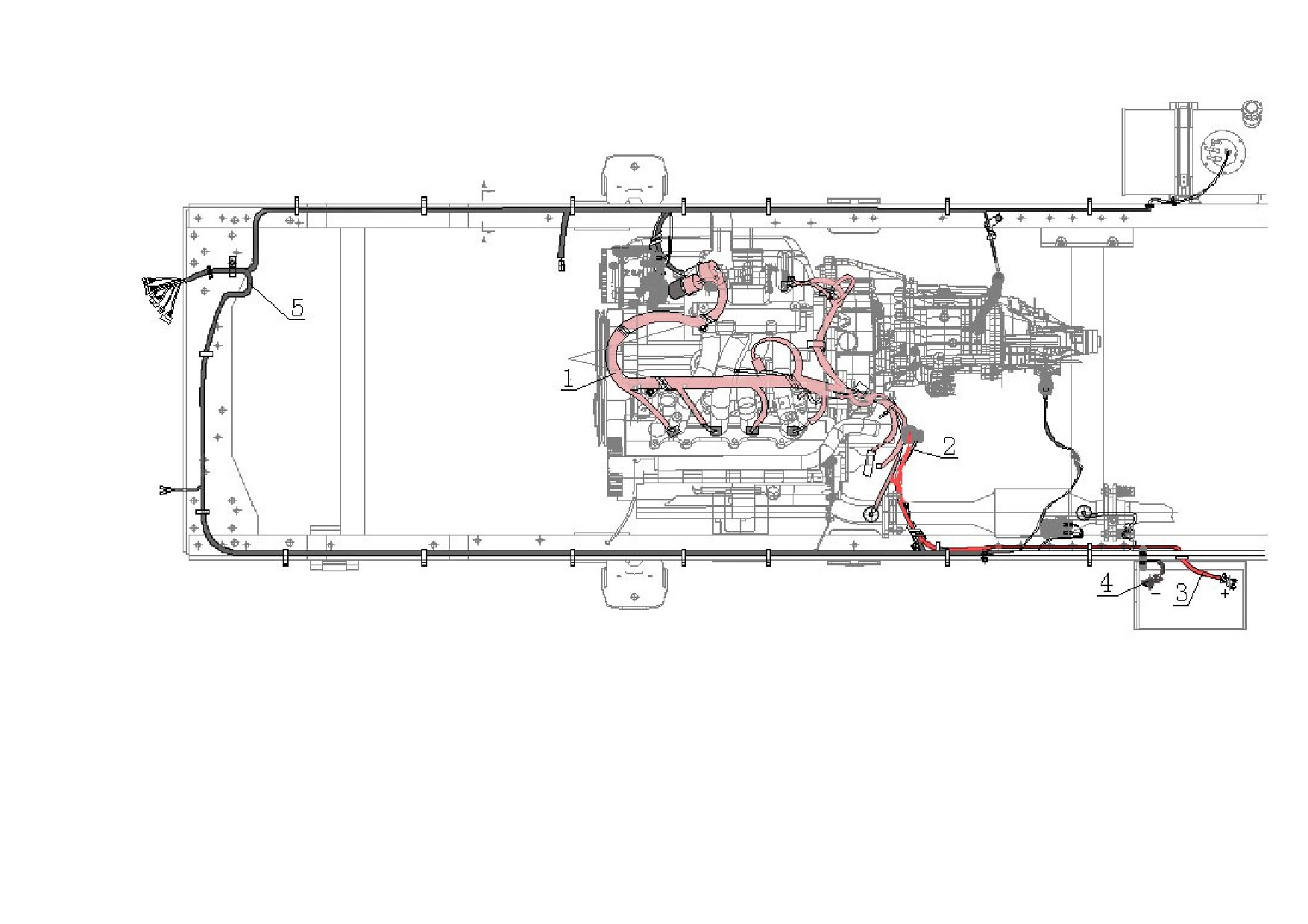

6.3 ЖГУТ ПРОВОДОВ ДВИГАТЕЛЯ И ШАССИ
Page93
Page94
S/N
Номер детали
Наименование детали
Кол-во
Категория
1
4010N008A02
Жгут двигателя в сборе
1
C
2
1021DMF3-3722010
Блок плавких предохранителей
1
A
3
4010N004A01
Провод АКБ "+"
1
C
4
1022DEF-3724060
Провод АКБ минусовый "-"
1
C
5
4010N002A35
Жгут проводов по раме
1
C
Page95

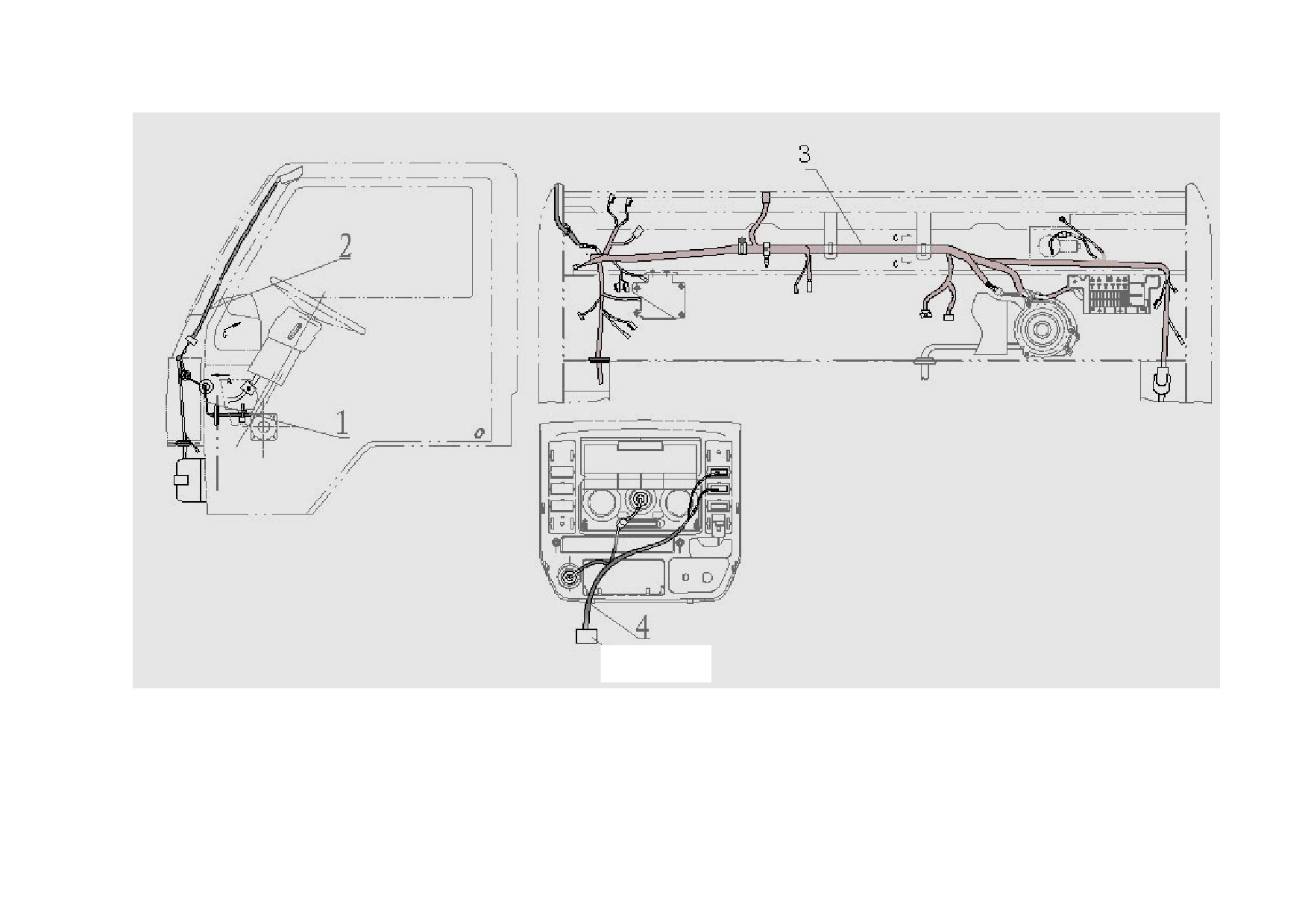

6.4 ЖГУТ ПРОВОДОВ СОЕДИНЕНИЯ КАБИНЫ С ПЛАТФОРМОЙ
Page96
S/N
Номер детали
Наименование детали
Кол-во
Категория
1
4002N005A02
Жгут двери
2
C
2
4002L004A02
Жгут внешнего освещения
1
C
3
4002N002A20
Жгут кабины в сборе
1
C
4
4002N003A03
Жгут центральной консоли
1
C

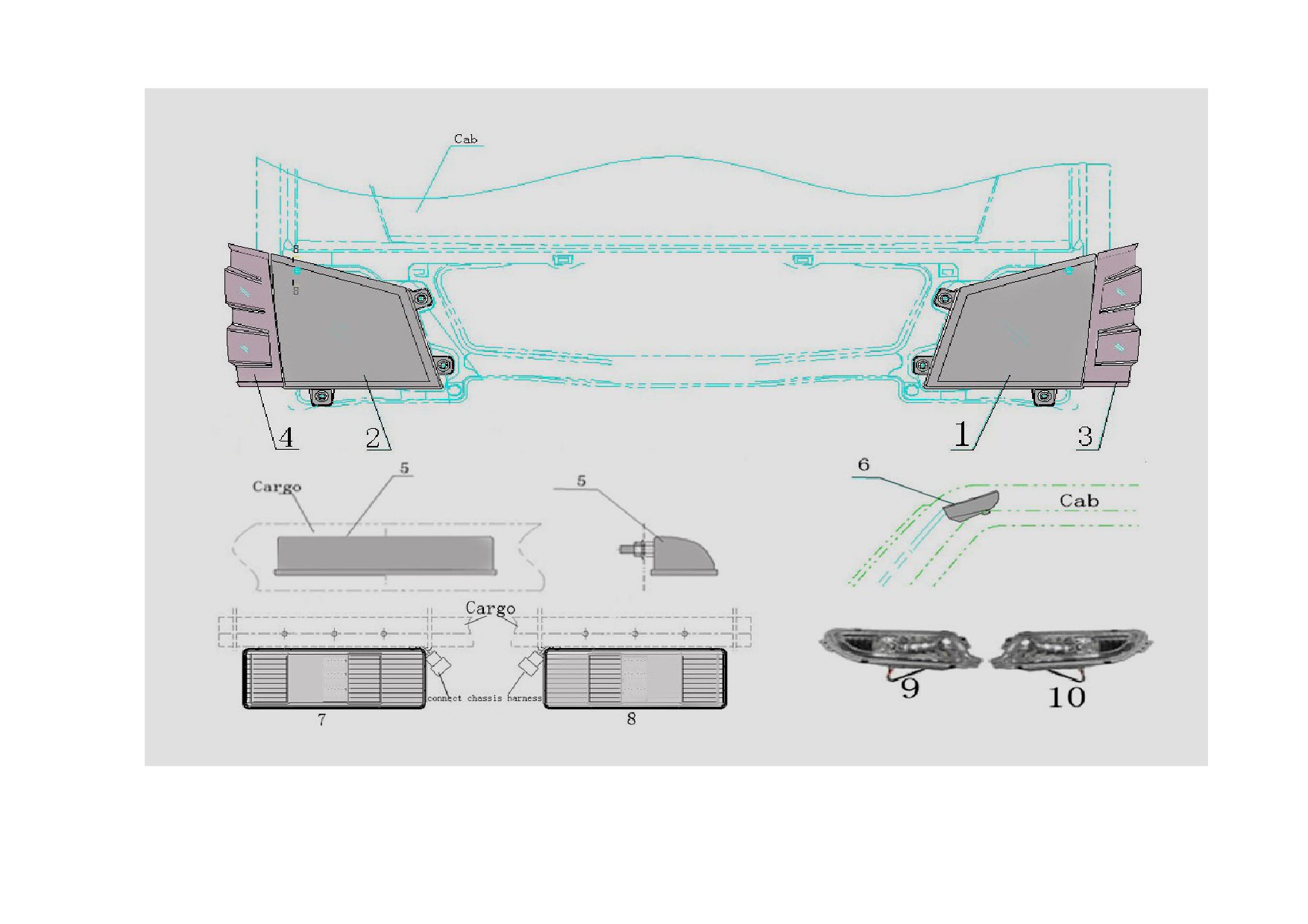

6.5 ФАРЫ И ФОНАРИ
Page97
Кабина
Кузов
Кабина
Page98
S/N
Номер детали
Наименование детали
Кол-во
Категория
1
SY06-3711010LKT
Фара левая передняя в сборе
1
B
2
SY06-3711010RKT
Фара правая передняя в сборе
1
B
3
SY06-3712010L
Указатель поворота левый передний
1
B
4
SY06-3712010R
Указатель поворота правый передний
1
B
5
RC-JBCL-3717100
Фонарь освещения номерного знака
1
B
6
RC-JBCL-3714010
Плафон освещения кабины
1
B
7
RC-JBCL-3716100
Фонарь левый задний
1
B
8
RC-JBCL-3716100
Фонарь правый задний
1
B
9
SY06-3732010R
Фара противотуманная правая передняя
1
B
10
SY06-3732010L
Фара противотуманная левая передняя
1
B

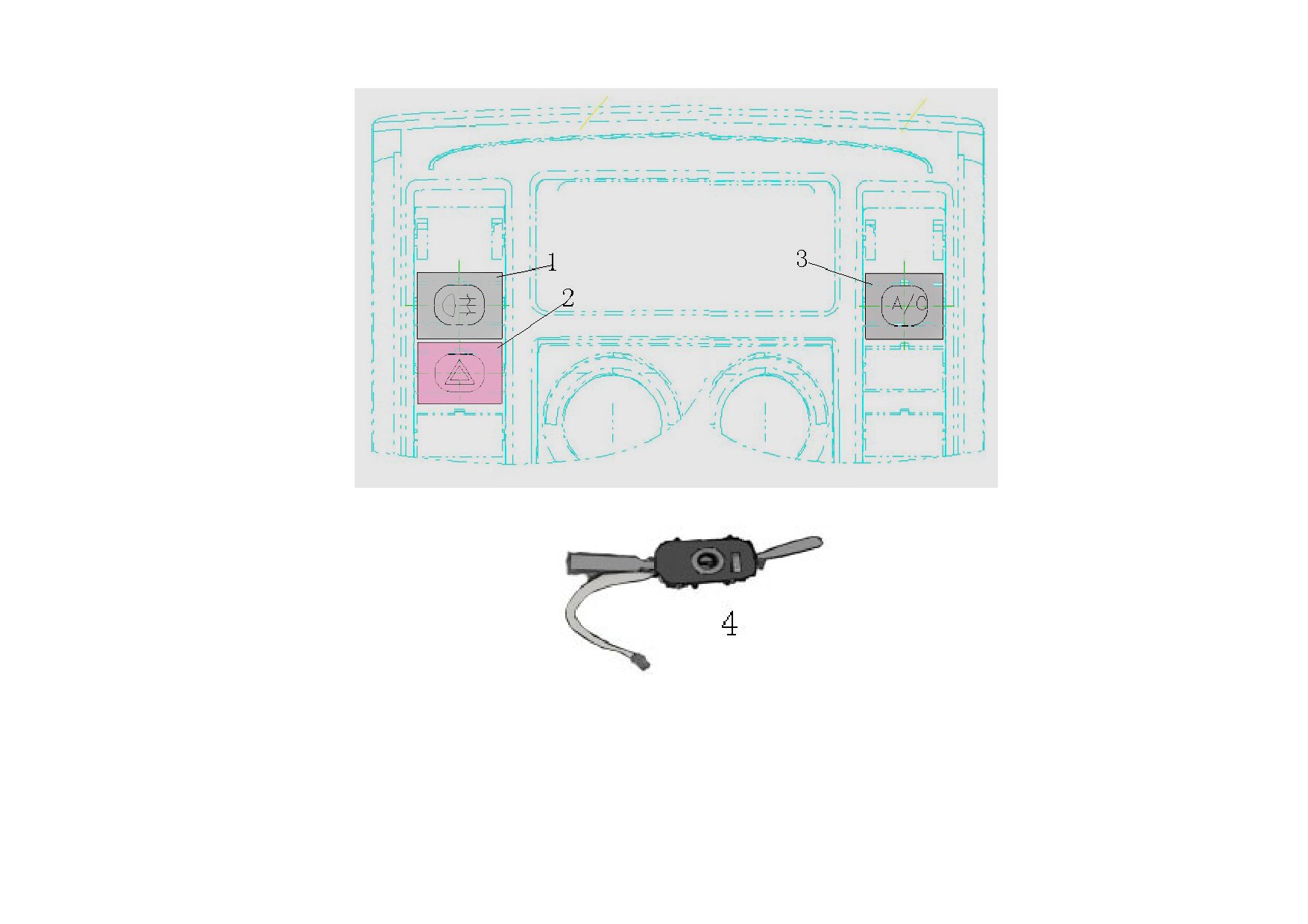

6.6 ВЫКЛЮЧАТЕЛИ
Page99
Page100
S/N
Номер детали
Наименование детали
Кол-во
Категория
1
4116L003A01
Выключатель противотуманных фар
1
B
2
4111L002A01
Выключатель аварийной сигнализации
1
B
3
3750L002A01
Выключатель кондиционера
1
B
4
JK3088
Переключатель подрулевой
1
B
Page101

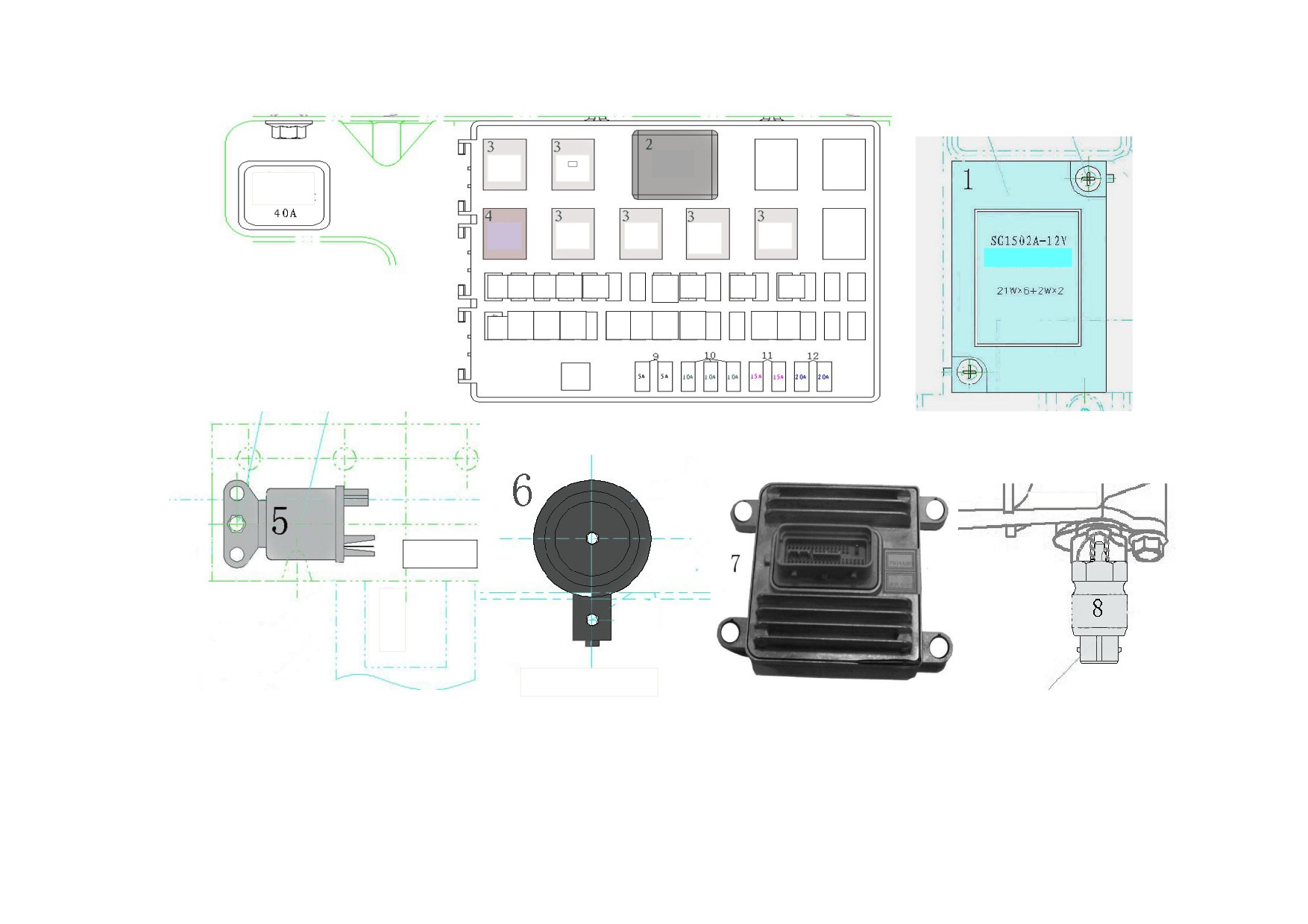

6.7 МОНТАЖНЫЙ БЛОК И ДЕТАЛИ ЭЛЕКТРООБОРУДОВАНИЯ
РАМА
Page102
S/N
Номер детали
Наименование детали
Кол-во
Категория
Реле сигнала поворотов и аварийной
1
SG1502A-12V
1
A
сигнализации 12V
2
3735L006A01
Реле стеклоочистителя
1
A
3
3735L004A01
Реле четырехконтактное
3
A
4
3735L005A01
Реле пятиконтактное
1
A
5
DJ171
Реле стартера
1
A
6
DL129
Сигнал звуковой
1
B
7
G4AC-3808120
Блок управления двигателем
1
B
8
LG137F
Датчик скорости спидометра
1
B
9
1217001-5A
Предохранитель плавкий 5А
6
A
10
1217003-10A
Предохранитель плавкий 10А
10
A
11
1217004-15A
Предохранитель плавкий 15А
7
A
12
1217005-20A
Предохранитель плавкий 20А
4
A
Page103

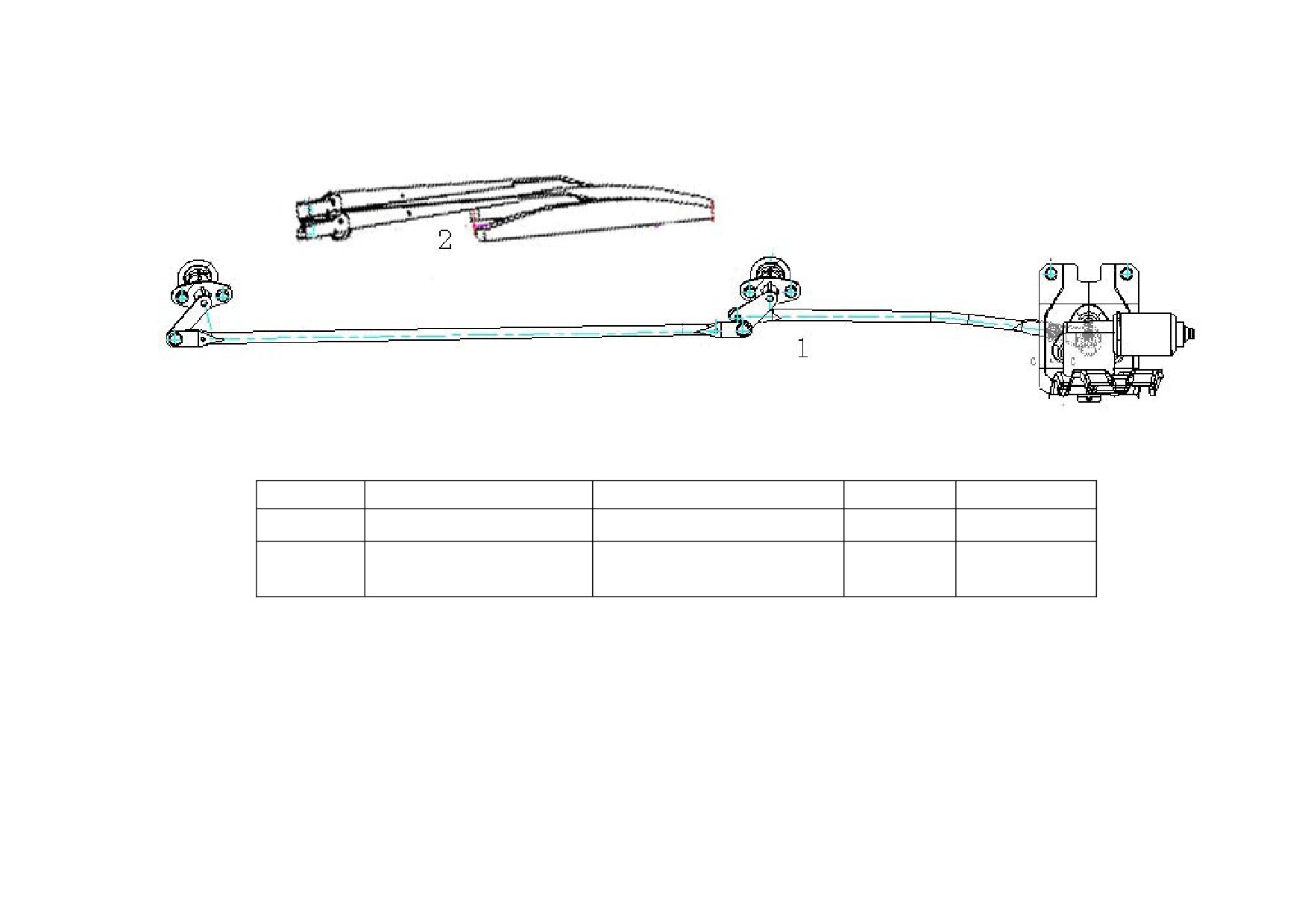

6.8 СТЕКЛОООЧИСТИТЕЛЬ
S/N
Номер детали
Наименование детали
Кол-во
Категория
1
SY06-5205200-2
Стеклоочиститель в сборе
1
B
Щетка стеклоочистителя в
2
SY06-5205200-GB
2
B
сборе
Page104
6.9 СТЕКЛООМЫВАТЕЛЬ
6.9 СТЕКЛООМЫВАТЕЛЬ
S/N
Номер детали
Наименование детали
Кол-во
Категория
СТЕКЛООМЫВАТЕЛЬ
1
5207L004A01
1
B
В СБОРЕ
Page105

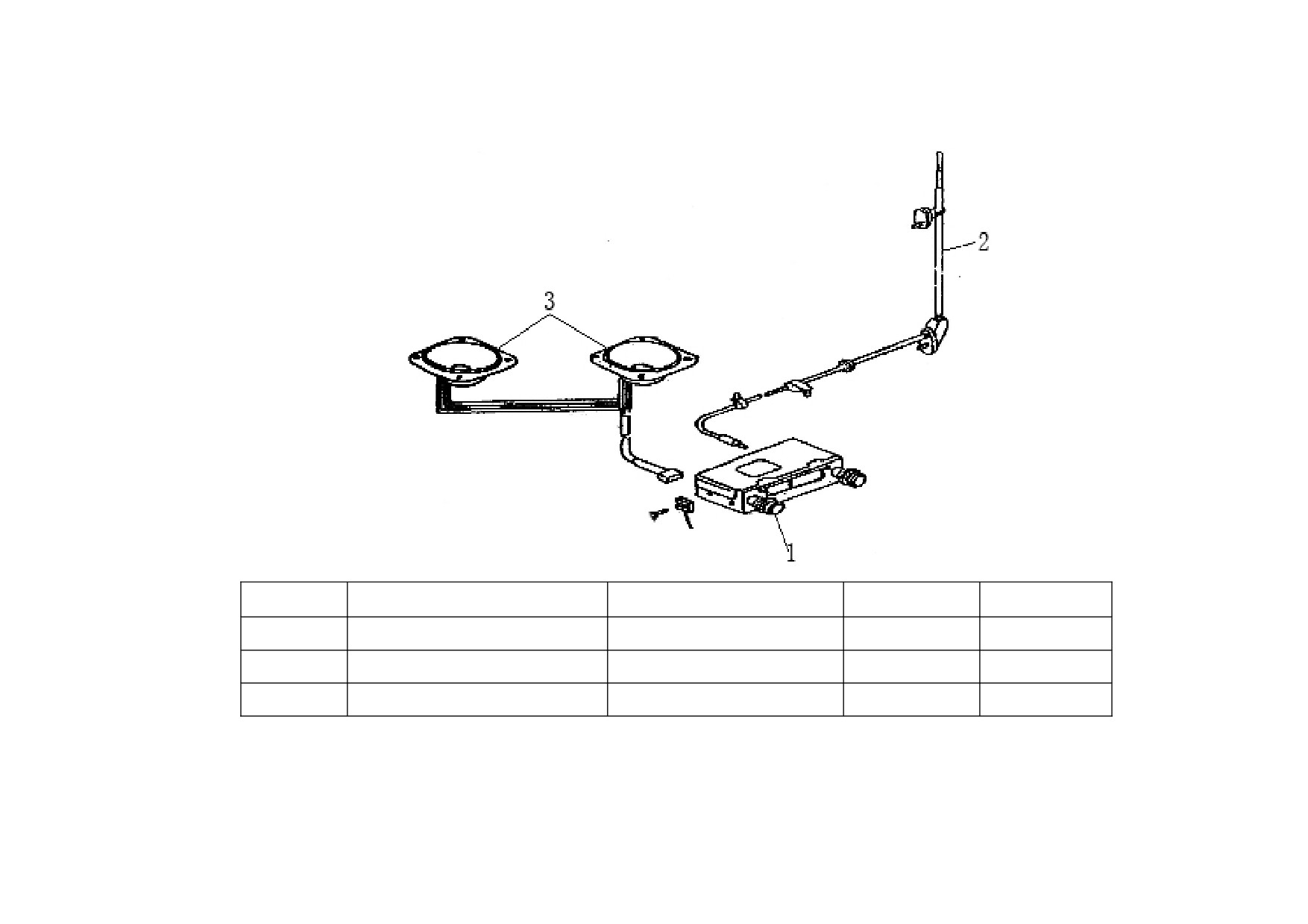

6.10 РАДИОПРИЕМНИК И АНТЕННА
S/N
Номер детали
Наименование детали
Кол-во
Категория
1
7901L002A03
Радиоприемник
1
B
2
TX331B
Радиоантенна в сборе
1
C
Динамик в сборе
3
YD103-21
2
C
Page106
7.КАБИНА
Page107

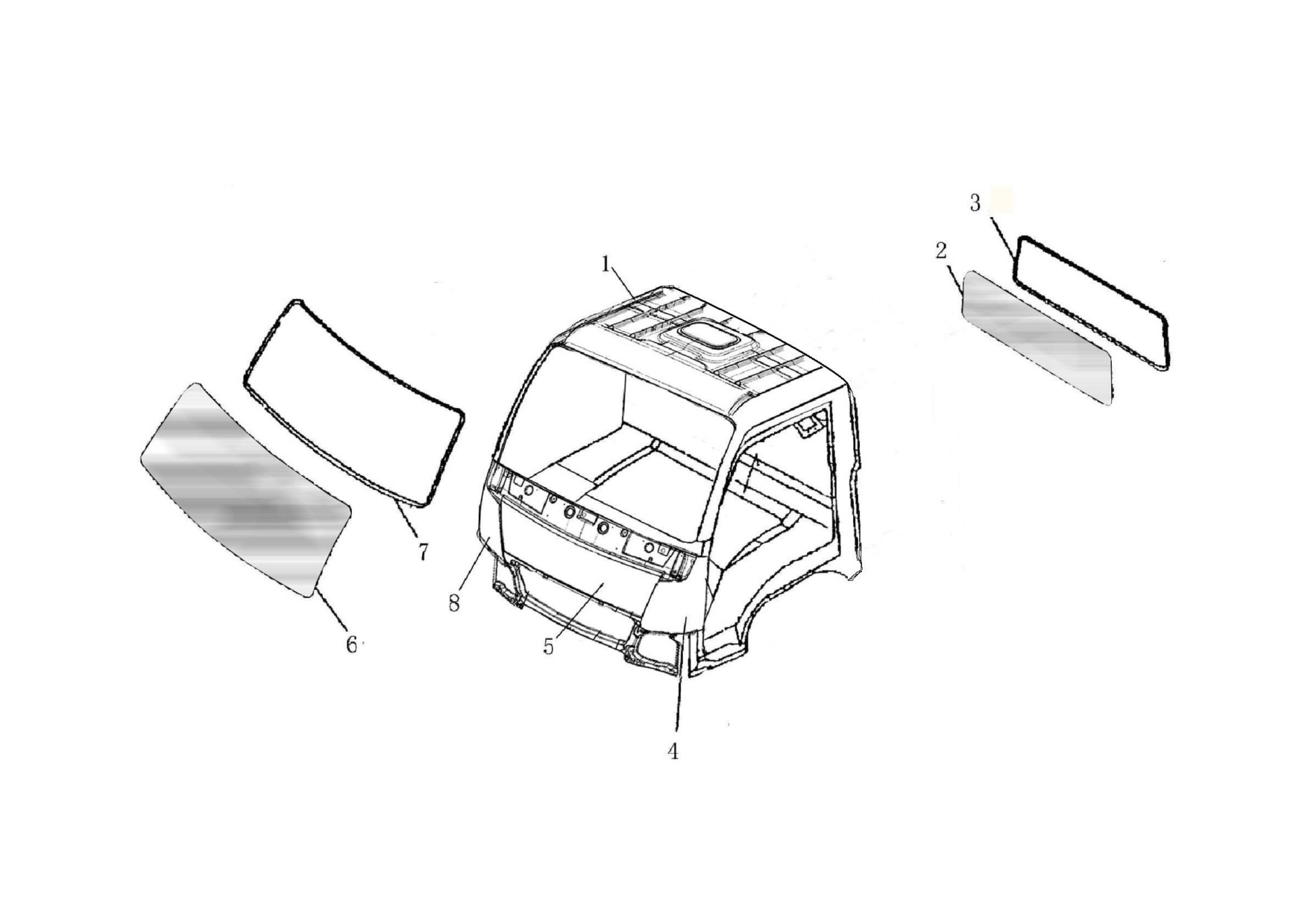

7.1 КАБИНА
Page108
S/N
Номер детали
Наименование детали
Кол-во
Категория
1030DFH3-5000000U
Кабина в сборе
1
C
1
1030DFH3-5700010SW
Крыша кабины
1
C
2
5206021AA
Стекло заднее
1
B
3
5206025AA
Уплотнитель заднего стекла
1
C
4
1030DFH3-5017011U
Панель передка левая
1
B
5
1030DFH3-5300024U
Панель передка
1
C
6
5206N011A01
Стекло ветровое
1
B
7
5206N015A01
Уплотнитель ветрового стекла
1
C
8
1030DFH3-5017012U
Панель передка правая
1
B

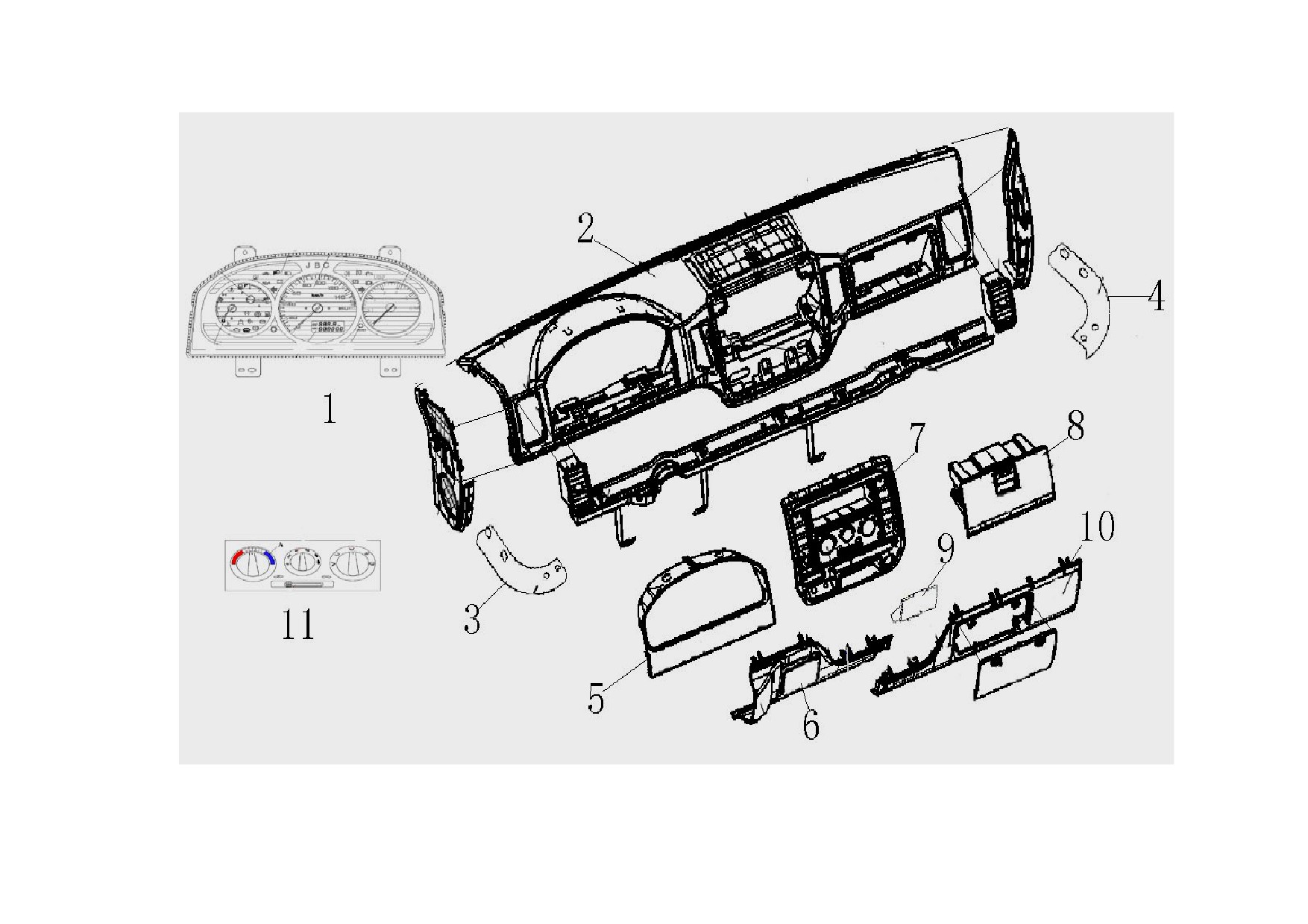

7.2 ПАНЕЛЬ ПРИБОРОВ
Page109
Page110
S/N
Номер детали
Наименование детали
Кол-во
Категория
1030DFH3-5306010
Панель приборов в сборе
1
C
1
3820L002A07
Комбинация приборов
1
B
2
1030DFH3-5306010
Корпус панели приборов
1
C
3
5301N250A02
Накладка боковая левая
1
C
4
5301N260A02
Накладка боковая правая
1
C
5
1030DFH3-5305060W
Рамка комбинации приборов
1
C
6
1030DFH3-5305023W
Накладка рулевой колонки
1
C
Консоль центральная
7
5306N022A02
1
C
8
1030DFH3-5305040W
Ящик перчаточный
1
C
9
1030DFH3-5305070W
Пепельница в сборе
1
C
Накладка панели приборов
10
1030DFH3-5305025W
1
C
правая нижняя
Панель переключателей
11
1030-8101020U
1
B
отопителя в сборе

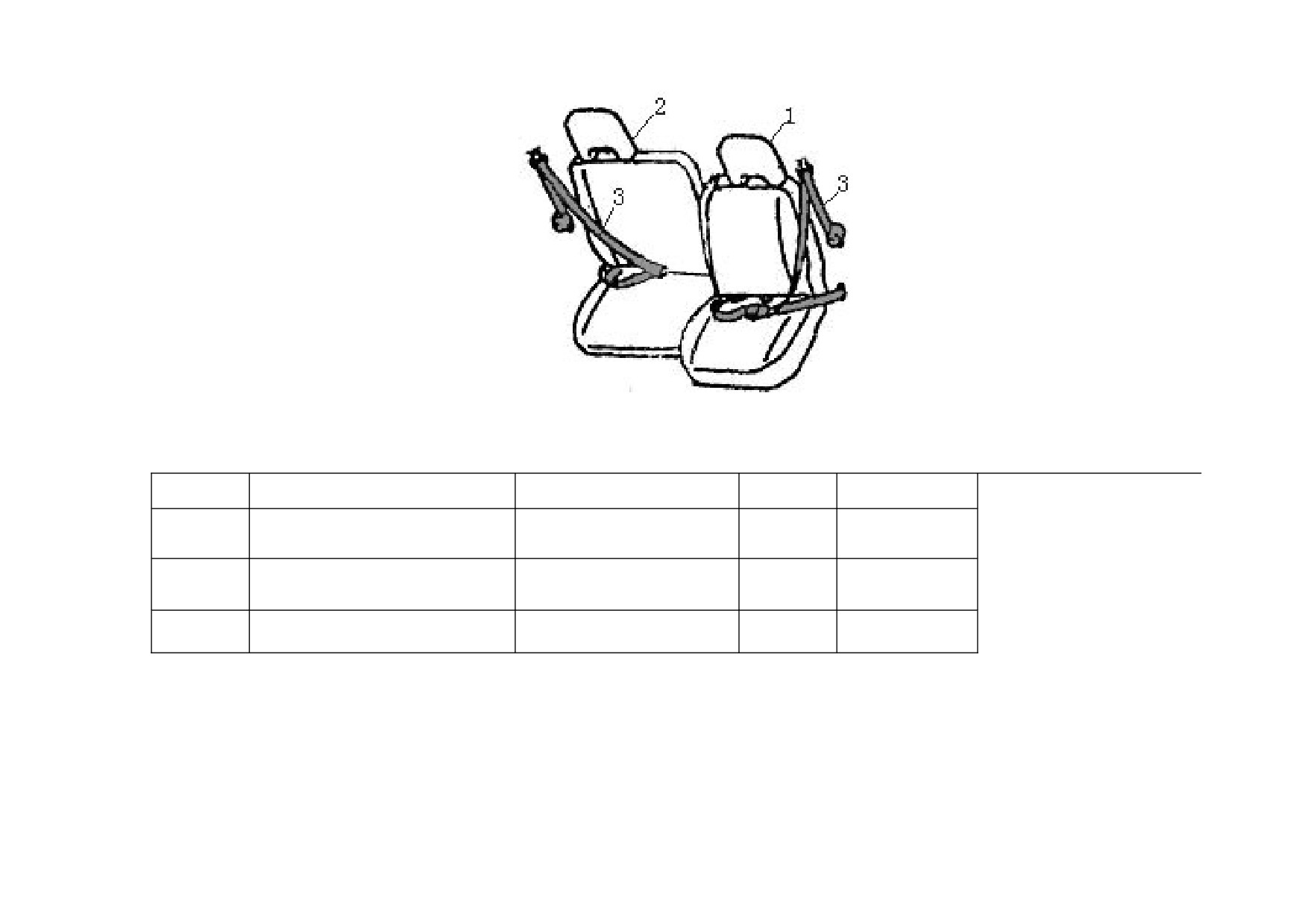

7.3 СИДЕНЬЯ, РЕМНИ БЕЗОПАСНОСТИ
Page111
7.3 СИДЕНЬЯ, РЕМНИ БЕЗОПАСНОСТИ
S/N
Номер детали
Наименование детали
Кол-во
Категория
1
6800N010A03
Сиденье водителя в сборе
1
C
Сиденье двойное
2
7200N010A03
1
C
пассажирское в сборе
Ремень безопасности
3
SA1-100
2
B
трехточечный
Page112

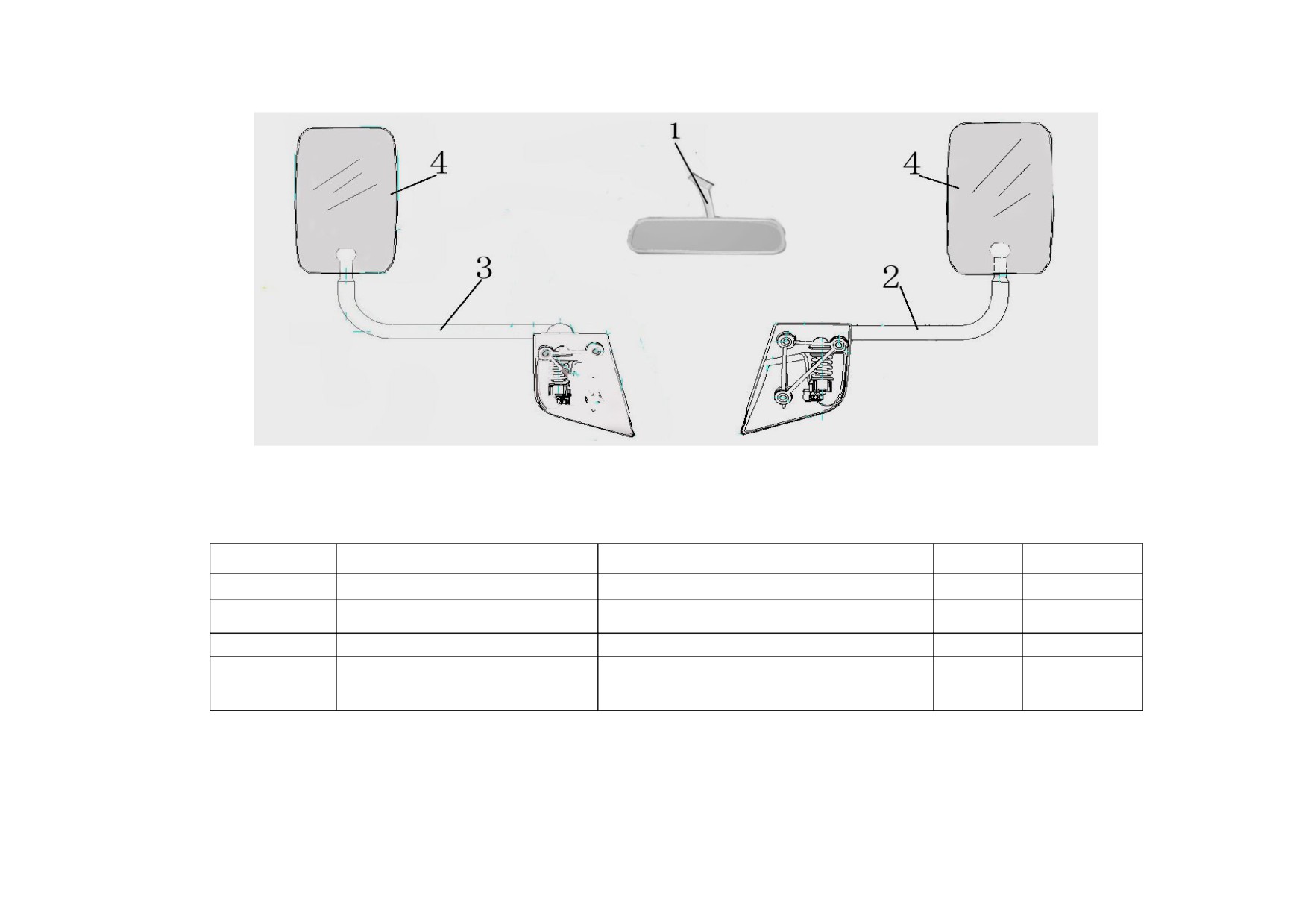

7.4 ЗЕРКАЛО ВНУТРЕННЕЕ, ВНЕШНИЕ ЗЕРКАЛА ЗАДНЕГО ВИДА
S/N
Номер детали
Наименование детали
Кол-во
Категория
1
1030DFH3-8201010
Зеркало внутреннее заднего вида
1
C
2
8202N010A01
Кронштейн правого зеркала заднего вида
1
C
3
8202N010A06
Кронштейн левого зеркала заднего вида
1
C
4
1042DCS-8202010JR
Зеркало заднего вида в сборе
2
B
Page113

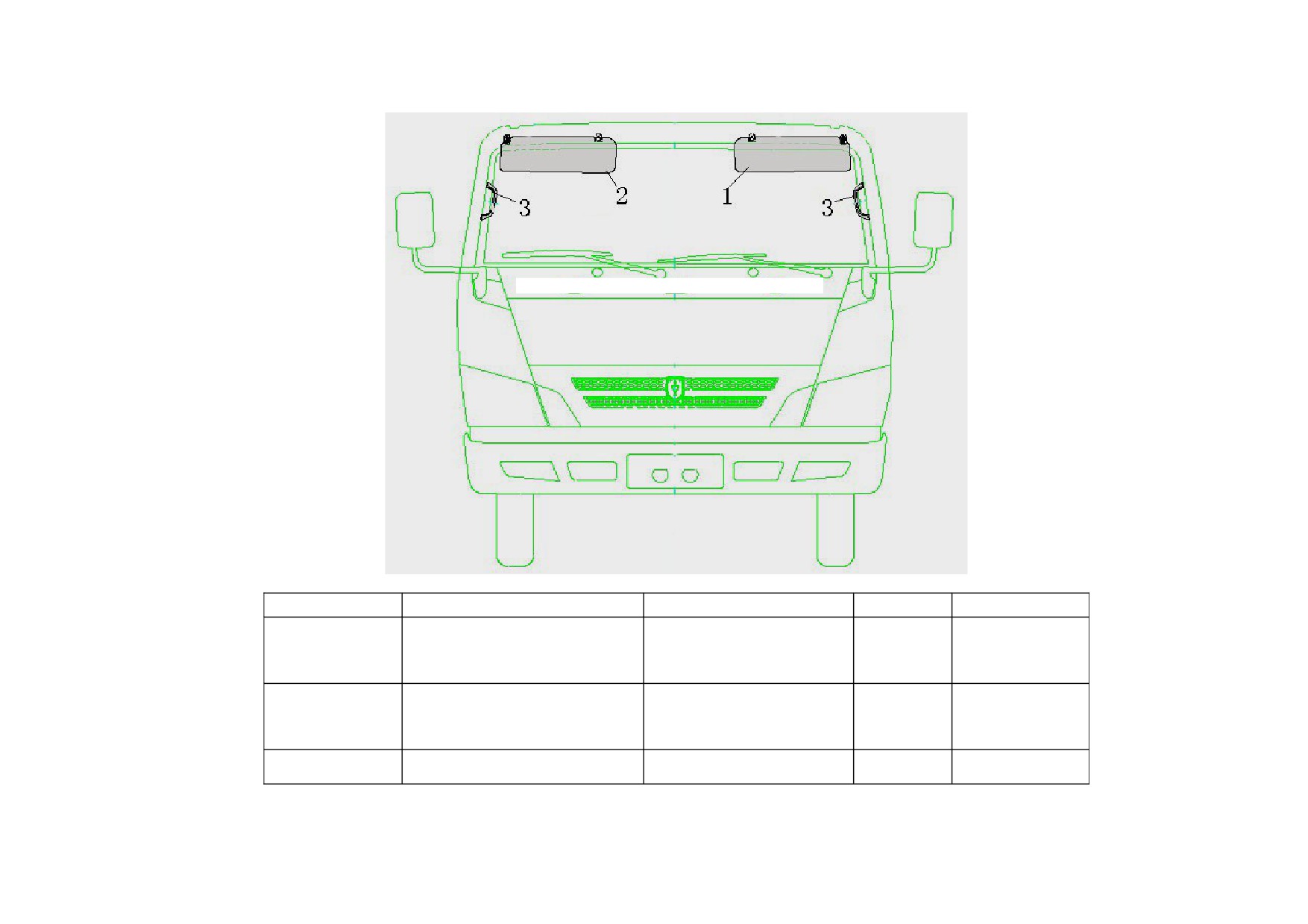

7.5 КОЗЫРЕК ПРОТИВОСОЛНЕЧНЫЙ И РУЧКА
S/N
Номер детали
Наименование детали
Кол-во
Категория
Козырек
1
1030DFH3-8204010
противосолнечный левый
1
C
в сборе
Козырек
2
1030DFH3-8204020
противосолнечный
1
C
правый в сборе
3
1030DFH3-8204090B
Ручка в сборе
2
C
Page114

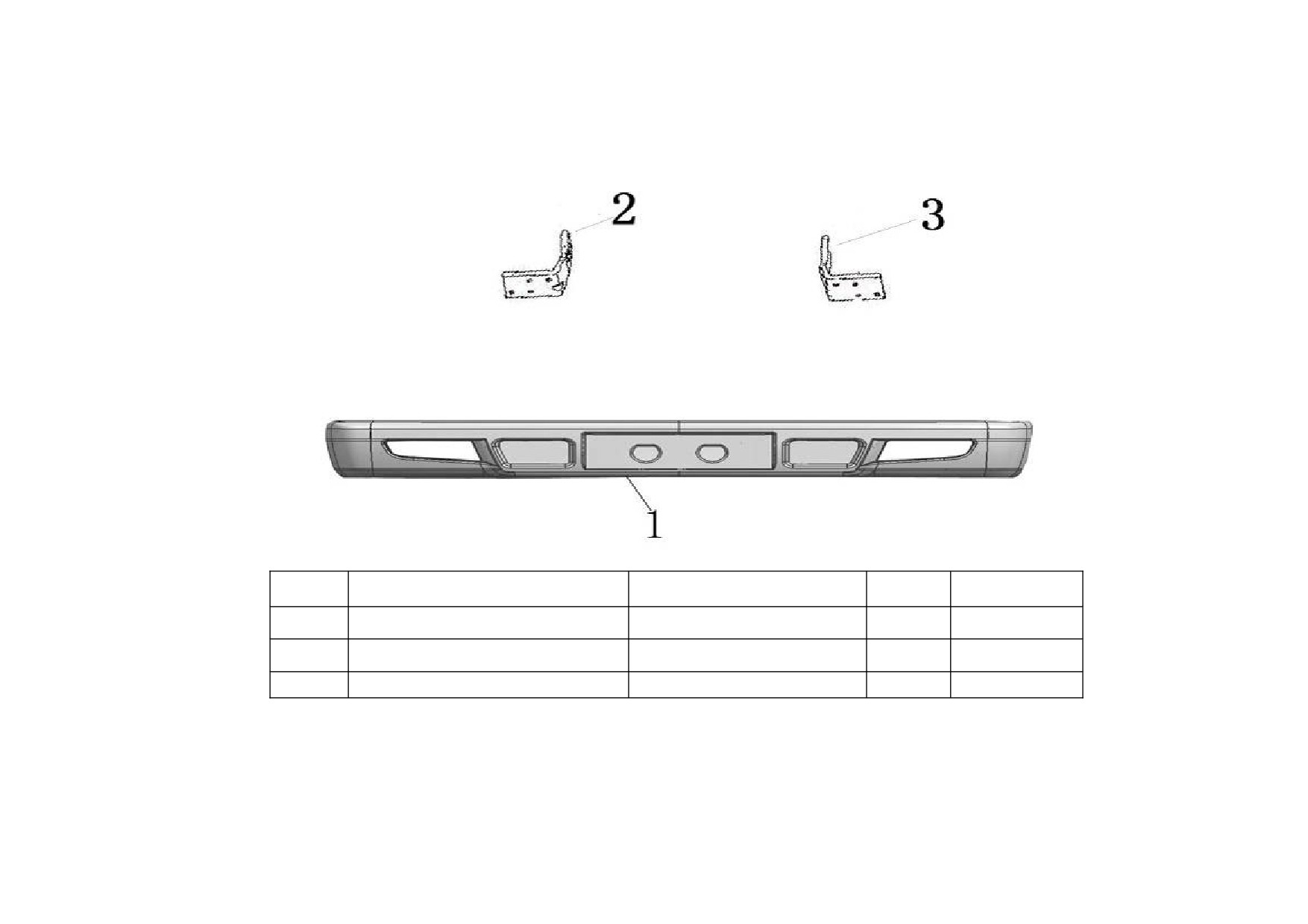

7.6 БАМПЕР ПЕРЕДНИЙ
S/N
Номер детали
Наименование детали
Кол-во
Категория
1
2803N030A02
Бампер передний в сборе
1
B
2
1021DMF3-2803011U
Кронштейн бампера левый
1
C
3
1021DMF3-2803012U
Кронштейн бампера правый
1
C
Page115

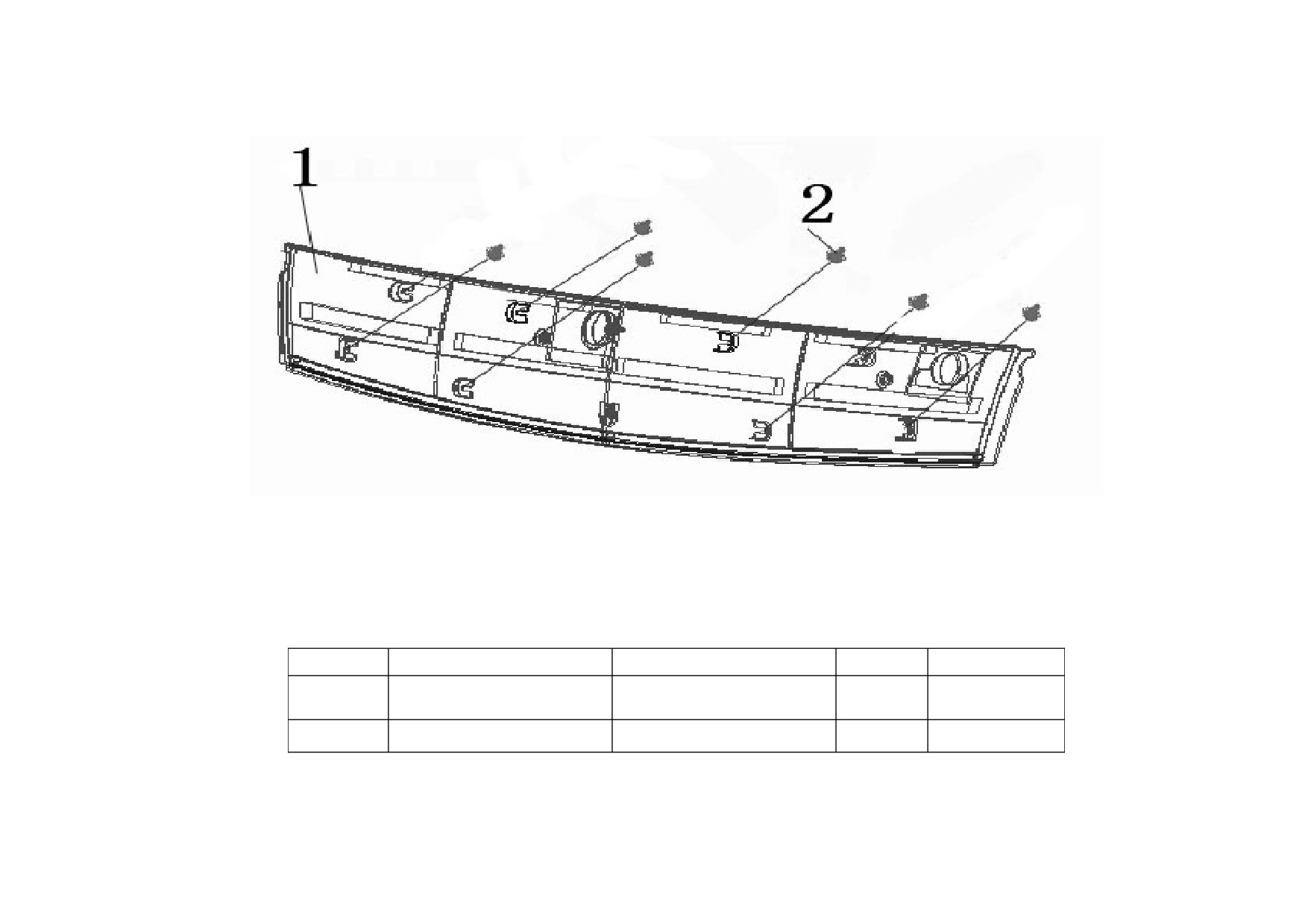

7.7 ПАНЕЛЬ ОБЛИЦОВКИ ПЕРЕДКА
S/N
Номер детали
Наименование детали
Кол-во
Категория
1
1030DFH3-5311010U
Облицовка передка в сборе
1
C
2
1030DFH3-6111071
Зажим
7
C
Page116

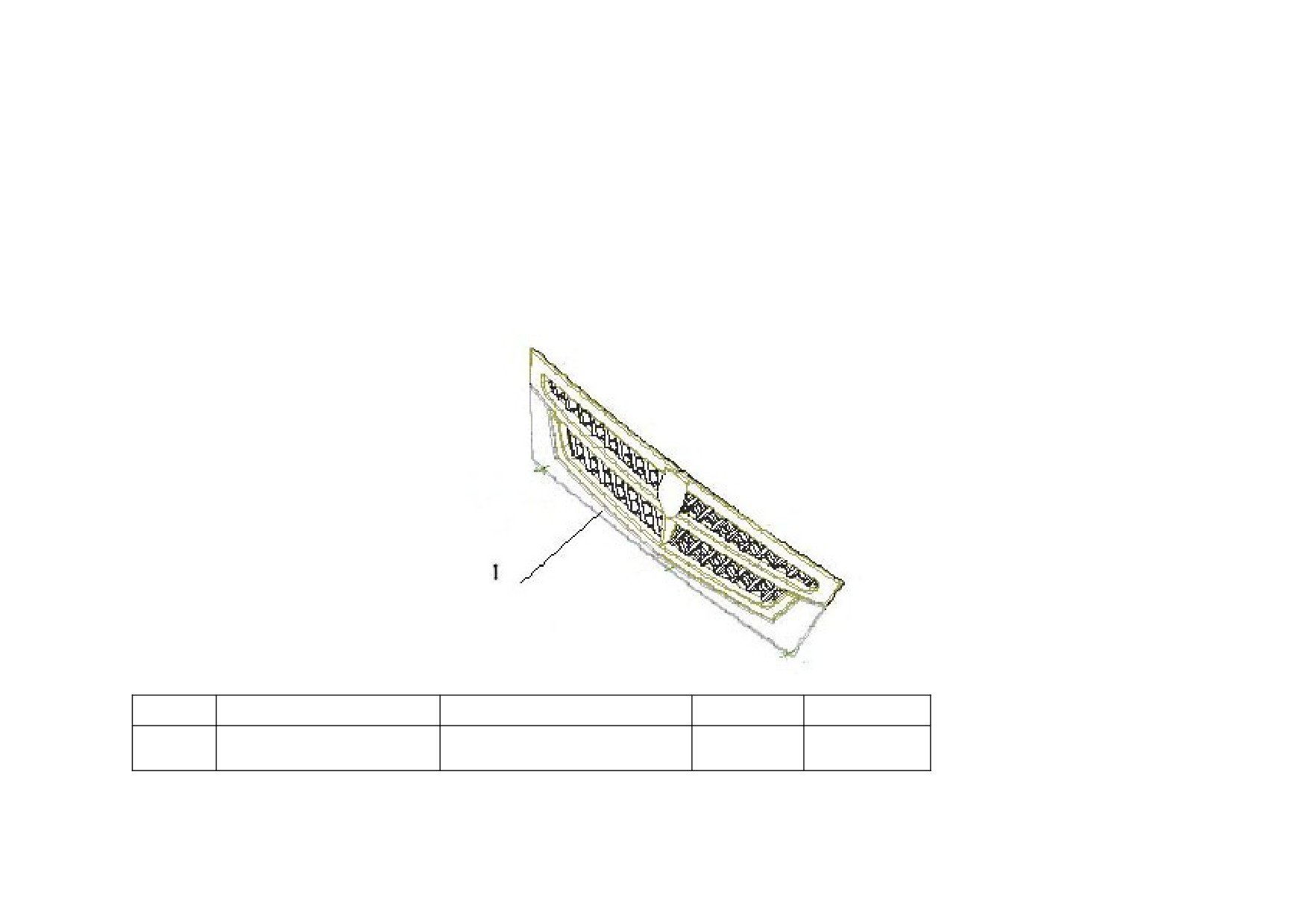

7.8 РЕШЕТКА ПЕРЕДНЯЯ
S/N
Номер детали
Наименование детали
Кол-во
Категория
1
1030DFH3-5302010U
Решетка передняя в сборе
1
B
Page117

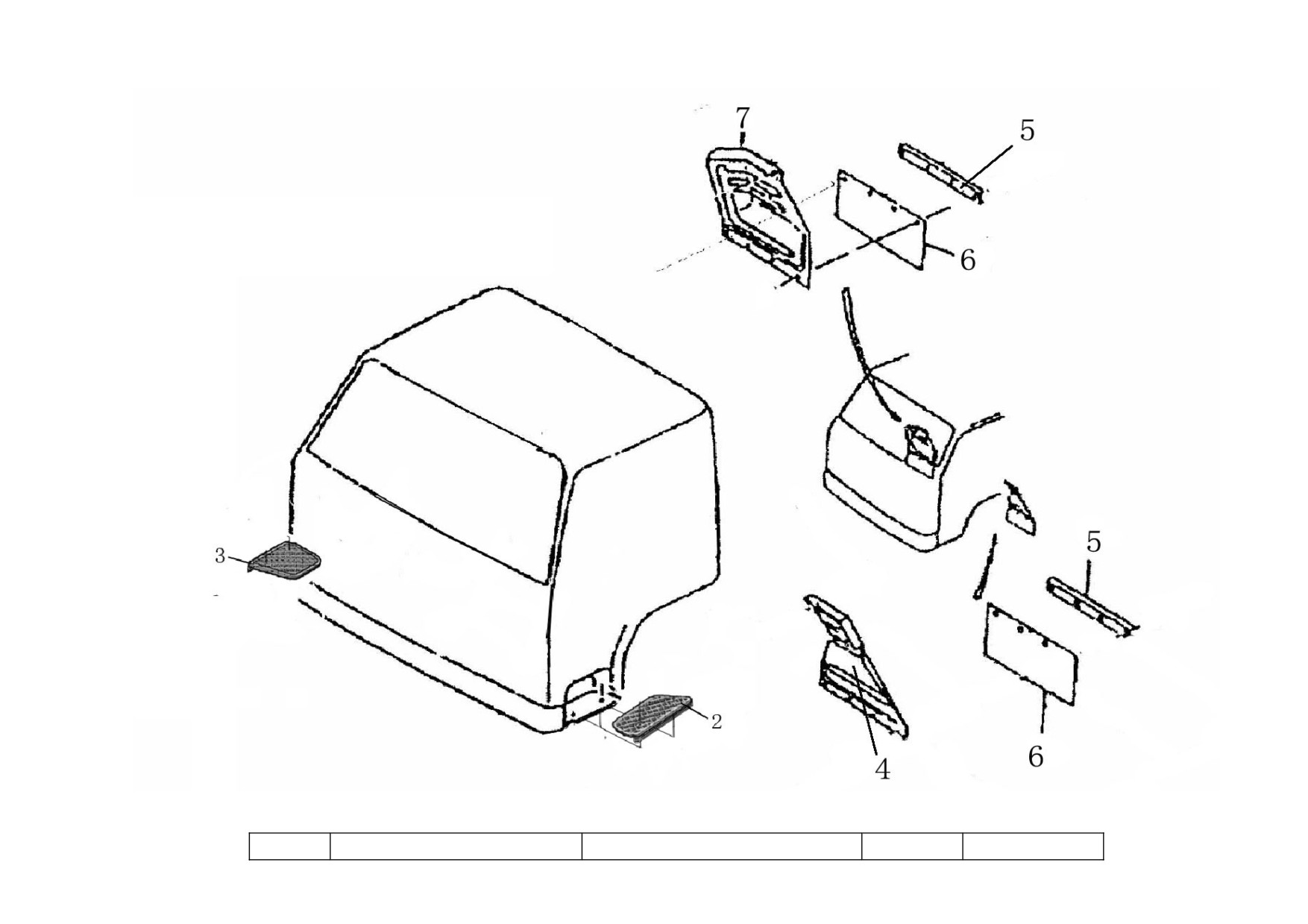

7.9 ПОДНОЖКИ И БРЫЗГОВИКИ
Page118
S/N
Номер детали
Наименование детали
Кол-во
Категория
Page119
2
8405N010A02
Накладка подложки кабины левая
1
B
Накладка подножки кабины
3
8405N020A02
1
B
правая
Брызговик левый переднего
4
8406030AA
1
C
колеса
5
8406011AA
Пластина прижимная
2
C
Брызговик резиновый переднего
6
8406012AA
2
C
колеса
Брызговик правый переднего
7
8406040AA
1
C
колеса
Page120

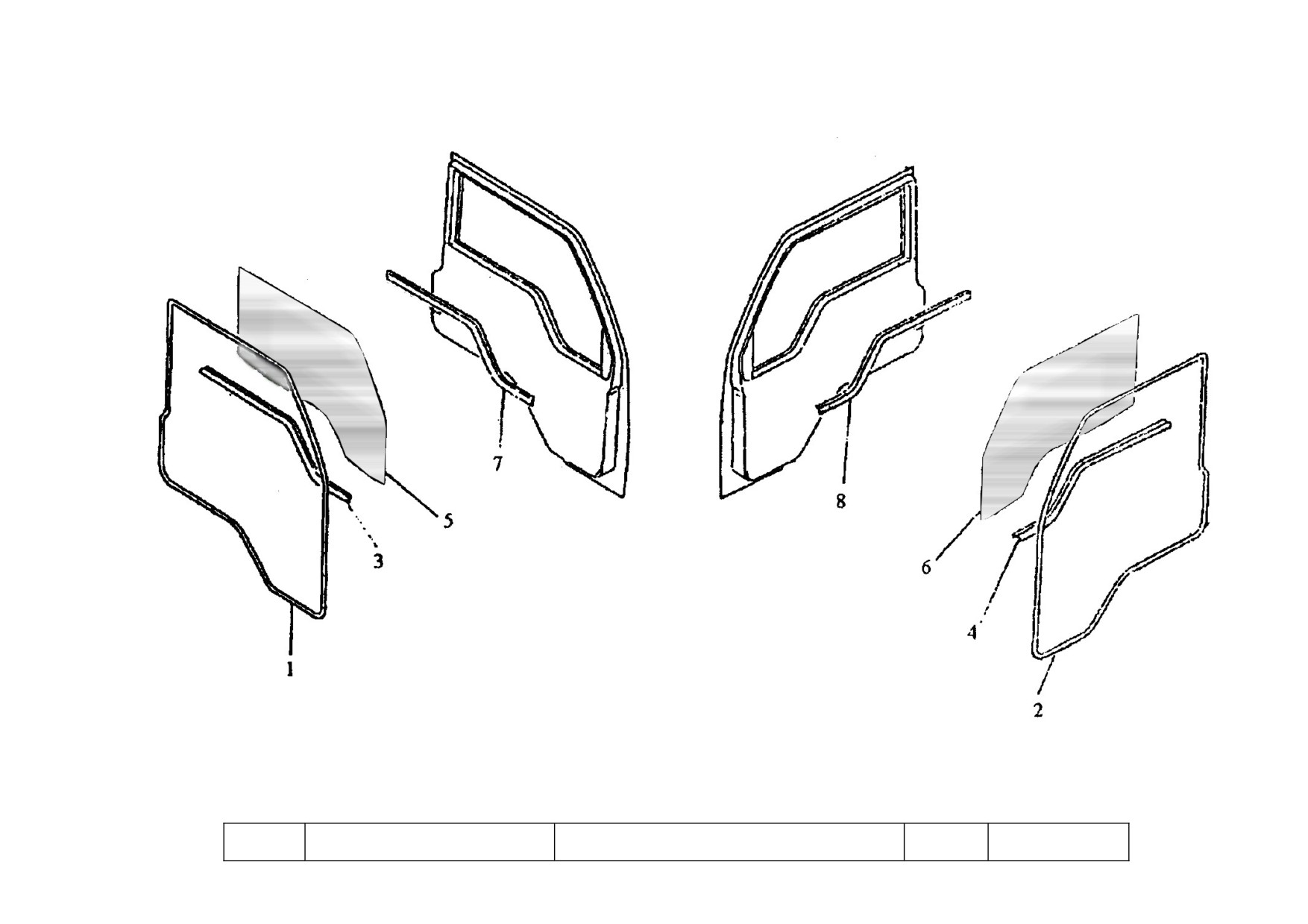

7.10 УПЛОТНИТЕЛИ ПЕРЕДНЕЙ ДВЕРИ И СТЕКЛА
S/N
Номер детали
Наименование детали
Кол-во
Категория
Page121
1
6107N010A01
Уплотнитель передней двери левый
1
C
2
6107N010A02
Уплотнитель передней двери правый
1
C
Уплотнитель внутренний стекла двери
3
6107N020A01
1
C
левый
Уплотнитель внутренний стекла двери
4
6107N020A02
1
C
правый
5
6104N041A01
Стекло передней двери левое
1
B
6
6104N041A02
Стекло передней двери правое
1
B
7
6107N030A01
Уплотнитель внешний стекла двери левый
1
C
Уплотнитель внешний стекла двери
8
6107N030A02
1
C
правый

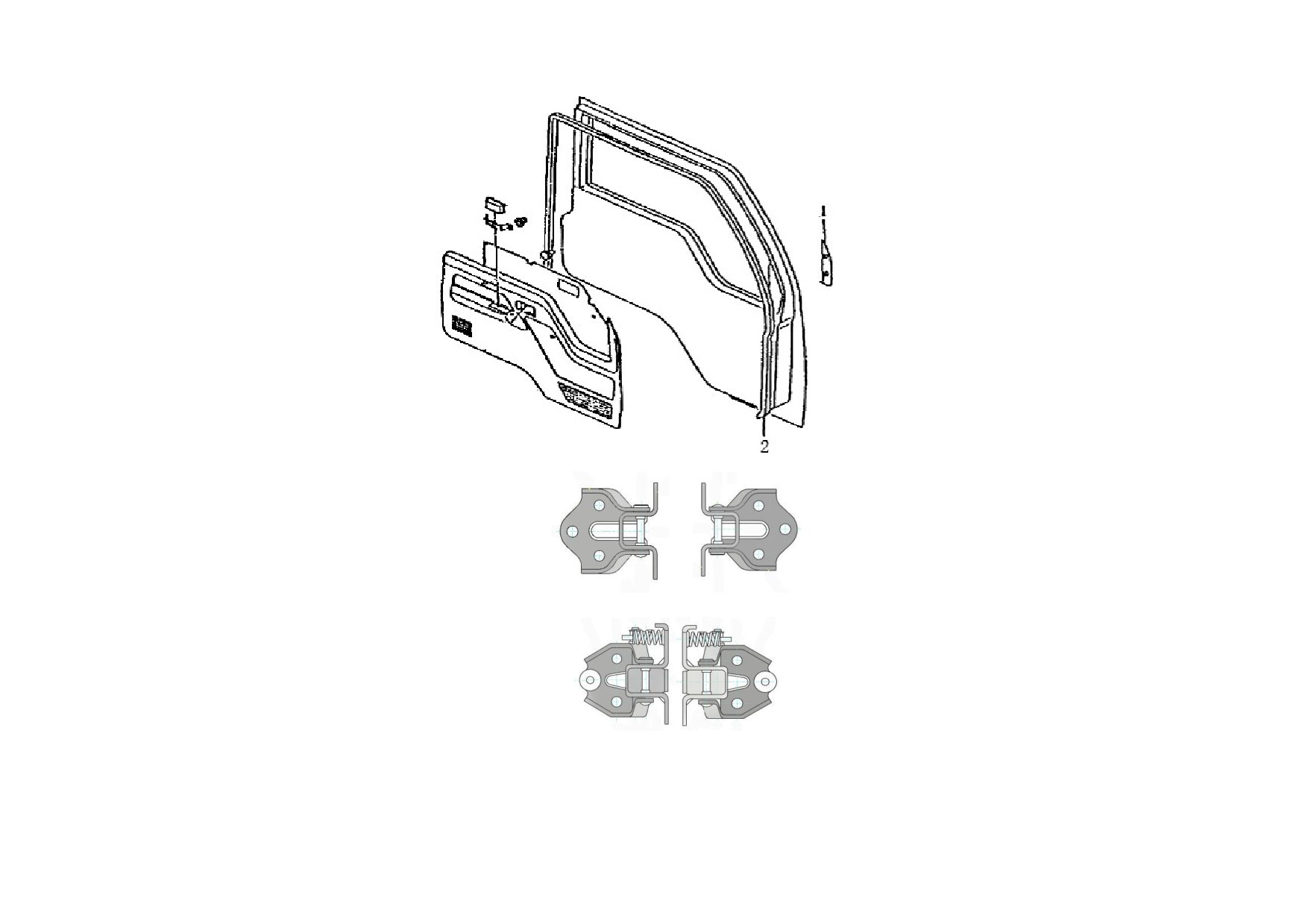

7.11 ЭЛЕМЕНТЫ ОБШИВКИ ДВЕРИ
Page122
3
4
5
6
Page123
7.11 ЭЛЕМЕНТЫ ОБШИВКИ ДВЕРИ
S/N
Номер детали
Наименование детали
Кол-во
Категория
6100N020A01
Дверь левая
1
C
6100N020A02
Дверь правая
1
С
1030DFH3-6111030U
Накладка треугольная левая
1
C
1
1030DFH3-6111020U
Накладка треугольная правая
1
C
6111N010A05
Обшивка двери левая
1
C
2
6111N010A06
Обшивка двери правая
1
C
3
6106N010A01
Петля верхняя двери левая
1
B
4
6106N010A02
Петля верхняя двери правая
1
B
5
6106N030A01
Петля нижняя двери левая
1
B
6
6106N030A02
Петля нижняя двери правая
1
B
Page124

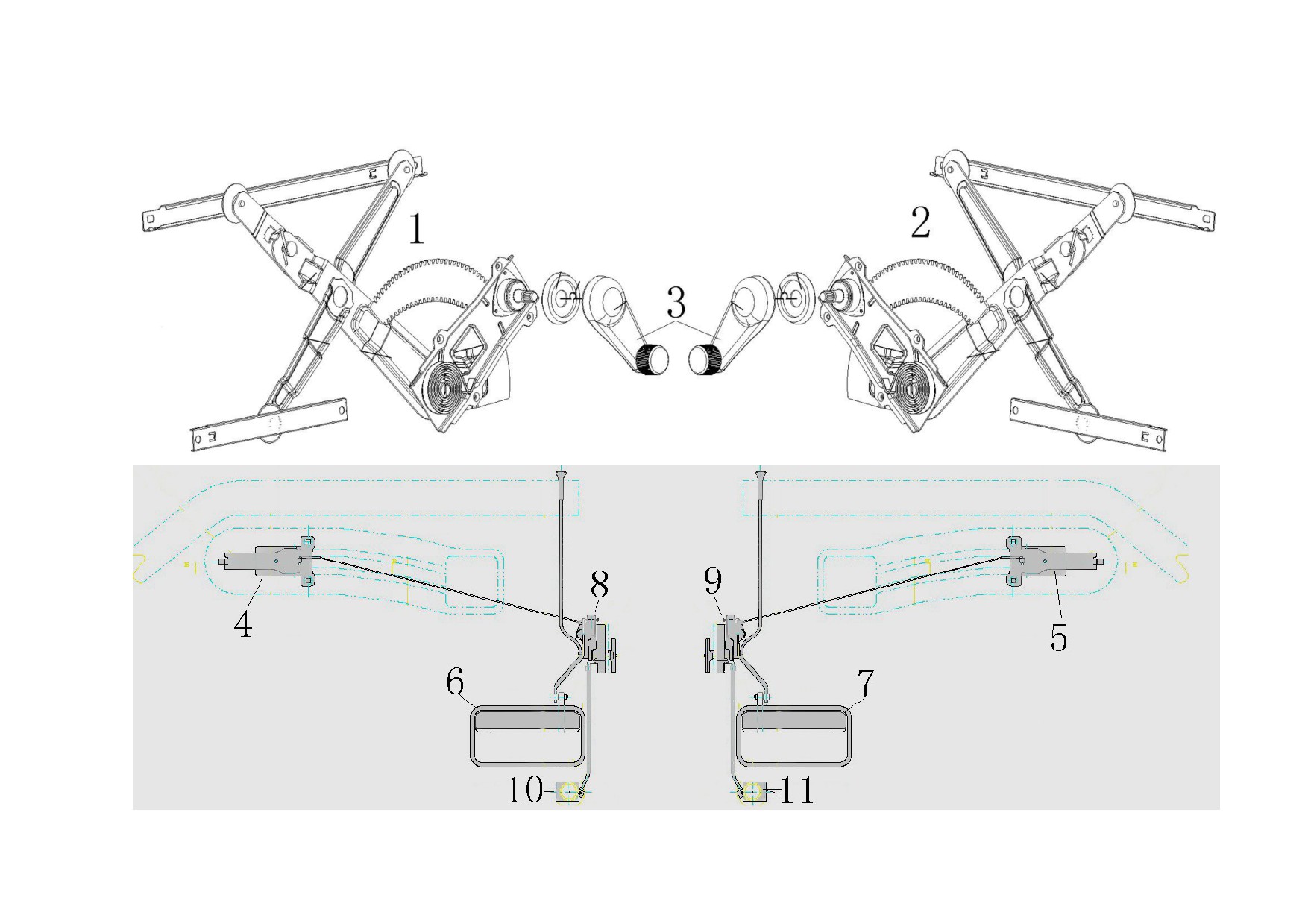

7.12 СТЕКЛОПОДЪЕМНИК И ЗАМОК ПЕРЕДНЕЙ ДВЕРИ
Page125
S/N
Номер детали
Наименование детали
Кол-во
Категория
Стеклоподъемник передней двери в
1
6104N010A01
1
C
сборе левый
Стеклоподъемник передней двери в
2
6104N010A02
1
C
сборе правый
3
YB-2
Ручка стеклоподъемника
2
B
4
6105N042A01
Ручка внутренняя левая
1
B
5
6105N042A02
Ручка внутренняя правая
1
B
Ручка левая внешняя с приводным
6
1041-6105100
1
B
механизмом в сборе
Ручка правая внешняя с приводным
7
1041-6105600
1
B
механизмом в сборе
8
6105N030A03
Замок передней двери в сборе левый
1
B
9
6105N030A04
Замок передней двери в сборе правый
1
B
10
JK501CML
Личинка замка с ключом левая
1
B
11
JK501MR
Личинка замка с ключом правая
1
B
7.13 ЭЛЕМЕНТЫ ВНУТРЕННЕЙ ОБШИВКИ
Page126
S/N
Номер детали
Наименование детали
Кол-во
Категория
1
5014015AA
Накладка порога левая
1
C
2
5014016AA
Накладка порога правая
1
C

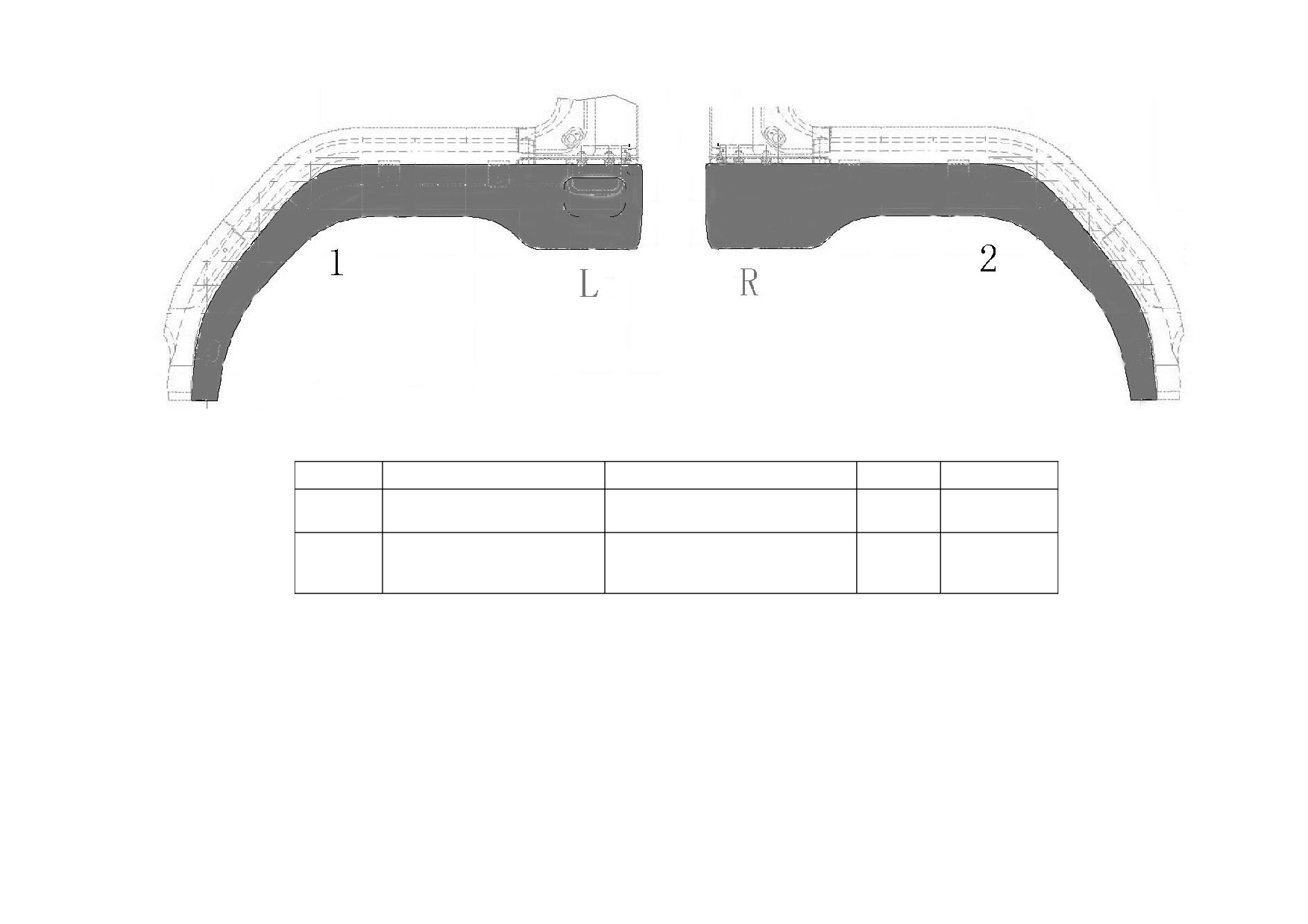

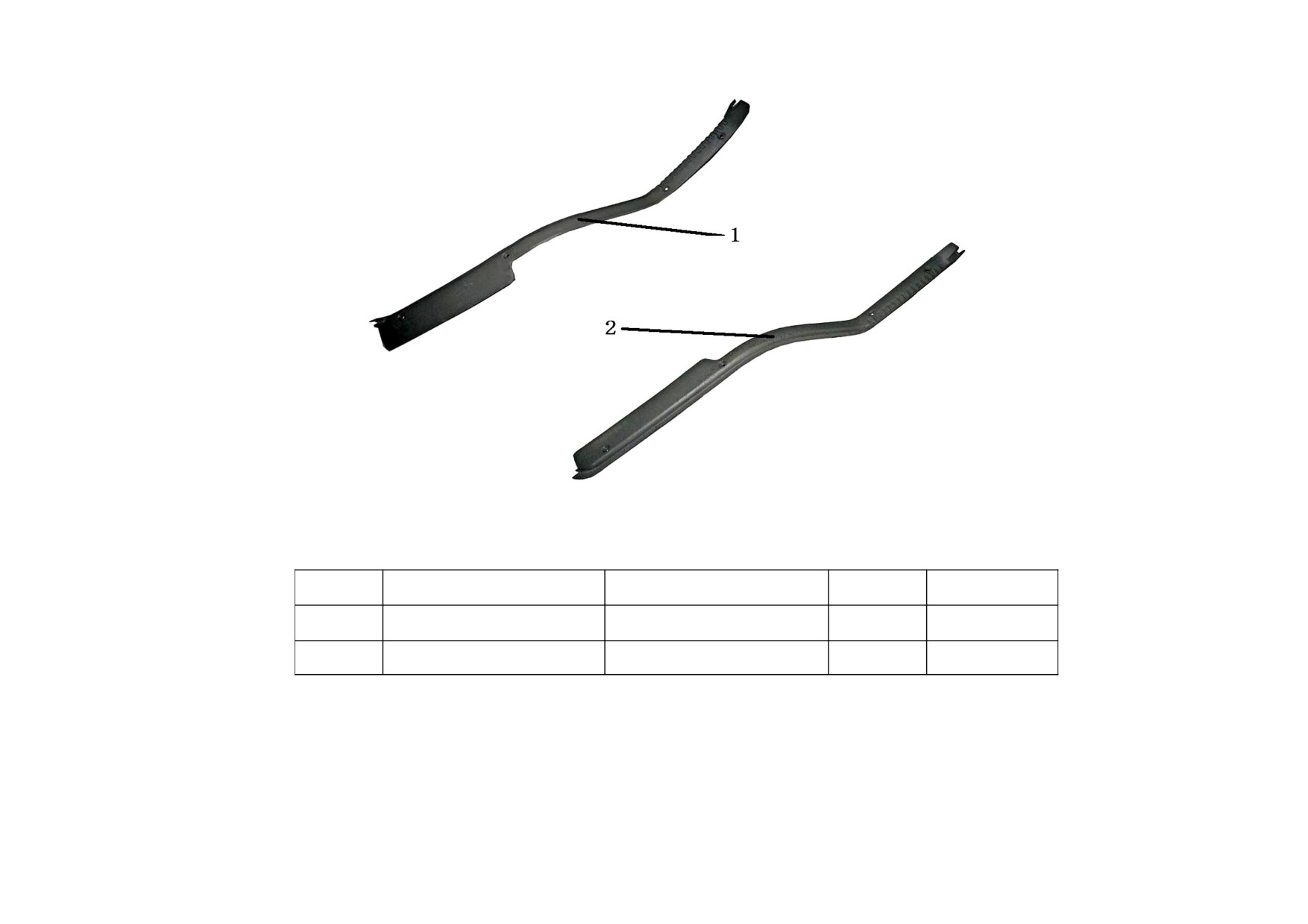

7.14 ЭЛЕМЕНТЫ ОБШИВКИ КОЛЕСНЫХ АРОК
Page127
S/N
Номер детали
Наименование детали
Кол-во
Категория
Накладка левого крыла в
1
1062DRYN-5115010
1
C
сборе
Накладка правого крыла в
2
1062DRYN-5115020
1
C
сборе
Page128

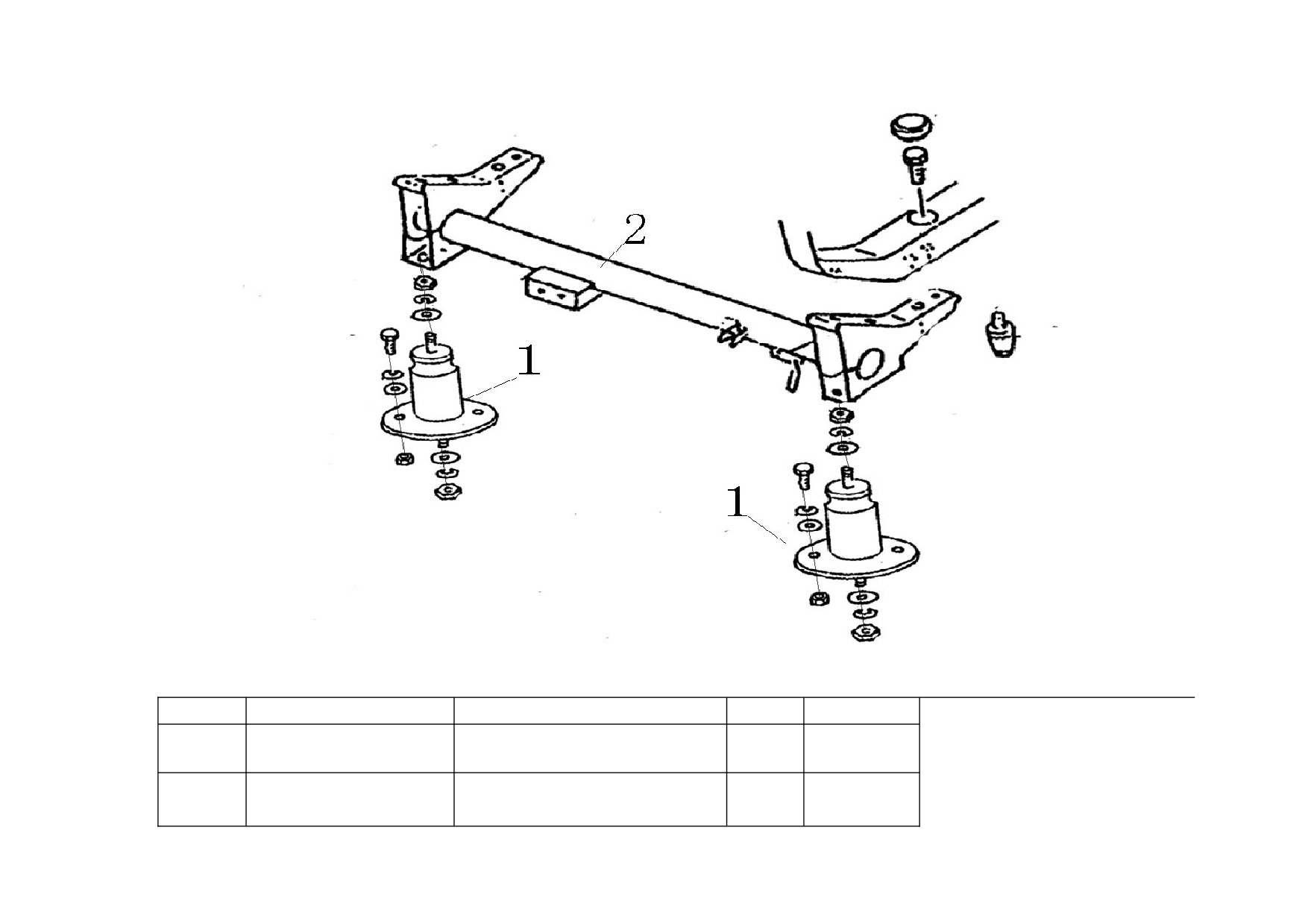

7.15 ОПОРА ПЕРЕДНЯЯ КАБИНЫ
7.15 ОПОРА ПЕРЕДНЯЯ КАБИНЫ
S/N
Номер детали
Наименование детали
Кол-во
Категория
Подушка передняя крепления
1
1608-1-5001020
2
C
кабины
Кронштейн-торсион установки
2
5001N010A07
1
C
кабины
Page129

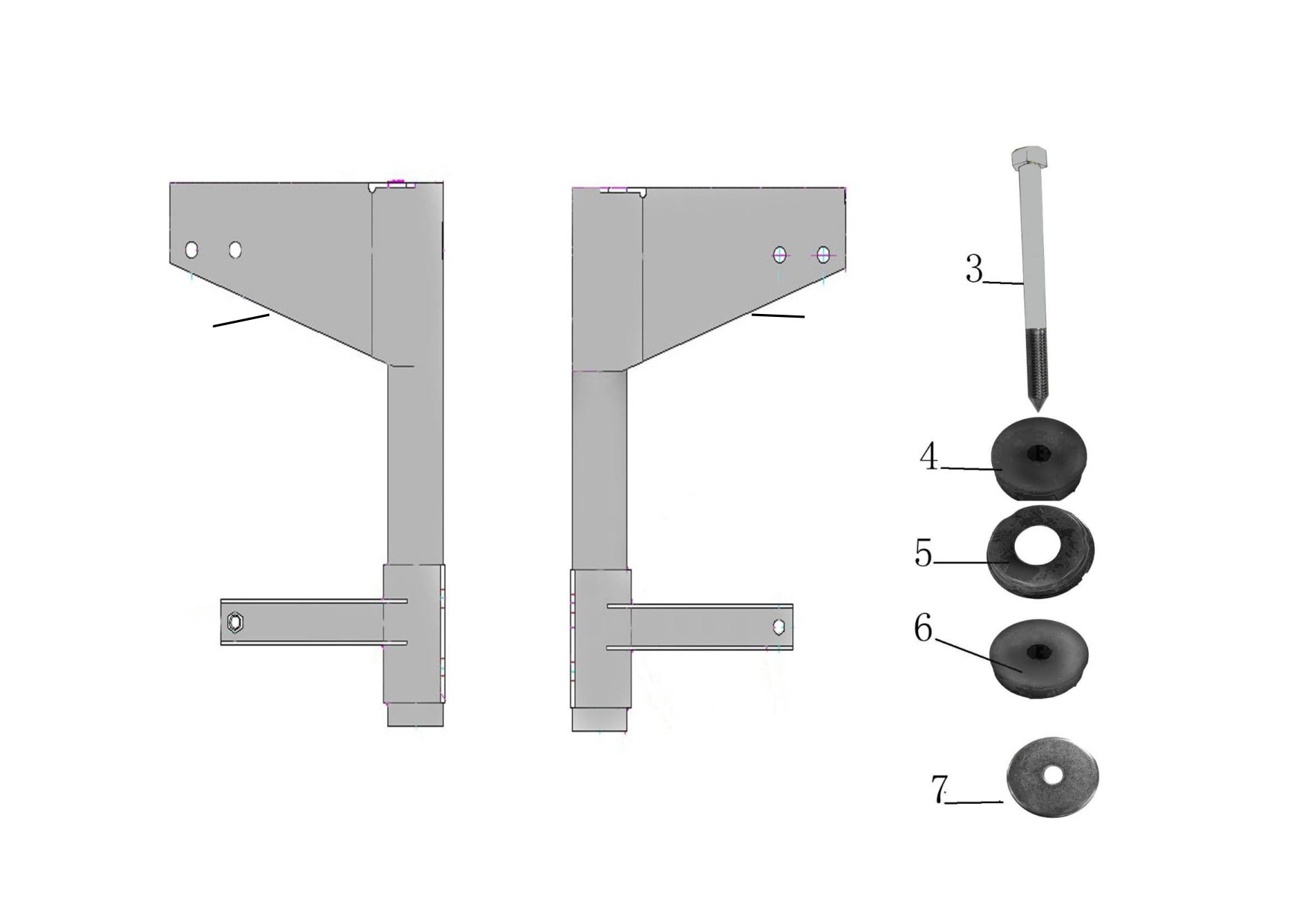

7.16 ОПОРА ЗАДНЯЯ КАБИНЫ
2
1
Page130
7.16 ОПОРА ЗАДНЯЯ КАБИНЫ
S/N
Номер детали
Наименование детали
Кол-во
Категория
1
5003N020A14
Кронштейн крепления кабины задний левый
1
C
2
5003N010A14
Кронштейн крепления кабины задний правый
1
C
3
5003511BA
Болт конический
2
C
Подушка верхняя заднего кронштейна крепления
4
1036DLS3M-5003070
2
C
кабины
5
5003012CA
Обойма подушки
2
C
Подушка нижняя заднего кронштейна крепления
6
1036DLS3M-5003071
2
C
кабины
7
5003071AA
Шайба 2 специальная
6
C
Page131

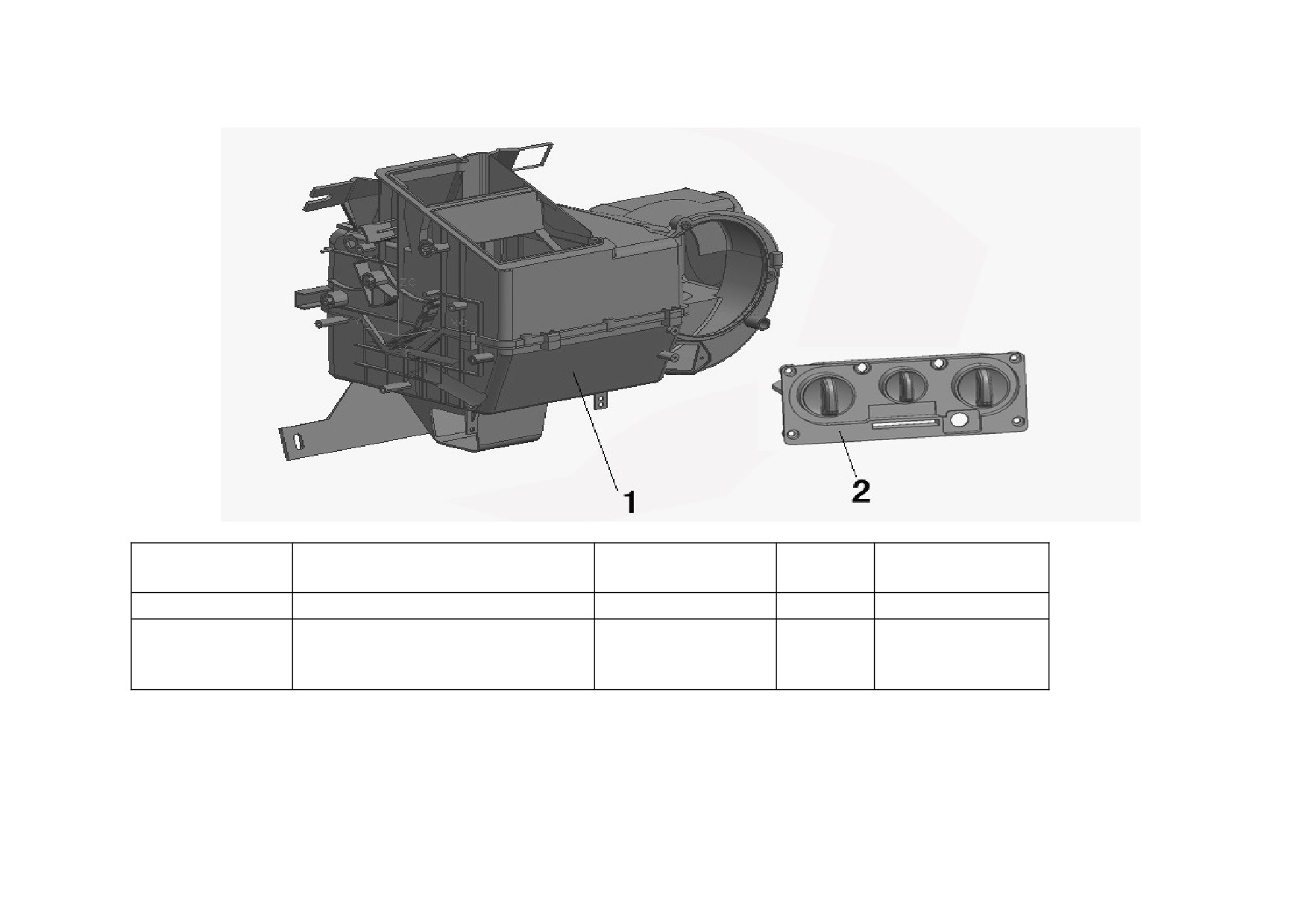

7.17 ОТОПИТЕЛЬ И ПАНЕЛЬ ПЕРЕКЛЮЧАТЕЛЕЙ ОТОПИТЕЛЯ
S/N
Номер детали
Наименование
Кол-во
Категория
детали
1
8101N010A03
Отопитель в сборе
1
B
Панель
2
8101N020A03
переключателей
1
B
отопителя в сборе
Page132

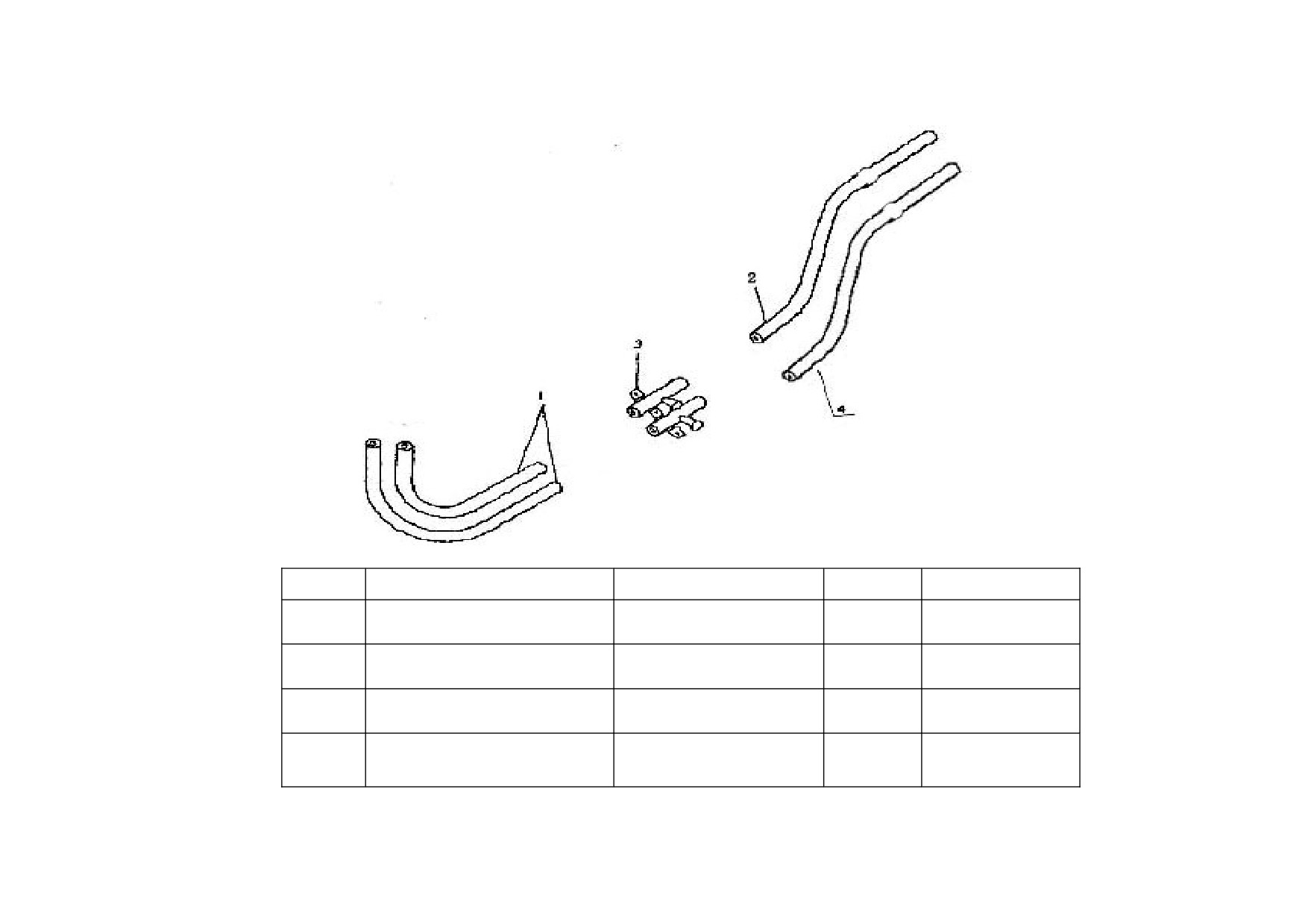

7.18 ТРУБОПРОВОД ПОДАЧИ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ НА ОТОПИТЕЛЬ
S/N
Номер детали
Наименование детали
Кол-во
Категория
1
8101N012A05
Шланг отопления 2
2
C
2
1030DML3-8101011
Шланг отопления 1
1
C
3
8101N600A01
Кран сливной
1
C
Шланг отопителя
4
1062DRYN-8101041
1
C
нижний
Page133
8. Платформа грузовая
Page134

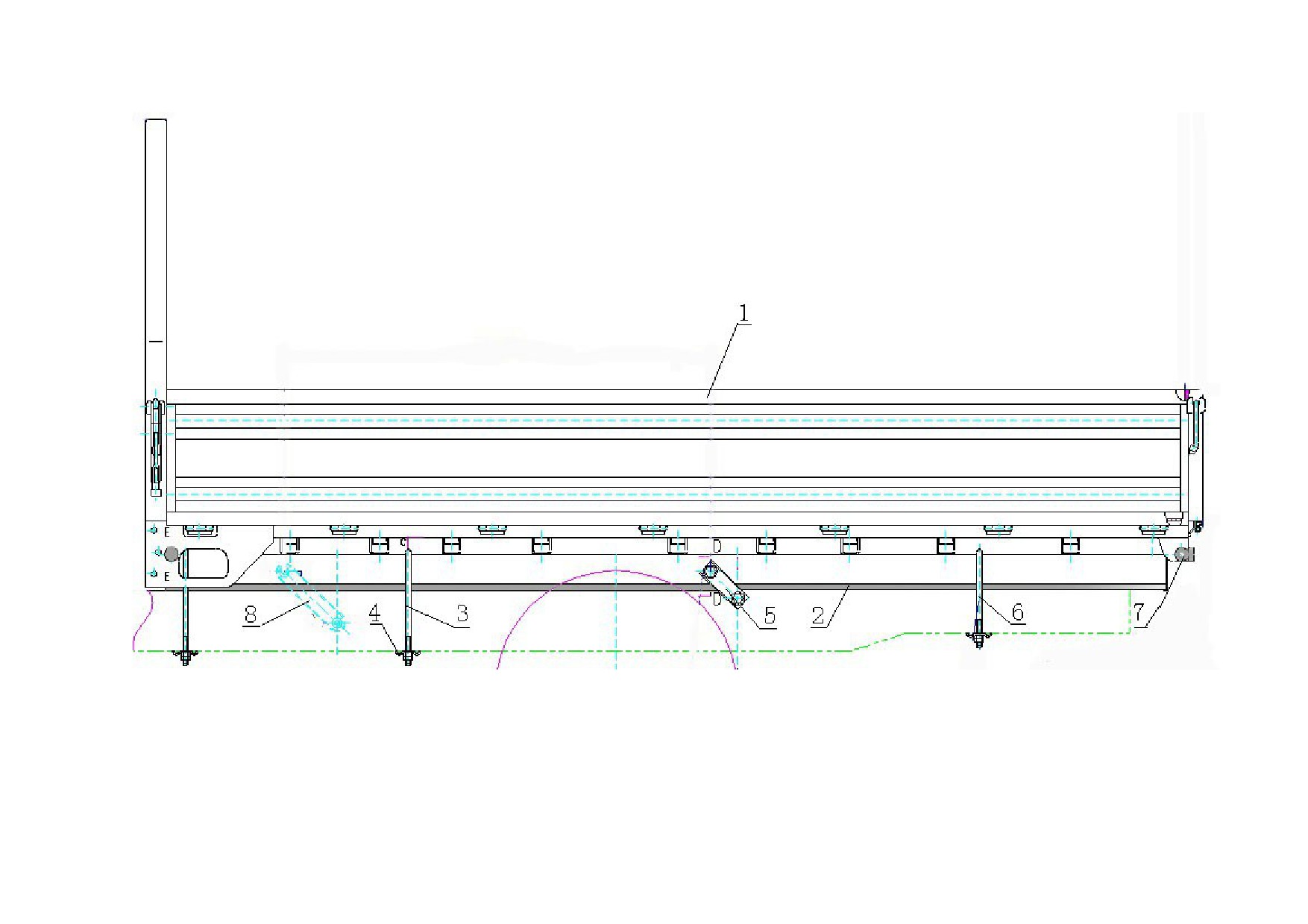

8.1 ПЛАТФОРМА ГРУЗОВАЯ
Page135
S/N
Номер детали
Наименование детали
Кол-во
Категория
1
8500N010A10
Платформа грузовая в сборе
1
C
Подкладка грузовой
2
1021DMF3-8500012
2
C
платформы
Стремянка грузовой
3
1021DMF3-8500011
3
C
платформы
Пластина стремянки
4
132-8500011
5
C
грузовой платформы
Пластина 2 грузовой
5
8500N004A02
2
C
платформы
Стремянка грузовой
6
1041DLS3-8500013Y
2
C
платформы задняя
7
1030DFH3-8501015
Отбойник борта
6
C
Пластина 1 грузовой
8
8500L004A01
1
C
платформы
Page136

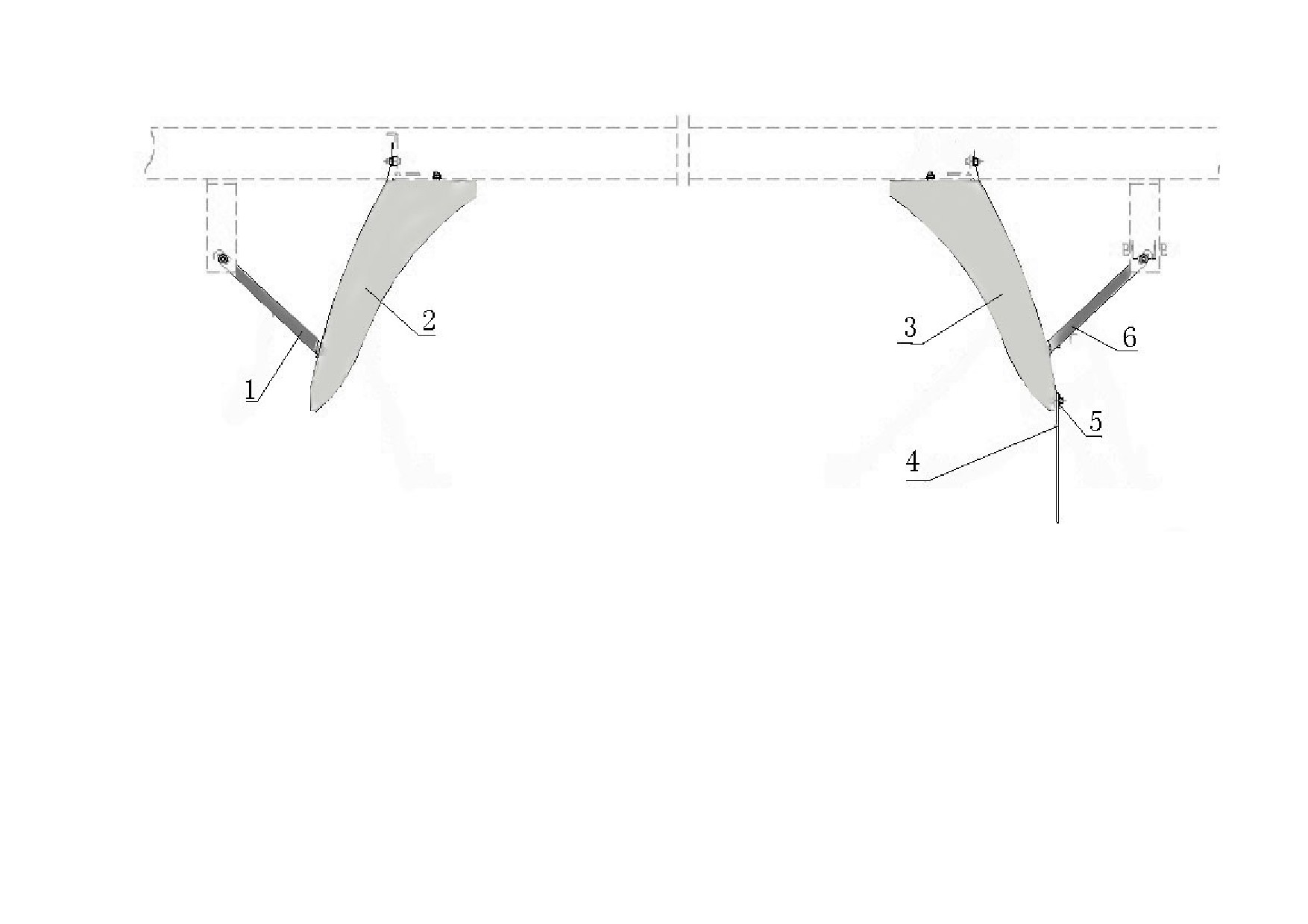

8.2 БРЫЗГОВИКИ ГРУЗОВОЙ ПЛАТФОРМЫ
Page137
S/N
Номер детали
Наименование детали
Кол-во
Категория
Кронштейн левого и правого
1
8511N013A05
2
C
брызговика передний
Брызговик заднего левого
2
1021DMF3-8511010
2
C
колеса передний
Брызговик заднего левого
3
1021DMF3-8511030
2
C
колеса задний
Брызговик резиновый
4
8511N017A06
2
C
заднего колеса
Пластина прижимная
5
1021DMF3-8511032
заднего резинового
2
C
брызговика
Кронштейн левого и правого
6
8511N013A06
2
C
брызговика задний
Page138
