Автомобиль Evolute I-Pro с электродвигателем. Руководство по эксплуатации (2022 год)

133

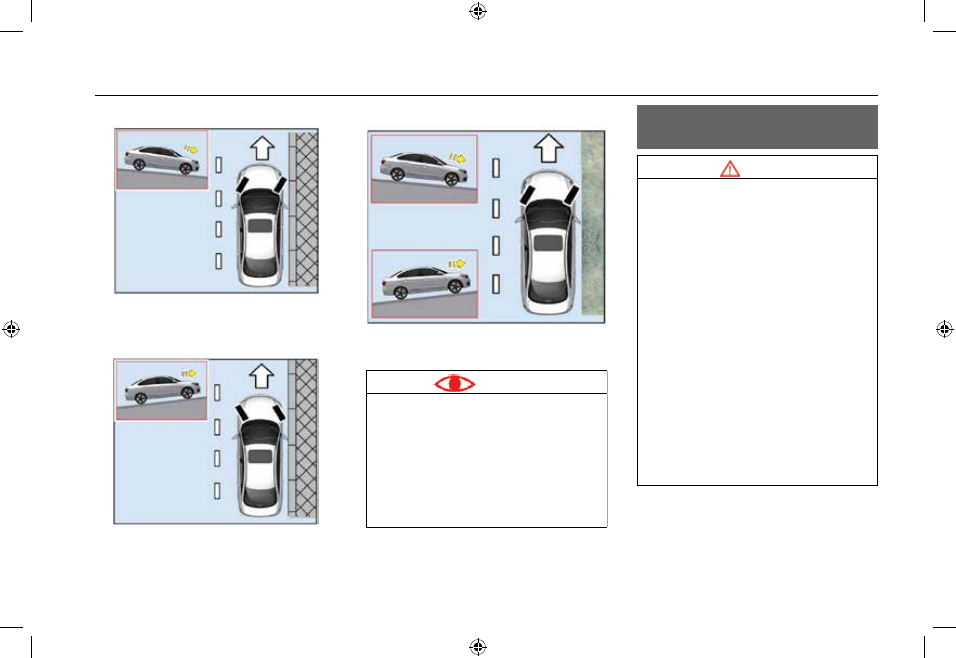

Безопасная парковка

Парковка на спуске при наличии бордюра

Поверните рулевое колесо в сторону бордюра и по-
дайте автомобиль вперед так, чтобы колесо со сторо-
ны бордюра слегка коснулось бордюра.

Парковка на подъеме при наличии бордюра

Поверните рулевое колесо в сторону, противополож-
ную бордюру, и подайте автомобиль назад так, чтобы
колесо со стороны бордюра слегка коснулось бордюра.

Парковка на уклоне при отсутствии бордюра

Поверните рулевое колесо в сторону обочины, чтобы
автомобиль в случае самопроизвольного перемеще-
ния сместился к центру дороги.

Меры предосторожности
в отношении стоянки

ОСТОРОЖНО!

• При длительном простое автомобиля тяговая

батарея постепенно разряжается. Поэтому,
если автомобиль долго находится на стоянке,
тяговое усилие может уменьшиться.

• Для продления срока службы тяговой бата-

реи рекомендуется своевременно заряжать
ее. При длительной стоянке рекомендуется
ежемесячно заряжать тяговую батарею до
половины емкости.

ВНИМАНИЕ

• Не паркуйте автомобиль рядом с легковос-

пламеняющимися и взрывчатыми веществами
(или на них), чтобы избежать возгорания.

• Во время парковки необходимо задействовать

стояночный тормоз и убедиться в том, что
контрольная лампа тормозной системы на
комбинации приборов горит.

• Покидая автомобиль, водитель должен пере-

вести замок зажигания или кнопочный пуско-
вой переключатель в положение OFF и взять
с собой ключ от автомобиля. В противном
случае человек, находящийся в автомобиле,
может по ошибке привести автомобиль в дви-
жение или включить электрические приборы,
что приведет к несчастному случаю с тяжелы-
ми последствиями.

• Ни в коем случае не оставляйте детей и не-

дееспособных взрослых одних в автомобиле!
Это может вызвать удушье или непреднаме-
ренное перемещение автомобиля, что приве-
дет к несчастному случаю.

13.09.2022 13:48:22

134

Противоугонная система*

Общие сведения

Противоугонная система не позволяет запустить элек-
трическую систему автомобиля, если не используются
зарегистрированные ключи.
Однако запуск электрической системы может оказать-
ся невозможным и при наличии зарегистрированных
ключей в следующих случаях:

• используется другой ключ.
• используется оборудование для автоматиче-

ской системы оплаты за проезд по автомаги-
страли (например, ETC).

• используются другие устройства, выдающие

подобные сигналы.

Для запуска автомобиля, оснащенного ключом с пуль-
том дистанционного управления, можно использовать
следующие способы:

• Устраните все факторы, которые могут повли-

ять на работу ключа.

• Переведите замок зажигания в состояние ON

и подождите примерно 5 секунд. Затем пере-
ведите замок зажигания в состояние OFF или
LOCK и подождите примерно 10 секунд.

• Переведите замок зажигания в состояние

START, чтобы запустить электрическую систему
автомобиля.

• Повторяйте описанные выше операции до

устранения всех возможных факторов влияния.

Если электрическую систему автомобиля можно
успешно запустить с помощью описанных выше
операций, рекомендуется разместить зарегистриро-
ванные ключи в отдалении от других устройств, чтобы
предотвратить помехи.
Автомобиль, оснащенный электронным ключом,
следует запускать в экстренном режиме. Описание
конкретных операций см. в разделе
«Запуск тягового двигателя в экстренном режиме» на
странице 118.

ВНИМАНИЕ

Не храните в автомобиле легковоспламеняющие-
ся и взрывоопасные предметы, такие как газовая
зажигалка или баллон с восковым составом для об-
работки приборной панели. На солнце эти легковос-
пламеняющиеся и взрывоопасные предметы могут
лопнуть, что приведет к возгоранию.

ОСТОРОЖНО!

Высокая температура может сократить срок служ-
бы тяговой батареи. Чтобы продлить срок службы
тяговой батареи, не оставляйте автомобиль летом
под прямыми солнечными лучами, старайтесь найти
прохладное место.

13.09.2022 13:48:23

135

Регистратор данных о событиях (EDR)*

Описываемый автомобиль оснащен системой EDR. Носителем этой системы является блок ECU системы подушек безопасности, который в основном используется для контро-
ля, сбора и записи данных автомобиля и системы защиты пассажиров до, во время и после событий столкновения (столкновений, которые достигают или превышают порог
срабатывания или других физических событий, приводящих к срабатыванию подушек безопасности, шторок безопасности, преднатяжителей ремней безопасности – в зависи-
мости от того, что происходит раньше). Эти данные позволяют изучить работу автомобильных систем.
Для считывания данных, записанных системой EDR, требуется специальное устройство и право пользования автомобилем или системой EDR. Помимо изготовителей транс-
портных средств, прочесть соответствующую информацию могут и сторонние организации со специализированным оборудованием, например, правоохранительные органы,
если им предоставлено право на использование автомобиля или системы EDR.

• Модель устройства для считывания данных из системы EDR: сканер Evolute.
• Порядок приобретения устройства для считывания данных из системы EDR приведен ниже: при необходимости можно связаться с дилерским центром компании Evolute

и обратиться к изготовителю для получения устройства при содействии дилерского центра.

В случае серьезного столкновения со срабатыванием подушек безопасности данные, хранящиеся в системе EDR, блокируются и не могут быть перезаписаны. Данные пре-
дыдущего столкновения будут перезаписаны данными последнего дорожно-транспортного происшествия. Система EDR описываемого автомобиля регистрирует следующие
данные.

№ п/п

Наименование

Применение данных

Longitudinal delta-V

Отображение изменения продольной скорости автомобиля. Longitudinal delta-V является только про-
дольной составляющей параметра Total delta-V.

Записанное максимальное значение Longitudinal delta-V

Отображение максимального суммарного изменения скорости автомобиля в направлении оси X, зареги-
стрированное системой EDR. Эти данные следует использовать в сочетании с параметром time to reach
recorded maximum longitudinal delta-V (время достижения записанного максимального значения параме-
тра longitudinal delta-V).

Время достижения записанного максимального значения
параметра Longitudinal delta-V

Время от нулевого момента до максимального суммарного изменения скорости, зарегистрированно-
го системой EDR в направлении оси X. Эти данные следует использовать в сочетании с параметром
recorded maximum longitudinal delta-V (записанное максимальное значение параметра longitudinal
delta-V).

Точка отсечки

Указание момента, при котором показания датчика ускорения впервые достигают максимального значе-
ния в указанном диапазоне.

Скорость автомобиля

Колесная скорость или скорость автомобиля, полученная другими средствами.

Рабочий тормоз, вкл. или выкл.

Используется для того, чтобы определить, нажимал ли водитель на тормозную педаль.

Статус ремня безопасности водителя

Регистрация состояния датчика в пряжке водительского ремня безопасности.

13.09.2022 13:48:23

136

Регистратор данных о событиях (EDR)*

№ п/п

Наименование

Применение данных

c, d

Положение педали акселератора, в процентах от полно-
стью открытого положения

Запись процентного отношения фактического положения педали акселератора к положению, заданному
водителем.

Оборотов в минуту (RPM)

Частота вращения коленчатого вала, об/мин (не регистрируется для чисто электрических автомобилей и
заряжаемых от розетки гибридных электромобилей).

Количество циклов включения питания до момента реги-
страции события.

Количество циклов включения питания блока ECU, записанных в системе EDR, с момента первого ис-
пользования блока ECU до момента регистрации события.

Количество циклов включения питания до считывания.

Количество циклов включения питания блока ECU, записанных в системе EDR, с момента первого ис-
пользования блока ECU до считывания.

Полнота записи данных о событии

Индикатор состояния, указывающий, полностью ли записаны данные о событии и сохранены ли они в
блоке ECU, который записывает данные системы EDR.

Интервал времени между данным и предыдущим событи-
ем

Если два события происходят в течение 5 секунд – время, прошедшее от начала события X до начала
события X-1.

VIN

Номер VIN, указанный изготовителем автомобиля.

Номер аппаратной части блока ECU, записывающего дан-
ные EDR

Номер аппаратной части блока ECU системы подушек безопасности (EDR).

Серийный номер блока ECU, записывающего данные EDR Серийный номер блока ECU системы подушек безопасности (EDR), который уникален для каждого авто-

мобиля.

Номер версии программного обеспечения блока ECU,
записывающего данные EDR

Номер версии программного обеспечения блока ECU системы подушек безопасности (EDR).

a Если параметры продольного ускорения, указанные в приведенной выше таблице, записаны, то записывать параметры longitudinal delta-V, recorded maximum longitudinal
delta-V и time to reach the recorded maximum longitudinal delta-V (Longitudinal delta-V, Записанное максимальное значение Longitudinal delta-V, Время достижения записанного
максимального значения параметра Longitudinal delta-V) не требуется.
b Если параметры продольного или поперечного ускорения, указанные в предыдущей таблице, записаны, то записывать параметр clipping flag (точка отсечки) не требуется.
c Если параметр engine throttle (положение дроссельной заслонки двигателя), указанный в предыдущей таблице, записан, то записывать параметр accelerator pedal position
(положение педали акселератора) не требуется.
d Не требуется записывать для автомобилей, оснащенных системой K-line, или не оснащенных подушками безопасности.

13.09.2022 13:48:23

6. Аварийные ситуации

Аварийные сигнальные огни .................. 138

Аварийные сигнальные огни ........................ 138

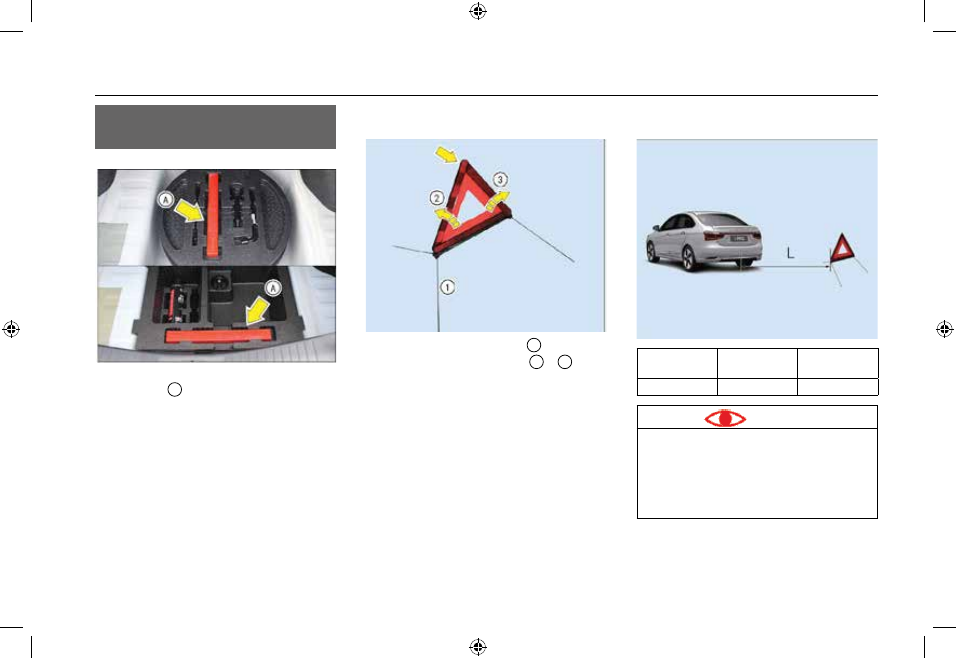

Знак аварийной остановки .................... 139

Использование знака
аварийной остановки .................................. 139

Инструменты водителя
и запасное колесо .............................. 140

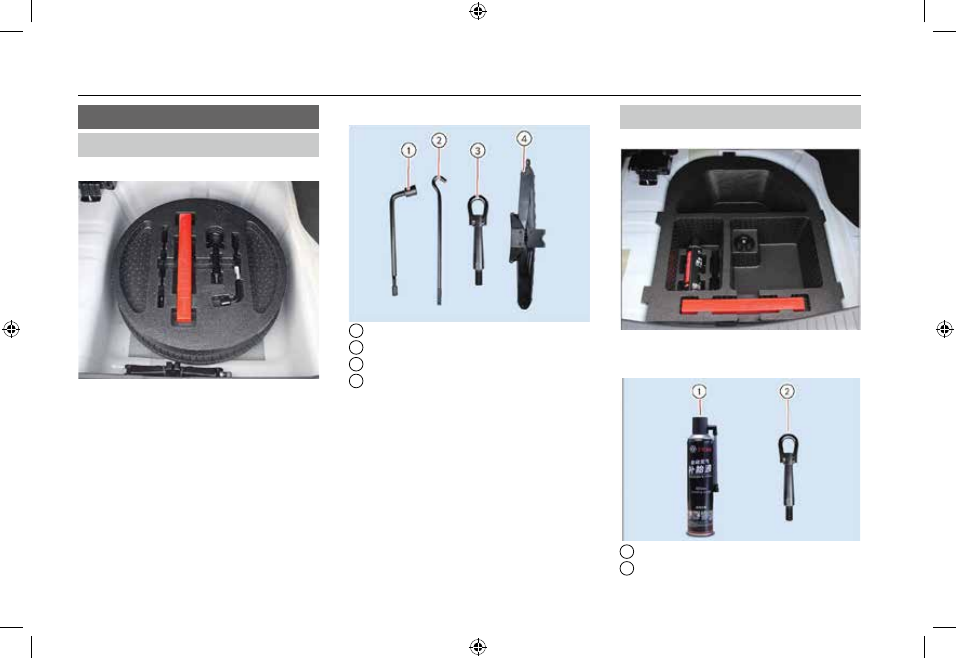

Инструменты водителя ................................140

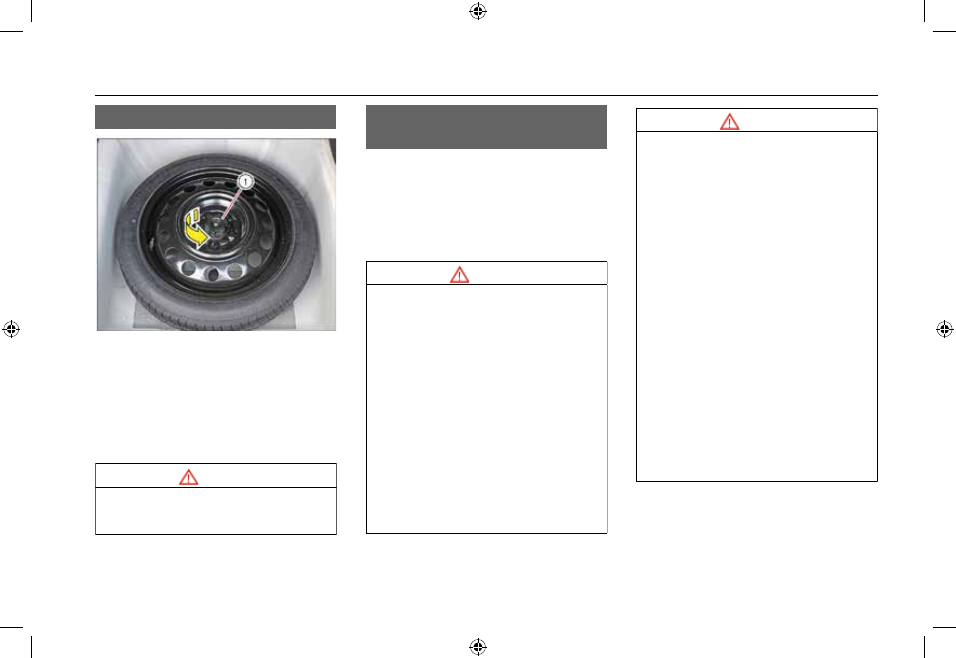

Запасное колесо* ....................................... 141

Замена неисправного колеса* ............... 141

Меры предосторожности
при замене неисправного колеса ................. 141

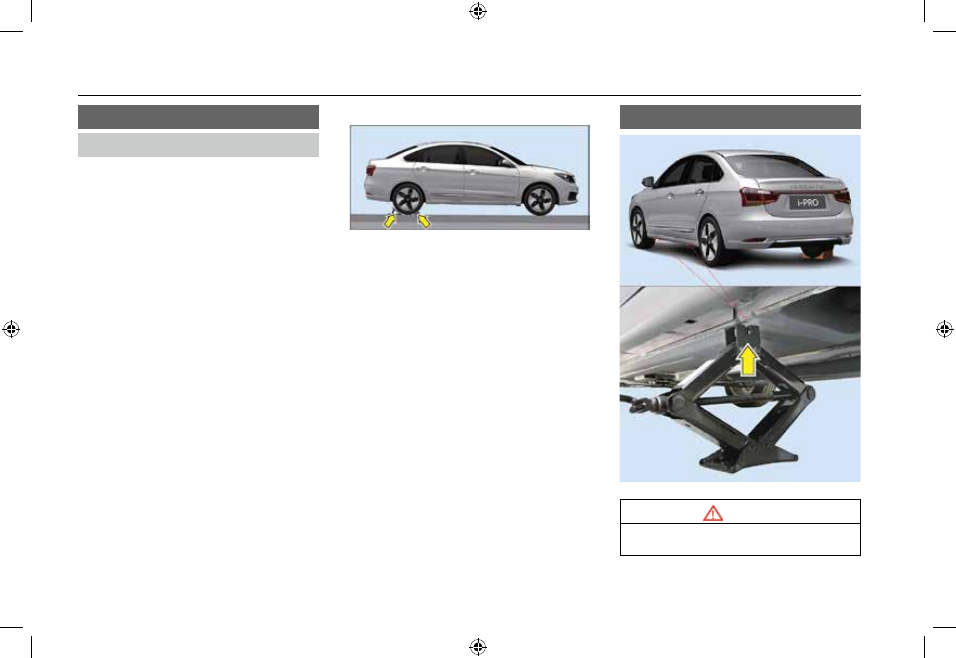

Подготовительные работы .......................... 142

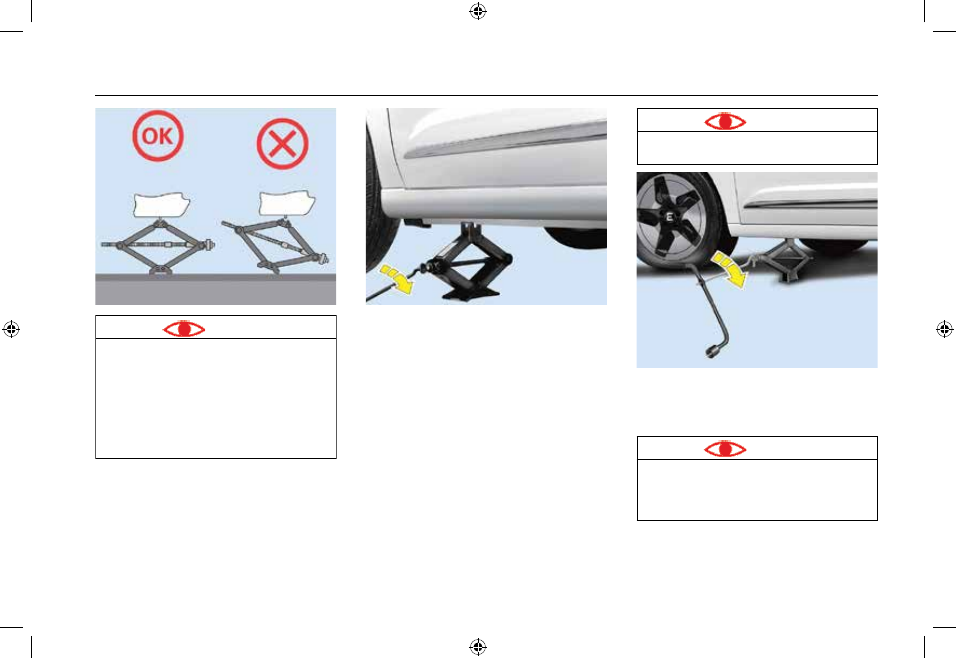

Снятие неисправного колеса ....................... 142

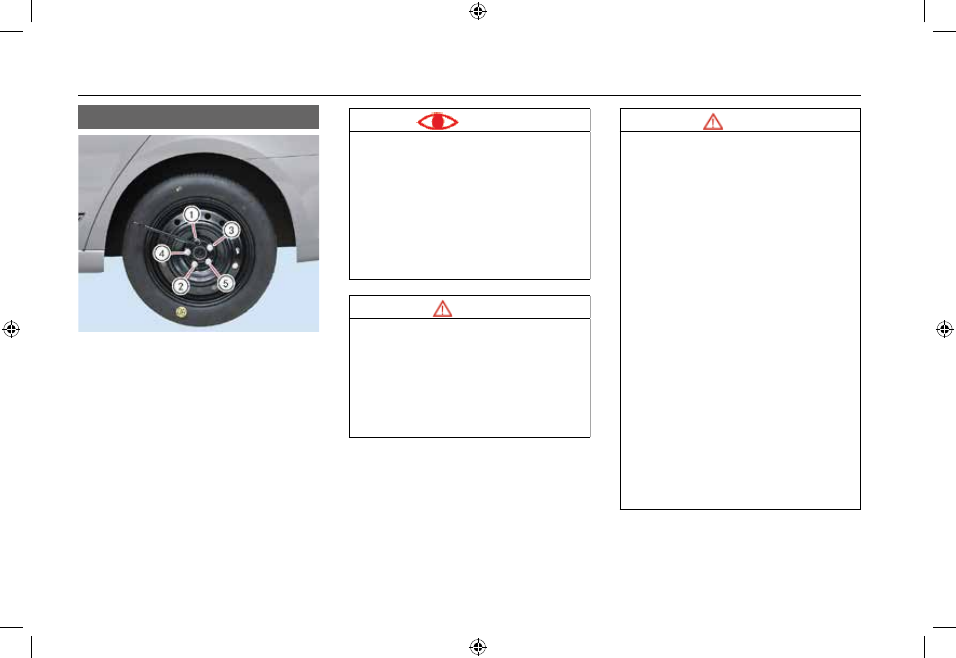

Установка запасного колеса .........................144
Хранение неисправного колеса
и инструментов водителя .............................145

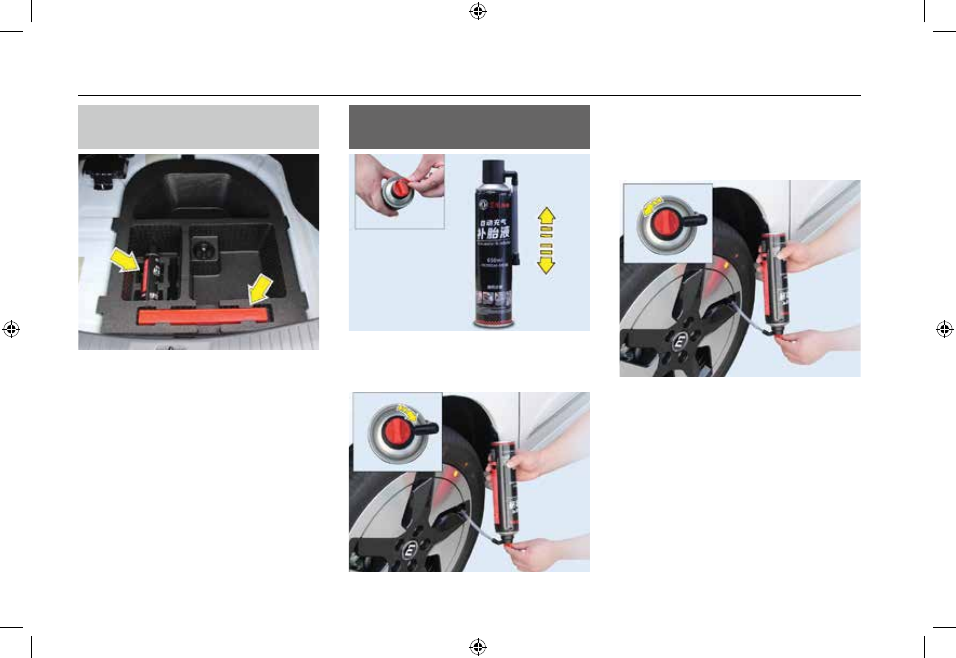

Экстренный ремонт шин* ..................... 145

Меры предосторожности
при экстренном ремонте шин .......................145
Подготовительные работы ...........................145
Технология экстренного
ремонта шин ...............................................146

Замена предохранителя ....................... 147

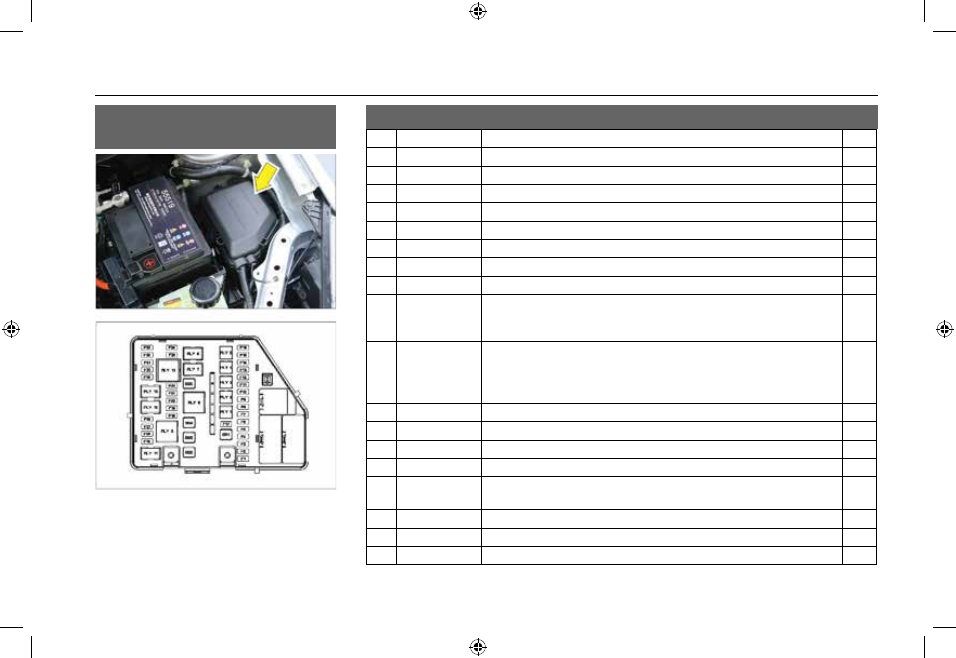

Блок предохранителей
моторного отсека ........................................147
Описание блока предохранителей
моторного отсека ........................................147
Блок предохранителей в салоне ...................149
Описание блока предохранителей
в салоне .....................................................149
Проверка и замена предохранителя
салона ....................................................... 150

Замена ламп накаливания .................... 151
Запуск от внешнего источника ............... 153

Запуск от внешнего источника..................... 153
Этапы запуска от внешнего
источника ...................................................154

Буксировка ....................................... 156

Меры предосторожности ............................ 156
Способ буксировки ..................................... 156
Пример неправильной буксировки ................157
Передняя буксировочная проушина ............157
Задняя буксировочная проушина ................. 158
Способ буксировки ..................................... 158

13.09.2022 13:48:23

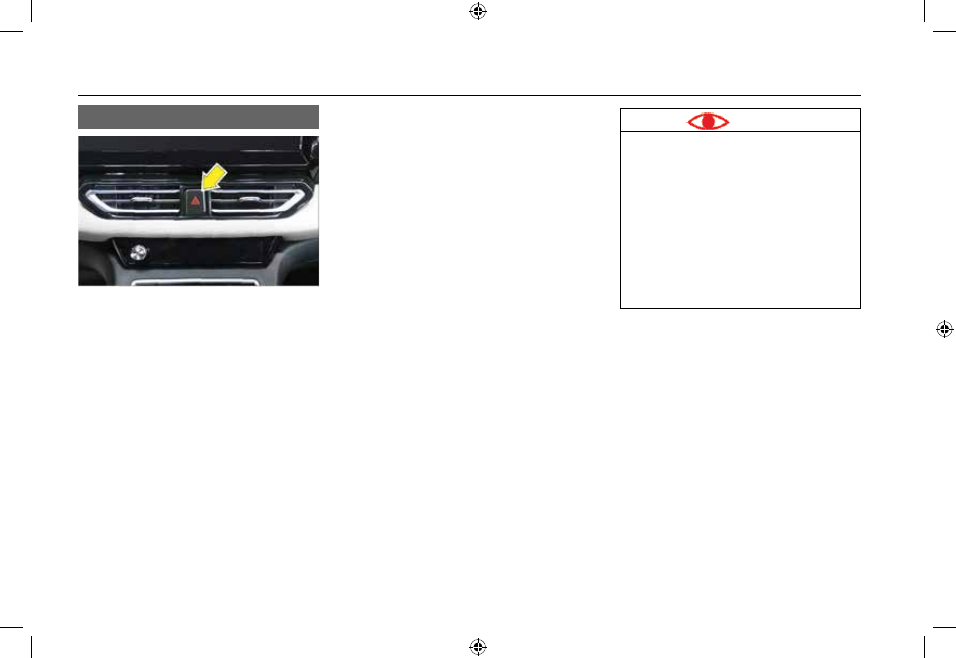

Аварийные сигнальные огни

Выключатель аварийных сигнальных огней располо-
жен слева или внизу на центральной панели управле-
ния. В случае возникновения чрезвычайной ситуации
включаются аварийные сигнальные огни для преду-
преждения других участников дорожного движения во
избежание дорожно-транспортного происшествия.

Все указатели поворота будут мигать одновременно,
индикаторы левого и правого указателей поворота на
комбинации приборов также будут мигать одновре-
менно при нажатом выключателе аварийных сигналь-
ных огней.
Аварийные сигнальные огни продолжают работать,
когда ключ зажигания или кнопочный переключатель
пуска-останова установлены в положение LOCK (ЗА-
БЛОКИРОВАНО). Чтобы выключить аварийные сиг-
нальные огни, снова нажмите выключатель аварийных
сигнальных огней.
Аварийные сигнальные огни необходимо включать,
когда: 1) автомобиль выходит из строя из-за техниче-
ской неисправности; 2) автомобиль находится в конце
потока машин из-за пробки; 3) возникает чрезвычай-
ная ситуация; 4) при буксировке другого автомобиля
или вашего автомобиля.

Автоматическое включение при экстренном
торможении

При срабатывании ABS и скорости автомобиля более
60 км/ч необходимо резко нажать на педаль тормоза,
чтобы замедление автомобиля достигло определен-
ного значения, в этом случае могут автоматически за-
гореться аварийные сигнальные огни, все индикаторы
указателей поворота будут мигать одновременно.
Если автомобиль продолжает движение с отпущенной
педалью тормоза, аварийные сигнальные огни гаснут.

Предупреждение: В случае столкновения ава-
рийные сигнальные огни включаются автома-
тически.

ОСТОРОЖНО!

• Если тяговый двигатель не запущен, не остав-

ляйте аварийные сигнальные огни включен-
ными на длительный период времени, если
это не требуется специально, чтобы избежать
разрядки аккумуляторной батареи.

• При включенных аварийных сигнальных огнях

необходимо соблюдать осторожность и сле-
дить за дорогой, если направление движения
автомобиля не может быть четко обозначено.
В этом случае перед включением указателей
поворота следует временно выключить ава-
рийные сигнальные огни.

13.09.2022 13:48:23

Знак аварийной остановки

Использование знака аварийной
остановки

Место хранения знака аварийной остановки*

Знак аварийной остановки находится на вставке из
пеноматериала A на полу багажника. Увидеть знак
аварийной остановки можно, подняв за ручку пол ба-
гажника.
В соответствии с действующим законодательством,
если автомобиль не может выехать с полосы движе-
ния или останавливается на обочине дороги из-за
неисправности или аварии, необходимо включить его
аварийные сигнальные огни, а за автомобилем дол-
жен быть установлен знак аварийной остановки для
предупреждения водителей, находящихся сзади.

Способ раскладывания знака аварийной оста-
новки

1. Разложите четыре нижние опоры 1 .
2. Потяните два края рефлектора 2 и 3 , чтобы
зафиксировать верхнюю защелку.
3. При использовании опоры должны стоять на земле,
а отражающий материал должен быть обращен назад.
После использования сложите знак аварийной оста-
новки в обратном порядке и уберите его.
Во время складывания прикладывайте усилие к верх-
ним частям левого и правого отражателей. Чтобы раз-
делить два отражателя и избежать их повреждения, с
небольшим усилием отожмите сторону из отражаю-
щего материала.

Расстояние установки знака аварийной оста-
новки

Обыкновенное

шоссе

Скоростная
магистраль

Расстояние, L

50~100 м

≥150 м

ОСТОРОЖНО!

• Поместите знак аварийной остановки сторо-

ной из отражающего материала назад.

• В случае дождя и тумана при плохой видимо-

сти расстояние L установки знака аварийной
остановки следует увеличить

• более чем до 200 м.

13.09.2022 13:48:23

Инструменты водителя и запасное колесо

Инструменты водителя

Инструменты водителя 1*

Место хранения инструментов водителя

Инструменты водителя размещены на пенопластовой
вставке под полом багажника.

Инструменты водителя

1  Ключ для снятия и установки колес
2  Ручка домкрата
3  Съемная буксирная проушина
4  Домкрат

Инструменты водителя 2*

Место хранения инструментов водителя

Инструменты водителя размещены на пенопластовой
вставке под полом багажника.

Инструменты водителя

1 Инструменты для ремонта шин
2 Съемная буксирная проушина

13.09.2022 13:48:24

-141-

Замена неисправного колеса*

Запасное колесо*

Автомобиль оборудован запасным колесом со сталь-
ным диском.
Запасное колесо хранится в багажном отделении под
полом багажника. Открыв пол багажника, извлеките
пенопластовую вставку из диска и отвинтите крепеж-
ный винт специальной формы 0 в центре запасного
колеса против часовой стрелки, чтобы извлечь запас-
ное колесо.

Меры предосторожности при
замене неисправного колеса

При обнаружении разрыва, прокола, вздутия, утечки
воздуха и т. д. в шине ознакомьтесь со следующими
правилами техники безопасности для безопасной и
правильной замены колеса.
При замене колеса следует надевать перчатки и при-
нимать соответствующие защитные меры для предот-
вращения травм.

ВНИМАНИЕ

Запасное колесо используется только в экстренных
случаях. После установки запасного колеса скорость
движения не должна превышать 80 км/ч.

ВНИМАНИЕ

• Убедитесь, что автомобиль надежно при-

паркован, а селектор переключения передач
находится в положении Р.

• Если рядом с автомобилем наблюдается

интенсивное движение, запрещается произ-
водить замену колеса, дождитесь прибытия
профессиональной сервисной службы.

• Запрещается выполнять замену колеса, когда

автомобиль находится на склоне, на обле-
денелой или скользкой дороге. Автомобиль
может соскользнуть и упасть с домкрата, что
приведет к серьезной аварии.

• Все пассажиры должны покинуть автомобиль

и ждать в безопасном месте.

• Перед использованием домкрата прочтите

наклеенную на него этикетку с мерами предо-
сторожности.

ВНИМАНИЕ

• Установите домкрат на твердую и ровную по-

верхность. Строго запрещается устанавливать
амортизирующие блоки на домкрат или под
него.

• Устанавливайте домкрат для подъема автомо-

биля только в указанных местах.

• Запрещается поднимать автомобиль слишком

высоко.

• Запрещается запускать приводной двигатель

при подъеме автомобиля домкратом. В про-
тивном случае автомобиль может внезапно
сдвинуться с места, что приведет к серьезной
аварии.

• Поднимая автомобиль с помощью домкрата,

запрещается находиться под ним во избежа-
ние несчастных случаев.

• Штатный домкрат можно использовать только

для замены колеса данного автомобиля. Его
нельзя использовать для подъема других тя-
желых предметов или транспортных средств.

• Иногда возникают сложности при снятии ко-

леса, даже если колесные болты были сняты.
Контролируйте устойчивость автомобиля при
принудительном снятии колеса.

13.09.2022 13:48:24

-142-

Замена неисправного колеса*

Подготовительные работы

Подготовка к останову

При обнаружении разрывов, проколов, вздутий, уте-
чек воздуха и т. д. в шине медленно отведите авто-
мобиль в безопасное место для установки запасного
колеса, выполнив следующие важные действия:
1. Включите аварийные сигнальные огни.
2. Двигайтесь медленно в сторону от дороги и потока
транспортных средств.
3. Припаркуйте автомобиль на твердой и ровной по-
верхности.
4. Включите электрический стояночный тормоз (EPB).
5. Установите селектор переключения передач в поло-
жение Р.
6. Выключите зажигание или кнопочный переключа-
тель пуска-останова. Не запускайте автомобиль во
время установки на домкрат.
7. Попросите всех пассажиров выйти, выньте тяжелый
багаж, закройте все двери, стойте в безопасном ме-
сте, держитесь на расстоянии от потока транспортных
средств и следите за состоянием транспортного пото-
ка.
8. Установите знак аварийной остановки на указанном
расстоянии позади автомобиля.

Блокировка автомобиля на дороге

При замене шин на дороге используйте противооткат-
ные упоры, чтобы заблокировать колеса по диагонали
относительно неисправного колеса спереди и сзади
во избежание движения автомобиля при подъеме
домкратом.

Снятие неисправного колеса

ВНИМАНИЕ

Устанавливайте домкрат для подъема автомобиля
только в указанных местах.

13.09.2022 13:48:24

-143-

Замена неисправного колеса*

1. Извлеките запасное колесо и инструменты водите-
ля из багажного отделения под полом багажника.
2. Поместите домкрат под точку опоры на кузове
рядом с поврежденным колесом и поверните винт
домкрата, чтобы зафиксировать точку опоры кузова в
прорези головки домкрата, но не поднимайте автомо-
биль.
3. Используйте ключ для снятия и установки колес,
чтобы открутить каждый колесный болт на 1–2 обо-
рота. Запрещается откручивать колесные болты пол-
ностью, пока колеса не оторвутся от земли.
4. Крепко держите домкрат и поворачивайте ручку
домкрата, чтобы поднимать автомобиль, пока колесо
не оторвется от земли.

Демонтаж колеса

1. Открутите все колесные болты.
2. Снимите неисправное колесо.

ОСТОРОЖНО!

• Установите домкрат на ровной и твердой по-

верхности во избежание его опрокидывания.

• Всегда следите за состоянием автомобиля во

время подъема домкратом. Если вы заметили,
что кузов автомобиля начал смещаться, пре-
кратите подъем домкратом, выясните причину
проблемы, а затем поднимите автомобиль
после устранения проблемы.

ОСТОРОЖНО!

• Перед подъемом автомобиля ослабьте все

болты неисправного колеса, но не снимайте их.

ОСТОРОЖНО!

Запрещается помещать колесные болты в песок или
грязные места, в противном случае болты и резьба
ступицы могут быть повреждены при повторном за-
кручивании болтов.

13.09.2022 13:48:24

-144-

Замена неисправного колеса*

Установка запасного колеса

1. Удалите почву или грязь с поверхности между ко-
лесом и ступицей.
2. Аккуратно установите запасное колесо и вручную
затяните колесные болты.
3. Как показано на рис, используйте ключ для снятия
и установки колес, чтобы попеременно и равномерно
затягивать колесные болты до их полной затяжки.
4. С помощью домкрата медленно опустите автомо-
биль, пока колесо не коснется земли.
5. Плотно затяните колесные болты в соответствии с
указанным порядком на рис.
6. Полностью опустите автомобиль и выньте домкрат.
Используйте динамометрический ключ, чтобы быстро
затянуть колесные болты до указанного момента.
Момент затяжки колесных болтов: 90 Нм

ОСТОРОЖНО!

• Перед установкой запасного колеса удалите

грязь и пятна с посадочной поверхности коле-
са и тормозного диска.

• Момент затяжки колесных болтов указывает-

ся производителем автомобиля. Дилерский
центр Evolute должен соблюдать стандарт при
снятии и установке колес. Для замены колес
пользователем без специального инструмента
это значение крутящего момента приведено
только для справки.

ВНИМАНИЕ

• Запрещается использовать колесо, которое

было повреждено или достигло отметки пре-
дельного износа.

• Срок эксплуатации шин не должен превышать

6 лет.

• Если болт крепления колеса заржавел или его

трудно закрутить, данный болт необходимо
заменить, а резьбовое отверстие очистить.

ВНИМАНИЕ

• Колесные болты должны быть правильно

затянуты указанным моментом. В противном
случае затяжка болтов может ослабнуть во
время движения автомобиля, что легко может
привести к дорожно-транспортному происше-
ствию.

• Запасное колесо используется только в экс-

тренных случаях. После установки запасного
колеса поезжайте на автомобиле в ближай-
ший дилерский центр Evolute для ремонта со
скоростью не выше 80 км/ч. После ремонта
основного колеса немедленно установите его
на место, а запасное колесо снимите.

• При затягивании колесных болтов с помощью

ключа для снятия и установки колес, постав-
ляемого с автомобилем, значение крутящего
момента невозможно проверить и скорость
автомобиля следует разумно контролировать
во время движения, чтобы избежать резких
ускорений и торможений.

• Проверьте затяжку колесных болтов через 100

200 км после переустановки колеса.

• После установки запасного колеса проверьте

давление в шинах и убедитесь, что давление в
шинах находится в пределах указанного диа-
пазона.

13.09.2022 13:48:24

-145-

Экстренный ремонт шин*

Хранение неисправного колеса и
инструментов водителя

1. Храните домкрат и другие используемые инстру-
менты должным образом в соответствующем отсеке
под полом багажника и накройте пол багажника.
2. Поместите неисправное колесо в багажник.
3. Уберите знак аварийной остановки.
4. Закройте крышку багажника.

Меры предосторожности при
экстренном ремонте шин

Подготовительные работы

Подготовка к останову

Если вы обнаружите, что шина проколота инородным
телом, и диаметр прокола меньше или равен 6 мм,
необходимо медленно отвести автомобиль в безопас-
ное место для экстренного ремонта шины. Выполните
следующие действия:
1. Включите аварийные сигнальные огни.
2. Двигайтесь медленно в сторону от дороги и потока
транспортных средств.
3. Включите электрический стояночный тормоз (EPB).
4. Установите селектор переключения передач в поло-
жение Р.
5. Выключите зажигание или кнопочный переключа-
тель пуска-останова.
6. Установите знак аварийной остановки на указанном
расстоянии позади автомобиля.

ВНИМАНИЕ

Закрепите снятое неисправное колесо, домкрат и
инструменты надлежащим образом после замены
колеса. В противном случае эти предметы могут вы-
пасть, что может привести к аварии или экстренному
торможению.

ВНИМАНИЕ

• Убедитесь, что автомобиль надежно при-

паркован, а селектор переключения передач
находится в положении Р.

• Если рядом с автомобилем наблюдается

интенсивное движение, запрещается произ-
водить экстренный ремонт шины, дождитесь
прибытия профессиональной сервисной служ-
бы.

• Диаметр ремонтируемого прокола должен

быть ≤6 мм.

• После добавления герметика скорость движе-

ния не должна превышать 80 км/ч.

• Если во время использования шинный гер-

метик попал на шину или диск, смойте его
чистой водой или протрите данный участок
тканью; при случайном попадании в глаза не-
замедлительно промойте глаза чистой водой.

• Температура хранения герметика составляет

от -40 до 85 °C, контакт с открытым пламенем
запрещен.

ОСТОРОЖНО!

• Повреждение клапана шины или повреждение

боковины при помощи герметика не ремонти-
руется.

13.09.2022 13:48:24

-146-

Экстренный ремонт шин*

Подготовка инструментов для
ремонта шин

Извлеките инструменты для ремонта шин и знак ава-
рийной остановки из отсека для хранения под полом
багажника.

Технология экстренного
ремонта шин

1. Хорошо встряхните герметик для шин перед ис-
пользованием, затем снимите колпачок клапана коле-
са и красный защитный колпачок клапана в верхней
части инструмента для ремонта шин.

2. Совместите соединительный клапан инструмента
для ремонта шин с клапаном колеса и затяните его,
поверните красный клапан по часовой стрелке и пе-
реверните бутылку вверх дном, чтобы начать заполне-
ние шины.

3. После добавления герметика для шин закройте
красный клапан против часовой стрелки, отвинтите
соединительный клапан и снимите инструмент для
ремонта шин.
4. Ремонт может быть завершен сразу после поездки
на автомобиле на некоторое расстояние, а наилучший
эффект достигается после проезда более 10 км.

13.09.2022 13:48:25

-147-

Замена предохранителя

Блок предохранителей
моторного отсека

Блок предохранителей моторного отсека находится
рядом с аккумуляторной батареей, а предохранители
можно увидеть после открытия крышки блока предо-
хранителей.
На крышке блока имеются соответствующие инструкции.

Описание блока предохранителей моторного отсека

№ Номинальный ток

Функция

Тип

10 А

Зарядное устройство, электромагнитный клапан

MINI

10 А

BCM

MINI

10 А

Блок аккумуляторных батарей

MINI

10 А

IPJB*

MINI

20 А

Аудио и видеосистема

MINI

30 A

BCM, электродвигатель переднего стеклоочистителя

MINI

10 А

BCM

MINI

15 А

Высокочастотный динамик

MINI

10 А

Подсветка салона, левый передний габаритный фонарь, правый задний габа-
ритный фонарь, задний комбинированный фонарь (мобильный), фонарь под-
светки номерного знака

MINI

F10

10 А

Задний левый габаритный фонарь, подсветка выключателя корректора фар,
подсветка выключателя открытия крышки багажника, подсветка выключателя
электрического стояночного тормоза (EPB), подсветка выключателя AVAS, пра-
вый передний габаритный фонарь, часовая пружина, фонарь на крыше такси

MINI

F11

10 А

Правая передняя фара ближнего света

MINI

F12

10 А

Левая передняя фара ближнего света

MINI

F13

10 А

Правая передняя фара дальнего света

MINI

F14

10 А

Левая передняя фара дальнего света

MINI

F15

10 А

(Насос охлаждающей жидкости аккумуляторной батареи) катушка внешнего
реле

MINI

F16

15 А

Передняя противотуманная фара*

MINI

F17

30 A

BCM

MINI

F18

10 А

Катушка реле охлаждающего вентилятора (HI/LO)

MINI

13.09.2022 13:48:25

-148-

Замена предохранителя

№ Номинальный ток

Функция

Тип

F19

30 A

Цепь резервного предохранителя

MINI

F20

10 А

Встроенный блок управления двигателем, выключатель стоп-сигнала

MINI

F21

25 A

Электрический вакуумный насос

MINI

F22

10 А

Система курсовой устойчивости (ESC)

MINI

F23

30 A

Блок управления режимом Р

MINI

F24

10 А

Зарезервировано

MINI

F25

10 А

Цепь резервного предохранителя

MINI

F26

30 A

Водительское сиденье*

MINI

F27

15 А

Питание насоса охлаждающей жидкости

MINI

F28

10A

Питание насоса охлаждающей жидкости

MINI

F29

30 A

IPJB

MINI

F30

10 А

Зарезервировано

MINI

F31

10 А

Блок аккумуляторных батарей, катушка блока управления передачей R7_P

MINI

F32

15 А

Зарезервировано

MINI

F33

5 A

AVAS, OBC, встроенный блок управления двигателем

MINI

SB1

30 A

Блок управления защитой от защемления стеклом*

JCASE

SB2

40 A

Электродвигатель системы курсовой устойчивости (ESC)

JCASE

SB3

25 A

Электромагнитный клапан системы курсовой устойчивости (ESC)

JCASE

SB4

40 A

Питание электродвигателя электрического стояночного тормоза (EPB)

JCASE

SB5

40 A

Переключатель электрического стеклоподъемника, питание крышки зарядного
порта BCM *

JCA E

ВНИМАНИЕ

Использование неподходящего или отремонтирован-
ного предохранителя может привести к возгоранию
или травме.

ОСТОРОЖНО!

• Некоторые предохранители должны быть за-

менены только в дилерском центре компании
Evolute.

• Не гарантируется, что информация о предо-

хранителях, описанная выше, применима для
каждой модели автомобиля. Для получения
подробной информации об использовании
предохранителей проверьте фактический
автомобиль. Предохранители могут незначи-
тельно отличаться от модели к модели.

• Некоторые электрические устройства могут

быть оснащены несколькими предохраните-
лями или несколько электрических устройств
могут использовать один предохранитель.

13.09.2022 13:48:25

Автомобиль Evolute I-Pro с электродвигателем. Руководство по эксплуатации (2022 год) - часть 10
