Toshiba Каталоги продукции: бытовые и полупромышленные кондиционеры (2018-2012 год)

пульты управлеНия

4-пОтОчные

кассетные блОки

Беспроводные пульты дУ

TCB-AX32E2

RBC-AX32U(W)-E

RBC-AX32U(WS)-E

проводные пульты дУ

RBC-AMT32E

RBC-AMS51E-EN Lite Vision Plus

RBC-AMS41E

RBC-AS41E

RBC-AS21E2

ПолуПромышленные кондиционеры

КомбиНации

с НаружНыми блоКами

suPeR Digital inVeRteR

Digital inVeRteR

Внутренний блок

RAV-SM404MUT-E

RAV-SM454MUT-E

RAV-SM564MUT-E

Наружный блок

RAV-SP404ATP-E

RAV-SP454ATP-E

RAV-SP564ATP-E

RAV-SM564ATP-E

Холодопроизводительность (кВт)

3.6 (1.5 - 4.0)

4.0 (1.5 - 4.5)

5.0 (1.2 – 5.6)

5.0 (1.5 – 5.6)

Теплопроизводительность (кВт)

4.0 (1.5 - 5.0)

4.5 (1.5 - 5.6)

5.6 (0.9 – 7.4)

5.6 (1.5 – 6.3)

Коэффициент эффективности EER

3.60

3.36

3.21

3.03

Коэффициент эффективности COP

4.12

3.38

3.64

3.49

Потребляемая

мощность

охлаждение (кВт)

обогрев (кВт)

1.00

0.97

1.19

1.16

1.56

1.54

1.65

1.52

Класс энергоэффективности охл./обогрев

A / А

RAV-SM564UTP-E
RAV-SM804UTP-E

RAV-SM1104UTP-E
RAV-SM1404UTP-E
RAV-SM1604UTP-E

панель RBC-U31PG(W)-E

габаритные размеры:

30 х 950 х 950 мм

масса: 4,5 кг

иНдивидуальНое управлеНие

заслоНКами

Угол поворота каждой из 4 воздушных заслонок кассетного

блока Toshiba можно регулировать индивидуально. Это позво

ляет оптимально распределять воздух по помещению.
можно выбрать декоративную лицевую панель с широкими

воздушными заслонками или прямыми более узкими заслон

ками белого или серого цвета. в корпусе кассетного блока

имеется отверстие диаметром 100 мм для подмеса свежего

уличного воздуха. Дренажная помпа способна поднимать

конденсат на высоту до 850 мм.

4-поточНые КассетНые блоКи

Внутренний блок RAV-SM

564UTP-E

804UTP-E

1104UTP-E

1404UTP-E

1604UTP-E

Расход воздуха (высокая/низкая/

cредняя скорость), м

/ч

1050/870/780

1230/960/810

2010/1140/1170

2100/1440/1230

2130/1500/1260

Звуковое давление (н/с/в), дБ(А)

28/ 29 / 32

28 / 31 / 35

33 / 38 / 43

34 / 38 / 44

36 / 40 / 45

Звуковая мощность (н/с/в), дБ(А)

43 / 44 / 47

43 / 46 / 50

48 / 53 / 58

49 / 53 / 59

51 / 55 / 60

Размеры В х Ш х Г, (мм)

256x840x840

319x840x840

Масса, (кг)

Размеры панели В х Ш х Г, (мм)

30x950x950

Масса панели (кг)

4,2

suPeR Digital inVeRteR

Внутренний блок RAV-SM

564UTP-E

804UTP-E

1104UTP-E

1404UTP-E

1104UTP-E

1404UTP-E

1604UTP-E

Наружный блок RAV-SP

564ATP-E

804ATP-E

1104ATP-E

1404AT-E

1104AT-E

1404AT8-E

1604AT8-E

Холодопроизводительность(кВт)

5.3 (1.2 - 5.6)

7.1 (1.9-8.0)

10.0 (2.6-12.0)

12.5 (2.6-14.0)

10.0 (2.6 - 12.0) 12.5 (2.6 - 14.0) 14.0 (2.6 -16.0)

Теплопроизводительность (кВт)

5.6 (0.9-8.1)

8.0 (1.3-11.3)

11.2 (2.4-13.0)

14.0 (2.4-16.5)

11.2 (2.4 - 15.6)

14.0 (2.4 - 18)

16.0 (2.4 - 19)

EER / COP

3.61 / 4.63

3.82 / 4.19

4.52 / 4.79

3.96 / 4.36

4.22 / 4.63

3.61 / 4.09

3.12 / 3.72

Потребляемая

мощность

охл. (кВт)

обогрев (кВт)

1.47 (0.2-1.95)

1.21 (0.15-2.4)

1.86 (0.3-2.52)

1.91 (0.25-3.52)

2.21 (0.64-3.88)

2.34 (0.52-3.75)

3.16 (0.64-4.2)

3.58 (0.65 - 4.5)

2.37

2.42

3.46

2.42

4.49

4.30

Класс энергоэффективности охл./обогрев

A / А

A/A

A / А

Digital inVeRteR

Внутренний блок RAV-SM

564UTP-E

804UTP-E

1104UTP-E

1404UTP-E

1604UTP-E

Наружный блок RAV-SM

564ATP-E

804ATP-E

1104ATP-E

1404ATP-E

1603AT-E

Холодопроизводительность (кВт)

5.0 (1.5 - 5.6)

6.7 (1.5-8.0)

10.0 (3.0 - 11.2)

12.3 (3.0 - 13.2)

14.0 (2.6 - 16.0)

Теплопроизводительность (кВт)

5.3 (1.5 - 6.3)

7.7 (1.9-9.0)

11.2 (3.0 - 13.0)

12.8 (3.0 - 16.0)

16.0 (2.4-19.0)

EER / COP

3.21 / 3.90

3.02 /3.62

3.31/ 3.62

2.80 / 3.62

3.12 / 3.62

Потребляемая

мощность

охлаждение (кВт)

обогрев (кВт)

1.56

1.36

2.22

2.13

3.02

2.93

3.57

3.40

4.99

4.43

Класс энергоэффективности охл./обогрев

A / А

B/ А

A / А

C/ А

в оглавленИе каталога

кОМпактные

канальные блОки

RAV-SM404SDT-E
RAV-SM454SDT-E
RAV-SM564SDT-E

исКлючительНо

КомпаКтНые блоКи

• независимо от способа установки – за подвесным

потолком или под потолком помещения, новый супер-

плоский канальный блок Toshiba гарантирует высо

кую производительность, экономию электроэнергии и

удобство монтажа.

• супер-плоский блок характеризуется низким уровнем

шума и создает комфорт в помещениях, оставаясь

практически незаметным. компактные канальные

блоки отлично подходят для кондиционирования

отелей, офисов, магазинов.

КомФортНое распределеНие

воздуха

• Исключительно компактный блок! высота всего 21 см

обеспечивает простой и гибкий монтаж.

• Практически бесшумный блок: уровень звукового

давления от 24 дБ(а).

• Идеальное решение при недостатке места за под

весным потолком. встроенная дренажная помпа

поднимает конденсат на высоту до 850 мм.

• комфортное распределение воздуха: блок можно

использовать с диффузорами любого типа.

• не портит интерьер благодаря скрытой установке.

пульты управлеНия

Беспроводные пульты дУ

TCB-AX32E2

проводные пульты дУ

RBC-AMT32E

RBC-AMS51E-EN Lite Vision Plus

RBC-AMS41E

RBC-AS41E

RBC-AS21E2

КомпаКтНые КаНальНые блоКи

Внутренний блок

RAV-SM404SDT-E RAV-SM454SDT-E

RAV-SM564SDT-E

Расход воздуха (высокая/низкая

скорость), м

/ч

690/522

780/582

Звуковое давление (н/с/в), дБ(А)

33/36/39

39/36/33

36/40/45

Звуковая мощность (н/с/в), дБ(А)

48/51/54

61/55/60

Размеры В х Ш х Г, (мм)

210x845x645

Масса, (кг)

КомбиНации

с НаружНыми блоКами

suPeR Digital inVeRteR

Digital inVeRteR

Внутренний блок

RAV-SM404SDT-E

RAV-SM454SDT-E

RAV-SM564SDT-E

Наружный блок

RAV-SP404ATP-E

RAV-SP454ATP-E

RAV-SP564ATP-E

RAV-SМ564ATP-E

Холодопроизводительность (кВт)

3.6

4.0

5.0

5.0 (1.5 - 5.6)

Теплопроизводительность (кВт)

4.0

4.5

5.6

5.3 (1.5 - 6.3)

Коэффициент эффективности EER

3.50

3.33

3.21

2.62

Коэффициент эффективности COP

4.00

3.91

3.89

3.53

Потребляемая

мощность

охлаждение (кВт)

обогрев (кВт)

1.03 (0.37-1.25)

1.00 (0.37-2.20)

1.20 (0.37-1.49)

1.15 (0.37 - 2.30)

1.56 (0.21-2.29)

1.44 (0.17-2.37)

1.91

1.50

Класс энергоэффективности охл./обогрев

A / А

D / B

в оглавленИе каталога

настенные

блОки

пульты управлеНия

Беспроводные пульты дУ

TCB-AX32E2

проводные пульты дУ

RBC-AMT32E

RBC-AMS51E-EN Lite Vision Plus

RBC-AMS41E

RBC-AS41E

RBC-AS21E2

TCB-EXS21TLE

воздушНый Фильтр toshiba "7 в 1"

семиступенчатая система воздушных фильтров Toshiba очищает воздух от пыли, запахов, других загрязнений. си

стема фильтрации Toshiba «7 в 1» защитит вас и ваших близких от вредных загрязнений воздуха. витамин с, супер

цеолит, экстракт гингко и другие фильтрующие элементы - это современные технологии для тех, кто предпочитает

все самое лучшее.

улучшеННый дизайН

стильный дизайн компактного тонкого корпуса с загруг

ленными углами позволяет установить кондиционер в

любом помещении, не нарушая интерьера.

• цеолитный +SASA фильтр устраняет запахи, од

новременно удаляя формальдегид, аммиак и другие

загрязнения гораздо эффективнее, чем обычный

угольный фильтр.

• фильтр «Биоэнзим + гингко» эффективно уничтожает

бактерии, вирусы и плесень.

• фильтр с витамином с защищает кожу от вредного

воздействия свободных радикалов, содержащихся

в домашнем воздухе.

автоматичесКи Качающаяся заслоНКа

автоматически покачивающаяся воздушная заслонка

равномерно распределяет обработанный воздух по

помещению.

НастеННые блоКи

Внутренний блок

RAV-SM566KRT-E

RAV-SM806KRT-E

Расход воздуха (высокий/средний/

низкий), м

/ч

840/750/660

1020/750/660

Звуковое давление (н/с/в), дБ(А)

36/39/42

36/41/47

Звуковая мощность (н/с/в), дБ(А)

51/54/57

51/41/47

Размеры В х Ш х Г, (мм)

320 x 1050 x 228

Масса, (кг)

КомбиНации

с НаружНыми блоКами

suPeR Digital inVeRteR

Digital inVeRteR

Внутренний блок

RAV-SM566KRT-E

RAV-SM806KRT-E

RAV-SM

566KRT-E

RAV-SM

806KRT-E

Наружный блок

RAV-SP564ATP-E

RAV-SP804ATP-E

RAV-SM

564ATP-E

RAV-SM

804ATP-E

Холодопроизводительность (кВт)

5.0 (1.2 - 5.6)

7.1 (1.9 - 8.0)

5.0 (1.5 - 5.6)

6.7 (1.5 - 8.0)

Теплопроизводительность (кВт)

5.6 (0.9-7.3)

8.0 (1.3-10.6)

5.3 (1.5 - 6.3)

7.7 (1.5 - 9.0)

Коэффициент эффективности EER

3.47

3.21

3.01

2.75

Коэффициент эффективности COP

3.73

3.42

2.95

Потребляемая

мощность

охлаждение (кВт)

обогрев (кВт)

1.44 (0.21-2.05)

1.50 (0.17-2.57)

2.21 (0.3-2.88)

2.34 (0.27 - 3.87)

1.66

1.55

2.37

2.61

Класс энергоэффективности

охл./обогрев

A / A

A / B

B / B

D / D

Годовое потребл. энергии, кВт*ч

720

1105

830

1185

RAV-SM566KRT-E
RAV-SM806KRT-E

Ик пульт WH-L11SE

поставляется в комплекте

в оглавленИе каталога

напОльнО-

пОтОлОчные блОки

suPeR Digital inVeRteR

Внутренний блок

RAV-SM562XT-E RAV-SM-802XT-E

Наружный блок

RAV-SP564ATP-E RAV-SP804ATP-E

Холодопроизводительность (кВт)

5.0 (1.5 - 5.6)

6.7 (1.5 - 7.0)

Теплопроизводительность (кВт)

5.6 (1,5-6.3)

8.0 (1.5-9.0)

Коэффициент эффективности EER

2.67

2.46

Коэффициент эффективности COP

3.29

3.00

Потребляемая

мощность

охлаждение (кВт)

обогрев (кВт)

1.87 (0.55-2.01)

1.70 (0.55-2.40)

2.72 (0.55 - 2.85)

2.67 (0.55-3.46)

Класс энергоэффективности

охл./обогрев

D / C

E / D

Годовое потребл. энергии, кВт*ч

935

1360

RAV-SM562XT-E
RAV-SM802XT-E

Ик пульт WH-H2UE

поставляется в

комплекте

НапольНо-потолочНый блоК

Внутренний блок

RAV-SM562XT-E

RAV-SM802XT-E

Расход воздуха (высокая/низкая

скорость), м

/ч

840 / 600

1110 / 640

Звуковое давление, дБ(А)

43 / 39 / 36

46 / 42 / 37

Звуковая мощность, дБ(А)

58 / 54 / 51

61 / 57 / 52

Размеры В х Ш х Г, (мм)

208 х 1093 х 633

Масса, (кг)

В качестве дополнительного аксессуара возможно приобрести встраиваемую

дренажную помпу с высотой подъема жидкости до 290 мм.

естествеННое распределеНие воздуха

отличительная особенность кондиционеров серии XT в том, что направление

подачи воздуха регулируется очень точно и просто. в случае установки под

потолком воздушный поток можно направить горизонтально, параллельно

потолку. При этом воздух будет распределяться без сквозняков, естествен

ным образом.
Подпотолочная установка рекомендуется как для жилых, так и для коммер

ческих помещений, например, ресторанов и магазинов.

три ступеНи очистКи

воздуха

первый фильтр

(грубой очистки) задерживает

крупные частицы пыли.

Вторая ступень

очистки воздуха – электростати

ческий фильтр, способный уловить даже мелкие

твердые частицы загрязнений размерами до 0,01

микрона.

Третья ступень

– цеолитный фотокаталитический

фильтр Zeolite Plus. он устраняет запахи, одновре

менно удаляя химикаты и другие загрязнения.

Цеолит – минерал с микропорами, способными

вбирать и прочно удерживать самые различ

ные загрязнения. В их числе тяжелые металлы

(свинец, кадмий, цинк, стронций, хром), нитраты

и нитриты, масла, нефтепродукты и еще целый

спектр химических и биологических загрязнений.

Если фильтр засорился, не нужно покупать новый:

достаточно просто помыть его в мыльной воде,

ополоснуть и посушить на солнце в течение 3-6

часов. При регулярном обслуживании цеолитный

фильтр можно использовать в течение 5 лет.

стильНый и

уНиверсальНый

напольно-потолочные блоки можно уста

навливать в любом из двух положений.

никаких дополнительных модификаций

не требуется.

в оглавленИе каталога

канальные

блОки

пульты управлеНия

Беспроводные пульты дУ

TCB-AX32E2

проводные пульты дУ

RBC-AMT32E

RBC-AMS51E-EN Lite Vision Plus

RBC-AMS41E

RBC-AS41E

RBC-AS21E2

TCB-EXS21TLE

уНиверсальНые и иНтеллеКтуальНые

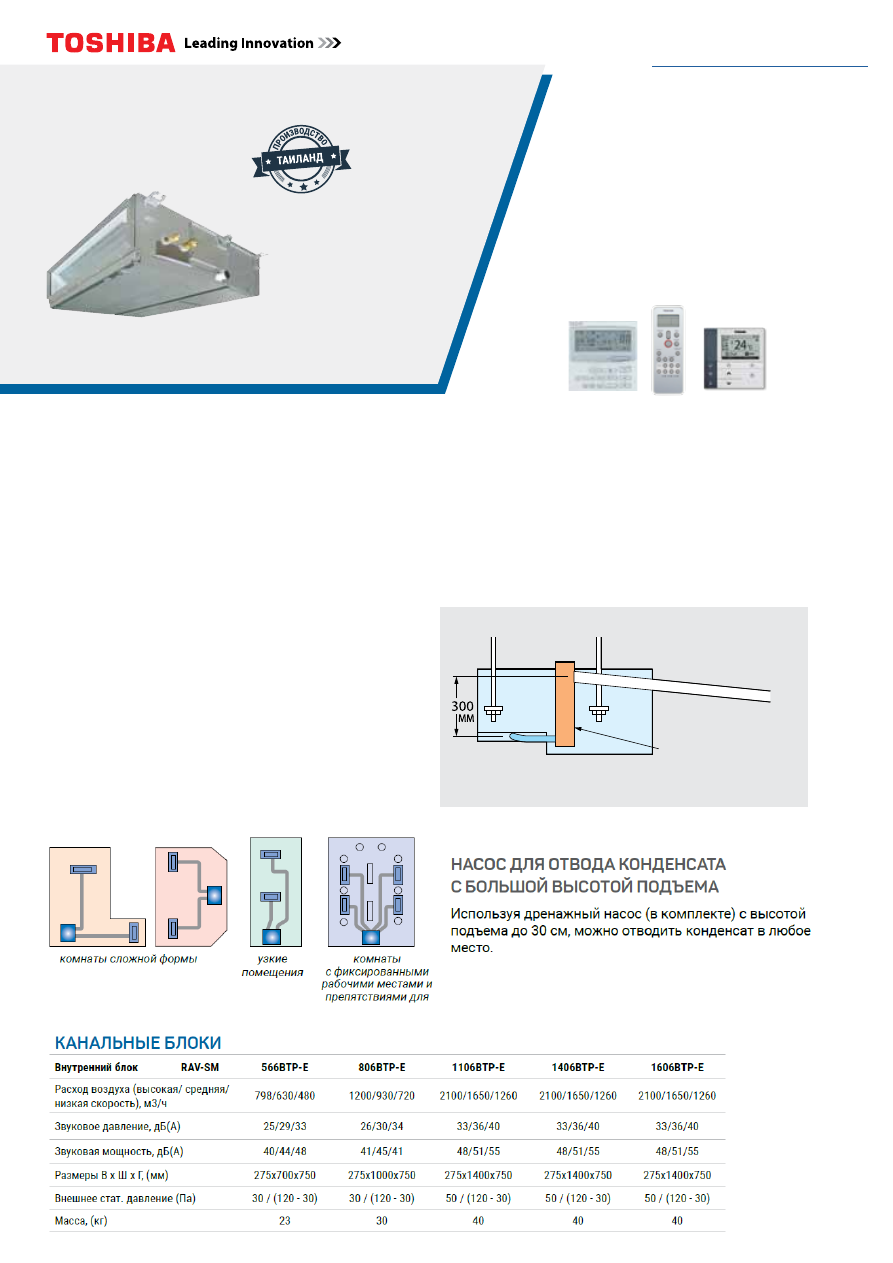

широКий диапазоН примеНеНия

• внешнее статическое давление, создаваемое конди

ционером, можно повысить до 120 Па, что позволяет

увеличить длину воздуховодов.

• низкий уровень шума — всего 25 дБ(а) при минималь

ной скорости вентилятора.

• гибкость применения: требуется минимум места

за подвесным потолком. Прокладка воздуховодов

значительно облегчена благодаря мощной дренажной

помпе с высотой подъема конденсата до 270 мм.

• равномерное распределение воздуха.
• обеспечивает чистый воздух в кондиционируемых

помещениях благодаря широкому ассортименту

фильтров различных классов очистки.

• Подмес свежего воздуха с улицы: воздух в помещени

ях непрерывно обновляется, содержание кислорода

не падает.

высоКое статичесКое давлеНие

внешнее статическое давление может быть увеличено

до 120 Па, тем самым во всех точках помещения будет

достигнуто равномерное распределение температуры,

независимо от сложности системы воздуховодов.

насос для отвода

конденсата

Digital inVeRteR

Внутренний блок

RAV-SM562XT-E

RAV-SM802XT-E

Наружный блок

RAV-SP564ATP-E RAV-SP804ATP-E

Холодопроизводительность (кВт)

5.0 (1.5 - 5.6)

6.7 (1.5 - 7.0)

Теплопроизводительность (кВт)

5.6 (1,5-6.3)

8.0 (1.5-9.0)

Коэффициент эффективности EER

2.67

2.46

Коэффициент эффективности COP

3.29

3.00

Потребляемая

мощность

охлаждение (кВт)

обогрев (кВт)

1.87 (0.55-2.01)

1.70 (0.55-2.40)

2.72 (0.55 - 2.85)

2.67 (0.55-3.46)

Класс энергоэффективности

охлаждение/обогрев

D / C

E / D

Годовое потребл. энергии, кВт*ч

935

1360

RAV-SM566BTP-E
RAV-SM806BTP-E
RAV-SM1106BTP-E
RAV-SM1406BTP-E
RAV-SM1606BTP-E

в оглавленИе каталога

suPeR Digital inVeRteR

Внутренний блок RAV-SM

566BTP-E

806BTP-E

1106BTP-E

1406BTP-E

1106BTP-E

1406BTP-E

1606BTP-E

Наружный блок RAV-SP

564ATP-E

804ATP-E

1104AT-E

1404AT-E

1104AT8-E

1404AT8-E

1604AT8-E

Холодопроизводительность (кВт)

5.0 (1.2 - 5.6)

7.1 (1.9 - 8.0)

10.0(2.6 - 12.0) 12.5 (2.6 - 14.0) 10.0(2.6 - 12.0) 12.5 (2.6 - 14.0) 14.0 (2.6 - 16.0)

Теплопроизводительность (кВт)

5.6 (0.9 - 7.4)

8.0 (1.3 - 10.6) 11.2 (2.4 - 13.0) 14.0 (2.4 - 16.5) 11.2 (2.4 - 15.6) 14.0 (2.4 - 18.0) 16.0 (2.4 - 19.0)

Коэффициент эффективности EER

3.21

3.45

3.79

3.26

3.79

3.24

3.01

Коэффициент эффективности COP

3.61

3.62

4.04

3.81

4.04

3.81

3.48

Потребляемая

мощность

охлаждение (кВт)

обогрев (кВт)

1.56

1.55

2.06

2.21

2.64

2.77

3.38

3.67

2.64

2.77

3.86

3.67

4.65

4.60

Класс энергоэффективности

охлаждение/обогрев

A/A

Digital inVeRteR

Внутренний блок RAV-SM

566BTP-E

806BTP-E

1106BTP-E

1406BTP-E

1606BTP-E

Наружный блок RAV-SM

SM564ATP-E

SM804ATP-E

SM1104ATP-E

SM1404ATP-E

SM1603AT-E

Холодопроизводительность (кВт)

5.0 (1.5 - 5.6)

6.7 (1.5 - 7.4)

10.0 (3.0 -11.2)

12.1 (3.0-13.2)

14.0 (3.0 - 16.0)

Теплопроизводительность (кВт)

5.6 (1.5 - 6.3)

8.0 (1.5 - 9.0)

11.2 (3.0 - 12.5)

14.0 (3.0 - 16.0)

16 (3.0 - 18.0)

Коэффициент эффективности EER

2.73

2.82

3.18

2.74

2.73

Коэффициент эффективности COP

3.27

3.32

3.75

3.61

3.41

Потребляемая

мощность

охлаждение (кВт)

обогрев (кВт)

1.83

1.62

2.38

2.32

3.14

2.99

4.42

3.55

5.13

4.69

разветвители для полупромышлеННых КоНдициоНеров

аКсессуары для полупромышлеННых КоНдициоНеров

Название модели

Описание

мощность

RBC-TWP30E

разветвители Twin для DI/SDI

1.5 HP + 1.5 HP

RBC-TWP30E

разветвители Twin для DI/SDI

2 HP + 2 HP

RBC-TWP50E

разветвители Twinдля DI/SDI

3 HP + 3 HP

RBC-TWP101E

разветвители Twin для Big DI

4 HP + 4 HP

RBC-TWP101E

разветвители Twin для Big DI

5 HP + 5 HP

RBC-TRP100E

разветвители Triple для DI и Big DI

2 HP + 2 HP + 2 HP

RBC-TRP100E

разветвители Triple для DI и Big DI

3 HP + 3 HP + 3 HP

RBC-DTWP101E

разветвители Double-twin для Big DI

2 HP + 2 HP + 2 HP + 2 HP

RBC-DTWP101E

разветвители Double-twin для Big DI

3 HP + 3 HP + 3 HP + 3 HP

Наименование

Тип внутреннего блока

Название детали

Используется с DI/SDI

RB-A620DE

настенные и напольно-потолотные блоки

Toshiba IAQ фильтр

RAV-SM**6KRT-E , SM**2XT-E

RBC-UM11PG(W)E

компактные 4-х поточные кассетные блоки

Декоративная панель

RAV-SM**4MUT-E

RBC-U31PG(W)-E

4-х поточные кассетные блоки

стандартная панель

RAV-SM**4UTP-E

RBC-U31PGS(W)-E

4-х поточные кассетные блоки

Панель белого цвета

RAV-SM**4UTP-E

RBC-U31PGS(WS)-E

4-х поточные кассетные блоки

Панель серого цвета

RAV-SM**4UTP-E

TCB-GFC1602UE2

4-х поточные кассетные блоки

камера фильтрации и притока

свежего воздуха

RAV-SM**4UTP-E

TCB-GB1602UE2

4-х поточные кассетные блоки

фланец для подвода свежего воздуха

RAV-SM**4UTP-E

TCB-FF101URE2

4-х поточные кассетные блоки

фланец раздачи холодного воздуха

RAV-SM**4UTP-E

TCB-SP1602UE

4-х поточные кассетные блоки

50 мм проставка по высоте

RAV-SM**4UTP-E

TCB-BC1602UE

4-х поточные кассетные блоки

Заглушки для распределения воздуха

RAV-SM**4UTP-E

TCB-DP32DE

канальные высоконапорные блоки

Дренажная помпа

RAV-SM**2DT-E

TCB-PF3DE

канальные высоконапорные блоки

фильтр грубой очистки (многоразовый)

RAV-SM**2DT-E

TCB-UFM3DE

канальные высоконапорные блоки

высокоэффективный фильтр класса 65

RAV-SM**2DT-E

TCB-UFM7DE

канальные высоконапорные блоки

высокоэффективный фильтр класса 90

RAV-SM**2DT-E

TCB-FCY100DE

канальные высоконапорные блоки

камера фильтрации

RAV-SM**2DT-E

TCB-DP31CE

Подпотолочные блоки

Дренажная помпа

RAV-SM***7CTP-E

TCB-KP13CE

Подпотолочные блоки

комплект коленчатых патрубков

RAV-SM564CT-E

TCB-KP23CE

Подпотолочные блоки

комплект коленчатых патрубков

RAV-SM804/1104/1404CT-E

разветвители

Разветвители для системы Twin

(2 внутренних блока):

RBC-TWP30E2

(1,5нр+1,5нр, 2нр+2нр)

RBC-TWP50E2

(3нр+3нр, 4нр+4нр)

RBC-TWP101E (5нр+5нр)

Разветвители для системы Triple

(3 внутренних блока):

RBC-TRP101E

Разветвители для системы

Double twin (4 внутренних блока):

RBC-DTWP101E

полупромышлеННые

мультисистемы toshiba

разветвители позволяют подключить к наружному

блоку Digital Inverter несколько внутренних блоков. такая

мультисистема позволяет равномерно распределять

кондиционированный воздух в помещении большого

объема – крупных магазинах, офисах открытой плани

ровки и т.п.

к наружному блоку подключаются два (Twin), три (Triple)

или четыре (Double Twin) внутренних блока одного типа и

одинаковой мощности. все эти блоки должны находить

ся в одном помещении и управляться с одного пульта.

один из внутренних блоков назначается ведущим.

• комплект для системы Twin (2 внутренних бло

ка) включает в себя фильтр электромагнитных

помех и набор патрубков

• комплект для системы Triple (3 внутренних бло

ка) включает в себя специальные разветвители,

оптимизирующие распределение хладагента.

• разветвители подходят для всех типов полупро

мышленных внутренних блоков Toshiba.

все вНутреННие блоКи одНого типа

и равНой производительНости!

RaV-sM1104atP+ 2 вНутреННих блоКа (система twin)

Внутренний блок RAV-SM

кассетные

564UTP-E

компакт. кассетные

564MUT-E

канальные

566BTP-E

компакт. канальные

564SDT-E

подпотолочные

567СTP-E

настенные

566KRT-E

Холодопроизводительность (кВт)

10,0 (3,0 - 11,2)

Теплопроизводительность (кВт)

11,2 (3,0 - 13,0)

11,2 (2,4 - 12,5)

11,2 (3,0 - 12,5)

EER / класс энергоэффективности

3,31 / A

3,16/B

3,18 / B

3,14/B

3,22 / A

3.19 / B

COP

3,82

3,75

3,81

3,75

Потребляемая

мощность

охлаждение (кВт)

обогрев (кВт)

3,02

2,93

3,16

2,99

3,14

2,99

3,18

2,99

3,11

2,94

3,13

2,99

RaV-sM1404atP-e + 2 вНутреННих блоКа (система twin)

Внутренний блок

кассетные

RAV-SM804UTP-E

канальные

RAV-SM806BTP-E

подпотолочные

RAV-SM807СTP-E

настенные

RAV-SM806KRT-E

Холодопроизводительность (кВт)

12,1 (3,0 - 13,2)

Теплопроизводительность (кВт)

12,8 (3,0 - 16,0)

EER

2,80

2,74

2,57

COP

3,76

3,61

3,73

3,37

Потребляемая

мощность

охлаждение (кВт)

обогрев (кВт)

4,29

3,40

4,42

3,55

4,42

3,43

4,71

3,80

RaV-sM1603at-e + 2 вНутреННих блоКа (система twin)

Внутренний блок

кассетные

RAV-SM804UTP-E

канальные

RAV-SM806BTP-E

подпотолочные

RAV-SM807СTP-E

настенные

RAV-SM806KRT-E

Холодопроизводительность (кВт)

14,0 (3,0 - 16,0)

Теплопроизводительность (кВт)

16,0 (3,0 - 18,0)

EER

3,12

2,73

3.01

2,65

COP

3,61

3,41

3.47

3,30

Потребляемая

мощность

охлаждение (кВт)

обогрев (кВт)

4,49

4,43

5,13

4,69

4.65

4.61

4.57

4.24

в оглавленИе каталога

повышеННый уровеНь

эФФеКтивНости

Достичь показателя ESEER свыше 7,10 для всех

типоразмеров наружных блоков SMMS-e позволи

ло применение современных технологий:
• эффективные двухроторные компрессоры

постоянного тока,

• алмазоподобное покрытие разделительных

пластин компрессоров,

• новая трехрядная конструкция теплообменника,
• усовершенствованная форма вентиляторов.

sMMs-E – девятОе пОкОление

VrF-систеМ Toshiba

ESEER > 7.0

8.0

7.5

7.55

8HP

10HP 12HP 14HP 16HP 18HP

20HP 22HP

7.45

7.70

7.58

7.25

7.17

7.10

7.0

6.5

6.0

5.5

7.42

8, 10, 12 HP

14, 16 HP

18, 20, 22 HP

• новые наружные блоки 18, 20 и 22нр
• Производительность повышена до 168 квт,

До 64 внутренних блоков в единой системе

• сезонная энергоэффективность ESEER

свыше 7,10 для всех типоразмеров

• новые, еще более эффективные инвер-

торные компрессоры и теплообменники.

КомпаКтНые НаружНые блоКи

Производительность одной системы выросла с 48 до 60 HP.

Это позволяет сэкономить время и уменьшить расходы, свя

занные с установкой дополнительного блока, по сравнению

с предшествующей моделью.
Благодаря новому компактному дизайну, блок занимает

меньше места. Это огромное преимущество в тех случаях,

когда допустимый вес блоков и свободное пространство

жестко ограничены.

сертиФиКат euRoVent

VRF-системы Toshiba сертифицированы Eurovent. сертификат подтвержда

ет технические характеристики кондиционера, в том числе энергетическую

эффективность.
евровент - авторитетная европейская ассоциация производителей

климатической техники. она проводит добровольную независимую

сертификацию систем кондиционирования и вентиляции воздуха.
сертификаты на оборудование Toshiba можно найти на официальном

сайте ассоциации http://www.eurovent-certification.com.

ПерейтИ на сайт И УЗнать ПоДроБнее

Мультизональные систеМы

максимальная

длина трассы

Перепад высот между

внутренними блоками

40м

в отрасли

гибКая КоНструКция трассы

Благодаря уникальной технологии распределения хладагента и конструкции

разветвителей, максимальная общая длина трассы SMMS-e может достигать

1000 метров.
максимальное расстояние от первого разветвителя до самого удаленного

внутреннего блока – до 90 метров. Это удобно для установки в гостиницах

или офисных зданиях.
еще один рекордный показатель по отрасли – максимальный перепад

высот между внутренними блоками, который составляет 40 метров (высо

та 11-этажного здания). особенности трассы SMMS-e открывают широкие

возможности при проектировании системы кондиционирования, сокращая

стоимость установки.

общая длина трассы

1000 м

Эквивалентная длина трассы

235 м

Длина ветви трассы после 1-го разветвителя

90 м

Перeпад высот между

наружными и внутренними

блоками

наружный блок выше

90 м

наружный блок ниже

40 м

Перепад высот между внутренними блоками

40 м

диапазоН температур

НаружНого воздуха

Благодаря новому компрессору SMMS-e

может работать в расширенном диапазоне

температур наружного воздуха в режиме

охлаждения и обогрева – от -25°C до 46°C.

-25

+25

+50 (º

С)

от -15 до +46 (ºС)

от -25 до +15 (ºС)

Примечание: при эквивалентной длине трассы 7,5 м

и перепаде высот 0 м.

пластиНа с алмазоподобНым

поКрытием

Повышенная прочность разделительной пластины

с алмазоподобным покрытием уменьшает трение и увели

чивает тем самым надежность и эффективность работы

двигателя компрессора.

Разделительная

пластина

Разделительная

пластина

Цилиндр

Ротор

компрессора

Картер

увеличеНа производи-

тельНость всей системы

Производительность системы SMMS-e теперь

достигает 60 HP, и к ней можно подключить до 64

внутренних блоков.

SMMS-e

в оглавленИе каталога

Модель

Код

производ.

Холодопр.

(кВт)

Теплопр.

(кВт)

4-ПОТОчНые КАССеТНые

MMU-AP0094HP-E

MMU-AP0124HP-E

MMU-AP0154HP-E

MMU-AP0184HP-E

MMU-AP0244HP-E

MMU-AP0274HP-E

MMU-AP0304HP-E

MMU-AP0364HP-E

MMU-AP0484HP-E

MMU-AP0564HP-E

1,00

1,25

1,70

2,00

2,50

3,00

3,20

4,00

5,00

6,00

2,80

3,60

4,50

5,60

7,10

8,00

9,00

11,20

14,00

16,00

3,20

4,00

5,00

6,30

8,00

9,00

10,00

12,50

16,00

18,00

КОМПАКТНые 4-ПОТОчНые КАССеТНые

MMU-AP0057MH-E

MMU-AP0077MH-E

MMU-AP0097MH-E

MMU-AP0127MH-E

MMU-AP0157MH-E

MMU-AP0187MH-E

0,60

0,80

1,00

1,25

1,70

2,00

1,70

2,20

2,80

3,60

4,50

5,60

1,90

2,50

3,20

4,00

5,00

6,30

ДВУХПОТОчНые КАССеТНые

MMU-AP0072WH

MMU-AP0092WH

MMU-AP0122WH

MMU-AP0152WH

MMU-AP0182WH

MMU-AP0242WH

MMU-AP0272WH

MMU-AP0302WH

MMU-AP0362WH

MMU-AP0482WH

MMU-AP0562WH

0,80

1,00

1,25

1,70

2,00

2,50

3,00

3,20

4,00

5,00

6,00

2,20

2,80

3,60

4,50

5,60

7,10

8,00

9,00

11,20

14,00

16,00

2,50

3,20

4,00

5,00

6,30

8,00

9,00

10,00

12,50

16,00

18,00

ОДНОПОТОчНые КАССеТНые

MMU-AP0074YH-E

MMU-AP0094YH-E

MMU-AP0124YH-E

MMU-AP0154SH-E

MMU-AP0184SH-E

MMU-AP0244SH-E

0,80

1,00

1,25

1,70

2,00

2,50

2,20

2,80

3,60

4,50

5,60

7,10

2,50

3,20

4,00

5,00

6,30

8,00

КАНАльНые (СТАНДАРТНые)

MMD-AP0076BHP-E

MMD-AP0096BHP-E

MMD-AP0126BHP-E

MMD-AP0156BHP-E

MMD-AP0186BHP-E

MMD-AP0246BHP-E

MMD-AP0276BHP-E

MMD-AP0306BHP-E

MMD-AP0366BHP-E

MMD-AP0486BHP-E

MMD-AP0566BHP-E

0,80

1,00

1,25

1,70

2,00

2,50

3,00

3,20

4,00

5,00

6,00

2,20

2,80

3,60

4,50

5,60

7,10

8,00

9,00

11,20

14,00

16,00

2,50

3,20

4,00

5,00

6,30

8,00

9,00

10,00

12,50

16,00

18,00

КАНАльНые (ВыСОКОНАПОРНые)

MMD-AP0186HP-E

MMD-AP0246HP-E

MMD-AP0276HP-E

MMD-AP0366HP-E

MMD-AP0486HP-E

MMD-AP0566HP-E

MMD-AP0726HP-E

MMD-AP0966HP-E

2,00

2,50

3,00

4,00

5,00

6,00

8,00

10,00

5,60

7,10

8,00

11,20

14,00

16,00

22,40

28,00

6,30

8,00

9,00

12,50

16,00

18,00

25,00

31,50

КАНАльНые (КОМПАКТНые)

MMD-AP0056SPH-E

MMD-AP0074SPH-E

MMD-AP0094SPH-E

MMD-AP0124SPH-E

MMD-AP0154SPH-E

MMD-AP0184SPH-E

MMD-AP0244SPH-E

MMD-AP0274SPH-E

0,60

0,80

1,00

1,25

1,70

2,00

2,50

3,00

1,70

2,20

2,80

3,60

4,50

5,60

7,10

8,00

1,90

2,50

3,20

4,00

5,00

6,30

8,00

9,00

ПОТОлОчНые

MMC-AP0158HP-E

MMC-AP0188HP-E

MMC-AP0248HP-E

MMC-AP0278HP-E

MMC-AP0368HP-E

MMC-AP0488HP-E

1,70

2,00

2,50

3,00

4,00

5,00

4,50

5,60

7,10

8,00

11,20

14,00

5,00

6,30

8,00

9,00

12,50

16,00

Модель

Код произ

вод.

Холодопр.

(кВт)

Теплопр.

(кВт)

НАСТеННые 3СеРИя

MMK-AP0073H

MMK-AP0093H

MMK-AP0123H

MMK-AP0153H

MMK-AP0183H

MMK-AP0243H

0,80

1,00

1,25

1,70

2,00

2,50

2,20

2,80

3,60

4,50

5,60

7,10

2,50

3,20

4,00

5,00

6,30

8,00

КОМПАКТНые НАСТеННые 4 СеРИя

MMK-AP0054MHP-E

MMK-AP0074MH-E

MMK-AP0094MH-E

MMK-AP0124MH-E

0,60

0,80

1,00

1,30

1,70

2,20

2,80

3,60

1,90

2,50

3,20

3,60

КОНСОльНые 2-ПОТОчНые

MML-AP0074NH-E

MML-AP0094NH-E

MML-AP0124NH-E

MML-AP0154NH-E

MML-AP0184NH-E

0,80

1,00

1,25

1,70

2,00

2,20

2,80

3,60

4,50

5,60

2,50

3,20

4,00

5,00

6,30

НАПОльНые В КОРПУСе

MML-AP0074H-E

MML-AP0094H-E

MML-AP0124H-E

MML-AP0154H-E

MML-AP0184H-E

MML-AP0244H-E

0,80

1,00

1,25

1,70

2,00

2,50

2,20

2,80

3,60

4,50

5,60

7,10

2,50

3,20

4,00

5,00

6,30

8,00

НАПОльНые СКРыТые

MML-AP0074BH-E

MML-AP0094BH-E

MML-AP0124BH-E

MML-AP0154BH-E

MML-AP0184BH-E

MML-AP0244BH-E

0,80

1,00

1,25

1,70

2,00

2,50

2,20

2,80

3,60

4,50

5,60

7,10

2,50

3,20

4,00

5,00

6,30

8,00

НАПОльНые КОлОННые

MMF-AP0156H-E

MMF-AP0186H-E

MMF-AP0246H-E

MMF-AP0276H-E

MMF-AP0366H-E

MMF-AP0486H-E

MMF-AP0566H-E

1,70

2,00

2,50

3,00

4,00

5,00

6,00

4,50

5,60

7,10

8,00

11,20

14,00

16,00

5,00

6,30

8,00

9,00

12,50

16,00

18,00

КАНАльНые СО 100% ПРИТОКОМ

СВежеГО ВОЗДУХА

MMD-AP0481HFE

MMD-AP0721HFE

MMD-AP0961HFE

5,00

8,00

10,00

14,00

22,40

28,00

8,90

13,90

17,40

МОДУль ГОРячей ВОДы

MMW-AP0271LQ-E

MMW-AP0561LQ-E

2,50

5,00

8,0

16,0

РеКУПеРАТОРы

Расход воздуха (м

/ч)

VN-M150HE

VN-M250HE

VN-M350HE

VN-M500HE

VN-M650HE

VN-M800HE

VN-M1000HE

VN-M1500HE

VN-M2000HE

150

250

350

500

650

800

1000

1500

2000

РеКУПеРАТОРы + БлОКИ ПРяМОГО

ИСПАРеНИя*

MMD-VN502HEXE

MMD-VN802HEXE

MMD-VN1002HEXE

500

800

1000

РеКУПеРАТОРы + БлОКИ ПРяМОГО

ИСПАРеНИя + УВлАжНИТелИ*

MMD-VNK502HEXE

MMD-VNK802HEXE

MMD-VNK1002HEXE

500

800

1000

МОдельный ряд внУтренних блОкОв

в оглавленИе каталога

Мультизональные систеМы

Производительность

8HP

10HP

12HP

14HP

16HP

18HP

20HP

22HP

Модель (MMY-)

MAP0806HT8P-E MAP1006HT8P-E MAP1206HT8P-E

MAP1406HT8P-E

MAP1606HT8P-E

MAP1806HT8P-E

MAP2006HT8P-E

MAP2206HT8P-E

Холодопроизвод. (кВт)

22,4

28,0

33,5

40,0

45,0

50,4

56,0

61,5

Теплопроизвод. (кВт)

25,0

31,5

37,5

45,0

50,0

56,0

63,0

64,0

Кол-во внутр. блоков

Производительность

24HP

26HP

28HP

30HP

32HP

34HP

36HP

38HP

Модель (MMY-)

AP2416HT8P-E

AP2616HT8P-E

AP2816HT8P-E

AP3016HT8P-E

AP3216HT8P-E

AP3416HT8P-E

AP3616HT8P-E

AP3816HT8P-E

Комбинации (MMY-)

MAP1206HT8P-E
MAP1206HT8P-E

MAP1406HT8P-E
MAP1206HT8P-E

MAP1606HT8P-E
MAP1206HT8P-E

MAP1606HT8P-E
MAP1406HT8P-E

MAP1606HT8P-E
MAP1606HT8P-E

MAP1806HT8P-E
MAP1606HT8P-E

MAP2006HT8P-E
MAP1606HT8P-E

MAP2206HT8P-E
MAP1606HT8P-E

Холодопроизвод. (кВт)

67,0

73,5

78,5

85,0

90,0

95,4

101,0

106,5

Теплопроизвод. (кВт)

75,0

82,5

87,5

95,0

100,0

106,0

113,0

114,0

Кол-во внутр. блоков

Производительность

40HP

42HP

44HP

46HP

48HP

Модель (MMY-)

AP4016HT8P-E

AP4216HT8P-E

AP4416HT8P-E

AP4616HT8P-E

AP4816HT8P-E

Комбинации (MMY-)

MAP2006HT8P-E
MAP2006HT8P-E

MAP2206HT8P-E
MAP2006HT8P-E

MAP2206HT8P-E
MAP2206HT8P-E

MAP1606HT8P-E
MAP1606HT8P-E
MAP1406HT8P-E

MAP1606HT8P-E
MAP1606HT8P-E
MAP1606HT8P-E

Холодопроизвод. (кВт)

112,0

117,5

123,0

130,0

135,0

Теплопроизвод. (кВт)

126,0

127,0

128,0

145,0

150,0

Кол-во внутр. блоков

Производительность

50HP

52HP

54HP

56HP

58HP

60HP

Модель (MMY-)

AP5016HT8P-E

AP5216HT8P-E

AP5416HT8P-E

AP5616HT8P-E

AP5816HT8P-E

AP6016HT8P-E

Комбинации (MMY-)

MAP1806HT8P-E
MAP1606HT8P-E
MAP1606HT8P-E

MAP2006HT8P-E
MAP1606HT8P-E
MAP1606HT8P-E

MAP2206HT8P-E
MAP1606HT8P-E
MAP1606HT8P-E

MAP2006HT8P-E
MAP2006HT8P-E
MAP1606HT8P-E

MAP2206HT8P-E
MAP2206HT8P-E
MAP1606HT8P-E

Холодопроизвод. (кВт)

140,4

146,0

151,5

157,0

162,5

168,0

Теплопроизвод. (кВт)

156,0

163,0

164,0

176,0

177,0

178,0

Кол-во внутр. блоков

стандартные нарУжные блОки sMMs-E

МОдельный ряд внУтренних блОкОв

shrM-E– трехтрУбная систеМа

с рекУперацией тепла

компания TOSHIBA начала поставку нового поколения

трехтрубных VRF-систем с рекуперацией. SHRM-e имеют

производительность от 8 до 54 нр, позволяют одновре

менно охлаждать одни помещения и обогревать другие.
• Экономия до 50% электроэнергии за счет рекупера

ции тепла.

• сезонная энергоэффективность ESEER свыше 7,10

для всех типоразмеров наружных блоков.

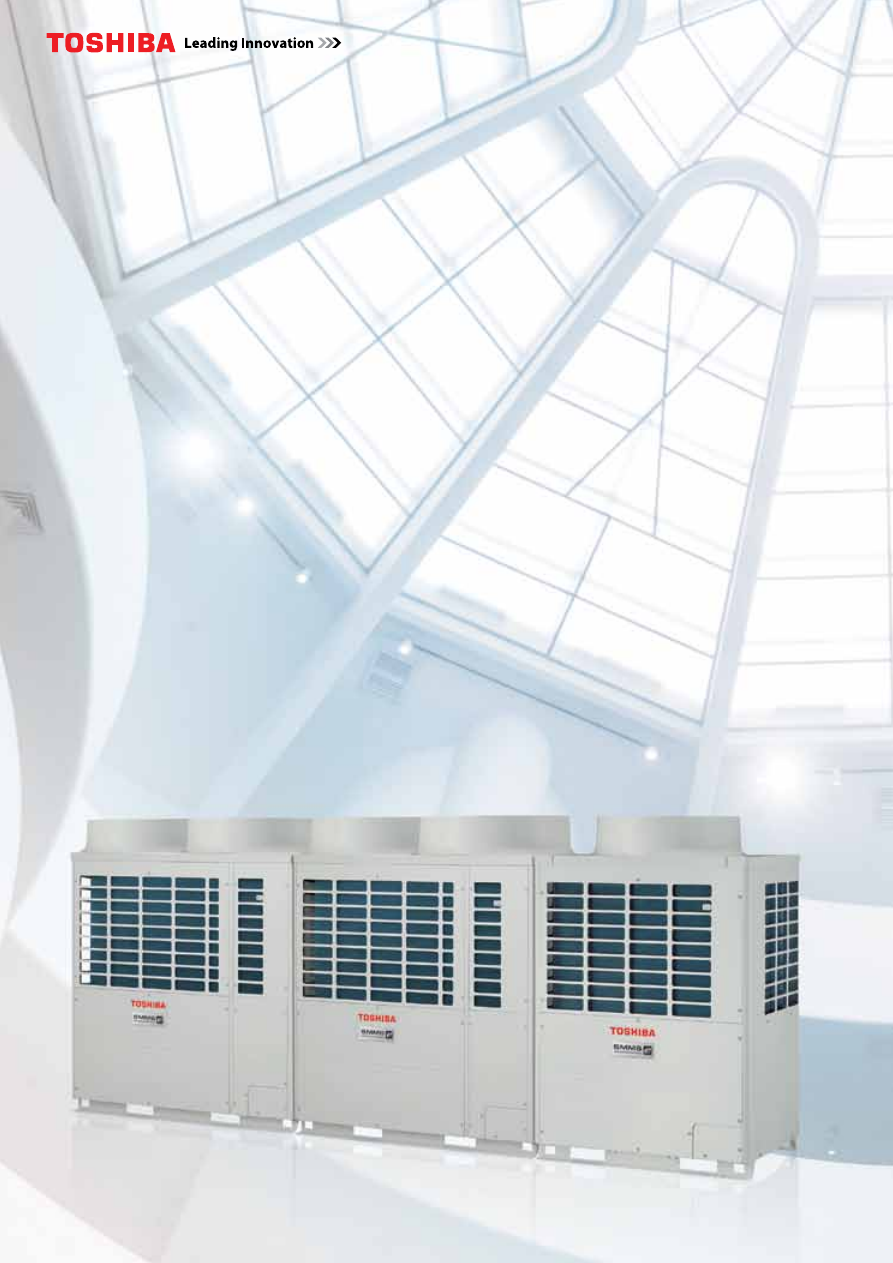

• наружные блоки с двумя двухроторными

инверторными компрессорами

• температурный диапазон расширен,

у SHRM-e он составляет от -25 до +46 °с.

• максимальная длина трассы увеличена

с 500 до 1000 м (при производительности

34нр и выше).

• точность инверторного управления повы

шена: частота вращения компрессоров

теперь регулируется с точностью до 0,1 гц.

8.0

7.5

8,05

8HP

10HP 12HP 14HP 16HP 18HP

20HP

8,02

8,00

8,17

7,12

7.0

6.5

6.0

5.5

7,34

7,86

ESEER > 7,10

иНдивидуальНое управлеНие

вНутреННими блоКами

в новой системе SHRM-e появилась возможность индивиду

ально управлять внутренними блоками, подключенными к

одному разветвителю. к каждому блоку подключается пульт

управления, позволяющий включить или отключить блок,

а также задать температуру в помещении.
групповой распределитель потоков (Multi port FS) допускает

подключение до 10 внутренних блоков, управляемых индиви

дуально, или до 8 блоков при групповом управлении.
в результате не только повышается комфорт пользователей,

но и упрощается монтаж благодаря уменьшению числа пая

ных соединений труб.

иНдиКация утечКи хладагеНта

Полезная функция VRF-систем Toshiba - автоматическое

обнаружение утечки хладагента и индикация предупре

ждения об утечке на пульте управления.
Пользователь системы кондиционирования имеет воз

можность немедленно узнать о нарушении герметичности

холодильного контура и вызвать специалиста сервисной

службы. Индикация утечки хладагента соответствует евро

пейскому стандарту безопасности F-GAS.

Утечка R410A

Индикация

на дисплее

пульта

ПерейтИ на сайт И УЗнать ПоДроБнее

Toshiba Каталоги продукции: бытовые и полупромышленные кондиционеры (2018-2012 год) - часть 17
